Wie man auf einem handgeführten Traktor mit eigenen Händen eine Schneefräse baut
Wir bieten allen an, die mit eigenen Händen eine Schneefräse für einen handgeführten Traktor bauen möchten, damit sie ein für alle Mal die Abhängigkeit von Schneeverwehungen und Plänen auf dem Land loswerden und die Zufahrtsstraßen zum Haus in Ordnung halten ausgezeichneter Zustand..
Ja, Sie können einfach in ein spezielles Geschäft gehen und eine industrielle Schneefräse kaufen, aber eine solche Wahl ist mit erheblichen Kosten verbunden, wenn eine selbstgebaute Schneefräse nicht nur dazu beiträgt, den Schnee auf Ihrer Baustelle zu beseitigen, sondern Sie auch vor “unnötigem” Müll”, der Teil der Schneefräse wird ! Warum “Müll”? Ja, denn bei Haushaltsmännern auf der Seite finden Sie viele “notwendige”, aber noch nicht gebrauchte Dinge! Und diese Dinger auf einem ganzen Haufen warten manchmal in den Startlöchern …
Was sind Schneefräsen
- Belüftungstyp – Schneemassen mit großer Kraft werden nach dem Prinzip eines Staubsaugers von einer Seite angesaugt und auf der anderen ausgeworfen;
- Schnecke – die Schnecke erfasst die Schneemassen und schleudert sie über ihre gesamte Länge in die andere Richtung;
- Bulldozer – Vor dem Gerät ist ein Schild installiert, das Schnee von der Straße auffängt und entfernt;
- Fan-Blade – Auf die Fan-Blätter treffend, steigt der Schnee in ein spezielles geneigtes Rohr und wird durch dieses zur Seite geschleudert.
https://youtube.com/watch?v=IErWFLdgb0s
DIY Schneefräse für handgeführten Traktor, Zeichnungen

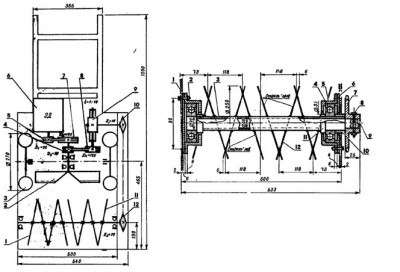

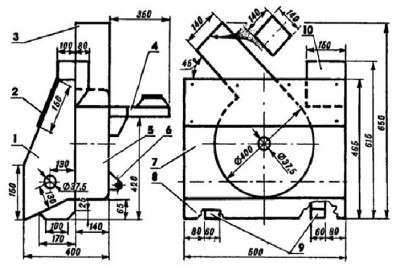

Um das Gerät all dieser Arten von Schneefräsen verständlicher zu machen, schauen wir uns die Zeichnungen dieser Mechanismen mit Ihnen genauer an:
Rotierende Schneefräsen
Wenn wir Sie von der Notwendigkeit überzeugt haben, eine Schneefräse für einen handgeführten Traktor mit eigenen Händen herzustellen, bereiten Sie alle notwendigen Werkzeuge vor:
- Alle Arten von Schlüsseln;
- Feste Schrauben und Muttern;
- Bohren;
- Schleifer;
- Schraubendreher aller Größen;
- Feile und Hammer;
- Schraubstock und Zange;
- Elektro-Falke;
- Ketten;
- Schweißgerät – wie ohne;
- Blech und Formrohr.
Um mit Ihren eigenen Händen eine Schneefräse für einen handgeführten Traktor zu bauen, müssen Sie das Funktionsprinzip verstehen. Jetzt werden wir Ihnen davon erzählen und wir können uns an die Arbeit machen.
Rotierende Schneefräse, Funktionsprinzip
Am beliebtesten sind rotierende Schneefräsen, da sie in der Lage sind, Schnee auf die größte Entfernung vom handgeführten Traktor zu werfen, manchmal kann die Reichweite des Schneeflugs bis zu 12 m . erreichen.

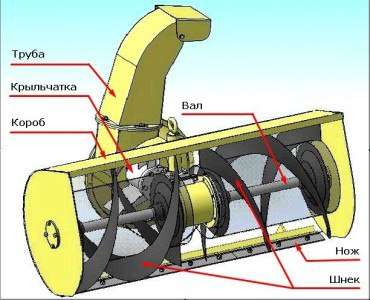

Eine rotierende Schneefräse ist ein herkömmlicher Metallkörper, in dem eine rotierende Schneckenwelle befestigt ist. Schneemassen werden von Schnecken erfasst und gelangen zum Laufrad, wo sie von seinen Schaufeln erfasst und zuerst in den Hohlraum des Mechanismus und dann in das Auspuffrohr geleitet werden.
Dank des zuverlässigen und leistungsstarken Adapter- und Gurtsystems ist diese Schneeschleuder ziemlich leistungsstark..
Damit die Schneefräse funktioniert, müssen Sie die richtige Verbindung über den Riemenantrieb von zwei Wellen herstellen: eine – ein handgeführter Traktor, mit der zweiten – eine Schneefräse.
Wie man mit eigenen Händen eine Schneefräse für einen handgeführten Traktor baut
Zunächst kehren wir zu den Zeichnungen zurück und nähern uns damit der Drehmaschine, die natürlich „zufällig“ in Ihrer Werkstatt steht. Und jetzt modellieren wir streng nach Zeichnung alle Anbauteile der zukünftigen Schneeräummaschine. Wenn es keine Drehmaschine gibt – seien Sie nicht traurig, wenden Sie sich an Dreher, die Ihnen gerne und gegen eine angemessene Gebühr alle notwendigen Teile schleifen..
Jetzt müssen Sie den wichtigsten Teil der Schneefräse herstellen – die Schneckenwelle! Sie benötigen ein Metallrohr mit zwei Zapfen an den Enden und 8 Stück Halbscheiben aus Stahl mit einer Dicke von 2 mm. Aus all dieser Güte werden Sie Schrauben herstellen und sie dann wie in der Abbildung gezeigt an das Rohr schweißen..
Sie sollten eine Doppelhelix haben..
Nachdem Ihre harte Arbeit von Erfolg gekrönt ist, beginnen wir mit der Montage.

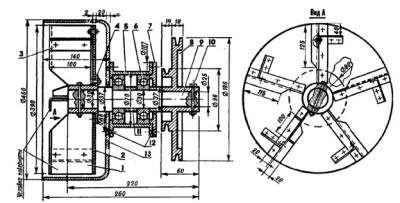

Wir setzen die Welle mit Schnecken auf Kugellager Nr. 203, Aluminium AMg3 oder AMgb, ist ideal für den Glaskörper. Alles ist an den Seiten des Geräts verschraubt. Der Schnee wird von den Schnecken erfasst und dem Rotor zugeführt. Um eine Trommel richtig herzustellen, in der sich der Rotor dreht, reicht es aus, einen 20-Liter-Aluminiumkessel zu bekommen. Befestigen Sie diesen Kessel mit 4 mm Nieten am Schneefräsenkörper. Dank eines solchen Geräts und spezieller Klingen wird der in die Trommel eintretende Schnee 3 – 8 m von der Schneefräse entfernt auf einem “Langstreckenflug” durchgeführt.!
Und jetzt kommen wir zum Verbinden von zwei Einheiten, einem handgeführten Traktor und einer Schneefräse! Vergessen Sie nicht das Drehmoment, das in einer Schneefräse mit einem speziellen A-100-Riemen mit einer Riemenscheibe der richtigen Größe nachgebildet werden kann. Unser Keilriemenantrieb überträgt das Drehmoment zuerst vom Motor auf die Welle des Einachsschleppers und dann auf die Welle der Schneefräse – alles hat geklappt!
Alle Wellen und Schnecken, Getriebe müssen wir in einem zuverlässigen Metallgehäuse unterbringen, Stahl 2 mm dick ist ideal. Nehmen Sie die Bleche und schweißen Sie sie so, dass die Ecken 20x20mm groß sind. Nieten mit einem Durchmesser von 4 mm und spezielle M4-Schrauben helfen, die Verbindungen zu befestigen. Setzen Sie das Gerät auf selbstgebaute Skier.

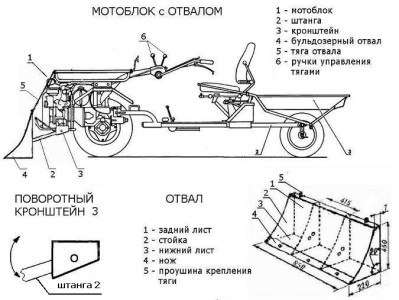

Motoblock mit Klinge, Schema:
Wer eine andere Art von Schneefräse bauen möchte, kann sich mit dem typischen Schema vertraut machen:

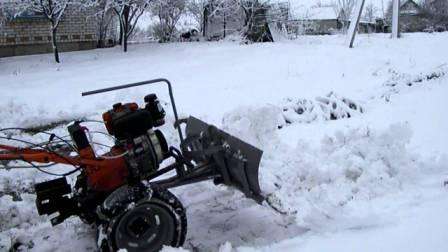

Wie man eine Schneefräse mit einem Schild für einen handgeführten Traktor herstellt, Video:
Wir haben das Diagramm gesehen und sehen uns jetzt die Videoanleitung an und machen sich so schnell wie möglich an die Arbeit!
