מערכת חימום סגורה: דיאגרמות אופייניות ועקרון ההתקנה

מהי מערכת חימום סגורה?

מאפיין חשוב של מערכת כזו הוא היעדר מגע עם האוויר החיצוני ונוכחות לחץ יתר קל. ככלל, המעגל עובד עם אינדוקציה מלאכותית של זרימת נוזל הקירור באמצעות משאבה. זה מאפשר לך לא לדאוג לעמידה במדרונות גדולים של הקווים הראשיים, כמו גם לקבל קוטר צינורות קטן יותר ולהניח אותם בצורה הנוחה ביותר..

ככלל, מערכת חימום כבידה עם זרימה טבעית של נוזל הקירור נעשית עם מיכל הרחבה פתוח המותקן בנקודה הגבוהה ביותר. מערכת סגורה מסופקת באופן מסורתי עם משאבת מחזור, מה שמגדיל את יעילותה ומפחית את צריכת החומרים..

בשל המאפיינים שלהן, למערכות מסוג סגור יש הרבה יתרונות:

  • נוזל הקירור בלחץ מתחמם מהר יותר;
  • ההסתברות לאוורור רשת הצינורות והרדיאטורים נמוכה מאוד;
  • נוזל הקירור אינו רווי חמצן ואינו מתאדה לאטמוספירה, דבר החשוב מאוד בעת מילוי המערכת בנוגדי הקפאה;
  • מיכל ההרחבה מותקן במערכת חימום סגורה על צינור ההחזרה ליד הדוד, וזה נוח מאוד מבחינת תחזוקה;
  • אין צורך להשתמש בצינורות בקוטר גדול ולהניח אותם לעין, בהקשר זה מערכת סגורה עם מחזור כפוי היא הבחירה הטובה ביותר לבית פרטי.

יש רק חסרון אחד משמעותי – התלות באמינות ספק הכוח, מערכת חימום סגורה ללא משאבה המופעלת מרשת החשמל לא תעבוד. למרבה המזל, יחידות מחזור למערכות בודדות צריכת חשמל נמוכה, ולכן, במהלך הפסקת חשמל, הן יוכלו לפעול מאספקת חשמל ללא הפרעה לאורך זמן..

כמה מומחים טוענים שמערכת סגורה עם מחזור טבעי תסייע בפתרון הבעיה של הפסקות חשמל. נזכיר כי במקרה זה, תנועת נוזל הקירור מתרחשת עקב ההבדל בצפיפות ובמסה של מים חמים ומצוננים. הראשון, מתחמם בדוד, כאשר המצית נעקר כלפי מעלה על ידי נוזל קירור מקורר בעל מסה גדולה המגיעה מהרדיאטורים.

למרות הלחץ במערכת חימום סגורה (1.5-2 בר) אינו פוגע בתנועת הכבידה של זרימות מים חמים וקרים, יעילותה מוטלת בספק רב. העובדה היא שההבדל בכוחות הסעה כבר קטן, וכאן אתה עדיין צריך להתגבר על ההתנגדות של קרום הטנק, הנמתח כאשר המים מתרחבים. כדי לא להסתבך עם הרגעים החלקלקים האלה, עדיף תמיד להתקין משאבה על מערכת סגורה. אם יש צורך בהרכבת מעגל כבידה, יש לפתוח אותו.

מידע כללי

לפני שתתחיל לסדר את המערכת במו ידיך, עליך ללמוד בפירוט את תכנית החימום מהסוג הסגור, את האלמנטים המרכיבים שלה, כמו גם את היתרונות והחסרונות. כל המידע הזה יעזור לבעלי בית פרטי לבחור את האפשרות היעילה ביותר, האידיאלית לחדר מסוים.

העיצוב הסגור הוא מערכת חימום סגורה שבה נוזל הקירור אינו נע באופן טבעי, אלא בעזרת ציוד מיוחד. המבנה כולו מורכב ממספר רב של יחידות המשלימות זו את זו ומאפשרות לך לחמם את האוויר בחדר לערך הרצוי..

המרכיבים העיקריים של מערכת חימום סגורה:

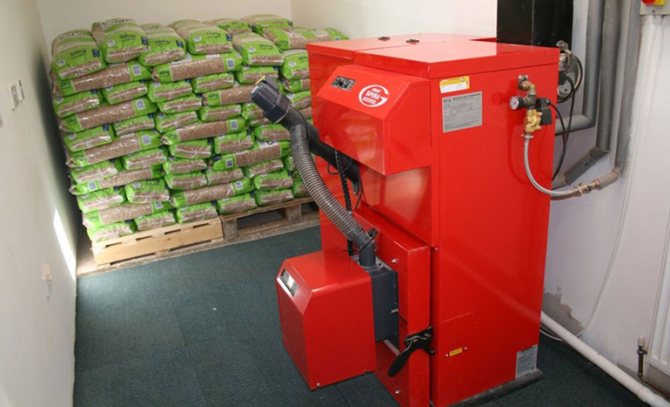

  • דוד (גז, חשמל, אינדוקציה, דלק מוצק);
  • משאבת מחזור;
  • מיכל הרחבה אטום מסוג פיצוי;
  • לולאת צינור המיועדת לתנועה של נוזל הקירור;
  • אחד ממכשירי העברת החום המותקנים בחדר המחומם (רדיאטורים, קונווקטורים וכו ‘);
  • קבוצת בטיחות, שהיא מערכת פתחי אוורור ושסתומים;
  • שסתומי כיבוי;
  • התקני עזר הדרושים לאוטומציה של תהליך הניטור והניהול של רכיבי המערכת.

סוג סגור: סקירה כללית של מערכת החימום

איזו מערכת חימום עדיפה פתוחה או סגורה

מערכת זו מאופיינת בכך שאדי נוזלים אינם משתחררים בה, מכיוון שתכנון זה אטום, ותנועת המים מתרחשת עקב שימוש במשאבה..

זרימת הדם הטבעית אינה טבועה כלל במערכת זו, אך מרכיביה זהים לחלוטין למבנה שהיה מצויד במעגל פתוח. ההבדל המהותי הוא נוכחותה של משאבה מובנית מיוחדת.

במקרה שיש יותר מדי נוזלים והוא מתחיל לעלות מעל הרמה שנקבעה, שסתום המיכל נפתח מעט, ונוזלי הקירור העודפים מתאדים. אם הטמפרטורה יורדת, המשאבה מחזירה את הנוזל חזרה למיכל הסגור לחימום חלל..

חָשׁוּב! יש לציין כי הלחץ במערכות הפועלות במעגל סגור נמצא ללא הרף בגבולות שצוינו, ולכן נוזל הקירור תמיד תקין..

איזו מערכת חימום עדיפה פתוחה או סגורה

המיכל למערכת חימום זו, ככלל, עשוי מתכות חזקות ואמינות. בנוסף, לטנק תכונות סכמטיות משלו. הוא מורכב משני אלמנטים מגולגלים. החלל הפנימי של המיכל הוא ציפוי גומי העמיד בפני טמפרטורות גבוהות. הנוזל במיכל מסתובב ללא הרף בלחץ, כי תמיד יש בו הצטברות של גזים. הסרעפת היא שמחלקת את המיכל לשניים על מנת להפיץ את הנוזל. יש גז במחצית אחת, ומים בשני, בהתאמה. בשל העובדה שנוזלים מתפקדים תחת לחץ, הסרעפת כל הזמן מעבירה את הזרימות לאחור.

איזו מערכת חימום עדיפה פתוחה או סגורה

עקרון הפעולה של מערכת סגורה

התרחבות תרמית במערכת סגורה מתוגמלת על ידי שימוש בכלי הרחבה של דיאפרגמה, המתמלא במים במהלך החימום. בעת הקירור, המים מהמיכל חוזרים למערכת, ובכך שומרים על לחץ קבוע במעגל..

הלחץ שנוצר במעגל חימום סגור במהלך ההתקנה מועבר למערכת כולה. זרימת נוזל הקירור מתבצעת בכוח, ולכן מערכת זו נדיפה. ללא משאבת סירקולציה, לא תהיה תנועה של מים מחוממים דרך צינורות אל המכשירים וחזרה למחולל החום.

המרכיבים העיקריים של המעגל הסגור:

  • דוּד;
  • שסתום יציאת אוויר;
  • שסתום תרמוסטטי;
  • רדיאטורים;
  • צינורות;
  • מיכל הרחבה, לא במגע עם האטמוספירה;
  • שסתום איזון;
  • שסתום כדור;
  • משאבה, מסנן;
  • שסתום בטיחות;
  • מד לחץ;
  • אביזרים, מחברים.

אם אספקת החשמל לבית אינה מנותקת, המערכת הסגורה פועלת ביעילות. לעתים קרובות העיצוב משלים “רצפות חמות”, המגבירות את יעילותו ואת העברת החום.

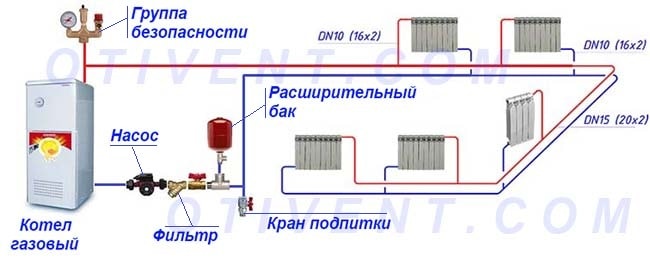

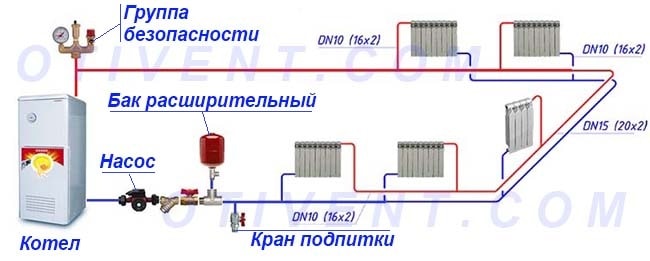

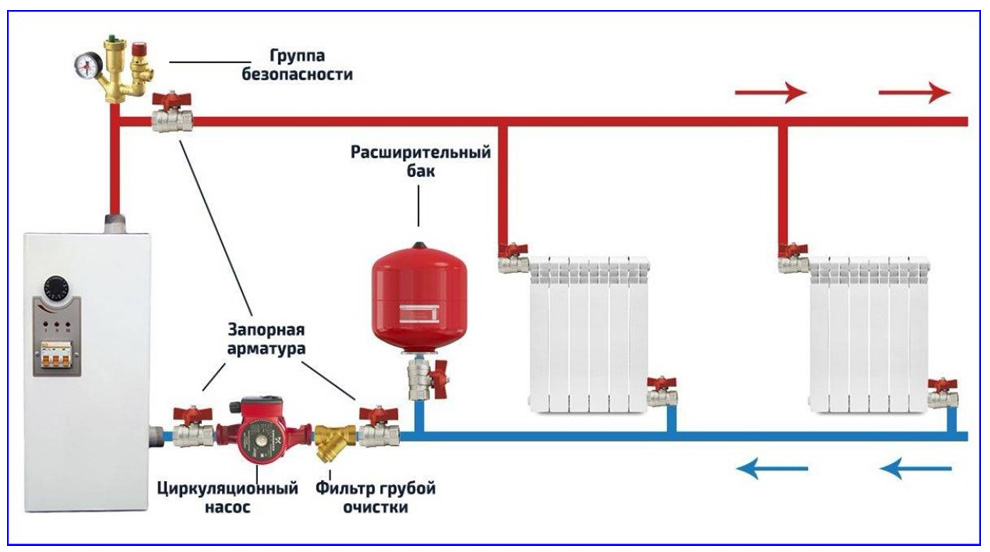

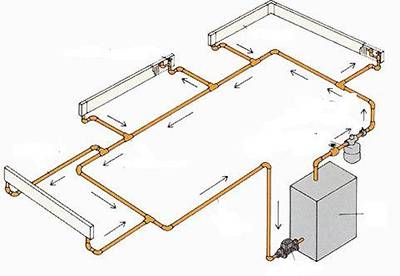

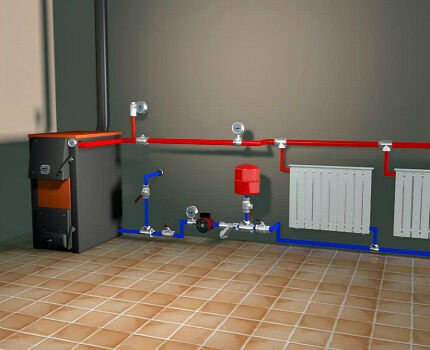

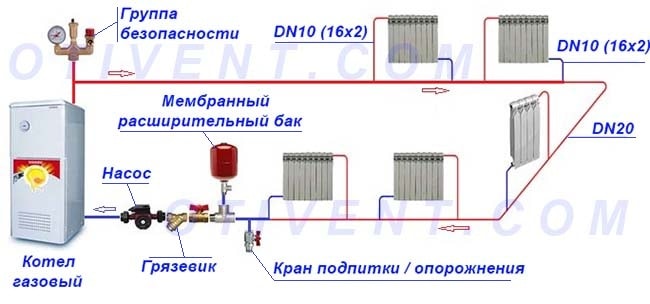

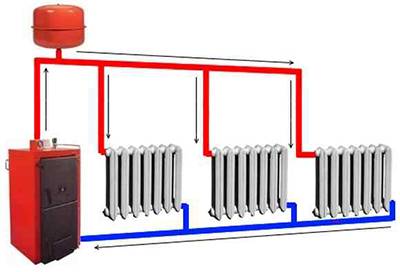

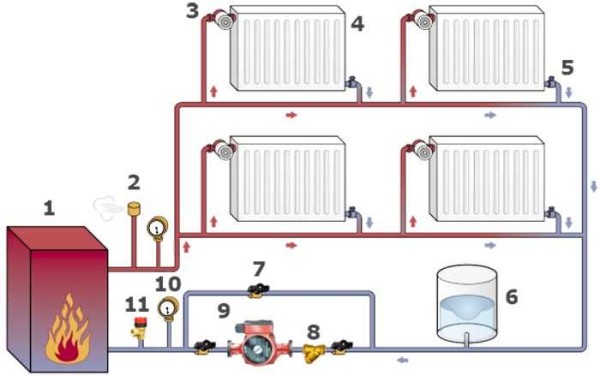

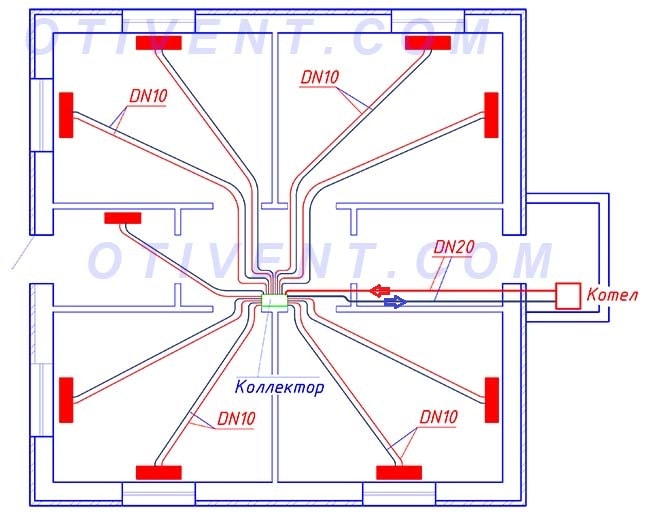

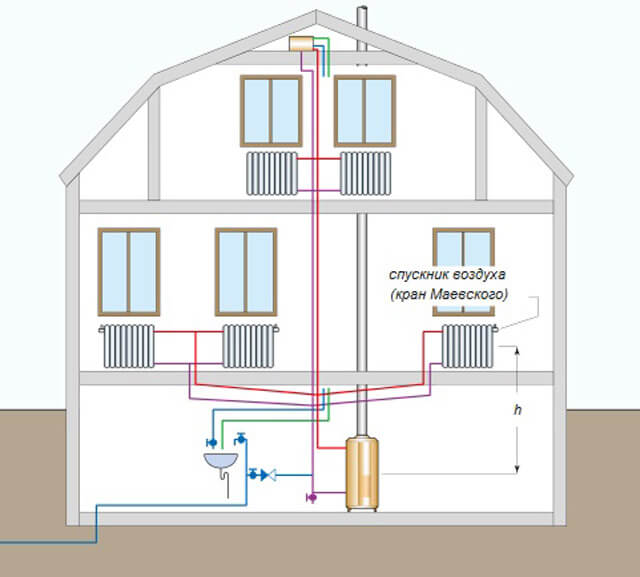

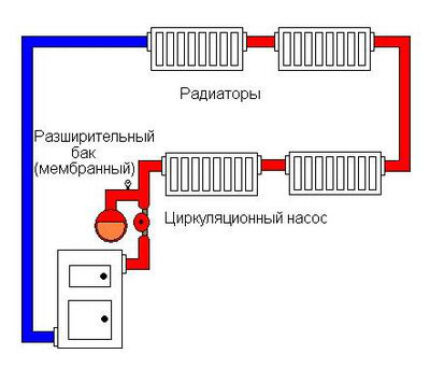

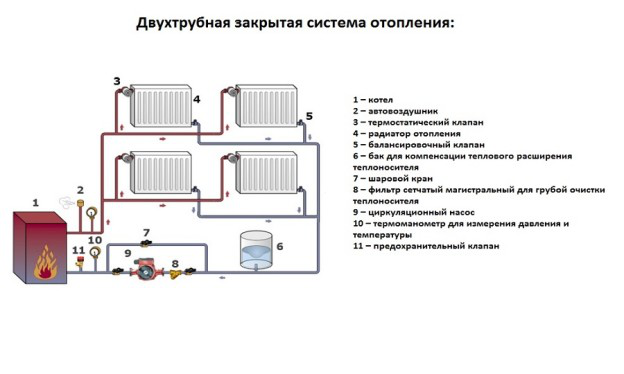

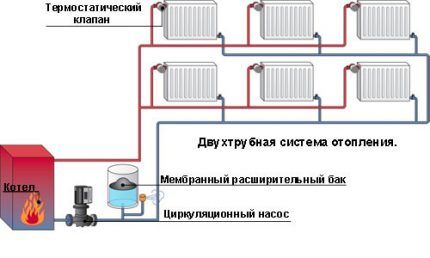

תרשים אופייני של מערכת חימום סגורה

הסדר זה מאפשר לא להיצמד לקוטר מסוים של הצינור, להפחית את עלות רכישת החומרים ולא למקם את הצינור בשיפוע, מה שמקל על ההתקנה. המשאבה חייבת לספק נוזל עם טמפרטורה נמוכה, אחרת פעולתה בלתי אפשרית.

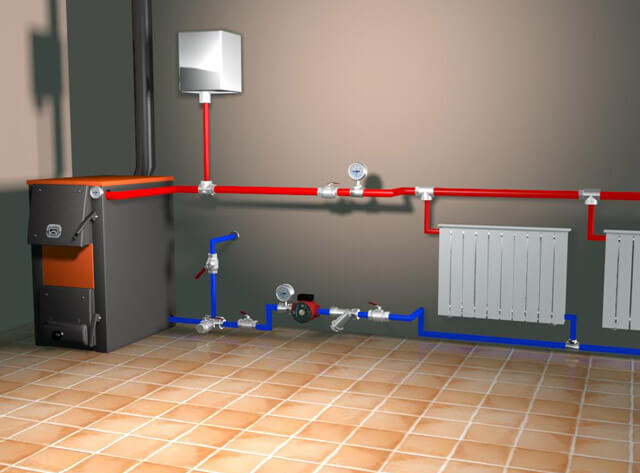

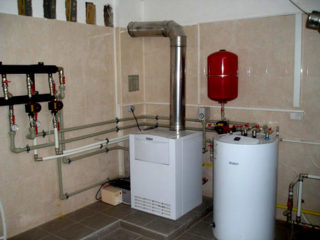

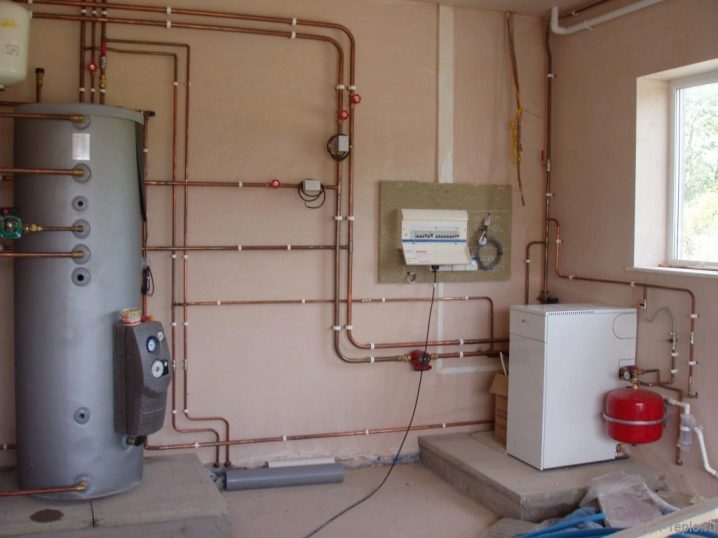

מערכת חימום סגורה

מעגל חימום סגור כולל חלקים מסוימים המשמשים סוגים אחרים של מערכות.

לאפשרות זו יש גם ניואנס שלילי אחד – בעוד שבשיפוע קבוע החימום פועל גם בהעדר אספקת חשמל, אז עם מיקום אופקי לחלוטין של הצינור, המערכת הסגורה לא עובדת. מפצה על חסרון זה ביעילות גבוהה ובמספר היבטים חיוביים בהשוואה לסוגים אחרים של מערכות חימום.

ההתקנה פשוטה יחסית ואפשר בחדר בכל גודל. אין צורך לבודד את הצינור, התחממות מתרחשת מהר מאוד, אם יש תרמוסטט במעגל, ניתן להגדיר את משטר הטמפרטורה. אם המערכת מסודרת כראוי, אבדן נוזל הקירור, לכן אין סיבות לחידוש שלה..

היתרון הבלתי מעורער של מערכת חימום מסוג סגור הוא שהפרש הטמפרטורות בין האספקה ​​והחזרה מאפשר להגדיל את חיי הפעולה של הדוד. צנרת במעגל סגור פחות רגישה לקורוזיה. אפשר לשאוב אנטי -הקפאה למעגל במקום למים כאשר יש לכבות את החימום בחורף למשך זמן רב.

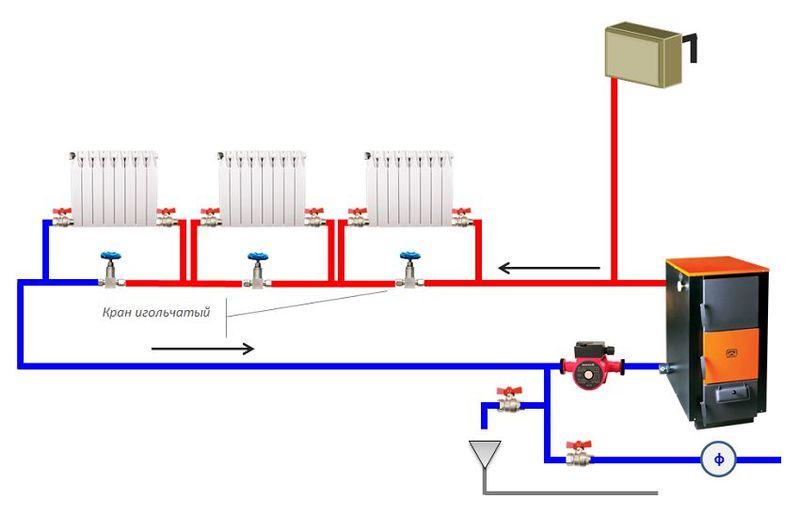

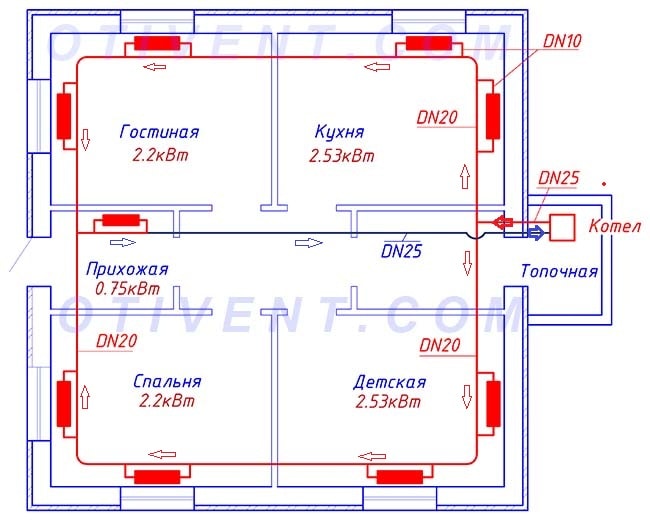

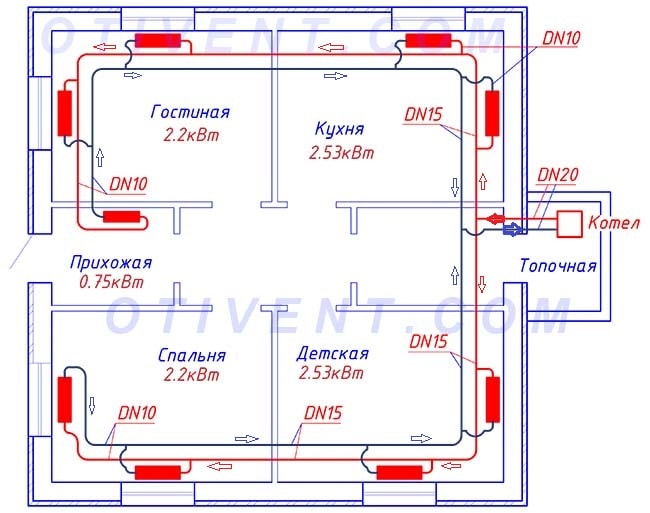

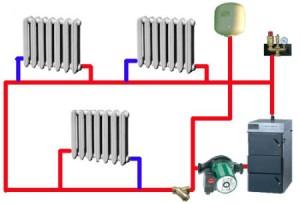

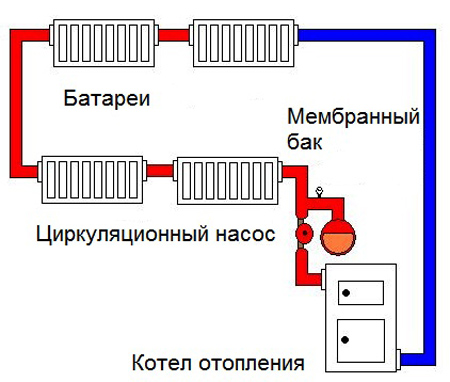

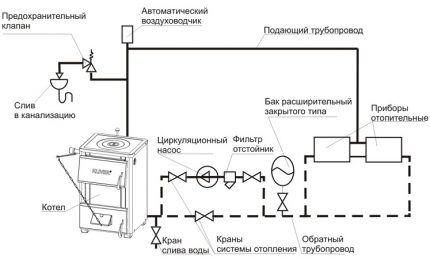

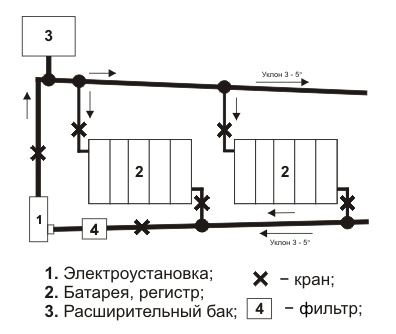

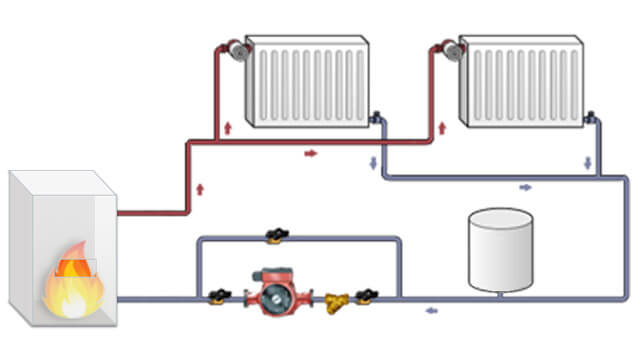

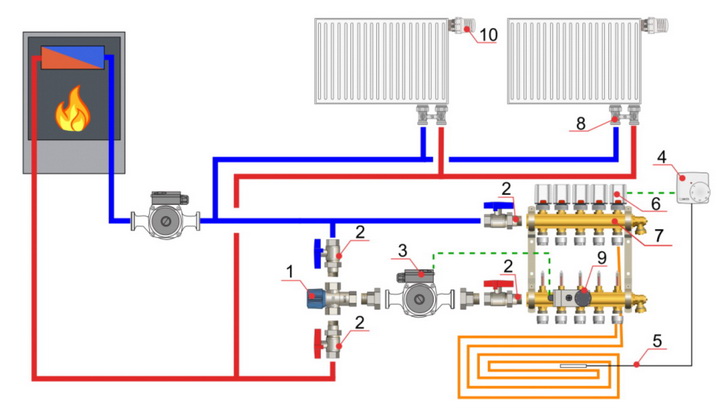

תרשים מערכת חימום סגור

המערכות הסגורות הנפוצות ביותר הן מערכות מים, אם כי נוזלים שאינם מקפיאים, אדים, גזים בעלי המאפיינים הדרושים יכולים לבצע גם את תפקידו של נושא החום.

הגנה על המערכת מפני אוויר

תיאורטית, אוויר לא צריך להיכנס למערכת חימום סגורה, אך למעשה הוא עדיין קיים שם. הצטברותו נצפית בזמן בו צינורות וסוללות מלאים במים. הסיבה השנייה עשויה להיות הלחץ במפרקים..

כתוצאה ממראה מנעולי אוויר, העברת החום של המערכת מצטמצמת. כדי להילחם בתופעה זו, שסתומים מיוחדים ושסתומי שחרור אוויר כלולים במערכת..

אוורור אוויר לחימום סגור

אם המערכת לא צוברת אוויר, צף האוורור של האוויר יסתום את שסתום האוורור. כאשר מנעול אוויר מצטבר בתא המצוף, המצוף מפסיק להחזיק את שסתום היציאה, ומאפשר לאוויר לברוח מהמכשיר.

כדי למזער את הסבירות של גודש אוויר, יש לפעול על פי כללים מסוימים בעת מילוי מערכת סגורה:

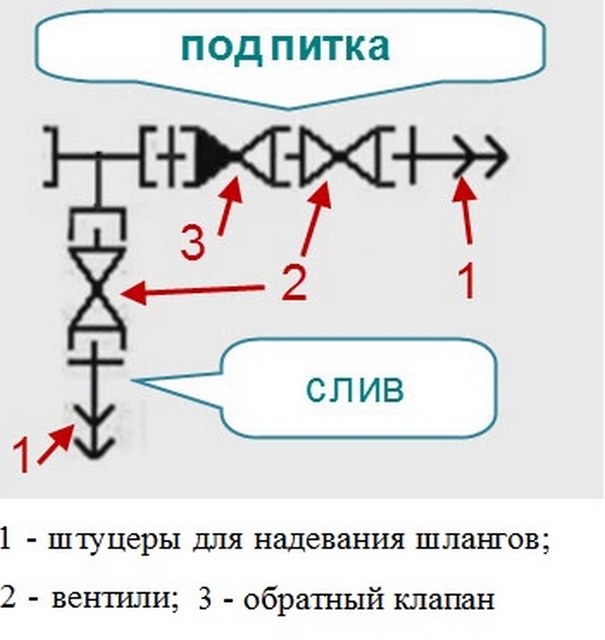

  1. ספק מים מלמטה למעלה. לשם כך, הנח את הצינורות כך שהמים והאוויר המתפתח נעים באותו כיוון..
  2. השאר את שסתומי יציאת האוויר פתוחים ואת שסתומי ניקוז המים סגורים. כך, עם עלייה הדרגתית של נוזל הקירור, האוויר ייצא דרך פתחי האוורור הפתוחים..
  3. סגור את שסתום האוורור ברגע שמים מתחילים לזרום דרכו. המשך את התהליך בצורה חלקה עד שהמעגל מלא לחלוטין בנוזל קירור..
  4. התחל משאבה.

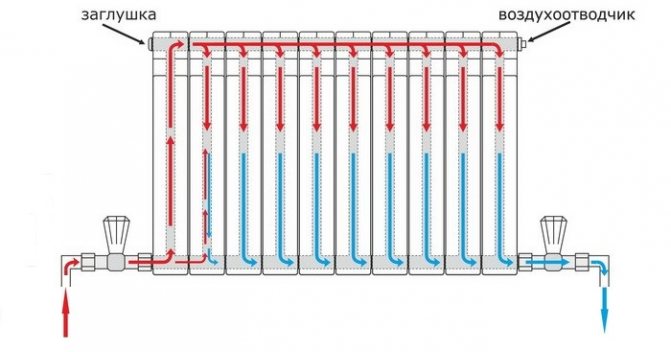

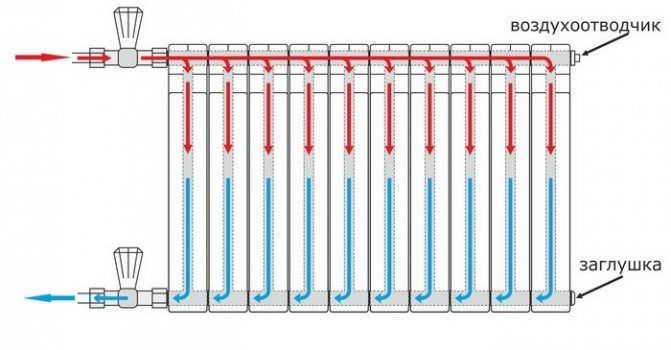

אם ישנם רדיאטורים מאלומיניום במעגל החימום, נדרשים פתחי אוורור בכל אחד מהם. אלומיניום, במגע עם נוזל הקירור, מעורר תגובה כימית, המלווה בשחרור חמצן. ברדיאטורים דו -מתכתיים חלקית, הבעיה זהה, אך הרבה פחות אוויר נוצר..

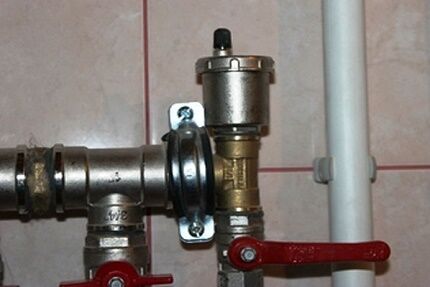

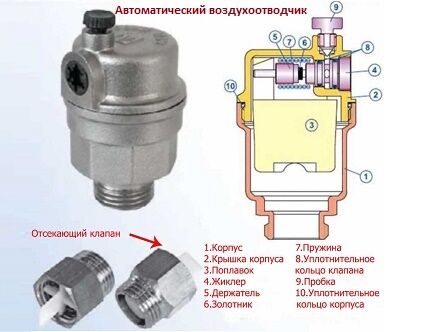

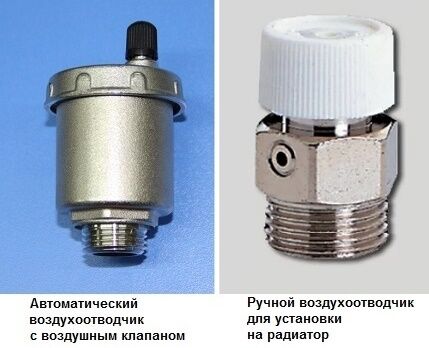

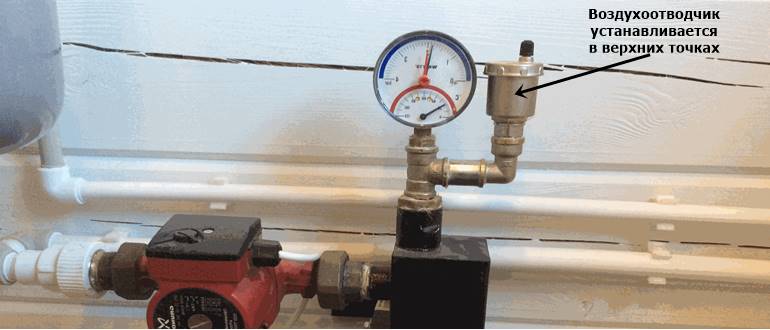

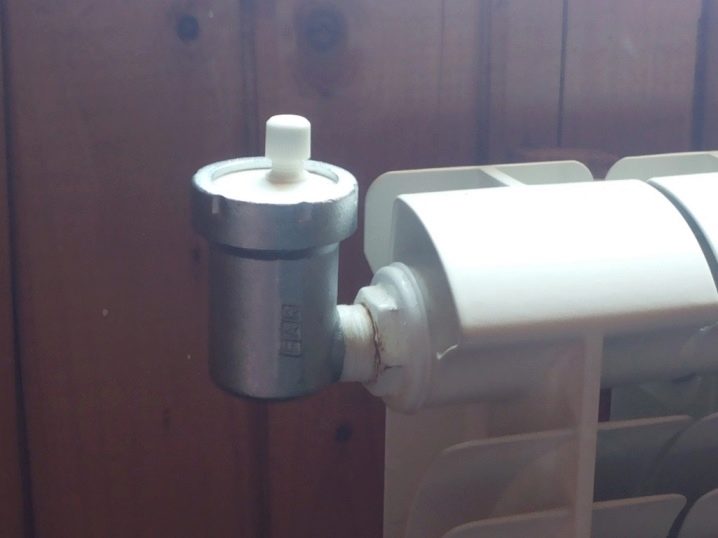

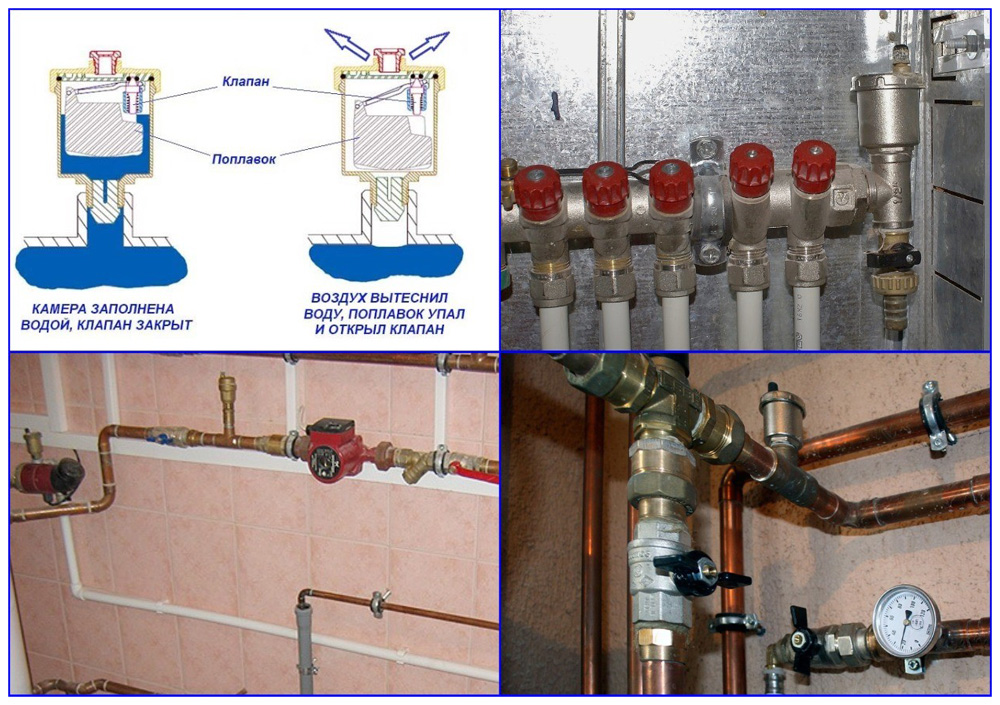

מכשיר להסרת אוויר

בנקודה העליונה מותקן פתח אוורור אוטומטי. דרישה זו מוסברת על ידי העובדה כי בועות אוויר בחומרים נוזליים תמיד ממהרים במעלה הצינור, שם הם נאספים על ידי מכשיר להסרת אוויר.

ברדיאטורים דו -מתכתיים 100%, נוזל הקירור אינו בא במגע עם אלומיניום, אך אנשי מקצוע מתעקשים על קיום אוורור אוויר במקרה זה. העיצוב הספציפי של רדיאטורים פנליים מפלדה כבר הושלם עם שסתומי שחרור אוויר במהלך הייצור..

ברדיאטורים ישנים מברזל יצוק, האוויר מוסר באמצעות שסתום כדור, התקנים אחרים אינם יעילים כאן.

נקודות קריטיות במעגל החימום הן עיקולי צינורות ונקודות עליונות של המערכת, ולכן מותקנים התקני פליטת אוויר במקומות אלה. במעגל סגור משתמשים בברזי מייבסקי או בשסתומי צף אוטומטיים המאפשרים הסרת אוויר ללא התערבות אנושית..

בגוף מכשיר זה ישנה מצוף פוליפרופילן המחובר דרך זרוע נדנדה עם סליל. כאשר תא הצוף מתמלא באוויר, המצוף יורד, וכאשר הוא מגיע למיקום התחתון, הוא פותח את השסתום שדרכו האוויר בורח.

מים נכנסים לנפח המשוחרר מגז, המצוף ממהר למעלה וסוגר את הסליל. כדי למנוע מהפסולת להיכנס פנימה, הוא מכוסה במכסה מגן.

מכשירים למיצוי אוויר ממערכת חימום סגורה

גוף האוורור הידני והאוטומטי כאחד עשוי מחומר איכותי שאינו מתאים לקורוזיה. כדי להסיר את מנעול האוויר, החרוט מסתובב נגד כיוון השעון, האוויר משתחרר עד שהחישה עוצרת.

ישנם שינויים שבהם תהליך זה מתרחש בצורה אחרת, אך העיקרון זהה: המצוף נמצא במיקום התחתון – גז משתחרר; המצוף מורם – השסתום סגור, האוויר מצטבר. המחזור חוזר על עצמו באופן אוטומטי ואינו דורש נוכחות אנושית.

סיווג מערכת חימום

כדי למלא כראוי את מערכת חימום המים. אתה צריך לדעת לאיזה סוג הוא שייך. קיים סיווג מערכות על פי שיטת ניתוב הצינורות: מלמעלה, מלמטה, אופקית, אנכית או משולבת. על פי שיטת חיבור התקנים באמצעות צינורות המערכת, ישנם: צינור אחד ושני צינורות.

כמו כן, במערכת המים יכולים להסתובב באופן טבעי או בכוח (אם משתמשים במשאבה). מבחינת היקף הפעולה, מערכות חימום מקומיות ומרכזיות מובחנות. במהלך תנועת המים בצינורות – ללא מוצא ומזוהה. כל הסוגים האלה משמשים בחיי היומיום בסדר מעורב..

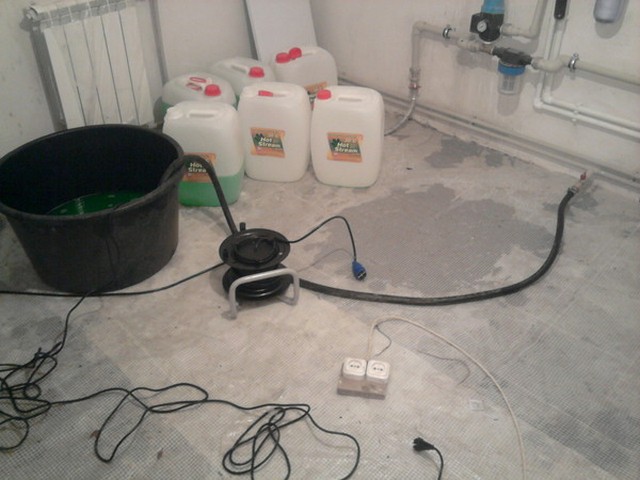

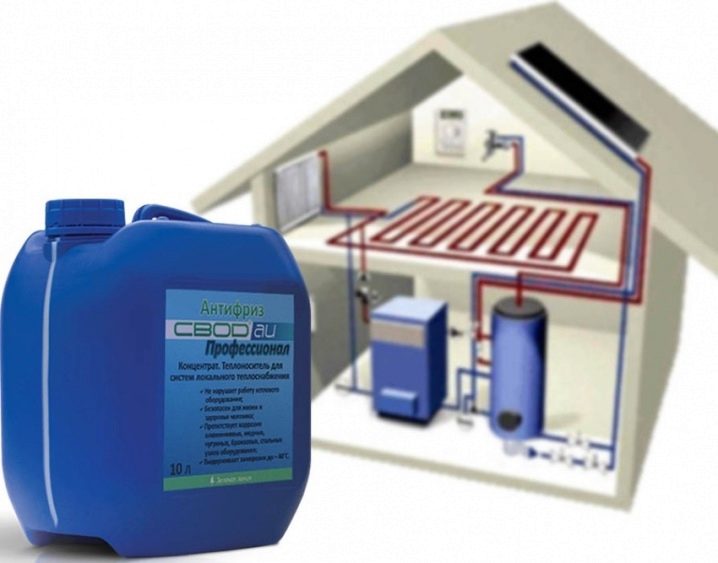

הסוגים העיקריים של נוזלי העברת חום

מערכת חימום.

עקרון הפעולה של מערכת החימום הוא שנוזל הקירור עובר ממקור החום לנקודת הסיום דרך הצינורות ומחמם אותם. סוג מוביל החום המשמש תלוי בסוג והתקן ציוד החימום, שיכולים להיות נוזלים וגזים.

הפופולריים ביותר הם נוזלי קירור נוזליים:

  1. מים הם המשאב הזמין והזול ביותר. על פי הסטטיסטיקה, כ -70% ממערכות החימום משתמשות במים, בעלי צפיפות גבוהה ויכולת חום. בנוסף, סוג זה של נוזל קירור זכה לפופולריות כזו בשל תכונותיו כגון צמיגות נמוכה, מקדם העברת חום גבוה ובקרת טמפרטורה פשוטה. החיסרון העיקרי הוא היכולת להקפיא בטמפרטורה אפסית. אם מים קופאים במערכת החימום, הדבר יוביל לקרע של הצינורות ולכשל של כל הציוד..
  2. נוזל קירור – סוג זה של נוזל קירור אינו נפוץ כמו מים, והשימוש בו הוא 5%. הוא משמש לחימום בנייני משרדים ובנייני מגורים בהם מערכת החימום אינה מאפשרת שימוש במים בשל הסיכון המוגבר לקורוזיה. היתרון העיקרי של נוגדי הקפאה הוא הקפאה בכפור של 60 – 70 מעלות..

הגזים הבאים משמשים כמוביל חום:

  1. אדי מים – משמשים בעיקר במבני תעשייה, שכן השימוש בו אסור במבני מגורים וציבור. אדי מים שומרים על הטמפרטורה של מכשירי החימום על 100 מעלות, על פי תקנים סניטריים, נתון זה לא יעלה על 80 מעלות.
  2. גזי הפליטה רעילים, ולכן לאחרונה הם משמשים רק לחימום מים וכדי לחסוך בחשמל כדי להשיג מקור חום.
  3. האוויר מאופיין ביכולת חום נמוכה, ולכן, כדי להעביר אותו דרך מערכת החימום, דרושות עלויות אנרגיה גבוהות. זה הכי משתלם להשתמש באוויר כמוביל חום, בתנאי שהוא מבצע שתי פונקציות במקביל: חימום ואוורור..

כיום, נוזלים אורגניים מוצגים כמוביל חום, בעלי שיעורי הקפאה מצוינים ובעלי צמיגות נמוכה. עם זאת, הם עדיין לא זכו להפצה רחבה, בשל העלות הגבוהה והמחסור.

רכיבים ומטרתם

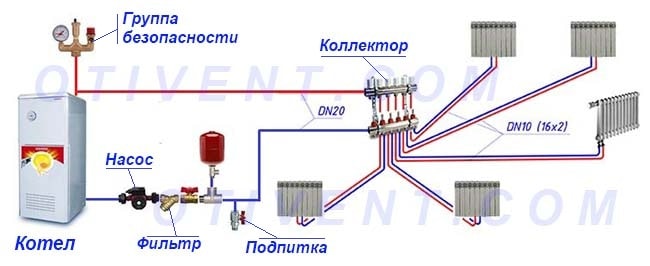

הרכב מערכת חימום סגור

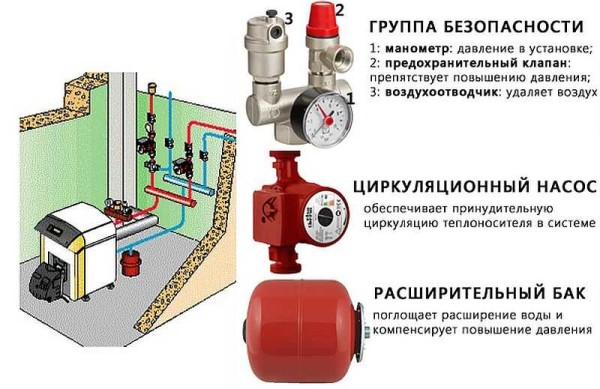

באופן כללי, מערכת חימום סגורה מורכבת ממכלול אלמנטים ספציפי:

  • דוד עם קבוצת בטיחות. יש כאן שתי אפשרויות. ראשית, מובנית קבוצת בטיחות בדוד (דודי גז תלויים על הקיר, דודי גלולה וכמה דודי גז לדלק מוצק). השני – אין קבוצת בטיחות בדוד, ואז הוא מותקן בשקע בצינור האספקה.
  • צינורות, רדיאטורים, חימום תת רצפתי במים, קונווקטורים.
  • משאבת מחזור. מספק את תנועת נוזל הקירור. הוא מותקן בעיקר על צינור ההחזרה (כאן הטמפרטורה נמוכה יותר ויש פחות הזדמנויות להתחממות יתר).
  • מיכל הרחבה. מפצה על שינויים בנפח נוזל הקירור, תוך שמירה על לחץ יציב.

כמה תכונות של המכשיר של מערכת סגורה

מערכת חימום פתוחה וסגורה

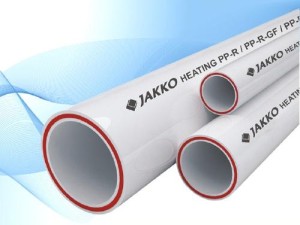

אין לקחת את היתרון בשימוש בצינורות בקוטר קטן יותר עד כדי אבסורד ולהתקין צינורות עם חתך מינימלי בתקווה לחסוך כסף. אחרי הכל, זה כרוך בעלייה בלחץ בצנרת, שאיתה משאבה במחזור של כוח לא מספיק לא תוכל להתמודד.

הערה! אזהרה נוספת. בעת התקנת מערכת החימום, שימו לב במיוחד להתקנה הנכונה של המשאבה. הרוטור של המנגנון צריך להיות ממוקם אופקית יחסית לציר שלו. זה יאפשר למכשיר לפעול ללא רעש ולחוות פחות חיכוך עם נוזל הקירור..

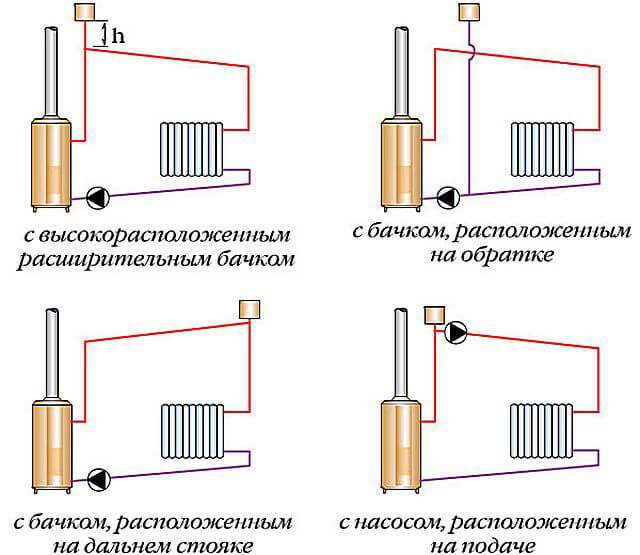

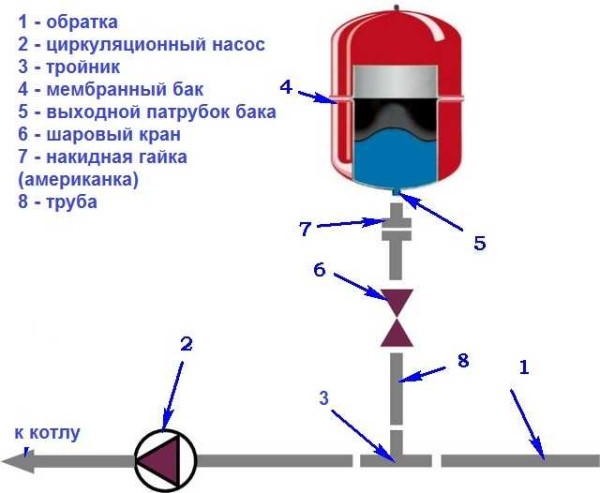

משאבת המחזור ומיכל ההרחבה חייבים להיות מותקנים על קו ההחזרה לפני הכניסה לדוד.

החיסרון במחזור כפוי באמצעות משאבה הוא שהמערכת כולה תלויה באספקת חשמל קבועה. לכן, על מנת להבטיח אספקת חום ללא הפרעה לבית, מומלץ לרכוש בנוסף תחנות כוח הפועלות על דלק נוזלי במקרה חירום..

המלצות לשימוש

המיכל מסוג הממברנה הדוק, מה שמונע את התאדות נוזל הקירור. המשמעות היא שניתן להשתמש בנוזל הקפאה. השימוש בו מאפשר לצאת מהבית למשך זמן רב בחורף: הסיכון להקפאה ופגיעה במערכת מצטמצם לכמעט אפס.

איכויות וחסרונות חיוביים

ההבדלים העיקריים בין רשתות אספקת חום סגורות למערכות פתוחות מיושנות עם מחזור טבעי הן היעדר מגע עם האטמוספירה ושימוש במשאבות העברה. הדבר מביא למספר יתרונות:

  • קוטר הצינור הנדרש מצטמצם פי 2-3;
  • מדרונות הכבישים המהירים נעשים מינימליים, מכיוון שהם משמשים לניקוז מים לצורך שטיפה או תיקון;
  • נוזל הקירור אינו הולך לאיבוד על ידי אידוי ממכל פתוח, בהתאמה, אתה יכול למלא בבטחה צינורות וסוללות בנוזל הקפאה;
  • ZSO חסכונית יותר מבחינת יעילות החימום ועלות החומרים;
  • חימום סגור מתאים יותר לוויסות ואוטומציה, יכול לפעול בשיתוף עם קולטי שמש;
  • זרימה מאולצת של נוזל הקירור מאפשרת לך לארגן את חימום הרצפה בעזרת צינורות המוטבעים בתוך המגהץ או בחריצים של הקירות.

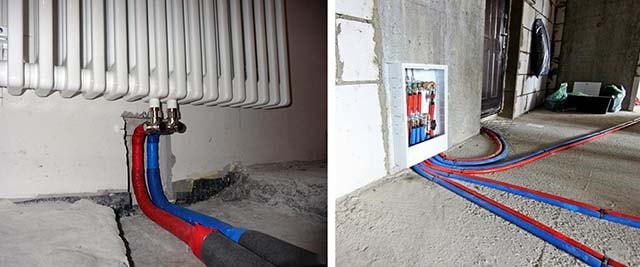

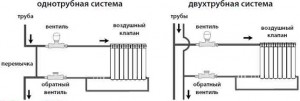

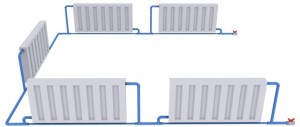

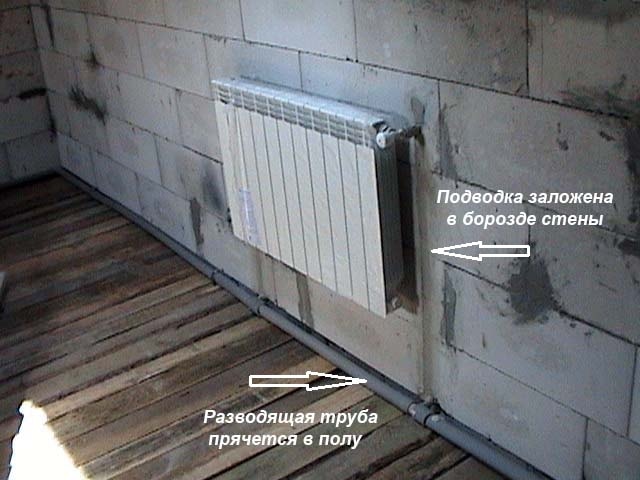

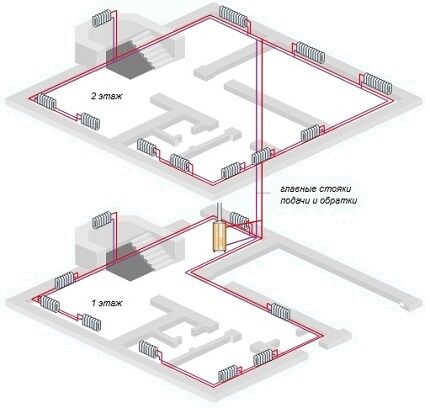

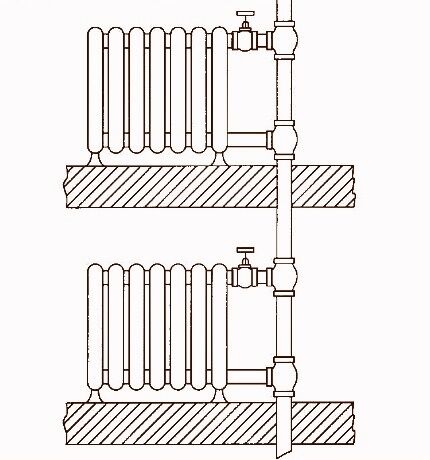

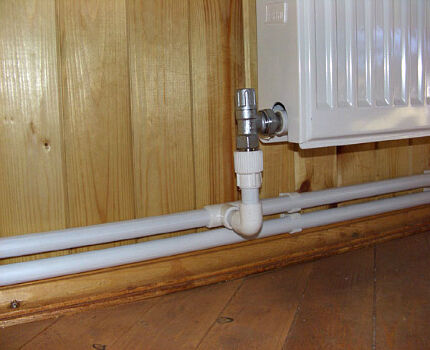

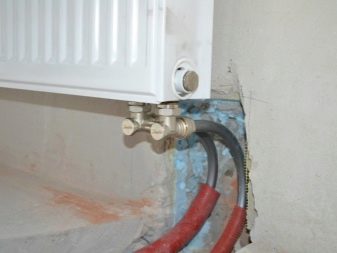

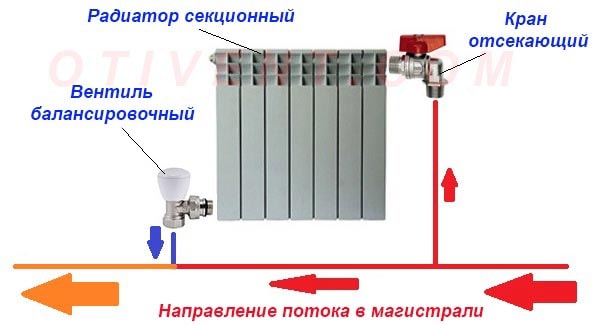

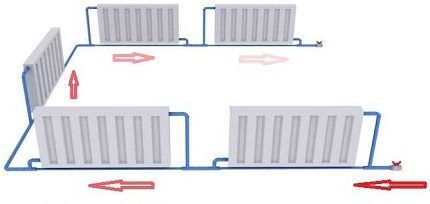

חיבור רדיאטורים לרשת הראשית

מערכת הכבידה (הכבידה) הפתוחה עולה על ה- ZSO מבחינת עצמאות האנרגיה – האחרונה אינה מסוגלת לעבוד כרגיל ללא משאבת מחזור. הרגע השני: הרשת הסגורה מכילה הרבה פחות מים ובמקרה של התחממות יתר, למשל, דוד TT, יש סבירות גבוהה לרתיחה ויצירת מנעול אדים.

התייחסות. הדוד העץ נשמר מרתיחה על ידי שסתום בטיחות בטיחות בתוספת מיכל חיץ שסופג עודף חום.

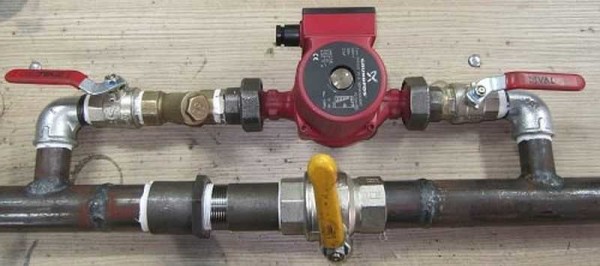

מחזור כפוי

מערכת חימום מסוג סגור בבית פרטי עשויה לכלול משאבת מחזור, שמאלצת את נוזל הקירור לנוע באופן פעיל, חימום מקסימלי של כל מכשירי החימום או מעגל החימום התת רצפתי..

למערכת חימום בכפייה סגורה יש מספר יתרונות:

  • חימום נוזל בלחץ מהיר יותר;
  • הסיכון לאוורר הצינור והרדיאטורים מצטמצם;
  • מניעת אידוי נוזל הקירור (דבר החשוב במיוחד בעת שימוש באנטי -הקפאה), חדירת חמצן לנוזל, מעורר קורוזיה של רכיבי המתכת של המערכת;
  • ההתקנה והתחזוקה פשוטים על ידי התקנת מיכל הממברנה בתחתית ליד הדוד, ולא בנקודה העליונה של המעגל, כמו במערכות פתוחות;
  • תנועת הנוזל בלחץ נמוך מפשטת את החישוב והתקנת הצינור – בניגוד למערכת הכבידה, בגרסה זו אין דרישות קפדניות לזווית הנטייה של צינורות וצינורות בקוטר קטן יותר;
  • אין צורך להשתמש בצינורות בקוטר גדול ולהרכיב אותם באופן פתוח על מנת לקבל גישה לכל חלק של המערכת כדי לחסל נעילת אוויר.

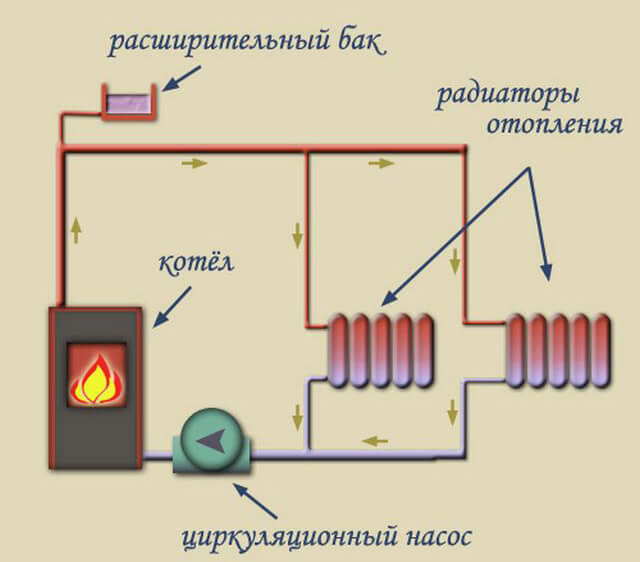

חימום במחזור כפוי

מערכת החימום של בית פרטי עם משאבת סירקולציה ומיכל הרחבה ממברנה מספקת חימום שטח טוב יותר בהשוואה לכוח הכבידה. אך יחד עם זאת יש לו חסרון אחד משמעותי – תנודתיות. המשאבה דורשת חשמל, כך שאופציה זו אינה מתאימה למבנים באזורים מרוחקים עם אספקת חשמל לא מספקת או ללא.

עם מחזור טבעי

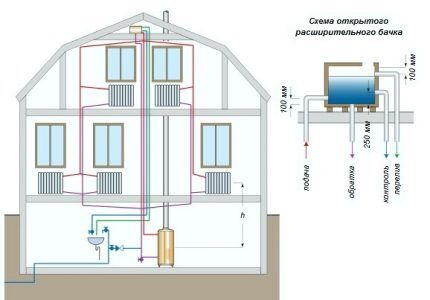

מערכת החימום הכבידתית אינה נדיפה, וזה היתרון שלה. בדרך כלל זוהי מערכת חימום עם דוד או תנור דלק מוצק, לעתים רחוקות יותר משתמשים ביחידות דלק נוזלי.

חימום ללא משאבה מתאים לדירה בשטח קטן יחסית, בעוד שחשוב לחשב נכון את קוטר הצינורות לכל חלק במערכת ולתכנן תוכנית להתקנתם תוך התבוננות בזווית הטיה האופטימלית של הצינור. קישורים. יש צורך להפחית את הסיכון לחדירת אוויר ולהבטיח התקדמות יעילה של נוזל הקירור.

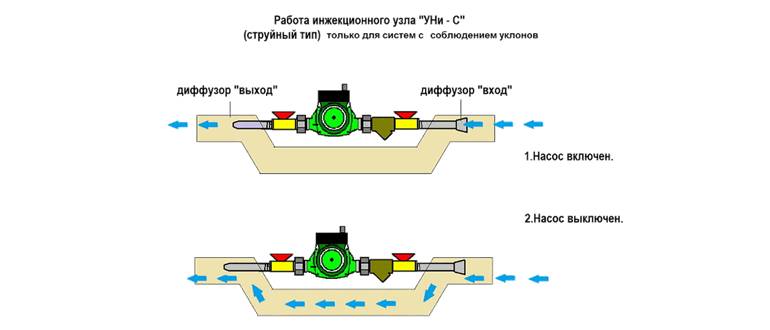

אפשר להוסיף משאבת מחזור למערכת חימום סגורה עם זרימה טבעית בכל עת, מה שמגדיל את יעילותה. זוהי האפשרות הטובה ביותר לאזורים בהם יש בעיות באספקת החשמל. במקרה זה, עם מחסור זמני בחשמל, הבית לא יישאר ללא חום – מערכת מסוג סגור בבית פרטי תפעל ככבידה.

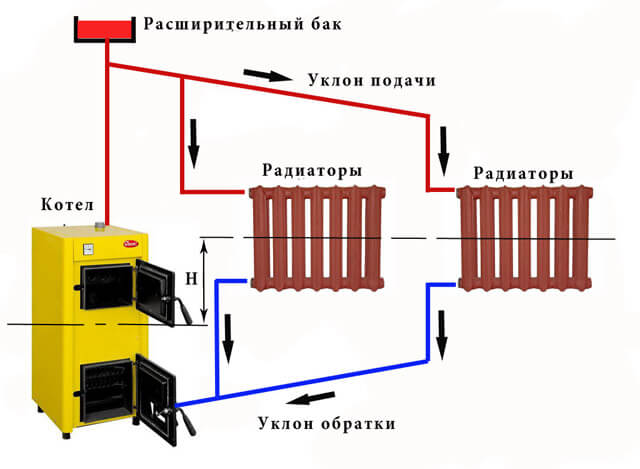

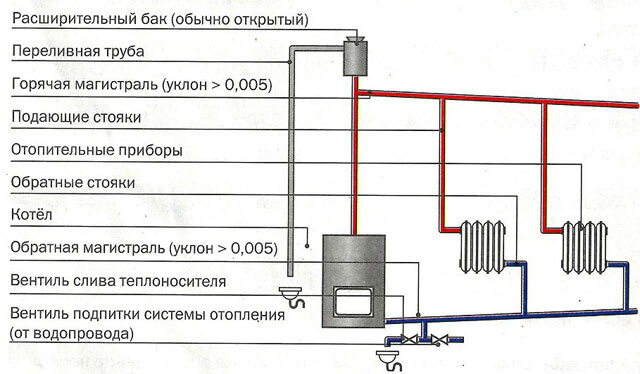

מחזוריות טבעית

מחזור טבעי

הערה! השימוש במיכל ממברנה במערכת כוח משיכה משפיע לרעה על תפקודו, שכן נוזלים במערכת חימום סגורה צריכים להתגבר על עמידות הממברנה במיכל אטום. במערכות כוח הכבידה עדיף מיכל פתוח, ובדרך כלל מתווספת משאבת זרימה למעגל עם מיכל הרחבת דיאפרגמה..

כשהחימום נוח

מערכות חימום משאבות מודרניות נקראות סגורות או סגורות. רק בהשפעת המשאבה ניתן להבטיח אספקת אנרגיה איכותית לכל הצרכנים בבתים פרטיים, כולל, למשל, רצפה חמה, לדוד המחמם מים לצרכים ביתיים (מופעל על ידי חימום), אל מעגלים קשורים בקומה השנייה, במוסך, בחממה, במרתף … או פשוט לרדיאטורים לחימום נמוך ורצפה בעלי התנגדות הידראולית גבוהה..

ללא משאבה, החימום יהיה כוח הכבידה, שהוא אפשרי גם לאזורים קטנים. אבל זה יקר בגלל הקוטר הגדול של הצינורות, לא פונקציונלי, לא נוח.

כדי למנוע מהמערכת להרוס על ידי לחץ

מיכל ההרחבה חייב להיות בנפח של לפחות 1/10 מנפח הנוזל שנשפך למערכת, ואז הלחץ יישמר ביציבות ללא סיכון לעלייה משמעותית. אם זה בעייתי לחשב, אתה יכול למדוד את נפח הנוזל המרוקז ואז להרים את המיכל …

מד לחץ, שסתום בטיחות של 3 אטומים, שמשחרר מים כאשר מגיעים ללחץ זה, ואוורור אוויר אוטומטי מותקן תמיד על האספקה ​​ליד הדוד. יחד הם יוצרים קבוצת אבטחה. דוודים אוטומטיים מצוידים תמיד במכשירים כאלה.

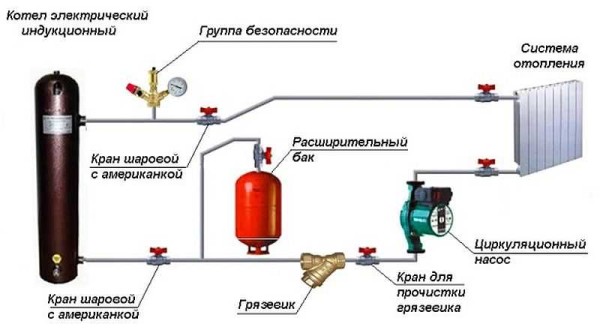

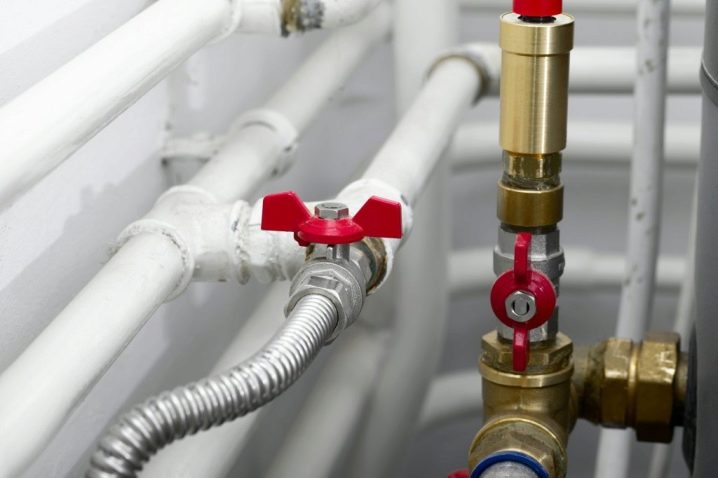

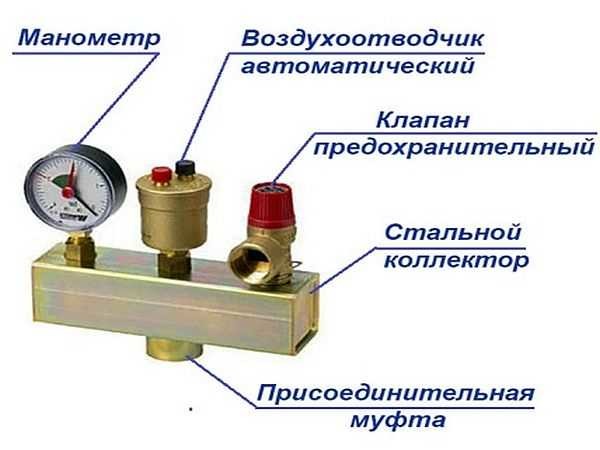

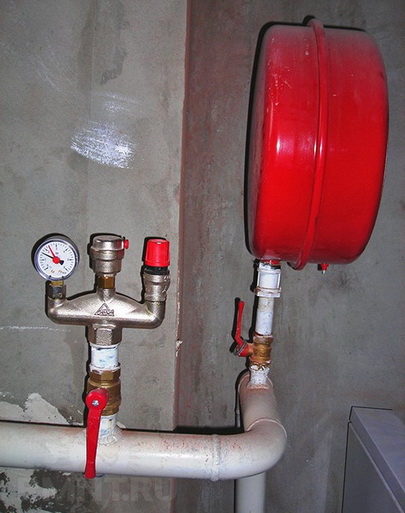

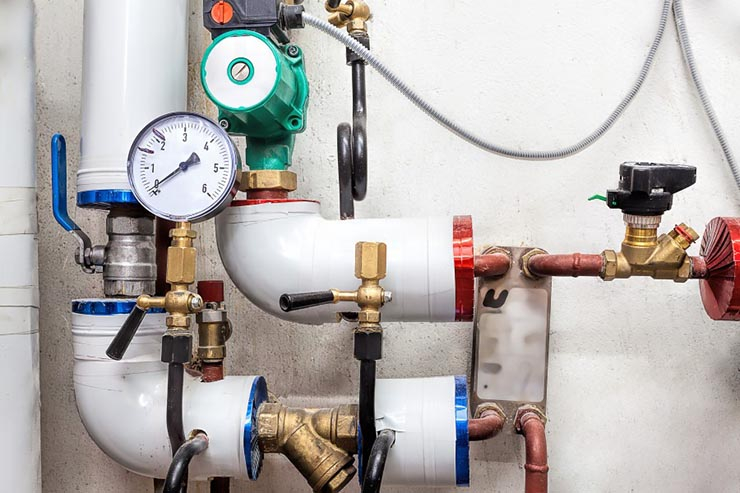

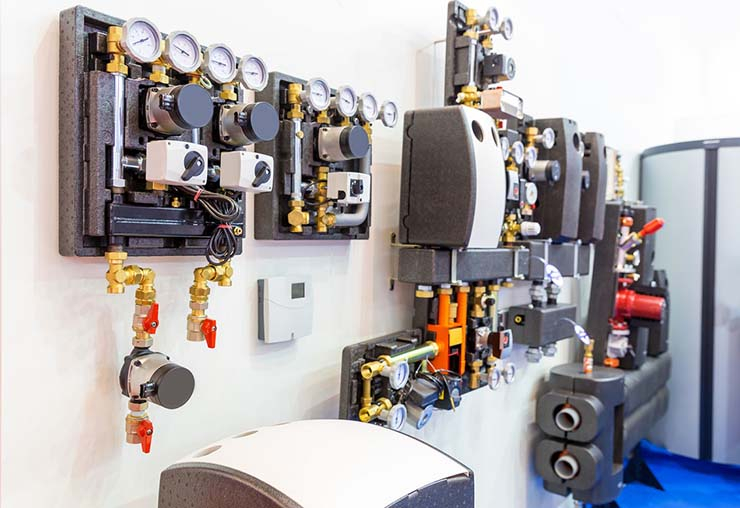

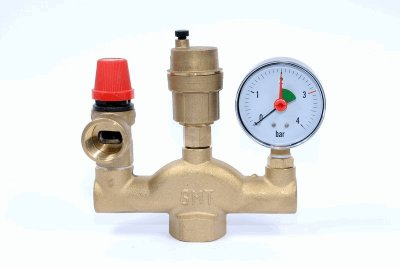

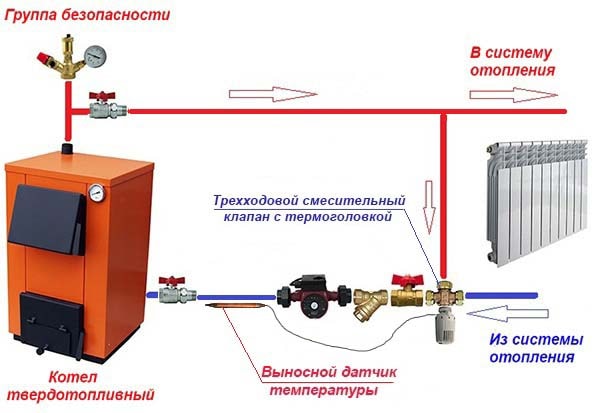

התקנת קבוצת אבטחה במערכת החימום

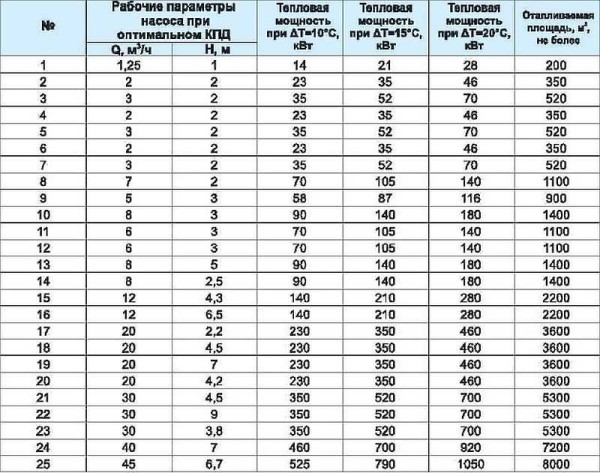

בחירת משאבת חימום לדוד לא אוטומטי

המשאבה חייבת ליצור לחץ מסוים על מנת לדחוף את אמצעי החימום דרך מערכת החימום הסגורה. הלחץ חייב להיות מספיק כדי להזיז נפח מסוים של נוזל הקירור, ולהעביר את כל האנרגיה מהדוד לרדיאטורים.

במכירה משאבות מחזוריות בגדלים סטנדרטיים – 40, 50, 60, 80, 100, 120 kPa. יש מנהג די מוצלח של בחירת משאבה לדוד דלק מוצק, בהנחיית האזור המחומם. זה מומלץ גם על ידי היצרנים עצמם. בדודים אוטומטיים, משאבות מובנות נבחרות בתחילה על פי עוצמת הדוד (בהתאם לאזור המחומם).

אז משאבה 25/40 (המספר הראשון הוא קוטר החיבור, השני הוא הלחץ ב- kPa) מתאים עד 120 מטרים רבועים. 50 – עד 170 מ”ר; 60 – עד 240 מ”ר; 80 – עד 320 מ”ר. אין לבחור כוח מוגבר.

משאבת חימום חובה

מהו מותג הכבלים

מותג חוט הוא סימן אותיות המאפיין את החומר של מוליכים מוליכים, בידוד, מידת גמישות ועיצוב מכסי הגנה. הסימונים הבאים משמשים לסימון של מוצרים ביתיים:

  • האות הראשונה מציינת את החומר של הליבה המוליכה (נניח, A הוא אלומיניום). היעדר אות במותג פירושו שהמוליך עשוי נחושת.
  • האות השנייה מציינת את החוט.
  • השלישי הוא חומר הבידוד (לדוגמה, P – גומי, B – פוליוויניל כלוריד, P – פוליאתילן).

מותגי החוטים והחבלים עשויים להכיל גם אותיות המאפיינות אלמנטים מבניים אחרים:

  • O – צמה.
  • T – להנחת צינורות.
  • P – שטוח.
  • F – מעטפת מקופלת מתכת.
  • G – גמיש וכו ‘..

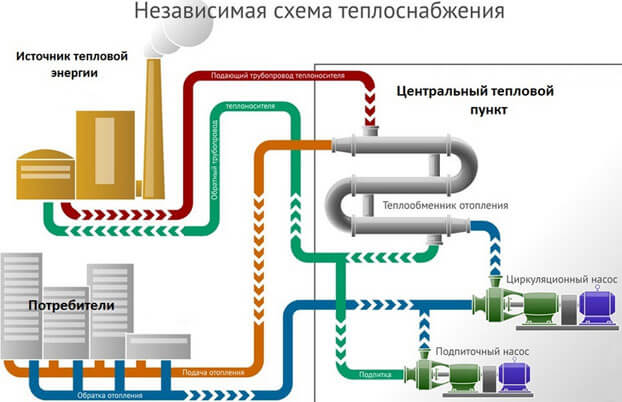

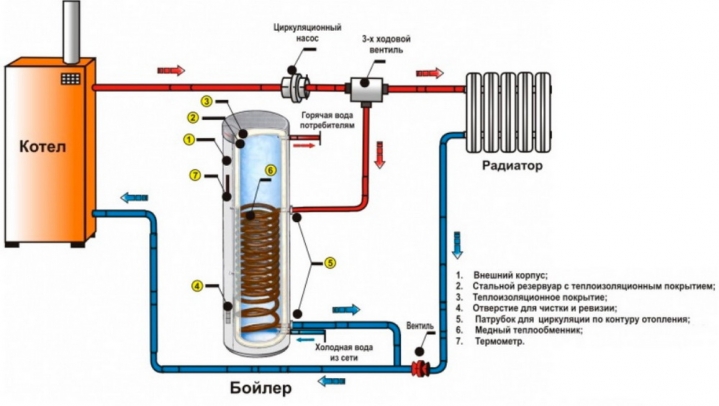

מערכות אספקת חום תלויות ועצמאיות

ניתן לחבר מערכות אספקת חום פתוחות וסגורות בשתי דרכים – תלויות ועצמאיות.

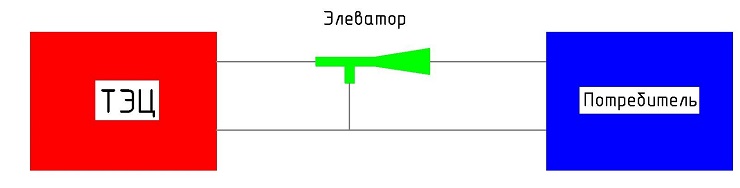

הדרך התלויה לחיבור מערכת פתוחה פירושה חיבור באמצעות מעליות ומשאבות. בסוג עצמאי, מים חמים נכנסים דרך מחליף חום.

שלא כמו אפשרות החיבור התלויה, העצמאית נחשבת יקרה יותר, אך איכות המים בצינור גבוהה יותר (לפרטים נוספים: "מערכת חימום תלויה ועצמאית – הבדלים במעגלים, יתרונות וחסרונות").

חיסכון במשאבים

הסוג התלוי של מערכת סגורה מספק כי מים זורמים לצרכן, עוקפים נקודות חום. במקרה זה, אין צורך להתקין משאבות מחזור, מכשירים לוויסות החלפת חום ובקרה אוטומטית. אך ישנו גם מינוס – חוסר היכולת לווסת את משטר הטמפרטורה במערכת. מעגל חימום פתוח

מערכות אספקת חום סגורות עצמאיות חוסכות משאבי אנרגיה בהיקף של 10-40% בשנה. הם מאפשרים לך לווסת את כמות החום המסופק, את הטמפרטורה של נוזל הקירור ולשפר את מאפייני האיכות שלו, מה שמוביל לפעולה אמינה של ציוד החימום..

דוגמה למערכת חימום פתוחה בסרטון:

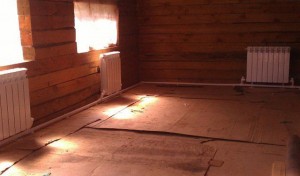

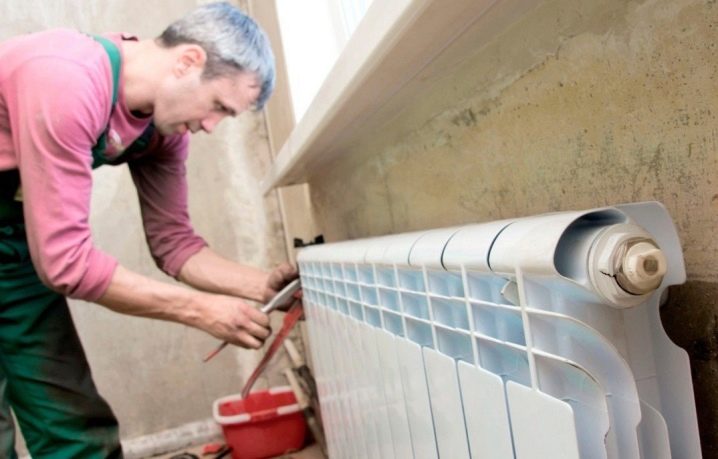

רדיאטורים לחימום

היעילות של מערכת החימום כולה תלויה גם בבחירה והתקנה נכונה של רדיאטורים – מכשירים אלה הם המעבירים ישירות אנרגיה תרמית מנוזל הקירור במחזור לחללי הבית.

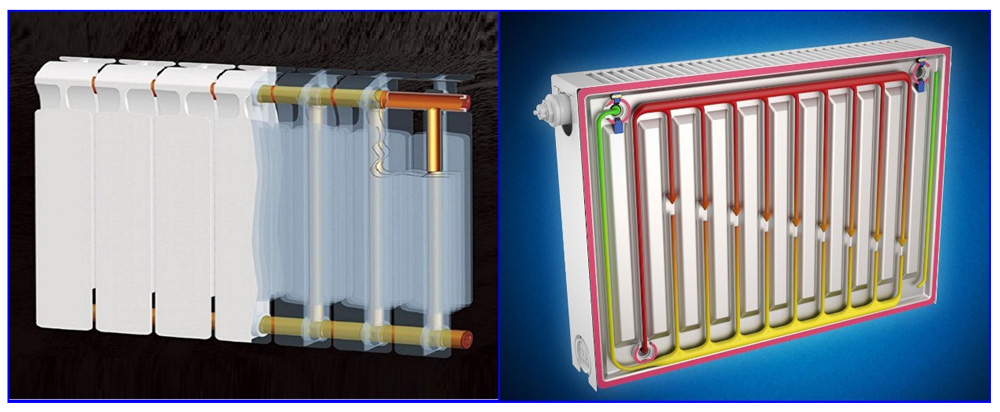

ישנם מספר סוגים של רדיאטורים, שלכל אחד מהם יש יתרונות וחסרונות משלו:

  • רדיאטורים מברזל יצוק, למרות “גילם” המוצק, נותרים כיום ביקוש רב. הם מתאימים לכל מערכות חימום, בעלי פיזור חום טוב, אולם הם מסיביים יתר על המידה ולא תמיד משתלבים היטב בפנים החדר. ישנם קשיים מסוימים בהתאמת המערכת המדויקת בשל האינרציה התרמית הגבוהה של רדיאטורים מברזל יצוק..
  • רדיאטורים מפלדה מובחנים במחיר נמוך ובמגוון של עיצוב חיצוני – הם פאנליים או צינוריים. החסרונות העיקריים הם רגישות לקורוזיה ויכולת חום נמוכה עקב קירות דקים. הסוללות מתקררות מהר מאוד, ומערכת חימום אוטונומית איתן לא תהיה חסכונית.
  • רדיאטורים מאלומיניום הופכים כיום למובילים בפופולריות. יש להם פיזור חום טוב מאוד, מה שמגדיל את היעילות של המערכת כולה.במקביל, הם קלים ובעלי מראה אטרקטיבי. החיסרון היחיד הוא חוסר היציבות בקורוזיה של האלומיניום ובהקשר זה דרישות מוגברות לטוהר נוזל הקירור..
  • רדיאטורים דו -מתכתיים משלבים את האיכויות של פלדה ואלומיניום. יש להם פיזור חום טוב, משקל נמוך יחסית, קל להתאמה, אטרקטיבי במראה ועמיד בפני קורוזיה. עם זאת, הם מיועדים יותר, למדדי לחץ גבוה של הסקה מרכזית, ובמערכות אוטונומיות השימוש בהם אינו מומלץ לחלוטין..

לא משנה איזה סוג של רדיאטורים נבחר, יש צורך לחשב נכון את מספרם הנדרש עבור כל חדר..

אפשר להציב רדיאטורים, באופן עקרוני, בכל מקום בחדר, אך האזורים מתחת לחלונות נחשבים למסורתיים – נוצר מעין וילון חום ואסור להתעבות על גבול הקור והחום..

עם זאת, מידות פתחי החלונות אינן כלל קריטריון קובע בבחירת מספר המקטעים או המידות הלינאריות של הרדיאטורים. לכל אחד מהם יש אינדיקטור משלו לספק העברת החום הספציפי בטמפרטורה ממוצעת של נוזל הקירור של 70 מעלות צלזיוס (לדוגמה, לחלקים מברזל יצוק המוכר לכולם יש הספק של 150 וואט כל אחד). ערך זה חייב להיות מצוין בדרכון הטכני של כל מוצר..

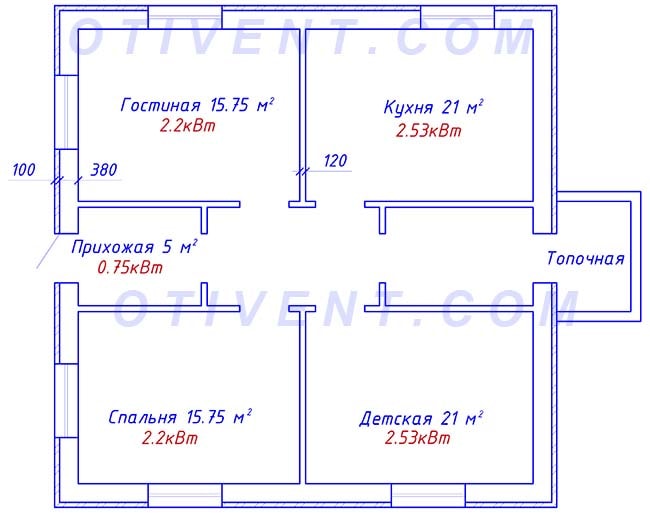

החישובים יכולים להתבסס על נפח החדר – 41 וואט למ״ק נחשבת לנורמה מספקת. מחושב בנפח החדר (אורך × רוחב × גובה) וכפל אותו ב- 41, אנו מקבלים את הכמות הנדרשת של אנרגיה תרמית לחימוםו. נותר רק לחלק את הערך המתקבל בכוח הספציפי של המדור – זה יהיה המספר הנדרש שלהם. זה מעוגל למעלה.

עם זאת, חישוב זה חל על חדר בעל קיר חיצוני אחד וחלון אחד. בפועל, יש לבצע כמה התאמות לחישובים, על סמך מאפייני החדר ומיקום הרדיאטורים בו:

  • חדר פינתי עם שני קירות חיצוניים ידרוש עלייה של 20% ביכולת החימום. אם יש שני חלונות בחדר כזה, אז התיקון עולה ל -30%.
  • עבור חדרים עם חלונות צפונה או צפון מזרחית, יש להגיע עוד 10%.
  • אם הרדיאטורים יסתתרו בנישות מתחת לאדני החלון, יש לספק 5% כדי לפצות על אובדן העברת החום שלהם..
  • לעתים קרובות, רדיאטורים מכוסים בסורגים או מסכים דקורטיביים. זה, כמובן, מפחית את יעילות העברת החום, וכדי לפצות על ההפסדים, תצטרכו להוסיף עוד 15% לסך ההספק הנדרש..

במקרה שבו חדרים מתקשרים אינם מופרדים על ידי דלת, החישוב מתבצע על פני שטחם הכולל במיקום יחסי של סוללות..

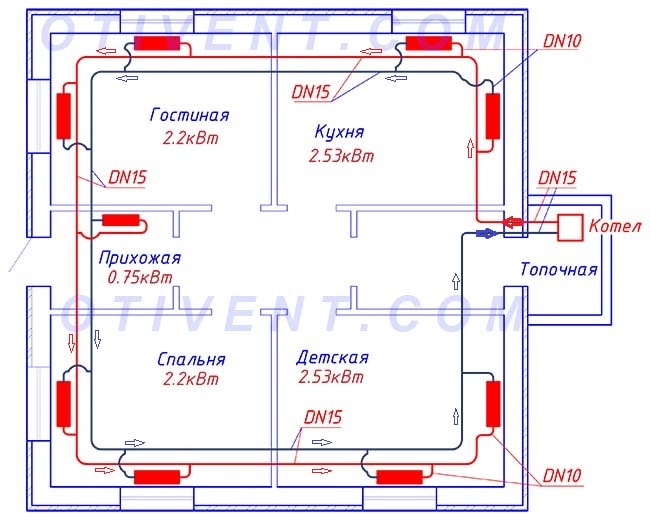

ניתן להתקין רדיאטורים בכל מקום נוח להפצת חום באופן שווה

לחימום אחיד, מומלץ לא להגביל את עצמנו בהצבת רדיאטורים רק מתחת לחלונות, אלא לפזר אותם באופן שווה על פני מספר נקודות סביב היקף החדר..

לאחרונה, קונווקטים של רצפה נסתרת הפכו לפופולריים מאוד. הם יוצרים זרמים עוצמתיים של אוויר מחומם, משמשים כווילון תרמי יעיל ממקורות קרים – חלונות ודלתות. חלק מהדגמים מצוידים במאווררים כדי לכוונן את זרימת האוויר שנוצר.

ולבסוף, המקור העיקרי או הנוסף לחימום החלל יכול להיות רצפות מים “חמות” המוסתרות על ידי המגהץ הרצפתי. להלן שיטות חישוב שונות לחלוטין, כך שנושא זה יידון בפרסום נפרד..

מערכת חימום סגורה: הבדלים מפתיחה.

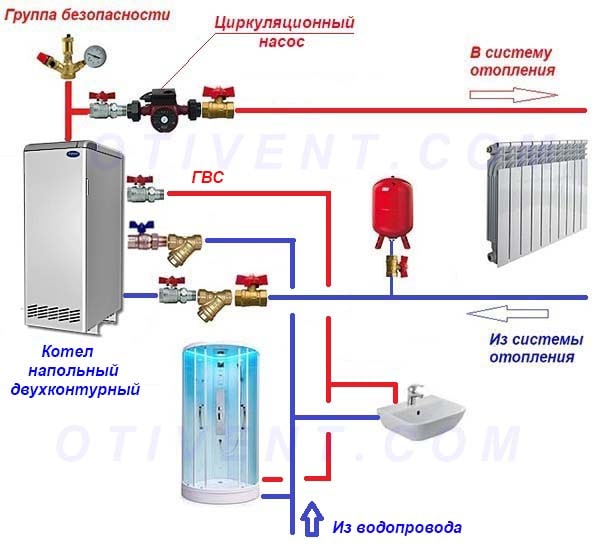

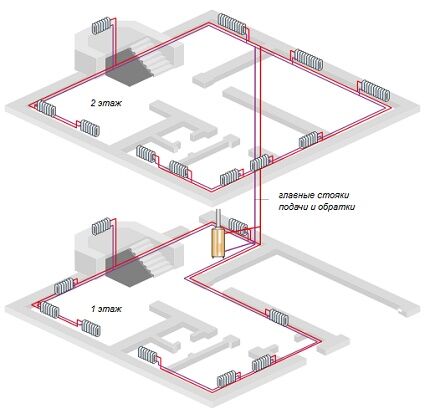

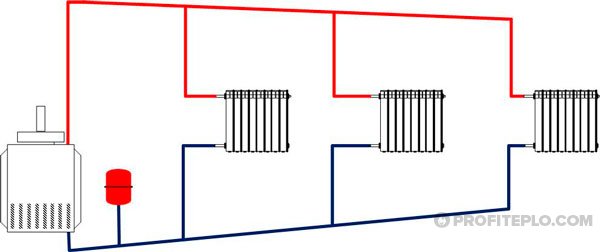

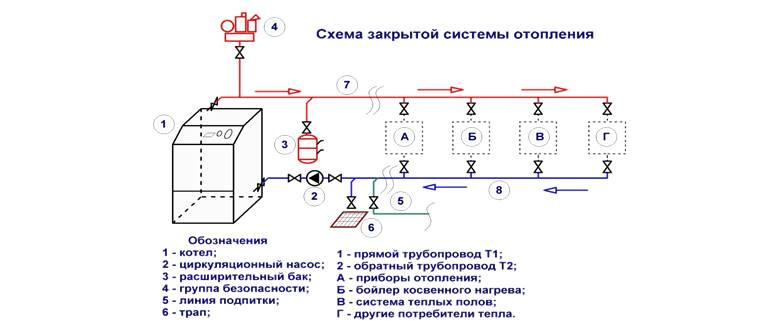

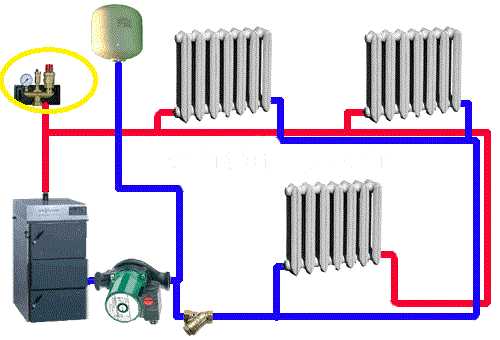

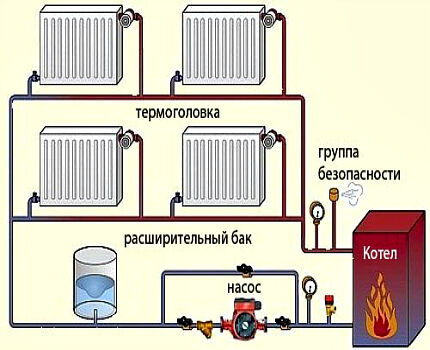

תרשים מערכת חימום סגור

רשת זו כוללת את האלמנטים הבאים:

  • דוד לחימום נוזל הקירור
  • שסתום אוורור אוויר

    דיאגרמת פעולת אוורור

    שסתום תרמוסטטי

  • התקני חימום (סוללות, חימום תת רצפתי וכו ‘)
  • צינורות
  • מיכל הרחבה מסוג סגור, כלומר אטום מהסביבה

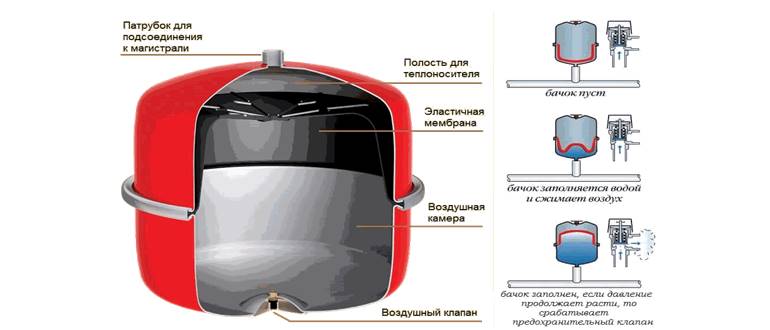

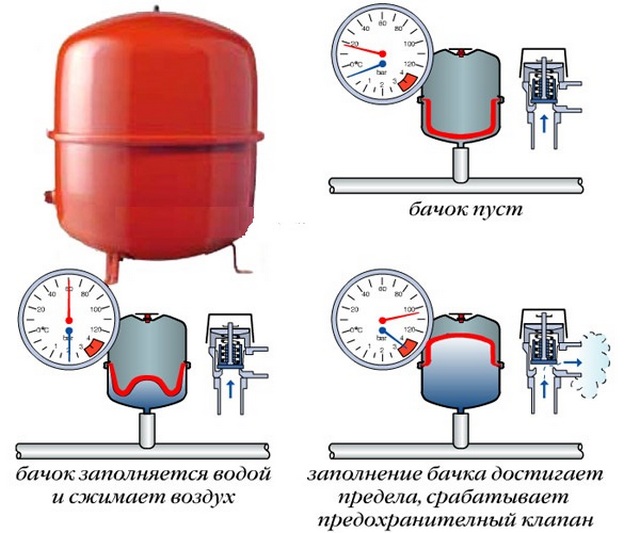

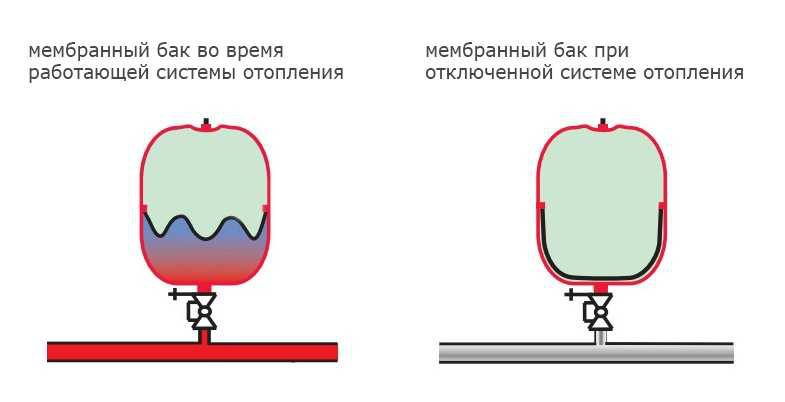

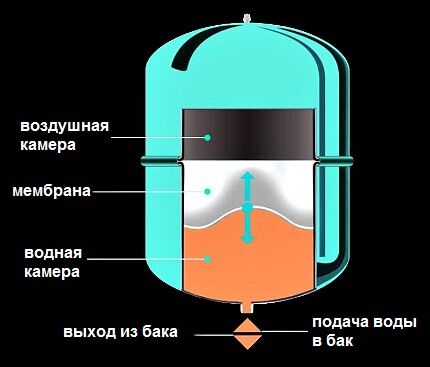

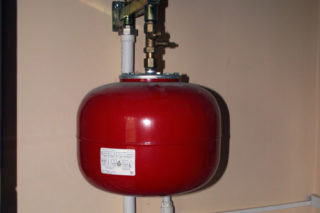

    מיכל הרחבה למערכת חימום סגורה

    מיכל הרחבה למערכת חימום סגורה

  • שסתום איזון
  • שסתום כדור
  • מד לחץ
  • חיבור אלמנטים

ההבדל העיקרי בין מערכת אספקת חום סגורה ופתוחה הוא שבסוג סגור, נוזל הקירור מבודד לחלוטין מהסביבה..

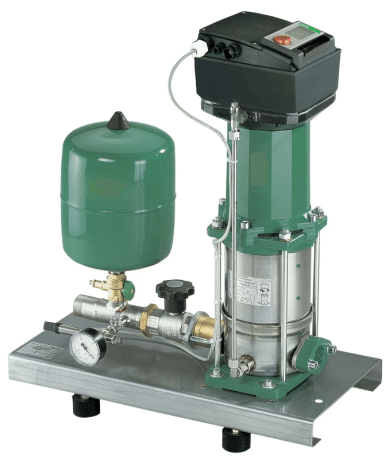

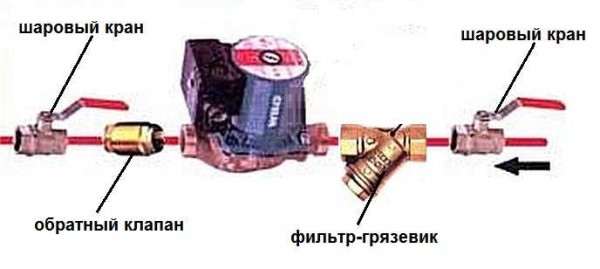

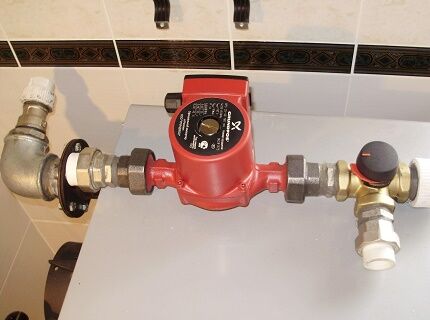

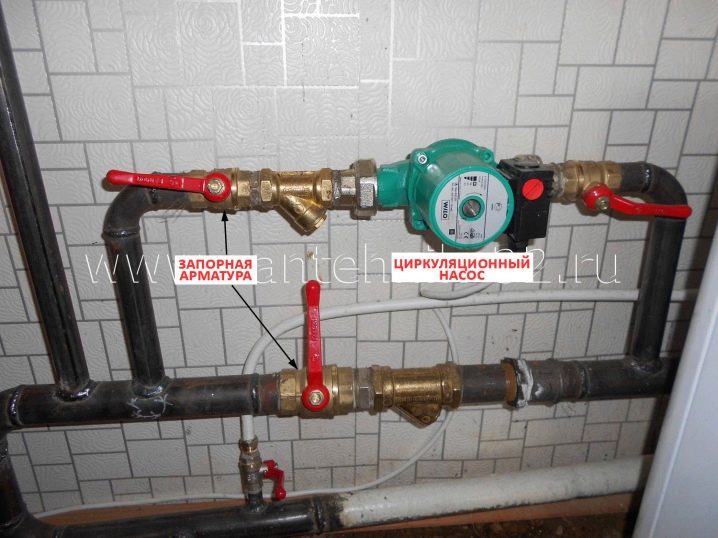

משאבת מחזור במערכת חימום סגורה

משאבת מחזור במערכת חימום סגורה

מערכת זו כוללת משאבה מובנית המאפשרת זרימת נוזלים. תוכנית כזו מבטלת מספר רב של חסרונות הקיימים באספקת חום פתוחה..

מערכות חימום אוטונומיות

המים, המתמלאים בדוד, בצינורות וברדיאטורים, מתרחבים כאשר מחממים אותם. הלחץ בפנים עולה בחדות. אם אינך מספק את האפשרות להסיר את כמות המים הנוספת, המערכת תקרע. פיצוי על שינויים בכמויות המים עם שינויי טמפרטורה מתרחש בכלי הרחבה. ככל שהטמפרטורה עולה, עודפי מים זזים לתוך כלי ההתרחבות. ככל שהטמפרטורה יורדת, המערכת מתחדשת במים מכלי ההרחבה.

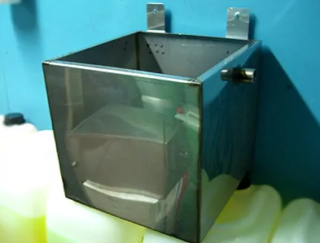

  • המערכת הפתוחה מחוברת באופן קבוע לאטמוספירה באמצעות כלי הרחבה פתוח. הכלי עשוי בצורה של מיכל מלבני או עגול. הטופס לא משנה. חשוב שיהיה לו מספיק יכולת להכיל את כמות המים הנוספת הנוצרת מההתרחבות התרמית של המים במחזור. כלי ההרחבה ממוקם בחלק הגבוה ביותר של מערכת החימום. הכלי מחובר למערכת החימום באמצעות צינור הנקרא riser. העלייה מחוברת לתחתית הטנק – לקיר התחתון או הצדדי. צינור ניקוז מחובר בחלק העליון של מיכל ההרחבה. הוא מוזרם לביוב או מחוץ לבניין. יש צורך בצינור ניקוז במקרה שהמיכל מתמלא יתר על המידה. הוא גם מספק חיבור קבוע של המיכל ומערכת החימום לאטמוספירה. אם המערכת מלאה במים באופן ידני בעזרת דליים, המיכל מצויד בנוסף במכסה או פתח. אם קיבולת המיכל נבחרה נכון, מפלס המים במיכל נבדק לפני הפעלת החימום. לחץ המים ב”מערכת פתוחה “שווה ללחץ האטמוספרי, ואינו משתנה כאשר טמפרטורת המים המסתובבים במערכת משתנה. אין צורך בהתקן הצטברות לחץ.
  • המערכת הסגורה מבודדת מהאטמוספירה. כלי ההרחבה אטום. צורת הכלי נבחרת כך שתעמוד בלחץ הגדול ביותר עם עובי דופן מינימלי. בתוך קנה הכלי יש קרום גומי, המחלק אותו לשני חלקים. חלק אחד מלא באוויר, החלק השני מחובר למערכת החימום. ניתן להתקין את כלי ההרחבה בכל מקום במערכת. כאשר טמפרטורת המים עולה, העודף נכנס לכלי ההתרחבות. אוויר או גז במחצית השנייה של הממברנה נדחסים. כשהטמפרטורה יורדת, הלחץ במערכת יורד, מים מכלי ההתרחבות נאלצים לצאת מכלי ההרחבה על ידי האוויר הדחוס לתוך המערכת. במערכת סגורה הלחץ גבוה יותר מאשר במערכת פתוחה ומשתנה ללא הרף בהתאם לטמפרטורת המים במחזור. בנוסף, מערכת סגורה מצוידת בהכרח בשסתום בטיחות במקרה של עלייה מסוכנת בלחץ והתקן שחרור אוויר..

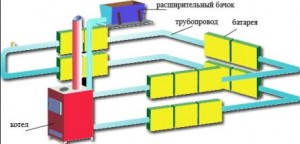

מערכת חימום פתוחה

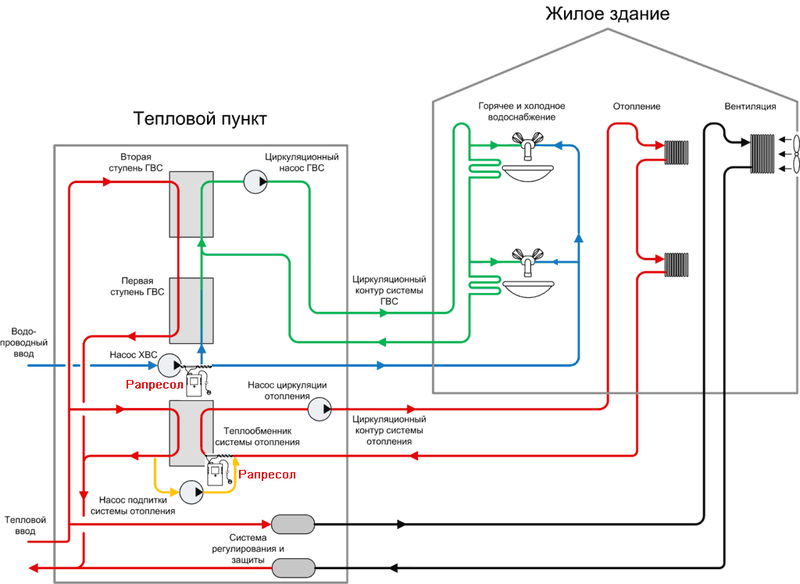

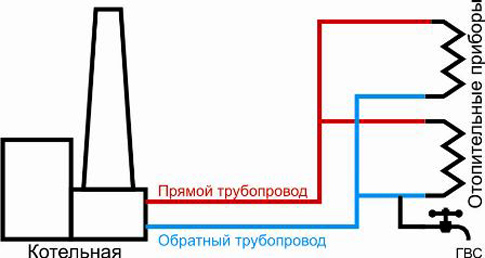

חימום מרחוק

מי חימום מרכזי מחוממים בחדר דוד מרכזי או בתנ”ך. כאן מתקיים פיצוי על הרחבת המים עם שינויי טמפרטורה. לאחר מכן, מים חמים נשאבים לרשת החימום באמצעות משאבת מחזור. בתים מחוברים לרשת החימום עם שני צינורות – ישירים והפוכים. הכניסה לבית דרך צינור ישיר, המים מתחלקים לשני כיוונים – לחימום ולאספקת מים חמים.

  • מערכת פתוחה. מים עוברים ישירות לברזי מים חמים, והם מוזרמים לביוב לאחר השימוש. “מערכת פתוחה” היא פשוטה יותר מאשר מערכת סגורה, אך בבתי דודים מרכזיים ובמפעלי CHP יש צורך בטיפול נוסף במים – טיהור והסרת אוויר. עבור התושבים, מים אלה יקרים יותר ממי ברז, ואיכותם נמוכה יותר..

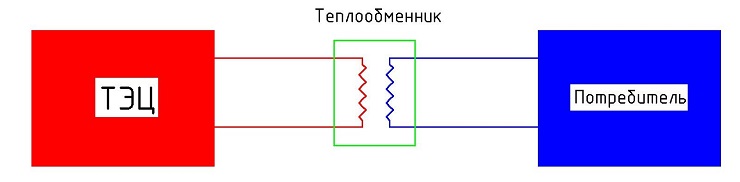

  • מערכת סגורה. המים עוברים דרך הדוד, מפזרים חום למי ברז לחימום, מתחברים למי החזרה לחימום וחוזרים לרשת החימום. מי הברז המחוממים מסופקים לברזי המים החמים. מערכת סגורה, בשל השימוש במחליפי חום, קשה יותר מאשר מערכת פתוחה, אך מי ברז אינם כפופים לעיבוד נוסף, אלא רק מתחממים.

מערכת חימום סגורה

מערכת חימום סגורה

המונחים “מערכת פתוחה” או “מערכת סגורה” אינם מיושמים על כל מערכת החימום המרכזית של עיר או כפר, אלא על כל בית בנפרד. במערכת חימום מרכזית אחת אפשר לחבר בתים עם “מערכת פתוחה” ו”מערכת סגורה “כאחד. יש להשלים מערכות פתוחות בהדרגה עם מחליפי חום ולהפוך למערכות סגורות.

תכונות ההבדל בין תפקוד מעגל סגור למעגל פתוח הן כדלקמן:

  • הרחבת הנוזל הנובעת מהחימום שלו בדוד מתוגמלת במיכל הרחבת הסרעפת. לאחר שהתקרר נוזל הקירור שנכנס למיכל, הוא חוזר למערכת שוב. לפיכך, הוא שומר על לחץ קבוע..
  • יצירת הלחץ הנדרש מתרחשת אפילו בשלב התקנת מעגל החימום.
  • זרימת הנוזל מתבצעת רק בעזרת משאבה. כתוצאה מכך, המעגל הסגור תלוי לחלוטין בזמינות החשמל (בנוסף למקרים של חיבור גנרטור אוטונומי).
  • הימצאות משאבת מחזור אינה מטילה מגבלות קפדניות על קוטר הצינורות המשמשים. בנוסף, הצינור לא חייב להיות ממוקם עם שיפוע. התנאי העיקרי הוא מיקום המשאבה ב”החזרה “, כך שנוזל הקירור המצונן נכנס אליה..
  • חוסר בשיפוע הצינור יכול לשחק תפקיד שלילי. ואכן, אפילו בשיפוע קל, המערכת תתפקד ללא חשמל. ועם סידור אופקי של צינורות, מערכת זו אינה פועלת. מינוס זה של המעגל הסגור מכסה את היעילות הגבוהה שלו ויתרונות נוספים..
  • ההתקנה של רשת זו פשוטה וניתנת ליישום בכל מקום, ללא קשר לאזורם. בנוסף, בידוד הקו אינו נדרש, שכן הצינורות מתחממים מהר מאוד..
  • בסוג הסגור אפשר להשתמש בנוזל הקפאה כמוביל חום במקום במים. כמו כן, תכנית זו מתכלת פחות, בשל הידוקה..
  • למרות העובדה שהמערכת סגורה מהסביבה, ניתן לשבור את אטימותה. זה יכול לקרות במפרקי המעגל, או בשלב מילויו בנוזל קירור. גם המקומות של עיקולי צינורות ונקודות עליונות הם קריטיים במיוחד. על מנת להיפטר מעומס האוויר, הרשת מצוידת במבצעים. שסתומים וברזים של מייבסקי. אם ישנם התקני חימום מאלומיניום במעגל, יש צורך בפתחי אוורור (כאשר אלומיניום ונוזל הקירור באים במגע, חמצן משתחרר).

    אוורור אוויר במערכות חימום סגורות ופתוחות

    אוורור אוויר במערכות חימום סגורות ופתוחות

בנוסף, כדאי להקפיד על מספר כללים להתקנה והפעלת מערכת סגורה:

  • נוזל הקירור חייב לנוע באותו כיוון כמו האוויר. כלומר מלמטה למעלה.
  • לאחר הפעלת המערכת, פתח את ברזי יציאת האוויר וסגור את ברזי ניקוז המים.
  • ברגע שיוצאים מים מברז יציאת האוויר, סגור אותו.
  • רק לאחר כל האמור לעיל, הפעל את משאבת המחזור.

לפי סוג החיבור של הבניין לרשתות חימום

מערכות סגורות (מובנות בהקשר זה) הן בניית מערכות חימום המחוברות לרשתות חימום חיצוניות באמצעות מחליף חום. כלומר, מערכת החימום של הצרכן אינה מחוברת בשום צורה לרשתות חיצוניות, ומכאן השם “סגור”.

למעשה סוג זה של חיבור נקרא נכון – עצמאי

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

עם חיבור זה, נוזל הקירור מהמקור (CHP) מסתובב דרך מחליף החום, ונותן חום.

כאשר מתכננים את כל מערכת החימום של אובייקט, למשל, בניין מגורים למגורים, מתברר איזה סוג של מחליפי חום מתאימים: פגז וצינור, פגז ולוח או שיש צורך לרכוש מחליף חום צלחת..

במקרה זה, מחליף החום מותקן בתחנת החימום הבודדת של הבניין (ITP).

נכון לעכשיו, חיבור מסוג זה מחליף את זה המיושן – תלוי.

מערכות פתוחות הן מערכות חימום המחוברות ישירות לרשתות חימום, או באמצעות מעלית. במקרה זה, נושא החום מגיע מרשתות חימום חיצוניות לצרכן הסופי, לאחר שעבר בעבר במעלית כדי להוריד את הטמפרטורה.

טמפרטורת האספקה ​​ברשתות החימום היא 110-150 ° C, לא ניתן להשתמש בנוזל קירור חם כזה במערכות חימום, שכן יתכנו כוויות מרדיאטורים וצינורות.

המעלית, בנוסף להורדת הטמפרטורה של נוזל הקירור, מבצעת פונקציה נוספת – היא יוצרת את הלחץ הדרוש לתנועת נוזל הקירור במערכת הפנימית (איור 4).

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

ההבדלים העיקריים

ההבדל בין מערכת חימום פתוחה וסגורה הוא כדלקמן:

  1. מיקום מיכל ההרחבה. בשטח פתוח – הקומה העליונה של בית פרטי או גג של בניין רב קומות. מותר להכניס מיכל סגור לכל מקום.
  2. בידוד מגישה לאוויר. שלא כמו קו פתוח, קו סגור מוגן מפני חדירת זרמי אוויר. לחץ נוסף בנקודות העליונות מבטל את שידור הסוללות.
  3. מורכבות הסידור. מערכת פתוחה תהיה שונה ממערכת סגורה מבחינת סוג הצינור. מוצרים בקוטר גדול מותקנים תוך התחשבות במיקום הרדיאטורים, בשיפוע האוויר, בנוכחות סיבוב ועליות.
  4. עלויות ארגון. אספקת חום ומים סגורה דורשת עלויות כספיות לרכישת צינורות בעלי קירות עבים. אתה יכול לחסוך כסף על מערכת פתוחה באמצעות קווים בקוטר קטן.
  5. רמת רעש. מחזור כפוי בקו סגור כרוך בשימוש במשאבה. כאשר הוא מותקן כראוי, הציוד יהיה שקט.

יצירת חימום בית מסוג סגור תחסוך בין 10 ל -40% ממשאבי האנרגיה בשנה.

יתרונות וחסרונות של מערכות פתוחות

למערכת החימום הפתוחה, כמו לכל המצאה אנושית אחרת, יש יתרונות משלה ולמרבה הצער חסרונות. אבל נתחיל מהטוב – עם המקצוענים.

  • החדר יחומם באופן שווה במיוחד, מה שיוצר את האווירה הנוחה והנעימה ביותר בבית.
  • מערכות כאלה אינן תלויות לחלוטין באספקת החשמל, שכפי שכולנו יודעים, אוהבת להיעלם כאשר אנו מצפים לכך..
  • התקנת מערכות פתוחות היא פשוטה למדי, כמו גם תחזוקה נוספת שלהן..
  • למערכת זו אין משאבה למחזור הדם, אשר לעתים קרובות מתקלקלת, כמו כל המנגנונים העקרוניים, שבגללה חיי השירות שלה ארוכים למדי.
  • לבסוף, אותו חוסר במשאבה נותן יתרון נוסף – במהלך הפעולה, המערכת לא תרעיש או תרטוט, כך שלא תחוו אי נוחות..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

אך, למרות היתרונות הרבים, הפופולריות של מערכות מסוג פתוח נופלת מדי שנה בשל כמה מהחסרונות שיש לה. והם (חסרונות) הם כדלקמן.

  • לוקח הרבה זמן לחמם את הצינור ואת כל הרדיאטורים..
  • עלויות חומר גדולות הקשורות לצורך בצינורות בקוטר גדול.
  • כפי שצוין לעיל, אינך יכול להשתמש לא במים, אלא בנוזל קירור כנוזל קירור..
  • הכנת תוכנית חימום כרוכה בקשיים מסוימים הקשורים לעובדה כי החלקים האופקיים של הצינורות צריכים להיות ממוקמים במדרון..
  • אוויר יכול להיכנס למערכת עקב שימוש בכלי הרחבה דולף.
  • יתרה מכך, אותו מיכל מהווה סיכון להקפאת מים..
  • לבסוף, אין שימוש במשאבת סירקולציה, כך שאורכה הכולל של המערכת צריך להיות לא יותר מ -30 מטר ריצה..

כפי שאנו יכולים לראות, ישנם יותר מינוסים מאשר פלוסים. כך שמערכת פתוחה אינה מתאימה לבתים בעלי מספר קומות או שהם גדולים מהממוצע..

מערכת חימום פתוחה: תכונות עיצוב וביצועים

התוכנית של מערכת חימום פתוחה פותחה לפני זמן רב למדי ושימשה (ועדיין משמשת) ביעילות לספק חימום איכותי וזול של כל בתים. מערכת כזו נקראת גם סגסוגת עצמית או כוח משיכה – תכונות אלה ניתנות על ידי תכונות העיצוב והציוד המשמש.

יש לציין כי מערכות החימום הפתוחות והסגורות דומות במקצת, אך לפתיחה יש עקרון פעולה מקורי למדי. מהות תפקודה של מערכת חימום כזו נעוצה בעובדה שהמים המחוממים על ידי הדוד נעים ממש בכוח המשיכה במעלה הצינורות. למעשה, המים נוטים מאזור של לחץ מוגבר לאזור נמוך יותר, ובכך מספקים חימום של רדיאטורים לחימום..

מכיוון שמערכת החימום פתוחה, הוראות ההתקנה מניחות שימוש במיכל הרחבה מיוחד. אגב, הוא אינו אטום, פתוח, ולכן מתקשר עם האטמוספירה ללא בעיות, ומספק זרימה טבעית ואיכותית של נוזל הקירור.

מערכת חימום פתוחה: שני חלקים של שלם אחד

סידור מערכת פתוחה במו ידיכם דורש בהכרח לקחת בחשבון את העובדה שהיא מחולקת על תנאי לשני מרכיבים, בהם מתרחשים תהליכים שונים. החלק הראשון הוא נוזל הקירור, המחומם על ידי הדוד ומסופק למכשירי החימום. החלק השני הוא ירידה בלחץ עקב קירור המים וזרימתם למקור החום דרך “החזרה”.

שני מרכיבי מערכת כזו חשובים, מכיוון שאם הם מתפקדים ביעילות וממלאים את כל המשימות, ניתן להבטיח שימוש רציונלי בחום לחימום המקום..

דרישות מיוחדות לתהליך ההתקנה של המערכת

מערכת פתוחה מודרנית דורשת גישה זהירה לתהליך התקנת הציוד.

בין הדרישות הבסיסיות ביותר הן:

  1. מקור החום במערכת מותקן בנקודה הנמוכה ביותר, ואילו מיכל ההרחבה הוא הגבוה ביותר;
  2. ביציאת הדוד, הצינורות לאספקת אמצעי החימום חייבים להיות בקוטר הגדול ביותר. צינורות צרים יותר משמשים בחלקים אחרים של המערכת על מנת ליצור לחץ אופטימלי;
  3. יש להגדיל את העלייה בכדי ליצור את לחץ נוזל הקירור הנדרש במערכת, על מנת להבטיח את התפלגותו האחידה לאורך כל ההיקף;
  4. במערכת פתוחה צריך להיות מינימום של ענפים ופניות, חיבורים – אם בכלל, אי אפשר להשיג את לחץ רמת ההפעלה האופטימלי.

המערכת הפתוחה היא הבחירה האידיאלית עבור חללים קטנים, בתים כפריים קומפקטיים וקוטג’ים. יש לציין כי עבור מערכת כזו, חשוב לעמוד במגבלת השטח – היא כ -150 מ”ר. מטרים. זרימת הדם הטבעית במערכת מבטיחה את האוטונומיה שלה, מבטלת את הצורך להשתמש בחשמל.

חָשׁוּב. אם אתה רוצה להשיג מערכת חימום יעילה, התקן משאבת סירקולציה. המערכת תוכל לעבוד איתה ובלעדיה, ובכך לשלב את היתרונות של מחזור כפוי וטבעי.

אם נדבר על שימוש במערכת פתוחה על שטחים גדולים, אז זה יהיה קצת לא מעשי ואפילו קצת לא רווחי. העניין הוא שהמחזור הטבעי לא יכול להתמודד עם שטח גדול של הצינור, הוא פשוט לא “מניע” את נוזל הקירור דרך כל הרדיאטורים, ושומר על הטמפרטורה ההתחלתית שלו.

“לנינגרדקה”

ציוד חימום מודרני וטכנולוגיות חדשות תרמו לשיפור הניכר של לנינגרדקה. מערכת זו השיגה טיפול משופר ופונקציונליות מוגברת. ההבדלים העיקריים בין “לנינגרדקה”:

  • זרימה חופשית של נוזל הקירור;
  • נוכחות של מקור חימום;
  • התקנת רדיאטורים סביב ההיקף.

הצינור יכול להיות אופקי או אנכי, עם סוג חיבור עליון או תחתון. האפשרות הראשונה נחשבת ליעילה יותר מבחינת יעילות תרמית, ומערכת החיבור התחתונה נבדלת על ידי קלות ההתקנה.

“עַכָּבִישׁ”

  • הדרך האופטימלית להפצה הידראולית של נושאת החום;
  • איסוף מים מקוררים מסוללות רדיאטור לצינור אופקי;
  • אין צורך לבצע את החיווט העליון מהסוג האופקי

מערכת חימום פתוחה וסגורה, ההבדל בתפעול ובעיצוב.

בהתבסס על האמור לעיל, מערכות סגורות ופתוחות נבדלות:

  1. עלות אספקת החום הפתוח נמוכה יותר, במיוחד עם מחזור הכבידה, בהיעדר משאבה ושסתומי כיבוי. אך יחד עם זאת, התקנתו בבית פרטי תשפיע על כל שטח המקום, מהמרתף ועד עליית הגג. בנוסף, יש צורך בהתאמה לשיפועי הקו וקטרי הצינור..
  2. התקנת מעגל סגור, בנוסף להנחת הצינור, כרוכה בהתקנת מספר רב של אלמנטים נוספים.
  3. היעילות של מעגל סגור תהיה גבוהה יותר בכל מקרה.
  4. במעגל סגור אפשר להשתמש בנוזל קירור שאינו מקפיא – אנטי -הקפאה (האפשרות הטובה ביותר עבור בתים פרטיים שאינם מחוממים בחורף)
  5. במערכת פתוחה, נדרש ניטור מתמיד אחר מפלס נוזל הקירור, עקב התאדותו לסביבה.
  6. הסוג הסגור הוא תנודתי, בשל הפעולה המתמדת של משאבת המחזור (הבעיה נפתרת על ידי התקנת גנרטור חשמלי אוטונומי, אך יחד עם זאת כדאי לשקול את העלויות בהיעדרה)
  7. התקנת סוג פתוח של אספקת חום מוגבלת על ידי השטח הכולל של המקום, בניגוד לאזור סגור..
  8. חיי השירות של מערכת סגורה ארוכים יותר בשל היעדר כמעט מוחלט של קורוזיה.

הבחירה הסופית של מערכת חימום סגורה או פתוחה תלויה בתנאים ובמקום ההתקנה שלה. אך עליך לזכור כי להתקנת מערכת סגורה עליך להיות בעל כישורים מסוימים או לפנות לייעוץ מקצועי.

תהליך הפעלה של מערכת חימום הכבידה הפתוחה

בבתים מודרניים מערכות חימום פתוחות אינן מספקות לעתים רחוקות; טכנולוגיות כאלה נחשבו מזמן לשריד של העבר. אבל הם עדיין קיימים, לכן כדאי לשקול כיצד למלא אותם במים. בכל מערכת חימום כזו, קיים מיכל הרחבה בנקודה הגבוהה ביותר; הוא נועד לצבור מים לאחר עלייה בנפחו במערכת עם לחץ מוגבר במהלך עליית הטמפרטורה. המיכל הוא מיכל פתוח עם או בלי מכסה. דרך המיכל המערכת מתמלאת במים. כמויות גדולות של נוזלים, כמובן, יהיו די בעייתיות למילוי מיכלים קטנים, יתר על כן, עד לנקודה הגבוהה ביותר.

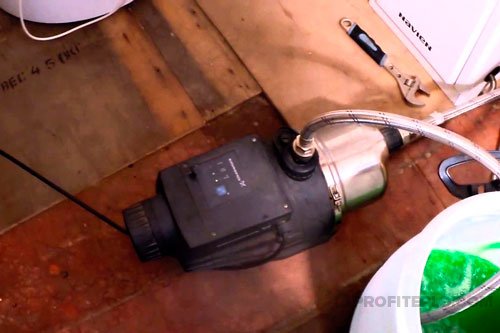

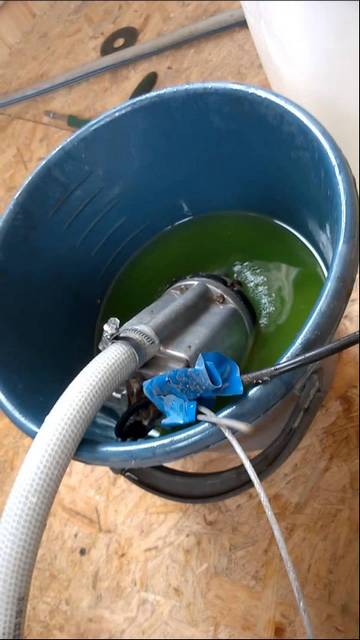

הרציונלי ביותר יהיה להשתמש במשאבת רטט קונבנציונאלית לשימוש ביתי. לשם כך, הכינו מיכל מרווח, מלאו אותו במים. הצינורות שהוכנו בעבר מחוברים למשאבה בעזרת מהדקים. למשאבה כזו מבנה מסוג שקוע. יש להוריד את הצינור שדרכו תתבצע צריכת המים למיכל המים המוכן. הצינור שממנו ייזרקו המים טובל במיכל הרחבה. המשאבה מופעלת, הלחץ במערכת צריך להיות מאחת וחצי לשתי אטמוספרות. בעת הורדה, הוסף מים למיכל המוכן והוריד את הצינור לתוכו למטה. כאשר מתחם החימום מלא, המים יהיו גלויים בתחתית מיכל ההרחבה, המערכת יכולה להיחשב כמלאה.

מערכת חימום סגורה בבית פרטי סוגי ותכניות של מערכות חימום סגורות

תרשים התקנה של מערכת חימום מים חמים.

עודף אוויר ייצא מהצינורות בשריפה הראשונה דרך המרחיב. יש לציין כי במהלך עונת החימום, כאשר המערכת שומרת על טמפרטורה גבוהה כל הזמן, המים יתאדו בהדרגה מהמרחיב. יש צורך להשלים על ידי הוספת מים למרחיב לרמה הנדרשת. כמו כן, עליך לעקוב אחר הטמפרטורה במדחום המחובר לדוד החימום. בהגיעו לרמתו מעל 80 מעלות צלזיוס, המים יתחילו בקרוב להתבשל ולהתיז החוצה. במקרה זה, יש צורך לחסום את הגישה של חמצן לתנור כדי להפחית את עוצמת הבעירה..

לחץ במערכת חימום סגורה

במעגלי חימום סגורים משתמשים בשלושה סוגי משאבות. הם מובחנים על ידי הלחץ של עמודת המים:

  • 4;
  • 6;
  • 8 מטר

בהתאם, הלחץ מופץ בפרופורציות:

  1. 0,4.
  2. 0.6.
  3. 0.8 בר.

למשק בית פרטי בשטח של כמאתיים מ”ר מספיק לחץ של 4 מטרים. אם השטח הוא שלוש מאות מטרים רבועים, אז נדרשת משאבה של 0.6 בר, ואם השטח הוא יותר מ -500 מטר רבעון, אז יידרש לחץ של 0.8 בר. כל המשאבות מסומנות עם אינדיקטורים טכניים. הלחץ נמוך יחסית, יש גם שסתומי בטיחות, פיצוץ במעגלי חימום סגורים בלתי אפשרי.

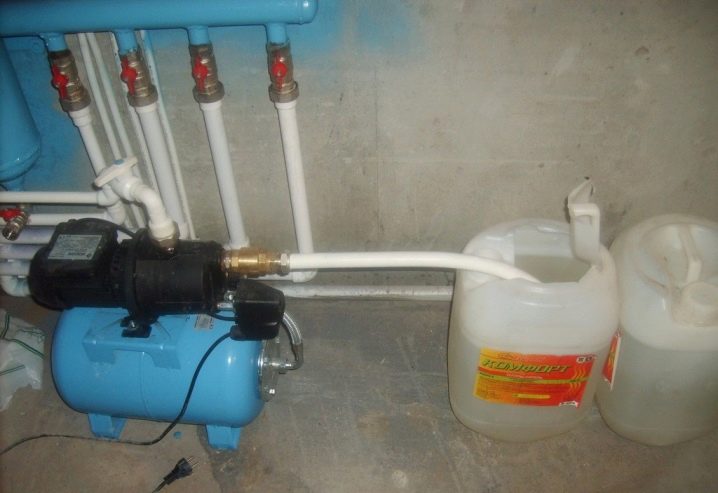

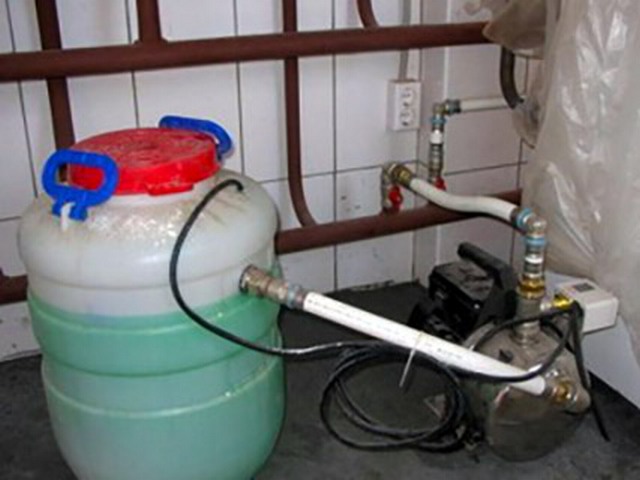

כיצד למלא מערכת סגורה

תחילת העבודה מתחילה בבידוד כל מכשירי החימום מרשת החשמל. מנופים משמשים לשם כך. איפור ממימן נדלק, המעגלים מתמלאים בהדרגה ואילו האוויר יוצא בהדרגה.

לאחר שהלחץ הופך לבר אחד (אנו עוקבים אחר הקריאות של מד הלחץ), עוצרים את אספקת המימן, מפעילים את המשאבה להסרת האוויר שנותר. כל פעם עליך לפתוח את הברזים, לדמם את האוויר באמצעות מכשיר מייבסקי. לאחר מכן, הדוד והמשאבה מופעלים, אנו מחממים את נוזל הקירור ושוב עושים טיהור בסוללות. לאחר פעולה זו הלחץ עולה ל -2.2 בר, הטמפרטורה בדוד אינה עולה על 85 מעלות צלזיוס..

המערכת מוגנת באופן אמין מפני חדירת אוויר, אולם אי אפשר להסיר את כל האוויר ב 100%. הוא מתחמם עם הזמן ויכול לגרום לחסימות שעלולות לגרום לתקלה. מנוף מייבסקי הוא אמצעי יעיל לסילוק עודפי אוויר. מפרידים משמשים גם באופן פעיל, הממוקמים במעגל עצמו..

לעבודה רציונלית יותר על כל המעגלים הסגורים, נעשה שימוש בטרמוסטט, זה נותן את ההזדמנות לאנרגיה רצינית

סוגי מערכות סגורות

לפני רכישת ציוד חימום, אביזרי צנרת וחומרים, עליך לבחור את מערכת המים הסגורה המועדפת. אדוני האינסטלציה מתרגלים התקנה של ארבע תוכניות בסיסיות:

  1. צינור יחיד עם חיווט אנכי ואופקי (לנינגרד).
  2. אספן, אחרת – קרן.
  3. מבוי סתום עם שני צינורות עם זרועות באורך זהה או אחר.
  4. לולאת טיכלמן – חיווט מעגלי עם תנועת מים חולפת.

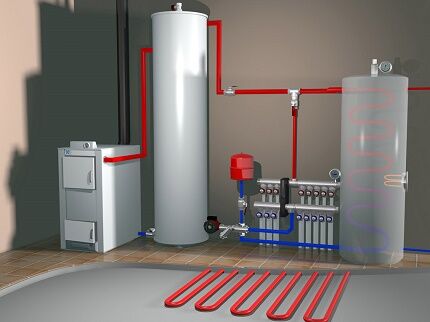

מידע נוסף. מערכות חימום סגורות כוללות גם חימום תת רצפתי. החישוב וסידור קווי המתאר של הרצפה הרבה יותר קשים מהרכבת חימום הרדיאטור; לא מומלץ למתחילים לבצע התקנה כזו..

תוכנית הקומה הראשונה של בית כפרי היא 100 מ

אנו מציעים לשקול כל תוכנית בנפרד, ולנתח את היתרונות והחסרונות. כדוגמה, בואו ניקח פרויקט של בית פרטי בן קומה אחת בשטח של 100 מ”ר עם חדר דוד צמוד, שהפריסה שלו מוצגת בשרטוט. כמות עומס החום לחימום כבר חושבה על פי ההוראות, כמות החום הנדרשת מצוינת עבור כל חדר.

התקנת רכיבי חיווט וחיבור למקור חום זהים בערך. התקנת משאבת סירקולציה מסופקת בדרך כלל בחזרה, לפניה מותקנת שקע, צינור איפור עם ברז ומיכל הרחבה (במבט במורד הזרם). צינורות אופייניים לדוד מוצק וגז מוצגים בתרשימים.

תרשים חיבור מפורט

מיכל ההרחבה באיור אינו מוצג באופן מקובל

תרשים סכמטי של צנרת דוד גז קומה עם מעגל מים חמים

למידע נוסף אודות שיטות ההתקנה והחיבור של יחידות חימום באמצעות מקורות אנרגיה שונים, קראו את המדריכים הנפרדים:

  • דוד TT;
  • תנור גז;
  • מחולל חום חשמלי.

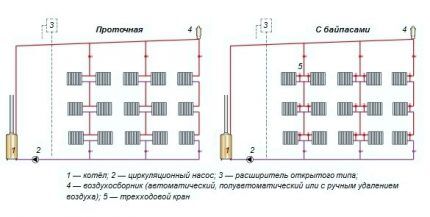

חיווט בצינור אחד

התוכנית האופקית הפופולרית “לנינגרדקה” היא קו טבעת אחד בקוטר מוגדל, שבו כל התקני החימום מחוברים. כשהוא עובר דרך הצינור, זרימת נוזל הקירור המחומם מתחלקת בכל טי וזורמת לתוך הסוללה, כפי שמוצג בסקיצה למטה..

כיצד פועל החיווט בצנרת אחת

לאחר שהגיע לסניף, הזרימה מתחלקת לשני חלקים, כשליש זורם לרדיאטור, שם הוא מקורר וחוזר שוב לרשת הראשית

לאחר שהעבירו חום לחדר, המים המצוננים חוזרים לקו הראשי, מתערבבים עם הזרם הראשי ועוברים לרדיאטור הבא. בהתאם לכך, המחמם השני מקבל מים המקררים ב- 1-3 מעלות, ושוב לוקח ממנו את כמות החום הנדרשת..

חיווט אופקי leningradka

חיווט אופקי בלנינגרד – קו עגול אחד עוקף את כל מכשירי החימום

התוצאה: מים קרים יותר זורמים לכל רדיאטור שלאחר מכן. זה מטיל הגבלות מסוימות על מערכת צינור אחת סגורה:

  1. יש לחשב את העברת החום של הסוללות השלישית, הרביעית והבאה לאחר שולי של 10-30% על ידי הוספת חלקים נוספים.
  2. קוטר הקו המינימלי הוא DN20 (פנימי). הגודל החיצוני של צינורות PPR יהיה 32 מ”מ, מתכת-פלסטיק ופוליאתילן צולב-26 מ”מ.
  3. החתך של צינורות האספקה ​​לתנורי החימום הוא DN10, הקוטר החיצוני הוא 20 ו -16 מ”מ עבור PPR ו- PEX, בהתאמה.
  4. המספר המרבי של מכשירי חימום בטבעת אחת של “לנינגרד” הוא 6 יח ‘. אם תיקח יותר, יהיו בעיות עם הגדלת מספר הקטעים של הרדיאטורים האחרונים והגדלת קוטר צינור ההפצה..
  5. חתך הצינור הטבעתי אינו יורד לאורך כל הדרך.

התייחסות. חיווט בצינור אחד הוא אנכי – עם התפלגות נמוכה או עליונה של נוזל הקירור דרך העליות. מערכות כאלה משמשות לארגון הכבידה בקוטג’ים פרטיים בני שתי קומות או עבודה בלחץ בבנייני דירות ישנים..

מערכת חימום חד צינורות מסוג סגור אינה יקרה אם היא מולחמת מפוליפרופילן. במקרים אחרים, הוא יפגע בכיס שלך בשל מחיר הצינור הראשי והאבזורים (טיז) בגדלים גדולים. כיצד נראה “לנינגרד” בביתנו בן הקומה, מוצג בשרטוט.

עיצוב דירה בלנינגרד בבית בן קומה אחת

מכיוון שמספר המחממים עולה על 6, המערכת מחולקת ל -2 טבעות עם סעפת החזרה משותפת. אי הנוחות בהתקנת חיווט בצינור אחד ניכרת – עליך לחצות את הפתחים. ירידה בקצב הזרימה ברדיאטור אחד גורמת לשינוי בצריכת המים בסוללות הנותרות, לכן איזון ה”לנינגרד “מורכב בתיאום הפעולה של כל המחממים..

היתרונות של ערכת הקורות

מדוע מערכת אספנים קיבלה שם כזה ניתן לראות בבירור בתרשים המוצג. קווי אספקה ​​בודדים של סוכן חימום לכל מכשיר חימום נובעים מהמסרק המותקן במרכז הבניין. ספינות מונחות בצורה של קרניים לאורך השביל הקצר ביותר – מתחת לרצפות.

אספן מערכת הקורה הסגורה מופעל ישירות מהדוד, המחזור בכל המעגלים מסופק על ידי משאבה אחת הממוקמת בתנור. על מנת להגן על הענפים לאוויר במהלך תהליך המילוי, מותקנים שסתומים אוטומטיים על מסרק – פתחי האוורור.

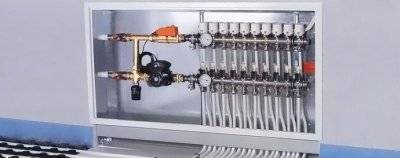

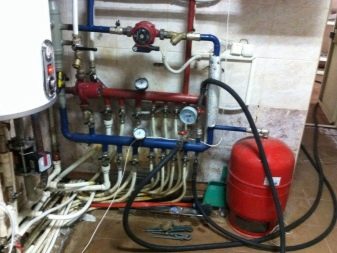

ניתוב מאוורר של צינורות מהמסרק

נקודות החוזק של מערכת האספנים:

  • התוכנית חסכונית באנרגיה, מכיוון שהיא מאפשרת לך למנות במדויק את כמות נוזל הקירור המופנה לכל רדיאטור;
  • רשת החימום קלה להתאים לכל פנים – צינורות האספקה ​​יכולים להיות מוסתרים ברצפה, בקירות או מאחורי תקרה תלויה (מתיחה);
  • איזון הידראולי של ענפים מתבצע באמצעות שסתומים ידניים ומדי זרימה (רוטמטרים) המותקנים על סעפת;
  • מים מאותה טמפרטורה מסופקים לכל הסוללות;
  • פעולת המעגל קלה לאוטומטית – שסתומי הבקרה המגוונים מצוידים בכונני סרוו שסוגרים את הצינור באות התרמוסטטים;
  • ZSO מסוג זה מתאים לבקתות בכל גודל ומספר קומות – בכל רמה של הבניין מותקן אספן נפרד, המפיץ חום לקבוצות סוללות..

מבחינת השקעה כספית, מערכת קורות סגורות אינה יקרה במיוחד. צינורות רבים נצרכים, אך הקוטר המינימלי שלהם הוא 16 x 2 מ”מ (DN10). במקום מסרק מפעל, בהחלט ניתן להשתמש במסרק תוצרת בית, המולחם מטיפי פוליפרופילן או מעוות מאביזרי פלדה. נכון, ללא רוטמטרים, ההתאמה של רשת החימום תצטרך להתבצע בעזרת שסתומי איזון רדיאטורים..

הנחת צינורות לסוללות מתחת לרצפות

סעפת החלוקה מותקנת במרכז הבניין, קווי הרדיאטור מונחים ישירות

ישנם כמה חסרונות בחיווט קרן, אך הם שווים את תשומת ליבך:

  1. התקנה סמויה ובדיקה של צינורות מתבצעת רק בשלב של בנייה חדשה או תיקונים גדולים. זה לא ריאלי להניח חיבורי רדיאטור לרצפות של בית או דירה מיושבים..
  2. רצוי מאוד למקם את האספן במרכז הבניין, כפי שמוצג בשרטוט של בית בן קומה אחת. המטרה היא להפוך את המובילים לסוללות באורך זהה בערך..
  3. במקרה של דליפת צינור המוטמע במגהץ הרצפה, די קשה למצוא את נקודת הפגם ללא מצלמה תרמית. אין ליצור חיבורים במגהץ, אחרת אתה מסתכן בבעיה המוצגת בתמונה.

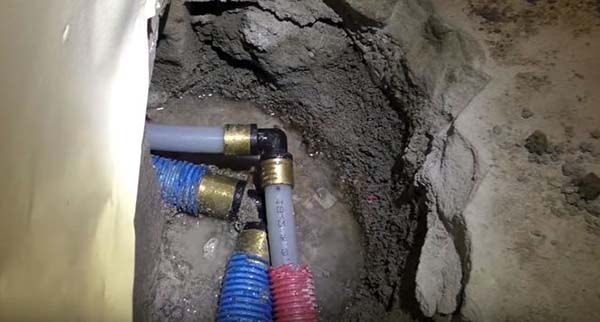

צינור דולף ברצפה

דליפת המפרק בתוך מונולית הבטון

אפשרויות עם שני צינורות

בעת הסדרת חימום אוטונומי של דירות ובתים כפריים, משתמשים בשני סוגים של תוכניות כאלה:

  1. מבוי סתום (שם אחר הוא כתף). המים המחוממים מופצים למכשירי החימום דרך קו ראשי אחד, והם נאספים וזורמים חזרה לדוד דרך הקו השני..
  2. לולאת טיכלמן (חיווט עובר) היא רשת מעגלית דו צינורות, שבה נוזל הקירור המחומם והקורר נע באותו כיוון. עקרון הפעולה דומה – הסוללות מקבלות מים חמים מקו אחד, והמים המתקררים מוזרמים לצינור השני – קו החזרה.

הערה. במערכת מעבר סגורה, קו החזרה מתחיל מהרדיאטור הראשון, וקו האספקה ​​מסתיים בסוף. התרשים שלהלן יעזור לך להבין זאת..

חיבור ללא מוצא של מכשירי חימום

מה טוב במערכת חימום סגורה ללא מוצא של בית פרטי:

  • מספר ה”זרועות ” – ענפים ללא מוצא – מוגבל רק ביכולת הקיבולת של מפעל הדוד, ולכן חיווט דו צינורי מתאים לכל בניין;
  • צינורות מונחים בצורה פתוחה או סגורה בתוך מבני בניין – לבקשת בעל הבית;
  • כמו בתוכנית הקורות, מים חמים לא פחות מגיעים לכל הסוללות;
  • ZSO מתאימה היטב לויסות, אוטומציה ואיזון;
  • “כתפיים” מונחות בצורה נכונה אינן חוצות פתח;
  • מבחינת עלות החומרים וההתקנה, חיווט ללא מוצא יהיה זול יותר מצינור אחד, אם ההרכבה תתבצע עם צינורות מתכת-פלסטיק או פוליאתילן..

פריסת רשת חימום דו צינורות בתכנית

האפשרות הטובה ביותר לחיבור סוללות – שני סניפים נפרדים מסתובבים במקום משני הצדדים

תכנון מערכת כתפיים סגורות של מדינה או בניין מגורים בשטח של עד 200 ריבועים אינו קשה במיוחד. גם אם נעשים ענפים באורכים שונים, ניתן לאזן את המעגל על ​​ידי איזון עמוק. דוגמה לחיווט בבניין בן קומה אחת של 100 מ”ר עם שתי “כתפיים” מוצגת בשרטוט למעלה..

עֵצָה. בבחירת אורך הענפים יש לקחת בחשבון את עומס החימום. מספר הסוללות האופטימלי על כל “כתף” הוא בין 4 ל -6 יח ‘..

טבעת חיבור סוללה דו צינורות

חיבור תנורי חימום בתנועה חולפת של נוזל הקירור

לולאת טיכלמן היא גרסה חלופית לרשת דו צינורות סגורה, הכוללת שילוב של מספר רב של מכשירי חימום (מעל 6 חלקים) לטבעת אחת. תסתכל על תרשים החיווט הקשור ולשים לב: לא משנה באיזה רדיאטור נוזל הקירור זורם, אורך המסלול הכולל לא ישתנה.

מכאן שמתעורר איזון הידראולי כמעט אידיאלי של המערכת – ההתנגדות של כל חלקי הרשת זהה. היתרון המשמעותי הזה של ציר טיכלמן על פני חיווט סגור אחר כרוך בחסרון העיקרי – 2 כבישים מהירים יחצו בהכרח את הפתח. אפשרויות מעקף – מתחת לרצפות ומעל למשקוף הדלתות עם פתחי אוורור אוטומטיים.

כיצד להכין מערכת חימום חולפת

חסרון – הלולאה עוברת דרך פתח דלת הכניסה

ספציפיות של תוכניות צינור אחד ושני צינורות

המים המחוממים זורמים לרדיאטורים ובחזרה לדוד בדרכים שונות. במערכת במעגל יחיד, נוזל הקירור מסופק דרך קו אחד בקוטר גדול. הצינור עובר דרך כל הרדיאטורים.

היתרונות של מערכת הצינור האחד עם מחזור עצמי:

  • צריכת חומרים מינימלית;
  • קלות ההתקנה;
  • מספר צינורות מוגבל בתוך הדירה.

החיסרון העיקרי של התוכנית עם צינור אחד המבצע את חובות האספקה ​​והחזרה הוא חימום לא אחיד של רדיאטורים לחימום. עוצמת החימום והעברת החום של הסוללות יורדות כשהן מתרחקות מהדוד..

ערכת צינור אחד

עם שרשרת חיווט ארוכה ומספר רב של רדיאטורים, הסוללה האחרונה יכולה להיות לא יעילה לחלוטין. מומלץ להתקין התקני חימום “חמים” בחדרים בצד הצפוני, בחדרי ילדים ובחדרי שינה

תכנית החימום הדו-צינורות צוברת אדמה בביטחון. רדיאטורים מחברים את צנרת ההחזרה והאספקה. טבעות מקומיות נוצרות בין הסוללות למקור החום.

היתרונות העיקריים של המערכת:

  • כל מכשירי החימום מחוממים באופן שווה;
  • היכולת להתאים את החימום של כל רדיאטור בנפרד;
  • אמינות פעולת המעגלים.

מערכת דו-מעגלית דורשת השקעה רבה ועבודה. יהיה קשה יותר להתקין שני ענפי תקשורת על מבני בניין.

תכנית מעגלים כפולים

מערכת הדו-צינורות מאוזנת בקלות, ומבטיחה את אספקת מדיום החימום באותה הטמפרטורה לכל מכשירי החימום. החדרים בחדר מתחממים באופן שווה

אספקת סוכן חימום עליון ותחתון

בהתאם למיקום הקו המספק את נוזל הקירור החם, ישנם חיבורים עליונים ותחתונים.

תוכנית של מערכת חימום דו צינורות פתוחה

במערכות חימום פתוחות עם צנרת עליונה, אין צורך במכשירי שאיבת אוויר. העודף שלו משתחרר דרך פני שטח מיכל ההרחבה המתקשר עם האטמוספירה.

עם ההתפלגות העליונה, מים חמים עולים לאורך העלייה הראשית ומועברים לרדיאטורים דרך צינורות ההפצה. המכשיר של מערכת חימום כזו מומלץ בקוטג’ים בני שתי קומות ובבתים פרטיים.

מערכת מספקת חום מעשית מספיק עם חיווט נמוך יותר. צינור האספקה ​​ממוקם בתחתית, ליד החזרה. תנועת נוזל הקירור בכיוון מלמטה למעלה. המים, לאחר שעברו דרך הרדיאטורים, מופנים דרך צינור ההחזרה לדוד החימום. הסוללות מצוידות בברזי מייבסקי להסרת אוויר מהחשמל.

מערכת חימום פתוחה עם צנרת תחתונה

במערכות חימום עם חיווט תחתון, יש צורך להשתמש במכשירים לפליטת אוויר, שהפשוט שבהם הוא מנוף מייבסקי.

עליות אנכיות ואופקיות

לפי סוג המיקום של העליות הראשיות, ישנן שיטות אנכיות ואופקיות לניתוב צינורות. בגרסה הראשונה, הרדיאטורים של כל הקומות מחוברים לעליות מסודרות אנכית.

חיווט אנכי של מערכת החימום

חיווט אנכי משמש בעת סידור בתים בני שתי, שלוש או יותר קומות עם חדר עליית גג, שבתוכו ניתן להניח צינור ולבודד אותו.

תכונות של מערכות “אנכיות”:

  • חוסר גודש אוויר;
  • מתאים לאספקת חום של בניינים רבי קומות;
  • חיבור רצפה לעלייה;
  • קשיים בהתקנת מדי חום דירות בבניינים מרובי קומות.

חיווט אופקי מספק חיבור של רדיאטורים של קומה אחת לקומה אחת. היתרון בתוכנית הוא שפחות צינורות משמשים למכשיר, עלות ההתקנה נמוכה יותר.

התפלגות אופקית של מערכת חימום פתוחה

בדרך כלל משתמשים במגמות אופקיות במבנים בני שתי קומות. סידור המערכת רלוונטי בבתים עם פאנלים ובבנייני מגורים ללא קירות

בחירת חתך צינורות

מערכת חימום פתוחה וסגורה

עם שטח בית של 50-100 מ”ר. מ ‘, מומלץ להשתמש בצינור בקוטר 40 מ”מ היוצא ונכנס לדוד. וככל שהשטח גדול יותר, כך קוטר הצינור צריך להיות גדול יותר..

הצינורות המובילים לרדיאטורים חייבים להיות בקוטר זהה לעלייה, והצינורות המובילים ישירות לרדיאטורים עשויים להיות בעלי חלק קטן יותר..

שיפוע הצינורות האופקיים הוא בטווח שבין 0.005 ל 0.01%. במקרה זה, יש לבצע אותו בכיוון הדוד לרדיאטורים..

מערכות חימום אחת ושתי צינורות

תוכניות חימום רבות פותחו והתקינו. אך כולן שינויים או שילובים של שתי אפשרויות מערכת, שניתן לקבוע אותן על ידי אפשרויות בסיסיות.

ניתן לשקול תוכניות בסיסיות או בסיסיות:

מערכת חימום פתוחה עם משאבת מחזור

מעגל חימום בצינור אחד

מערכת חימום פתוחה עם משאבת מחזור

מערכת פשוטה עם צינור אחד פופולרית. איך זה עובד? פשוט, פשוט ביותר. נוזל קירור חם זורם מהדוד דרך צינור אחד, ולאחר שעבר בשרשרת סוללות רציפה, חוזר לדוד. עיקרון זה בעצם משתמש בתוכנית החימום של בית בן קומה אחת עם מחזור כפוי, יתר על כן, התקנת מעקף על המשאבה הופכת אותו למערכת “כוח משיכה”..

  • חימום לא אחיד של רדיאטורים;
  • כדי להחליף את הסוללה, עליך לכבות את המערכת.

    מערכת חימום פתוחה עם משאבת מחזור

    החסרונות של התוכנית שתוארה לעיל מבוטלים כמעט בתכנית החימום החד-צינורות המודרנית, הידועה בשם “לנינגרד”, במקום המצאתה בסנט פטרסבורג. בסנט פטרבורג, “לנינגרדקה” משמש אפילו בבניינים מרובי קומות. שסתומי כדור בכניסה / יציאה של הסוללה יאפשרו לכם להחליף או לתקן סוללות מבלי לכבות את החימום. הסוללות נתקלות בצינור האספקה ​​במקביל.

בעת ארגון תוכנית חימום לבית דו-קומתי עם מחזור כפוי, מותקנת תרשים חיווט אנכי.

הצינור עולה לקומה השנייה, מים נכנסים לסוללות המסודרות בצורה אופקית בסדרות. ואז, מהרדיאטור האחרון, הצינור יורד ומחובר לקו האופקי של הרדיאטורים, ואז נוזל הקירור שהתקרר ויתר על האנרגיה שלו נכנס לדוד. החיסרון של מערכת כזו הוא חימום לא אחיד של הרדיאטורים. חיסרון זה בולט במיוחד אם משתמשים ב”כוח המשיכה “, אך אם מותקנת משאבת מחזור ההבדל בטמפרטורה כמעט ואינו מורגש..

חישוב קוטר הצינורות של המעגל

עבור מבני כוח הכבידה, יש צורך להשתמש בצינורות בקוטר גדול יותר מאשר במערכות עם מחזור כפוי.

מערכת חימום פתוחה עם משאבת מחזור: תרשים, התקנה, דוודים

לאחר חישוב האנרגיה התרמית הנדרשת לחימום החדר, הגדל את התוצאה ב -20%

על פי הנוסחאות שניתנו ב- SNiP, חתך הצינורות מחושב באמצעות מחשבון מקוון.

חומר הצינור העתידי נלקח בחשבון: צינורות הפלדה חייבים להיות בקוטר של 50 מ”מ לפחות. מומלץ לחבר לדוד צינור כזה כמו קומה.

לאחר כל הסתעפות של המעגל, קוטר הצינורות מצטמצם בגודל 1, עבור הזרימה ההפוכה, להיפך, הם גדלים.

חישוב מוכשר של קוטר הצינורות המשמשים, כמו גם השיפוע שלהם, מאפשר לך ליצור מערכת חימום המתפקדת ללא בעיות.

חיבור משאבה למעגל החימום

מומלץ להתקין את משאבת המחזור על צינור ההחזרה, במקרה זה, הנוזל שכבר מקורר יעבור במכשיר. עם זאת, בעת שימוש בדגמים מודרניים יותר, העשויים מחומרים עמידים בחום, קשירה לקו האספקה ​​אינה נכללת. בכל מקרה, הציוד המותקן לא אמור להפריע למחזור של נוזל הקירור..

מערכת חימום פתוחה עם משאבת מחזור: תרשים, התקנה, דוודים

ישנן מספר אפשרויות לשינוי תכנית הכבידה לאפשרות מאולצת:

  1. התקנת מיכל ההרחבה ברמה גבוהה יותר. אפשרות זו יכולה להיקרא הפשוטה ביותר, אך הדבר ידרוש מרחב עליית גג גבוה..
  2. מיכל ההרחבה מועבר לעלייה הרחוקה. אם תשתמש בשיטה זו לשחזור מערכת ישנה, ​​זה ייקח הרבה זמן ומאמץ. אם אתה מצייד מערכת חדשה לפי תכנית זו, אז היא לא תצדיק את עצמה.
  3. הצבת קומה של מיכל ההרחבה בסמיכות למרפק שעליו נמצאת המשאבה. במקרה זה, הצינור עם המאגר נחתך מקו האספקה ​​וחותך לתוך צינור ההחזרה שמאחורי המשאבה..
  4. חיבור משאבה לקו האספקה. שיטה זו נחשבת לאפשרות הטובה ביותר לשחזור מעגל החימום. עם זאת, יש לזכור כי לא כל מכשיר יכול לעמוד בטמפרטורות גבוהות..

על מנת שמערכת החימום עם מיכל הרחבה ומשאבה פתוחים תעבוד ביעילות, חשוב לבחור את המעגל הנכון, לחשב את הפרמטרים של כל האלמנטים המרכיבים, לבחור את הציוד המתאים ולבצע בעקביות עבודות התקנה..

רכיבים של מעגל חימום סגור

ההבדל ממערכת הכבידה טמון בצורך להתקין יחידות ספציפיות. חלקם משמשים בהכרח במערכת סגורה, אך לפעמים משתמשים בהם גם במחזוריות טבעית. מקור האנרגיה התרמית הוא דוודים. חלק מהדגמים של גז קיר וכדור, דלק מוצק מצוידים מיד בקבוצת האבטחה הדרושה. אם אינו זמין, רכש בנפרד, מותקן על צינור מים חמים.

המיכל האטום שומר על לחץ, מפצה על נפח נוזל הקירור. תנועתו האפקטיבית מובטחת על ידי משאבת סירקולציה, שמומלץ להתקין על קו ההחזרה ליד הדוד עצמו. סידור זה מוכתב על ידי העובדה כי המים במקום קריר למדי, המכשיר פחות רגיש להתחממות יתר. שאר האלמנטים זהים למערכת הכבידה: צינורות, רדיאטורים או רגיסטרים.

בחירת ציוד, צינורות ורדיאטורים

לפני שממשיכים בבחירת מקור ייצור חום למערכת חימום סגורה, יש לגשת בזהירות לסוגיית בחירת סוג האנרגיה שממנה ייווצר חום. ואכן, בשוק המודרני יש מספר עצום של דלקים חשמליים, מוצקים ונוזלים, כמו גם דודי גז. יש לקחת בחשבון את כל עלויות החיבור ואת הניואנסים של הפעולה שלאחר מכן ולבחור את האפשרות המתאימה, בהתאם לרבע והאקלים של האזור..

לדודי גז אוטומטיים כפולים יש כבר מיכל מפצה לחץ ומשאבה שאחראית על זרימת הדלק בעיצוב. אם תבחר בדוד פשוט יותר, עליך לקנות ציוד נוסף.


מיכלי הרחבה ניתנים לקיפול (אם הממברנה מתפרצת, אתה יכול להחליף אותה בעצמך) ואינם מתקפלים במקרה של תקלה, המיכל מוחלף לחלוטין.

נפח המיכל לסוג זה של חימום בניין תלוי ישירות במספר פרמטרים, ועליך לבחור אותו בהתאם להם:

  • נפח נוזל הקירור במערכת (נפח המיכל הוא 10% מנפח הנוזל);
  • ערך הטמפרטורה המרבי.

לב כל מערכת החימום הסגורה של בית פרטי היא משאבת המחזור, ויעילות הפעולה הנוספת תלויה בפרמטרים שלה. בחירת כוח המשאבה תלויה באינדיקטורים רבים של אורך וקוטר הצינורות, החומר שממנו עשויים מחליפי החום ומספרם ומצב הפעולה. אם המשאבה תותקן באזור מגורים, עליך לשים לב לרמת הרעש שנוצר, הדבר עלול להשפיע על איכות החיים.

כיצד והיכן מותקן מיכל ההרחבה לחימום:

מספר רב של סוגי רדיאטורים מאפשר לך לבחור בהתאם להעדפותיך:

  • רדיאטורים מברזל יצוק הם מאסיביים, בעלי משקל רב, לוקח הרבה זמן לעלות בטמפרטורה, אך יחד עם זאת מתקררים לאט, הם לא מפחדים ממים באיכות נמוכה וירידות לחץ;
  • עשוי מסגסוגת אלומיניום, יש להם צורה יפה, משקל קל, הם מתחממים במהירות, אך הם יקרים יותר ופוחדים מפטיש מים;
  • רדיאטורים מפלדה אינם יקרים ואיכותיים;
  • עשויים מסגסוגת דו -מתכתית, ככלל, הם באיכות טובה, מתחממים במהירות ומפיצים חום היטב.

לחימום סגור של בית פרטי עדיף לבחור סוללות על סמך האמינות שלהן. ברזל יצוק ובימטאלי נחשב לאמין יותר..


תלוי אילו צינורות ייבחרו, יהיה עליך לזכור לגבי חומרים נוספים, למשל, לגבי צימודים

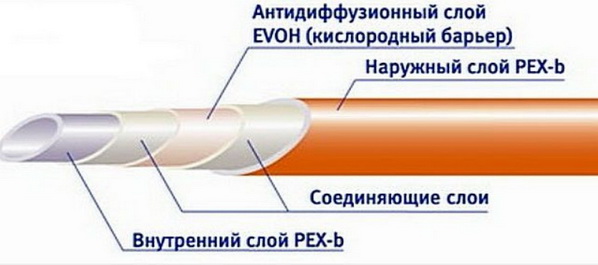

ישנם מספר סוגים של צינורות בשוק:

  • ממתכות שונות;
  • מפולימרים (פלסטיק, פוליאתילן ופוליפרופילן).

בעת התקנת מערכות חימום באמצעות צינורות העשויים ממתכת כלשהי, יידרשו ריתוך ומספר גדול של עיקולים, פינות וחיבורים. השימוש בצינורות מתכת-פלסטיק מרמז על מספר רב של אביזרים ושליטה מתמדת בחיבורים. עבור מעגל חימום סגור, צינורות פלסטיק נבחרים לרוב (לנוחות ההתקנה והיכולת להסתיר צינורות בקירות). היצרנים מציינים בדרך כלל במאפיינים האם ניתן להשתמש בצינורות במערכות חימום או רק למים קרים.

למען הבטיחות ושמירה על תקינות כל מערכת החימום הסגורה, חובה לרכוש ולהתקין שסתומי בטיחות ומד לחץ..

ביצועי מערכת חימום

במקרה זה, המחוון נקבע מכמה ערכים. בשל נוכחות משאבת מחזור ואלמנטים נוספים בחימום (למשל מיכל קרום הרחבה) נוצר לחץ דינאמי ולחץ סטטי קובע את הרמה האנכית (בגובה רב) של עמוד הנוזל. סיכום שני המדדים הללו נותן את לחץ העבודה הסופי של מערכת החימום מהסוג הסגור..


הנורמה לפרמטר כזה היא ערך של 1.5-2 אטמוספרות לבתים המורכבים מקומה אחת או שתיים. העלייה במדד הלחץ תלויה ישירות בעלייה במספר הקומות.

ערך השיא העליון נקבע על ידי המרכיב החלש יותר במעגל החימום. זהו דוד מים חמים. הגבול שלה הוא 3 אטמוספרות.

בבניינים מרובי קומות נעשה שימוש נרחב ברדיאטורים ובצינורות שיכולים לעמוד בפני זעזועי מים חזקים. במערכות כאלה הלחץ משתנה בין 20 ל -100 אטמוספרות..

חישוב הידראולי למערכת סגורה

כדי לא לטעות בבחירת הצינורות בהתאם לקוטר והעוצמה של המשאבה, יש צורך בחישוב הידראולי של המערכת..

הפעלה אפקטיבית של המערכת כולה אינה אפשרית מבלי לקחת בחשבון את 4 הנקודות העיקריות:

  1. קביעת כמות נוזל הקירור שיש לספק למכשירי חימום על מנת להבטיח איזון חום נתון בבית, ללא קשר לטמפרטורה החיצונית.
  2. הפחתה מירבית בעלויות התפעול.
  3. צמצום למינימום השקעה כספית, תלוי בקוטר הצינור שנבחר.
  4. תפעול יציב ושקט של המערכת.

החישוב ההידראולי יעזור לפתור בעיות אלה, ומאפשר לך לבחור את קוטרי הצינור האופטימליים תוך התחשבות בשיעורי הזרימה המוצדקים מבחינה כלכלית של נוזל הקירור, לקבוע את הפסדי הלחץ ההידראוליים בקטעים בודדים, לקשר ולאזן את ענפי המערכת. זהו שלב עיצוב מורכב ודורש זמן, אך הכרחי..

כללים לחישוב קצב הזרימה של נוזל הקירור

חישובים אפשריים בנוכחות חישוב הנדסי חום ולאחר בחירת הרדיאטורים מבחינת הספק. חישוב הנדסת החום חייב להכיל נתונים סבירים על נפחי אנרגיית החום, עומסים, הפסדי חום. אם נתונים אלה אינם זמינים, אז כוח הרדיאטור משתלט על שטח החדר, אך תוצאות החישוב יהיו פחות מדויקות.

אקסונומטריה

התוכנית התלת מימדית קלה לשימוש. לכל האלמנטים בו מוקצים ייעודים, הכוללים סימון ומספר לפי הסדר

התחל עם תרשים. עדיף לבצע אותו בהקרנה אקסונומטרית וליישם את כל הפרמטרים הידועים. קצב זרימת נוזל הקירור נקבע על ידי הנוסחה:

G = 860q / kg ק”ג / שעה,

כאשר q הוא הספק הרדיאטור kW, ∆ הוא הפרש הטמפרטורה בין קווי החזרה והאספקה. לאחר קביעת ערך זה, חתך הצינור נקבע על פי טבלאות שבלב.

כדי להשתמש בטבלאות אלה, יש להמיר את תוצאת החישוב לליטר לשנייה באמצעות הנוסחה: GV = G / 3600ρ. כאן GV מציין את קצב הזרימה של נוזל הקירור ב l / s, ρ הוא צפיפות המים השווה ל- 0.983 ק”ג / ליטר בטמפרטורה של 60 מעלות צלזיוס. מהטבלאות, אתה יכול פשוט לבחור את קטע הצינור מבלי לבצע חישוב מלא..

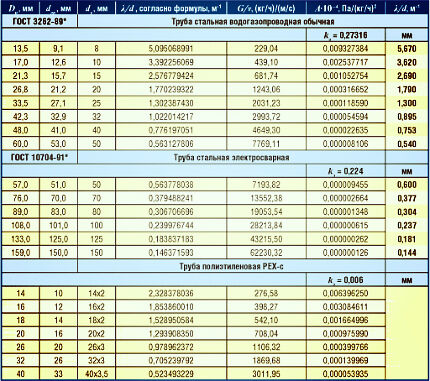

השולחן של שבלב

הטבלאות של שבלב מפשטות מאוד את החישוב. להלן ערכי הקטרים ​​של צינורות פלסטיק ופלדה, אותם ניתן לקבוע על ידי הכרת מהירות התנועה של נוזל הקירור וקצב הזרימה שלו.

קל יותר להבין את רצף החישוב באמצעות תרשים פשוט הכולל דוד ו -10 רדיאטורים כדוגמה. יש לחלק את התוכנית למקטעים שבהם חתך הצינורות וקצב הזרימה של נוזל הקירור הם ערכים קבועים.

החלק הראשון הוא הקו מהדוד לרדיאטור הראשון. השני הוא הקטע שבין הרדיאטור הראשון לשני. החלק השלישי והאחרון נבדלים באותו אופן..

הטמפרטורה יורדת בהדרגה מהמכשיר הראשון למכשיר האחרון. אם בחלק הראשון האנרגיה התרמית היא 10 קילוואט, אז כשהרדיאטור הראשון עובר, נוזל הקירור נותן לו כמות מסוימת של חום והחום האבוד יורד ב -1 קילוואט וכו ‘..

אתה יכול לחשב את קצב הזרימה של נוזל הקירור באמצעות הנוסחה:

Q = (3.6xQuch) / (cx (tr-to))

כאן Quch הוא עומס החום של האזור, s הוא קיבולת החום הספציפית של המים, שיש להם ערך קבוע של 4.2 kJ / kg x s., Tr היא הטמפרטורה של נוזל הקירור החם בכניסה, היא הטמפרטורה של את נוזל הקירור המצונן ביציאה.

מהירות התנועה האופטימלית של נוזל הקירור החם דרך הצינור היא בין 0.2 ל -0.7 מ ‘ / שניות. אם הערך נמוך יותר, מנעולי אוויר יופיעו במערכת. פרמטר זה מושפע מחומר המוצר, החספוס בתוך הצינור.

הן במעגלי חימום פתוחים והן סגורים, נעשה שימוש בצינורות עשויים נירוסטה שחורה, נחושת, פוליפרופילן, פוליאתילן בשינויים שונים, פוליבוטילן וכו ‘..

במהירות נוזל קירור בטווח המומלץ, 0.2-0.7 מ ‘ / ש’, ייראו הפסדי לחץ בין 45 ל -280 Pa / m בצינור הפולימר, ובין 48 ל 480 Pa / m בצינורות פלדה..

הקוטר הפנימי של הצינורות בקטע (דון) נקבע על סמך ערך זרימת החום והפרש הטמפרטורה בכניסה ויציאה (∆tco = 20 מעלות צלזיוס למעגל חימום דו צינורי) או קצב הזרימה של נוזל הקירור. יש שולחן מיוחד לזה:

שולחן

מטבלה זו, בידיעת ההבדל בטמפרטורה בין הכניסה והיציאה, כמו גם קצב הזרימה, קל לקבוע את הקוטר הפנימי של הצינור.

כדי לבחור מעגל, עליך לשקול את תוכניות החד-צינורות והצינורות בנפרד. במקרה הראשון מחושב הקומה בעלת הכמות הגדולה ביותר של ציוד, ובשני המעגל הטעון. אורך המגרש נלקח מהתוכנית שנעשתה בקנה מידה.

חישוב הידראולי מדויק יכול להתבצע רק על ידי מומחה לפרופיל המתאים. ישנן תוכניות מיוחדות המאפשרות לך לבצע את כל החישובים הנוגעים למאפיינים תרמיים והידראוליים בהם תוכל להשתמש בעת תכנון מערכת חימום לביתך..

בחירת משאבת מחזור

מטרת החישוב היא להשיג את ערך הלחץ שעל המשאבה לפתח בכדי להעביר מים דרך המערכת. לשם כך, השתמש בנוסחה:

P = Rl + Z

היכן:

  • P הוא אובדן הלחץ בצינור ב- Pa;
  • R הוא ההתנגדות הספציפית לחיכוך ב- Pa / m;
  • l הוא אורך הצינור בקטע המחושב ב- m;
  • Z – איבוד לחץ בקטעים “צרים” בפא.

חישובים אלה מתפשטים על ידי אותן טבלאות שבלב, שממנה ניתן למצוא את ערך ההתנגדות לחיכוך, רק 1000i יצטרך לחשב מחדש עבור אורך צינור מסוים. לכן, אם קוטר הצינור הפנימי הוא 15 מ”מ, אורך המקטע הוא 5 מ ‘, ו 1000i = 28.8, אז Rl = 28.8 x 5/1000 = 0.144 בר. לאחר שמצאנו את ערכי Rl עבור כל קטע, הם מסוכמים.

ערך אובדן הלחץ Z הן לדוד והן לרדיאטורים מצוי בדרכון. בהתנגדויות אחרות, מומחים מייעצים לקחת 20% מה- Rl, ואחריהם מסכמים את התוצאות עבור אזורים בודדים ומכפילים בגורם 1.3. התוצאה היא ראש המשאבה הרצוי. החישוב הוא זהה עבור מערכות בודדות וצינורות.

משאבת מחזור

המשאבה מותקנת כך שהפיר שלה נמצא במצב אופקי, אחרת לא ניתן להימנע מהיווצרות כיסי אוויר. הם מרכיבים אותו על נשים אמריקאיות, כך שבמידת הצורך ניתן להסירו בקלות

במקרה בו המשאבה נבחרת בהתאם לדוד הקיים, משתמשים בנוסחה: Q = N / (t2-t1), כאשר N הוא הכוח של יחידת החימום ב- W, t2 ו- t1 הוא הטמפרטורה של נוזל קירור ביציאה מהדוד ובזרימת החזרה, בהתאמה.

בחירת ערכי לחץ במערכת ובמיכל הרחבה

ככל שלחץ ההפעלה של נוזל הקירור גבוה יותר, כך הסיכוי להיכנס אוויר למערכת קטן יותר. יש לזכור כי לחץ העבודה מוגבל למקסימום המותר לדוד החימום. אם, בעת מילוי המערכת, הגיע לחץ סטטי של 1.5 אטם (15 מ ‘של עמודת מים), אז משאבת מחזור עם לחץ של 6 מ’ של מים. אומנות. תיצור לחץ של 15 + 6 = 21 מ ‘עמוד מים בכניסת הדוד.

לסוגים מסוימים של דוודים יש לחץ הפעלה בסדר גודל של 2 אטם = 20 mWC. היזהר שלא להעמיס על מחליף חום הדוד בלחץ נוזל קירור גבוה שלא ניתן לקבלו!

כלי הרחבת הסרעפת מסופק עם הלחץ המוגדר במפעל של גז אינרטי (חנקן) בחלל הגז. הערך המשותף שלו הוא 1.5 אטם (או בר, שזה כמעט זהה). ניתן להעלות רמה זו על ידי שאיבת אוויר לחלל הגז בעזרת משאבת יד.

בתחילה, הנפח הפנימי של המיכל מלא בחנקן, הממברנה נלחצת על הגוף על ידי הגז. לכן נהוג למלא מערכות סגורות עד לרמת לחץ שלא תעלה על 1.5 atm (מקסימום 1.6 atm). לאחר התקנת מיכל ההרחבה ב”החזרה “מול משאבת המחזור, לא נקבל שינוי בנפח הפנימי שלו – הממברנה תישאר ללא תנועה. חימום נוזל הקירור יוביל לעלייה בלחץ שלו, הממברנה תתרחק מגוף המיכל ותדחוס את החנקן. לחץ הגז יעלה ויאזן את לחץ נוזל הקירור ברמה סטטית חדשה.

מערכת חימום סגורה

רמות לחץ מיכל הרחבה.

מילוי המערכת ללחץ של 2 אטם יאפשר לנוזל הקירור הקר להדק באופן מיידי את הממברנה, שתדחוס חנקן גם ללחץ של 2 אטום. חימום מים מ 0 ° C עד 100 ° C מגדיל את נפחם ב -4.33%. נפח הנוזל הנוסף חייב להיכנס למיכל ההרחבה. נפח גדול של נוזל קירור במערכת נותן גידול גדול בו בעת חימום. לחץ ראשוני גדול מדי של נוזל הקירור הקר ינצל באופן מיידי את קיבולת מיכל ההרחבה, זה לא יספיק לקבל עודף מים מחוממים (נוזל הקפאה). לכן, חשוב למלא את המערכת עד רמת הלחץ המוגדרת הנכונה של מדיום החימום. בעת מילוי המערכת בנוגדי הקפאה, עליך לזכור כי מקדם ההתרחבות התרמית שלה גדול מזה של מים, מה שמחייב התקנת מיכל הרחבה בעל קיבולת גדולה יותר..

הסבר על ערך הלחץ במערכות החימום המתוארות

מה יוצר לחץ מים? בדרך כלל, לחץ זה נוצר על ידי עמוד מים. אם יש לנו צינור שקצהו גבוה 10 מטרים מהקצה השני, אז בקצה התחתון נקבל לחץ השווה לאטמוספרה אחת. שום דבר לא תלוי בקוטר הצינור. שום דבר לא תלוי גם במסת המים בקצה הגבוה. אתה יכול למקם שם מיכל רכבת, והלחץ תמיד יתאים להבדל ברמות המים. המיכל, אגב, גבוה למדי. במיכל מלא מלא, מפלס המים מוסיף לחץ, אך ככל שיוצאים מים מהמיכל הלחץ יקטן. סוגיית הלחץ והמידות שלו הועלה עליי במשך זמן רב מאוד, אך בקשר לאספקת המים.

במערכת החימום שלנו, בכל אחת מהן, יש גם הבדל ברמות הנוזלים, מה שאומר שיש גם לחץ של הנוזל הזה. בנקודה הנמוכה ביותר של המערכת הפתוחה הלחץ יהיה מקסימלי, הגבוה ביותר, במיכל ההרחבה, הוא יהיה מינימלי. לדוגמה, הדוד ממוקם במרתף. מיכל ההרחבה ממוקם בעליית הגג של הקומה השנייה. כך, במערכת חימום מלאה לחלוטין, גובה העמוד יהיה שווה למרחק מהנקודה התחתונה של העמוד לנקודה העליונה של מיכל ההרחבה. אני מעז להניח שמדובר בכ -8 מטרים. כך, מערכת החימום הפתוחה שלנו פועלת בלחץ של 0.8 אטמוספרות..

במערכת חימום פתוחה הלחץ תמיד זהה. עודף מים אינו עולה מעל רמה מסוימת. יש לנו ניקוז חירום. במערכת סגורה המים אינם מתנקזים וכאשר מתרחבים אנו מקבלים עלייה בלחץ. כדי למנוע מהמערכת להתפרץ עם הלחץ הזה בדיוק, יש לנו מכשיר מיוחד. הוא נקרא מיכל הרחבת קרום. יש לו קרום גומי. יש לו צד מצד אחד, מים בצד השני. מים מגיעים למיכל ודוחסים את האוויר. לחץ המים במערכת עולה בצורה חלקה.

ומה יקרה אם יגיעו יותר מדי מים למיכל קרום ההרחבה? הלחץ יגדל כמו מפולת שלגים והמערכת עלולה להתפוצץ. כדי למנוע זאת, חייב להיות שסתום חירום במערכת, אשר בלחץ בטוח מסוים נפתח מעט ומים זורמים ממנו לרצפה, אם לא החלפת דלי מתחת לשסתום זה..

כיצד לחשב את מיכל ההרחבה?

החישוב מסתכם בקביעת הסכום שבו נפח נוזל הקירור יגדל בתהליך חימוםו מטמפרטורת חדר ממוצעת של + 20 מעלות צלזיוס לטמפרטורת עבודה של 50 עד 80 מעלות. חישובים אלה אינם פשוטים, אך יש דרך נוספת לפתור את הבעיה: אנשי מקצוע מייעצים לבחור מיכל בנפח השווה ל -1/10 מכמות הנוזלים הכוללת במערכת..

מיכל הרחבה

מיכל ההרחבה הוא מרכיב חשוב מאוד במערכת. נוזל קירור עודף, שנלקח על ידיו בזמן הרחבתו של האחרון, חוסך את הקו והברזים מפני התפרצות

אתה יכול לברר נתונים אלה מדרכוני הציוד, המעידים על קיבולת מעיל המים של הדוד וקטע רדיאטור אחד. אז שטח החתך של צינורות בקטרים ​​שונים מחושב ומוכפל באורך המתאים.

התוצאות מסוכמות, בתוספת נתונים מהדרכונים אליהם, ו -10% נלקחים מהסכום הכולל. אם המערכת כולה מכילה 200 ליטר נוזל קירור, אז יש צורך במיכל הרחבה בנפח של 20 ליטר..

חישוב נפח

על פי תקנים מקובלים, נפח מיכל ההרחבה צריך להיות 10% מהנפח הכולל של נוזל הקירור. המשמעות היא שעליך לחשב כמה מים יתאימו לצינורות ולרדיאטורים של המערכת שלך (זה נמצא בנתונים הטכניים של הרדיאטורים, אך ניתן לחשב את נפח הצינורות). 1/10 מהנתון הזה יהיה נפח מיכל ההרחבה הנדרש. אבל נתון זה תקף רק אם נוזל הקירור הוא מים. אם משתמשים בנוזל נגד הקפאה, גודל המיכל גדל ב -50% מהנפח המחושב.

להלן דוגמא לחישוב נפח מיכל הממברנה למערכת חימום סגורה:

  • נפח מערכת החימום הוא 28 ליטר;
  • גודל מיכל ההרחבה למערכת המלאה במים הוא 2.8 ליטר;
  • גודל מיכל הממברנה למערכת עם נוזל נגד הקפאה – 2.8 + 0.5 * 2.8 = 4.2 ליטר.

בעת הרכישה, בחר את הנפח הגדול הקרוב ביותר. אל תיקח את הקטן יותר – עדיף שיהיה מרווח קטן.

מה צריך לחפש בעת רכישה

בחנויות יש בורות אדומים וכחולים. בורות אדומים מתאימים לחימום. כחול זהים מבחינה מבנית, רק שהם מיועדים למים קרים ואינם סובלים טמפרטורות גבוהות.

על מה עוד כדאי לשים לב? ישנם שני סוגים של טנקים – עם קרום הניתן להחלפה (הם נקראים גם אוגן) ועם אחד שאינו ניתן להחלפה. האפשרות השנייה היא זולה יותר, ובאופן משמעותי, אך אם הממברנה ניזוקה, תצטרכו לקנות הכל לגמרי. בדגמים עם אוגנים, קנה רק את הממברנה.

מקום להתקנת מיכל הרחבה מסוג קרום

בדרך כלל, מיכל הרחבה מונח על צינור ההחזרה מול משאבת המחזור (אם מסתכלים לכיוון תנועת נוזל הקירור). צי מותקן בצינור, חלק אחד של צינור מחובר לחלק אחד שלו, ומרחיב מחובר אליו באמצעות אביזרי. עדיף למקם אותו במרחק מה מהמשאבה כך שלא ייווצרו ירידות לחץ. נקודה חשובה – קטע הצנרת של מיכל הממברנה חייב להיות ישר.

תרשים התקנה של מיכל הרחבה לסוג קרום חימום

תרשים התקנה של מיכל הרחבה לסוג קרום חימום

שסתום כדור מותקן לאחר הטי. יש צורך להסיר את המיכל מבלי לנקז את נוזל הקירור. יותר נוח לחבר את המיכל עצמו באמצעות אמריקאי (אגוז איחוד). זה שוב מקל על הרכבה / פירוק..

שימו לב כי בחלק מהדודים יש כלי הרחבה. אם נפחו מספיק, אין צורך בהתקנת השני.

מכשיר ריק אינו שוקל הרבה, אך למילוי מים יש מסה מוצקה. לכן, יש צורך לספק שיטת קיבוע על הקיר או תומכים נוספים..

דוד – באיזה מהם לבחור

מכיוון שמערכת החימום הסגורה של בית פרטי יכולה לעבוד במצב אוטונומי, הגיוני להתקין דוד חימום עם אוטומציה. במקרה זה, לאחר הגדרת הפרמטרים, אינך צריך לחזור לזה. כל המצבים נתמכים ללא התערבות אנושית.

דוודי הגז הנוחים ביותר בהקשר זה. יש להם אפשרות לחבר תרמוסטט לחדר. הטמפרטורה שנקבעה עליו נשמרת בדיוק של מעלה אחת. היא נפלה במידה, הדוד נדלק, חימם את הבית. ברגע שהתרמוסטט מופעל (הטמפרטורה מגיעה), הפעולה מפסיקה. נוח, נוח, חסכוני.

לחלק מהדגמים יש אפשרות לחבר אוטומציה תלוית מזג האוויר – אלה חיישנים חיצוניים. על פי הקריאות שלהם, הדוד מתאים את עוצמת המבערים. דוודי גז במערכות חימום סגורות הם ציוד טוב שיכול לספק נוחות. חבל שאין גז בכל מקום.

מערכת חימום סגורה דו צינורות בבית בשתי קומות (תרשים)

מערכת חימום סגורה דו צינורות בבית בשתי קומות (תרשים)

דוודים חשמליים יכולים לספק מידה לא פחותה של אוטומציה. בנוסף ליחידות המסורתיות, לאחרונה הופיעו יחידות אינדוקציה ואלקטרודות על גופי חימום. הם קומפקטיים בגודלם ואינרציה נמוכה. אנשים רבים מאמינים שהם חסכוניים יותר מדודים עם אלמנטים לחימום. אך אפילו יחידות חימום מסוג זה אינן ניתנות לשימוש בכל מקום, מכיוון שהפסקות חשמל בחורף הן תופעה שכיחה באזורים רבים במדינה שלנו. וכדי לספק כוח לדוד. 8-12 כ”ס מגנרטור הוא עסק קשה מאוד.

רב תכליתי ועצמאי יותר בהקשר זה הם דוודים לדלקים מוצקים או נוזליים. נקודה חשובה: להתקנת דוד דלק נוזלי, יש צורך בחדר נפרד – זוהי דרישה של מכבי האש. דודי דלק מוצק יכולים לעמוד בבית, אך הדבר אינו נוח, שכן הרבה פסולת נופלת מהדלק במהלך החימום.

דודי דלק מוצק מודרניים, למרות שהם נשארים ציוד לסירוגין (הם מתחממים במהלך התנור, מתקררים כאשר הסימניה נשרפת), אך יש להם גם אוטומציה המאפשרת לך לשמור על טמפרטורה נתונה במערכת על ידי התאמת עוצמת הבעירה. למרות שמידת האוטומציה לא גבוהה כמו של גז או דוודים חשמליים, היא כן.

דוגמה למערכת חימום סגורה עם דוד אינדוקציה

דוגמא למערכת חימום סגורה עם דוד אינדוקציה

דודי גלולה אינם נפוצים במיוחד במחנה שלנו. למעשה, זהו גם דלק מוצק, אך דוודים מסוג זה פועלים במצב רציף. כדורים מוזנים אוטומטית לתוך תיבת האש (עד גמר המלאי בבוקר). עם איכות דלק טובה, ניקוי אפר נדרש אחת למספר שבועות, וכל פרמטרי ההפעלה נשלטים על ידי אוטומציה. הפצת ציוד זה מונעת רק מהמחיר הגבוה שלה: היצרנים הם בעיקר אירופיים, ומחיריהם תואמים.

קצת על חישוב הספק של הדוד למערכות חימום מסוג סגור. הוא נקבע על פי העיקרון הכללי: עבור 10 מ”ר. מטר של שטח עם בידוד רגיל לקחת 1 קילוואט של כוח הדוד. לא מומלץ לקחת רק “גב אל גב”. ראשית, ישנן תקופות קרות באופן חריג בהן אין לך מספיק יכולת עיצוב. שנית, עבודה בגבול ההספק גורמת לבלאי מהיר של הציוד. לכן, מומלץ לקחת את כוח הדוד למערכת עם מרווח של 30-50%.

דודי גז

דודי גז בחימום מסוג סגור בבית פרטי

ניתן לחבר אליהם תרמוסטט חדר נוסף. הטמפרטורה מוסדרת במדויק ככל האפשר. אם מבחינים בחריגה של מעלה אחת לפחות מהנורמה. ואז הדוד מתחיל להתחמם מעצמו. כאשר הטמפרטורה הרצויה מושגת, התרמוסטט מופעל וכל התהליך נסגר. זהו פתרון יעיל וחסכוני. דגמים עם מנגנון תלוי מזג האוויר (חיישנים חיצוניים) מתאימים גם הם. באמצעות מכשירים אלה הדוד יכול לשלוט בכוח המבערים. באופן כללי, המאסטרים מעדיפים להשתמש בדיוק בסוג הגז של דוודים, מה שיבטיח את השימוש הנוח של המערכת כולה..

דודי חשמל

דוודים חשמליים אלקטרוניים ואינדוקציה. הם קטנים בגודלם, כמו גם אינרציה נמוכה. השתמש במשאבים כלכליים יותר. עם זאת, בשל הפסקות חשמל, לא תמיד ראוי להשתמש בהם בבתים פרטיים – במיוחד מצבים כאלה אופייניים לשעות החורף..

דודי חשמל בחימום מסוג סגור בבית פרטי

דוודים לדלקים מוצקים ונוזלים

תזדקק לחדר נפרד לדרישות בטיחות אש. במהלך הפעלת דוודים, נוצרת כמות גדולה של אשפה בבית..

דודי דלק מוצק לחימום מסוג סגור בבית פרטי

עֵצִי

דוד כזה תופס מקום רב ודורש חדר נפרד להתקנה. הדלק נטען באופן ידני. עצי הסקה דורשים גם שטח אחסון רב – יבש ונפרד מהדוד (מטעמי בטיחות). העץ חייב להיות יבש – יש לייבש אותו במשך שנה עד שנה וחצי. עצי הסקה נשרפים במהירות, ותצטרכו להכניס דלק לדוד כמעט מדי יום. פעולת הדוד אינה מתאימה לאוטומציה – רק על ידי הגבלת גישה של אוויר לתנור. יהיו תקופות שהבית יהיה קריר.

פַּחמָנִי

יש לו כמעט את כל החסרונות של דוד עצים, בתוספת אבק ולכלוך בחדר הדוודים. ובעיית סילוק האפר. בצד החיובי, פחם שורף במשך זמן רב, והדלק נטען מדי כמה ימים..

גְלוּלָה

דוודים כאלה הופיעו בשוק המקומי יחסית לאחרונה. דוד אוטומטי לחלוטין, בעל יעילות גבוהה מאוד (עד 90 ואפילו 95%), קומפקטי יחסית, עם היווצרות כמות קטנה של פיח ולמעשה ללא אפר. הדלק נקי, ידידותי לסביבה – נסורת. טעינת טנק אחת מספיקה למספר ימים.

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

חסרונות: הדלק הוא לא הכי זול (אבל גם לא הכי יקר). הכדורים יצטרכו לאחסן במקום יבש ולהעביר אותם ידנית לחדר הדוודים.

קריטריונים לבחירת טנקים

מיכלי הרחבה עשויים פלדה. בפנים יש קרום המחלק את המיכל ל -2 תאים. הראשון מתמלא בגז, והשני מלא בנוזל קירור. כאשר הטמפרטורה עולה והמים זורמים מהמערכת אל המיכל, הגז נדחס בלחץ שלו. נוזל הקירור אינו יכול לתפוס את כל הנפח בשל הימצאות גז במיכל.

קיבולת מיכלי ההרחבה משתנה. פרמטר זה נבחר כך שכאשר הלחץ במערכת מגיע לשיאו, המים אינם עולים מעל הרמה שנקבעה. כדי להגן על המיכל מפני הצפה, שסתום בטיחות כלול בעיצוב. מילוי מיכל רגיל – בין 60 ל -30%.

חיבור טנק

הפתרון האופטימלי הוא התקנת כלי ההרחבה במקום בו יש פחות עיקולים במערכת. המקום הטוב ביותר עבורו הוא קטע ישר מול המשאבה.

קבוצת אבטחה

על צינור האספקה ​​בשקע הדוד מותקנת קבוצת בטיחות. עליה לשלוט בעבודתו ובפרמטרי המערכת. מורכב ממד לחץ, פורקן אוויר אוטומטי ושסתום בטיחות.

קבוצת בטיחות הדוד מותקנת בצנרת האספקה ​​עד לסניף הראשון

קבוצת בטיחות הדוד מותקנת בצינור האספקה ​​עד לסניף הראשון

מד הלחץ מאפשר לעקוב אחר הלחץ במערכת. על פי ההמלצות, זה צריך להיות בטווח של 1.5-3 בר (בבתים חד קומתיים זה 1.5-2 בר, בבתים דו קומתיים-עד 3 בר). במקרה של סטייה מפרמטרים אלה, יש לנקוט באמצעים מתאימים. אם הלחץ ירד מתחת לנורמלי, עליך לבדוק אם יש נזילה ולאחר מכן להוסיף כמות מסוימת של נוזל קירור למערכת. עם לחץ מוגבר, הכל קצת יותר מסובך: יש לבדוק באיזה מצב הדוד פועל, האם הוא חימם יתר על המידה את נוזל הקירור. כמו כן נבדקת פעולת משאבת המחזור, הפעולה הנכונה של מד הלחץ ושסתום הבטיחות. הוא זה שעליו לזרוק את נוזל הקירור העודף כאשר חורגים מסף הלחץ. צינור / צינור מחובר לצינור הענף החופשי של שסתום הבטיחות, המוזרם למערכת הביוב או הניקוז. כאן עדיף לעשות זאת כך שניתן יהיה לשלוט אם השסתום מופעל – עם פריקת מים תכופה, יש לחפש סיבות ולחסל אותן.

הרכב קבוצת אבטחה

הרכב קבוצת אבטחה

המרכיב השלישי של הקבוצה הוא פתח אוורור אוטומטי. דרכו מוסר האוויר שנכנס למערכת. מכשיר נוח מאוד המאפשר להיפטר מבעיית גודש האוויר במערכת.

קבוצות אבטחה נמכרות מורכבות (בתמונה למעלה), או שאתה יכול לקנות את כל המכשירים בנפרד ולחבר אותם באמצעות אותם צינורות שגרמו לחיווט המערכת..

בחירת התוכנית האופטימלית

בעת התקנת חימום בבית פרטי משתמשים בשני סוגים של תוכניות: צינור אחד ו -2. אם אתה משווה אותם, האחרון הוא יעיל יותר. ההבדל העיקרי שלהם הוא באופן החיבור של רדיאטורים לצינורות. במערכת דו צינורות, מרכיב חיוני של מערכת החימום הוא קומה בודדת שדרכה נוזל הקירור המצונן חוזר לדוד..

התקנת מערכת צינור אחת פשוטה ופחות יקרה מבחינה כספית. הלולאה הסגורה של מערכת זו משלבת את צינורות האספקה ​​והחזרה..

מערכת חימום בצינור אחד

בבתים חד-קומתיים עם שטח קטן, התוכנית של מעגל חימום מסוג אחד בצינור אחד הוכיחה את עצמה היטב, שהיא חיווט של צינור אחד וסדרת רדיאטורים המחוברים אליו בסדרה..

לעתים היא נקראת בעיני העם “לנינגרד”. נוזל הקירור, המפיץ חום לרדיאטור, חוזר לצינור האספקה ​​ולאחר מכן עובר דרך הסוללה הבאה. הרדיאטורים האחרונים מקבלים פחות חום.

מערכת צינור אחת

בעת התקנת מערכת צינור אחד, תוכל לבצע 2 אפשרויות לתנועת נוזל הקירור-חולף ומבוי סתום. במקרה הראשון, המערכת יכולה להיות מאוזנת, ובשני – לא

היתרון בתוכנית כזו נקרא התקנה חסכונית – היא דורשת פחות חומר וזמן ממערכת דו צינורות. במקרה של כישלון של רדיאטור אחד, השאר יעבוד כרגיל בעת שימוש במעקף.

האפשרויות של מעגל צינור אחד מוגבלות – לא ניתן להפעיל אותו בשלבים, הרדיאטורים מתחממים בצורה לא אחידה, לכן יש להוסיף קטעים לאחרונים בשרשרת. על מנת שנוזל הקירור לא יתקרר כל כך מהר, יש צורך להגדיל את קוטר הצינורות. מומלץ לחבר לא יותר מ -5 רדיאטורים לכל קומה.

ידועים 2 סוגי מערכות: אופקי ואנכי. בבניין בן קומה אחת, מבט אופקי על מערכת החימום מונחת הן מעל והן מתחת לרצפה. מומלץ להתקין את הסוללות באותה רמה, ואת צינור האספקה ​​האופקי בשיפוע קל לאורך כיוון נוזל הקירור.

עם חיווט אנכי, המים מהדוד עולים במעלה העלייה המרכזית, נכנסים לצינור, מופצים לאורך קומות נפרדות, ומהם – לאורך הרדיאטורים. כשהוא מתקרר, הנוזל יורד לאורך אותה קומה, עובר בכל המכשירים שם, מתברר שהוא נמצא בצינור ההחזרה, וממנו המשאבה שואבת אותו חזרה לדוד..

פריסה אנכית

המערכת האנכית בצינור אחד כוללת את העלייה הראשית ומספר נפרדות, מיכל הרחבה, צינור אספקה, סוללות, קולטן אוויר, צינור החזרה ומשאבה. לעתים קרובות יותר, משתמשים במערכת עם מקטעים מקזזים, בהם משתמשים בשסתומים 3-כיווניים לוויסות חימום של רדיאטורים.

לאחר שבחרת סוג סגור של מערכת חימום, ההתקנה מתבצעת ברצף הבא:

  1. התקן את הדוד. לרוב, מוקצה לו מקום במרתף או בקומה הראשונה של הבית..
  2. חבר צינורות לצינורות הכניסה והיציאה של הדוד, פזר אותם סביב כל החדרים. החיבורים נבחרים בהתאם לחומר הצינורות הראשיים.
  3. התקן את מיכל ההרחבה על ידי הצבתו בנקודה הגבוהה ביותר. במקביל, מותקנת קבוצת בטיחות, המחברת אותה לקו דרך טי. תקן את העלייה הראשית האנכית, חבר אותו למיכל.
  4. הם מתקינים רדיאטורים עם התקנת מנופי מייבסקי. האפשרות הטובה ביותר: מעקף ושני שסתומי בידוד – אחד במעלה הזרם, אחד במורד הזרם.
  5. המשאבה מותקנת באזור שבו נוזל הקירור המצונן נכנס לדוד, לאחר שהתקין בעבר פילטר מול מקום ההתקנה שלו. הרוטור ממוקם בצורה אופקית בלבד.

חלק מהטכנאים מתקינים משאבה עם מעקף כדי לא לנקז מים מהמערכת במקרה של תיקון או החלפה של ציוד..

לאחר התקנת כל האלמנטים, פתח את השסתום, מלא את הקו בנוזל קירור, הסר אוויר. בדוק שהאוויר מוסר כל כך על ידי הברקת הבורג הממוקם על מכסה בית המשאבה. אם נוזל נמלט מתחתיו, המשמעות היא שניתן להפעיל את הציוד על ידי הידוק ראשון של הבורג המרכזי שלא בורג בעבר..

אתה יכול להכיר תרשימי תרגול מוכחים של מערכות חימום בצינור אחד ואפשרויות התקנים במאמר אחר באתר שלנו..

מערכת חימום דו צינורות

כמו במקרה של מערכת צינור אחד, יש חיווט אופקי ואנכי, אך יש גם אספקה ​​וקו החזרה. כל הרדיאטורים מתחממים באותו אופן. סוג אחד שונה מהשני בכך שבמקרה הראשון יש קומה אחת וכל מכשירי החימום מחוברים אליו.

מערכת דו צינורות

תוכניות דו צינורות נמצאות לרוב בבנייה מרובת קומות, כאשר נדרש שדוד אחד יחמם ביעילות את כל הבניין.

התוכנית האנכית מספקת חיבור של רדיאטורים לקומה אנכית. היתרון שלה הוא שבבניין רב קומות, כל קומה מחוברת לעלייה בנפרד..

תכונה של ערכת שני הצינורות היא נוכחות צינורות המסופקים לכל סוללה: הזרמה אחת ישירה והחזרה השנייה. ישנם 2 מעגלים לחיבור התקני חימום. אחד מהם הוא אספן, כאשר 2 צינורות מתאימים מהקולטים לסוללה.

המעגל מתאפיין בהתקנה מורכבת, בצריכת חומר גדולה, אך בכל חדר ניתן להתאים את הטמפרטורה.

השני הוא שהמעגל המקביל פשוט יותר. מסגרות מותקנות מסביב להיקף הבית, רדיאטורים מחוברים אליהם. כסא שיזוף עובר לאורך כל הרצפה וקומיות מחוברות אליו.

מרכיבי מערכת כזו הם:

  • דוּד;
  • שסתום בטיחות;
  • מד לחץ;
  • פורקן אוויר אוטומטי;
  • שסתום תרמוסטטי;
  • סוללות;
  • לִשְׁאוֹב;
  • לְסַנֵן;
  • מכשיר איזון;
  • טַנק;
  • שסתום.

לפני שתמשיך בהתקנה, יש לפתור את הבעיה בסוג מוביל האנרגיה. יתר על כן, הדוד מותקן בחדר דוד נפרד או במרתף. העיקר הוא כי מסופק שם אוורור טוב. התקן סעפת, אם מסופקת על ידי הפרויקט, ומשאבה. ציוד התאמה ומדידה מותקן ליד הדוד..

לכל רדיאטור עתידי מחובר קו, ואז מותקנות הסוללות עצמן. מכשירי החימום תלויים על סוגריים מיוחדים באופן שיישארו 10-12 סנטימטרים לרצפה, ו -2-5 ס”מ מהקירות..

צנרת

תהליך ההתקנה של מערכת דו צינורות מורכב מכמה שלבים. הראשון הוא התקנת הדוד. הצינורות מובאים תחילה למקומות ההתקנה של הסוללות ורק לאחר מכן מותקנים הרדיאטורים עצמם

לאחר התקנת כל מרכיבי המערכת, יש עליה לחץ. זה צריך להיעשות על ידי אנשי מקצוע כי רק הם יכולים להנפיק את המסמך המתאים..

התכונות של המכשיר של מערכת חימום דו צינורות מתוארות בפירוט כאן, במאמר ניתנות תוכניות שונות וניתוחן ניתן..

בחירת תוכנית חימום לבית כפרי

לדברי המומחה שלנו ולדימיר סוחורוקוב, דירוג מערכות הלולאה הסגורה הוא כדלקמן:

  1. דו צינור ללא מוצא.
  2. אַסְפָן.
  3. מעבר צינור כפול.
  4. צינור יחיד.

מכאן העצה: לא תטעו אם תבחרו באפשרות הראשונה לבית בשטח של עד 200 מ”ר – תוכנית ללא מוצא, היא תעשה בכל מקרה. חיווט הקורה נחות ממנו בשתי בחינות – המחיר ואפשרות ההתקנה בחצרים עם גימור סיים.

גרסת צינור אחת של רשת החימום מושלמת לבית קטן עם ריבוע מכל קומה עד 70 מ”ר. ציר טיכלמן מתאים לענפים מורחבים שאינם חוצים דלתות, למשל, חימום הקומות העליונות של בניין. כיצד לבחור את המערכת המתאימה לבתים בצורות שונות ובמספר קומות, צפה בסרטון:

בנוגע לבחירת קוטר הצינורות וההתקנה, ניתן מספר המלצות:

  1. אם שטח הדירה אינו עולה על 200 מ”ר, אין צורך לבצע חישובים – השתמש בעצות המומחים לסרטון או צלם את חתך הצינורות בהתאם לתוכניות שניתנו לעיל..
  2. כאשר אתה צריך “לתלות” יותר משישה רדיאטורים בענף החיווט ללא מוצא, הגדל את קוטר הצינור בגודל סטנדרטי אחד – במקום DN15 (20 x 2 מ”מ), קח DN20 (25 x 2.5 מ”מ) ושכב עד הסוללה החמישית. לאחר מכן, הוביל את הקווים עם קטע קטן יותר, המצוין בתחילה (DN15).
  3. בבניין בבנייה, עדיף לבצע חיווט קורות ולבחור רדיאטורים עם חיבור תחתון. הקפד לבודד את הכבישים התת קרקעיים ולהגן עליהם באמצעות גלי פלסטיק בצומת הקירות.
  4. אם אינך יודע כיצד להלחם פוליפרופילן כראוי, עדיף לא ליצור קשר עם צינורות PPR. חימום הר עשוי XLPE או מתכת-פלסטיק על אביזרי דחיסה או עיתונות.
  5. אין להניח מפרקי צינורות בקירות או במגהץ, כדי שלא יהיו בעיות עם נזילות בעתיד..

כיצד לבצע חיבורי רדיאטור ברצפה

להשוואה. האותיות הלטיניות DN על פי התקנים האירופיים מציינות את הקוטר הפנימי של קוטר הצינור הנומינלי.

משאבת מחזור

משאבת המחזור מבטיחה את יכולת הפעולה של מערכת החימום הסגורה. הקיבולת שלה תלויה בגורמים רבים: החומר והקוטר של הצינורות, מספר וסוג הרדיאטורים, הימצאות שסתומים וכיבוי תרמוסטטי, אורך הצינורות, אופן הפעולה של הציוד וכו ‘. כדי לא להיכנס למורכבויות חישוב הכוח, ניתן לבחור את משאבת המחזור מהטבלה. בחר את הערך הגבוה הקרוב ביותר לאזור המחומם או תפוקת החום המתוכננת של המערכת, בשורה המתאימה בעמודות הראשונות מצא את המאפיינים הנדרשים.

ניתן לבחור את הפרמטרים של משאבת הסירקולציה בהתאם לטבלה

ניתן לבחור את הפרמטרים של משאבת הסירקולציה בהתאם לטבלה

בעמודה השנייה אנו מוצאים את העוצמה (באיזה נפח של נוזל הקירור הוא מסוגל לשאוב תוך שעה), בשלישית – הלחץ (התנגדות המערכת), עליה הוא מסוגל להתגבר.

כאשר בוחרים משאבת זרימה בחנות, רצוי לא לחסוך כסף. המערכת כולה תלויה בביצועיה. לכן, עדיף לא לחסוך כסף ולבחור ביצרן מהימן. אם תחליט לקנות ציוד לא ידוע, עליך איכשהו לבדוק את רמת הרעש. אינדיקטור זה הוא קריטי במיוחד אם יחידת החימום מותקנת באזור מגורים..

תכנית הידוק

כפי שצוין קודם לכן, משאבות מחזור מותקנות בעיקר בצינור ההחזרה. בעבר, דרישה זו הייתה חובה, כיום היא רק משאלה. החומרים המשמשים בייצור יכולים לעמוד בחימום של עד 90 מעלות צלזיוס, אך עדיין עדיף לא להסתכן בכך.

במערכות שיכולות לעבוד גם עם מחזוריות טבעית, במהלך ההתקנה, יש צורך לספק את האפשרות להסיר או להחליף את המשאבה ללא צורך לנקז את נוזל הקירור, כמו גם להיות מסוגל לעבוד ללא משאבה. לשם כך מותקן מעקף – שביל עוקף שדרכו נוזל הקירור יכול לזרום במידת הצורך. תרשים התקנת משאבת מחזור במקרה זה בתמונה למטה.

התקנת משאבת מחזור עם מעקף

התקנת משאבת מחזור עם מעקף

במערכות סגורות עם מחזור כפוי אין צורך במעקף – הוא אינו פעיל ללא משאבה. אבל יש צורך בשני שסתומי כדור משני הצדדים ומסנן כניסה. שסתומי כדורים מאפשרים, במידת הצורך, להסיר את המכשיר לצורך תחזוקה, תיקון או החלפה. מסנן בוץ מונע סתימה. לפעמים, כמרכיב נוסף של אמינות, מוצב גם שסתום סימון בין המסנן לשסתום הכדור, שימנע את תנועת נוזל הקירור בכיוון ההפוך..

תרשים של חיבור משאבת מחזור למערכת חימום סגורה

תרשים חיבור (צנרת) של משאבת מחזור למערכת חימום מסוג סגור

תיאור מערכת חימום במחזור ללא משאבה

מכשיר לחימום מים המונע על ידי כוח הכבידה כולל גוף חימום (דוד), צינורות המונחים בדרכים שונות, מיכל הרחבה ורדיאטורים.

עקרון הפעולה

מערכת חימום פתוחה עם משאבת מחזור: תרשים, התקנה, דוודים

את תפקיד נוזל הקירור במעגל משחקים מים, הנעים דרך הצינורות בהשפעת כוחות תרמודינמיים. עקרון המערכת מבוסס על ההבדל בתכונות הפיזיות של מים חמים וקרים.

בזמן שהדוד פועל, תמיד יש מים חמים בצינורות, המתקררים בהדרגה, עוברים לאורך המעגל ומוסיפים חום לסביבה..

צפיפות ומסת המים יורדת כאשר מחממים אותם, כך שהם נעים בקלות כלפי מעלה על ידי הנוזל שהתקרר.

לאחר שהגיע לנקודה העליונה של המעגל, מים חמים מופצים דרך צינורות המחוברים לרדיאטורים, מוציאים חום דרך חומר הסוללות, ואז זורמים במורד החלק התחתון של המעגל אל הדוד, שם הוא מתחמם שוב.

יתרונות התקנה

היתרונות העיקריים של מעגל חימום הכבידה הם:

  • קלות ההתקנה והשימוש;
  • תפוקת חום גבוהה ויציבות של המיקרו אקלים הפנימי;
  • חסכון במשאבים, בכפוף לבידוד איכותי של הבניין;
  • חוסר רעש;
  • עצמאות מוחלטת מחשמל;
  • תקלות נדירות וחיי שירות ארוכים, בכפוף לאמצעי מניעה תקופתיים.

התייחסות! אתה יכול לעצב בעצמך מערכת חימום עם זרימה טבעית. החישוב הנכון של הפרמטרים, בחירת תרשים המעגלים וההתקנה המוסמכת של כל הרכיבים מבטיחים את חיי התכנון של עד 35 שנים.

עם יחידות נוספות

בכל מערכת עם דוד אחד, יש להתקין מכשיר שאיבה. אבל בפריסות מורכבות יותר, תזדקק לפריסות נוספות. זה קורה במצבים הבאים:

  • בעת שימוש בשני גנרטורים או יותר;
  • בעת שימוש במיכל חיץ;
  • אם ישנם מספר מעגלים או דוד;
  • בעת התקנת מפריד הידראולי; באורך צינור כולל של יותר מ -80 מטרים;
  • בעת שימוש בחימום תת רצפתי.

כדי ליצור את המערכת הנכונה של מספר תנורי חימום באמצעות דלקים שונים, יהיה צורך להציב משאבות גיבוי. במצב כזה הקו יחולק לשני חלקים: חימום וחדר דוד. קיבולת המאגר עושה את אותו הדבר, אם כי יתכנו קווי מתאר נוספים. תוכניות דומות מיושמות בבתים בני 3 קומות וגדולים..

מכיוון שמתרחשת הסתעפות, הצינורות מחולקים למספר מקטעים עצמאיים, שלכל אחד מהם מותקנת משאבה. הם מפיצים את נוזל הקירור באופן שווה על פני הרצפות. ללא קשר למספר, כל אחד מהם ממוקם על מעקף. רצוי להשלים אותם עם שסתומי כדורים על מנת להפחית את הזרימה בעונת הקיץ..

מערכת חימום פתוחה עם משאבת מחזור: תרשים, התקנה, דוודים

בעת שימוש בחימום תת רצפתי מותקנות שתי משאבות מחזור. סט מכשירים יעזור להכין את נוזל העבודה, יחמם אותו לטמפרטורה הרצויה וישמור עליו.

על מנת שהספק יהיה מספיק, אורך הרצועה לא יעלה על 50 מטר. אחרת המערכת לא עובדת בצורה חלקה..

התייחסות! התקנים מסוימים אינם דורשים משאבות. זה חל על מחוללי חשמל וגז צמודים לקיר. היצרנים מתקינים מכשיר למחזור כפוי בעיצובם..

שימוש בשסתום תלת כיווני

בעת יצירת תוכנית צנרת לדוד מוצק עשה זאת בעצמך, עליך לשקול את הצורך בהתקנת שסתום תלת כיווני. מערכת חימום שתוכננה כראוי לא אמורה להראות את ההבדל הגדול ביותר בין טמפרטורת המים בצינורות ההחזרה והאספקה ​​- בדרך כלל היא משתנה בין 20-30 מעלות. אך לפעמים פרמטר זה חורג מהטווח הנורמלי, שבגללו הטמפרטורה ב”החזרה “יורדת.

נראה כי אין בכך כל רע, שכן דוד דלק מוצק בכל מקרה יביא את נוזל הקירור לטמפרטורה שצוינה. אולם בפועל הדבר מוביל לעתים קרובות להיווצרות עיבוי, הגורם לקורוזיה. שסתום תלת כיווני מסייע לנטרול תופעה זו. הוא מותקן בין צינורות האספקה ​​והחזרה, מערבב נוזל קירור חם יותר מהאספקה ​​ל”החזרה “.

כתוצאה מהערבוב, הטמפרטורה בצינור החזרה לחימום עולה, מה שהופך את העיבוי לבלתי אפשרי. חיישן טמפרטורה מסופק עם השסתום התלת כיווני למדידת טמפרטורת החזרה. ברגע שהטמפרטורה שלו תגיע לנורמה, ערבוב נוזל הקירור החם ייפסק.

שים לב שבתוכנית זו של צנרת דוד דלק מוצק, משאבת המחזור צריכה להיות ממוקמת בין השסתום ליחידת החימום, ולא במקום אחר.

ניואנסים של חישוב התקנה של מערכת חימום עם מחזור כפוי

ההתקנה הנכונה של מעגל החימום קובעת כמה זמן החימום בבית יעבוד וללא בעיות. מכיוון שהנוזל במערכת סגורה אינו בא במגע עם הסביבה, הוא אינו יכול להתאדות. בחימום נוזל הקירור מתרחב ובכך מגביר את הלחץ בתוך המערכת. מכיוון שמערכת חימום בלולאה סגורה עם זרימת כפייה אינה מרמזת על אפשרות שיוצאים מים מהמעגל, יש צורך במיכל הרחבה שייקח את העודף העודף לעצמו.

המיכל מחובר לצינור ההחזרה, כמו גם למשאבת המחזור, מכיוון באזור זה החימום של נוזל הקירור הוא מינימלי. מכיוון שנוזל חם יקצר את חיי המשאבה, עדיף להתקין אותו במקום שבו טמפרטורת המים הנמוכה ביותר..

בשל העובדה שלצינורות במערכת עם משאבה יש קוטר חתך קטן יותר, נפח נוזל הקירור המסתובב דרכם קטן מנפח הנוזל הנדרש לחימום בית דומה ללא השתתפות משאבה. לגורם זה יש השפעה חיובית על תנאי ההפעלה של מיכל ההרחבה; במערכת עם משאבה, המיכל אינו נכשל יותר. מערכת חימום במחזור כפוי אינה גורמת לאי נוחות רבה כמו מחזור הדם הטבעי.

כמו כן, לדגמים מודרניים של דודי חימום יש לעתים קרובות מנגנונים לוויסות טמפרטורת המים בהתאם לשעות היום, הפועלים באופן אוטומטי. ניואנס זה מאפשר לך להפוך את עבודת המעגל לחסכונית יותר..

לדוד חימום מודרני יש אפשרויות רבות והתאמות שונות, מה שמקל על התפעול.

על מנת להגדיל את משטח החימום ניתן להתקין צינור חימום סנפיר במעגל. רדיאטורים הידועים מברזל יצוק הם סוג של צינורות סנפירים. מבנים כאלה, בשל הגידול במשטח החימום, מספקים חימום אחיד ואיכותי יותר של החדר. עדיף להתקין צינורות סנפירים בשטחים שאינם למגורים, כי בשל צורתם המורכבת, הם צוברים בקלות אבק.

שלא כמו מעגל כבידה, שבו אין זרימה במערכת החימום, עיצוב משאבה דורש גישה זהירה. אחת המשימות העיקריות שצריך לפתור במהלך התכנון, בין אם מדובר במערכת חימום בצינור אחד עם מחזור כפוי או בשתי צינורות. האפשרות הראשונה חסכונית וקלה יותר להתקנה, אך מערכת חימום במחזור כפייתי עם שני צינורות יעילה יותר..

מעגל החימום של בית בן שלוש קומות עם זרימת כוח הכבידה יכול להפוך בקלות למעגל עם זרימת מים מאולצים. לשם כך מחוברים אליו משאבת מים ומיכל הרחבה. לפיכך, הם מודרניזציה של מערכת החימום ושומרים על טמפרטורה נוחה בבית, ללא קשר למזג האוויר מחוץ לחלון..

ברכישת משאבת סירקולציה יש לקחת בחשבון את אמינותה, כמות החשמל הנצרכת ועקרון הפעולה המובן. חימום כפוי תלוי בכוח היחידה ולחץ שהיא מסוגלת ליצור. בעת הערכת מאפיינים אלה, הם מבוססים על גודל החדר, שלשמו נרכשת המשאבה לחימום. אז, לבית פרטי בשטח של 250 מ”ר. תידרש משאבה עם לחץ של 0.4 אטמוספרות ותכולה של 3.5 קוב. מ ‘ / שעה. אם הבית מרווח ושטחו עולה על 500 מ”ר. מ ‘, אז כוח המשאבה הנדרש הוא 11 מטר מעוקב. מ / שעה, והראש הוא 0.8 אטמוספרות. בעת רכישת משאבה לחדר ספציפי, רצוי לבצע חישוב פרטני שיתחשב במאפיינים אישיים: אורך המעגל, מספר סוללות החימום, קוטר הצינור, חומר הצינורות, סוג הדלק.

מה לעשות אם הלחץ יורד ועולה במערכת

אם מתגלה ירידה בלחץ, השלב הראשון הוא כיבוי המשאבה. וזה יעיל יותר לפעול על בסיס הקריאות של מד המנומטר:

  • אם גם הלחץ הסטטי יורד, ישנה נזילה איפשהו. יש צורך לבדוק את כל האלמנטים ולחסל אותם. שים לב שאפילו חור קטן מאוד (פחות ממילימטר) יכול להיות הגורם, כך שיהיה קשה למצוא נזקים. באורך צינור ארוך ניתן לאתר את אזור הדליפה: לכבות את הענפים בזה אחר זה. ברגע שהנפילה נעצרה, האתר נקבע – הלחץ על זה שרק כבוי.
  • אם הלחץ יציב כאשר המשאבה כבויה, המשאבה לא תקינה, יש לשאת אותה לתיקון או לשנותה.

עליית הלחץ פחות שכיחה, אך היא גם מתרחשת. זה נגרם בדרך כלל על ידי עלייה בטמפרטורה במערכת, וזה עולה בגלל חוסר זרימה מספק של נוזל הקירור. אבל מדוע נוזל הקירור מסתובב בצורה גרועה צריך להבין.

  • ראשית, אנו בודקים את ביצועי המשאבה. נתק וצפה. אם הלחץ ממשיך לעלות, זאת לא המשאבה. אם זה התייצב, הוא אשם.
  • אנו מנקים מסננים ואספני בוץ.
  • אם הלחץ עדיין עולה, ייתכן שנוצר מנעול אוויר – תן לאוויר לצאת במערכת.
  • אם זה לא עוזר, אנו בודקים את מצב הזיזים – אולי בטעות או בכוונה מישהו סגר אותו וחוסם את זרימת נוזל הקירור.
  • סיבה נוספת היא שבגלל התמוטטות או כשל באוטומציה, המערכת נמצאת באיפור מתמיד..

מנגנון הפעלה

אם האיפור מתבצע באופן מכני, כל המניפולציות מתבצעות באמצעות שסתום אחד. סוגים שונים של שסתומים הנשלטים מרחוק משמשים במכלולים אוטומטיים. אך ברוב המקרים, שסתום להורדת לחץ משמש לאיפור אוטומטי של מערכת החימום. בדרך כלל מדובר במכשיר משולב הכולל שסתום סתום, שסתום סתום ומפחית לחץ. זה יכול להיות מכני או בעל מגעים חשמליים לשליטה במשאבה..

המכשיר מותאם לטווח לחץ ההפעלה הנדרש. כאשר הסף התחתון של לחץ נוזל הקירור מגיע (נניח, ב -5 או 10 אחוזים), הממברנה משחררת את הקפיץ, המניע את גזע העבודה בעזרת חרוט, אשר סוגר את חור הזרימה של השסתום. לאחר שאיבת המערכת לרמת הלחץ הנדרשת, הסרעפת דוחסת את הקפיץ וסוגרת את הזרימה בעזרת המוט.

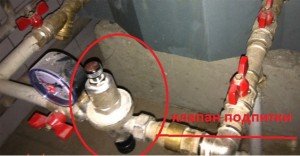

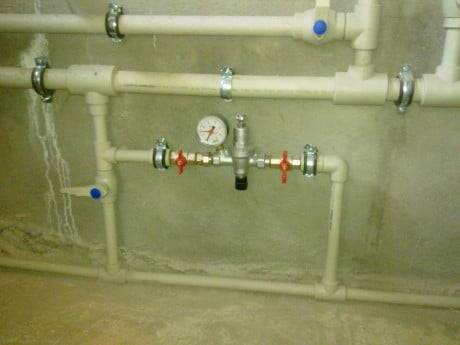

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

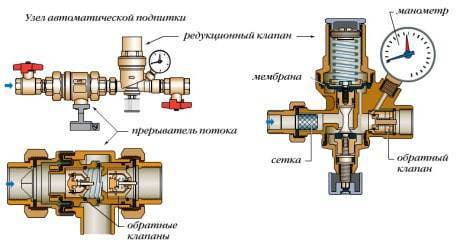

מכשיר שסתום לחץ להורדת איפור אוטומטי

לחץ הפתיחה של השסתום מותאם באמצעות בורג הממוקם בחלק העליון של המכשיר. לאחר ההתקנה במיקום הרצוי, הוא קבוע בעזרת אגוז נעילה. לשליטה ויזואלית בלחץ במהלך ההתאמה, השסתום מצויד במד לחץ.

שסתום חד כיווני

מים חמים ממערכת החימום לעולם אינם צריכים להיכנס לצינורות אספקת המים הקרים. ראשית, זה יכול להוביל להתפתחות חיידקים במי השתייה. שנית, נוזל הקירור המושקע עלול להזיק למדי לבני אדם, מכיוון שמוצרי קורוזיה מצטברים בו. שלישית, כך אנו מאבדים את נוזל הקירור, אשר שוב משפיע לרעה על הפעולה של מתקן החימום. התנועה ההפוכה של נוזל הקירור יכולה להתרחש במהלך האיפור, אם הלחץ בקו האספקה ​​אינו מספיק (במערכת אספקת המים הוא נמוך יותר מאשר בחימום), או במהלך הפעולה, אם שסתום הכיבוי “אינו לְהַחזִיק”.

שסתום החזרה תמיד מותקן בחלק האחורי של המפעיל, לרוב משולב בגוף השסתום להפחתת הלחץ. לאחרונה, יחידת האיפור מצוידת גם בשסתום סתום בחזית, או משתמשים במכונה “מפסק זרימה”..

משאבה ואחסון

המשימה העיקרית של המשאבה היא להגדיל את הלחץ בצינור האספקה, למשל, כאשר הלחץ בצינורות אספקת המים הקרים נמוך יותר מאשר במערכת החימום. לכן, לא ניתן יהיה להוסיף מים לחימום לא במצב ידני או באופן אוטומטי. ובהיעדר או הפעלה לא תקינה של שסתום הסימון, תהיה אובדן נוסף של נוזל קירור..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

יחידת איפור קומה עם משאבה אנכית

חָשׁוּב! עבור בתים פרטיים, ניתן להשתמש במשאבות חימום טבולות אנכיות, שלוקחות מים מבארות. מיכל האחסון המחובר ליחידת האיפור מאפשר לך תמיד לקבל אספקת מים הניתנת לחידוש במערכת, ללא קשר לרמת הלחץ בצינור השתייה.

לחידוש ידני של נוזל הקירור בתכניות כבידה, מיכל משמש מעל למיכל ההתרחבות, כלומר אי שם בעליית הגג. במערכות איפור אוטומטיות משתמשים לעתים קרובות במצבר דיאפרגמה שתמיד נמצא בלחץ.

מיכל האחסון המחובר ליחידת האיפור מאפשר לך תמיד לקבל אספקת מים, הניתנת לחידוש במערכת, ללא קשר לרמת הלחץ בצינור השתייה. לחידוש ידני של נוזל הקירור בתכניות כבידה, מיכל משמש מעל למיכל ההתרחבות, כלומר אי שם בעליית הגג. במערכות איפור אוטומטיות משתמשים לעתים קרובות במצבר דיאפרגמה שתמיד נמצא בלחץ..

מסננים אלמנטים

זיהומים במים יכולים להשפיע לרעה על פעולת החימום ואף לפגוע במכשירי חימום והתקנים. עדיף לסנן ולהכין מים מיד ב”כניסה “. לניקוי מכני של נוזל הקירור משתמשים במסנני רשת המותקנים לפני שסתום הפחתת הלחץ. לפעמים אספני הבוץ הם חלק בלתי נפרד מהמפעיל. לריכוך מים (בעיקר למלחמה במלחי סידן) משתמשים במסננים המחברים ומזרקים חומרים “מיותרים” באמצעות ריאגנטים כימיים..

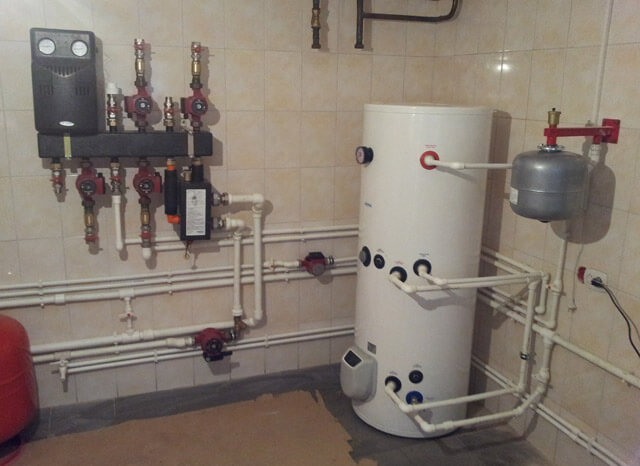

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

עשה זאת בעצמך מערכת חימום מסוג סגור בבית פרטי

למערכת חימום פתוחה יש ביקוש קבוע כיום, אך יחד עם זאת יש לה מספר חסרונות שיש להם השפעה שלילית ביותר על יעילותו של עיצוב כזה (קרא: “מערכת חימום סגורה ופתוחה על דוגמאות של תוכניות”). החיסרון העיקרי הוא מגע עם האטמוספירה: האוויר במערכת תורם לבלאי המהיר של הצינור ומדרדר את ביצועי המערכת. כדי להימנע מתהליך זה פותחה מערכת חימום מסוג סגור, שאינה מושפעת מהאטמוספירה..

כאשר ממלאים באמצעי חימום

ישנם רק שני מצבים ידועים הדורשים את ביצוע הפעולה הטכנולוגית הזו:

  • הזמנת חימום (בתחילת עונת החימום);
  • הפעלה מחדש לאחר עבודות תיקון.

בדרך כלל, מי החימום מתנקזים בסוף האביב משתי סיבות:

  1. מים מזוהמים בהכרח במוצרי קורוזיה (בתוך רדיאטורים, צינורות מתכת-פלסטיק ופוליפרופילן אינם כפופים להם). אם תשאירו את המים הישנים לעונה החדשה, אתם מסתכנים בשבירת משאבת הסירקולציה עם זיהומים מוצקים..
  2. מערכות מוצפות של בתים כפריים עלולות “להתנתק” במקרה של הצצה פתאומית של קור – מקרים כאלה אינם נדירים.

    במובן זה עדיף נוזל קירור נגד הקפאה. הרכב האיכותי בעל תכונות אנטי-קורוזיה גבוהות, ומגדיל את מרווח “הכניסה” עד 5-6 שנים. ידועים מקרים של הפעלה ללא הפרעה של חימום על אותו נפח של נוזל הקפאה במשך 15-17 שנים. מומלץ לנקז אנטיפריז באיכות נמוכה לאחר 2-3 שנים.

מערכת חימום סגורה

טכנולוגיית מילוי: היכן להאכיל את נוזל הקירור

האמצעים הדרושים הם מיכל ומשאבה היוצרת את הלחץ הנדרש של נוזל העברת החום. סוגים טבולים “Gnome” או “Kid” (פופולריים בקרב גננים שמשתמשים בהם להשקיית אזורים הממוקמים מעל מפלסי המאגרים) מתאימים למדי. יש עדויות למילוי מוצלח של מערכות סגורות עם משאבות יד, מאלה המשמשות לריסוס פתרונות הגנה על גידולי גן ועד משאבות יד מיוחדות המשמשות לשאיבת דלקים מנועים או כימיקלים נוזליים מחביות. ניתן למלא כל מעגל חימום בהצלחה על ידי ניטור הלחץ על מד לחץ.

מערכת חימום סגורה

מילוי המערכת בנוזל הקפאה באמצעות משאבת רטט טבולה.

השלב הראשון הוא בחירת נקודת הכניסה לנוזל. אם הלחץ שנוצר על ידי המשאבה מעלה את הנוזל לחלק העליון של המערכת, יש לחבר אותו בנקודה הנמוכה ביותר של חדר הדוד – צינור הזנת נוזל הקירור, לחתוך מול הדוד ל”החזרה “. בנוסף לכניסת האיפור, יש צורך בשקע ניקוז נפרד קונסטרוקטיבי (שתי יחידות מערכת שונות). הראשון מצויד בשסתום (שסתום כדורים) ובסתום סימון, השני – רק עם שסתום (שסתום כדור). אם הנקודה הנמוכה ביותר של המערכת היא חיבור ניקוז הדוד, אז אפשר לנקז / למלא את המערכת במים דרכה. מכיוון שאינו מותקן שסתום סתום מאחורי ניקוז הדוד (בדרך כלל מאחורי הניקוז), כל כיבוי של המשאבה יוביל ליציאת הנוזל שנשאב – עליך לסגור במהירות את השסתום מול המתקן..

מערכת חימום סגורה

מערכות עם אינדוקציה מלאכותית של תנועת נוזל הקירור

תרשימים של מערכת חימום פתוחה עם משאבה בכל מקרה מרמזים על שימוש במכשיר מתאים. זה מאפשר לך להגדיל את מהירות התנועה של הנוזל ולהקטין את זמן חימום הבית. זרימת נוזל הקירור במקרה זה נעה במהירות של כ -0.7 מ ‘ / ש’, כך שהעברת החום הופכת ליעילה יותר וכל החלקים של מערכת אספקת החום מתחממים באופן שווה.

במהלך התקנת מערכת חימום פתוחה עם משאבה, יש לקחת בחשבון מספר תכונות:

  • נוכחותה של משאבת מחזור מובנית דורשת חיבור למערכת אספקת החשמל. להפעלה ללא הפרעה במקרה של הפסקת חשמל חירום, מומלץ להתקין את המשאבה במעקף.
  • ציוד השאיבה חייב לעמוד על צינור ההחזרה מול כניסת הדוד, במרחק של עד 1.5 מטרים ממנו.
  • המשאבה חותכת לצינור תוך התחשבות בכיוון התנועה של נוזל הקירור.

תרשים של מערכת חימום פתוחה עם משאבה

להתקנת המשאבה יש גם מאפיינים משלה, היא ממוקמת על צינור העוקף בין שני שסתומי כיבוי. אם יש חשמל ברשת, הדרוש להפעלת ציוד השאיבה, אז הברזים נסגרים. במקרה זה, נוזל הקירור עובר דרך מרפק מעקף עם משאבת מחזור. בהיעדר מתח, השסתומים נפתחים ומאפשרים למערכת לפעול במצב הכבידה..

אנו ממלאים את המערכת מלמטה

אז, בחזרה לשאיבת נוזלים למערכת. אנו משתמשים במיכל בנפח מתאים (חבית פלסטיק בנפח 200 ליטר מתאימה היטב). אנו מורידים לתוכו את המשאבה, מה שיוצר את הלחץ הנדרש לשאיבת נוזלים שלא יעלה על 1.5 אטם (ערך אופייני בטווח של 1-1.2 אטם). לחץ כזה דורש יצירת לחץ של 15 מ ‘על ידי המשאבה (עבור “קיד” הטבול הוא מגיע ל -40 מ’).

לאחר מילוי החבית במים, אנו מתחילים את המשאבה, תוך עין על מפלס הנוזלים, שאמור להיות ממוקם מעל צינור הכניסה שלה כדי למנוע “אוורור”. הרמה יורדת – מוסיפים מים. יש לשאוב את נוזל ההקפאה מכלי קטן יותר (דלי) על מנת לא לטבול את בית המשאבה הטבולה בנוזל (ולאחר מכן לא לשטוף אותו) – מספיק לטבול את צינור הכניסה. יהיה עליך להוסיף נוזל להקפאה לעתים קרובות, מדי פעם לכבות את המשאבה.

המערכת מלאה ברזי Mayevsky פתוחים על רדיאטורי חימום המותקנים עם מיכלים מתחלפים לאיסוף מים. כאשר הנוזל יוצא מכל פתחי האוורור, סוגרים את הברזים וממשיכים בתהליך השאיבה.

אנו שולטים בלחץ על מד הלחץ (מכשיר הדוד מתאים). כאשר ערכו עולה על הערך ההידרוסטטי, שווה ללחץ בעמודת הנוזל עם גובה מהנקודה התחתונה ועד העליונה של המערכת (גובה של 5 מ ‘נותן לחץ סטטי של 0.5 אטם), אנו ממשיכים למלא את המערכת , מעקב אחר הרגע בו הלחץ מגיע לערך הנדרש באמצעות מד הלחץ.

מערכת חימום סגורה

לאחר מילוי המערכת, כבו את המשאבה, פתחו את ברזי האוויר (הלחץ יירד בהכרח) ולאחר מכן שאבו את המים. אנו חוזרים על התהליך מספר פעמים ומסיטים בועות אוויר..

אנו משלימים את המילוי על ידי בדיקת המערכת לאיתור נזילות. לאחר כיבוי המשאבה, הנוזל נמצא בלחץ בצינור המחובר לשקע. אם נשאבה אנטי -הקפאה, נתק תחילה את הצינור מכניסת המשאבה ונקז את הנוזל לתוך המיכל, ונסה לא לשפוך על גוף המנגנון..

מילוי נוגד הקפאה

לשימוש בנוזל נוגד הקפאה כמוביל חום יש מאפיינים משלו. נגלה כיצד למלא מערכת חימום סגורה בנוגדי הקפאה, בהתחשב בכך שלא ניתן למלא אותה באמצעות מיכל הרחבה או לספק אותה מאספקת המים..

מילוי נוגד הקפאה

המערכת מאוכלסת כדלקמן:

  • אפשרות 1. נוזל שאינו מקפיא נשאב על ידי משאבת לחץ ידנית, שתספק את הלחץ הנדרש.
  • אפשרות 2. משמשת משאבה חשמלית המסוגלת לשאוב נוזלים בצפיפות שונה.
  • אפשרות 3. המילוי מתבצע דרך צינור, שקצהו התחתון מחובר לצינור ענף השסתום, והקצה העליון מורם מעל הנקודה העליונה של המערכת (עד עליית הגג, הגג, הקומה השנייה). בתום העבודה, שאר נוזל הקירור מתנקז מהצינור לתוך מיכל שהוחלף.

חימום חדרים עם רדיאטורים – איך עושים זאת טוב יותר

ההספק הכולל של מכשירי החימום צריך להיות מעט יותר מזה של הדוד. מקובל כי חלק אחד של רדיאטור בגודל מלא (500 מ”מ בין הכניסות), ללא קשר לסוגו, נותן הספק של 150 וואט בטמפרטורת חימום ממוצעת של +70 מעלות צלזיוס. אך ישנם פאנלים וקונווקטורים שהם נבחר לחלוטין בהתאם להפסדי החום בחדר.

בעת התקנת רדיאטור, מומלץ

  • הרכיב את הרדיאטור בצורה אופקית.
  • התקן תקעים, שסתומי כיבוי או שליטה, ראשים תרמיים, שסתום אוויר, בעזרת סלילה של פשתן עם הידוק כוח איכותי של כל חיבורי הברגה..
  • ספק תכנית חיבור צינורות “אלכסונית”, כמספקת יעילות גבוהה או זרימת החזרה לרדיאטורים קצרים.
  • ספק פער מינימלי של 10 ס”מ בחלק העליון והתחתון של הרדיאטורים ועם הקיר. אין להתקין, במידת האפשר, בנישות, לא לכסות

הרחק חמצן מחוץ למערכת

מילוי חמצן מומס בנוזל הקירור אינו מקובל. במערכות פתוחות, נוזל הקירור התקשר עם האטמוספירה והועשר בחמצן בחופשיות, זו הייתה אחת הסיבות לכישלון המוקדם של כל יסודות המתכת של המערכת. כעת הנורמה היא מערכת חימום סגורה, בעוד צינורות העשויים מפוליאתילן שונה מכילים רדיד מתכת או שכבת פולימר מיוחדת בעלת עמידות משמעותית בפני דיפוזיה של חמצן..

מומלץ לרכוש ולהשתמש בצינורות מיוחדים לחימום העונים לדרישה זו – PEX, PERT, מתכת -פלסטיק, פוליפרופילן. כעת הפופולריים ביותר הם צינורות פוליפרופילן PN25, כמחירים נמוכים עם ההתקנה הפשוטה ביותר, צינורות מחוזקים ומתכתיים מפלסטיק עשויים פוליאתילן שונה עם שילוב של שכבת רדיד אלומיניום, המומלצים כמספקים את המפרקים האמינים ביותר..

צינורות מיוחדים לחימום

היברידי

אופציה זו מניחה שבמקרה של הפסקת חשמל, המעגל ימשיך לפעול בהתאם לאופציית החירום, אם כי עם הפסדים קטנים, הוא ימשיך בכל זאת לספק חום היכן שהוא נחוץ..

מיושם על ידי הנחת צינור אופקי. הצינורות חייבים להיות בקוטר גדול יותר מאשר עם אפשרויות חיבור אחרות. נוזל הקירור, כאשר הוא מחומם בדוד, עולה דרך הצינורות בשל חוקי הפיזיקה, וזורם דרך צינור אופקי הממוקם מתחת לתקרה בשיפוע קל. מהצינור הראשי יש ענפים עד לרדיאטורים. בתנועה לפי התוכנית המוצעת, המים מתקררים וזורמים, ויוצאים לתוואי האופקי התחתון, שלאורכו הם חוזרים לדוד לחימום חוזר..

החסרונות של חיבור כזה הם הצורך להניח את המסלול העליון של צינורות בקוטר גדול, למשוך תשומת לב, מהירות מחזור נמוכה וחלוקת חום לא אחידה. בנוסף, יש לחשב אפשרות כזו בצורה יסודית באמצעות צינורות בקטרים ​​שונים בקטעים שונים על מנת לפצות על חלוקת החום.

ויש יתרון אחד, אבל מה זה: המערכת היא אוטונומית, ובשילוב עם דוד דלק מוצק, כמעט ולא דורשת דבר מלבד דלק.

כאשר יש חשמל, המים נשאבים דרך הצינורות, המהירות הנוכחית עולה, החימום מתרחש מהר יותר ומתפשט באופן שווה יותר.

אנו מחברים את הרצפה החמה

חימום תת רצפתי, העשוי על בסיס מגהץ מחומם מסיבי, הוא מכשיר החימום העיקרי ליצירת סביבה נוחה. חלוקת טמפרטורות טובה יותר על פני גובה וכלכלה טובה יותר. אך נותר לזכור כי יש צורך גם ברשת רדיאטורים כדי לשנות במהירות את הטמפרטורה בבית ולחמם אותה במזג אוויר קר גדול. תרשים מבני לחיבור רצפה חמה למערכת חימום סגורה – תרשים של חיבור ישיר של יחידת ערבוב המבוססת על שסתום תלת כיווני לרשת חימום רדיאטור סגורה..

כיצד מחוברת הרצפה החמה למערכת החימום

בעת יצירת רצפת מים מחוממת

  • צור בידוד תרמי מספיק מתחת למגהץ החימום התת רצפתי (בדרך כלל מ -15 ס”מ מקצף פוליסטירן שחול), אחרת יהיה אובדן חום רב מדי.
  • לספק עובי המגהץ של 8 ס”מ לפחות, ובכך להשיג חוזק במהלך התרחבות תרמית וחלוקת חום מהצינור.
  • צור חיזוק של מגהץ בטון מזוין באמצעות רשת מתכת, כמו גם פלסטיזציה וחיזוק מיקרו של בטון (פיברגלס) בהתאם לדרישות התקנים.
  • תכנן מעגלי חימום באורך זהה בערך, חלק את המגהץ לשברים לכל מעגל, ודא את הצפיפות והפריסה הנדרשת של הצינור, בהתאם לכללי החימום התת רצפתי..
  • הימנע מנוכחות חיבורי צינור במגהץ, הנח רק צינורות מומלצים (מתכת-פלסטיק).

אנו מחברים את דוד חימום המים

מגורים נוחים בבית בלתי אפשריים ללא זמינות של כמות גדולה של מים חמים לצרכים ביתיים. זה יותר רציונלי לקבל את זה מהאנרגיה הזולה של מערכת החימום. לשם כך משתמשים בדוד עקיף ומערכת מחזור באספקת המים. אך רק דוודים אוטומטיים מסוגלים לשלוט בדוד זה. ואז החיבור שלו די פשוט, בהתאם להוראות הדוד. עם דוד דלק מוצק אפשר לכלול דוד במערכת חימום סגורה באמצעות שסתום תלת כיווני על פי התרשים המבני הבא, שהוא רק דוגמה ליישום הרעיון …

תרשים חיבור הדוד לחימום מים

בקרת טמפרטורה אוטומטית

כיצד לבצע אוטומציה ובחירה של המצב האופטימלי בחצרים של הבית, במיוחד כאשר אתה נעדר לעתים קרובות מדירה או בבית כפרי פרטי. זה פשוט מאוד, אתה צריך לקנות בקר למערכת החימום – מכשיר המאפשר לך לתכנת ולשלוט על הטמפרטורה בבית. לפני רכישת בקר לחימום, עליך לוודא כי הדוד כולל את יחידת הבקרה המתאימה. האפשרות הטובה ביותר היא להתייעץ עם מומחים.

אחת מאפשרויות האוטומציה האופטימליות ביותר מתקבלת באמצעות חיווט קרן (אספן). על סעפת מותקנים שסתומים מיוחדים, הנשלטים על ידי יחידת הבקרה של הבקר הרב-ערוצי. אותה יחידת בקרה מוציאה אות להפעלת הדוד..

בכל חדר מותקן תרמוסטט נפרד, המוגדר לטמפרטורה מסוימת. הבקר הרב ערוצי של מערכת החימום הקורנת מעבד נתונים מטרמוסטטים, וכאשר הטמפרטורה בחדר כלשהו יורדת, מדליק את הדוד ופותח את שסתום החדר הזה במסרק. בכל מקרה הדוד יפעל עד שהטמפרטורה בכל החדרים תגיע לערך המתוכנת..

ארגון עצמאי של מערכת החימום

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

אפשרות חימום טובה ואיכותית יכולה להתבצע במו ידיכם, תוך התחשבות בעלויות העיצוב, רכישת הציוד ומורכבות הארגון. האפשרות הטובה ביותר לבית פרטי תהיה סוג תקשורת סגור עם משאבת מחזור ומכלים. יצירתו מתבצעת באופן הבא:

  1. חישובי תקשורת. הוזמן מחברת עיצוב או מיוצר באמצעות מחשבון מקוון.
  2. תיאום הפרויקט, קבלת אישור ותנאים טכניים.
  3. רכישת ציוד. תזדקק לדוד חימום, משאבה, צינורות, מיכל הרחבה, רדיאטורים (מעגלים, אם מתוכננת רצפה חמה), פתחי אוורור, התקני כיבוי, בקרים אוטומטיים..
  4. התקנת דוודים וציוד לחדר הדוודים. בחדר מאוורר אוורור באיכות גבוהה, ארובה מצוידת. קירות, משטחי רצפה ותקרה עטופים בחומרים עמידים בפני אש.
  5. התקנת משאבת מחזור, סעפת הפצה והתקני מדידה.
  6. אינסטלציה למקומות סוללה.
  7. התקנת רדיאטורים.
  8. בדיקת לחץ מערכת. ההשקה הראשונה מתבצעת בנוכחות מומחים.

מעגל האספן קשה להתקנה והוא יקר, אך עקב התאמת קווי המתאר תנאי המחיה בחדר יהיו נוחים.

ישנם מספר הבדלים בין קווי אספקת חום פתוחים וסגורים. כדאי לבחור מערכת חימום בהתאם לתנאים ולמקום ההתקנה. קל לארגן את הכביש המהיר הפתוח. מומחים צריכים ליצור מערכת סגורה.

כללי התקנה

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

מיכל הרחבה פתוח

הכללים לחיבור ציוד ויצירת מערכת תלויים בסוגו.

שלב ההכנה

ככלל, במזג אוויר חם, מבנה אספקת החום אינו בשימוש. לכן, לפני תחילת החימום בבית פרטי, עליך לוודא את תקינותו ואת אמינותו של האלמנטים שלו ולבצע מספר עבודות הכנה. לפני השימוש במערכת חימום סגורה, עליך לקבוע את סטיית האינדיקטורים בפועל מהפרמטרים המחושבים.

על פי הכללים, ההכנה לעונת החימום מתבצעת ברצף מסוים. ראשית, בדיקה ויזואלית של ציוד תקשורת וחימום מתבצעת. עבור בעל נכס, השאלה כיצד להפעיל רדיאטור לא צריכה לבוא קודם. קודם כל, הוא צריך לוודא שאין נזקים מכניים על מארז המכשיר ולבדוק את אמינות החיבור שלו לצינור..

כמו כן, לפני הפעלת מערכת החימום, ננקטים מספר אמצעי מניעה:

  1. בדיקת מצב מערכת גז הפליטה. כדי להפעיל את הדוד, חייב להיות מספיק כוח טיוטה בארובה כדי לשמור על הבעירה. מסיבה זו מנקים את החללים הפנימיים מפיח ונבדקת תקינות הצינור. במבנה לבנים, אלמנטים פגומים מוחלפים במידת הצורך. חלודה מוסרת על צינורות מגולוונים, אם יש כאלה..
  2. בדיקה חזותית של צינורות. בלי זה, זה מסוכן להפעיל את מערכת החימום. יש לברר עד כמה הצינורות צמודים, האם יש סדקים או פגמים ניכרים.
  3. ניטור מצב הסוללה. על חברת הניהול, לפני תחילת החימום בבניין מגורים, להזהיר את הדיירים על כך, ועליהם לבדוק את תקינות הרדיאטורים. אין לנתק מכשירים בודדים מרשת החימום. בעת מילוי הצינורות יש לוודא כי אין נזילות נוזל קירור.

כיצד להתחיל לחמם בבניין דירות

זוהי רשימת כללים, שבלעדיה אין לבצע את ההתחלה הראשונה של המערכת. על מנת שתחילת עונת החימום תתנהל כראוי, יש לבצע מספר אמצעים. בדיקת מערכת אספקת החום בבניין דירות מתבצעת 1-2 חודשים לפני תחילת החימום. בשלב זה עדיף לבעלי הנכסים בבית לוודא שאין נזילות..

הכנת תכנית אספקת חום

תכנית אספקת החום היא מסמך קדם-פרויקט, המשקף את היחסים המשפטיים, את התנאים לתפקוד ופיתוח מערכת אספקת החום לרובע העירוני, להתיישבות. ביחס אליו, החוק הפדרלי כולל נורמות מסוימות.

  1. להתנחלויות מאושרות על ידי הרשויות המבצעות או השלטון המקומי, בהתאם לאוכלוסייה.
  2. חייב להיות ארגון אספקת חום יחיד לשטח המתאים.
  3. התרשים מציין מקורות אנרגיה עם ציון הפרמטרים העיקריים שלהם (עומס, לוחות זמנים לעבודה וכו ‘) והטווח.
  4. האמצעים לפיתוח מערכת אספקת החום, שימור קיבולת עודפת, יצירת תנאים לפעולתה ללא הפרעה..

מתקני אספקת חום ממוקמים בגבולות היישוב בהתאם לתכנית המאושרת.

דרישות התקנת מערכת פתוחות

בעת סידור, עליך:

  • בחר את הנקודה הנמוכה ביותר למקור החום והגבוהה ביותר למיכל.
  • השתמש בצינורות בקוטר גדול לתנועת נוזל הקירור.
  • צנרת צרה נדרשת כדי לנרמל את הלחץ.
  • התקן קומה גבוהה המפיצה מים באופן שווה.
  • הימנע ממספר רב של פניות, מזלגות וצמתים.
  • הרכבו את המערכת בחלל סגור – עד 159 ריבועים.
  • במשקי בית פרטיים עדיף לשים משקעים במחזור טוב.

הליך התקנת מערכת סגור

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

מיכל הרחבה סגור

אם מותקנת מערכת חימום סגורה עם משאבה ומיכל הרחבה, יש צורך:

  • הניחו את הדוד במרתף ואת מיכל ההרחבה בעליית הגג.
  • לספק בידוד תרמי באיכות גבוהה של חדרים עם מיכל וקומה.
  • אין להשתמש במספר רב של אביזרים.
  • למנוע התחממות יתר של מים.
  • רוקנו את נוזל הקירור אם המערכת לא מתחילה בחורף.
  • יוצרים שיפוע צינור של 2-3 מ”מ לכל 1 מ ‘של המתאר.

העקרונות לחישוב החתך והשיפוע של צינור חימום סגור נקבעים ב- SNiP 2.04.01-85.

קום תא מטען

בהתאם למיקום העליות הראשיות, החיווט יכול להיות אנכי או אופקי.

במקרה הראשון, רדיאטורים בכל קומה מחוברים לעלייה אנכית. למערכת כזו מאפיינים משלה:

  • מנעולי אוויר אינם נוצרים.
  • חימום יעיל של בניינים בגובה מספר קומות.
  • אפשרות לחיבור רדיאטורי חימום בכל קומה.
  • התקנה מורכבת יותר של מד חום בדירות של בניינים מרובי קומות.

דוד חימום פתוח

עם חיווט אופקי, כל רדיאטורי הרצפה מחוברים לקומה אחת. היתרון העיקרי של תוכנית כזו הוא השימוש בפחות חומרים להתקנה ובהתאם עלות נמוכה יותר של המערכת..

חישובים הכרחיים

חשוב מאוד לבצע חישובים הידראוליים בצורה נכונה, שעל בסיסם נבחר קוטר הצינור למעגל חימום פתוח עם משאבה..

כדי לחשב את לחץ המחזור, יש לקחת בחשבון את הפרמטרים הבאים:

  • מרחק מהציר המרכזי של הדוד למרכז התנור. ככל שערך זה גדול יותר, כך נוזל הקירור מסתובב יציב יותר..
  • לחץ מים ביציאת הדוד ובכניסה אליו. ראש המחזוריות נקבע על ידי ההבדל בטמפרטורת הנוזל.

קוטר הצינור תלוי במידה רבה בחומר שממנו הוא עשוי. צינורות פלדה למערכת החימום חייבים להיות בעלי חתך של לפחות 5 ס”מ. לאחר החיווט ניתן להשתמש בצינורות בקוטר קטן יותר, אך החיווט, להיפך, צריך להתרחב.

מעגל חימום מסוג פתוח עם משאבה

יש חשיבות רבה גם לפרמטרים של מיכל ההרחבה. להפעלה יעילה של המערכת יש להשתמש במאגר בעל נפח של כ -5% מנפח כל הנוזלים במערכת. אם לא תעשה זאת עלול לגרום להתפרצות צינורות או להתזת מים עודפים..

מערכת שלמה

חימום מסוג פתוח בבית פרטי דורש התקנת דוד הפועל על דלק מוצק או שמן דלק. העובדה היא כי סוג זה של חימום מאופיין בהיווצרות תקופתית של חסימות אוויר, שעלולות לגרום לתאונה בעת שימוש בדודי חשמל וגז..

ניתן לחשב את כוחו של דוד החימום בהתאם לתוכנית הסטנדרטית, לפיה נדרש 1 קילוואט אנרגיה בתוספת 10-30% לחימום 10 מ”ר משטח החדר, בתוספת 10-30%, תלוי באיכות הבידוד התרמי.

אין להשתמש בפולימרים כחומר למיכל ההרחבה; פלדה היא האפשרות הטובה ביותר במקרה זה. נפח המיכל תלוי בשטח החדר המחומם, למשל, במערכת החימום של בניין קטן בגובה של קומה אחת, ניתן להשתמש במיכל הרחבה של 8-15 ליטר..

חימום בבית פרטי מסוג פתוח

באשר לצינורות עבור המעגל של מערכת חימום עם משאבת מחזור, במקרה זה ניתן להשתמש בחומרים הבאים:

  • פְּלָדָה. צינור כזה מאופיין במוליכות תרמית גבוהה ובהתנגדות ללחץ גבוה. עם זאת, להתקנה יש כמה קשיים ודורשת שימוש בציוד ריתוך..
  • פוליפרופילן. מערכת כזו בולטת להתקנה קלה, חוזק ואטימות, היא מסוגלת לעמוד בתנודות טמפרטורה. צינורות פוליפרופילן מאופיינים בפעולה ללא רבב במשך רבע מאה..
  • מתכת-פלסטיק. צינורות מחומר זה עמידים בפני קורוזיה, לא נוצרים משקעים על קירותיהם הפנימיים המעכבים את התנועה הטבעית של נוזל הקירור. עם זאת, עלות מערכת כזו גבוהה למדי, וחיי השירות שלה הם 15 שנים בלבד..
  • נְחוֹשֶׁת. צינור נחושת נחשב ליקר ביותר, אך הוא סובל בצורה מושלמת טמפרטורות גבוהות, עד 500 מעלות, ומאופיין בהעברת חום מירבית..

התקני חימום במערכת חימום פתוחה חייבים להיות עמידים מספיק, ולכן יש לבחור מתכות בעלות תכונות דומות. הפופולריים ביותר הם רדיאטורים מפלדה, המוסברים על ידי השילוב האופטימלי של מראה הדגמים, המחיר שלהם והעוצמה התרמית..

הגיע הזמן לאפס וזמן מילוי

בשלושה מקרים בלבד:

  1. בהתחלה הראשונה;
  2. לאחר תיקון שסתומי כיבוי ובקרה, דוד, בקבוק, החלפת התקני חימום וכו ‘;
  3. לאחר איפוס מערכת החימום במהלך כיבוי חורף ארוך. זה נהוג אם המעגל מלא במים והבית נשאר ללא חימום במשך זמן רב..

לניקוז מלא של המעגל, המשפחות חייבות להיות על כל הסוגריים מתחת לרמת המילוי. בעת איפוס, פתח לפחות אוורור אחד בחלק העליון של המעגל כך שישאב אוויר..

התחלת חימום בבית פרטי

רצף הפעולות להתקנה עצמית של המערכת

סידור מערכת חימום פתוחה מרמז על הביצועים העוקבים של העבודה הבאה:

  • התקנת דוד חימום. בהתאם לגודל, הציוד קבוע בצורה מאובטחת ויציבה לרצפה או קבוע לקיר.
  • ניתוב צינורות. הצינור מותקן בהתאם לפרויקט שנערך בעבר ולתוכנית שנבחרה. בשלב זה אסור לשכוח את השיפוע המומלץ לאורך כל המתאר..
  • התקנת מכשירי חימום וחיבורם לצינור משותף.
  • התקנת מיכל ההרחבה והבידוד התרמי שלו (במידת הצורך).
  • חיבור אלמנטים מערכתיים.
  • ניסוי, במהלכו מזוהים מקומות של חיבור רופף.
  • הפעלת מערכת החימום.

מערכת חימום עם תרשים משאבת מחזור

מומלץ להתקין חיישן טמפרטורה בשקע הדוד, בעזרתו מפקחים על יעילות מערכת אספקת החום הפתוחה..

הפעלה ראשונה של דוד החימום

רצף הפעולות בעת הפעלת הדוד בפעם הראשונה לפני תחילת עונת החימום תלוי במידה רבה בדגם המכשיר ובסוגו, אך הוא זקוק לבדיקה ויזואלית. זהו אחד השלבים החשובים שלפני ההתחלה הסופית של החימום בבית..

כיצד לבדוק את מערכת החימום בבית פרטי

מחליף החום הוא היחידה הפגיעה ביותר ביחידה. בדיקה היא חובה, מכיוון שהיא נחשפת כל הזמן לטמפרטורות גבוהות במהלך הפעולה. במקביל להשקת הרדיאטור, בדיקת הדוד היא אחת המשימות החשובות ביותר בשלב ההכנה..

כמה עולה חימום

מכיוון שבאזורים שונים של הפדרציה הרוסית לאזרחים יש הכנסה שונה, אז המחירים עבור עבודות התקנה של רשתות הנדסיות וציוד חימום יכולים להשתנות מאוד. גם כישורי המומחים והציוד שלהם בכלים משחקים תפקיד. מחירים נמוכים באופן מסורתי לחטיבות העובדות ב”צל “ולא עמוסות בתשלום מסים. המחיר הגבוה ביותר עבור שירותיהם נלקח על ידי חברות גדולות עם צוות הנדסי וטכני גדול..

עֵצָה. חטיבות “צל” אינן זולות, אך ככלל הן עושות את עבודתן בצורה גרועה ביותר. כדי לא לשלם כסף נוסף עבור שינויים או כדי לשכור חברה גדולה, עדיף לפנות למשרד עורכי דין קטן שאת המוניטין שלו אתה מכיר.

כדי להדריך אותך כמה עולה לבצע חימום בבית פרטי, נציג את עלות העבודה הממוצעת במוסקבה ובאזור מוסקווה, שם היא המסורתית הגבוהה ביותר. המחירים באזורים הסובבים אינם שונים מדי. אז התקנת גז או כל חדר דוד אחר תעלה את הסכומים הבאים:

  • על בסיס דוד גז מותקן על הקיר עם משאבה מובנית-מ 10 עד 20 אלף רובל;
  • דוד הצמדה ודוד חימום עקיף בהספק של 28-50 קילוואט-מ -30 עד 40 אלף רובל;
  • אותו דבר, עם קיבולת של 50-70 קילוואט – מ 40 עד 50 אלף רובל;
  • אותו דבר, עם הספק תרמי של עד 100 קילוואט – 70-90 אלף רובל;
  • כמה דוודים הפועלים על דלקים שונים, או זהים במפל בהספק של 28-70 קילוואט-50-70 אלף רובל. מעל 70 כ”ס – 90-120 אלף רובל.

הערה. הרשימה מציגה את עלות העבודה נטו יחד עם הזמנה והפעלה, אך לא כולל ציוד וחומרים מתכלים.

הטבלה הבאה מציגה את המחיר לביצוע חימום מים, המחושב ביחס לרדיאטור אחד בתוספת צינורות ושסתומי בקרה. הוצאות לרכישת מצברים, ברזים וכל שאר החומרים אינם כלולים גם כן..

שיטות לחיבור הרדיאטור לכביש המהיר

פיזור חום של רדיאטורים תלוי באופן בו הם מחוברים לרשת החשמל.

ישנם שלושה סוגים עיקריים של חיבור:

  • אֲלַכסוֹנִי;
  • צְדָדִי;
  • נמוך יותר.

חיבור אלכסוני או צולב

חיבורים אלכסוניים או מוצלבים היעילים ביותר. החימום המרבי של הסוללה מבחינת שטח מושג, וכמעט ואין אובדן חום.

על פי תכנית זו, צינור האספקה ​​מובל לצינור הרדיאטור העליון, וצינור היציאה מחובר לצינור התחתון הממוקם בצד הנגדי של המכשיר. עבור מכשירים עם מספר רב של חלקים, נעשה שימוש רק בסוג האלכסוני של חיבור..

חיבור צדדי או חד כיווני

חיבור לרוחב או חד צדדי מאפשר לך להשיג חימום אחיד של כל חלקי המכשיר.

לחיבור, צינורות האספקה ​​והחזרה מסופקים מצד אחד. לרוב, חיבור כזה משמש להתקן חימום עם חיווט עליון..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

העברת החום של חימום עם חיבור צדדי של רדיאטורים, עם אספקה ​​מלמעלה למטה, שווה ל- 97%. עם התנועה ההפוכה של נוזל הקירור – מלמטה למעלה – נתון זה הוא 78%

חיבור תחתון של רדיאטור לצינור

חיבור תחתון אינו ערכת החימום היעילה ביותר. עם זאת, הוא מסודר לעתים קרובות למדי, במיוחד כאשר הצינור הראשי מוסתר מתחת לרצפה..

צינורות הכניסה והיציאה מובלים אל החרירים התחתונים הממוקמים בצדדים שונים של הרדיאטור.

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

קצב העברת החום בחיבור התחתון של רדיאטורים הוא 88%

הצמתים העיקריים של מערכת החימום מהסוג הסגור

בדרך כלל, בעת התקנת מערכת סגורה, הם מציידים חדר דוד, אשר יכול להיות ממוקם בבית או בבניין מנותק..

מותקן בו דוד ולצידו מוצב כל הציוד העיקרי שממנו מונח צינור למחליפי חום בבית.

מערכת חימום סגורה עם מחזור כפוי והאלמנטים שלה.

שסתומי כיבוי

בעזרת תרמילי כדור ושסתום, זרימת נוזל הקירור בצינור מנותקת. התקנים מסוג שסתומים משמשים לעתים קרובות במחליפי חום של רדיאטורים לאיזון הסוללות על מנת להשוות את הטמפרטורות שלהם. כמעט כל השסתומים עשויים פליז ובעלי חוטים חיצוניים ופנימיים לחיבור לצינור.

פתחי אוורור למערכת החימום - דוגמאות עיצוב ומיקום.

סעפים, חיצים הידראוליים

לחיבור מספר רב של מחליפי חום למעגל החימום, נעשה שימוש ביחידות הפצה – אספנים וחצים הידראוליים.

בדרך כלל מתגים הידרוסטטיים, הממוקמים אנכית במיכלי נפח מלבניים, משמשים להפצת מספר רב של אספנים או מחליפי חום רדיאטור. על גבי החצים ההידראוליים יש להציב פתח אוורור.

אספנים הם מכשירים מורכבים יותר ומורכבים משתי יחידות הפצה עם מספר שקעים (מסרקים) – אספקה ​​והחזרה. בעזרת אספנים, הם מחברים בעיקר את קווי המתאר של חימום תת רצפתי, הם משמשים לעתים קרובות לחיווט רדיאלי של רדיאטורים.

מסרק האספן מאפשר לך להגדיר את פרמטרי הטמפרטורה של כל מחליף חום. לשם כך מותקן מד זרימה מתכוונן במארז שקוף עם סימנים וראש מחוון פנימי מעל כל אחד מסרקי ההזנה..

מעל כל יציאת החזרה יש גם שסתום בקרה סגור במכסה מגן. אם יש צורך להפוך את הגדרת משטר הטמפרטורה לאוטומטי, מותקנים עליהם כונני סרוו, המסובבים את שסתומי הבקרה, ובכך משנים את נפח נוזל החימום העובר דרכם. עם ירידה בנוזל החימום הזורם לאורך המעגל, הטמפרטורה של מחליפי החום יורדת, ועם עלייתו היא עולה.

המכשיר של סוללות דו -מתכתיות ופנל.

מכשירי בקרה, יחידות בטיחות

במערכות חימום רבות מותקנים מדי לחץ כדי לשלוט בלחץ, הממוצע הוא 1 – 1.5 בר. חייבים להיות גם חיישני טמפרטורה הכוללים כמה סוגים של סעפות..

בחלק העליון של הצינור היוצא ישירות מהדוד, יש להתקין קבוצת בטיחות, המורכבת מ -3 מכשירים המוצבים בבית אחד. הקבוצה כוללת אוורור אוויר, שסתום ניקוז, חיישן לחץ מצביע.

למה צריך איפור במערכת סגורה

איפור מערכת סגור

להפעלה יעילה של מערכת חימום סגורה, יש צורך בלחץ ההפעלה להישמר בה כל הזמן. למרות העובדה שהמערכת אטומה, ישנן בלתי מורגשות ממבט ראשון ודליפות לא משמעותיות בה. מים מהמערכת הולכים לאיבוד כאשר האוויר מוסר דרך ברז מייבסקי, מחלחל דרך אטמי משאבת המחזור, דרך המפרקים השונים של המעגל. הפסדים אלה מצטברים, ולאחר זמן מה, משפיעים על ביצועי המערכת. כדי לפצות על הפסדים אלה, יש צורך להאכיל את מערכת החימום הסגורה מרשת המים..

איפור ידני או אוטומטי

עבור מערכות חימום פשוטות וקטנות, בדרך כלל משתמשים בשסתום המופעל באופן מכני. הוא מותקן בנקודה של הלחץ הנמוך ביותר, הנמצא מול משאבת המחזור. מד לחץ מותקן בשלב זה כדי לעקוב אחר תהליך האיפור..

כדי לא לכלול את כניסת נוזל הקירור למערכת המים, נעשה שימוש בשסתום כיבוי.

במערכות מורכבות ומסועפות מתבצעת טעינה אוטומטית של מערכת החימום, מחיר שסתום הטעינה תלוי במותג היצרן. לפעמים שסתומי איפור אוטומטיים הם חלק מציוד הדוד. אם האיפור מתבצע ממערכת אספקת מים, שבה הלחץ בדרך כלל הוא 3 – 4 בר, אז הכל קורה בפשטות. הגדרת היצרן של השסתום היא 1.5 בר.

אם הלחץ במערכת החימום יורד מתחת ל -1.5 בר, השסתום ייפתח ויישאר פתוח עד שיגיע הלחץ המוגדר. אם האיפור האוטומטי ישתמש בנוזל קירור ממקורות אחרים, יש צורך במשאבה שתופעל על ידי אות מהשסתום ותספק את נוזל הקירור בלחץ מסוים למערכת החימום..

בקרת טמפרטורה אוטומטית

עיצוב שסתום הפחתת לחץ לחימום מייקאפ

כיצד לבצע אוטומציה ובחירה של המצב האופטימלי בחצרים של הבית, במיוחד כאשר אתה נעדר לעתים קרובות מדירה או בבית כפרי פרטי. זה פשוט מאוד, אתה צריך לקנות בקר למערכת החימום – מכשיר המאפשר לך לתכנת ולשלוט על הטמפרטורה בבית. לפני רכישת בקר לחימום, עליך לוודא כי הדוד כולל את יחידת הבקרה המתאימה. האפשרות הטובה ביותר היא להתייעץ עם מומחים.

אחת מאפשרויות האוטומציה האופטימליות ביותר מתקבלת באמצעות חיווט קרן (אספן). על סעפת מותקנים שסתומים מיוחדים, הנשלטים על ידי יחידת הבקרה של הבקר הרב-ערוצי. אותה יחידת בקרה מוציאה אות להפעלת הדוד..

בכל חדר מותקן תרמוסטט נפרד, המוגדר לטמפרטורה מסוימת. הבקר הרב ערוצי של מערכת החימום הקורנת מעבד נתונים מטרמוסטטים, וכאשר הטמפרטורה בחדר כלשהו יורדת, מדליק את הדוד ופותח את שסתום החדר הזה במסרק. בכל מקרה הדוד יפעל עד שהטמפרטורה בכל החדרים תגיע לערך המתוכנת..

מערכת חימום פתוחה של בית פרטי

אי אפשר לומר באופן חד משמעי איזו מערכת חימום עדיפה – פתוחה או סגורה. השימוש במערכת מסוימת תלוי בגורמים רבים, למשל, גודל ומספר קומות הבית, מיקומו, זמינות המשאבים הכספיים והאזור. רק גישה סבירה תאפשר לכם לבחור מערכת חימום ביתית שתספק נוחות ונעימות בבית בעלויות אופטימליות להתקנה ותפעול..

טיפים שימושיים

לא משנה איזו חימום נבחרת, העיקר הוא הפעולה הנכונה של מערכת אספקת החום. ישנם מספר כללים והמלצות למערכת סגורה ופתוחה שכדאי להקפיד עליה..

אחרת הציוד לא יפעל במשך זמן רב..

  • עבור מבנה פתוח, חשוב מאוד במזג אוויר קר, אם החימום אינו מופעל, לנקז את כל הנוזלים מהמערכת. זאת כדי למנוע מהצינורות לקפוא. כמו כן, לתקופת החורף עדיף לבודד את מיכל ההרחבה, במיוחד אם הוא מותקן מתחת לגג. בעת התקנת צינור במערכת מסוג זה, כדאי למזער פניות, כמו גם את מספר החיבורים.

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • בסוף ההתקנה של מערכת סגורה, יש למלא אותה במים. בפעם הראשונה שאתה ממלא את המערכת בנוזל, פעל לפי הוראות מסוימות. בעיצוב החימום חייבים להיות ברזי ניקוז וברזים המאפשרים לך למלא מים. יתר על כן, יש להניח ברזי ניקוז בתחתית המערכת..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • כדי שמבנה סגור יפעל כראוי, יש צורך שהלחץ יהיה כל הזמן באותה רמה. כמובן שהמבנה אטום לחלוטין, אך עלולות להתרחש בו נזילות. במבט ראשון הם עשויים להיראות חסרי משמעות. לדוגמה, מים יכולים לעזוב את המערכת אם מסירים אוויר באמצעות ברז מייבסקי, או במפרקים. עם הזמן, אובדן נוזלים כזה, המשמש כמוביל חום, יכול להוביל לתקלה במערכת, מה שאומר שיש לפצותם..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • אם המערכת קטנה, ניתן להפקיד את המילוי במים ברז מכני. במערכות מורכבות יותר, עדיף לתת עדיפות לאיפור אוטומטי, שבעצמו יסדיר את הצורך במילוי המערכת.

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • אוורור המערכת הוא רגע לא נעים, אך ניתן להתמודד איתו גם עם פתחי אוורור. מכשירים אלה הם אוטומטיים או ידניים. פורקן האוורור הידני המפורסם ביותר הוא מנוף מייבסקי. בדרך כלל הוא מותקן בסוף הסוללה..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • פתחי אוורור אוטומטיים טובים יותר, מכיוון שהם מאפשרים לך להוציא אוויר מהמערכת ישירות במהלך הפעולה. בדרך כלל, החיבור של מכשירים כאלה מתבצע במקומות בהם יש פניות, או בנקודות הגבוהות ביותר של המערכת. זה מונע הצטברות אוויר בנקודות קריטיות..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • במערכות סגורות ניתן להשתמש בצינורות בקוטר קטן. עם זאת, אל תחסוך יותר מדי על ידי בחירת הקטן ביותר. אחרת, אתה יכול להגדיל את הלחץ בצינור, ואם למשאבה אין מספיק כוח, היא פשוט לא תתמודד.

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • התקנה נכונה של משאבת הסירקולציה חשובה. הוא מורכב מכך שרוטור המכשיר חייב להיות בעל מיקום אופקי ביחס לציר שלו. במקרה זה, הציוד יפעל בשקט, והחיכוך עם נוזל הקירור יהיה ממוזער..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

  • אם נשפך נוזל למקרר למערכת סגורה, החימום יהפוך אפילו טוב יותר. לדוגמה, ניתן יהיה, אפילו בחורף, לעזוב בבטחה זמן רב ולא לפחד מהפשרת המערכת. במקרה זה, הסיכון מצטמצם לאפס..

מערכת חימום סגורה: תרשימים אופייניים ועקרון ההתקנה

עבור מערכות פתוחות, חשוב שהצינורות הפועלים אופקית יהיו משופעים. יתר על כן, זה חייב להיעשות בכיוון של רדיאטורים הדוד.
