Schémata topného systému: fotografie, odborné rady

Princip činnosti topného systému

Existuje mnoho schémat topných zařízení. Mnoho zákazníků často dělá chyby kvůli nezkušenosti. A společnosti poskytující tyto služby se snaží od takových zákazníků vyždímat více peněz..

Základním pravidlem každého topného systému je uzavřený okruh sítě. V jednoduchém znázornění vypadá schéma topné sítě jako jakýsi prstenec potrubních spojů, ve kterém teče voda, neustále ohřívaná z kotle. Tento kotel je v neustálém provozu, takže v žádném následujícím cyklu průtoku vody potrubím nechladí.

Topný systém se skládá z:

  • spojovací potrubí;
  • kování;
  • kotel pro vytápění;
  • radiátory nebo jiná topná zařízení;
  • čerpadlo pro zajištění požadované rychlosti vody protékající potrubím;
  • expanzní nádoba.

Metody zapojení topení

V interiéru moderního soukromého domu můžete často vidět krb nebo kamna, ale nejčastěji jsou to prvky obecného stylu místnosti. V tomto případě je za teplo v domě zodpovědný jednokruhový nebo dvouokruhový kotel. První možnost se navíc používá pouze k vytápění místností, kotel druhého typu paralelně slouží k dodávce tepla a ohřevu vody.

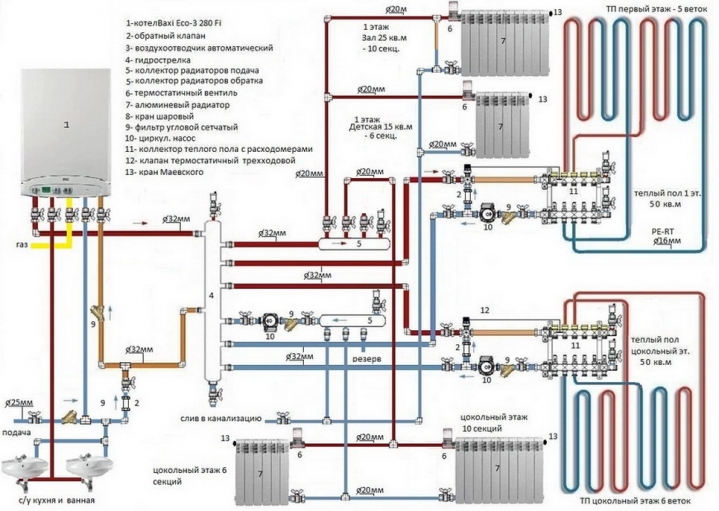

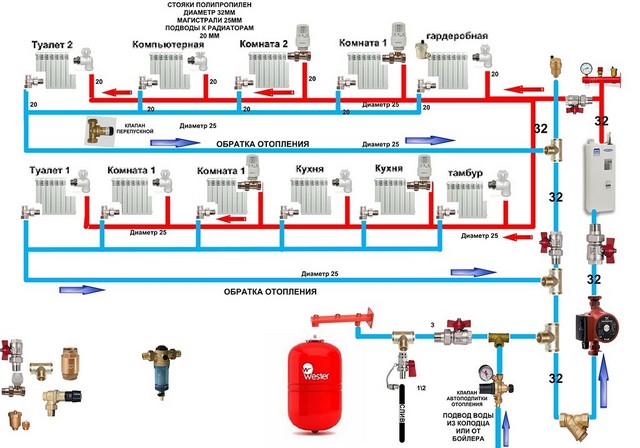

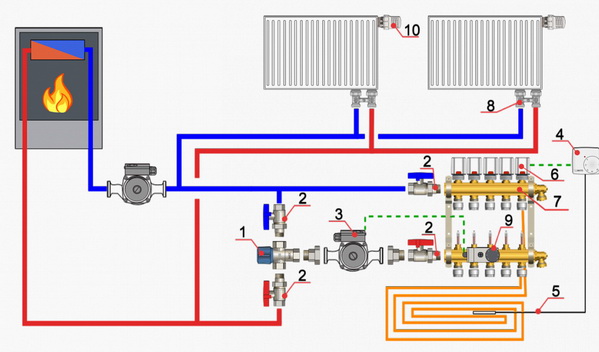

Uspořádání topného systému v soukromém domě lze provést pomocí schématu zapojení s jedním a dvěma trubkami z topného kotle. Před výběrem jedné z možností byste měli podrobněji prostudovat vlastnosti a vlastnosti každého typu a identifikovat jejich pozitivní aspekty a nevýhody..

Prvky topného systému

Ve venkovských domech je lepší provést ohřev vody. Tato metoda je považována za tradiční. Teplo je do domu dodáváno pomocí tepelného nosiče, který lze ohřívat různými zdroji energie..









Takový systém obsahuje následující komponenty:

  • zařízení topného systému;
  • zdroj tepla;
  • potrubní síť.

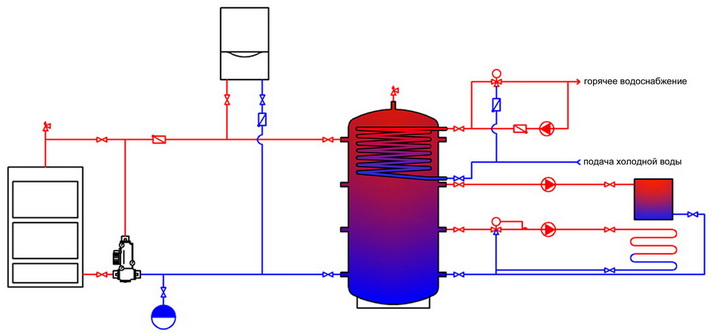

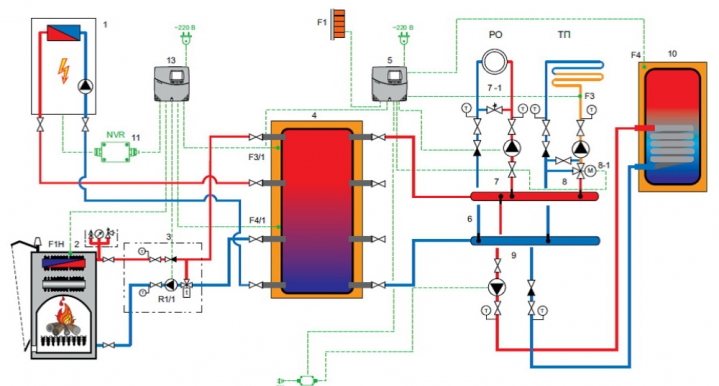

Plná práce není možná bez vybavení, jako jsou:

  • expanzní nádoba;
  • vyrovnávací paměť;
  • oběhové čerpadlo;
  • distribuční potrubí;

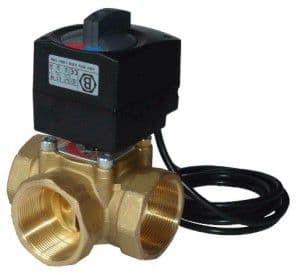

  • automatizační zařízení;
  • hydraulický separátor;
  • topný kotel.

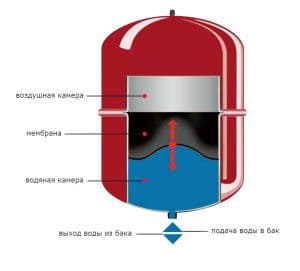

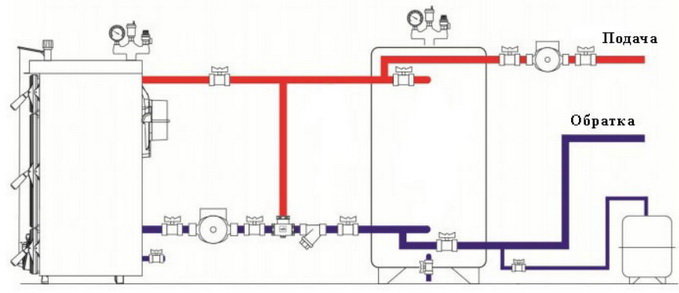

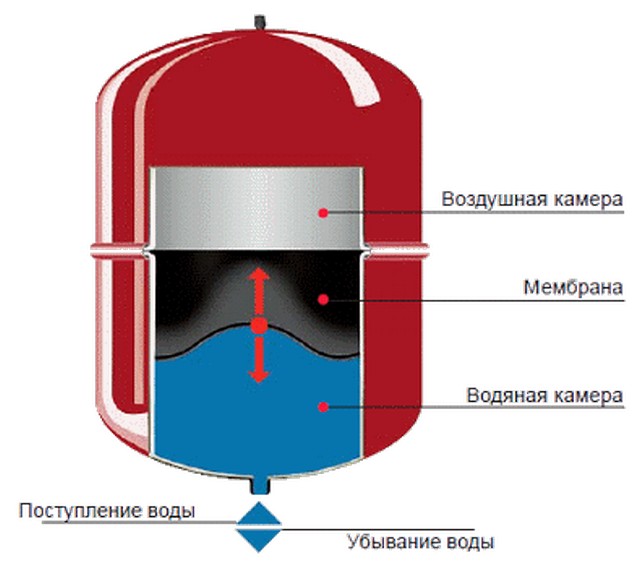

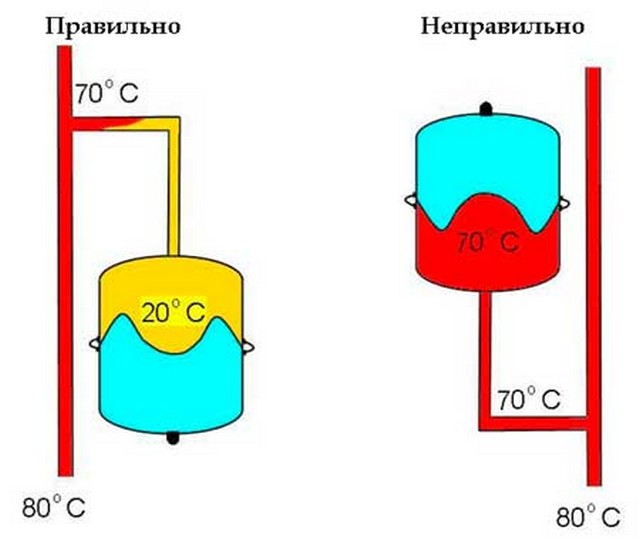

Je důležité, aby expanzní nádrž byla povinným prvkem zařízení pro systém ohřevu vody. V případě potřeby je nainstalováno vše ostatní.

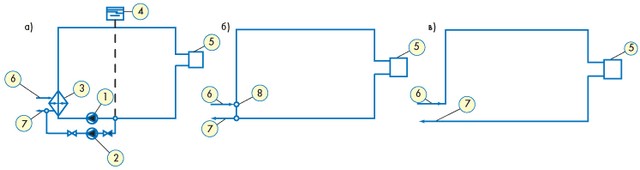

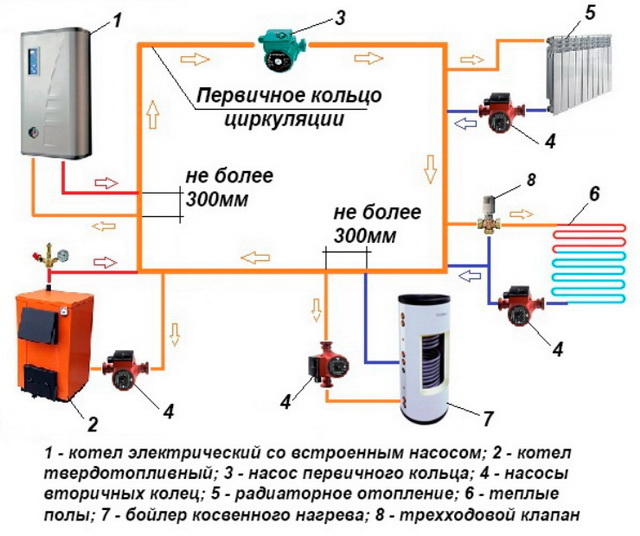

Druhy nuceného oběhu tepelného nosiče při vytápění

Použití schémat vytápění s nuceným oběhem ve dvoupodlažních domech se používá kvůli délce systémových linek (více než 30 m). Tato metoda se provádí pomocí oběhového čerpadla, které pumpuje tekutinu v okruhu. Instaluje se na vstupu do ohřívače, kde je teplota topného média nejnižší..

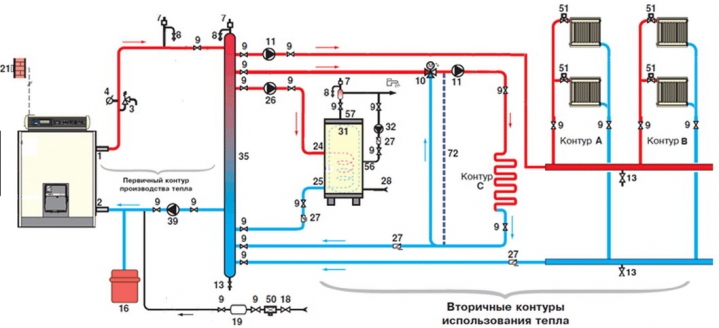

Všechny jednotky jakéhokoli topného systému

Počínaje úplně prvními topnými systémy měly všechny následující bezchybně tři základní prvky schématu: zdroj tepla, potrubní systém s uzavíracími a pojistnými ventily a topná zařízení.

V nucených systémech je dodatečně nainstalováno síťové čerpadlo pro cirkulaci chladicí kapaliny. Tyto základní prvky se používají ke klasifikaci topných systémů..

Schémata topného systému: fotografie, odborné rady

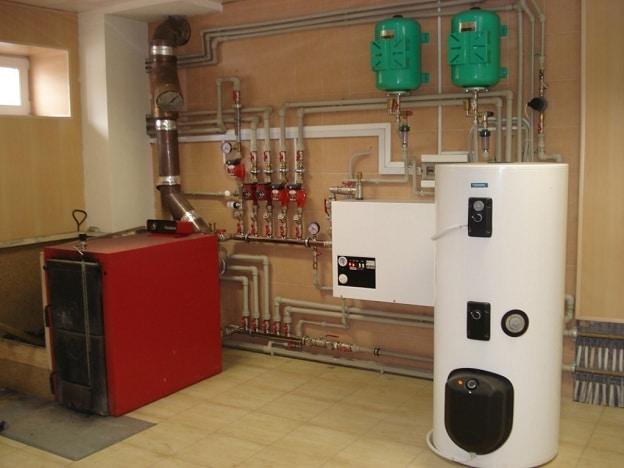

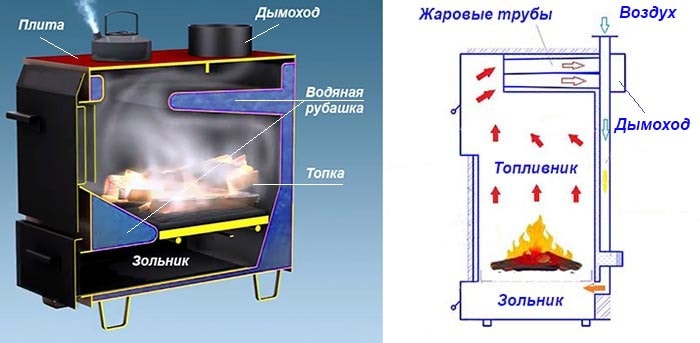

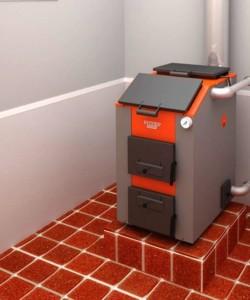

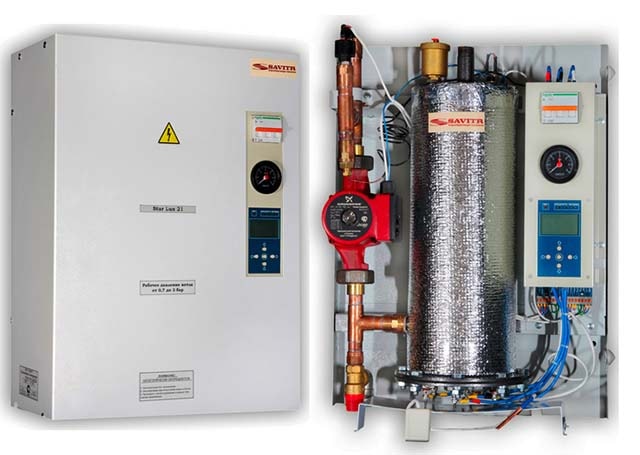

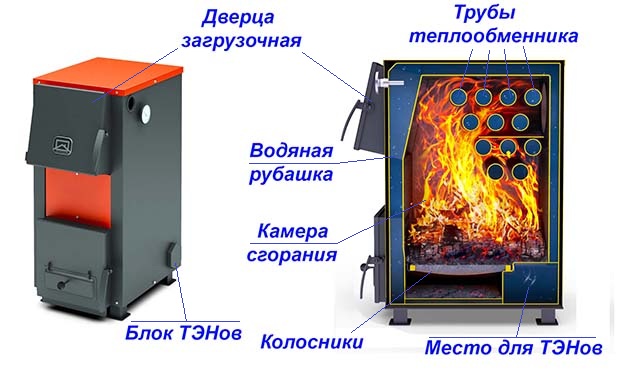

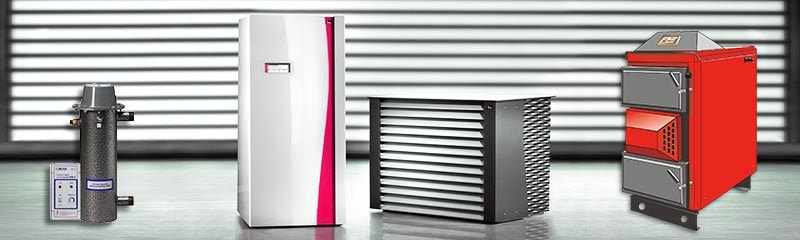

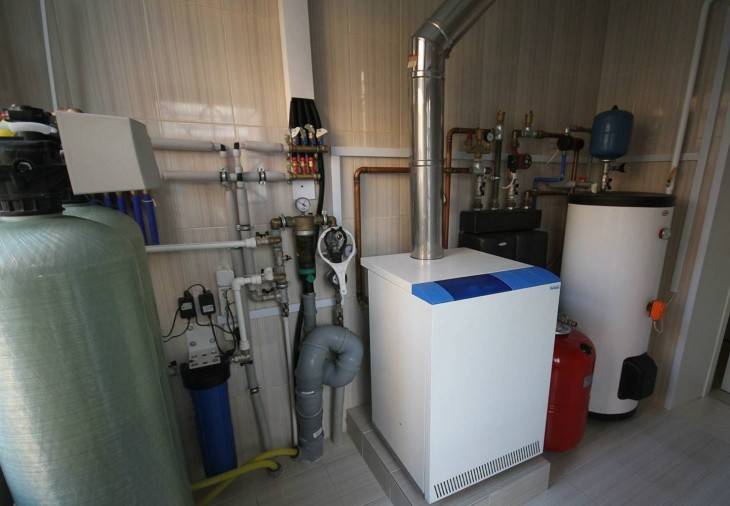

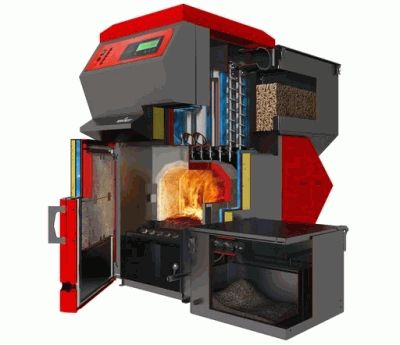

Zdroje tepla jsou srdcem každého systému zásobování teplem. Může to být tepelná elektrárna, centrální kotelna a vlastní kotelna. V poslední době mezi ně patří netradiční zdroje tepelné energie, například tepelná čerpadla a sluneční kolektory..

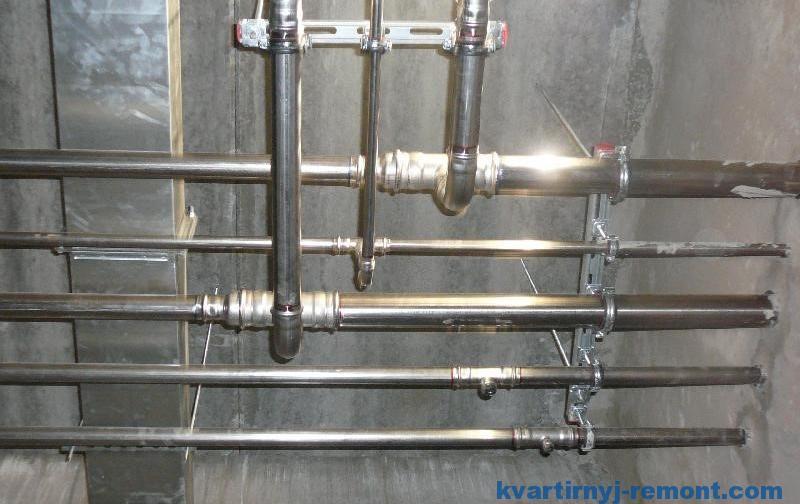

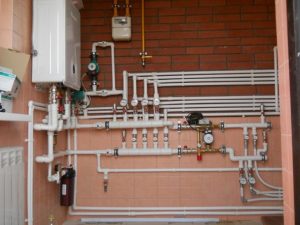

Potrubní systém slouží k přenosu tepla ze zdroje do topných zařízení. Ve fázi návrhu je vybrán koncept topného systému a jeho typ. Topné systémy jsou přirozené, když se tepelný nosič pohybuje v důsledku teplotního rozdílu a nucené, když je pohyb topné vody uvnitř systému prováděn oběhovým čerpadlem.

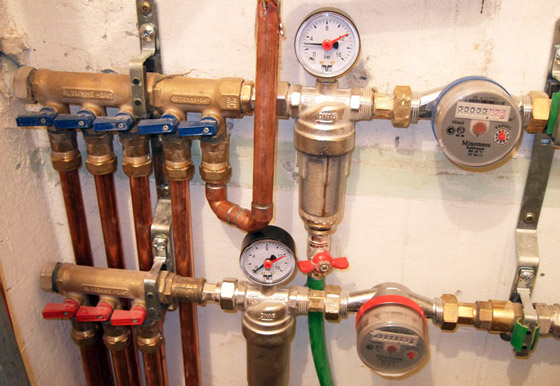

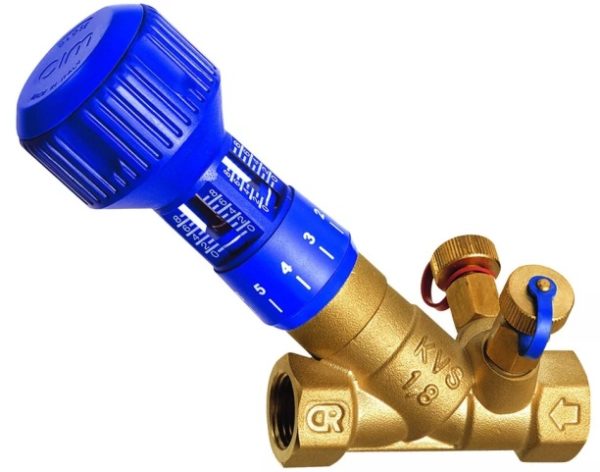

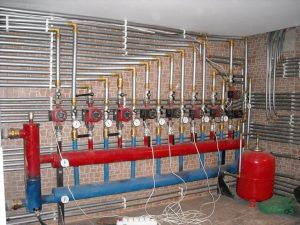

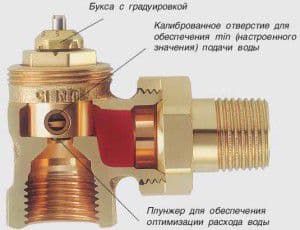

K ochraně, údržbě a opravám prvků tepelného okruhu jsou na potrubích přívodního a vratného nosiče tepla instalovány ochranné uzavírací a regulační ventily, jakož i senzory, termostaty, větrací otvory a expanzní nádoby.

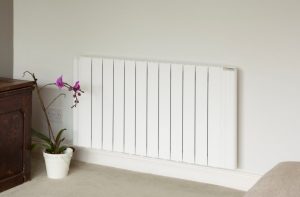

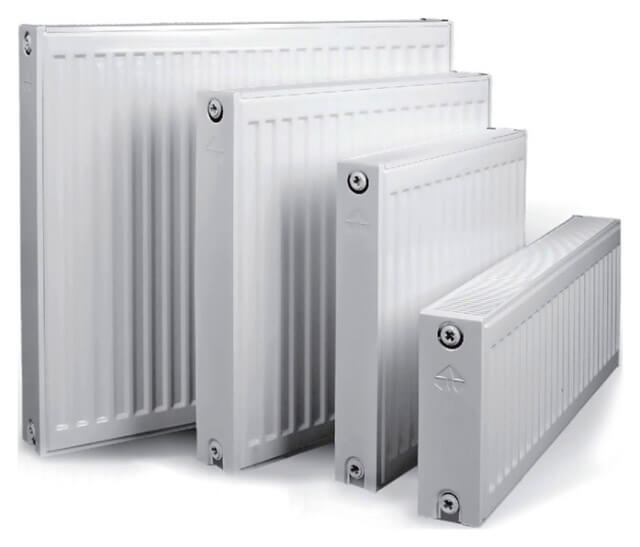

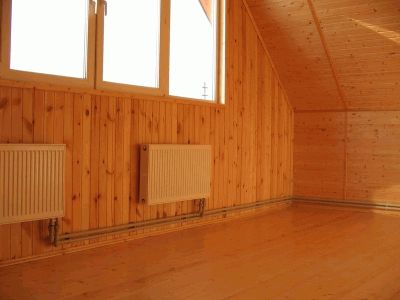

Topná zařízení jsou zařízení, která přenášejí teplo z horké chladicí kapaliny do prostředí místnosti. Jsou vybrány z hlediska výkonu, který musí překročit tepelné ztráty ohřívaného předmětu a jsou různých typů: jsou vyrobeny z litiny, oceli a slitin hliníku..

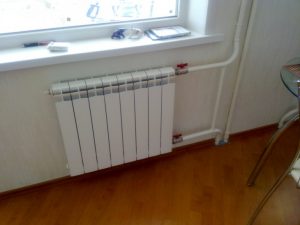

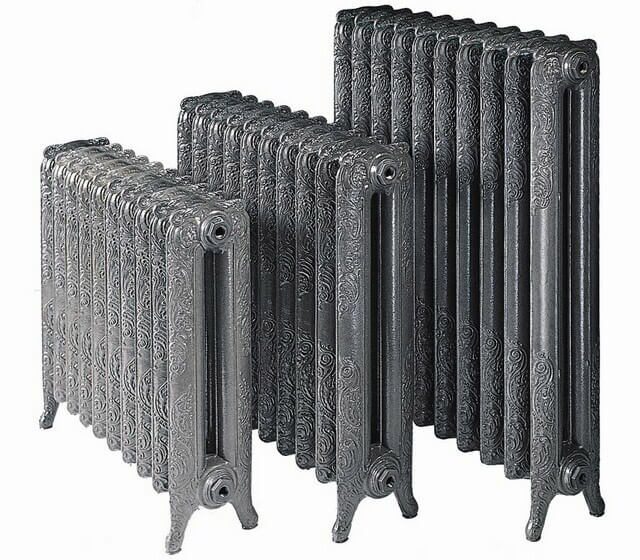

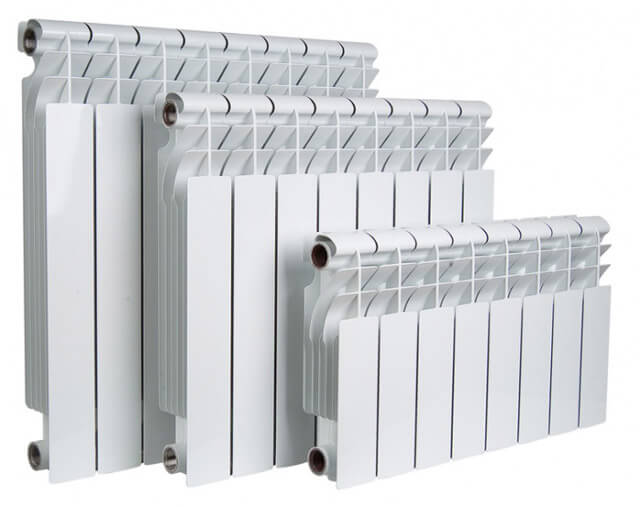

V současné době jsou nejoblíbenější bimetalické radiátory určené pro 25 atm., Jejichž životnost přesahuje 25 let.

Vlastnosti systému ohřevu vody

Topné systémy v soukromém domě: fotografie, odborné rady

rozhodnout o jeho typu

  • možnost přirozeného vytápění je nejlevnější;
  • takové zařízení nevyžaduje AC připojení;
  • v takovém systému lze použít jakýkoli topný kotel.

Pokud vezmeme v úvahu jeho nedostatky, pak bych rád zdůraznil následující problémy:

  • nízká úroveň účinnosti;
  • chladicí kapalina je rozložena nerovnoměrně po bateriích;
  • v takovém systému je nutně instalována expanzní nádrž;
  • povinné použití kovového potrubí.

Mnoho lidí může mít otázku, proč přesně jsou trubky vyrobeny z kovu? Všechno je velmi jednoduché, chladicí kapalina v takovém topném systému cirkuluje při velmi vysoké teplotě, zejména v blízkosti kotle. Proto ne všechny plastové trubky vydrží takové tepelné zatížení..

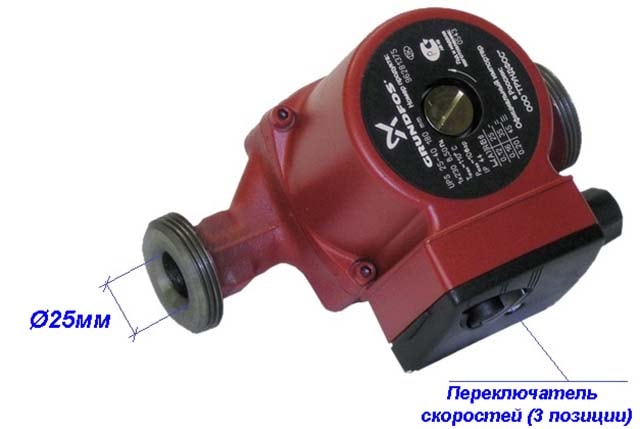

Za přítomnosti oběhového čerpadla se vše děje trochu jinak. Tato metoda účinněji distribuuje chladicí kapalinu do radiátorů. Také použití potrubí s malým průměrem lze přičíst pozitivním vlastnostem nucené cirkulace vody. Pokud tedy srovnáme takové topné systémy, pak je průměr potrubí s přirozenou cirkulací chladicí kapaliny téměř poloviční než při použití oběhového čerpadla.

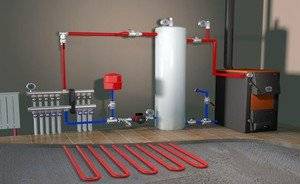

Jaké jsou hlavní součásti systému ohřevu vody?

Celý systém se skládá z následujících prvků:

  1. Kotel, ve kterém se ohřívá voda a ze kterého je ohřátá voda posílána do topného okruhu.
  2. Potrubí.
  3. Radiátory.
  4. Oběhové čerpadlo.
  5. Expanzní nádoba.
  6. Automatizační zařízení.

    Topné systémy v soukromém domě: fotografie, odborné rady

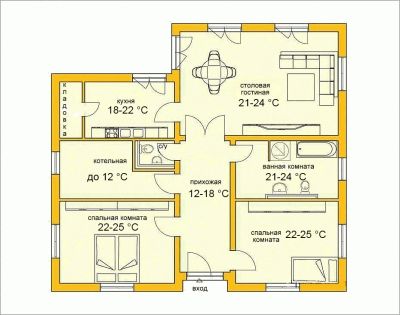

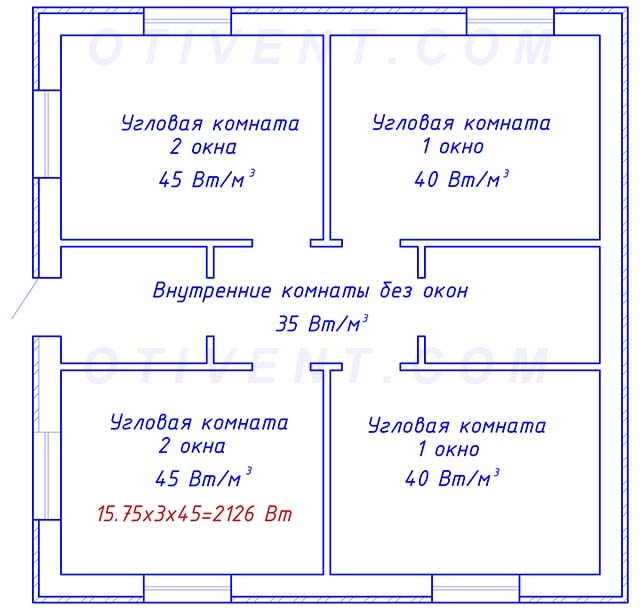

Jak začít navrhovat vytápění ve vašem soukromém domě?

V počáteční fázi musíte zvolit typ vytápění a vypočítat všechny materiály a práci, které bude nutné zakoupit a provést. To vše musí být provedeno a zvoleno co nejhospodárněji a nejefektivněji. Aby vytápění fungovalo s maximální účinností, musí být dům dobře izolován a mít schopnost udržet teplo po dlouhou dobu. Vytápění je navrženo a instalováno během instalace veškeré komunikace.

Jaké jsou možnosti implementace systému ohřevu vody?

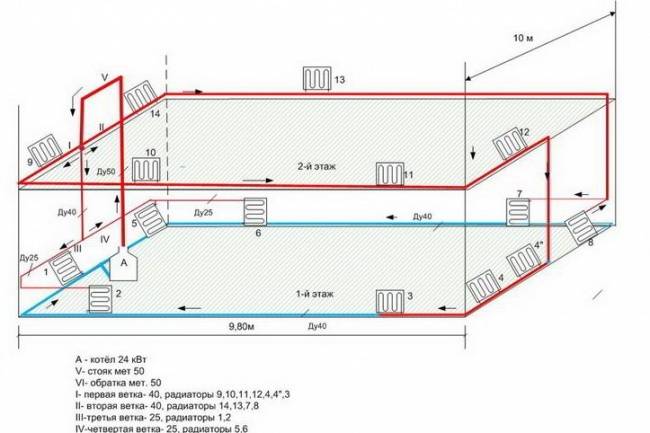

Nejjednodušší implementace je systém s jedním potrubím. V tomto případě, jak název napovídá, se chladivo pohybuje jedním potrubím. To znamená, že radiátory jsou navzájem propojeny v sérii a voda z kotle vstupuje do prvního z nich, poté do následujících. Po průchodu posledního radiátoru jde voda zpět do kotle potrubím, které vede od posledního radiátoru ke kotli. Tato možnost je jednou z nejsnadněji implementovatelných a velmi ekonomických, protože je vyžadováno minimum vybavení a materiálů..

Ohřev vzduchu

Schémata topného systému: fotografie, odborné rady

Tento typ ohřevu je znám a používán již od starověku. Ohřátý vzduch byl do místnosti dodáván potrubním systémem, čímž byl ohříván. Ve svém moderním designu je to běžný způsob vytápění velkých místností. Donedávna byl využíván pouze ve výrobních halách, sportovních zařízeních, veřejných prostranstvích. Rozvoj moderních technologií však umožňuje používat vzduchovou metodu v soukromých domech..

Ohřev a dodávka vzduchové hmoty do prostor se provádí pomocí ohřívačů vzduchu. Ve velkých dílnách se jedná o speciální instalace, které zajišťují vytápění a konstantní cirkulaci vzduchu při určité teplotě. Místní možnost umožňuje použití ohřívačů vzduchu s nízkým výkonem. Obvykle se jedná o horkovzdušné pistole, ohřívače ventilátorů. Zařízení jsou docela mobilní a používají různé konstrukční metody jako hlavní topení (elektrické ohřívače, palivové hořáky atd.).

Provoz ohřevu vzduchu vyžaduje přísné dodržování pravidel požární bezpečnosti a základních hygienických požadavků. Druhý zajišťuje přítomnost filtrů na čištění vzduchu, proudění, vzduchových kanálů, vzduchových clon a dalších prvků. Stejně jako neustálá kontrola nad systémem vzduchového potrubí jako celku.

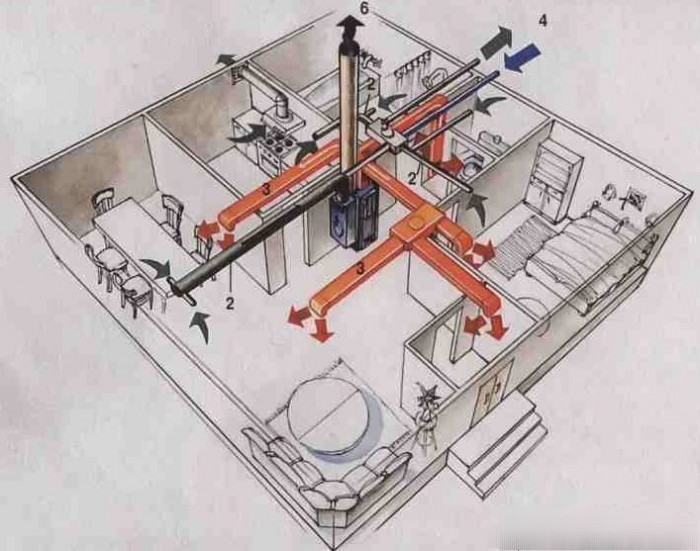

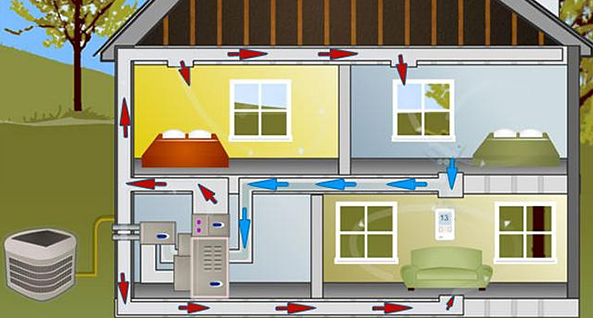

Ústřední topení vzduchem

Centrální vytápění vzduchu se provádí v místnostech jakéhokoli plánu, pokud má budova centrální větrací systém. Tyto typy topných systémů lze organizovat podle tří různých schémat: recirkulace s přímým tokem, částečná nebo plná recirkulace. Plnou recirkulaci vzduchu lze využít hlavně v mimopracovní době k provozním druhům vytápění nebo k vytápění místnosti před začátkem pracovního dne..

srovnání topných systémů

Ústřední topení vzduchem

Zahřívání podle takového schématu však může probíhat, pokud to neodporuje žádným pravidlům požární bezpečnosti ani základním hygienickým požadavkům. Pro takové schéma vytápění by měl být použit přívodní ventilační systém, ale vzduch nebude odebírán z ulice, ale z těch místností, které jsou vytápěny. V systému centrálního ohřevu vzduchu se používají takové konstruktivní typy topných zařízení, jako jsou: radiátory, ventilátory, filtry, vzduchové kanály a další zařízení.

Vzduchové clony

Studený vzduch může přicházet ve velkém množství z ulice, pokud se přední dveře domu otevírají příliš často. Pokud se neudělá nic pro omezení množství studeného vzduchu, který vstupuje do místnosti, nebo jej neohřívá, pak to může nepříznivě ovlivnit teplotní režim, který musí být v souladu s normou. Abyste tomuto problému předešli, můžete v otevřených dveřích vytvořit vzduchovou clonu..

Omezení množství přiváděného studeného vzduchu mimo budovu probíhá v důsledku strukturální změny ve vstupu do místnosti.

výběr topného systému

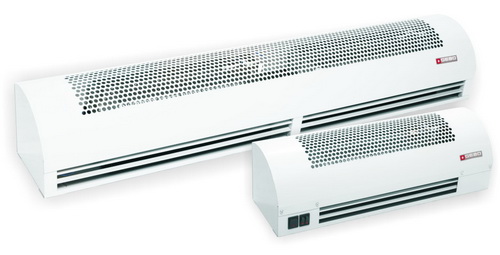

Vzduchové tepelné clony kompaktního typu jsou v poslední době stále oblíbenější. Nejúčinnější závěsy jsou považovány za záclony typu „chibbing“. Takové záclony vytvářejí proudovou vzduchovou bariéru, která chrání otevřené dveře před pronikáním proudů studeného vzduchu. Jak ukazuje srovnání typů vytápění, taková clona dokáže snížit tepelné ztráty téměř o polovinu..

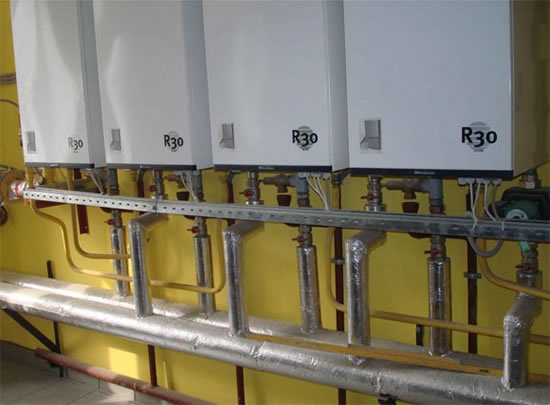

Plyn

Schémata topného systému: fotografie, odborné rady

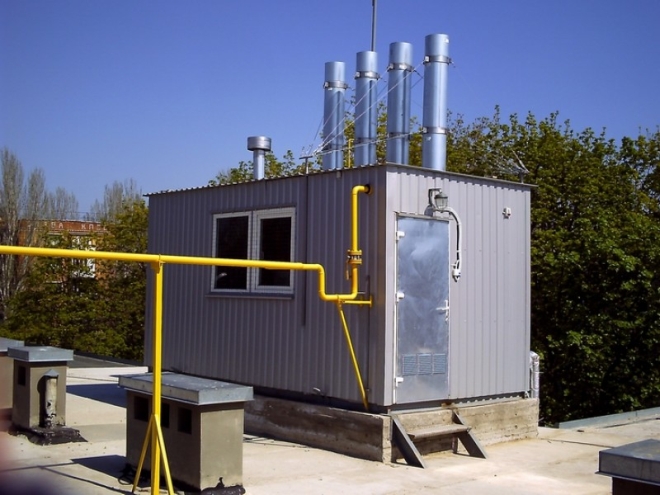

Tato možnost vytápění domu zahrnuje využití energie ze spalování plynového paliva. V tuto chvíli se jedná o nejlevnější a nejautomatizovanější typ vytápění. Používá se v zplyňovaných oblastech.

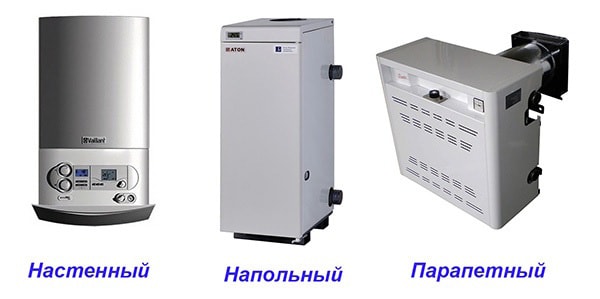

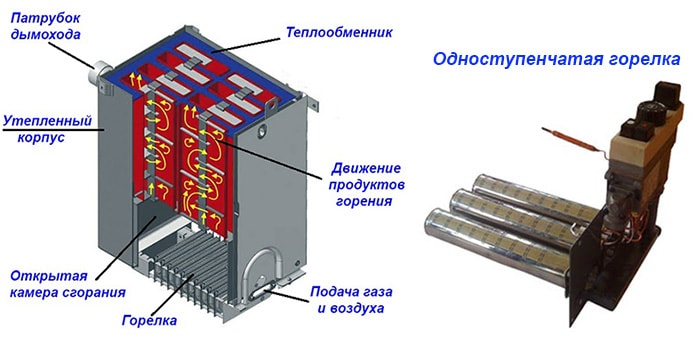

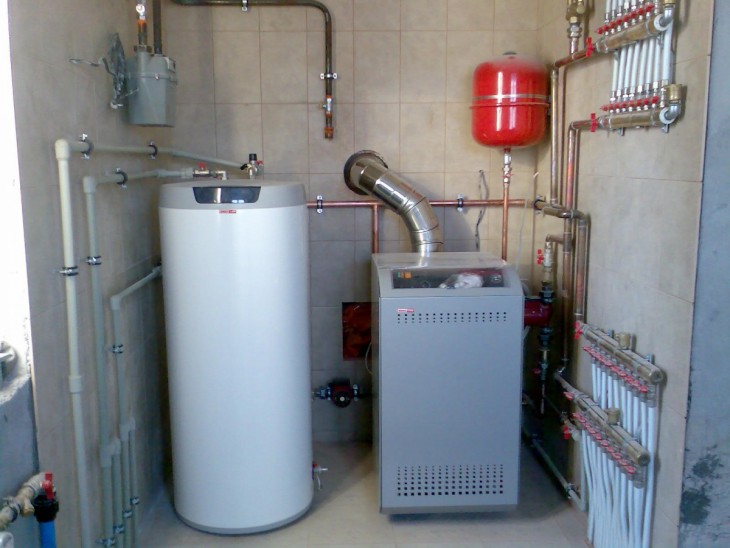

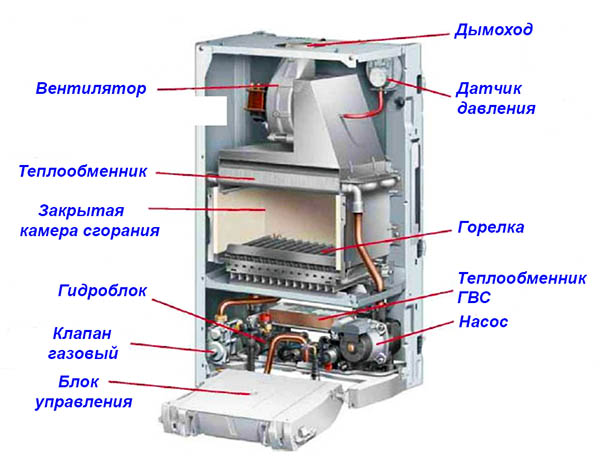

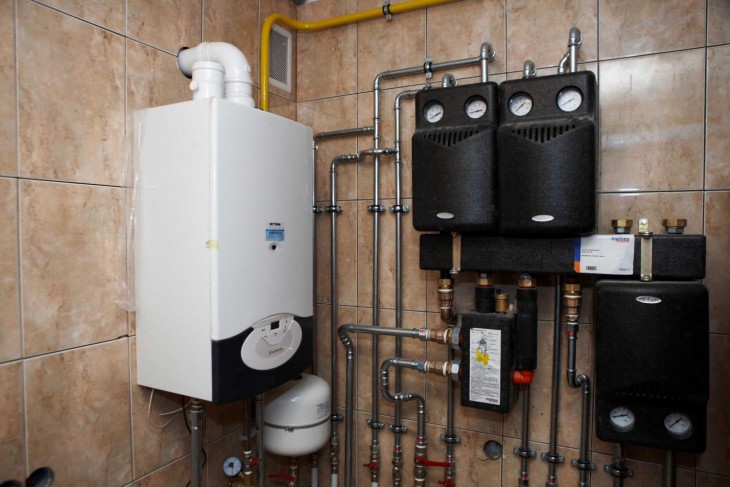

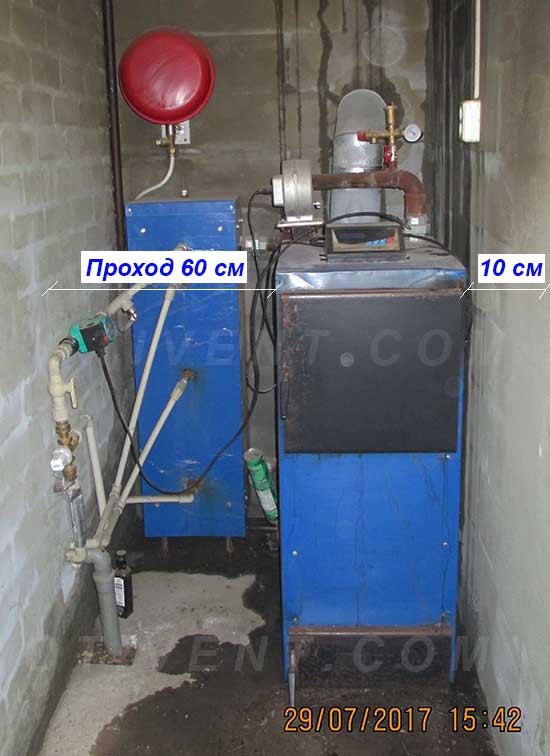

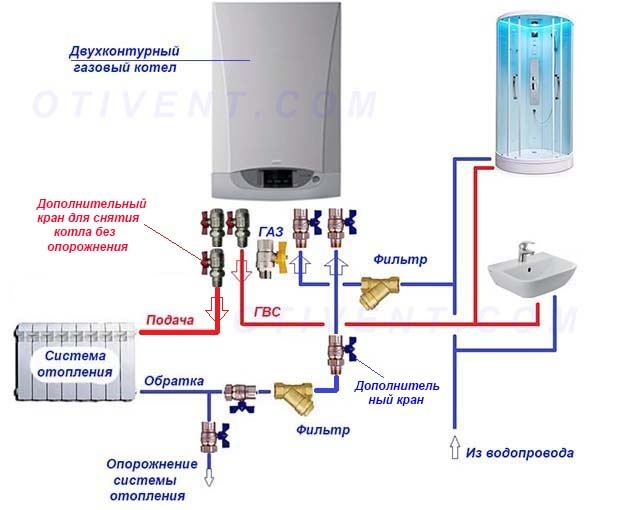

Zdrojem vytápění je nástěnný nebo podlahový plynový kotel. Jednookruhový pouze pro vytápění. Ohřev vody v takových kotlích může být organizován prostřednictvím zařízení externího nepřímého topného kotle.

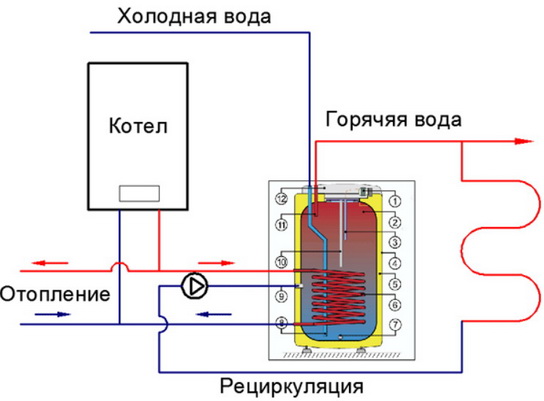

Pro společné vytápění a přípravu teplé vody jsou instalovány plynové dvouokruhové kotle. Plynové kotle mají schopnost pracovat ve 100% automatizovaném režimu, včetně dálkového ovládání prostřednictvím moderních sítí pro přenos informací: Wi-Fi, SMS a internet.

Automatizace kompenzovaná počasím upravuje vnitřní teplotu podle venkovní teploty.

Tento typ vytápění může zahrnovat také plynové konvekční vytápění. Zařízení navenek připomínají vodní nebo elektrické konvektory. Jediným rozdílem je, že radiátory jsou napájeny plynovým kotlem nebo kotlem na tuhá paliva a plynové konvektory mají přímé plynové připojení, neexistuje žádný potrubní systém.

Teplo je přenášeno konvekcí ze spáleného plynu přes stěny zařízení. Z hlediska účinnosti se jedná o nejefektivnější topné zařízení, nedochází ke ztrátám po délce potrubí a snižují se instalační náklady. Jedinou nevýhodou je nutnost vybavit komínový systém pro každý konvektor..

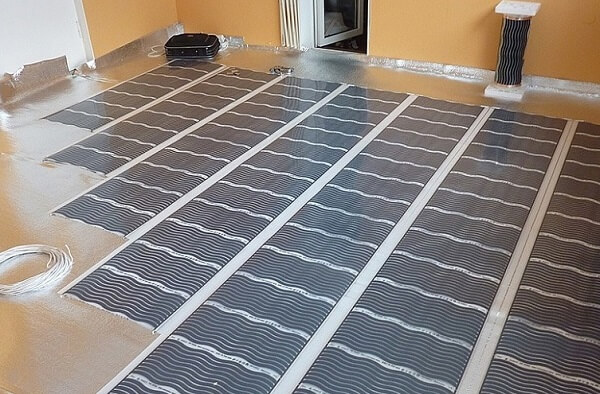

Infračervená podlaha

Schémata topného systému: fotografie, odborné rady

Infračervená podlaha se týká elektrického vytápění, lze ji zapnout ze zásuvky nebo řídicí jednotky, která upravuje zónovou teplotu v domě.

Systém je vyráběn ve formě laminovaných panelů s vnitřním uspořádáním topných prvků ve formě pásu. Jsou pájeny v uhlíkových deskách, které při průchodu elektřiny vyzařují infračervené spektrum.

Na rozdíl od podlahy vyhřívané vodou je tento typ vytápění při instalaci méně pracný, nezvyšuje úroveň, ale poskytuje nejrychlejší a nejkvalitnější vytápění. Kromě toho lze tento topný systém podle potřeby snadno demontovat a přesunout do požadované místnosti..

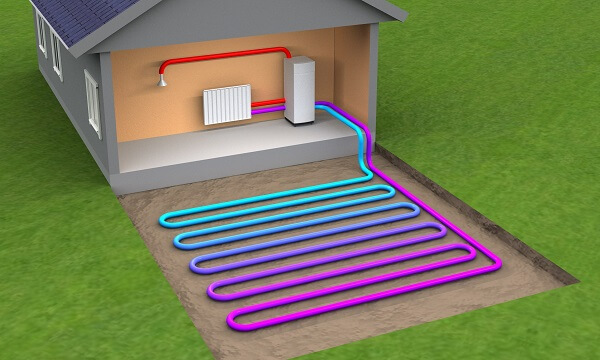

Tepelná čerpadla a geotermální zařízení

Schémata topného systému: fotografie, odborné rady

Kompetentní využití teploty zemského povrchu k vytápění domů je v Rusku nespravedlivě podceňováno, přestože západoevropští uživatelé tuto praxi úspěšně uplatňují..

Dodávka geotermálního tepla je neomezený a téměř bezplatný zdroj, který vám umožňuje poskytnout domu všechny druhy dodávek tepla: vytápění, větrání a zásobování teplou vodou. Na objemu služeb, sezóně, venkovní teplotě a místě bydliště přitom nezáleží..

Moderní inovativní technologie jsou schopné akumulovat nevyčerpatelné teplo Země. Při vysokých nákladech na instalaci takového zařízení a nízkých nákladech na jednotku generované tepelné energie je doba návratnosti geotermálního vytápění 5-6 let, což je zcela v souladu se světovými ukazateli v energetickém sektoru..

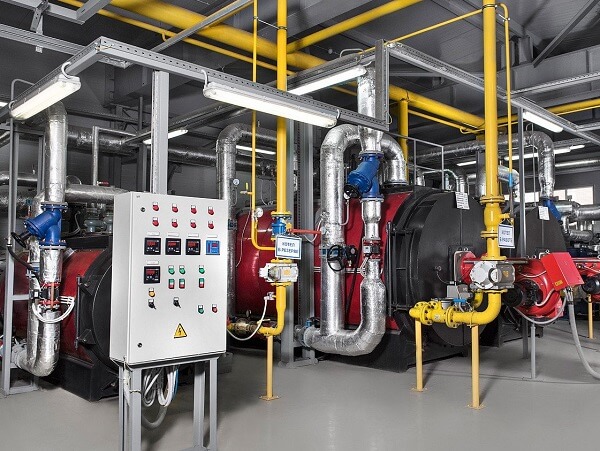

Průmyslové topné systémy

Schémata topného systému: fotografie, odborné rady

Implementace výrobních procesů zahrnuje udržování požadovaných teplotních podmínek uvnitř areálu, zejména v období podzim-zima. Parní ohřev je nejčastěji instalován ve výrobě..

Parní topné systémy jsou klasifikovány podle tlaku páry:

  • nízký tlak 0,7 atm;
  • vysoký tlak nad 0,7 atm.

Vývoj v oblasti konstrukce inženýrských systémů pro průmyslové budovy závisí na specifikách takové výroby, v souvislosti s níž v tomto procesu hraje významnou roli analýza tepelných emisí během výrobního procesu, pro jeho následné využití v topném systému jako sekundární zdroje energie.

Náklady na vytápění průmyslových prostor souvisejí s výrobními náklady. Trh požaduje nízké ceny, a proto je problém energetických úspor akutní u vytápění průmyslových prostor.

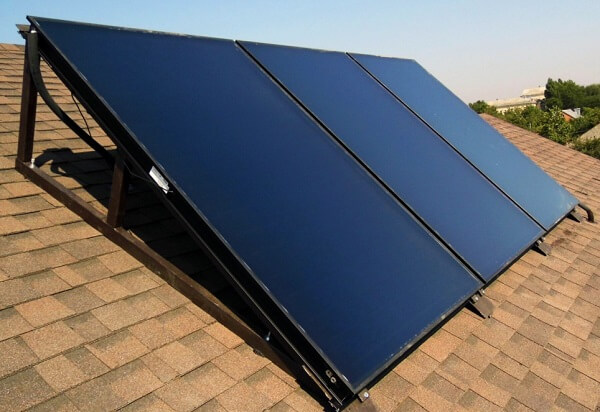

Sluneční kolektory

Schémata topného systému: fotografie, odborné rady

Další moderní typ vytápění, který získává na objemu při instalaci autonomních systémů zásobování teplem. A pokud byla tato možnost přípravy TUV používána od nepaměti, například při instalaci letní sprchy.

Že pro topné systémy je solární energie využívána relativně nedávno. To bylo usnadněno průmyslovou úrovní výroby levných solárních panelů instalovaných na střechách domů. Když jsou vystaveny slunečnímu záření, vyrábějí elektřinu pro topný systém..

Zařízení jsou instalována pod úhlem maximální absorpce slunečního světla. V systému jsou nainstalovány baterie, které akumulují elektrický náboj a v noci jej přenášejí do topného systému.

Doba návratnosti těchto systémů je přibližně stejná jako u systémů s tepelnými čerpadly, ale náklady jsou stále vyšší a doba obratu, kdy je nutná úplná výměna baterií, zůstává malá, pouze 2 roky. Tyto okolnosti brzdí široké využívání solárních systémů v tepelné energii domácností..

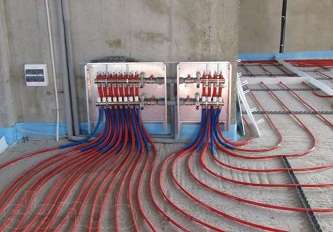

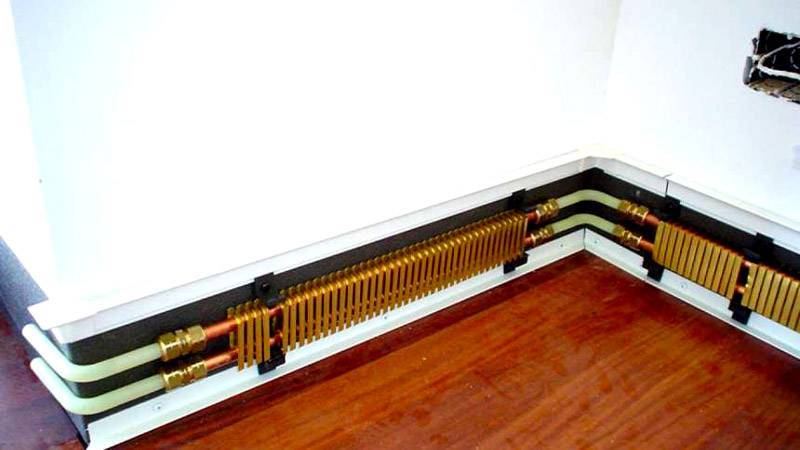

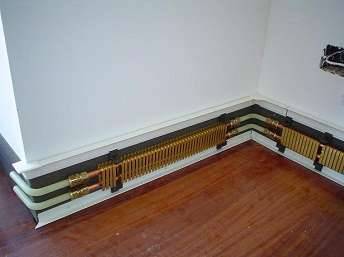

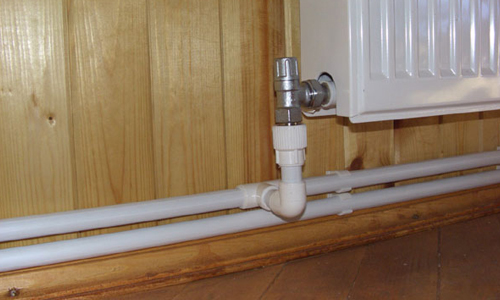

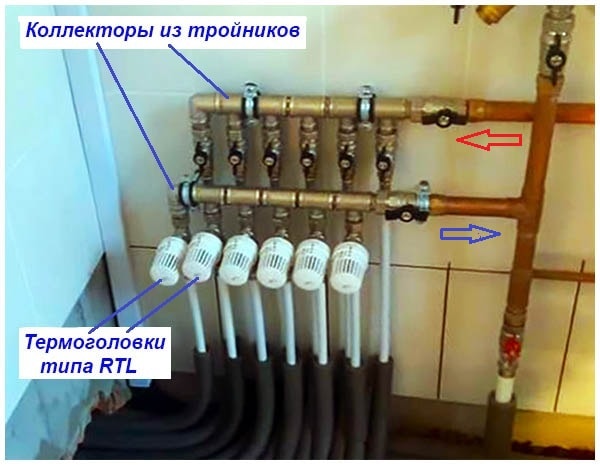

Soklové topné systémy

Dokonale nahrazují obvyklé radiátory a systémy podlahového vytápění. Trubky jsou namontovány na úrovni základových desek, místnost je postupně vytápěna. Výrobci nabízejí různé odstíny trubek pro instalaci „pod sokl“, můžete si vybrat barvu interiéru nebo ji diverzifikovat.

Schémata topného systému: fotografie, odborné rady

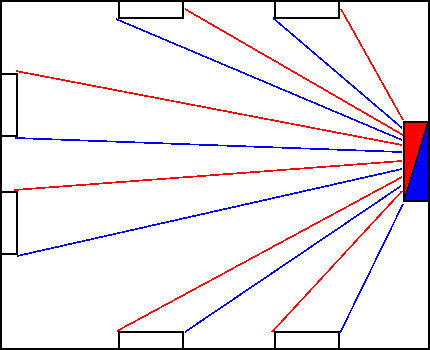

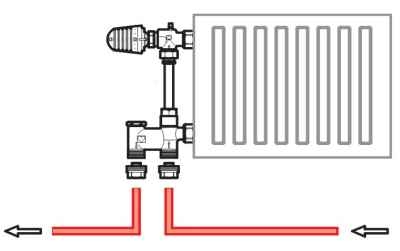

Instalace soklového systému

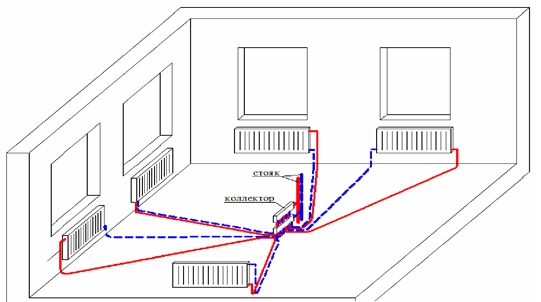

Analýza argumentů „pro“ a „proti“

Začněme zápory. Kromě spotřeby materiálu, která ovlivňuje náklady na projekt, existuje potřeba instalovat rozdělovací skříň, což bude vyžadovat další prostor..

Zde nevýhody paprskového systému končí a začíná řada výhod:

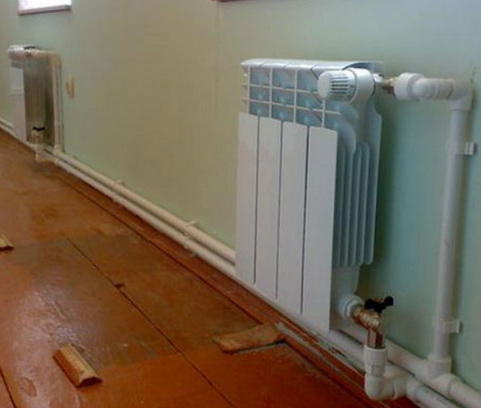

  • jednoduchý design a instalace, v systému jsou použity trubky stejného průměru;
  • se skrytou instalací neexistují žádná spojení ve stěnách a podlaze;
  • vysoká rychlost instalace díky minimálnímu počtu připojení;
  • rozšíření funkčnosti instalací ventilů, senzorů, větracích otvorů a tepelných hlavic pro automatizaci provozu topného systému;

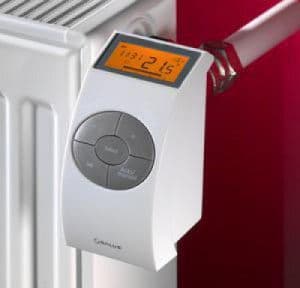

  • regulace teploty v každé jednotlivé místnosti pomocí mechanických prvků nebo automatizace;
  • schopnost vypnout jakýkoli radiátor bez zastavení procesu ohřevu;
  • rovnoměrné vytápění všech místností.

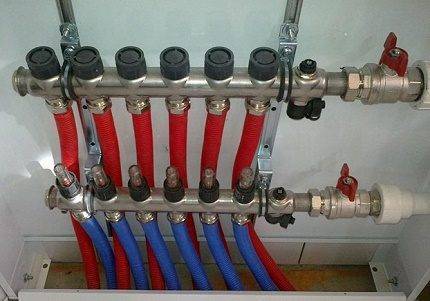

Externí ovládací panel vám umožňuje naprogramovat provoz vytápění, včetně automatického nastavení v závislosti na venkovních povětrnostních podmínkách. Díky nainstalovaným senzorům mohou všichni obyvatelé nastavit jakékoli parametry, které jsou pro ně pohodlné, být v konkrétní místnosti.

Schémata topného systému: fotografie, odborné rady

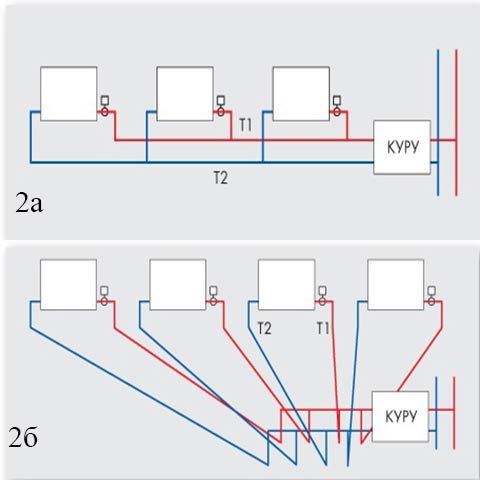

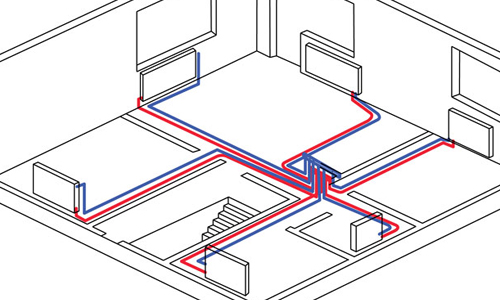

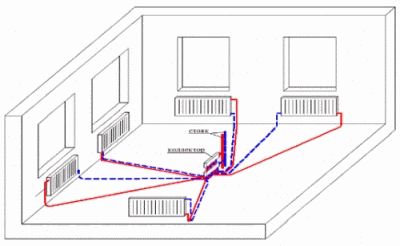

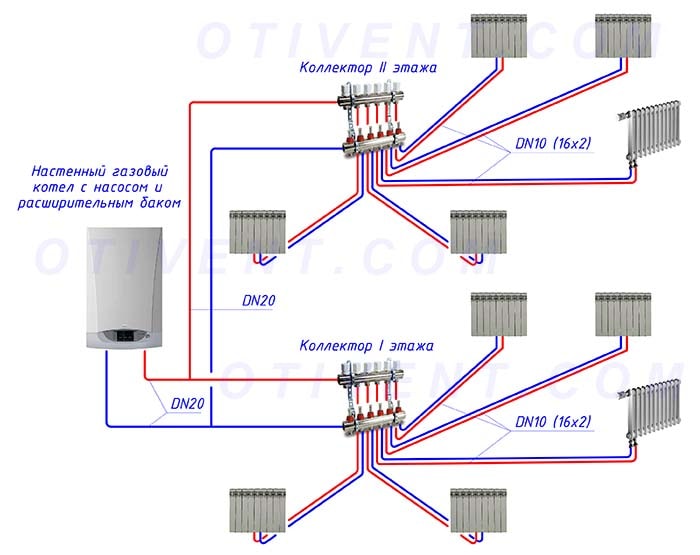

Sálavý systém je z hlediska implementace materiálně nákladný, ale předbíhá všechny ostatní možnosti, pokud jde o flexibilitu nastavení a zajištění účinnosti veškerého vytápění

Radiální schéma zapojení vám tedy umožňuje dosáhnout vysoké ovladatelnosti topného systému a dosáhnout optimálního toku nosiče tepla..

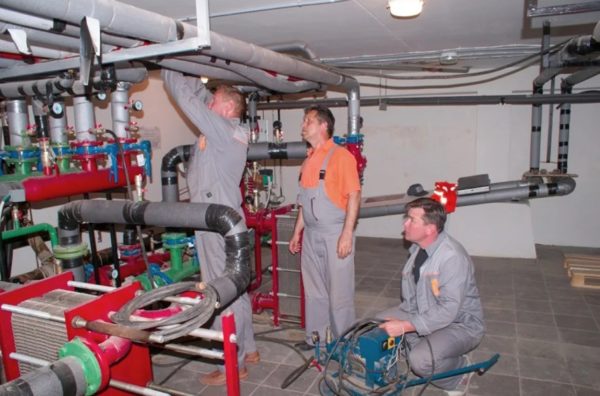

Údržba systému vytápění budov

Po správném tepelně technickém výpočtu dodávky tepla budovy je nutné znát povinný seznam regulačních dokumentů pro její údržbu. Musíte to vědět, abyste mohli včas sledovat provoz systému a minimalizovat výskyt nouzových situací..

Zpracování revizní zprávy otopného systému budovy provádějí pouze zástupci odpovědné společnosti. To zohledňuje specifika dodávek tepla, jeho typ a aktuální stav. Při kontrole topného systému budovy je třeba vyplnit následující body dokumentu:

  1. Umístění domu, jeho přesná adresa.
  2. Odkaz na smlouvu o dodávce tepla.
  3. Počet a umístění zařízení pro zásobování teplem – radiátorů a baterií.

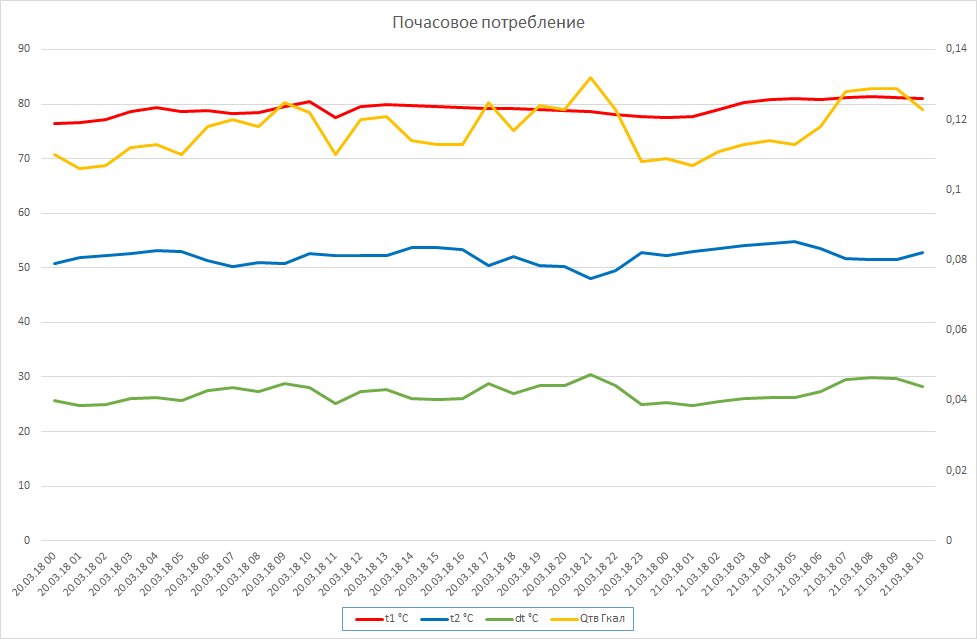

  4. Měření teploty v místnostech.
  5. Faktor změny zatížení v závislosti na aktuálních povětrnostních podmínkách.

Chcete -li zahájit průzkum topného systému domu, musíte podat žádost správcovské společnosti. Musí uvádět důvod – špatná práce s dodávkou tepla, nouzová situace nebo nesoulad aktuálních parametrů systému s normami.

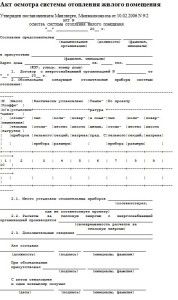

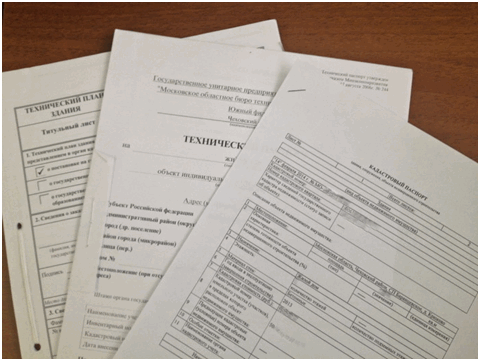

Zpráva o revizi topného systému

Zpráva o revizi topného systému

Podle současných standardů musí zástupci správcovské společnosti při nehodě odstranit její následky maximálně do 6 hodin. Poté je také sepsán dokument o škodách způsobených majitelům bytů v důsledku nehody. Pokud je důvodem nevyhovující stav, musí trestní zákoník byty obnovit na vlastní náklady nebo vyplatit náhradu.

Během rekonstrukce topného systému budovy je často nutné vyměnit některé jeho prvky za modernější. Náklady jsou určeny skutečností – na jehož rovnováze je topný systém. Obnovu potrubí a dalších součástí, které nejsou umístěny v bytech, by měla řešit správcovská společnost.

Pokud chce majitel areálu vyměnit staré litinové baterie za moderní, je třeba provést následující opatření:

  1. Správcovské společnosti je sepsána žádost, která uvádí plán bytu a vlastnosti budoucích topných zařízení.
  2. Po 6 dnech je trestní zákoník povinen poskytnout technické specifikace.
  3. Výběr zařízení se podle nich provádí.
  4. Instalace se provádí na náklady majitele bytu. Ale zároveň musí být přítomni zástupci trestního zákoníku..

Pro autonomní vytápění soukromého domu není třeba nic z toho dělat. Odpovědnost za zajištění a udržování vytápění na správné úrovni je plně na majiteli domu. Výjimkou jsou technické projekty pro elektrické a plynové vytápění prostor. Pro ně je nezbytné získat souhlas s trestním zákoníkem a také provést výběr a instalaci zařízení v souladu s podmínkami.

Video popisuje funkce radiátorového vytápění:

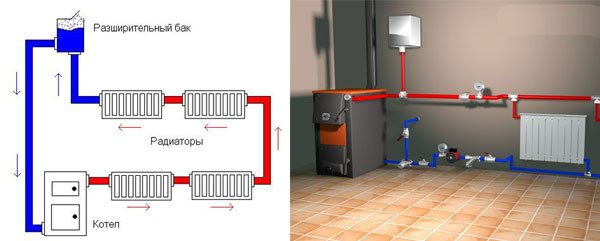

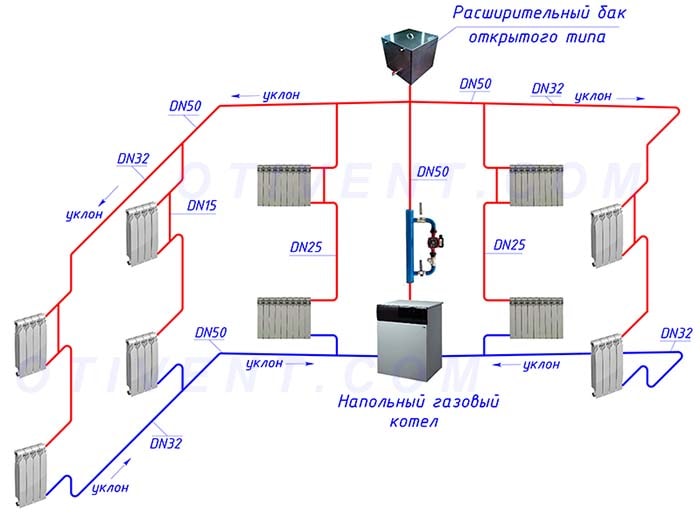

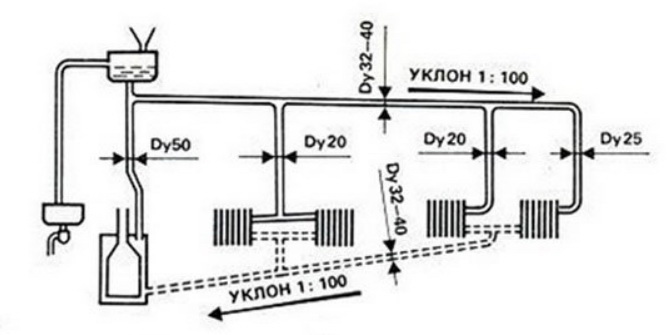

Montáž topného systému s přirozenou cirkulací

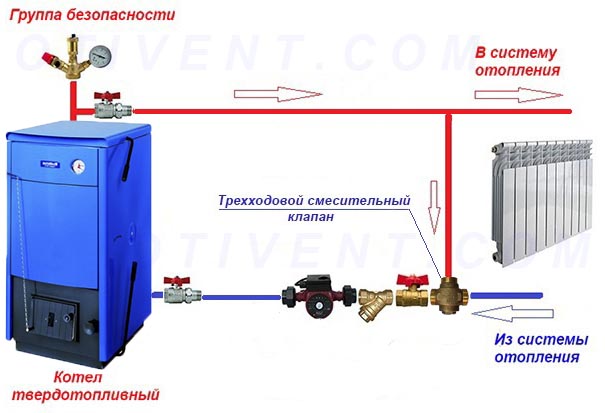

Stavba systému s přirozenou cirkulací začíná výběrem místa pro instalaci kotle. Zdroj tepla by měl být v rohové místnosti v nejnižším bodě vedení. Koneckonců, baterie poběží po vnitřním obvodu, podél nosných stěn a dokonce i poslední radiátor by měl být umístěn o něco výše než kotel. Poté, co je vybráno místo pro kotel, můžete pokračovat v jeho instalaci. Za tímto účelem je stěna v oblasti umístění obložena dlaždicemi a na podlahu je nacpán buď pozinkovaný plech nebo plochý panel z břidlice. Další fází je instalace komína, po které můžete nainstalovat samotný kotel, připojit jej k výfukovému potrubí a palivovému potrubí (pokud existuje)

Další instalace se provádí ve směru pohybu chladicí kapaliny a je implementována podle následujícího schématu. Nejprve jsou pod okna zavěšeny baterie. Horní odbočná trubka posledního radiátoru by navíc měla být umístěna nad výstupem tlaku z kotle. Výška se vypočítá na základě poměru: jeden lineární metr vedení se rovná dvěma centimetrům výšky. Předposlední chladič je zavěšen o 2 cm výše než ten poslední a tak dále, dokud první baterie ve směru pohybu chladicí kapaliny.

Když požadovaný počet baterií již váží na stěnách domu, můžete přistoupit k montáži kabeláže. Chcete-li to provést, musí být 30 cm úsek horizontálního potrubí připojen k tlakovému připojení (nebo spojce) kotle. Dále je do této sekce ukotvena svislá trubka, zvednutá na úroveň stropu. V této trubce je odpal našroubován na svislou čáru, což zajišťuje přechod do vodorovného sklonu a uspořádání bodu připojení expanzní nádrže.

K montáži nádrže se používá svislé T -šroubení a druhá vodorovná část tlakového potrubí je přišroubována k volnému výstupu, který je ve svahu (2 cm x 1 m) tažen k prvnímu radiátoru. Tam horizontála přechází do druhé vertikální sekce, sestupující k trubce chladiče, se kterou je trubka spojena pomocí kleštinové tvarovky se závitovým pohonem.

Dále musíte připojit horní trubku prvního chladiče s odpovídajícím konektorem druhého chladiče. K tomu použijte trubku příslušné délky a dvě tvarovky. Poté jsou spodní trubky chladiče připojeny stejným způsobem. A tak dále, až do předposledního a posledního doku baterií. Nakonec musíte namontovat Mayevsky faucet do horního volného spojení poslední baterie a připojit zpětné potrubí ke spodnímu volnému konektoru tohoto radiátoru, který je veden do spodního odbočného potrubí kotle.

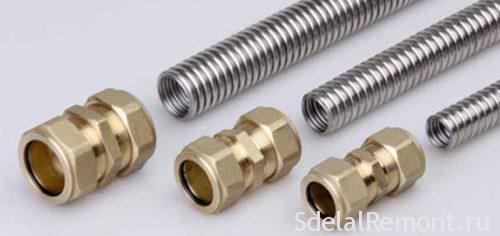

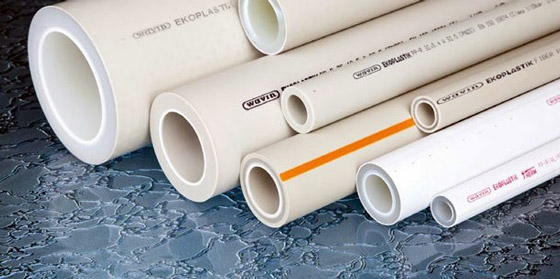

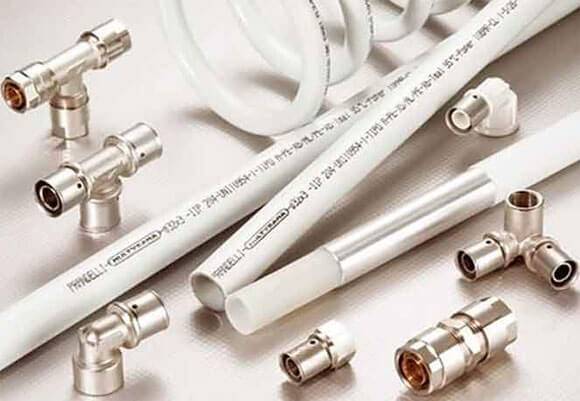

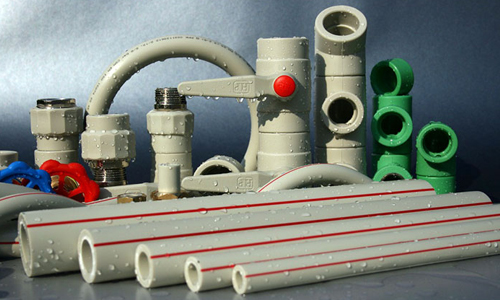

Zesílený plast

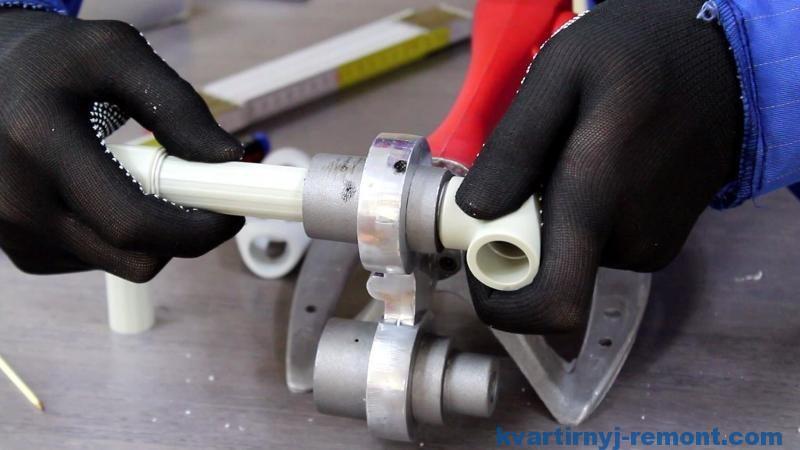

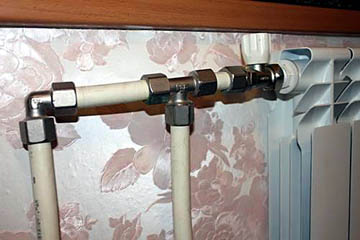

Montáž topného systému z kovoplastových trubek může provést osoba bez zvláštních znalostí a zkušeností. Trubky jsou spojeny pomocí tvarovek

Výhodou takových trubek je absence usazenin na stěnách; z nedostatků je třeba upozornit na vysokou pravděpodobnost netěsností v systémech vyrobených z polypropylenových trubek..

Topné systémy v soukromém domě: fotografie, odborné rady

Chcete -li vyřešit otázku, jak správně zředit topení, musíte mít určité znalosti a dovednosti. Chyby mohou způsobit dodatečné náklady. Proto je lepší svěřit veškeré instalační a výpočetní práce kvalifikovanému specialistovi..

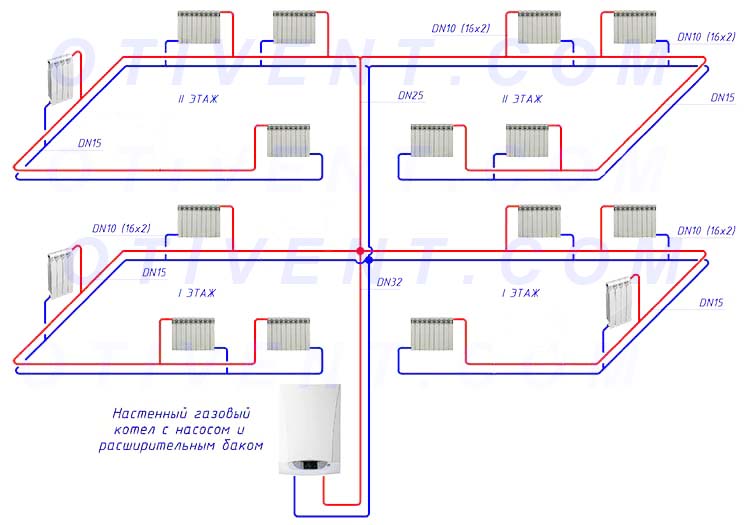

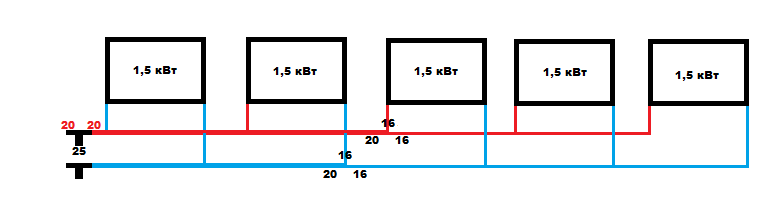

Volba průměru potrubí

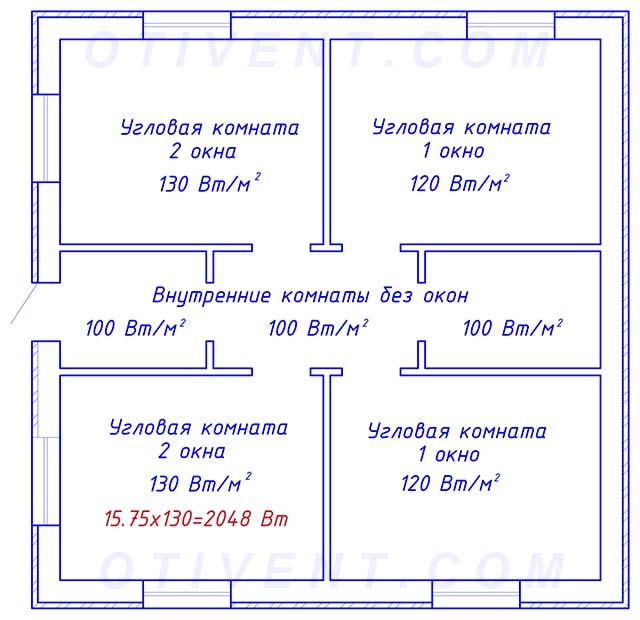

Tento výpočet spočívá v tom, že podle tepelného výkonu potřebného k vytápění místnosti určete průtok chladicí kapaliny a podle ní průměr trubek pro dvoutrubkový topný systém. Jednoduše řečeno, průtoková plocha potrubí by měla být dostatečná na to, aby spolu s horkou vodou dodala do každé místnosti požadované množství tepla..

Výběr průměru trubek začíná od úplného konce systému, od poslední baterie. Nejprve se uvažuje průtok chladicí kapaliny pro vytápění této místnosti podle vzorce:

G = 3600Q / (c∆t), kde:

  • G je požadovaná spotřeba teplé vody na pokoj, kg / h;
  • Q je množství tepla pro vytápění této místnosti, kW;
  • с – tepelná kapacita vody, braná jako 4,187 kJ / kg ºС;
  • Δt – vypočtený teplotní rozdíl v napájecích a zpětných kolektorech obvykle trvá 20 ºС.

Například pro vytápění místnosti potřebujete 3 kW tepla. Poté bude průtok chladicí kapaliny roven:

3600 x 3 / 4,187 x 20 = 129 kg / h, v objemu to bude 0,127 m3 / h.

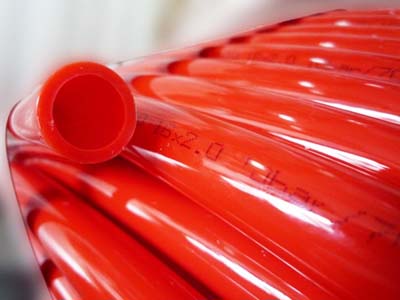

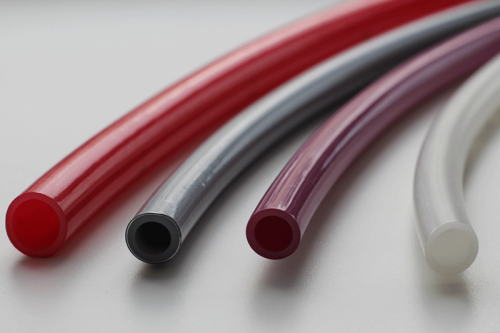

XLPE

XLPE trubky

Hlavními výhodami jsou pružnost, vysoká pevnost (materiál odolává tlakům až 10 barů), nízká měrná hmotnost, odolnost vůči vysokým teplotám a chemickým vlivům, snadná instalace a krimpování tvarovek, hladký vnitřní povrch (což prakticky eliminuje pravděpodobnost blokády). Polyetylenové trubky mají navíc dlouhou životnost – až 50 let..

Nevýhody – vysoká cena, nízká schopnost udržet tvar. Z tohoto důvodu musí při otevřené instalaci potrubí klesat a musí být upevněna často umístěnými svorkami. To kazí interiér prostor. Proto (a také kvůli vysoké pevnosti spojů) se polyetylenové linky používají pro instalaci skrytým způsobem.

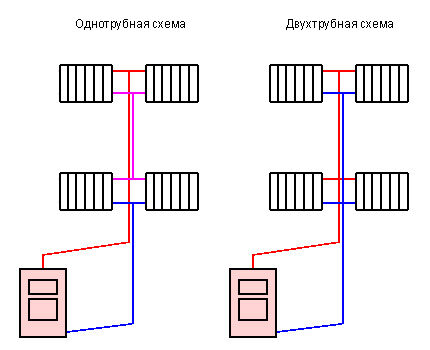

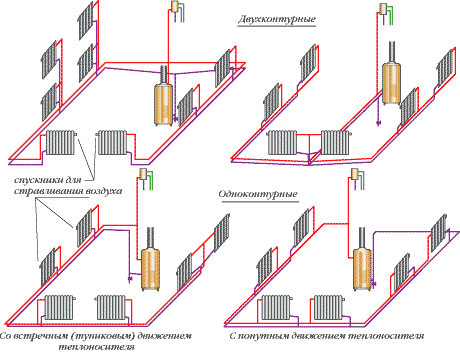

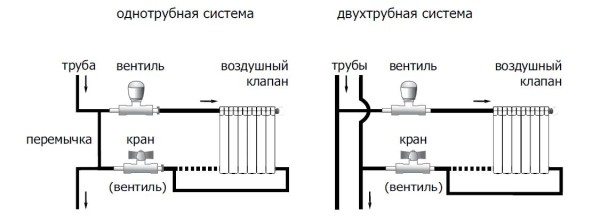

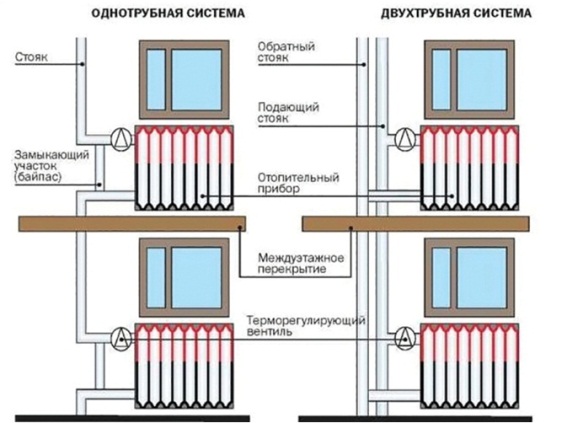

Typy instalace topných systémů

Podle způsobu vedení chladicí kapaliny je zapojení topného systému rozděleno pouze do dvou typů:

  • Jedna trubka
  • Dvoutrubkový

Každý ze systémů má zásadní rozdíly a určité vlastnosti..

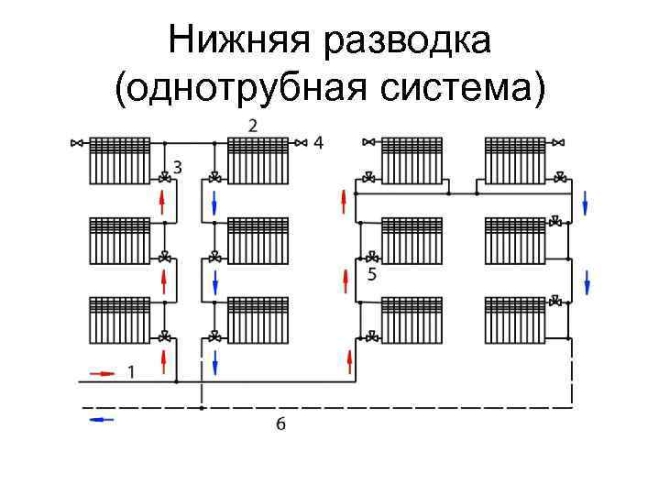

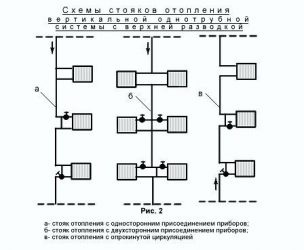

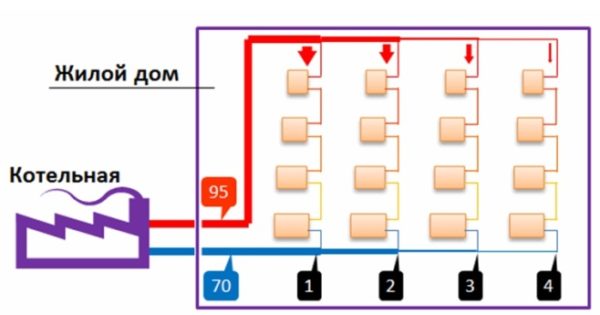

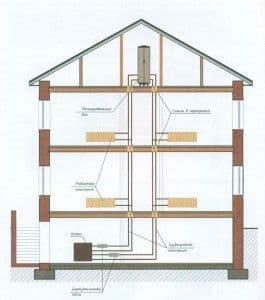

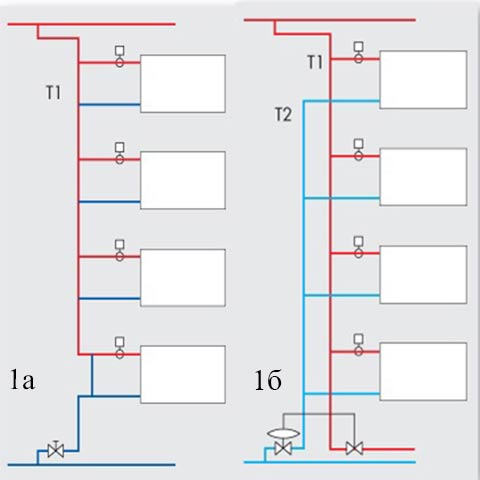

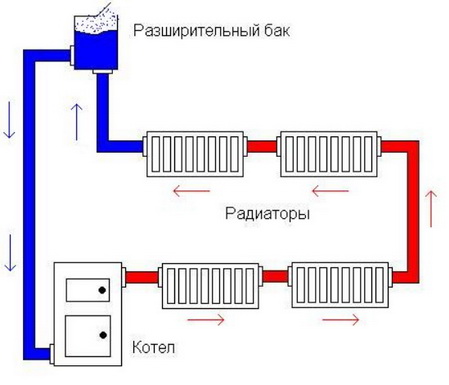

Jednovrstvé rozvody

jednovrstvé rozvody topení

Zpravidla se používá jako kabeláž topného systému ve dvoupatrovém soukromém domě, kde se obvykle používá zastaralý systém ústředního vytápění nebo autonomní gravitační síť. Hlavním rozdílem mezi tímto schématem je zjednodušená instalace, díky níž jsou náklady na práci a náklady na takovou práci mnohem nižší..

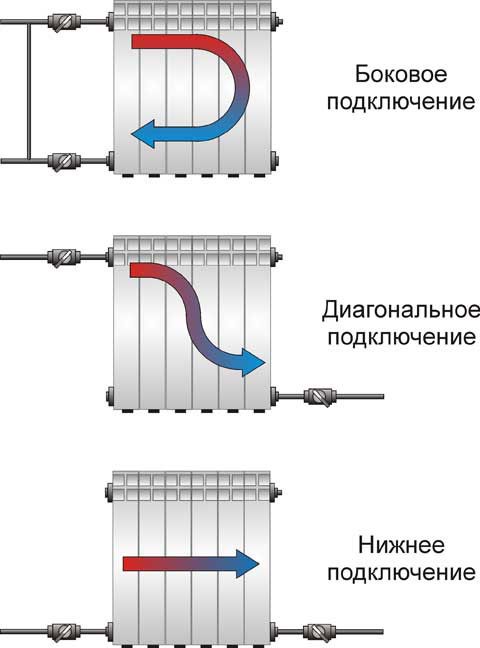

Radiátory s takovým systémem musí být zapojeny v určitém pořadí. Vyjmutí chladicí kapaliny z práce není možné. Toto schéma vytápění představuje systém vertikálních stoupaček instalovaných na podlahách domu. Tato metoda často nemůže poskytnout absolutně příjemné teplotní podmínky..

Hlavní nevýhody jednotrubkového vedení:

  • Tendence snižovat tepelnou energii během každého samostatného cyklu toku vody. To znamená snížení úrovně zahřívání každého následujícího topného zařízení.
  • Neschopnost upravit úroveň teploty v samostatné místnosti. Zvýšení nebo snížení intenzity vytápění ovlivní celou budovu.
  • Udržování optimální úrovně tlaku je možné pouze při připojení dalšího čerpacího zařízení.

Samozřejmě existují technické metody, částečně řešící výše popsané problémy. Ke zlepšení výkonu lze do systému přidat například zařízení, jako jsou ovládání radiátorů, odvzdušňování, vyvažovací ventily a termostatické ventily. Je však důležité pochopit, že tyto systémy jsou již zastaralé..

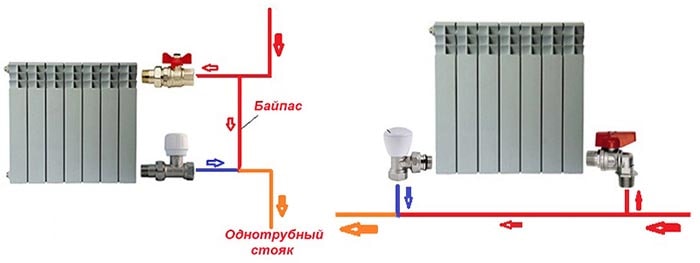

Vlastnosti jednotrubkového vedení

Je velmi snadné instalovat všechny detaily systému uvnitř domu. V tomto případě začíná od bodu přívodu vody a končí u topného zařízení. Diagonální připojení je nejefektivnější, proto je voleno častěji. V budově musí být umístěna expanzní nádoba.

Topné systémy v soukromém domě: fotografie, odborné rady

Existuje také jednodušší možnost, kterou lze snadno implementovat sami. V tomto případě je nutné dát dveře na schodiště. To od sebe izoluje podlahy. Tato možnost je docela účinná, i když ne příliš estetická..

Rada! Před zapojením musíte prostudovat různé obvody. Pak bude mnohem jednodušší rozhodnout o výběru systému..

Výhody a nevýhody schématu

Nejprve zvážíme hlavní výhody obvodu:

  • snadná implementace;
  • skvělá volba pro malé domy;
  • šetřící materiály.

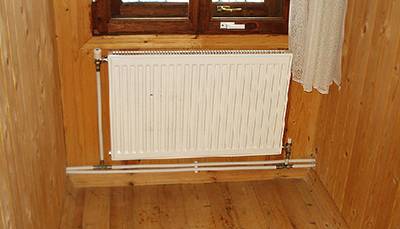

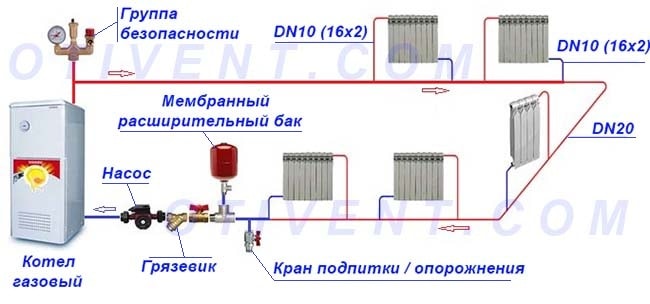

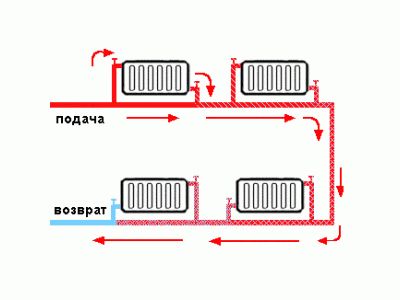

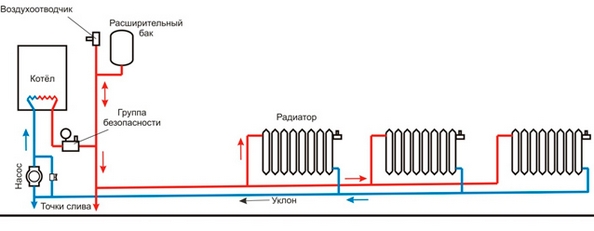

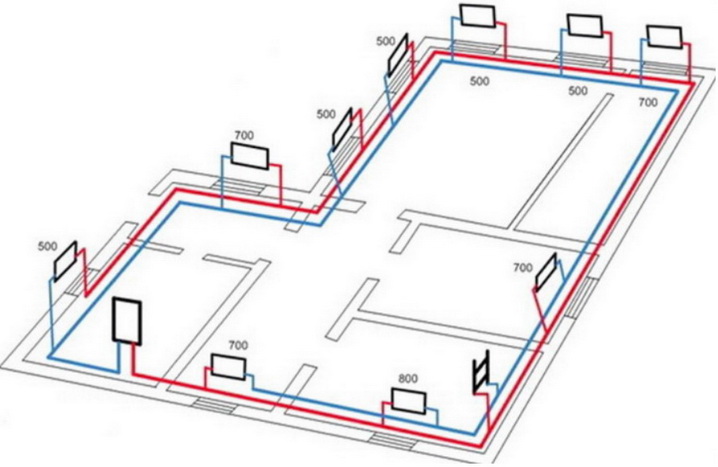

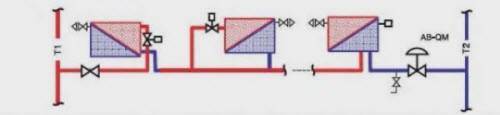

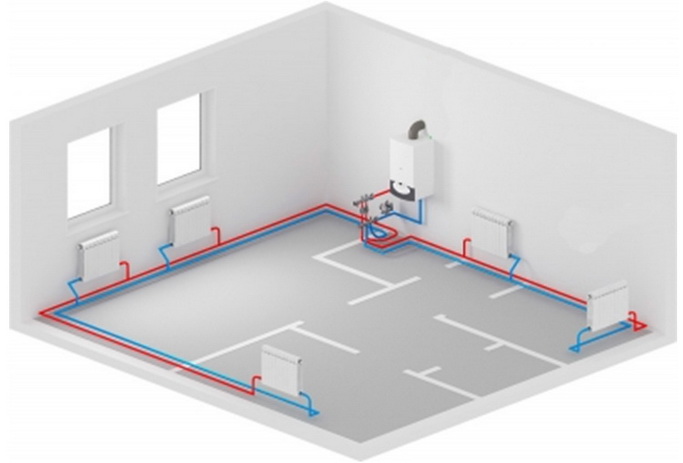

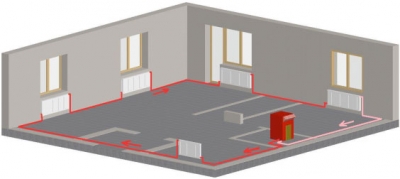

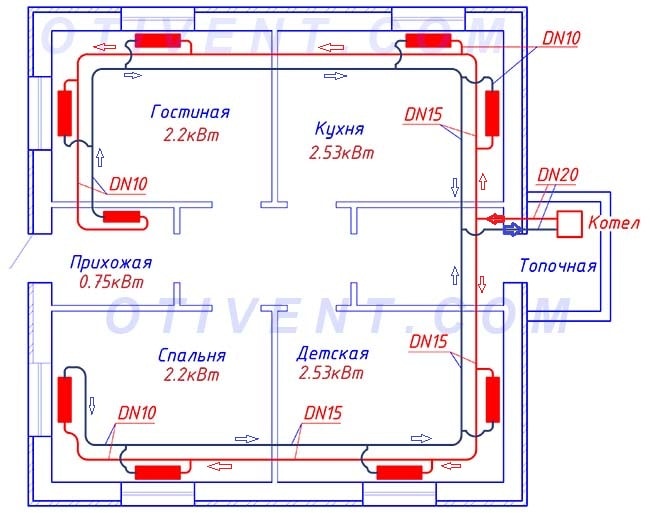

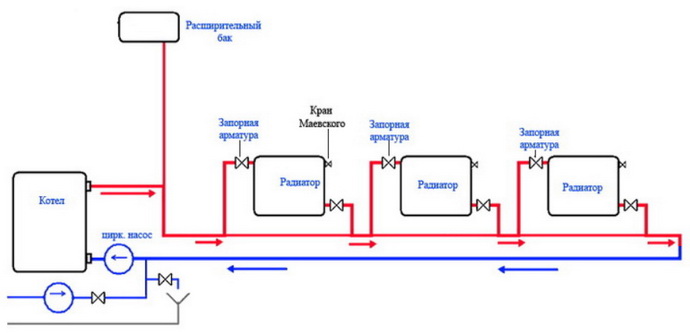

Jednotrubkové schéma horizontálního vytápění

Jednotrubkové horizontální topné schéma je vynikající volbou pro malé místnosti s minimálním počtem místností.

Schéma je opravdu velmi jednoduché a přímočaré, takže si s jeho implementací poradí i začátečník. Umožňuje sériové připojení všech instalovaných radiátorů. Toto je ideální schéma zapojení topení pro malý soukromý dům. Pokud se jedná například o jednopokojový nebo dvoupokojový dům, pak nemá smysl „oplocovat“ složitější dvoutrubkový systém..

Při pohledu na fotografii takového okruhu můžeme poznamenat, že zpětné potrubí je zde jednodílné, neprochází radiátory. Proto je takové schéma ekonomičtější z hlediska spotřeby materiálu. Pokud nemáte peníze navíc, bude pro vás takové rozložení nejoptimálnější – ušetří peníze a umožní vám zajistit domu teplo..

Pokud jde o nedostatky, je jich málo. Hlavní nevýhodou je, že poslední baterie v domě bude chladnější než ta úplně první. Je to dáno sekvenčním průchodem chladicí kapaliny bateriemi, kde odevzdává nahromaděné teplo do atmosféry. Další nevýhodou jednootrubkového horizontálního okruhu je, že pokud selže jedna baterie, budete muset vypnout celý systém najednou..

Navzdory určitým nevýhodám se takové schéma vytápění nadále používá v mnoha malých soukromých domech..

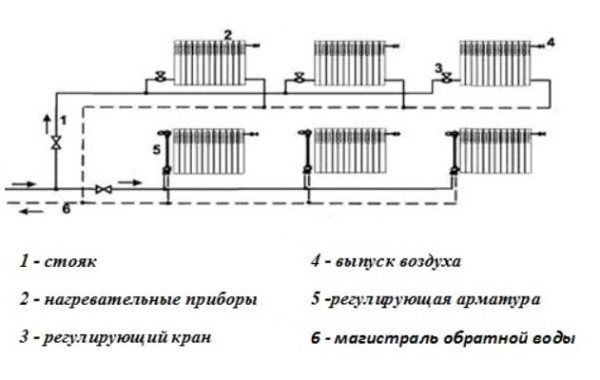

Schéma “Leningradka”

Vzhledem k jednoduchosti designu je v soukromých obytných budovách obvykle nainstalován systém, který byl vynalezen v daleké sovětské éře. V dnešní realitě se úspěšně používá takzvaná topná distribuce topení „Leningradka“. Technologie návrhu a princip fungování tohoto obvodu jsou velmi jednoduché. V klasické verzi je „Leningradka“ síť topných zařízení (radiátory, panely a převodníky) propojená potrubním systémem. Radiátory by měly být umístěny podél obvodu stěn místnosti.

Tento topný systém má však také řadu nevýhod:

  • Neschopnost udržet stejnou úroveň tepla ve všech oblastech budovy.
  • Vzhledem k horizontálnímu typu zapojení není možné instalovat systém podlahového vytápění.
  • K udržení optimálního tlaku v systému je zapotřebí přídavné oběhové čerpadlo..

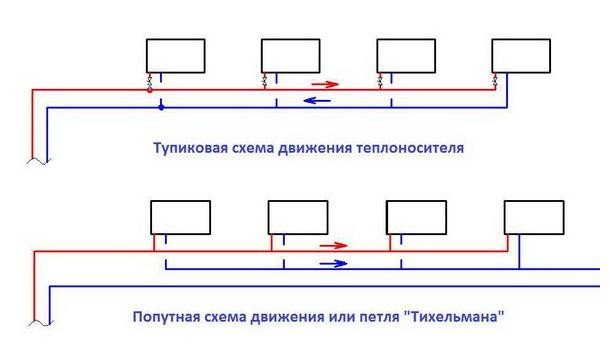

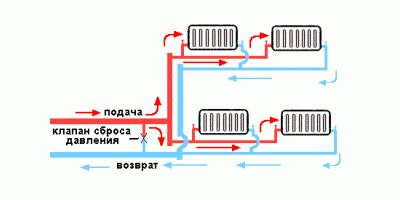

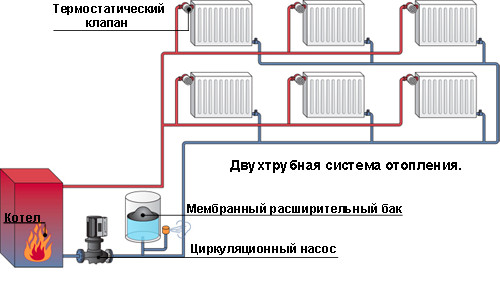

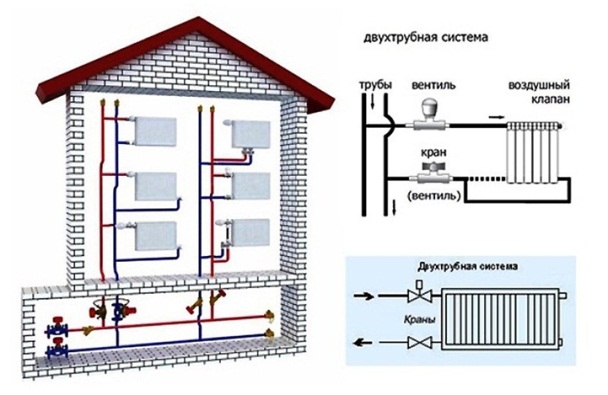

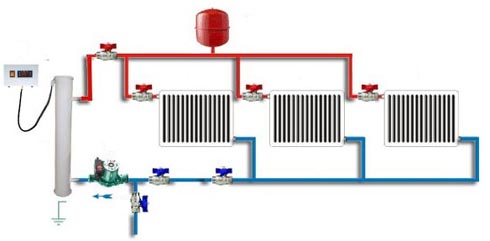

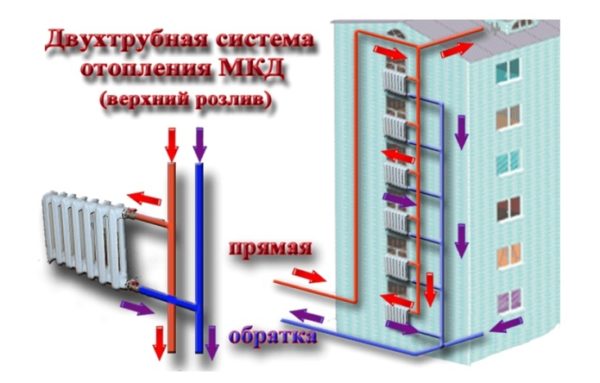

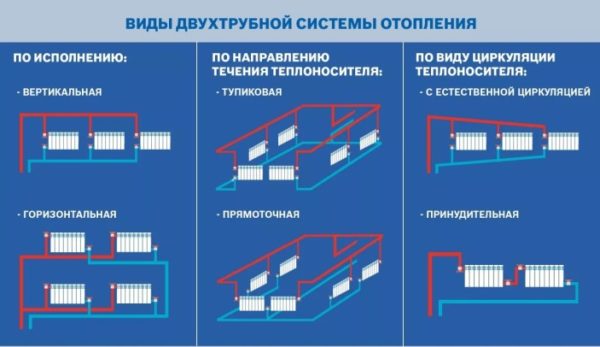

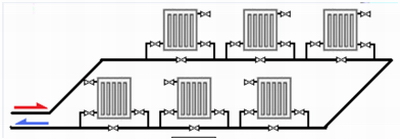

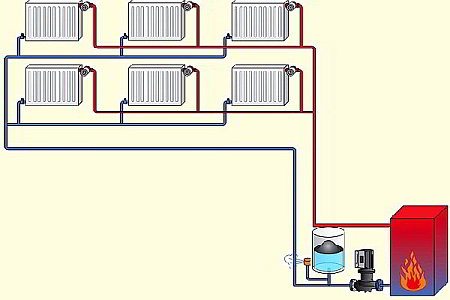

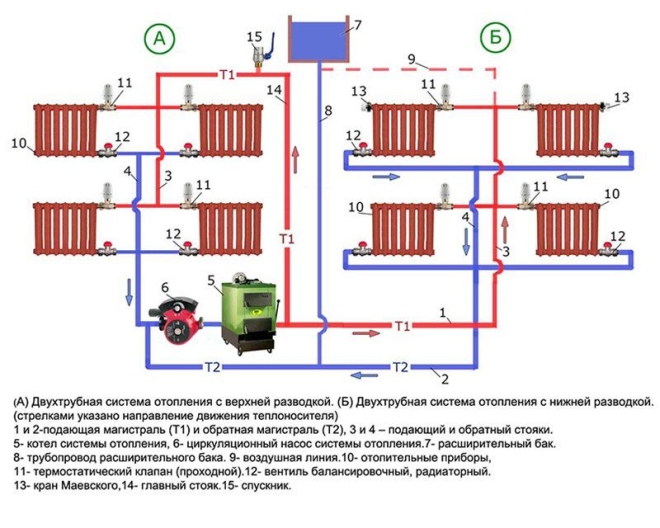

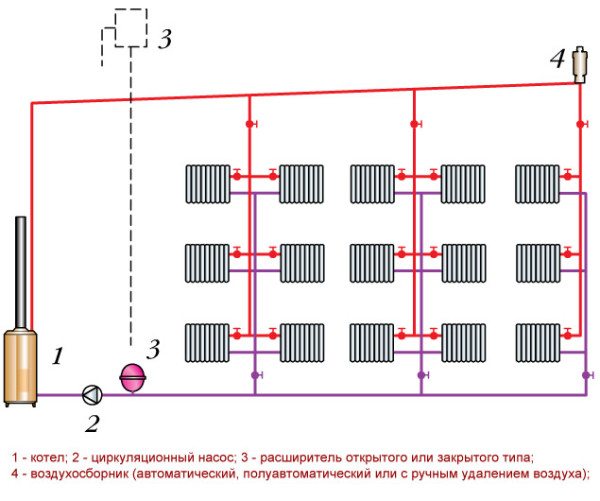

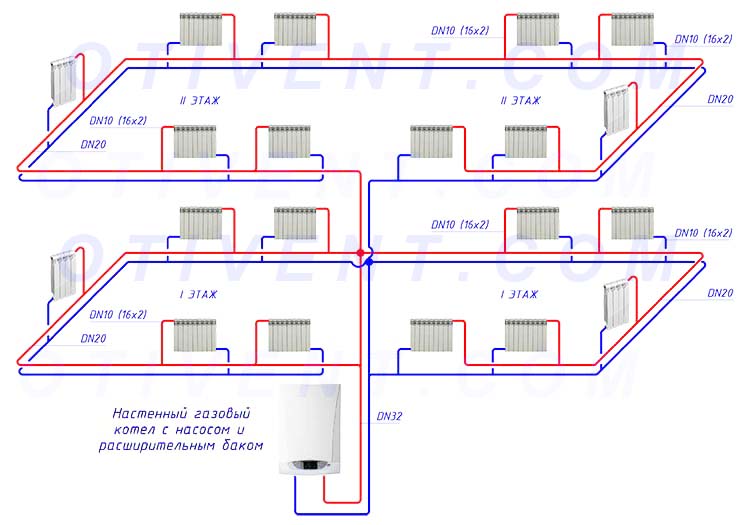

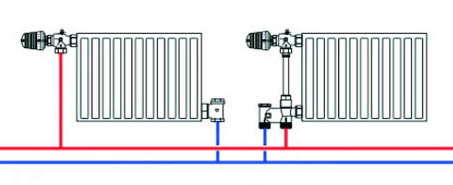

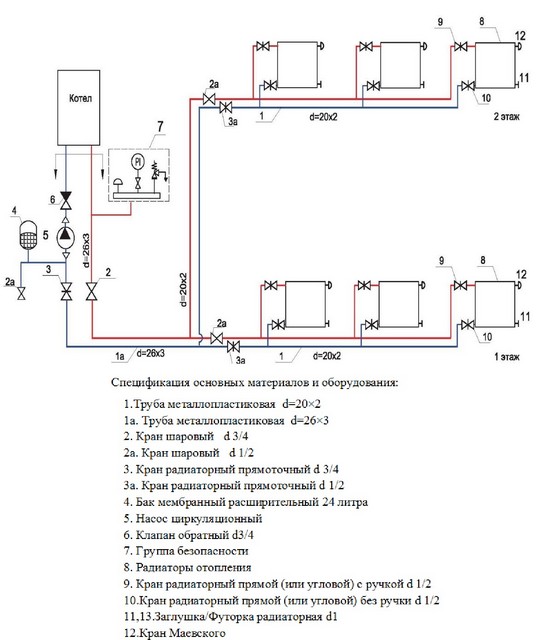

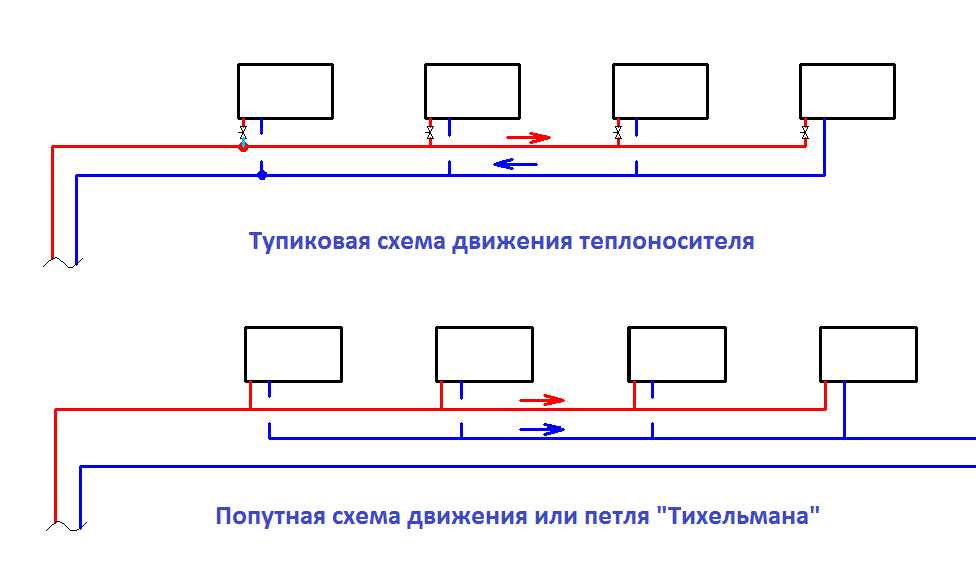

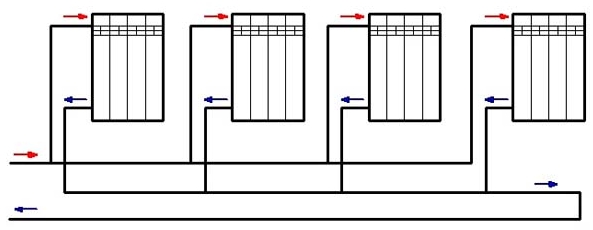

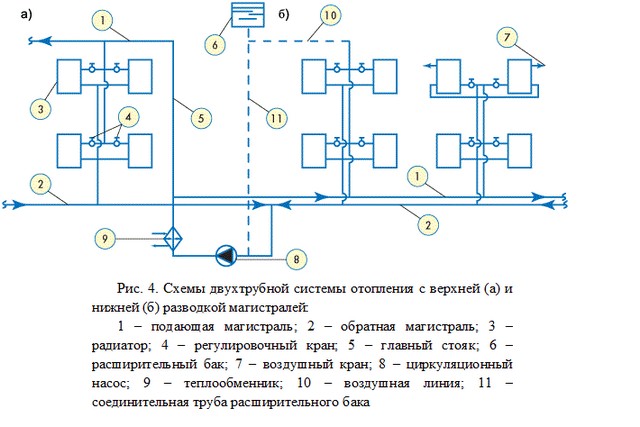

Dvoutrubkové vedení

dvoutrubkový topný systém

Hlavní rozdíl je v tom, že pro přívod horké chladicí kapaliny a odebírání z chlazené se používají různé trubky. Výměna tepla se tedy neprovádí postupně, jako u schématu s jednou trubkou, ale paralelně..

Výhody dvoutrubkového systému:

  • Úroveň tepla procházejícího každým radiátorem se díky principu paralelního provozu nemění.
  • Možnost regulovat teplotu každé místnosti samostatně instalací speciálního termostatu na radiátory.
  • Selhání samostatné baterie neovlivní funkčnost ostatních..

Nevýhody dvoutrubkového vedení:

  • K návrhu tohoto okruhu topného zařízení je zapotřebí mnoho potrubí a spojovacích prvků..
  • Vysoká složitost instalace.
  • Pracovitost a vysoké náklady.

Dvoutrubkové klasické rozvody

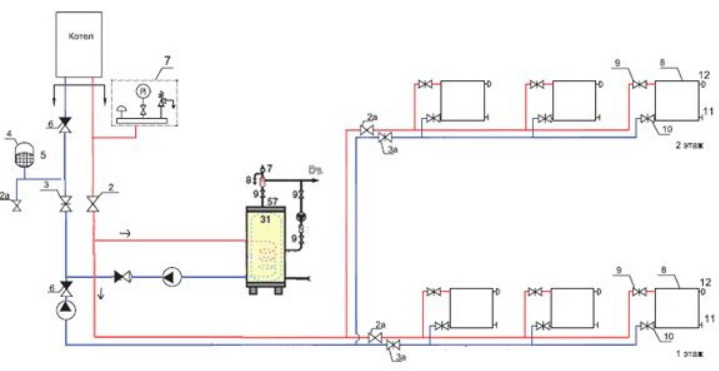

Dvoutrubkové topné schéma

Klasický dvoutrubkový topný systém.

V klasickém schématu je směr pohybu chladicí kapaliny v přívodním potrubí opačný než ve vratném potrubí. Toto schéma je nejběžnější v moderních topných systémech, a to jak ve výškových budovách, tak v soukromých individuálních. Schéma dvou trubek vám umožňuje rovnoměrně distribuovat chladicí kapalinu mezi radiátory bez ztráty teploty a účinně regulovat přenos tepla v každé místnosti, a to i automaticky pomocí termostatických ventilů s nainstalovanými tepelnými hlavicemi.

Dvoutrubkové vytápění ve vícepodlažní budově.

Takové zařízení má dvoutrubkový topný systém ve vícepodlažní budově..

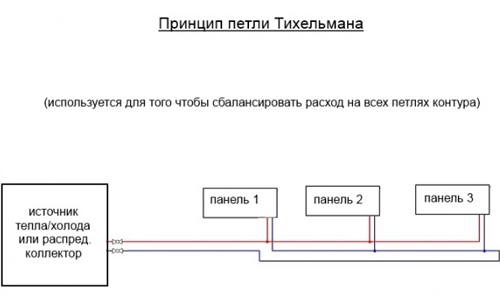

Projíždějící schéma nebo „Tichelmanova smyčka“

Předávání topných kabelů

Schéma zapojení topení.

Schéma průchodu je variací klasického schématu s tím rozdílem, že směr pohybu chladicí kapaliny v přívodu a zpětném toku je stejný. Toto schéma se používá v topných systémech s dlouhými a vzdálenými větvemi. Použití průchozího schématu vám umožňuje snížit hydraulický odpor větve a rovnoměrně distribuovat chladicí kapalinu na všechny chladiče.

Ventilátor (paprsek)

Schéma ventilátoru nebo paprsku se používá ve vícepodlažní konstrukci pro vytápění bytů s možností instalace měřiče tepla (měřiče tepla) na každý byt a v soukromé bytové výstavbě v systémech s potrubím od podlahy k podlaze. S ventilátorovým vzorem ve vícepodlažní budově je na každém patře instalován kolektor se samostatnými výstupy potrubí do všech bytů a instalovaným měřičem tepla. To umožňuje každému majiteli bytu brát v úvahu a platit pouze za spotřebované teplo..

Rozvod ventilátoru topení

Ventilátorový nebo radiální topný systém.

V soukromém domě se pro distribuci potrubí po podlaze a pro radiální připojení každého radiátoru ke společnému kolektoru používá ventilátorový okruh, to znamená, že každému radiátoru je podobné samostatné napájecí a zpětné potrubí z kolektoru. Tento způsob připojení umožňuje distribuci chladicí kapaliny co nejrovnoměrněji po radiátorech a snižuje hydraulické ztráty všech prvků topného systému..

Poznámka! U vějířovitého potrubí v rámci jednoho podlaží se instalace provádí z jednodílných (bez zlomů a větví) trubkových částí. Při použití polymerních vícevrstvých nebo měděných trubek lze všechna potrubí nalít do betonového potěru, čímž se sníží pravděpodobnost prasknutí nebo úniku ve spojích síťových prvků.

Radiální schéma dodávky tepla

Princip radiálního (kolektorového) schématu zapojení topného systému spočívá v tom, že topná zařízení jsou připojena speciálním kolektorem k samostatnému páru potrubí pro dodávku tepelné energie. Díky této technologii dochází k rozvodu teplé vody pro vytápění rovnoměrně po celé místnosti. Úroveň tepla je regulována změnou teploty vody a rychlosti jejího toku potrubím.

Stojí za zmínku, že směrování paprsků je zcela nové a je vylepšeným modelem dvoutrubkového systému. K distribuci vody v chladicí kapalině se používá podobný kolektor, který se používá v zařízení pro podlahové vytápění.

Mezi výhody schématu paprsku patří:

  • nízká pravděpodobnost netěsností v důsledku absence spojů v konstrukci;
  • možnost vypnout každý jednotlivý ohřívač bez poškození celého systému.

Jedinou významnou nevýhodou uspořádání paprsku jsou jeho vysoké (ale oprávněné) náklady. Vzhledem k tomu, že tento systém používá sběrné potrubí a dodatečný počet trubek, zvyšují se také náklady na jeho konstrukci..

Polypropylenové rozvody

pájení polypropylenových trubek

V době nových technologií se ve stavebnictví stále více používají nové materiály, které nahrazují tradiční. Před několika desítkami let bylo těžké si představit, že odtokové potrubí může být vyrobeno nejen z kovu. Vodní dýmky jsou dnes vyrobeny výhradně z polymeru..

Výhody polypropylenových trubek jsou:

  • nízká cena;
  • jednoduché instalační schéma;
  • vysoká životnost;
  • nízká hmotnost materiálů.

Nevýhodou, ale ne zásadní, je absence ohybů na trubkách. K tomu musíte použít speciální spojovací prvky: T -kusy, úhly, spojky atd. O nevýhodách polypropylenu se podívejte na video níže:

Pro upevnění polypropylenových trubek z jiného materiálu (kovu) se používají takzvané tvarovky. Sami jsou vyrobeny z polypropylenu, ale uvnitř mají kovový závit.

Schéma odpaliště (dvoutrubkové)


V tomto schématu se provádí postupná instalace radiátorů na přívodní a zpětné potrubí..

Přívodní a zpětné potrubí jsou současně společné pro všechna topná zařízení (v rameni). Toto schéma lze provést jak v otevřené, tak ve skryté formě..

Při použití skrytých elektroinstalačních odboček je nutné pochopit, že schéma odpaliště zahrnuje velký počet potrubních připojení (nejméně šest připojení pro každé topné zařízení ve skrytých dutinách).

Není těžké předpokládat, že každá z těchto sloučenin může časem začít podkopávat. A protože kabeláž je skrytá, toto kopání nebude okamžitě viditelné a nebude možné provádět včasné opravy. Poruchu systému lze často zjistit pouze tehdy, když došlo ke zničení stavebních konstrukcí..

Použití polypropylenových trubek pro skrytou elektroinstalační odbočku se kategoricky nedoporučuje!

Pro zvýšení spolehlivosti skrytého odpališťového obvodu se používají trubky XLPE. Podle jednoznačného názoru průmyslových odborníků má tento materiál nejvyšší spolehlivost spojení ze všech materiálů na trhu..

Také pro skryté vedení T-kusů můžete použít kovové plastové trubky s lisovacími tvarovkami (tvarovky, které zajišťují zvýšenou spolehlivost spojení) nebo měď. Současně je třeba pochopit, že použití mědi vede ke zvýšení nákladů na systém jako celek, a to jak z hlediska práce, tak z hlediska nákladů na materiál..

Schéma otevřeného odpaliště zahrnuje práci na měděných nebo polypropylenových trubkách. Současně je nepraktické používat kov-plast a zesítěný polyetylen kvůli jejich nízké estetice. Polypropylen je nejžádanějším materiálem, ale v některých případech je vytápění v domě instalováno pomocí měděných trubek.

Kromě toho existuje také schéma jedné trubky (takzvaný „Leningrad“), ale v současné době se používá extrémně zřídka.

Výběr jedné nebo druhé možnosti vybavení, materiálů, schémat zapojení atd. Musí být proveden s přihlédnutím k řadě faktorů. Hlavní z nich jsou: celkové náklady na instalaci a další provoz, možnost praktické implementace vybrané možnosti v podmínkách konkrétního Zařízení, estetická složka, úroveň kvalifikace Zhotovitele atd..

V každém případě byste při výběru měli poslouchat názor kvalifikovaných odborníků, kteří úspěšně dokončili práci na více než sto objektech..

Spodní a horní zapojení

Horní schéma zapojení topného systému je systém, kde je napájecí potrubí instalováno pod stropem a potrubí s výstupem probíhá v podlaze místnosti. Tento design vám umožňuje vytvořit přirozenou cirkulaci toku vody v nosiči. Vzhledem k velkým rozdílům v potrubí má tok vody čas získat vysokou rychlost. Horní kabeláž však nebyla široce používána kvůli své neatraktivitě na pozadí interiéru místnosti..

Schéma s nižším rozdělením vytápění se používá všude. Podstatou návrhu je, že trubky jsou namontovány zespodu. Zásobovací potrubí je umístěno těsně nad vratným potrubím. Velkou výhodou tohoto schématu je možnost instalace pod podlahu nebo dokonce do suterénu budovy. Nevýhodou je složitost provedení. Aby byla zajištěna přirozená cirkulace proudu vody, musí být topný kotel nejméně o 50 cm vyšší než radiátory..

Obvod, smíšený

Kódové radiální směrování uprostřed podlahy je z jakéhokoli důvodu nežádoucí; používá se dvoutrubkové obvodové vedení. Je položen podél soklových lišt pod podlahou nebo otevřeně, ale s oplocením.

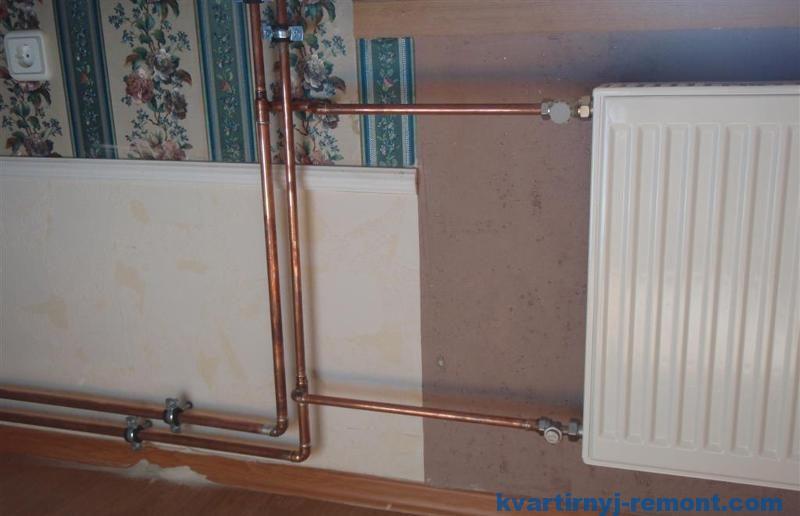

Při instalaci soklové lišty vezměte v úvahu umístění obvodového vedení, aby nedošlo k poškození teplovodu. Když je několik oddělených radiátorů umístěno podél stěny nejvzdálenější od ovládací skříně, je paprskové vedení aplikováno na nejbližší zařízení a poté na obvod mezi ostatními zařízeními.

Pokládka topného potrubí pod podlahu v bytě je neviditelná, neovlivňuje vzhled místnosti, nevyžaduje otevření při opravě nebo výměně potrubí.

Horizontální a vertikální směrování

V moderních vícepodlažních strukturách se stále více používá horizontální zapojení topných systémů. Koneckonců poskytuje vynikající výkon a další technické vlastnosti. Toto schéma předpokládá použití dvou hlavních stoupaček (přívod a zpátečka) umístěných v oddělené místnosti budovy.

Mezi hlavní výhody horizontálního zapojení patří:

  • v případě poruchy jednotlivého prvku je třeba vypnout pouze nezbytný uzel, a nikoli celý systém jako celek;
  • schopnost kontrolovat kolísání tlaku v důsledku kompenzátorů;
  • lepší kontrola spotřeby tepla;
  • dobrý estetický vzhled, který nezkazí celkový interiér místnosti;
  • průměrná životnost systému může být více než 50 let.

Jedinou nevýhodou je potřeba ručně upravit veškerou komunikaci vytápění, aby byl zajištěn plný provoz systému. To se provádí ručně, protože struktura jako celek je poměrně křehká..

Svislý rozvodný systém otopné soustavy se v menší míře využívá v moderních vícepodlažních budovách. Mnohem častěji byl instalován v sovětských strukturách od 50. let minulého století. Jeho široké použití je způsobeno několika důvody:

  • nízké náklady;
  • jednoduchost designu;
  • šetřící materiály.

Významnější jsou nevýhody svislého rozvržení:

  • neschopnost překrývat jednotlivá topná zařízení;
  • neschopnost ovládat úroveň ohřevu topných zařízení;
  • neschopnost instalovat měřicí zařízení pro spotřebované teplo.

Shrnout

Cena zařízení je odlišná, takže neexistuje jednotný názor a náklady – každý kotel a každé schéma vyžaduje individuální kalkulaci, ale hned by se mělo říci, že vás to bude stát vážné „hezké koruny“.

Odrůdy spojovacích radiátorů

Hlavní způsoby připojení zařízení pro topné systémy jsou několik typů:

  • Boční (standardní) připojení;
  • Diagonální připojení;
  • Spodní (sedlové) připojení.

Boční připojení

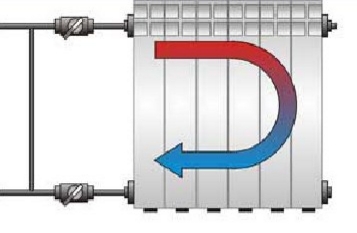

Boční připojení chladiče

Boční připojení chladiče.

Připojení z konce zařízení – přívod a zpátečka jsou umístěny na jedné straně radiátoru. Toto je nejběžnější a nejefektivnější způsob připojení, umožňuje vám odebrat maximální množství tepla a plně využít odvod tepla radiátoru. Průtok je obvykle nahoře a návrat je dole. Při použití speciální náhlavní soupravy je možné připojení zespodu dolů, což vám umožní co nejvíce skrýt potrubí, ale sníží přenos tepla radiátoru o 20 – 30%.

Diagonální spojení

Diagonální schéma připojení radiátoru.

Diagonální připojení radiátoru.

Diagonální připojení radiátoru – napájení je na jedné straně zařízení shora, návrat je na druhé straně zespodu. Tento typ připojení se používá v případech, kdy délka sekčního radiátoru přesahuje 12 sekcí a panelový radiátor je 1200 mm. Při instalaci dlouhých radiátorů s bočním připojením dochází k nerovnoměrnému zahřívání povrchu chladiče v části nejvzdálenější od potrubí. Aby se radiátor rovnoměrně zahřál, použijte diagonální připojení.

Spodní připojení

Spodní připojení chladiče.

Spodní připojení od konců chladiče

Připojení ze spodní části zařízení – přívod a zpátečka jsou umístěny ve spodní části chladiče. Toto připojení se používá pro maximální skrytou instalaci potrubí. Při instalaci zařízení pro sekční vytápění a jeho připojení dolním způsobem se přívodní potrubí vejde na jednu stranu chladiče a zpětné potrubí je na druhé straně spodního odbočného potrubí. Účinnost přenosu tepla radiátorů s takovým schématem je však snížena o 15-20%.

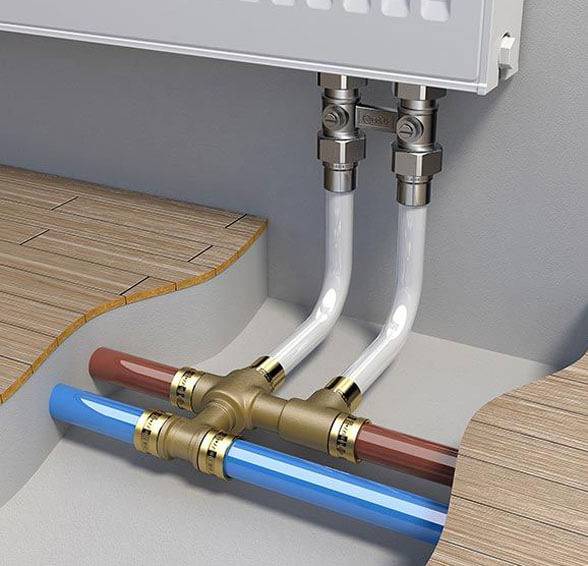

Připojení radiátoru zespodu.

Spodní připojení chladiče.

V případě, že je spodní připojení použito pro ocelový deskový radiátor, pak jsou všechny trubky na radiátoru na spodním konci. Současně je konstrukce samotného radiátoru provedena tak, že přívod vstupuje přes kolektor nejprve do horní části a poté se zpětný tok shromažďuje ve spodním kolektoru chladiče, čímž dochází k přenosu tepla radiátor neklesá.

Spodní připojení chladiče

Spodní připojení v topném okruhu s jedním potrubím.

Jaký topný systém zvolit?

O jednotrubkovém schématu by se nemělo uvažovat ani při bydlení v moderní metropoli, kde prakticky neexistují žádné budovy s energetickými problémy. Úspora peněz by také neměla být důvodem pro výběr zastaralých technologií designu vytápění. Tato možnost je vhodná pouze ve strukturách daleko od města, například ve venkovském domě (není moderní).

Nejlepší kabeláž v domě je dvojtrubkový paprsek. Vysoké náklady na instalaci takového systému jsou více než oprávněné. Především spolehlivost a udržování optimální úrovně tepla v místnosti.

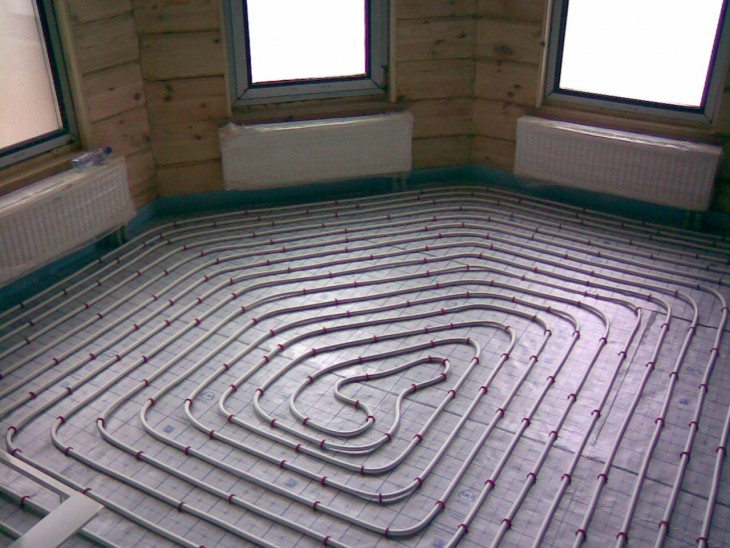

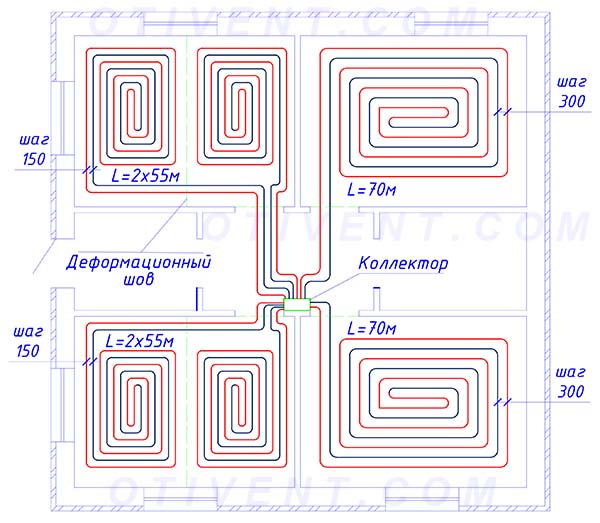

Je také třeba poznamenat, že před instalací podlahového vytápění je nutné vypočítat a vyvážit úroveň přítoku tepla a jeho ztráty v důsledku specifik budovy. Můžete tak zjistit, zda stačí standardní vytápění, nebo je nutné dodatečně instalovat radiátory..

Výběr materiálů

Před zahájením instalačních prací je nutné pečlivě zvážit výběr vybavení.

Potrubí

Instalace topných systémů se provádí pomocí následujících typů potrubí:

  • Zesítěný polyetylen (jak pro radiátorovou síť, tak pro podlahy ohřívané vodou)
  • Metalloplast
  • Polypropylen vyztužený skelnými vlákny nebo hliníkem
  • Cink Steel
  • Měď
  • Mosaz
  • Nerezová ocel

Neztužené polypropylenové trubky mají maximální teplotu ohřevu 60 ° C, a proto z nich nejsou instalovány topné systémy.

Ocelové černé nebo pozinkované trubky mají vynikající pevnost a jsou odolné vůči vysokým teplotám v přehřáté vodě. Jsou však náchylné ke korozi a jejich instalace je obtížnější. Ceny těchto materiálů vyžadují, aby byly použity pro potrubní pec, kotelny.

Plastové trubky malých průřezů jsou trvanlivé, snadno se instalují, ale mají omezení provozní teploty a tlaku. Pokládka plastových topných potrubních systémů se neprovádí v oblastech, kde jsou možné nouzové provozní režimy. Například na výstupu z horkovodních kotlů na tuhá paliva a odvodňovacích vypouštěcích potrubí v peci.

Měděné, mosazné a nerezové trubky se používají jen zřídka kvůli vysokým nákladům na materiál a potřebě použití speciálních nástrojů při provádění instalačních prací.

V současné době je nejoptimálnější instalace vytápění pomocí trubek ze zesítěného polyetylenu (se skrytým pokládáním) nebo trubek ze zesíleného polypropylenu (s otevřeným pokládáním). Pro potrubní kotelní zařízení je vhodné použít měď nebo vyztužený polypropylen.

Topná zařízení

Volba typu topných radiátorů závisí především na účinnosti jejich přenosu tepla, tlaku systémů ohřevu vody, použitém tepelném nosiči, požadavcích na jejich vzhled, ceně.

V závislosti na materiálu výroby a konstrukčních prvcích jsou radiátory následujících typů:

  • Ocelový panel
  • Ocelová trubková
  • Bimetalický řez
  • Hliníkové sekční
  • Litina

V uzavřených okruzích je dodávka kyslíku do vody minimální a topné systémy lze instalovat s jakýmkoli typem radiátoru. Omezení je dáno použitým tepelným nosičem.

Nejlepší výsledky ve středním cenovém segmentu vykazují ocelové deskové radiátory. Při použití bimetalových sekčních radiátorů je třeba mít na paměti, že chladicí kapalina (pokud to není voda) může korodovat těsnění mezi sekcemi a radiátor bude proudit.

Instalace a výměna čerpadel

Jednou z hlavních činností naší společnosti je výměna a instalace vodních čerpadel všech typů: povrchových, ponorných a polo ponorných. Specialisté společnosti s rozsáhlými zkušenostmi s prací v co nejkratším čase nainstalují, demontují a nainstalují následující čerpací zařízení:

  • vrtná čerpadla;
  • studniční pumpy;
  • vodní pumpy;
  • oběhová čerpadla;
  • posilovací čerpadla;
  • zavlažovací čerpadla.

Kromě instalace a výměny čerpadel provádíme také práce na komplexních čerpacích stanicích, provádíme komplexní operace při instalaci, demontáži a instalaci zařízení.

Význam pro autonomní vytápění

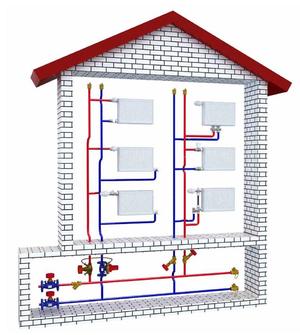

Příklad vertikálního schématu vytápění pro soukromý dvoupatrový dům

Příklad vertikálního schématu vytápění pro soukromý dvoupatrový dům

První problémy mohou nastat již ve fázi připojení baterií. Je to dáno umístěním trysek a samotnou konstrukcí topného zařízení. Téměř všechny modely jsou určeny pro horizontální instalaci. Odborníci proto doporučují instalovat speciální svislé nástěnné topné radiátory..

To by však mělo vzít v úvahu zvláštnosti jejich fungování. Čím níže je baterie umístěna, tím efektivněji bude fungovat. Studený vzduch má větší hmotnost než teplý vzduch, takže se koncentruje u podlahy. Úkolem baterie je zahřát ji. Proto by měl být umístěn co nejníže. Úzké vertikální radiátory konstrukčně nemohou tento úkol plně splnit..

Nejde však o jedinou nevýhodu charakteristickou pro vertikální rozložení topného systému. Lze to vyřešit mírným zvětšením délky přívodních trubek chladiče. Pokud se budete řídit kánony schématu, vyvstane další problém. Spočívá v přivázání svislých trubkových radiátorů k umístění topných trubek. To není důležité pro pokoje s malou rozlohou. Pokud však má místnost plochu 40 m2 nebo více a současně má 2 vnější stěny, bude nutné nainstalovat několik tepelných stoupaček.

Souhrnně lze říci, že pokud má smysl instalace vertikálního jednotrubkového topného systému, lze rozlišit následující podmínky:

  • Relativně velký počet pater. Obvykle 5 nebo více;
  • Relativně malá plocha místností;
  • Dobrá tepelná izolace a rovnoměrné rozložení tepla v celé místnosti.

Tyto vlastnosti jsou bohužel pro většinu soukromých chatových domů neobvyklé. Proto dávají přednost instalaci horizontálního topného systému jako jednoho z nejlepších způsobů, jak udržet příjemnou teplotu..

Ve starých bytových domech s dvoutrubkovým vertikálním topným systémem se spodním vedením musí být na každé stoupačce instalován měřič pro měření tepla. Může jich být od 2 do 5..

Prostředky regulace

V systémech organizovaných v bytových domech se často používají nejjednodušší mechanické termostaty, pomocí kterých se nastavuje režim vytápění. Doporučuje se vypnout tyto regulátory v době nepřítomnosti lidí, aby se šetřila energie pouze v rodinných domech. Protože ukazatele tepelného stínění materiálů podlah a vnitřních stěn jsou nižší než u vnějších povrchů, po vypnutí horizontálního topného systému dojde k vytápění bydlení na úkor sousedních bytů. Z tohoto důvodu se v bytových domech používají termostaty omezující možnost nastavení teplotního režimu na maximální i minimální hodnoty.

Schéma vytápění bytového domu: kde začít?

Horní rozvody topného systému bytového domu

Městský byt je centrem pohodlí a pohody, místem pro život, které si vybralo mnoho našich krajanů. V moderním bytovém domě je skutečně vše, co člověk potřebuje pro normální život, od dodávky teplé vody po ústřední topení a kanalizaci..

Je třeba poznamenat, že topný systém hraje obrovskou roli při zajišťování příjemné atmosféry v bytě. V současné době má schéma topného systému vícepodlažní budovy určité strukturální rozdíly od autonomního a jsou to oni, kteří zaručují efektivní vytápění bytu i v těch nejtěžších mrazech..

Topný systém bytového domu: funkce

Pokyny pro schéma vytápění jakékoli moderní výškové budovy předpokládají povinný soulad s požadavky regulačních dokumentů – SNiP a GOST. Podle těchto norem by vytápění v bytě mělo poskytovat teplotu v rozmezí 20-22 ° C a vlhkost-30-45%.

Rada. Ve starých domech těchto parametrů nemusí být dosaženo..

V tomto případě je důležité nejprve správně provést tepelnou izolaci všech trhlin, vyměnit radiátory a teprve poté kontaktovat společnost dodávající teplo..

Dosažení takových ukazatelů teploty a vlhkosti je dosaženo díky speciální konstrukci systému, použití pouze vysoce kvalitního vybavení. I ve fázi návrhu schématu vytápění pro vícepodlažní budovy kvalifikovaní topenáři pečlivě vypočítají všechny jemnosti své práce, dosáhnou stejného tlaku chladicí kapaliny v potrubí, a to jak v prvním, tak v posledním patře budovy..

Jednou z hlavních vlastností moderního centralizovaného systému vytápění pro výškové budovy je provoz na přehřáté vodě. Takové chladivo pochází přímo z kogenerační jednotky, má teplotu řádově 130–150 ° C a tlak 6–10 atm. Tvorba páry v systému je díky vysokému tlaku eliminována – pomáhá také destilovat vodu i do nejvyššího bodu domu.

Teplota zpátečky, kterou také předpokládá schéma vytápění vícepodlažní budovy, je asi 60–70 ° C. V zimním a letním období se mohou teplotní údaje vody lišit – hodnoty závisí pouze na prostředí.

Dodávka z městských sítí

Zdědili jsme dálkové vytápění ve vícepodlažních obytných budovách jako dědictví plánovaného managementu z dob Sovětského svazu. Dnes je tento způsob zajištění bytového fondu tepelnou energií stále nejběžnější..

Hlavní výhodou ústředního vytápění je, že obyvatelé domů nemusí řešit problémy související s provozem a opravami zařízení a potrubí..

Roční spuštění a nezbytná generální oprava sítí je v kompetenci městské organizace pro zásobování teplem.

S centralizovaným a autonomním vytápěním lze jednotlivé prvky opravovat nebo měnit pouze po dohodě s organizací dodávající teplo.

Návrhová teplota přívodu v městských sítích může být v rozmezí 90–115 ° C a stávající normy pro bezpečný provoz zařízení zakazují ohřev přístupných horkých povrchů na více než 60 ° C, aby se zabránilo případnému popálení.

Proto byla u vstupu potrubí do budovy instalována speciální výtahová jednotka. Mísí horkou chladicí kapalinu z přívodu s chlazenou vodou ze zpětného potrubí vracejícího se od spotřebitele a mění teplotu na přípustnou. Výpočet prvků, údržba prvků a výměna řídicí trysky výtahu provádějí pouze zaměstnanci organizace zásobování teplem.

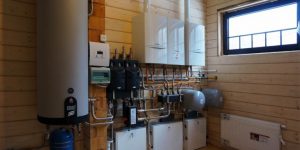

Autonomní kotelna pro jednu budovu

V posledních dvou desetiletích se začaly stavět zdroje tepla sloužící pouze jednomu městskému domu.

Kotle jsou instalovány ve speciální místnosti na střeše, v přístavbě nebo v samostatné budově poblíž obytné budovy.

Úroveň automatizace takové kotelny nevyžaduje neustálou přítomnost servisního personálu a může poskytovat centrální dispečerské řízení provozu zařízení..

Absence velkých distribučních sítí umožňuje eliminovat použití přehřáté vody, což snižuje tepelné ztráty a zvyšuje úroveň pohodlí. Pokud je kotelna instalována na střeše, chladicí kapalina je dodávána do bytů pomocí hlavních stoupaček umístěných u každého vchodu nebo okamžitě potrubím horního rozvodu.

Samostatné připojení každého bytu

Princip fungování schémat dodávky tepla s individuálním rozvodem tepla zajišťuje zařízení přívodního a vratného potrubí velkého průměru procházejícího vchodem nebo umístěného v technickém výklenku.

Všechny byty jsou samostatně připojeny k této hlavní stoupačce..

Na vstup potrubí lze instalovat měřič pro organizaci měření spotřebované energie a regulační ventily pro organizaci požadovaného teplotního režimu v prostorách.

Chladicí kapalinu uvnitř bytu lze distribuovat podle horizontálního jednovrstvého, dvoutrubkového nebo trámového schématu.

Poslední verze teplovodního vytápění zajišťuje samostatné připojení každého radiátoru k rozdělovači.

To umožňuje nejen zajistit rovnoměrnou distribuci tepla, ale také dodávat požadované množství horké vody do každého radiátoru při zachování minimální teploty chladicí kapaliny.

Obvody paprsků bytů nebo kolektorů jsou zdaleka nejefektivnější a nejspolehlivější v provozu a údržbě..

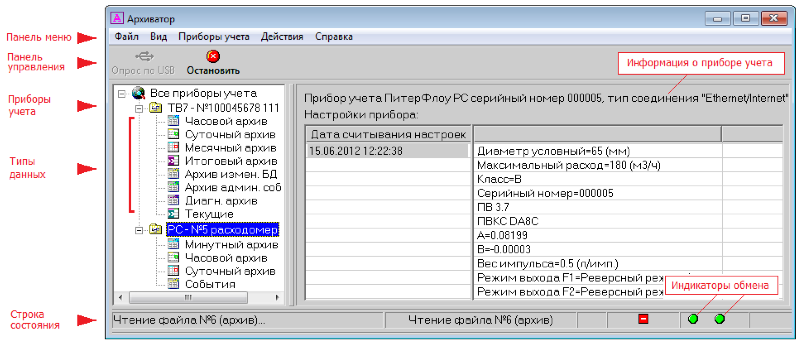

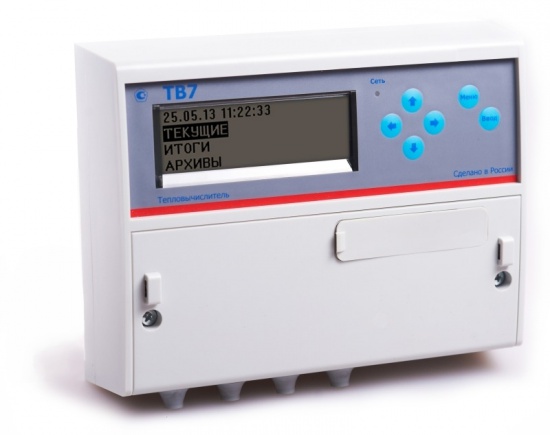

Přítomnost měřiče tepla umožňuje obyvatelům nezávisle kontrolovat náklady na vytápění bytu.

Vysoké kapitálové náklady na instalaci však stále nejsou pro většinu společností uspokojivé a výrazně omezují rozšířené používání systémů distribuce paprsků v bytové výstavbě..

Cirkulace kapaliny v systému

Ve směru pohybu chladicí kapaliny má topný okruh svou vlastní klasifikaci:

  1. přímý (nebo sdružený) proud, když se směr pohybu horké a studené chladicí kapaliny ve 2trubkovém systému shoduje.
  2. slepá ulička – horká a studená kapalina je přepravována v opačných směrech.

Moderní dvoutrubkový topný systém může mít čerpadlo, které zajišťuje nucený oběh chladicí kapaliny. Obvykle se instaluje do domů se dvěma nebo více patry..

Pohyb vody bez čerpadla se provádí podle fyzikálních zákonů při zahřívání, horká kapalina vytlačuje studenou, díky čemuž se pohybuje potrubím.

Pokud plánujete organizovat vytápění s přirozenou cirkulací, pak musí mít síť v nejvyšším bodě potrubí expanzní nádobu pro odstranění vzduchu ze systému.

Litinové radiátory

Litinové ohřívače mají dlouhou životnost a poměrně vysoký přenos tepla. Kromě toho je velmi důležitou vlastností litinových baterií setrvačnost – litina získává teplo po velmi dlouhou dobu, takže zahřátí systému zabere hodně času, ale když se zastaví přívod chladicí kapaliny, nahromaděné teplo vstoupí byt na několik hodin.

instalace topného systému v bytě

Znatelnou nevýhodou tohoto typu baterie je její vysoká hmotnost. Tento faktor zaprvé výrazně komplikuje dopravu a zadruhé ukládá speciální požadavky na instalační technologii. Instalace litinových radiátorů sama o sobě nebude fungovat a lze je upevnit pouze na hlavní stěny, které vydrží vysoké zatížení, protože hmotnost litinové baterie je značná..

Vnitřní objem litinových baterií je poměrně velký, takže k jejich zahřátí je zapotřebí velké množství chladicí kapaliny. Z toho můžeme usoudit, že je extrémně nerentabilní používat takové radiátory v kombinaci s elektrickým kotlem. Pro centralizované a plynové vytápění jsou nejvhodnější litinová topná zařízení..

Hliníkové a bimetalické baterie

Tyto typy baterií jsou ideální pro byty s centralizovaným vytápěním. Faktem je, že chladivo v takových systémech má mnoho znečištění a negativních vlastností, jako je vysoká tuhost. Bimetal dokonale odolává takovým vlivům a nerezaví kvůli působení vlhkosti a vzduchu. Z výhod stojí za zmínku také možnost měnit počet sekcí, pokud se nejedná o monolitické baterie..

Instalace vlastního vytápění v bytě

Hlavní a nejzjevnější nevýhodou jsou vysoké náklady na hliníkové nebo bimetalové výrobky. Druhým bodem, který lze částečně přičíst nevýhodám, je slabá schopnost akumulovat teplo, tj. když se systém zastaví, radiátory rychle vychladnou. Pokud však nejsou problémy s dodávkou tepla, pak lze tento faktor bezpečně zlevnit..

Panelové baterie z oceli

Topná zařízení vyrobená z oceli jsou možná nejlepší kombinací ceny a kvality. Účinnost ocelových radiátorů je poměrně vysoká, životnost je velmi solidní a cena není tak vysoká, aby mohla být považována za neoprávněnou. Kromě toho stojí za zmínku také relativně nízká hmotnost takových zařízení a v důsledku toho jednoduchá instalace..

jak rozpustit topení v bytě

Charakteristickou nevýhodou standardních ocelových spotřebičů je jejich náchylnost ke korozi, která může výrazně zkrátit životnost radiátorů v topném systému. Aby zařízení správně fungovala, potřebují kvalitní a pravidelnou údržbu. Kromě toho, abyste zabránili korozivním účinkům, měli byste se pokusit nevypouštět chladicí kapalinu po dobu delší než týden – vlhkost v kombinaci se vzduchem může vážně poškodit vnitřní části radiátorů..

Plynový kotel

Individuální vytápění plynem je nejoblíbenější, protože plyn je dnes nejlevnějším druhem paliva. Plynový nástěnný kotel s uzavřenou spalovací komorou je podle odborníků nejlepší volbou pro vytápění domu. Má horizontální komínový systém, díky kterému spaliny unikají do ulice..

Elektrický kotel

Vytápění bytu elektrickou energií může být buď hlavní, nebo přídavný způsob vytápění. Systém se snadno instaluje a snadno používá, zabírá málo místa. Instalace kotle a potrubí je cenově dostupná. Elektrické kotle se dělí na podlahové a nástěnné.

Topení elektřinou je méně žádané než vytápění plynem, ale věří se, že v blízké budoucnosti se tento druh paliva stane nejpopulárnějším. Elektrické kotle mají své vlastní výhody:

  • bezhlučnost;
  • hygiena;
  • dodržování technických a estetických požadavků;
  • účinnost;
  • ziskovost;
  • možnost vybrat požadovaný režim pro každou místnost.

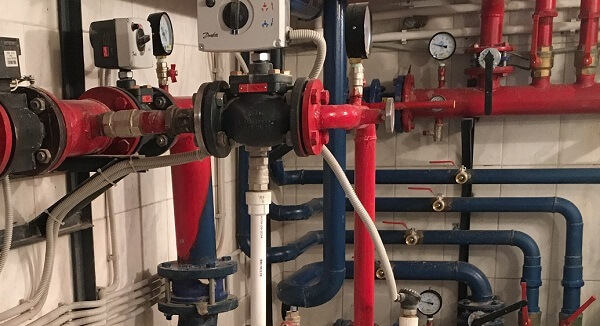

Výtahová jednotka – funkce topného systému pro výškové budovy

Jak již bylo zmíněno dříve, chladicí kapalina v topném systému jakékoli vícepodlažní budovy má teplotu přibližně 130 ° C. V žádném bytě samozřejmě takové horké baterie neexistují a jednoduše být nemohou. Věc se má tak, že přívodní potrubí, přes které vstupuje horká voda, je spojeno se zpětným potrubím pomocí speciální propojky – výtahové jednotky.

Schéma vytápění v bytovém domě s výtahovou jednotkou má určité zvláštnosti, protože jednotka sama provádí určité funkce.

  • Nosič tepla, který má vysokou teplotu, vstupuje do tohoto zařízení, které hraje roli určitého měřicího zařízení vstřikovače. Ihned poté proběhne hlavní proces přenosu tepla;

Jedno- a dvoutrubkový systém ve vícepodlažní budově

  • Přehřátá voda pod vysokým tlakem prochází tryskou výtahu a vstřikuje chladicí kapalinu ze zpátečky. Současně vstupuje voda z vratného potrubí do topného systému pro recirkulaci;
  • V důsledku těchto procesů je možné dosáhnout míchání chladicí kapaliny, čímž se její teplota dostane na určitou úroveň, což bude schopno zajistit účinné vytápění bytů v celé budově..

Toto schéma je nejefektivnější a nejefektivnější, umožňuje vám dosáhnout lepších životních podmínek, a to jak v prvním, tak v posledním patře výškové budovy..

Účetnictví a kontrola

Výběr a dávkovací jednotka se skládá z uzavíracího ventilu, hrubého filtru, vodoměru a zpětného ventilu. Sestaveno podle obrázku. Každé ze zařízení pro něj udává směr toku vody, je třeba jej dodržovat při montáži.

Sestava je sestavena s hydroizolací spojů páskou FUM a je také připojena ke stoupačce, která předtím vypnula vodu; před přívodem vody nezapomeňte zavřít uzavírací ventil. Jedná se o jedinou a krátkodobou operaci, která vyžaduje uzavření přívodu vody sousedům ve stoupačce.

Pro studenou a horkou vodu jsou vyžadovány samostatné sestavy měřičů. Je velmi žádoucí, aby čítače a rukojeti ventilů byly barevně odlišeny. Odečty měřičů by měly být jasně čitelné bez dalších operací (odstranění poklopu atd.), Proto je často nutné předem připojit část jednodílného potrubí, někdy s poněkud bizarní konfigurací, pro připojení měřicích zařízení ke stoupačce. Kromě trubek a páječky to bude vyžadovat přechodové spojky z plastu na kov MRV – vnitřní závitová spojka. Plast je k dávkovacím jednotkám připojen pomocí externích spojek se závitem MRN.

Měřiče se prodávají zapečetěné, ale to neznamená, že můžete okamžitě zavolat vodárenské společnosti a zaplatit za spotřebu vody. Tovární pečeť je pro (ruská země je bohatá na řemeslníky), aby nikdo nelezl do měřiče a něco tam nekroutil a nepodal. Tovární pečeť musí být chráněna; bez něj je měřič považován za nepoužitelný, stejně jako bez certifikátu.

O instalaci vodoměrů se musíte hlásit vodárně a zavolat jejího inspektora. Vodu můžete použít před jeho příchodem, inspektor nepotřebuje nulové hodnoty, zapíše si počáteční hodnoty, zapečetí měřič a svým těsněním vypustí filtr. Platba za spotřebu vody bude provedena po registraci měřicích zařízení.

Vlastnosti návrhu schématu vytápění pro vícepodlažní budovu: prvky, komponenty, hlavní jednotky

Pokud se pohybujete po topném systému z výtahové jednotky, můžete také vidět všechny druhy ventilů. Role takových detailů je také skvělá, protože zajišťují ovládání vytápění, a to jak pro jednotlivé vchody, tak pro celý dům. Tyto ventily lze obvykle nastavit ručně. Samozřejmě se tím zabývají pouze specialisté příslušných civilních služeb, a pokud to bude potřeba.

V modernějších domech s velkým počtem podlaží mohou být kromě tepelných ventilů umístěny také různé kolektory, měřiče tepla a další zařízení až po automatizaci. Tato technika vám přirozeně umožňuje dosáhnout efektivnějšího provozu vytápění, efektivního rozložení chladicí kapaliny na všechna patra, až do posledního..

Schémata pro směrování potrubí ve vícepodlažní budově

Obvykle jsou ve většině výškových budov, starých i nových, topné systémy jednotrubkové s horním nebo dolním vedením. Je třeba poznamenat, že v závislosti na struktuře budovy a dalších parametrech (až do oblasti, kde je budova postavena) se umístění dodávky a návratu může lišit..

V závislosti na tom, jaký je design budovy, se chladicí kapalina ve stoupačkách topného okruhu může pohybovat různými způsoby – shora dolů nebo naopak. V některých domech jsou také instalovány univerzální stoupačky, které jsou navrženy tak, aby střídavě dodávaly horkou vodu a podle toho chladly.

Kovoplastové trubky

Jedním z nejběžnějších materiálů je kov-plast, má však řadu nevýhod, které jej odlišují od polypropylenu:

  • Instalace topných trubek v bytě vyrobeném z takového materiálu bude vyžadovat poměrně velké náklady..
  • Proces výměny trubek lze provádět pouze pomocí speciálních nástrojů, jako je řezačka trubek, rozšiřovací lis a ohýbačka trubek..
  • Vzhledem k jemnosti samotného materiálu dochází k velkému odlivu tepelné energie..
  • V místech připojení kovového plastu k jiným materiálům může dojít k netěsnosti..
  • Nízká odolnost proti nárazu a nemožnost dlouhodobého vystavení slunečnímu záření.

Schémata topného systému: fotografie, odborné rady

Kovoplastové topné trubky v bytě však mají také řadu výhod, což vysvětluje tak rozšířenou prevalenci:

  • Možnost úspor díky použití levných prvků pro připojení celého topného systému.
  • Dobrá flexibilita materiálu, takže lze minimalizovat délku topných vedení.
  • Díky speciální konstrukci konektorů pro takové potrubí lze zakoupit levná těsnění..

Ocel

Ocelové trubky pro vytápění

Jedná se vlastně o věčný topný systém a o ocelové trubky, což je téměř nemožné říci špatně. Ocelové trubky budou přitom mezi ostatními typy nejlevnější. Ale současně existují dva, ale to nelze ignorovat..

  1. Práce s ocelí bude obtížná, a proto potřebujete svařovací stroj. Proto pro nezávislost musíte mít dovednosti svářeče. Pokud takové dovednosti nemáte, je lepší najmout specialistu, protože profesionální svářeč vytvoří šev, který bude navždy zapečetěn a budete klidně spát.
  2. Pokud se chystáte instalovat hliníková topná tělesa, nezapomeňte mezi radiátory a potrubí vložit polypropylenové vložky. V opačném případě budou montážní spoje mezi hliníkem a ocelí dávat účinek galvanického páru a začne elektrokoroze..

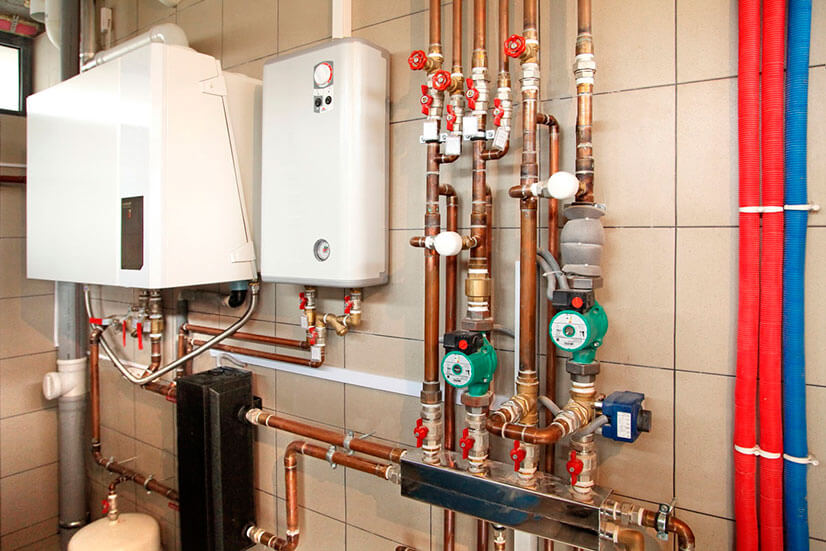

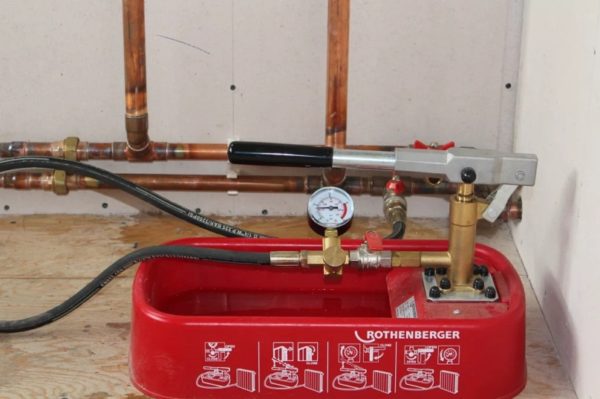

Měděné trubky

Měděné trubky pro vytápění

Aby prodejci měděných trubek nemluvili o mědi, o jejích kvalitách, nechali si měděné trubky nechat pro sebe. Neříkám, že ohřev měděných trubek je špatný. Všechno je to o pájení trubek. Trubky jsou pájeny cínem. Cín sám o sobě není dostatečně tvrdý a bude chemicky reagovat s kyslíkem, což postupně zničí pájku.

Každý radioamatér ví, že postupem času jsou staré pájky na díly zničeny a je třeba je znovu pájet. Přesně stejným způsobem se při pájení měděných trubek zničí cín. Pokud odebíráte měď pro vodovodní systém, pak stále existuje kontroverzní problém, ale nemůžete v zimě přivést teplo do kbelíku ze sloupu, pokud se v instalačním připojení vytvoří netěsnost.

V důsledku toho můžete shrnout výběr potrubí pro vytápění. V bytech můžete bezpečně instalovat topení, jmenovitě provádět potrubí z kovového plastu. Pokud se jedná o soukromý dům, pak by nejlepší možností byl polypropylen nebo ocel..

Propylen

Polyizopropylenové trubky pro topné systémy (obchodní označení – PPR) jsou hlavním konkurentem oceli, a to ve všem kromě ceny, která je stejná nebo lepší. V bytovém domě je cennou výhodou, že propylenové trubky jsou „hluché“: rána do potrubí není dána ve všech patrech. Prakticky nevydávají teplo na podlahu.

4849848

Hlavní výhoda propylenu je v kolektivním přechodu k nim. V současné době je většina domů vybavena domácími měřiči tepla a úplnému přechodu na domácí měření je nevyhnutelný. Poplatky za vytápění jsou „roztroušeny“ po ploše bytů a výměna oceli za propylen v celém domě snižuje úniky tepla třikrát nebo čtyřikrát..

V některých regionech kvůli tomu dochází ke zvýšení ruchu tepelných pracovníků: s masivním přechodem na propylen se pro ně plánované „sovětské“ ztráty na dálnicích stanou velmi hmatatelnými, což je nutí hledat finanční prostředky a metody pro jejich rekonstrukce. Jeden topenář to vyjádřil takto: „Přechod na propylen je pro nás jako objevování antibiotik pro lékaře.“.

Zvláštní část níže bude věnována zvláštnostem instalace polypropylenových topných systémů..

Ostatní plasty

Instalace vytápění plastovými trubkami z jiných polymerních materiálů přitahuje mnohé svou relativní levností. Modifikované polyetylenové trubky speciálně určené pro topné systémy jsou aktivně inzerovány; obchodní označení – PER. Bohužel mají zásadní nevýhodu: bod měknutí výchozího materiálu je 65 stupňů Celsia oproti 130 pro polyisopropylen.

V zásadě nelze vyloučit žádné úpravy základních nedostatků, proto lze topné vedení PER nebo PVC doporučit pouze v teplých oblastech s převážně nízkou intenzitou vytápění. Ve středním pruhu by člověk neměl očekávat životnost jednoduchého plastu déle než 10 let a na severu to bez úniku nepřežije do konce topné sezóny.

Existují ještě dvě nuance: pokud kvalita čínského propylenu prakticky není horší než „tvrdá firma“, pak „alternativní“ polyethylen nemá cenu. A kovové tvarovky (viz níže) často prosakují při jakémkoli PER – vysoká „kluzkost“ polyetylenu ovlivňuje.

Poznámka: R – znamená vyztužený pro stejnosměrný proud teplé vody. Potrubí „studené“ i „horké“ vody není vhodné k vytápění. Protichůdné uživatelské recenze se vysvětlují právě ignorací této okolnosti..

Měď

O distribuci vytápění měděnými trubkami se ostře, ale oprávněně vyjadřují na stavebních fórech: „Nechte dodavatele měděných trubek dodávat měď na vytápění. Kdyby počítali vrány na hodinách školní chemie “.

A nejde o to, že technická aditiva do topné vody mohou korodovat měď. A ne že by měděné trubky díky svému „šťastnému“ majiteli zevnitř dokonale vyhřívaly stěny a stropy. A ne v ceně samotné mědi.

Měděné trubky jsou spojeny pájením. Hlavní část pájky je cín. Cín existuje ve dvou chemicky identických, ale fyzicky zcela odlišných formách: bílý měkký kov (bílý cín) a šedý polovodičový prášek (šedý cín). Chemicky vzato je cín známý jako dvě alotropické modifikace.

49498

Bílý cín je nestabilní allotrop; postupem času přechází do šedého cínu. Každý radioamatér ví: staré dávky jsou náchylné k rozptylu, je třeba je znovu pájet. Pod tlakem vody zevnitř dojde k úniku sebemenší mikrotrhliny, a to vždy v zimě, kdy je systém plný. A topení není přívod vody, nemůžete si přinést kbelík tepla z jiného vchodu, z ohřívače vody nebo z ledové díry.

Nepamatujme si hrůzy nezamrzlých domů, o nichž čas od času informují média. Sousedé na stoupačce však budou mít přesvědčivý a nepopiratelný důvod požadovat od vás náhradu nákladů na elektrické vytápění během opravy. Což vás každopádně bude stát pěknou korunu.

Obecně platí, že závěr o mědi je tento: její reklama je dána pouze triky marketingových specialistů vyzbrojených moderními technologiemi na vymývání mozků. Pro dodávku tepla s měděnými trubkami neexistuje žádné fyzické, technické ani objektivní ekonomické odůvodnění..

Závěry pro sekci:

  1. V bytových domech je nejlepší volbou pro vytápění rozvodů – od vchodu do domu po stoupačky včetně – propylen; v bytech – kov -plast s dodatečným těsněním s vlekem.
  1. Pro kompaktní soukromé domy je nejlepším topným systémem ocel.
  1. Pro domy s 2–3 podlažími pro 1–2 vchody, domácnosti s podkrovím, vytápěnými garážemi a hospodářskými budovami-polypropylen nemá alternativu.

Vlnitá nerezová trubka

Vlnitá nerezová trubka vyvinutá pomocí inovativních technologií se doporučuje pro pokládku sítí pro zásobování teplem. Při použití takového výrobku je snadné instalovat topení na podlahu v nové budově nebo vyměnit staré potrubí.

Nerezová trubka

Vlnitá nerezová trubka

Zde jsou některé výhody používání:

  • snadno se ohýbá;
  • poskytuje jednoduché připojení armatur, usnadňuje, zrychluje proces instalace;
  • vlnitá struktura kompenzuje kolísání lineárních rozměrů, hydraulické rázy;
  • trvanlivost;
  • nekoroduje, na zdech není žádný sediment.

Trubky PE-X

PE-X-zesítěné polyetylenové výrobky. Šití je proces předávání pevnosti spojování molekul polyetylenu a získání kulatého výrobku. Trubky jsou označeny (GOST 52134-2003 pro ruské výrobce) označující způsob šití:

  • PE-Xa,
  • PE-Xb,
  • PE-Xc.

Molekuly PE-Xa jsou zesítěny peroxidy. Jedná se o nákladný, časově náročný proces. PE-Xb je pár stehů. Proces je jednoduchý, jedná se tedy o nejlevnější PE produkty. PE -Xc – síťování s radioaktivními izotopy.Trubky PE-X

Polyetylen propouští dobře kyslík, což umožňuje bakteriím růst uvnitř topných těles. Aby se zabránilo průchodu kyslíku do chladicí kapaliny, je výrobek vyráběn vícevrstvý. Uvnitř je vložena vrstva EVOH.

Inovativní vývoj vedl k vytvoření polyetylenu odolnějšího vůči vysokým teplotám – PE -RT. V moderní konstrukci rozvody topných trubek v bytě na podlaze provádí PE-RT..

Důležité! Doporučuje se vybrat trubku označenou PE-RT / EVOH / PE-RT, je pětivrstvá, nedovoluje molekulám kyslíku procházet do chladicí kapaliny.

název. Průměr,

mm.

Tloušťka

stěny, mm.

Cena,

rub / metr.

PE-Xb 16.0 2 59
PE-X / EVOH 16.0 2 28
Elsen PE-Xa 25 3.5 208,6
PexPenta PE-Xc 16 2 50
Vlnitá trubka z nerezové oceli S9 304 15 95
Plášť, HDPE zvlněný pod polyetylenem 16 mm 25 12

Izolační rohože

Instalace tepelně odrážejícího štítu za baterii

Ať už se rozhodnete vyměnit radiátory, nebo ne, stále musíte přemýšlet o tom, jak omezit proudění tepla, které jde ven. K tomu existují speciální hliníkové izolační rohože, které jsou instalovány na zeď za topným radiátorem. Pokud vezmeme blok Chruščov, pak s nainstalovanými rohožemi se přenos tepla z baterie zvýší o 20 procent.

Izolační rohož se snadno instaluje. Je nutné vyříznout otvory v izolaci pro háčky, na kterých visí radiátory. Na samotnou zeď naneste silikon nebo montážní lepidlo. Dále vezmeme izolační clony, nasadíme je na háčky a přitiskneme ke zdi a postupně je vyhladíme. Nepoužívejte izolační rohože z minerální vlny. Sklo obsažené v kompozici může poškodit vaše zdraví. Izolační rohože by měly být vyrobeny z přírodních nebo organických vláken.

Vnitřní výzdoba domu s panely Isotex

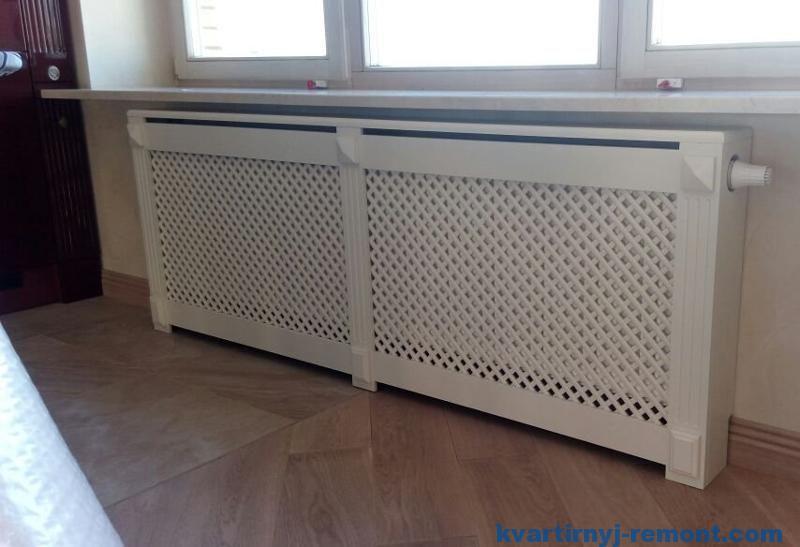

Dřevěné zástěny pro ohřev baterií řady Prestige

Pokud chcete starým radiátorům dát estetický vzhled, jsou potřeba speciální štíty chladičů. Mnozí si je vyrábějí sami, mnozí nakupují. Pamatujte, že ne každá obrazovka bude dobrá, protože při jejich instalaci je třeba vzít v úvahu také tepelnou vodivost..

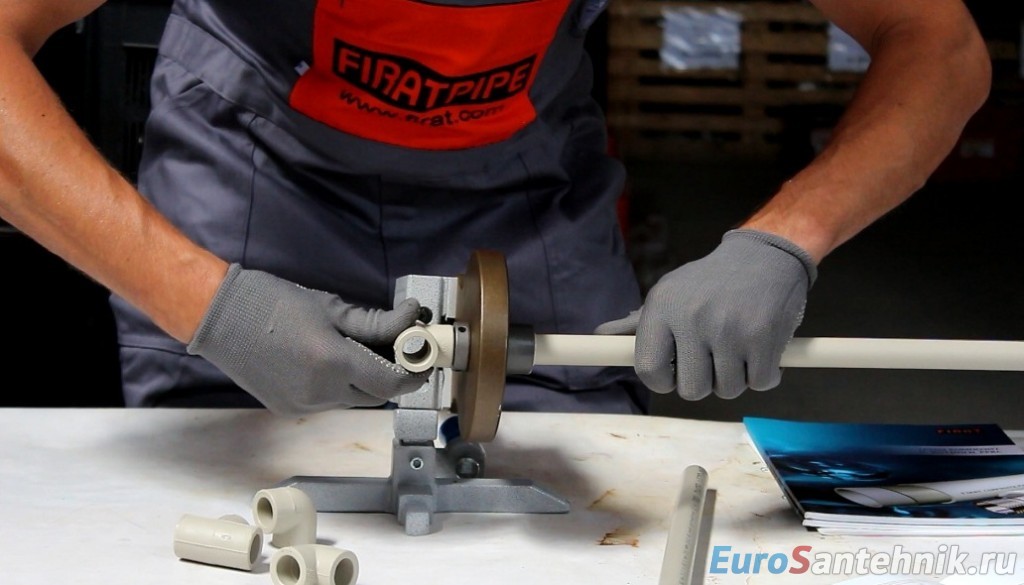

Pájecí polypropylenové trubky

Jak pájet polypropylenové trubky

Samotný proces pájení je poměrně jednoduchý, stačí k tomu zakoupit speciální kulmu. Udělejte vše opatrně, protože víte, že pokud nastanou potíže na začátku topné sezóny, přinese to vážné důsledky..

Základním pravidlem při pájení propylenových trubek je, že se nesmí pájet natupo. To vyžaduje použití speciálního kování..

Pamatujte, že všechna připojení se skrytým potrubním vedením musí mít přístup. Aby se potrubí dostalo správným směrem, používají se speciální úhly a T -kusy..

Topný systém v bytě si můžete sami zrekonstruovat a samotná práce není obtížná. Pokud se nechystáte přesouvat samotné radiátory, pak také není potřeba brát povolení na výměnu topného systému. Hlavním úkolem pro vás bude výběr potrubí pro vytápění, výběr samotných radiátorů a také izolace podlahy a bytu. To je nezbytné, aby se ulice nevytopila a nezahřívala..

Kování

Připojení topného potrubí

Všechny rohy a T -kusy ohřevu propylenu jsou sestaveny pouze na armaturách a kov – „americký“, viz obr. Uzavírací ventily jsou rovněž výhradně kovové. Lisovaná nebo natavená kovová klec v kovoplastových konektorech s konstantním dlouhodobým přívodem horké vody s teplotou nad maximální přípustnou dodávkou teplé vody 70 stupňů se bude postupně plazit z plastového rámu, což může vést k náhlému průlomu.

Se skrytým zapojením musí být všechna odpojitelná připojení přístupná pro kontrolu a opravu. To znamená, že je nutné, aby je bylo možné odšroubovat a utáhnout na normální hodnotu plynovým klíčem příslušné velikosti. V praxi to znamená, že minimální vzdálenost od jakéhokoli bodu připojení ke stěně vybrání pod ním byla nejméně 15 cm, ke dnu prohlubně – ne méně než 2 cm, a k horní části prohlubně NE VÍCE NEŽ 3 cm. Na základě toho rozměry vybrání pod tvarovkami pro zazdění trubek do podlahy.

Výsledek

Rekonstrukce topného systému vlastními silami v bytě není obtížná, obtížná a nevyžaduje dokumentační registraci za předpokladu, že nebudou přeneseny radiátory. Hlavním úkolem při jeho implementaci je pečlivě zvážit výběr potrubí, radiátorů a možnost jeho kombinace se zateplením bytu a zejména podlahy.

Těsnění

Již jsme zjistili, že všechny spoje, dokonce i úplné na kov-plast, musí být utěsněny. Fumka (páska FUM), která se dobře osvědčila na vodovodním systému, není vhodná k vytápění: plíží se z konstantního ohřevu.

Utěsňování spár tepelných trubek zůstává dodnes tradiční: olejovaná lněná koudel. Dosud žádné triky špičkové technologie nepřišly za její náhradu..

Sloupky

Distribuce chladicí kapaliny pro topná zařízení v soukromém domě je možná horizontální a vertikální (stojící). Ve vícebytových budovách v různých oblastech tyto schémata sousedí: pokud je výplní vždy vodorovné vedení, pak stoupačka je svislé vedení.

Co je užitečné vědět o stoupačkách v bytovém domě?

  • Ani v jednom patře, s výjimkou nejvyššího v domě se spodní výplní, by měly být spojovací prvky radiátoru připojeny ke spárovaným stoupačkám. Pokud vložíte topné zařízení mezi stoupačky přívodu a zpátečky v pátém patře desetipatrové budovy, obyvatelé horních pater zmrznou: cirkulace nad vložkou se ve skutečnosti zastaví.
  • V budovách nových projektů je jeden ze spárovaných stoupačů často nečinný (jinými slovy, není připojen k bateriím). Schéma zapojení topení s volnoběžnými stoupačkami umožňuje obejití spárovaných stoupaček ze suterénu, bez účasti obyvatel. Stačí nainstalovat zástrčku místo zástrčky na volnoběh a předjet ji k vyhození: vzduchový zámek zcela vyletí z přední části vody.
  • V stalinkách jsou dva radiátory často připojeny k jedné stoupačce paralelně, aniž by došlo ke změně průměru. Spolu s tím je samotný stoupač propojkou mezi jejich vložkami. Takový

zapojení topného systému je plně funkční, ale pouze s velkým průměrem připojení (DN25).

Praktický důsledek: chcete-li vyměnit mezibytové rozvody vlastními rukama nebo použít potrubí pro ohřev stejného průměru nebo omezit propojku. Pokyn je dán skutečností, že s průměrem propojky 25 mm a přípojkami s nominálním otvorem 15-20 budou baterie jednoduše studené.

Související práce

Výměna topného systému v bytě vlastními rukama je často kombinována s opatřeními k izolaci bytu a opravě podlahy jeho dodatečnou izolací. Současně je skryté vedení potrubí získáno nejpřirozenějším způsobem, celkové náklady na opravy se snižují o 7–10% (při současných cenách je hodnota více než hmatatelná) a pokud má byt měřiče tepla a HMS (viz níže), pak náklady na vytápění za sezónu klesnou o 15–20 procent (!). V soukromém domě také nemusíte utrácet peníze za měřiče tepla.

Radiátory pro vytápění vícepodlažní budovy: hlavní typy

Jak vidíte na mnoha fotografiích a videích, ve vícepodlažních budovách se používá široká škála typů topných baterií. Je to dáno tím, že systém je univerzální, má relativně optimální poměr teploty a tlaku vody.

Mezi nejzákladnější typy radiátorů patří:

  1. Litinové baterie. Tradiční typ radiátorů, které dnes najdete i v nejnovějších vícepodlažních budovách. Liší se nízkou cenou a jednoduchostí – můžete je nainstalovat i vlastními rukama;
  2. Ocelové ohřívače. Modernější verze, která se vyznačuje vysokou kvalitou, spolehlivostí a krásným vzhledem.

    Praktická možnost, ve které můžete efektivně použít prvky k nastavení teploty vytápění v místnosti;

Rada. Právě ocelové baterie perfektně kombinují parametry cenové kvality, a proto jejich topenáři doporučují instalovat výškové budovy v bytech.

Jedna z možností schématu vytápění pro byt

  1. Hliníkové a bimetalické radiátory. Cena takových radiátorů je samozřejmě o něco vyšší než u oceli nebo litiny. Ale výkon je prostě úžasný..

    Dobrý přenos tepla, stylový vzhled a nízká hmotnost – to je neúplný seznam vlastností, které mají baterie z barevných kovů..

Horizontální směrování systému s jedním potrubím

A toto je schéma jednotrubkového topného systému s horizontálním zapojením:

Schémata topného systému: fotografie, odborné rady

Vytápění bytů

Kromě baterií, které jsou každému známy, instalované pod oknem, lze ohřev vody v bytech provádět pomocí následujících systémů:

  • vyhřívání základní desky;
  • systém podlahového vytápění.

Schémata topného systému: fotografie, odborné rady

Ohřev vody v bytě je alternativní způsob vytápění místnosti bez instalace teplovodního kotle a radiátorů. Soklové topení si díky své univerzálnosti získává na oblibě v moderních bytech a venkovských chatách.

Voda pro topný systém cirkuluje v potrubí, ohřátý vzduch od základní desky se šíří na podlahu a stěny, což slouží jako zdroj rovnoměrného rozvodu tepla po místnosti. Soklové vytápění může snadno nahradit obvyklé nástěnné radiátory. Výhoda takového vytápění: nezkazí design interiéru.

Výhodou tohoto typu vytápění je rovnoměrné rozložení teplého a studeného vzduchu. Teplota vzduchu je rozložena nejlépe: pod ní je teplo, nad ní je chladno. Pokud je systém podlahového vytápění instalován v soukromém domě, můžete snížit režim nastavené teploty hlavního topného kotle..

Schémata topného systému: fotografie, odborné rady

A aby se potrubí ve venkovském domě nerozmrazilo v nepřítomnosti majitelů, musíte si koupit vodu pro topný systém – „nemrznoucí směs“.

Náklady na vytápění: kalkulace

Kolik bude stát ohřev vody v letní chatě nebo v soukromé chatě? Záleží na typu kotle: plynový, elektrický nebo na tuhá paliva. Nejoblíbenější je modré palivo, kvůli jeho dostupnosti a snadnému použití. Cena ohřevu vody na plyn je nejnižší. Při výpočtu je třeba vzít v úvahu:

  • celková plocha místnosti;
  • měrný výkon kotle vztažený na místnost 10 sq / m.

Dále je nutné korelovat 10 sq / m plochy s požadovaným výkonem kotle podle vzorce: 1 kW. 10kv / m. Při určování správného výkonu je však třeba vzít v úvahu mnoho faktorů, například stupeň izolace místnosti a oblast bydliště..

  • pro jižní region – 1 kW: 0,9 sq / m;
  • pro střední pruh – 1,5 kW: 10 sq / m;
  • pro severní regiony – 2 kW: 10 sq / m.

Pro správné určení výkonu kotle je v průměru nutné ke konečnému výpočtu přidat 20%. Ohřev vody dřevem má své výhody v těch regionech, kde jsou náklady na palivo relativně dostupné.

Stížnosti na topení provázejí práci všech „topných zařízení“ od doby prvních ohňů na místech starověkých lidí. V moderním „ohni“ však již nemůžete házet další větev, která zvyšuje teplo vycházející z ohřívače. Koneckonců většina moderních topných zařízení pracuje na hlavním okruhu pro dodávku chladicí kapaliny.

Výsledkem je, že občané, zbavení možnosti samostatně vytápět své domovy, by si měli alespoň představit: kam jít na vytápění a na co (nebo kdo) si zároveň stěžovat.

Schémata topného systému: fotografie, odborné rady

Zónování

Díky promyšlené distribuci tepelné energie můžete dosáhnout nejen vytvoření příjemné atmosféry v domě, ale také výrazně ušetřit peníze.

Seznam doporučených teplot pro různé místnosti:

  • Průměrná úroveň příjemné teploty: + 20-24 stupňů.
  • Doporučuje se mírně zvýšit teplotu v ložnici na + 22-25 stupňů.
  • Koupelna, WC, obývací pokoj a další místnosti, kde se nájemníci bytu nejčastěji nacházejí, by měly být vytápěny v rozmezí od + 21 do + 24 stupňů.
  • V jídelně, kuchyni a pracovně se teplota sníží na + 18-22 stupňů.
  • Vstupní hala, garáž a průchozí místnosti musí být vytápěny do + 12 stupňů.

Stabilizace tlaku v topném systému

Expanze vody v důsledku zahřívání je přirozený proces. V tomto indikátoru může tlak překročit kritickou hodnotu, což je z hlediska provozu topení nepřijatelné. Aby bylo možné stabilizovat a snížit tlak na vnitřní povrchy potrubí a radiátorů, je nutné nainstalovat několik topných prvků. Bude mnohem snazší a efektivnější upravit topný systém v soukromém domě s jejich pomocí..

Nastavení expanzní nádrže

Expanzní membránová nádrž

Expanzní membránová nádrž

Jedná se o ocelovou nádrž rozdělenou do dvou komor. Jeden z nich je naplněn vodou ze systému a do druhého je vstřikován vzduch. Hodnota tlaku vzduchu se rovná normální hodnotě v topných trubkách. Pokud je tento parametr překročen, elastická membrána zvětší objem vodní komory, čímž kompenzuje tepelnou roztažnost vody..

Před nastavením diferenčního tlaku v topném systému zkontrolujte stav a nastavení expanzní nádoby. Tlak v topném systému můžete upravit zakoupením modelu nádrže s možností změny ve vzduchové komoře. Jako dodatečné opatření nainstalujte manometr pro vizuální kontrolu této hodnoty..

S výrazným skokovým tlakem však toto opatření stačit nebude. Tímto způsobem lze nastavit diferenční tlak v topném systému, pokud nepřekročí kritickou hodnotu. Proto se doporučuje nainstalovat další zařízení.

Jak upravit skupinu zabezpečení

Tato skupina zařízení obsahuje následující prvky:

  • Tlakoměr. Navrženo pro vizuální ovládání topného systému;
  • Ventilace. Pokud teplota vody překročí 100 stupňů, přebytečná pára působí na sedlo ventilu zařízení a uvolňuje vzduch z potrubí venku;
  • Bezpečnostní ventil. Funguje stejným způsobem jako odtok vody, ale je potřebný k vypouštění přebytečné chladicí kapaliny z potrubí.

Jak nastavit radiátor topení pomocí této jednotky? Bohužel je navržen tak, aby zabránil mimořádným událostem v celém systému. Baterie potřebují jiné zařízení.

Mayevsky jeřáb

Konstrukčně je podobný pojistnému ventilu. Zvláštností jsou malé rozměry a možnost montáže na trubku chladiče s malým průměrem.

Abyste správně nastavili topné baterie, potřebujete vědět, v jakých případech se používá Mayevského jeřáb:

  • Odstranění přetížení vzduchu v radiátorech. Otevřením ventilu se vzduch uvolňuje, dokud chladicí kapalina neteče;
  • Nastavení parametrů kritické hodnoty tlaku. V případě nouzového rozšíření vody se ventil otevře a tlak v chladiči se stabilizuje.

    Mayevsky jeřáb design

    Druhá funkce je volitelná a často se nepoužívá. Tento úkol nejlépe provede tým zabezpečení. Správná regulace vytápění v domě by měla zahrnovat všechny výše uvedené prvky..

Při samoregulaci dvoutrubkového topného systému za chodu kotle musíte neustále sledovat hodnoty teploměrů a manometrů.

Regulace teploty topení

Důležitým parametrem každého topného systému je optimální teplotní režim jeho provozu. Za vhodný je považován poměr horké a chlazené teplonosné kapaliny 75/50 nebo 80/60. Tato hodnota však není vždy přijatelná pro určité části sítě. Jak v tomto případě správně upravit vytápění v domě? Je vyžadována instalace speciálního vybavení. Některé z nich jsou určeny k regulaci topných radiátorů.

Míchací jednotky

Třícestný ventil

Jejich hlavním prvkem je dvou nebo třícestný ventil. Jedna z trysek je připojena k topnému potrubí horkou vodou, druhá k zpátečce. Třetí je namontován na úseku potrubí, kde je nutné zajistit nízkou úroveň teploty chladicí kapaliny.

Jako další směšovací jednotky jsou vybaveny teplotním čidlem a termostatickou řídicí jednotkou. Senzor vysílá signál o úrovni ohřevu topného média a otevírá nebo zavírá směšovací ventil, čímž reguluje dvoutrubkový topný systém. Nejčastěji jsou takové mechanismy instalovány v kolektorech podlahy vyhřívané vodou..

Pokud potřebujete upravit vytápění podlahy ohřívané vodou v bytovém domě, musíte vzít v úvahu teplotní režim potrubí. Nejčastěji nepřesahuje 45 stupňů..

Serva

Servo chladiče

Jak upravit vytápění v bytovém domě, pokud není možné nezávisle měnit teplotu vody v potrubí? To vyžaduje instalaci speciálních ventilů. Můžete se omezit na instalaci jednoduchých kohoutků – s jejich pomocí je regulován tok chladicí kapaliny do radiátorů. V tomto případě však bude muset být nastavení provedeno pokaždé nezávisle. Nejlepší možností by bylo namontovat serva.

Konstrukce tohoto zařízení obsahuje termostat a servopohon. Chcete -li pracovat, musíte provést následující kroky.

  1. Na termostatu nastavte požadovanou hodnotu teploty.
  2. Servo automaticky zastaví nebo uzavře průtok chladicí kapaliny do chladiče.

Kromě takových modelů si můžete zakoupit ekonomickou verzi, která obsahuje pouze termostat. V tomto případě nebude úroveň nastavení tak přesná. Ale jak upravit topný systém v bytovém domě, pokud jsou nainstalovány staré baterie? Existují modely termostatů, které jsou určeny pro instalaci do litinových radiátorů. Takové opatření zpřesní nastavení teploty v bytě..

Termostaty se nesmí používat k regulaci rozdílového tlaku v topném systému. Omezí pouze tok chladicí kapaliny do chladiče, aniž by to ovlivnilo teplotní režim celého systému..

Fungování topného systému bytového domu

Autonomní topné systémy vícepodlažní obytné budovy plní jednu funkci – včasnou přepravu ohřáté chladicí kapaliny a její úpravu pro každého spotřebitele. Aby byla zajištěna možnost obecného ovládání okruhu v domě, je namontován jeden rozdělovač s prvky pro úpravu parametrů chladicí kapaliny v kombinaci s generátorem tepla.

Autonomní systém vytápění vícepodlažní budovy nutně obsahuje následující jednotky a komponenty:

  1. Trasa potrubí, přes kterou je pracovní tekutina dodávána do bytů a prostor. Jak již bylo zmíněno, uspořádání potrubí ve vícepodlažních budovách může být jedno nebo dvouokruhové;
  2. KPiA – řídicí zařízení a zařízení, které odráží parametry chladicí kapaliny, reguluje její vlastnosti a zohledňuje všechny její měnící se vlastnosti (průtok, tlak, rychlost přítoku, chemické složení);
  3. Distribuční jednotka, která distribuuje ohřátou chladicí kapalinu potrubím.

Praktické schéma vytápění obytné vícepodlažní budovy obsahuje sadu dokumentace: návrh, výkresy, výpočty. Veškerá dokumentace pro vytápění v bytovém domě je sestavena odpovědnými výkonnými službami (projekční kanceláře) v přísném souladu s GOST a SNiP. Odpovědnost za správné fungování centralizovaného systému ústředního vytápění nese správcovská společnost, jakož i jeho opravu nebo úplnou výměnu topného systému ve vícebytovém domě..

Topný okruh pro ústřední topení

Topení

Uspořádání topných trubek ve vícepodlažní budově hraje důležitou roli při udržování stanovených parametrů zařízení a pracovní tekutiny. Horní distribuce topného systému se tedy častěji používá v nízkopodlažních budovách, spodní-ve výškových budovách. Způsob dodávky chladicí kapaliny – centralizovaný nebo autonomní – může také ovlivnit spolehlivý provoz vytápění v domě..

Ústřední topení

Ve většině případů vytvářejí připojení k systému ústředního vytápění. To vám umožní snížit provozní náklady v odhadu na vytápění vícepodlažní budovy. V praxi však zůstává úroveň kvality těchto služeb extrémně nízká. Pokud tedy existuje možnost volby, je upřednostňováno autonomní vytápění vícepodlažní budovy..

Moderní nové budovy jsou napojeny na malé kotelny nebo centralizované vytápění a tato schémata fungují tak efektivně, že nemá smysl měnit způsob připojení na autonomní nebo jiný (běžný nebo bytový). Autonomní okruh však dává přednost bytu nebo obecné distribuci tepla. Při instalaci vytápění v každém samostatném bytě se provádí autonomní (nezávislé) potrubí, v bytě je namontován samostatný kotel, pro každý byt jsou také instalována ovládací a měřicí zařízení.

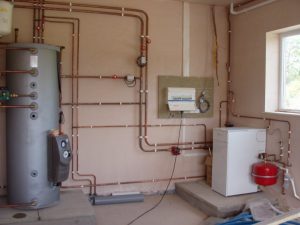

Mini kotelna v autonomním topném systému

Při organizaci elektroinstalace společného domu je nutné postavit nebo nainstalovat společnou kotelnu s vlastními specifickými požadavky:

  1. Musí být nainstalováno několik kotlů – plynových nebo elektrických, aby v případě nehody bylo možné duplikovat provoz systému;
  2. Je nakreslena pouze dvouokruhová trasa potrubí, jejíž plán je vypracován během procesu návrhu. Takový systém je regulován pro každý byt samostatně, protože nastavení mohou být individuální;
  3. Harmonogram plánovaných preventivních a opravných opatření je povinný.

V systému vytápění společného domu se kontrola a účtování spotřeby tepla provádí na bázi byt od bytu. V praxi to znamená, že na každé přívodní potrubí chladicí kapaliny z hlavního stoupacího potrubí je instalován měřič.

Dálkové vytápění pro bytový dům

Pokud připojíte potrubí k dálkovému vytápění, jaký bude rozdíl ve schématu zapojení? Hlavní pracovní jednotkou okruhu dodávky tepla je výtah, který stabilizuje parametry kapaliny v rámci stanovených hodnot. To je nezbytné z důvodu dlouhé délky topné sítě, ve které dochází ke ztrátě tepla. Výtahová jednotka normalizuje teplotu a tlak: za tímto účelem se tlak vody v topném bodě zvýší na 20 atm, což automaticky zvýší teplotu chladicí kapaliny na + 1200 ° C. Protože jsou však takové vlastnosti kapalného média pro potrubí nepřijatelné, výtah je normalizuje na přípustné hodnoty.

Topný bod (výtahová jednotka) pracuje jak ve dvouokruhovém topném okruhu, tak v jednotrubkovém topném systému bytové výškové budovy. Funkce, které bude provádět s takovým připojením: Snižte pracovní tlak tekutiny pomocí výtahu. Šoupátkový ventil ve tvaru kužele mění tok tekutiny do distribučního systému.

Jednotrubkový topný systém

Kalkulačka tepla

Téměř každý dům již má speciální zařízení zvané tepelná kalkulačka. Jeho úkolem je vypočítat, kolik tepla váš dům odebral. Bohužel z historických důvodů, kdy jsme měli vše společné, a tedy nikoho, nejsme zvyklí počítat náklady na vytápění. Mezitím je dnes vytápění nejdražším sloupcem výdajů na účtech. Navíc díky tomu, že u nás historicky nikdo o topení neuvažoval, je tato oblast nyní nejvíce úplatná a extrémně neúčinná. A aby se situace nějakým způsobem napravila, každý, koho zajímá, jakým číslům jsou vystaveni na účtech za energie, si musí pamatovat a pochopit hlavní vzorec v oblasti bydlení a komunálních služeb:

Totiž podle tohoto školního vzorce vám měřič tepla vypočítá náklady na vytápění: m je hmotnost chladicí kapaliny, která prošla vaším domem za 1 hodinu, dT je teplotní rozdíl mezi přívodem a zpátečkou. Tito. u vchodu, například 80 stupňů, chladicí kapalina procházející topnými bateriemi domu se ochladí na 50 stupňů – dT se rovná 30 stupňům. Vynásobením hmotnosti chladicí kapaliny teplotním rozdílem získáme stejnou Gigacaloria. Každý region má svou vlastní cenu za 1 gigakalorii, například v mém Vladimíru je to 1987 rublů 40 kop. Získané Q za měsíc se vynásobí tarifem, poté se dělí celkovou obytnou plochou domu a získáme náklady na vytápění na 1 metr čtvereční. Kolik metrů čtverečních vlastníte, ve skutečnosti jste povinni zaplatit. Zde je takové poměrně jednoduché schéma, které mnozí v naší zemi ani netuší, včetně překvapení všech, dokonce i těch, kteří se zabývají právě těmito službami bydlení a komunálních služeb (jak ukázala moje praxe).

Pouze porozuměním tomu, jak funguje měřič tepla a z čeho se tvoří cena za vytápění, se můžete vypořádat s otázkami úspory energie. A jak ukazuje vzorec, můžete ušetřit buď na teplotním rozdílu, nebo na hmotnosti chladicí kapaliny procházející domem. Zde je nutné provést rezervaci, jen tak, není možné vzít a dát přívod do zpátečky, pokud dům vůbec neodebírá teplo a rozdíl v přívodních a zpátečních teplotách je menší než 3 stupně, takový měřič tepla je odstraněn z registru a dům je účtován podle normy. Tato funkce městské topné sítě, které se nyní nedotkneme..

Sejdeme dolů do sklepa

Nyní se dostáváme k zábavné části. Většina moderních termálních počítačů jsou velmi moderní zařízení, jejichž schopnosti se vůbec nevyužívají, vzhledem k tomu, že domy řídí instalatéři Vasya ze vzdálené minulosti a babička z HOA. Naléhavě žádám všechny IT specialisty, aby nelenili a slezli do sklepa vašeho domu a podívali se na toto velmi zajímavé výpočetní zařízení. Například v mém domě byl měřič tepla Thermotronic TV7:

obraz

Toto zařízení má docela velké možnosti, jako je připojení přes ethernet, USB, RS-232, ale hlavně má čtečku karet SD. Stačí do ní vložit kartu SD a automaticky zaznamená celou historii odečtů – tlak, teplotu, objem chladicí kapaliny a další charakteristiky nezbytné pro výpočet nákladů na vytápění. Mimochodem, v mém případě se také ukázalo, že pokud by byly použity nativní průtokoměry (snímač, který vypočítá hmotnost chladicí kapaliny), pak by bylo možné automaticky zaznamenávat úniky v domě a odesílat SMS instalatérům – vy mít povodeň, vběhnout do domu!

A tak jsme stáhli data z měřiče tepla a nyní pomocí programu Archiver můžeme zpracovat data z čítače:

obraz

Samotný program je docela primitivní a neumí ani vytvářet grafy a ani neexportuje do Excelu. Ale starý dobrý ctrl-c ctrl-v usnadňuje řešení problému!

Kreslení grafů

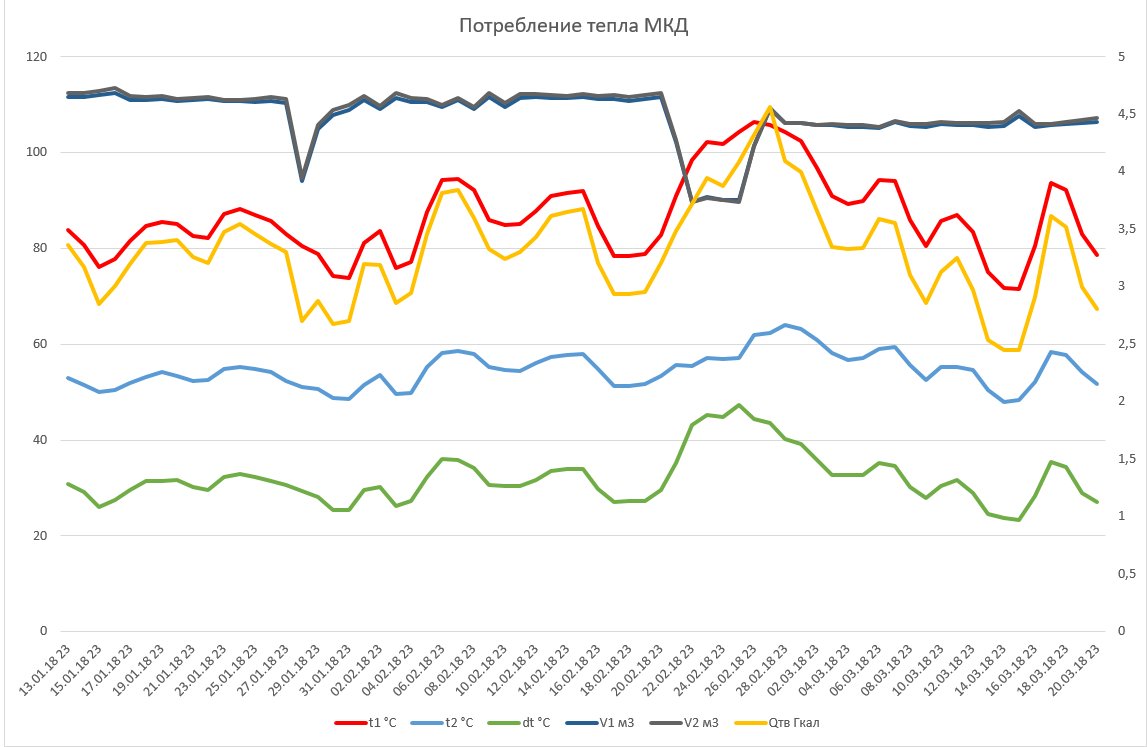

Nyní, když máme data v Excelu, můžeme kreslit grafy a vyvodit nějaké závěry. Ach, kolik toho můžete vidět na grafech! Například v prvním grafu jsou dvě subvence v objemu chladicí kapaliny (horní tmavě modré a šedé čáry) procházející domem, jedná se s největší pravděpodobností o poruchu potrubí v dané oblasti. Jen se shoduje se zvýšením přívodní teploty (mráz!)

obraz

Pravá osa je Q, která ukazuje teplo v gigakaloriích za den. Jak jsem řekl, ve výši 1 Gigacaloria ve Vladimiru stojí 1987,40 rublů. Na grafu jsou gigakalory označeny žlutou čarou. To je, kolik gigacalorů se dům nahromadí za měsíc, tato částka se vynásobí 1987.40 rublů, pak se rozdělí na byty a zaplatíte to ve svých účtenkách za společný byt.

Červená a modrá čára jsou teploty přívodu a zpátečky. Hodnoty na levé stupnici. Zelená čára je delta, tj. že teplota, kolik váš dům vzal za vytápění. Jak vidíte, teplota podávání v chladném počasí je nad 100 stupňů. A pokud prorazí, je to životu nebezpečné!

Je vidět, že navzdory skoku výstupní teploty je teplota zpátečky vždy přibližně stejná. To je zajímavý jev. Ví někdo proč? Mám verzi, ale zatím ji nechám u sebe, jděte do komentářů! &# 128578; Je to škoda, ve skutečnosti nemůžete ušetřit na zjevném, na teplotním rozdílu.

Tmavě modré a šedé čáry jsou objem chladicí kapaliny procházející vstupem a výstupem za hodinu. Z nějakého důvodu máme trochu víc, co odejde, než přijde. Buď je chyba měření, nebo někde něco teče … Tomuto problému porozumím.

obraz

Získání povolení k odpojení

Touha obyvatel vylepšit vytápění vlastního bytu v chladném období je přirozená, vezmeme -li v úvahu, jak v našich domech funguje centralizované vytápění a jaké náklady na společný byt je třeba nést. Na první pohled je vše jednoduché. Pokud máte peníze, vezměte si a nainstalujte si kotel doma a ohřejte ho, jak chcete. Existuje ale jedno zásadní „ale“. U nás má nezávislost občanů, i pokud jde o nakládání se svým majetkem, svá omezení. Musíme vytápět vlastní bydlení pomocí služeb veřejných služeb. Jakýkoli pokus o změnu pořadí podpory života městského bytu naráží na překážky ze strany státu.

Energetické společnosti jsou na trhu s dodávkami tepla monopolní a pomáhá jim v tom stát, který uměle omezuje schopnost občanů přejít na autonomní zdroje dodávek energie. Vlastní systém vytápění v bytě je nejčastěji výsledkem vyčerpávajícího boje mezi obyvateli a regulačními úřady. Celý problém je, jak získat povolení k odpojení od ústředního topení. Stávající technické normy neumožňují nezávisle, bez svolení získat právo na autonomní vytápění městského bytu, a to navzdory skutečnosti, že občanský zákoník Ruské federace takové akce pro majitele domů přímo nezakazuje a vlastník bytu má právo kdykoli odmítnout centralizované služby. dodávky tepla.

Schémata topného systému: fotografie, odborné rady

Důležité! Neoprávněné odstavení prvků vnitřního topného systému se trestá zákonem a jde o správní delikt. Článek 7.21 Kodexu správních deliktů Ruské federace poskytuje jasnou představu o odpovědnosti rezidentů v tomto ohledu..

Organizace nezávislého vytápění vašeho bytu vlastními rukama znamená v počáteční fázi pouze jednu věc. K odpojení od ústředního topení budete muset nezávisle požádat o oficiální povolení. Již v této fázi se musíte rozhodnout, jaký typ vytápění domu je ve vašem případě optimální..

Poznámka: ve výškových budovách (více než 9 podlaží) neexistuje centralizovaná dodávka plynu za účelem zvýšení bezpečnosti provozu bytových zařízení. Plynové vytápění je proto přijatelné hlavně pro obyvatele bytových domů staré budovy, kde je centralizovaná dodávka domácího plynu..

Je jen na vás, zda použijete topení, plyn nebo elektřinu. Hlavní věc je, že projekt splňuje nezbytné stavební předpisy a bezpečnostní normy.

Projekt by měl uvést všechny potřebné technické parametry topných zařízení, plán a schéma jejich připojení a také podrobné hydraulické výpočty. Pouze po vyřešení všech byrokratických problémů můžete přímo řešit technickou stránku problému..

Demontáž starého topení

Poté, co jste se vypořádali s energetickou společností a získali povolení k vypnutí, můžete přejít k další fázi – demontáž potrubního systému a radiátorů interního systému v bytě. V této situaci se neobejdete bez pomoci správcovské společnosti nebo bytové kanceláře. S těmito službami je nutné dohodnout postup pro odpojení bytu od vnitropodnikových dodávek tepla. Teprve poté může začít demontáž..

Schémata topného systému: fotografie, odborné rady

V procesu práce je nutné přísně dodržovat posloupnost a vyřezávat přesně ty uzly a prvky systému, které odpovídají schématu. V opačném případě budete muset v případě porušení dodávky tepla do jiných bytů odpovídat nejen podle zákona za sabotáž, ale také nést finanční náklady spojené s placením pokuty. Komunikaci poškozeného domu bude nutné obnovit na vlastní náklady..

Měli byste začít pracovat s demontáží hlavních prvků kabeláže. Aby byla zajištěna integrita okruhu ústředního topení, který je pro vás nyní k ničemu, je lepší vyměnit stoupačku řezáním nové ocelové trubky stejného průměru místo staré trubky. Po oddělení od ústředního vytápění pokračujte v demontáži starého potrubí a vypněte topná zařízení. Po oddělení od ústředního topení pokračujte v demontáži a odpojení.

Pro referenci! Existuje povinné pravidlo. Důrazně se nedoporučuje používat staré rozvody a radiátory pro nové topné systémy. Nesoulad technických parametrů, velká kontaminace může vést k technologickým porušením během provozu autonomního vytápění.

Typy vytápění ve vícepodlažních budovách

V současné době se používají tři hlavní schémata topného systému obytné budovy, která závisí na mnoha vnějších a vnitřních faktorech: centrální, autonomní a individuální.

Při výběru nejlepší možnosti vytápění byste se měli seznámit s jejími hlavními charakteristikami. Jedná se o následující funkce:

Typy vytápění ve vícepodlažních budovách

Ústřední topení, které se vyznačuje důslednou obsluhou několika domů nebo celých bloků z jedné kotelny najednou. Zpravidla se používá ve starém bytovém fondu a nejčastěji takový systém lze nalézt v typických panelových a cihlových pětipodlažních a devítipodlažních budovách..

  • Topení. Toto schéma zajišťuje údržbu všech bytů v jednom domě ze samostatné kotelny (ve starém bytovém fondu tuto roli hraje topič) nebo kotelny umístěné v nejvyšším patře. Druhou možnost lze nejčastěji nalézt u vývojářů bydlení v bytě a pohodlí..
  • Individuální vytápění, které se vyznačuje umístěním plynového kotle a jednotlivých kabelů z něj v každém bytě vícepodlažní budovy, díky čemuž si obyvatelé mohou sami regulovat začátek a konec topné sezóny, jakož i úroveň vytápění vlastního domu.

Každá z těchto možností má své výhody a nevýhody, takže seznámení s jejich vlastnostmi je také velmi žádoucí před koupí nemovitosti..

Schémata zapojení ve výškových budovách

Bez ohledu na novost budovy, připojení do kotelny, jakož i materiál pro výrobu topných radiátorů a elektroinstalací v moderních výškových budovách jsou pro obecný nebo individuální topný systém k dispozici pouze dvě schémata zapojení : jedno- a dvoutrubkové. Obě možnosti mají také své výhody a nevýhody, které je třeba vzít v úvahu při koupi domu nebo přestavbě vnitřního vedení..

Přenos nebo výměna baterií

Mnoho majitelů hřeší prováděním neoprávněných oprav v domě, i když to nelze provést. A aby bylo možné vyměnit staré nebo vadné topné zařízení za nové nebo změnit zapojení, je nutné nechat žádosti příslušným orgánům a získat povolení k provádění takových prací. Po získání povolení můžete přistoupit k demontáži a instalaci nového zařízení, které zahrnuje následující postup:

Přenos nebo výměna baterií

Nejprve je nutné zavřít uzavírací ventily a vypustit veškerou zbývající vodu z baterie. Tato technika vám umožní opravit nebo rozebrat chladič bez vypnutí stoupačky nebo celého systému jako celku..

Materiál pro výrobu ohřívače a počet sekcí v něm je vybrán v závislosti na podlaze a výpočtu jeho tepelného výkonu.

Další fáze zahrnuje instalaci měřičů, uzavíracích ventilů a všech potřebných připojení, jejichž výběr přímo závisí na materiálu výroby, průměru stoupaček a hlavním zapojení..

Instalace nové baterie se provádí pod mírným úhlem opačným k napájení, protože pouze tehdy zůstanou nejextrémnější části teplé, protože voda do nich nejen vstupuje, ale také v nich přetrvává.

Pokud vlastníkovi chybí potřebné dovednosti k výkonu takové práce, pak je lepší svěřit realizaci úkolu kvalifikovaným odborníkům, kteří dokážou vše rychle zařídit, v co nejkratším čase řešit i ty nejtěžší úkoly..

Otevřené a uzavřené obvody

Otevřené dvoutrubkové topné schéma zahrnuje použití tradiční expanzní nádrže, která je namontována v nejvyšším bodě okruhu. Tlak je zde minimální, chladicí kapalina je v kontaktu s atmosférou. V případě nadměrného roztažení jde voda do speciální odbočky, která vyčnívá z nádrže. Nepochybnou výhodou otevřených okruhů je snadné odvádění vzduchu – vychází přes expanzní nádrž samostatně. Teprve nyní, spolu s odchodem vzduchu, je pozorováno odpařování chladicí kapaliny, takže její hladina musí být neustále sledována.

Při nedostatečném množství vody v otevřených dvoutrubkových topných systémech je v radiátorech slyšet bublání vody.

Uzavřené topné systémy zahrnují uzavřené membránové expanzní nádoby. Chladivo tu cirkuluje ve stísněném prostoru, takže se nemá kam odpařit. V případě potřeby je zde možné přidat nemrznoucí směs ethylenglykolu. Aby se zabránilo větrání okruhu, jsou v něm nainstalovány odvzdušňovací ventily – automatické nebo manuální.

V uzavřených topných systémech musí být nainstalováno oběhové čerpadlo, zatímco v otevřených není nutné.

Dvoutrubkové topné systémy pro bytové domy

Topné systémy pro vícepodlažní budovy jsou následujících typů:

  • svisle: jednotrubkové, dvoutrubkové;
  • horizontální: s dvoutrubkovými svislými stoupačkami a jednovrstvými vodorovnými bytovými okruhy, s dvoutrubkovými svislými stoupačkami a dvoutrubkovými vodorovnými bytovými okruhy.

Svislý typ systému znamená, že bytem prochází několik svislých stoupaček z několika místností, alespoň jedna na pokoj. V tomto případě není měření spotřebovaného tepla v bytě možné. Schémata takových systémů jsou znázorněna na obrázku níže..

Dvoutrubkový topný systém vícepodlažní budovy

1. Schémata svislých systémů vícepodlažních budov. a) jednotrubkové, b) dvoutrubkové.

Horizontální typ předpokládá vertikální stoupačky na schodištích s individuálními dvoutrubkovými vstupy do bytů, což umožňuje instalaci bytových měřičů tepla, které jsou konstrukčně součástí bytové regulace tepla a měřicí jednotky (KURU) umístěné uvnitř nebo vně bytu.

Po vstupu do bytu jej mohou topné trubky obejít po obvodu nebo být položeny radiálně od vchodových dveří. Pro obvodové horizontální schéma budou zapotřebí potrubí a tvarovky různých průměrů, což zvýší náklady. Výpočet takového systému je poměrně komplikovaný. Pro radiální instalaci jsou vyžadovány trubky a tvarovky stejné standardní velikosti, například DN 15 nebo 20 mm.

Výpočet takového schématu lze snadno provést ručně. Nevýhodou je nutnost protáhnout všechny trubky otvorem předních dveří. Obě horizontální dvojtrubková schémata jsou znázorněna na obrázku níže..

Dvoutrubkový topný systém vícepodlažní budovy

2. Dvoutrubkové horizontální bytové systémy. a) obvodové schéma, b) radiální schéma

Co znamená pojem „uzavřený systém“ v dálkovém vytápění

Kterýkoli z výše uvedených systémů může být „uzavřeného (nezávislého) typu“. To znamená absenci společných prostor, odpojení mezi vnitřním topným okruhem a externími topnými sítěmi. Voda uvnitř topného systému domu (často odvzdušněná a obsahující antikorozní přísady) je poháněna oběhovým čerpadlem. Ohřívá se z primární vody uvnitř výměníku tepla voda-voda (jako voda v okruhu přívodu teplé vody).

Strukturálně jednoduchý je závislý okruh vnitřního topného systému, který mísí zpětný tok své vody s vysokoteplotní síťovou vodou pomocí směšovacího zařízení-vodního paprsku nebo čerpadla.

Ještě jednodušší je obvod s přímým tokem pro připojení externí a vnitřní sítě, když druhý je jednoduchým pokračováním prvního.

Tato možnost je možná, pokud venkovní voda není příliš horká. Podobná situace nastává při vytápění z jedné nízkoenergetické kotelny v řadě okolních budov..

Tři výše uvedená schémata připojení jsou znázorněna na následujících obrázcích a), b) a c).

Dvoutrubkový topný systém vícepodlažní budovy

3. Schémata pro připojení vnitřních systémů k venkovním plynovodům.

1 – oběhové čerpadlo; 2 – doplňovací čerpadlo; 3-výměník tepla voda-voda; 4 – expanzní nádrž; 5 – topná zařízení; 6 – „zásobování“ zásobovacího potrubí; 7 – zpětné potrubí; 8 – míchací zařízení.

První schéma (uzavřené) je podobné schématům vytápění pro soukromé domy s výměnou kotle za výměník tepla. Jako součást okruhu musí být v nejvyšším bodě systému instalována expanzní nádrž připojená přímo k atmosféře, tj. “otevřeno”. Vzduch rozpuštěný ve vodě má tendenci se pohybovat nahoru, dosahuje horizontální vzduchové linie připojené k otevřené nádrži a opouští ji ven. Nehoda ve vnější části topné sítě nezpůsobí zastavení cirkulace chladicí kapaliny v uzavřeném systému.

Svislý kombinovaný (s horním a dolním rozdělením potrubí) dvoutrubkový uzavřený topný systém je znázorněn na obrázku níže.

Dvoutrubkový topný systém vícepodlažní budovy

4 Schémata dvoutrubkového topného systému s horním (a) a dolním (b) potrubím.

Závislé a přímočaré okruhy (obr. 3b a 3c) neobsahují výměníky tepla, expanzní nádoby a čerpadla umístěná v centralizovaných nebo jednotlivých topných bodech (CHP, ITP). Návrh a údržba uzavřených vnitřních systémů je snazší při současné komplikaci okruhů ústředního vytápění (ITP).

Většina topných systémů vícepodlažních budov v Rusku je vybavena otevřenými expanzními nádržemi, které jsou současně čerpací. Proto je nesprávné tvrdit, že otevřená nádrž je doplňkem výhradně gravitačních (gravitačních) topných systémů..

Co se rozumí „uzavřeným systémem“ v nízkopodlažních (soukromých) domech

Hlavním znakem klasifikace topného systému soukromých domů jako uzavřených / otevřených typů je konstrukce expanzní nádrže. Otevřená nádrž spojená přímo s atmosférou je otevřený systém. Hermeticky uzavřená membránová nádrž – uzavřený systém. Tato klasifikace se ve skutečnosti vyvinula v rusky mluvícím segmentu internetu.

Účel expanzní nádrže je intuitivně jasný – kompenzovat změny objemu kapalného tepelného nosiče v topném systému kolísáním jeho teploty. Ohřev chladicí kapaliny (voda, nemrznoucí směs) způsobuje zvýšení jejího objemu (voda ohřátá z 0 ° C na 100 ° C zvyšuje objem o 4,33%), tlak v potrubí se zvyšuje (v průměru o 1,2 – 2,2 baru / ° С ) a radiátory, čímž se zvyšuje pravděpodobnost vzniku nouzových situací. Expanzní nádrž instalovaná v systému je schopna dočasně absorbovat přebytek ohřáté chladicí kapaliny. Ochlazená kapalina je stlačena a opouští vnitřní objem nádrže.

Otevřená expanzní nádrž je děravá nádoba s odnímatelným (zvedacím) krytem a odtokovou trubkou instalovaná v nejvyšším bodě systému, kde pod působením Archimedovy síly bubliny vzduchu rozpuštěného ve vodě procházejí stoupačkami a opouštějí do atmosféry. Rovněž dochází k zpětnému pohybu – atmosférický vzduch nasycuje objem ohřáté kapaliny v nádrži a dostává se do systému, když je chladicí kapalina po ochlazení stlačena.

Moderní membránové expanzní nádoby vylučují vnikání atmosférického vzduchu do topných systémů, jejichž konstrukce je znázorněna na obrázku níže.

Dvoutrubkový topný systém vícepodlažní budovy

5. Zařízení expanzní nádrže membrány.

Uvnitř je elastická membrána (membrána), která rozděluje vnitřní uzavřenou dutinu nádrže na vzduchovou a vodní komoru. Pokročilé modely obsahují místo vzduchu dusík. Plyn je do nádrže čerpán pod přetlakem, který ohýbá membránu směrem k přívodu vody. Rostoucí tlak zahřáté chladicí kapaliny nutí membránu stlačit plyn. Proces pokračuje, dokud nejsou oba tlaky (kapalina a plyn) stejné.

Membránovou nádrž lze nainstalovat kdekoli v systému. Za nejlepší místo se považuje bod na vratném potrubí před oběhovým čerpadlem. Zásoba kapaliny uvnitř nádrže zabraňuje kavitaci na vstupu do čerpadla.

Ve snaze zabránit „větrání“ vodní komory expanzní nádrže vzduchem rozpuštěným v chladicí kapalině je přívodní potrubí otočeno nahoru, jak ukazuje obrázek níže.

Dvoutrubkový topný systém vícepodlažní budovy

6. Metody instalace expanzní membránové nádrže.

Tento způsob instalace navíc snižuje teplotu chladicí kapaliny v nádrži a chrání membránu před tepelným zatížením. Vysoce kvalitní membrány jsou schopny dlouhodobě odolat jakékoli teplotě chladicí kapaliny, což nám umožňuje doporučit oba způsoby instalace expanzních nádrží.

Schémata moderních uzavřených topných systémů pro soukromé domy

Doporučuje se vybavit jednotlivé domy dvoutrubkovými topnými systémy s nuceným oběhem. Jejich schémata mohou být svislá, podobná schématu na obr. 4 s kotlem místo výměníku tepla (položka 9) a uzavřenou membránovou expanzní nádobou spojenou pomocí krátké trubky ve stejném bodě před čerpadlem.

Vrtání stropu a podlah ve všech místnostech, přeskakování vertikálních dvoutrubkových stoupaček, je iracionální. Správnější je použít horizontální dvoutrubkové systémy znázorněné na obr.2. Místnosti v každém patře soukromého domu obejdou postupně obvodové horizontální topné okruhy propojené jediným dvoutrubkovým stoupačem, jak ukazuje obrázek níže.

Dvoutrubkový topný systém vícepodlažní budovy

7. Dvoutrubkové horizontální topné schéma dvoupatrového domu.

Radiátory patrových obvodů posledního schématu, nazývané slepá ulička, jsou bočně připojeny k topným trubkám („napájení“ a „návrat“). Může být nižší, když jsou hlavní potrubí a přípojky chladiče skryty pod ozdobnou podlahovou lištou, nebo diagonální, což zajišťuje maximální průtok chladicí kapaliny kolem ohřívače. Všechny způsoby provádění schématu slepé uličky mají společnou nevýhodu – různé hydraulické odpory dráhy chladicí kapaliny přes radiátory v důsledku různých délek topných trubek. Radiátory nejblíže příkonu patra mají nejmenší hydraulický odpor, chladicí kapalinou kolem nich proudí intenzivněji než ostatní a jsou zahřívány silněji než poslední zařízení patrového okruhu.

Není snadné vyvážit slepé schéma, musíte na dlouhou dobu otevírat / zavírat kohouty radiátorů, abyste dosáhli rovnoměrného zahřívání radiátorů. Horizontální dvoutrubkové schéma Tichelmanova (průchozí schéma) vytápění dvoupatrového domu, znázorněné na obrázku níže, je bez těchto nedostatků..

Dvoutrubkový topný systém vícepodlažní budovy

8. Horizontální dvoutrubkové schéma Tichelmana.

Zde je celková délka topných trubek k libovolnému radiátoru v patrovém okruhu stejná. Radiátory nejblíže patrovým vstupům mají minimální délku „přívodního“ potrubí, ale maximální délku „zpátečky“. Ti nejvzdálenější přijímají chladivo nejdelšími trubkami a dávají je těmi nejkratšími. Výsledkem je, že všechny radiátory se zahřívají rovnoměrně, ale samotné vyvažovací schéma nevyžaduje vyvažování, i když z hlediska celkové délky potrubí ztrácí na slepou uličku..

Systémy s otevřenou a uzavřenou smyčkou

Otevřený dvoutrubkový systém v městských bytech nezapustil kořeny kvůli zvláštnosti spojené s horním potrubím, zahrnující použití expanzní nádrže. Toto zařízení umožňuje ovládat a doplňovat topný systém vodou, ale v bytě není vždy místo pro instalaci takového objemného zařízení.

Průtok a slepá ulička

V průtokovém systému se směr toku vody v přívodním a výtlačném potrubí nemění. U schématu slepé uličky se chladicí kapalina v přívodním a vratném potrubí pohybuje v opačných směrech. V takové síti jsou instalovány obtoky a radiátory jsou umístěny v uzavřených prostorách, což umožňuje vypnout jakýkoli z nich bez narušení provozu topení.

Typy topných systémů: slepá ulička a průtok

Dvě trubky jsou lepší než jedna?

Hlavní rozdíl mezi topnými systémy navzájem je v tom, jak je organizován pohyb chladicí kapaliny. V případě dvou trubek trvá pokládka trubek dvakrát tolik času a materiálu. Ve srovnání s verzí s jedním potrubím je to mínus.

druhy vytápění

Dvě možnosti pro topné zařízení

Pokud je ale jen jedna trubka, pak musí mít větší průměr a úspory nejsou tak velké..

Ale při použití systému se dvěma trubkami je možné zajistit vytápěné místnosti konstantní teplotou.

U schématu s jednou trubkou je to nerovnoměrné a není možné instalovat termostatické hlavice na radiátory.

Situaci zde lze zlepšit pouze instalací obtoku s vícecestným ventilem, ale jsou to dodatečné finanční a mzdové náklady, které pohlcují již tak strašidelný přínos.

Poznámka: Nevýhodou 2-trubkového systému je potřeba úplného odstavení kvůli opravám..

Ale i tato nevýhoda je dokonale vyrovnána instalací kulového ventilu na vstupu a výstupu každé baterie..

diagram potrubí

Na vstupu a výstupu každé baterie musí být ventil

Za přítomnosti dvou hlavních rozvodů je teplá voda stejné teploty dodávána z kotle do všech odběrných míst najednou. Za předpokladu, že jsou před ně instalovány ventily regulující průtok, je rovnoměrně rozloženo po celé trase potrubí.

Ve dvoutrubkovém systému neexistuje nic takového, že by se dům umístěný daleko od kotelny nebo byt co nejdále od prvního patra vytápěl hůře.

teplotní rozdíl

Teplotní rozdíl mezi přívodem a zpátečkou

Dvě trubky vytvářejí minimum obtíží při organizaci gravitačního vytápění a při použití oběhových čerpadel stačí zařízení s minimálním výkonem.

Existují nějaké rozdíly ve struktuře

Dvoutrubkové systémy lze provádět horizontálně, když je dům jednopatrový, a vertikálně, pokud jsou dvě nebo více pater. Úspora tepla je jejich hlavní výhodou.

Termostaty instalované na topných zařízeních automaticky odpojí zařízení od okruhu, pokud snímač detekuje přehřátí.

možnosti potrubí

Možnosti: schémata dvoutrubkového systému pro vytápění bytového domu

V tomto případě chladivo přejde do dalšího zařízení a pouze když jsou místnosti stabilně zahřáté, zbývající minimum vstupuje do neregulovaných stoupaček. Obvykle sem patří chodby mezi byty, chodby před výtahy, schodiště, kde jsou instalovány také radiátory..

Důležité: termostat funguje také jako škrticí klapka, což brání systému ve ztrátě požadovaného tlaku.

Aby to bylo možné, má škrticí otvor v zařízení průměr srovnatelný s čepem. Díky své malé velikosti je otvor snadno ucpaný, proto je důležitou fází ve dvoutrubkovém systému filtrace chladicí kapaliny..

Volba termostatů také ovlivňuje pohodlný provoz obvodu. Při ztrátě tlaku je důležité věnovat pozornost hladině hluku..

Vezměte v úvahu počet nastavení, která může termostat poskytnout pevně – čím více jich je, tím přesněji je chladivo distribuováno do radiátorů..

Možnosti zapojení

Systémy montované ve svislé verzi jsou často navrženy s nižším zapojením, protože rozdíl v přívodních a vratných teplotách vyvolává gravitační tlak, který v závislosti na počtu podlaží budovy může dosáhnout 10 kPa.

Čím výše je byt umístěn, tím větší je tlak v topných zařízeních.

Právě v takovém systému se používá k překonání trasy stoupajícího potrubí chladicí kapalinou. V důsledku toho je dosaženo největší stability obvodu..

Pokud však není možné navrhnout systém se spodním vedením, je přívodní potrubí umístěno shora dolů. Současně je druhá trubka (zpátečka) chována zespodu, jinak se v dolní části potrubí kvůli kalu neustále objevují blokády.

topný okruh

Špičkový dodávkový potrubní systém

Pro vyrovnání tlakového rozdílu a zajištění jejich diferenčního tlaku je na spodní straně stoupačky umístěn BK (vyvažovací ventil).

Je podobný běžnému ventilu, pouze není určen k uzavření systému, ale k regulaci. Ačkoli existují modely, které mohou vykonávat obě funkce..

příklad ventilu

Ve dvoutrubkovém systému regulátor hydraulicky spojuje stoupačky a zajišťuje jim konstantní provozní podmínky v konkrétním provozním režimu.

Takový ventil však není instalován všude, ale pouze v systémech, jejichž kabeláž ztrácí až 20 kPa hlavy.

Pokud jsou ztráty nevýznamné, neměli bychom od takové regulace očekávat zvláštní účinek. Ztráta tlaku 3-4 kPa má malý nebo žádný vliv na výkon systému.

Aby se dosáhlo tak malých ztrát a obešlo se bez nákladného vyvažování, často se navrhují sekční systémy slepého konce..

Nejsnazší je snížit limity svislých tlakových odchylek snížením počtu podlaží. Nemluvíme o tradičních pěti nebo devítipodlažních budovách, ale o výškových budovách (viz odkaz na projekty vícepodlažních obytných budov).

Pro zjednodušení návrhu topného systému odborníci doporučují omezit se na 20 pater..

Ve vysokých budovách (například 25 pater) je teplotní rozdíl mezi prvním a posledním patrem až 15 stupňů. Při navrhování je proto také nutné vzít v úvahu další schémata pro dodávání tepla na vrchol, což zvyšuje náklady na systém jako celek..

Jaký je princip práce

V tomto případě nebude žádné překvapení, systém je uzavřená smyčka, přes kterou ohřátá chladicí kapalina cirkuluje z ohřívače do radiátorů. Stejný princip je dodržen ve všech ostatních strukturách, kde se k vytápění používá voda..

Jediným rozdílem je současné použití dvou větví potrubí:

  • první – přepravuje a distribuuje horkou chladicí kapalinu;
  • druhá – vyjme ochlazenou kapalinu z topných radiátorů a vrátí ji do kotle.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Dvoutrubkový horizontální topný systém s indikací směru pohybu chladicí kapaliny

Výhoda

Alternativní možností je levnější a jednodušší konstrukce s jednou trubkou, ale vzhledem ke zjevným výhodám konstrukce se dvěma trubkami ztrácí na popularitě. Zvažme je podrobněji:

  • 2trubkový topný systém vám umožňuje dodávat chladivo do každého radiátoru, jehož teplota bude mít pro všechny stejnou hodnotu.
  • Pomocí termostatu je možné nastavit požadovanou úroveň vytápění pro všechny místnosti. V případě potřeby ji lze nainstalovat na každou baterii.
  • Regulace teploty na konkrétním radiátoru neovlivňuje teplotu na jiných ohřívačích.

Snížené tlakové ztráty, což umožňuje instalaci méně výkonného a nákladově efektivního oběhového čerpadla.

Pokyn umožňuje instalaci systému v jednopodlažní nebo vícepodlažní budově, stejně jako v bytových domech..

Uzavírací ventily na přívodních potrubích umožňují opravu částí a prvků systému, aniž by došlo k jeho zastavení.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Jednotrubkový a dvoutrubkový topný systém-jak se správně připojit

Z nedostatků je obvykle zaznamenána dvojnásobná délka potrubí, což zvyšuje finanční náklady ve srovnání s verzí s jedním potrubím. Ačkoli v tomto případě to nelze považovat za negativní vlastnost, protože trubky se používají s malým průměrem, rozměry spojovacích prvků, ventilů, spojů a tvarovek jsou také malé..

Ve skutečnosti celkové náklady jen nepatrně převýší náklady na jednovrstvý topný systém. Současně získáte mnohem více výhod..

Dvoutrubkový topný systém vícepodlažního schématu budovy

Jednotrubkové a dvoutrubkové topné systémy s otevřenou expanzní nádobou

Topné systémy se dělí hlavně na otevřené a uzavřené.

Hlavním kritériem pro takové rozdělení je typ expanzní nádrže použité v konstrukci.

  1. V otevřené verzi je umístěn v nejvyšší části okruhu, odkud se chladicí kapalina může volně odpařovat. V tomto případě bude vnitřní tlak systému relativně nízký..
  1. Uzavřená standardní dvoutrubková verze je vybavena expanzní nádobou membránového typu, která kapalině umožňuje cirkulovat pod tlakem pod tlakem. Protože nedochází k odpařování, umožňuje to kromě vody použít i praktičtější řešení ve formě tepelného nosiče na bázi glykolů. Uzavřené systémy jsou považovány za nejbezpečnější a nejšetrnější k životnímu prostředí.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Udělejte si sami dvoutrubkové vytápění soukromého domu uzavřeného typu

V závislosti na umístění potrubí, která spojují všechny konstrukční prvky, lze rozlišit:

  1. Svislý dvoutrubkový topný systém, když jsou baterie připojeny ke svislé stoupačce. Používá se ve vícepodlažních budovách, což umožňuje připojit k němu každé patro samostatně. Hlavní výhodou konstrukce je absence vzduchových zámků při používání. Náklady na uspořádání budou vyšší než u jiných možností.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Dvoutrubkový vertikální topný systém s různými typy vzduchových kolektorů

  1. V jednopodlažních budovách s velkou plochou se obvykle používá horizontální 2trubkový topný systém. Topná zařízení jsou připojena k horizontálnímu potrubí. Nahromaděný vzduch je vypouštěn pomocí Mayevského jeřábu.

Rada: v tomto případě je lepší umístit stoupačky na schodiště nebo na chodbu.

Používají se dvě základní provedení:

  1. Nižší, když je potrubí z kotle položeno ve spodní části budovy, například v podzemním prostoru, podlaze nebo suterénu. Reverz je umístěn ještě níže a k dosažení normální cirkulace chladicí kapaliny je kotel umístěn níže, takže všechny topné baterie jsou umístěny nad ním.

Rada: nezapomeňte zahrnout vzduchové potrubí do okruhu a nainstalovat jej nahoře. S jeho pomocí bude ze sítě odstraněn přebytečný vzduch..

  1. Horní, když distribuční potrubí prochází podél horní části konstrukce, a expanzní nádrž je namontována v nejvyšším bodě obvodu. Obvykle je potrubí vedeno izolovaným podkrovím, což je pro budovy s plochou střechou nepřijatelné.

Tip: Pro horizontální i vertikální topné systémy lze použít dvě možnosti zapojení.

Hydraulický výpočet

Musí být provedeno před zahájením prací na instalaci topných struktur, protože to bude pro každou strukturu individuální. Hydraulický výpočet horizontálního dvoutrubkového topného systému i vertikálního se obvykle provádí podle již dříve provedeného „hrubého“ schématu, které zahrnuje všechny prvky.

Během výpočtů je vybrán nejvíce zatížený prstenec potrubí, který by měl být brán jako vypočítaný objekt a rozdělen do podmíněných částí.

V důsledku toho majitel domu obdrží:

  • hodnota možných tlakových ztrát v okruhu;
  • nejoptimálnější průměr potrubí;
  • oblast radiátorů nezbytných pro vytápění, ze které můžete získat počet topných zařízení.

Hydraulický výpočet dvoutrubkového horizontálního topného systému se provádí několika způsoby..

Níže jsou uvedeny ty nejběžnější:

  1. Výpočty se provádějí s přihlédnutím k charakteristikám odporu a hodnotám vodivosti. To umožňuje získat skutečná data o teplotě každého prvku topného okruhu a přesný průtok vody..
  1. Výpočty jsou založeny na specifické tlakové ztrátě. Výsledkem je vizuální fyzický obraz procesu, který ukazuje skutečné rozložení odporů v potrubí..

Hydraulický výpočet dvoutrubkového topného systému vám nakonec umožňuje zjistit přesné parametry teploty a také průtok chladicí kapaliny v jakékoli části okruhu. To bude základem pro organizaci plánu vytápění budovy..

Dvoutrubkový topný systém vícepodlažního schématu budovy

Jak jsou instalovány jednotrubkové a dvoutrubkové topné systémy pro vícepodlažní budovu

Po provedení výpočtů, sestavení přesného schématu zapojení a nákupu potřebného vybavení zahájte instalaci 2trubkového topného systému.

Níže bude popsáno pořadí jeho implementace:

  1. Namontujte topný kotel. Za nejlepší možnost je považována malá samostatná místnost, kde je řádně vybavena ventilace, která odstraní produkty spalování. Doporučujeme pokrýt podlahu a stěny speciálně vyvinutými žáruvzdornými materiály. Umístěte kotel dále od stěn s pohodlným přístupem k údržbě.
  1. Pokud je to v plánu, upevněte oběhové čerpadlo k potrubí a rozvodnému potrubí.
  1. Veďte potrubí z kotle k radiátorům. Ve stěnách vytvořte malé otvory, které jsou následně utěsněny cementovou maltou. Připojení závisí na složení materiálu potrubí.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Dvoutrubkové a jednotrubkové topné systémy-schéma připojení radiátoru

  1. Připojte radiátory. Topný okruh každé baterie musí sestávat ze dvou trubek – horní s horkým a spodní s chlazeným tepelným nosičem. Instalace radiátorů pod okny vlastními rukama pomocí speciálních držáků.

Optimální vzdálenost od:

  • radiátory – 100 mm;
  • podlaha – asi 120 mm;
  • stěny – 20-50 mm.

Instalujte ovládací a uzavírací armatury na vstupu a výstupu. Tepelné senzory vám pomohou snadno nastavit příjemnou teplotu v místnosti.

  1. Po dokončení všech prací proveďte kontrolu systému.

Z tohoto článku jste se dozvěděli, co je to horizontální dvoutrubkový topný systém a také vertikální systém, které se dnes široce používají k vytváření příjemné teploty v obytných a průmyslových budovách. Díky svým nepopiratelným výhodám se stal velmi atraktivní pro spotřebitele..

Více než 2/3 domácností a podniků si ji vybrali pro vytápění. Při jeho plánování je nutné provést kompetentní hydraulický výpočet..

Klasifikace

Topné systémy jakéhokoli typu jsou rozděleny na otevřené a uzavřené. V uzavřeném stavu je instalována expanzní nádoba membránového typu, která umožňuje provoz systému při zvýšeném tlaku. Takový systém umožňuje použít jako tepelný nosič nejen vodu, ale také prostředky na bázi ethylenglykolu, které mají nízký bod tuhnutí (až -40 ° C) a nazývají se také nemrznoucí směsi. Pro normální provoz zařízení v topných systémech by měla být použita speciální složení vyvinutá pro tyto účely, a ne pro obecné účely, a ještě více, ne pro automobily. Totéž platí pro použité přísady a přísady: pouze specializované. Toto pravidlo je zvláště nutné dodržovat při používání drahých moderních kotlů s automatickým ovládáním – opravy v případě poruchy nebudou zaručeny, i když porucha přímo nesouvisí s chladicí kapalinou.

Dvoutrubkový topný systém vícepodlažní budovy

Místo instalace expanzní nádoby závisí na jejím typu

V otevřeném systému je v horním bodě zabudována expanzní nádrž otevřeného typu. Většinové potrubí je obvykle připojeno k odvádění vzduchu ze systému a také organizuje potrubí pro odvod přebytečné vody v systému. Někdy lze z expanzní nádrže pro potřeby domácnosti odebírat teplou vodu, ale v tomto případě je nutné zajistit automatické dobíjení systému a také nepoužívat přísady a přísady.

Z hlediska bezpečnosti jsou uzavřené systémy perspektivnější a většina moderních kotlů je pro ně určena. Přečtěte si více o uzavřených topných systémech zde.

Jak správně nainstalovat dvoutrubkový topný systém

Nejčastěji používaným topným systémem je vodní. S jeho pomocí se vyhřívá více než 67% všech struktur v naší zemi. Má několik odrůd, mezi nimiž je nejoblíbenější dvoutrubka. Dnes jsme si dali za úkol vyprávět o tom, co je to dvoutrubkový topný systém s přirozenou cirkulací a mechanickou cirkulací, podrobněji, abyste o ní získali co nejvíce znalostí..

Dvoutrubkový topný systém vícepodlažního schématu budovy

Dvoutrubkový systém ohřevu vody: odrůdy a instalace

Mezi mnoha způsoby distribuce topných rozvodů kolem domu je nejběžnější dvoutrubkový topný systém. Je to praktické, spolehlivé a snadno proveditelné, zvláště pokud používáte moderní materiály pro instalaci radiátorů a dálnic. Pokud je to žádoucí, běžný uživatel bude schopen sestavit takový topný systém vlastními rukama, aniž by zapojil instalatéry, jejichž implementace často nesvítí kvalitou.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Obecná prezentace a rozsah

Na rozdíl od jednotrubkového vedení je 2trubkový topný systém zaměřen na zásobování všech topných zařízení chladicí kapalinou stejné teploty. K radiátorům jsou dodávána 2 samostatná potrubí, jedna po druhé, horká chladicí kapalina se pohybuje z kotle k bateriím a na druhé straně se ochlazená voda vrací zpět. Schéma dvoutrubkového topného systému stanoví, že připojení topného zařízení jsou připojena k oběma větvím.

Pohyb vody ve dvoutrubkových topných systémech se zpravidla provádí pomocí oběhového čerpadla. To vám umožní vytvořit potrubní síť jakékoli složitosti a rozvětvení, aby bylo zajištěno vytápění do nejvzdálenějších prostor. Ale v případě potřeby je schéma také gravitační, bez použití čerpadla. Používají se trubky velkého průměru pokládané otevřeným způsobem se sklonem nejméně 10 mm na 1 m délky potrubí. Dvoutrubkový topný systém soukromého domu má následující výhody:

  • spolehlivost v provozu;
  • účinnost díky dodávce vody do topných zařízení se stejnou teplotou;
  • všestrannost, která umožňuje pokládat větve dodávající teplo otevřeným a uzavřeným způsobem;
  • pohodlí vyvažování;
  • možnost automatické regulace termostatickými ventily;
  • relativně snadná instalace.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Vzhledem k univerzálnosti schématu je rozsah, kde je možné použít dvoutrubkové vytápění, velmi široký. Jedná se o civilní budovy jakéhokoli účelu a počtu podlaží, dále výrobní dílny a administrativní budovy..

O způsobech pokládky trubek

Při organizování vytápění soukromých domů se nejčastěji používá schéma slepého konce dvoutrubkového topného systému. Skupina radiátorů je připojena postupně ke 2 linkám – od prvního do posledního zařízení.

Požadovaný průtok vody v každém radiátoru je zajištěn předvyvažováním a automatickou regulací pomocí radiátorových ventilů s tepelnými hlavicemi.

Kromě schématu slepé uličky se široce používají další typy kabeláže:

  • přihrávky (Tichelmanova smyčka);
  • schéma zapojení kolektoru.

S procházejícími vodiči neexistují žádné první a poslední radiátory, tento horizontální dvoutrubkový topný systém je prstenec, který napájí skupinu topných zařízení chladicí kapalinou.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Baterie, první na průtokovém potrubí, je poslední na zpětném vedení. To znamená, že chladicí kapalina v přívodu a na zpátečce se pohybuje pouze dopředu, a nikoli k sobě (po cestě). Vzhledem k tomu, že voda ve smyčce urazí stejnou vzdálenost, je dvoutrubkový horizontální topný systém s procházejícím pohybem zpočátku hydraulicky vyvážený.

Silnou stránkou kolektorového topného systému se spodním zapojením je dvoutrubkové připojení každého ohřívače k ​​jedné distribuční jednotce – kolektoru. Ty se používají při organizaci vodního podlahového vytápění. Jednotlivé větve jsou položeny pro každou baterii skrytým způsobem v potěru nebo pod dřevěnou podlahovou krytinou. Regulace a vyvažování se provádí na jednom místě – na rozdělovači vybaveném speciálními ventily a průtokoměry (rotametry).

V souladu s moderními požadavky na interiérový design se v domech nejčastěji používá vytápění spodním vedením, které umožňuje potrubí schovat do stěn a podlah, případně je vést otevřeně nad soklové lišty. Při organizování gravitačních sítí je žádaný dvoutrubkový topný systém s horním vedením, když je napájecí vedení umístěno pod stropem nebo v podkroví. Poté ohřátá chladicí kapalina stoupá ke stropu přímo z kotle a poté se rozbíhá podél vodorovného potrubí bateriemi.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Podle pracovního tlaku v síti jsou obvody rozděleny do 2 typů:

  1. Otevřeno. V horní části systému je instalována expanzní nádoba, která je ve spojení s atmosférou. Tlak v tomto bodě je nulový a v blízkosti kotle se rovná výšce vodního sloupce od vrcholu k dolní části topné sítě.
  2. Uzavřené topné systémy. Zde je chladicí kapalina vystavena přetlaku 1-1,2 baru a nedochází ke kontaktu s atmosférou. V nejnižším bodě vedle zdroje tepla je umístěna uzavřená expanzní nádoba membránového typu.

Uspořádání dvoutrubkových systémů je horizontální a vertikální. S vertikálním schématem se obě dálnice mění ve stoupačky a snižují mezipodlažní stropy v místech, kde jsou instalována topná zařízení. Je charakteristické, že chladicí kapalina do stoupaček je stále dodávána horizontálními kolektory položenými ve spodní nebo horní části domu.

Pravidla výběru

Pro výběr vhodného topného systému existuje několik obecných pokynů:

  • s nespolehlivým napájením doma, kdy je oběhové čerpadlo často vypnuto, neexistuje alternativa k schématu dvojité slepé uličky s horním zapojením;
  • v budovách malé oblasti (do 100 m²) bude vhodný slepý nebo přidružený dvoutrubkový topný systém s nižším zapojením;
  • instalace vertikálních stoupaček se provádí ve vícepodlažních budovách, kde se opakují rozložení každého patra a radiátory jsou na stejných místech;
  • v chatách a dřevěných domech velké oblasti s vysokými požadavky na interiér je obvyklé uspořádat kolektorový systém s položením větví pod podlahy.

Dvoutrubkový topný systém vícepodlažního schématu budovy

Není možné předvídat všechny možné možnosti, je jich příliš mnoho. Chcete -li vybrat ten nejlepší, majiteli domu se doporučuje znázornit rozložení baterií, napájet je různými způsoby na papír a poté vypočítat náklady na materiál.

Slepá ulička a související dvoutrubkové systémy

Systém slepé uličky je takový systém, ve kterém je pohyb přívodu a zpětného toku chladicí kapaliny vícesměrný. Existuje systém s projíždějícím provozem. Říká se mu také Tichelmanova smyčka / obvod. Druhá možnost se snáze vyvažuje a konfiguruje, zejména u rozšířených sítí. Pokud jsou do systému s plynulým pohybem chladicí kapaliny instalovány radiátory se stejným počtem sekcí, je automaticky vyváženo, zatímco ve schématu slepé uličky budete muset na každý chladič nainstalovat termostatický ventil nebo jehlový ventil.

Dvoutrubkový topný systém vícepodlažní budovy

Dvě schémata pro pohyb chladicí kapaliny ve dvoutrubkových systémech: přidružená a slepá ulička

I když jsou s Tichelmanovým schématem instalovány radiátory různého počtu sekcí a ventily / ventily musí být stále nainstalovány, pak je šance na vyrovnání takového schématu mnohem vyšší než slepá ulička, zvláště pokud je poměrně dlouhá.

Pro vyvážení dvoutrubkového systému s vícesměrným pohybem chladicí kapaliny musí být ventil na prvním chladiči velmi pevně přišroubován. A může nastat situace, ve které bude třeba zavřít natolik, že tam nebude téct chladicí kapalina. Ukázalo se, že pak musíte vybrat: první baterie v síti se nezahřívá nebo poslední, protože v tomto případě nebude možné vyrovnat přenos tepla.

Svépomocné tipy

Před instalací dvoutrubkového topného systému je nutné vybrat potrubí vhodného průměru.

Pro slepou síť malého domu, kde je plánován nucený oběh chladicí kapaliny, je to snadné: na hlavní lince je přijato potrubí o průměru 20 mm, pro připojení k radiátorům – 16 mm. Ve dvoupodlažním domě o rozloze až 150 m² bude požadovaný průtok zajišťovat potrubí o průměru 25 mm, přípojky zůstávají stejné.

S kolektorovým obvodem se spojují potrubí o průměru 16 mm a pokládka dálnic ke kolektoru se provádí z potrubí o průměru 25-32 mm, v závislosti na podlahové ploše. V ostatních případech se pro výpočet doporučuje kontaktovat specialisty na design, kteří vám pomohou vybrat optimální schéma a velikosti všech poboček.

Chcete -li instalovat domácí vytápění vlastníma rukama, měli byste ze seznamu vybrat potrubí z vhodného materiálu:

  1. Zesílená plastová potrubí. Při montáži na lisovací tvarovky nejsou potřeba žádné speciální nástroje, pouze klíče. Spolehlivější lisovací spoje se vyrábějí pomocí kleští.
  2. Zesítěný polyetylen. Tento materiál je také spojen lisovacími a lisovacími tvarovkami a trubkami Rehau – metodou roztažnosti a interference přídržného kroužku..
  3. Polypropylen. Nejlevnější možnost, ale vyžadující určité dovednosti ve svařování spojů a přítomnost svařovacího stroje.
  4. Vlnitá trubka z nerezové oceli je spojena upínacími tvarovkami.

O ocelových a měděných potrubích se neuvažuje, protože ne každý z nich dokáže vyrobit topení, zde jsou vyžadovány dovednosti a zkušenosti. Systém je sestaven počínaje kotlem s následným připojením radiátorů a uzavíracích ventilů.

Testování tlaku v systému

Uvedení topného systému do provozu je nemožné bez provedení tlakové zkoušky – hydraulické nebo pneumatické zkoušky pevnosti potrubí a jejich připojení k zařízení.

kontrola systému

Kromě zkoušek, které se provádějí před uvedením budovy do provozu, se provádějí tlakové zkoušky:

  1. Před začátkem každé topné sezóny. Cílem je identifikovat oslabené nebo odtlakované oblasti, zatlačit potrubí, aby se uvolnilo z kalu, který snižuje propustnost.
  2. Po opravách, během nichž byly vyměněny potrubí, armatury, těsnění.
  3. Testování tlaku po instalaci se provádí dvakrát: za prvé je detekována přítomnost netěsných spojů a podruhé – aby se zajistilo, že systém funguje.

Tato údržba pomáhá udržovat obvod vždy v provozuschopném stavu, což zajišťuje v zimě vytápění budovy..

Subsekvence

Akce k testování topných potrubí se provádějí pouze mimo topnou sezónu, kdy je chladicí kapalina ze systému zcela odstraněna. Protože při tlakových zkouškách dochází ke zvýšenému zatížení, je nutné monitorovat tlak na přístroje.

Postup se může lišit v závislosti na stavu topných okruhů..

krimpovací zařízení

Vzít v úvahu:

  • materiál potrubí a tloušťka stěny;
  • charakteristiky výztuže;
  • počet podlaží obsluhovaných systémem;
  • možnost vedení přívodního potrubí.

Proces se skládá z několika fází:

  1. Přípravy.
  2. Vlivy na okruh vodou nebo stlačeným vzduchem při tlaku poloviční RD (pracovní tlak).
  3. Zadání údajů do registru a sepsání aktu.
  4. Předspuštění spláchnutí.

Pokud jsou zjištěny problémy, provedou se opravy a poté musí být obvod znovu testován..

Po skončení testu se tlak nezníží dalších 30 minut, během kterých se ukáže, zda nedochází k netěsnostem.

Video: krimpování topného systému

Topné systémy: jejich výběr a požadavky, které se na ně vztahují

Možnost kombinovaného vytápění

V mokrém deštivém podzimu a v zimě za studena poskytne autonomní vytápění v soukromém domě jeho obyvatelům útulné a příjemné teplo. V současné době existuje několik možností instalace topných systémů, nejčastěji používaných v soukromých domech a jednotlivých bytech. Volba rozvodů tepla soukromého domu „dodržuje“ následující pravidla: správná regulace, hospodárná distribuce a přenos tepelné energie ve všech vnitřních prostorách bytového domu.

Vybrané schéma vytápění pro soukromý dům musí splňovat následující požadavky:

  • Minimální výše nákladů na zařízení topného systému.
  • Automatický provoz.
  • Vysoký stupeň opotřebení součástí topného potrubí.

Seznam kritérií pro výběr topných systémů doplňuje hygienické a hygienické podmínky pro povinnou regulaci teploty chladicí kapaliny v topných zařízeních.

Které schéma je nejlepší zvolit?

Rozmanitost schémat vytápění domu vyvolává u majitele domu rozumnou otázku ohledně výběru nejefektivnějšího systému vytápění pro jeho dům. V současné době se jednotrubkové a gravitační systémy prakticky nepoužívají. Obvykle se tato schémata doporučují pro oblasti s nestabilními dodávkami elektřiny..

V moderních městech, sídlech městského typu a dokonce ani ve venkovských oblastech již nejsou žádné problémy s energetickými zdroji. Gravitační systémy se proto používají pouze v místech vzdálených od civilizace, například v dalekých letních chatách..

U soukromých domů, kde se plánuje vytápění prostor topnými radiátory, jsou nejlepší výsledky znázorněny dvoutrubkovým nebo paprskovým schématem pro uspořádání topné sítě. Přestože se obě možnosti liší ve schématu potrubí, spojuje je schopnost vypnout a vyměnit uniklý radiátor bez vypnutí hlavního topení.

Jak vypočítat požadované parametry?

Domácí kotel pro domácí kutily je k dispozici každému domácímu řemeslníkovi, ale k tomu je nutné nejprve vypočítat základní parametry topného systému. Pro zjednodušený výpočet můžete použít univerzální vzorec:

1 kW výkonu = 10 m2 vyhřívaného výkonu

Pro přesnější určení požadovaných návrhových parametrů je nutné použít korekční faktory, které zohledňují konstrukční vlastnosti obytné budovy. Například pokud byl dům postaven před několika desítkami let, vnější stěny jsou izolovány a dřevěná okna jsou nahrazena moderními uzavřenými okenními bloky, použije se korekční faktor 1,5. Při výpočtu tepelných parametrů domu postaveného relativně nedávno, ale bez zateplených vnějších stěn a s prosakujícími dřevěnými okny, je nutné zdvojnásobit návrhovou kapacitu.

Množství tepelné energie v obytné budově závisí na počtu okenních otvorů a jejich orientaci na světové strany:

  • Koeficient 1,3 – slouží k určení potřeby tepelného výkonu v místnostech obytného domu se dvěma okny orientovanými na sever.
  • Koeficient 1,1 – dvě okna orientovaná na jih, jihovýchod a východ.
  • Faktor 1,2 se používá pro místnosti se dvěma okny orientovanými na západní stranu.

Takový výpočet požadovaných parametrů bude samozřejmě velmi přibližný..

Abychom podrobně porozuměli tomu, jak správně vypočítat vytápění v soukromém domě, doporučuje se seznámit se státní normou SNiP 2.04.05-91 „Topení, větrání a klimatizace“ s podrobným popisem základních požadavků na potrubí , topná zařízení a různé ventily.

Chcete -li získat přesnější výsledek, můžete použít online kalkulačky nebo na internetu najít speciální program pro výpočet domácího vytápění.

Teplovodní topné systémy

Pokračujeme k dalšímu kroku – vývoji projektu budoucího systému, podle kterého nakoupíme materiál, armatury a tepelná energetická zařízení. Úkolem je vybrat vhodný typ elektroinstalace, použít potrubí na rozložení soukromého domu, uspořádat topná zařízení.

Rezervace. Rozumí se, že pro instalaci tepelného generátoru již bylo přiděleno místo – pecní místnost, přístavba, kuchyň nebo chodba. Podrobně jsme regulační požadavky na umístění kotlů popsali v jiné publikaci..

K dodávání ohřáté vody do zařízení a přenosu tepla do vzduchu v místnostech se používají následující schémata:

  • jedno potrubí – horizontální “Leningrad” nebo stoupací systém;
  • dvoutrubkový – slepý konec, kolektor, přidružený prstencový (jinak – Tichelmanova smyčka);
  • okruhy podlahového topení – podlahové vytápění (TP).

První 2 typy kabeláže fungují ve spojení s radiátory nebo jinými topnými zařízeními. Pohyb chladicí kapaliny je zajištěn dvěma způsoby:

  1. Nucené pomocí elektrického čerpadla instalovaného na hlavním potrubí nebo přímo v kotli.
  2. Přirozená cirkulace vody potrubím (gravitace) v důsledku rozdílu teploty a hmotnosti chladicí kapaliny mezi přívodním a vratným potrubím. Studená kapalina je těžší, takže má tendenci vytlačovat horká.

Jak vytvořit gravitační cirkulační systém chladicí kapaliny

Gravitační stoupací systém se špičkovým rozvodem topného média je vhodný pro dvoupodlažní dům

V prvním případě systém nekomunikuje s atmosférou, pracuje s přetlakem 0,6 … 3 bar, v závislosti na stupni ohřevu a počátečním tlaku v síti. Výsledný přebytek expandující vody je absorbován uzavřenou nádrží s gumovou membránou uvnitř.

Gravitační obvod kontaktuje atmosféru prostřednictvím expanzní nádrže umístěné v nejvyšším bodě systému. Tímto způsobem se zabrání větrání – bubliny vytvořené v potrubí a bateriích stoupají a jdou do otevřené nádrže. Svahy horizontálních sekcí přispívají k účinné evakuaci vzduchu.

Jednovrstvé vedení – klady a zápory

Přívod a návrat chladicí kapaliny v tomto systému je organizován prostřednictvím jediné smyčky. Každý radiátor je tedy připojen k hlavnímu vedení oběma přípojkami. V Leningradském schématu je tento kolektor položen vodorovně, stoupač – svisle.

Metody připojení topných zařízení

Vlevo ukazuje připojení chladiče ke svislé stoupačce, vpravo – podle horizontálního schématu Leningrad

Negativní momenty distribuce chladiva jednou trubkou:

  • v důsledku přidání chlazené vody se teplota potrubí po každé baterii sníží o 1-2 ° C;
  • aby byl zajištěn požadovaný průtok chladicí kapaliny v topných zařízeních, musí být průměr hlavního potrubí nejméně 25 mm;
  • pokud je počet radiátorů větší než 5 kusů, zvětší se průřez kolektoru na 32 mm;
  • poslední baterie přijímají chlazený nosič tepla, proto se hřejí hůře, problém je vyřešen zvýšením počtu sekcí nebo zvětšením velikosti panelů o 10%;
  • “Kvůli” zvýšenému průměru hlavní linky a prodloužení radiátorů se náklady na materiál zvyšují.

Poznámka. Zde jsou uvedeny nevýhody „Leningradu“, u vertikálního uspořádání nejsou nevýhody tak zásadní. Tam je problém jiný – stoupačky prorážející stropy nelze snadno zazdít uvnitř zdí, potrubí trčí na očích. Více podrobností zde: popis jednotrubkových topných sítí.

Leningradské horizontální zapojení

Klasický „leningradský“ uzavřený typ s plynovým kotlem

Pozitivní body:

  1. Zjednodušené směrování – jedna trubka se instaluje snáze než dvě.
  2. Leningradský topný systém soukromého domu, sestavený z polypropylenových trubek, je nejvíce rozpočtovou možností. Pokud ale používáte kov-plast nebo zesítěný polyetylen, tato výhoda se vzhledem k ceně tvarovek vyrovná.
  3. Jednotrubkové svislé stoupačky jsou nejlepším řešením při instalaci gravitačního systému do dvoupatrového domu.

S ohledem na zvláštnosti jednoramenných schémat a nedostatek zkušeností s instalací pro většinu majitelů domů doporučujeme sestavit “Leningrad” v malých letních chatkách nebo obytných budovách. Pokud chcete ušetřit peníze, použijte polypropylen a levné ocelové radiátory.

Nádrž

Nádrž membránového typu, která obsahuje systém s jedním potrubím, zabraňuje mimořádným událostem.

Taková nádrž může být nejen uzavřená, ale také otevřená. Instaluje se v horním (technickém) patře budovy..

Bezpečnostní skupina

Jednotrubkový systém nutně zahrnuje bezpečnostní skupinu, kterou tvoří:

  • vývod vzduchu;
  • bezpečnostní ventil;
  • tlakoměr a teploměr, často kombinované v jednom pouzdře.

Taková skupina umožní rychle snížit přetlak v systému, čímž zabrání prasknutí potrubí a poruše zařízení..

Umožňujeme instalaci zařízení z bezpečnostní skupiny odděleně od sebe. Například zapnutí pojistného ventilu se provádí mírně nad kotlem. To však není vždy odůvodněné z hlediska nákladů na instalaci topného systému..

Co se používá ve většině případů

V první řadě se majitelé zajímají o obecné schéma zapojení domu. Zde platí hlavně 4 možnosti.

  • Schéma slepé uličky.
  • Stopování (Tichelmanova smyčka).
  • Elektroinstalace kolektoru.
  • Leningradka – byla vyrobena masivně dříve, je stále v provozu.

Gravitační vytápění, vytvořené nezávisle na sobě s nejrůznějšími kombinacemi trubek, stojí stranou – pokud se voda pohybuje pouze vlastní vahou.

Jak je obecné schéma rozděleno

Je však třeba mít na paměti, že obecné schéma zahrnuje řadu speciálních oblastí, které mohou být nahrazeny jinými, aniž by to mělo velký dopad na jiné oblasti vytápění. Zvýrazněte následující.

  • Potrubí kotle.
  • Potrubí chladiče.
  • Připojení radiátorů.
  • Schéma podlahového vytápění.
  • Rozvody topení kolem domu.
  • Připojení a ovládání TUV.
  • Vyrovnání tlaku pomocí hydraulické šipky nebo kroužků.
  • Potrubí vyrovnávací nádrže.

Zda je komplexní schéma užitečné nebo je třeba jej zjednodušit

Zásadou, kterou by měl majitel domu při tvorbě vytápění dodržovat, je vše zjednodušit a zlevnit, ale samozřejmě ne na úkor kvality. V naší realitě se najatí instalatéři snaží zvýšit náklady a vše zkomplikovat, to je jejich přímý příjem.

Nejzásadnějším problémem při instalaci vytápění v soukromém domě je potřeba vytvořit oddělené izolované obvody s čerpadly v rámci obecného schématu. Instalatéři rádi napájí alespoň každý radiátor samostatným čerpadlem. A to vše by mělo být zredukováno na hydraulický šíp, jak to bude nutné.

Při použití složitých obvodů a hydraulické šipky

  • Pokud je systém konvenční, existují tři okruhy – radiátory, podlahové vytápění a nepřímý topný kotel, pak zpravidla není nutné mezi ničím vyrovnávat tlak, není potřeba hydraulická šipka, systém je namontována jako nejjednodušší připojení.
  • Pokud však stále existuje obvod se samostatným čerpadlem, které se pravidelně zapíná (například ohřev psí boudy), pak jeho činnost může narušit provoz ostatních obvodů. Tlak mezi obvody se vyrovná zavedením hydraulické šipky do okruhu nebo použitím obvodu primárně-sekundárních prstenců.
  • Hydrostatická šipka je také nainstalována, pokud jsou v provozu dva nebo více kotlů současně..

Tichelmanův závěs nebo smyčka

Univerzální systém vytápění podle oblastí. Velmi stabilní, poskytuje stejnou teplotu všem radiátorům. Vyžaduje ale stejně velký průměr trubek v prstenci a také přibližně stejný hydraulický odpor všech větví chladiče, jinak vznikají neopravitelné chladné zóny. Kvůli velkému průměru je dražší. Druhou překážkou použití je nutnost uzavřít prstenec kolem domu, což se při zavěšování trubek na stěny obtížně provádí – dveře musíte obejít zdola nebo shora. S podzemními trubkami – žádný problém.

Tichelmanův závěs a smyčka

Způsoby připojení dvou trubkových baterií

Hlavní rozdíl mezi těmito systémy a systémy s jedním potrubím je v samostatném přívodu chladicí kapaliny do zařízení – horká voda přichází do baterií jedním hlavním potrubím a vrací se druhým. Při instalaci vytápění se používají 3 typy schémat:

  1. Klasická slepá ulička (rameno). Chladivo je dodáváno do skupiny baterií a poté se vrací zpět zpětným potrubím. V případě potřeby je systém rozdělen na několik slepých větví, díky vyvážení je mezi nimi vytvořena hydraulická rovnováha.

    Slepý ohřev vody dvoupodlažní budovy

    Dvoupotrubní kabeláž pro 4 větve pro dvoupatrovou chatu

  2. Kruhové vedení s procházejícím proudem vody vpřed a zpět. Dvoutrubková smyčka je sestavena tak, že chladicí kapalina uvolněná z chladiče nemění směr pohybu. První ohřívač na přívodním potrubí je poslední na zpátečce a naopak.

    Tichelmanova smyčka ve dvoupodlažní kancelářské budově

    Ve dvoupodlažní budově jsou rozloženy 2 smyčky Tichelman, spojené se společnou stoupačkou

  3. Kolektorový obvod zajišťuje individuální připojení každé baterie ke společnému rozdělovači dodávanému z kotle.

    Projekt kolektorového obvodu

    Každé patro bude potřebovat vlastní distribuční potrubí

Důležitý bod. Hlavní výhodou dvoutrubkových sítí je dodávka vody o stejné teplotě do všech radiátorů. Z toho plynou další výhody – distribuční potrubí menšího průměru (15-20 mm), normální velikost baterií a žádné omezení počtu zařízení.

Začínajícímu vývojáři, který poprvé instaluje topení vlastními rukama, se doporučuje zastavit u první možnosti – zapojení ramen. Je to jednoduché a spolehlivé, cenově nejdostupnější. Návrh návrhu v jednopatrovém domě je vyvinut takto:

  1. Na půdorysu budovy označte okna a v blízkosti těchto otvorů umístěte radiátory. Při absenci zasklení je zařízení umístěno proti nejchladnější vnější stěně..
  2. Na výkres umístěte ohřívač – kotel, kamna s okruhem ohřevu vody, tepelné čerpadlo.
  3. Projděte podél vnějších stěn od potrubí kotle k radiátorům. Abyste se vyhnuli překročení dveří, rozdělte síť na 2 ramena přibližně stejné délky.
  4. Pokud je druhé patro, vytvořte další 1-2 větve, položené. Je lepší zvednout větev druhého patra okamžitě z kotelny..

Uspořádání dvoutrubkové topné sítě v plánu

Příklad projektu vytápění pro jednopatrovou budovu o rozloze 100 m2..

Průměry trubek pro budovu jsou 100 … 200 m² (uzavřený systém): od kotle – DN20, ramen (větví) – DN15, připojení k ohřívačům – DN10. Uvedené sekce jsou převzaty z praxe; není nutné počítat průtok vody a hydrauliku. Výjimkou jsou domy komplexní konfigurace, vysoký počet podlaží a ploch..

Odkaz. Označení „DN“ označuje průměr vnitřního průchodu v milimetrech (zaokrouhleno). Například DN plastové trubky 26 x 2 mm je 20 mm.

Během stavebního procesu je vhodné vytvořit systém kolektorů – připojení k bateriím je skryto v podlahách. Smyčka Tichelman pomáhá v situaci, kdy potřebujete „dát“ 10 … 20 radiátorů na 1 řádek. Na našem zdroji je samostatný materiál věnovaný zvažování metod dvoutrubkového zapojení.

O okruzích podlahového vytápění

Výhody ohřevu horkou vodou oproti jiným způsobům vytápění jsou zřejmé:

  • rovnoměrné vytápění místnosti, počínaje od spodní zóny;
  • účinnost – díky nižší teplotě vody (35 … 55 stupňů oproti 60 … 80 ° C na bateriích);
  • estetika – ohřívače a potrubí nejsou viditelné;
  • Pohodlné ovládání pomocí automatizace – servopohony distribučních rozdělovačů a čidla pokojové teploty.

Spolu s působivými výhodami zaznamenáváme hlavní nevýhodu TP – vysoké náklady na nákup materiálu a instalaci. Kontury budou potřebovat slušné záběry z vysoce kvalitních trubek (kov-plast, měď, zesítěný polyetylen), rozdělovače s průtokoměry a směšovací jednotky. Přidejte rozložení závěsů a zařízení cementového podlahového potěru – vyjde značná postava.

Napájení obvodů z kotle pomocí hlav RTL

Poradenství ohledně snížení nákladů na stavbu. Ve venkovském domě nebo bytě do 150 m² můžete ušetřit na nákupu kolektoru a směšovací jednotky – vyrobte si hřeben TP z odpališť sami a pro omezení teploty chladicí kapaliny vložte termální hlavice RTL.

Drobné nevýhody obrysů podlahy:

  1. Setrvačnost. Betonový monolit při zahřátí absorbuje mnoho tepla, které pokračuje v uvolňování i po vypnutí topení. A naopak, „zrychlení“ chlazeného TP trvá 4 … 6 hodin.
  2. Pokud se potrubí rozbije uvnitř potěru, je oprava velmi obtížná. Bez volání mistrů je nepravděpodobné, protože potřebujete najít závadu, otevřít monolit a správně odstranit únik.
  3. Porucha TP v bytovém domě je skutečný problém. Budeme muset opravit vlastní obydlí plus zaplavený soused (ze spodního patra).

Umístění vodních okruhů v jednopatrovém domě

Příklad uspořádání TP v prvním patře domu. Hřeben je umístěn ve středu budovy, velké místnosti jsou rozděleny na 2 vodní okruhy

Setrvačnost podlah s teplou vodou je „poražena“ tradičními radiátory, které rychle reagují na změny teploty kotlové vody. Pro snadné nastavení jsou namontovány 2 systémy – TP a baterie, což není levné. Jak samostatně vybavit topné okruhy vytápění, přečtěte si v našem dalším průvodci.

Zařízení, součásti a materiály

Dalším krokem po vývoji schématu je výběr všech topných prvků:

  • generátor tepla;
  • radiátory, kolektory podlahového vytápění;
  • potrubí;
  • expanzní nádrž, oběhové čerpadlo, armatury a části potrubí ohřívače.

Vyjasnění. Nástěnné plynové kotle a některé modely stojící na podlaze jsou vybaveny čerpadlem a expanzní nádobou umístěnou uvnitř jednotky. Pokud plánujete nákup takového zařízení, ujistěte se, že nádrž má pro váš systém dostatečný objem..

Schémata topného systému: fotografie, odborné rady

Udělejme si hned rezervaci, že teplovodní kotel budeme považovat za topnou jednotku. Bez pomoci odborníků nebudete moci instalovat tepelné čerpadlo vzduch nebo země a připojení vodního okruhu kamen se provádí stejným způsobem jako u potrubí generátoru tepla na tuhá paliva.

Jak vypočítat kapacitu expanzní nádrže, vybrat správné čerpadlo a armatury:

  1. Užitečný objem nádrže musí být alespoň 10% z celkového množství nosiče tepla cirkulujícího v topné síti. Uvažuje se také o plášti kotlové vody.
  2. Pokud plocha budovy nepřesáhne 150 m², bude cirkulaci zajišťovat čerpadlo s 25/40 nebo 32/40. První číslo je průměr závitového spojení, druhé je vyvinutý tlak. Jednotka 25/40 je vybavena 1 ”trubkovým závitem a je schopna dodávat hlavu 0,4 baru.

    Průměr otvoru čerpací jednotky

    Nejběžnější model čerpací jednotky 25/40 od ​​značky Grundfos

  3. Pro velkou chatu a podlahové obrysy je lepší vybrat čerpadlo podle algoritmu.
  4. Uzavírací kulové ventily jsou instalovány před generátorem tepla, expanzní nádobou, čerpadlovou jednotkou a u doplňovacího potrubí. Doplňkové vybavení – vyrovnávací nádrž, nepřímý ohřívací zásobník, solární systém – musí být také odříznuto kohoutky.
  5. Každý radiátor je dodáván s termostatickým ventilem na vstupu a vyvažovacím ventilem na výstupu. V neregulované verzi je na odbočném potrubí baterie nainstalován kulový ventil.

Konečný seznam komponent je sestaven po výběru hlavních prvků – tepelné elektrárny, baterií a čerpadla s nádrží. V souladu s tím budeme dále zvažovat otázku …

Typy kompenzačních zařízení

V závislosti na způsobu kompenzace tlakových ztrát pracovního média v okruhu se rozlišují dva typy topných systémů: otevřené a uzavřené..

  • V otevřeném systému je tlak regulován expanzní nádrží, částečně nebo zcela otevřenou. Se zvýšením tlaku v topné síti přebytek pracovního média vstupuje do nádrže, s poklesem se vrací zpět do potrubí.

Poznámka! V otevřené topné síti je pracovní médium v ​​kontaktu s okolním vzduchem, proto je expanzní nádoba instalována pouze na systémech ohřevu vody.

  • V uzavřeném systému je expanzní nádrž utěsněna a má dvě nezávislé přihrádky oddělené membránou. Princip činnosti je stejný, ale chladicí kapalina, která se dostává do prvního oddílu, nepřichází do styku s prostředím, ale interaguje s ventilem. Při přetlaku pracovní médium tlačí na membránu a stlačuje vzduch ve druhém oddělení, když je tlak normalizován, vzduch v druhém oddělení se zřídkne a vytlačí chladicí kapalinu zpět do potrubí.

Leningradka

Jedna trubka musí zásobovat všechny radiátory energií, aby se jejich teploty výrazně nelišily. To je možné u malých obvodů až se 4 radiátory. Za normálních podmínek trpí jednovrubkové trubky složitostí ladění, velkým plýtváním energií pro lepší cirkulaci a vysokými náklady kvůli velkému průměru trubek. Toto schéma bylo dříve hojně používáno u ocelových trubek velkého průměru. Nyní je ve všem horší než moderní schémata, je zisková pouze ve výrobě ve velkých dílnách.

Schéma vytápění leningradka

Gravitační vytápění

Je známo, že kapalina bude cirkulovat systémem, pokud je bod ohřevu nižší než bod chlazení. Výměník tepla kotle musí být nižší než osa radiátorů – instalován v jímce. Pokud to není dodrženo, vytvoří se vysoce objemné horní potrubí, které vydá spoustu energie, zatímco bod chlazení se posune nahoru. A konfigurace potrubí může být velmi různorodá. Podmínkou vytvoření je největší průměr trubek, obvykle od 40 mm a radiátorů a kotle s malým odporem. Stavba systému je mnohem dražší, kromě toho není pohodlná, k čerpadlu nelze připojit nic – podlahu, přívod teplé vody, vnější podlahu ….

Konvenční gravitační systém

Konvenční gravitační vytápění - diagram

Potrubí a připojení radiátoru

Je nutné připojit radiátory tak, aby se kapalina pohybovala diagonálně přes ně, pak je přenos tepla největší. Připojení zpětného toku je také přípustné pro radiátory až 1 metr dlouhé.

Připojení radiátorů k topnému systému

Potrubí musí obsahovat alespoň dva uzavírací ventily a odvzdušňovací ventil. V okruzích, kde je zapotřebí vyvažování, je místo kohoutku zaveden vyvažovací ventil a v systémech s automatizovaným kotlem je také možné místo druhého kohoutu nainstalovat tepelnou hlavu s ventilem, což umožňuje rychlé ovládání teplota v každé místnosti.

Radiátory jsou svázány jeřáby

Potrubí kotle na tuhá paliva

Ve schématu potrubí kotle na tuhá paliva musí být přítomen třícestný ventil, který zabrání vstupu chladicí kapaliny do horkého výměníku tepla, tj. zabrání nehodě. Druhý bod – redundance napájecího zdroje čerpadla je předpokladem pro fungování jak samotného kotle, tak topného systému bez poruch..

Jak by měl být vázán kotel na tuhá paliva:

  • Mezi přívod a zpátečku kotle je instalován obtok s třícestným ventilem, který je řízen tepelnou hlavou podle teploty zpátečky. Pokud je pod 55 stupňů C, pak je směs přímo z krmiva do zpátečky.
  • V samotném kotli nebo na výstupu z něj je instalováno tepelné relé, které řídí provoz čerpadla. Když teplota na výstupu z kotle klesne pod 35 stupňů, čerpadlo se vypne, aby se omezilo chlazení chladicí kapaliny přes výměník tepla, který je vháněn do komína. Když se v kotli obnoví spalování, musí být čerpadlo zapnuto tímto relé..

Připojení TUV

Je důležité, aby kotel na nepřímý ohřev byl nejpohodlnějším a nejlevnějším způsobem přípravy teplé vody v soukromém domě. Pokud je kotel automatizovaný, pak je zpravidla schopen ovládat jak kotel, tak je vybaven výstupem „do kotle“. U neautomatizovaného kotle budete muset k zapnutí kotle vytvořit potrubí, případně založené na třícestném ventilu.

Normální aktivace TUV s recirkulací

Společné schéma vytápění

Níže je nejjednodušší, ale velmi běžné schéma, které zahrnuje pohodlné zásobování teplou vodou .. Topný systém je slepá ulička, s maximálními úsporami při vytváření na základě kotle na tuhá paliva.

Schéma slepého topného okruhu s přívodem teplé vody

Složitý obvod s vyrovnávací nádrží

Vytápění kotlem na tuhá paliva bude pohodlnější, pokud použijete vyrovnávací nádrž. Ve většině případů si vystačíte s jedním topeništěm denně, pokud používáte kotel, je samozřejmě výkonnější.

Kapacita vyrovnávací paměti - obecný diagram

Další výhodou je implementace nočního tarifu pro výkonný elektrický kotel (12 kW), část energie zůstane na den. Počáteční náklady se pohodlně vyplatí.

Připojení vyrovnávací nádrže podle schématu s elektrickým kotlem

Rezervní připojení kotle

Obvyklé schéma pro zapnutí rezervního kotle pomocí ventilů. Obrázek ukazuje koexistenci kotle na tuhá paliva a elektrického kotle připojeného k vyrovnávací nádrži (lze jej však připojit k jakékoli další výměně). Je důležité, aby nedošlo k automatickému zapnutí rezervy, operaci je třeba provést ručně s otevřením kohoutků. Automatické zapínání rezervy je spíše škodlivé, protože se to stává příliš zřídka, ale zvyšuje to náklady a zaplňuje systém..

Redundance kotle - schéma zapojení

Pokud elektřina pracuje nepřetržitě v noci, pak se její aktivace provádí podle složitého schématu automatizace.

Použití hydraulické šipky

Pokud potřebujete spoustu okruhů, například teplou podlahu, kotel, aranžérskou místnost, garáž, psí boudu a také dům, pak se neobejdete bez vyvážení tlaku mezi okruhy. Implementováno instalací hydraulické šipky.

Složitá schémata s vodní šipkou

Primární prstencový systém

Systém primárních a sekundárních prstenců – pro komplexní uspořádání soukromých domů. Mnoho odborníků je akceptováno jako nejlepší ve srovnání s použitím vodního šípu. Obrázek ukazuje obecné obvody a princip, ale volitelně lze hlavní kotel zahrnout do primárního prstence, jehož cirkulaci zajišťuje čerpadlo hlavního kotle.

Primární a sekundární prstence při zahřívání

Teplá podlaha je připojena následovně

Schéma připojení podlahového vytápění nutně obsahuje čerpadlo podlahového vytápění, které musí být nainstalováno podle schématu za třícestným (dvoucestným) ventilem. Pomocí míchací jednotky čerpadla se sníží teplota kapaliny přiváděné do teplé podlahy (směs zpětného toku). K dispozici je také sběrné potrubí s uzavíracími a regulačními ventily pro obvody.

Připojení podlahového vytápění k vytápění

Samotné obrysy jsou položeny podle známých výkresů, dozvíte se více o tom, jak vytvořit teplou podlahu v domě

Rozložení trubek v podlaze

Podlahové vytápění je progresivní systém vytápění – úspory a pohodlí. A umístění trubek v podlaze, které spojují radiátory, dává nový design a snadné zapojení – není třeba obcházet překážky na stěnách a dveřích. Příklad umístění trubek se schématem slepé uličky pro připojení radiátorů – ve schématu.

Potrubí lze umístit do podlahy - obrázek

Špatné schéma

V každém schématu můžete najít chybu, buď zjevnou, nebo „podle subjektivního názoru“. Například je zobrazen obrázek s připojením dvouokruhového plynového kotle. Zde je druhý okruh přímo připojen k odbočkám spotřeby teplé vody, které lze nazvat „divokost“, protože při každém otevření se kotel zapne a teplota vody bude extrémně nestabilní, někdy opaření.

Druhou chybou je přítomnost hydraulické šipky, čerpadel a kolektorů v jednoduchém schématu – radiátory a dva obrysy podlahového vytápění. Co je to vydírání peněz od zákazníka.

Špatné schéma s dvouokruhovým kotlem

Požadovaný spotřební materiál a nástroje

K instalaci slepého jednootrubkového okruhu budete potřebovat následující nástroje:

  • nastavitelné klíče;
  • svařovací nebo pájecí stroj;
  • příklepová vrtačka nebo elektrická vrtačka;
  • soubor.

Budete také potřebovat následující spotřební materiál:

  • radiátory kompletní s armaturami, zátkami, kohoutky a termoventily, držáky;
  • potrubí, tvarovky, ohyby, T -kusy;
  • třícestný ventil.

Kromě toho budou nutné materiály k izolaci potrubních spojů..

Příprava okruhu

I když je systém nejjednodušší, je zapotřebí kresba. Udává přesné rozměry všech částí konstrukce, vzdálenost mezi radiátory. Bez diagramu je obtížné vypočítat množství požadovaných materiálů..

Instalace filtru

Žumpa a filtr jsou zařízení, která čistí kapalinu od nečistot. Nainstalujte je před vstupem odpadní kapaliny do topného zařízení..

Instalace bezpečnostní schránky

Jeho umístění je na přívodním potrubí, na výstupu z kotle. Neinstalujte jednotku dále než 50 cm od jednotky. Neinstalujte žádné kohoutky nebo T -kusy mezi jednotku a generátor tepla..

Instalace čerpadla

Zařízení je namontováno na centrální trubce blíže ke kotli. V jeho potrubí je filtr pro mechanické čištění kapalinového a kulového kohoutu. Osa zařízení musí být v horizontální rovině..

Instalace expanzní nádrže

Otevřená verze je instalována pod stropem druhého (prvního) patra nebo v podkroví. Nádrž je připojena k hlavní trubce pomocí odbočné trubky, jejíž průměr je 1,3-1,6 cm. Membránová nádrž je přišroubována k potrubí pomocí tvarovek. Po instalaci je do něj čerpán vzduch. Tlak v nádrži by měl být o 10-15% nižší než v systému. Zařízení můžete namontovat v blízkosti kotle.

Označení míst instalace radiátorů

Instalace baterií se provádí v místech, kde dochází k největším ztrátám tepla. Patří sem okenní výklenky, vnější stěny. Radiátor je instalován ve výšce 20 cm od podlahy. Vzdálenost k okennímu parapetu – 10-15 cm.

Start systému

Po dokončení instalačních prací je topný systém natlakován vodou nebo stlačeným vzduchem. Pokud se ve spojích objeví netěsnosti, musí být spojovací prvky utaženy a utěsněny. Pokud jsou kování nekvalitní, je třeba je vyměnit. Při absenci jakýchkoli nedostatků je možné systém naplnit chladicí kapalinou, provést zkušební provoz a upravit funkčnost konstrukce.

Jak vybrat topnou jednotku

Faktory ovlivňující výběr kotle (nebo několika zařízení na ohřev vody):

  • použitý nosič energie;
  • výkon generátoru tepla;
  • závislost na vnějších zdrojích energie;
  • cena;
  • funkčnost, snadné použití.

Poznámka. Kritéria výběru ohřívače jsou uspořádána v pořadí podle priority. Pro uživatele je důležité, aby jednotka spotřebovávala levné palivo a produkovala dostatek tepla. Cena hraje sekundární roli, na třetím místě je pohodlí a funkčnost.

Výběr kotle pro vytápění domu

Všechny kotle pro domácnost jsou obvykle rozděleny do skupin podle typu spalovaného paliva (nosiče energie):

  • plyn;
  • elektrický;
  • tuhé palivo;
  • kapalné palivo, spotřebovávání motorové nafty a odpadního oleje;
  • univerzální, pracující na 2–3 typech zdrojů energie.

Každá z uvedených skupin je rozdělena na odrůdy podle principu činnosti, způsobu instalace a dalších kritérií. Zkontrolujeme stávající kotle a poskytneme řadu užitečných doporučení.

Odrůdy plynových kotlů

Pro organizaci vytápění v soukromých domech se prodávají 3 typy jednotek využívajících zemní plyn:

  1. Atmosférický. Spalovací komora je otevřená, spalovací vzduch je odebírán z kotelny. Efektivita práce je v rozmezí 86 … 88%.
  2. Nasávaný (jinak – přeplňovaný). Vzduch je vháněn do uzavřeného topeniště ventilátorem ovládaným elektronickým obvodem. Účinnost kotlů je 90 … 93%.
  3. Kondenzace. Konstrukčně jsou podobné ohřívačům s turbodmychadlem, ale výměník tepla a hořák jsou navrženy tak, že v určitém režimu kotel využívá latentní teplo spalování paliva. Účinnost – 95%.

Odkaz. Všechny generátory tepla jsou schopné spalovat 2 druhy paliva – zemní plyn a zkapalněnou směs propan -butan (LPG). Chcete -li přejít na LPG, vymění se trysky paliva a nastaví se automatizace.

Odrůdy plynových topných jednotek

Kotle jsou vyráběny ve stěnových, podlahových a parapetních verzích. První skupinu tvoří hotové minikotelny vybavené vlastní expanzní nádrží a čerpadlem. Druhým typem jsou jednotky s vysokým výkonem nebo jednotky, které nejsou závislé na elektřině. Parapetní modely jsou umístěny v blízkosti vnější stěny, komín je vyveden přímo do ulice.

Není snadné udělat správnou volbu mezi širokou nabídkou plynových ohřívačů vody. Naše doporučení jsou:

  1. Pokud máte omezený rozpočet, pořiďte si atmosférický nástěnný kotel. Ale pamatujte – ohřívače s otevřenou komorou potřebují tradiční komín.
  2. Ke spolupráci s gravitačním systémem budete potřebovat energeticky nezávislou venkovní jednotku atmosférického typu.

    Sekční plynový atmosférický kotel

    Energeticky nezávislé podlahové topení vybavené jednostupňovým hořákem, mechanickým bezpečnostním zařízením EuroSIT a litinovým výměníkem tepla

  3. Je lepší dát tlakový generátor tepla do bytu nebo na chatu bez hotového komína. Organizujte odstraňování produktů spalování koaxiální trubkou položenou přes vnější stěnu.
  4. Chcete-li dodat horkou vodu 1-2 spotřebitelům, kupte si dvouokruhový model. Pokud je průtok v síti TUV velký, bude zapotřebí nepřímý ohřívací kotel připojený ke konvenčnímu jednokruhovému ohřívači.
  5. Podívejte se na podrobný popis všech plynových ohřívačů uvedený v samostatném článku.

Kondenzační kotel je nejhospodárnější mezi zařízeními využívajícími plyn. Nevýhodou jednotky je složitost, vysoké náklady na zařízení a jeho opravu.

Elektrické instalace teplé vody

Vlastností jakéhokoli typu elektrických kotlů je vysoká účinnost dosahující 99%. Druhým pozitivním bodem jsou nízké náklady na instalaci a pořízení samotných ohřívačů. Jednotky by měly být použity jako pomocné zdroje tepla pracující v noci s poloviční rychlostí světla.

Existují 3 typy elektrických kotlů (všechny jsou nástěnné):

  1. S tradičními trubkovými ohřívači – topnými články. Moderní zařízení jsou vybavena expanzní nádrží a oběhovým čerpadlem.
  2. Elektroda. K ohřevu chladicí kapaliny dochází v důsledku chemické reakce vyplývající z průchodu proudu vodní vrstvou mezi 2 elektrodami.
  3. Indukce. Zde je chladicí kapalina ohřívána ocelovým jádrem utěsněné cívky, která v ní vytváří vířivé proudy..

Mini kotelna s topnými články

Řez generátorem tepla s trubkovými ohřívači (TEN)

Pro instalaci elektrického vytápění je lepší vzít klasický kotel topného tělesa, který nevyžaduje vážné potrubí. Zařízení je spolehlivé a snadno opravitelné – spálené topné těleso můžete vždy vyměnit sami. Indukční generátor tepla je drahý a v případě poruchy jej nelze obnovit a elektroda je vysoce závislá na obsahu soli v chladicí kapalině.

Rada. Neposlouchejte prodejce, kteří indukční kotle označují za energeticky účinné. Všechny elektrické instalace ohřívají vodu stejně efektivně – ztráty nepřesahují 2%, zbytek energie se přemění na teplo.

Klasifikace kotlů na tuhá paliva

Pro vytápění venkovských chat se používají 3 typy jednotek na tuhá paliva:

  • přímé spalování – atmosférické a přeplňované turbodmychadlem;
  • pyrolýza;
  • automatické pelety a uhlí.

O účinnosti kotlů TT koluje mnoho mýtů. Výrobci pyrolýzních tepelných generátorů uvádějí účinnost 85–86%, pelety – až 90%. Ve skutečnosti jsou ukazatele mnohem skromnější: tradiční jednotky spalující dřevo – 75%, pyrolýza – 75%, kotle na pelety a uhelné štěpky – až 86%.

TT-kotel přímého spalování v řezu

Zařízení přímotopného kotle s ohnivzdorným výměníkem

Odkaz. Kromě uvedených typů ohřívačů existují kotle TT s dlouhým spalováním se zvýšenou velikostí topeniště. Jak odlišit takové instalace od klasických generátorů tepla na dřevo, přečtěte si příslušnou publikaci.

Doporučení pro výběr kotle na tuhá paliva:

  1. Pro spalování dřeva, uhlí a briket je perfektní ocelové zařízení s přímým spalováním vybavené regulátorem tahu řetězu. Přeplňované jednotky jsou automatizované a spalují dřevo lépe, ale závisí na elektřině.
  2. Dávejte pozor na objem pece tradičního kotle – doba spalování závisí na tomto indikátoru.
  3. Automatizované jednotky na pelety jsou dobrým řešením pro milovníky pohodlného vytápění. Nemusíte štípat a nosit palivové dříví, odstraňovat uhelný prach, stačí čistit pec a hořák každý týden.
  4. Nezahrávejte si s pyrolýzními kotli TT, jsou a priori dražší než konvenční, náročné na kvalitu paliva, navíc spotřebovávají elektřinu.
  5. Pokud plánujete topit uhlím, vyhněte se modelům s vodou naplněnými rošty. Teplotní rozdíl vytváří na povrchu roštu tvrdou krustu, kterou není snadné srazit.

Trubkový rošt

Grizzly rošt TT-kotle z trubek naplněných chladivem

Při výběru generátoru tepla pamatujte na staré přísloví „lakomec platí dvakrát“. Je lepší vzít si kvalitní klasický aparát s litinovým výměníkem tepla než levný „peletovací stroj“ s elektronikou neznámého původu..

Dieselové a kombinované modely

Toto topné zařízení se používá mnohem méně často než plynové, dřevěné a elektrické kotle. Motorová nafta je dražší než jiné zdroje energie a zpracování ropy je specifické palivo, které zjevně není vhodné pro běžného majitele domu. V souladu s tím jsou taková topná zařízení provozována pouze za určitých podmínek, kdy je omezen přístup k jiným zdrojům..

Vícepalivové kotle od různých výrobců kombinují 2–3 zdroje energie, například palivové dřevo + elektřina, plyn + uhlí. Výhoda: koupíte jeden generátor tepla, ale získáte dva. Nevýhoda: jednotka se nemůže pochlubit vysokou účinností a funkčností. Na fotografii je zobrazena nejpopulárnější možnost – kotel TT vybavený blokem topných článků pro elektrický ohřev vody po zhasnutí plamene v ohništi.

Boční pohled a podélný řez ohřívačem

Výpočet výkonu generátoru tepla

Chcete -li vybrat kotel pro výkon, měli byste zjistit zatížení domácího topného systému. To znamená, vypočítat tepelné ztráty budovy. Navrhujeme tento ukazatel vypočítat zjednodušeně:

  1. Pokud je obývací pokoj oddělený od ulice jednou stěnou s 1 okenním otvorem, pak se spotřebuje 0,1 kW tepla k ohřevu čtverečního metru plochy.
  2. Místnost se dvěma vnějšími stěnami (roh) a 1 oknem – 0,12 kW / m².
  3. Totéž, se 2 světlíky – 0,13 kW / m².

Důležitá nuance. Výpočet se provádí pro každou místnost zvlášť, poté se výsledky sečtou.

Výběr specifických tepelných charakteristik

Algoritmus je vhodný pro budovy s výškou podlahy až 3 metry. Pokud jsou stropy vyšší, spotřeba tepla se vypočítá podle objemu místnosti. Proto je v místnosti s 1 plotem a oknem hodnota považována za 35 W / m³ objemu, v rohové místnosti – 40 W / m³, v rohové místnosti se dvěma otvory – 45 W / m³.

Po určení potřeby domu pro tepelnou energii vybereme výkon kotelny podle pokynů:

  1. Výkon jednotky pracující pouze pro vytápění se bere s rezervou 20%. To znamená, že zjištěné množství tepla vynásobíme faktorem 1,2.
  2. Generátor tepla zajišťující dodávku teplé vody musí být odebrán s rezervou 50% (koeficient 1,5).
  3. U kotlů TT jsou rostoucí faktory 1,5, respektive 2..

Pokud žijete v oblasti s mírným jižním podnebím, pak by koeficienty neměly být použity. A naopak, obyvatelé severních oblastí by měli zvýšit počáteční hodnotu tepelných ztrát 1,5–2krát.

Specifické tepelné charakteristiky podle objemu

Výpočet tepelných ztrát podle objemu obytných prostor

Pokyny k instalaci kotle

Přísné požadavky jsou kladeny pouze na instalaci plynových ohřívačů. Při instalaci jakýchkoli tepelných generátorů však doporučujeme dodržovat tato pravidla:

  1. Zařízení s výkonem až 60 kW je povoleno umístit do kuchyně se stropem 2,5 m (minimum). Do technické místnosti jsou odvezeny výkonnější jednotky – vnitřní, přistavené nebo volně stojící.
  2. Požadavek na větrání v peci je trojnásobek výměny vzduchu, to znamená, že množství přiváděného a odváděného vzduchu se rovná třem objemům místnosti za 1 hodinu. Okno do kuchyně je vybaveno oknem.
  3. Při umístění podlahového kotle dodržujte minimální technologické průchody – před 1,25 m, po straně – 60 cm, vzadu – 250 mm od nejbližší stavební konstrukce, jak je znázorněno na fotografii.Umístění ohřívače na malém prostoru
  4. Odsazení od nástěnného generátoru tepla ke stěnám nebo skříním je 20 cm z boku, 45 cm shora, 300 mm zespodu. Před zavěšením na dřevěnou zeď je položen ochranný plech střešní oceli.Schémata topného systému: fotografie, odborné rady
  5. Výška komína je 5 m, počítá se z roštu nebo plynového hořáku, nikoli ze země. Hlava trubky nesmí spadnout do oblasti větrné podpory střechy.
  6. Maximální počet otáček komína je 3, vzdálenost od potrubí k hořlavým konstrukcím je 0,5 m.

Vyjasnění. Dvouplášťové komíny sendvičového typu mohou být umístěny ve vzdálenosti 38 cm od dřevěných stěn a stropů.

Potrubí generátoru tepla závisí na spotřebovaném palivu. Vysoce účinné kotle – plynové, naftové – jsou k systému připojeny přímo uzavíracími ventily. Verze stojící na podlaze jsou navíc vybaveny externí expanzní nádobou a čerpadlem.

Schéma systému proti zamrzání

Typické schéma potrubí pro dvouokruhový nástěnný generátor tepla

Jednotky na pevná paliva musí být chráněny před zpětným tokem za studena a před kondenzací, k dispozici je malý kotelný okruh s třícestným směšovacím ventilem. Poznámka: čerpadlo je vždy instalováno uvnitř okruhu, na přívodním nebo vratném potrubí – žádný rozdíl. Podrobnosti o schématech potrubí jsou uvedeny v pokynech pro připojení kotlů TT..

Kanonické schéma zapojení

Důležité! V uzavřeném tlakovém systému existuje vždy bezpečnostní skupina – tlakoměr, automatický odvzdušňovací ventil a pojistný ventil. Místem instalace je přívodní potrubí na výstupu z kotle. Aby se zabránilo vniknutí nečistot a písku do výměníku tepla, je na zpátečce před ohřívačem umístěn filtr – jímka.

Jak vyrobit dvoutrubkový systém?

Rozložení topných trubek v soukromém domě: schémata

Aby se zabránilo výraznému ochlazení chladicí kapaliny při pohybu po domě, bylo vyvinuto dvoutrubkové schéma zapojení.

Znamená to dodávku vody do každého radiátoru jedním potrubím a odvodnění a dodávku zpět do kotle druhým potrubím.

Každý radiátor je zásobován teplem jednotlivě a nezávisí na ostatních.

Podle způsobu pohybu chladicí kapaliny se dvoutrubková schémata liší v:

  • gravitace – chladicí kapalina se pohybuje působením tepelné konvekce;
  • cirkulační (tlak) – k jeho pohybu je nainstalováno oběhové čerpadlo.

Nainstalujte a připojte radiátory

S kolektorovým obvodem každý rozumí. Existuje rozdělovač s výkony podle počtu radiátorů. Každý z nich je připojen odděleně od samotného kolektoru s nejtenčí trubkou 16 mm.

Pro větší úsporu materiálu spojujeme dvoupatrový dům pomocí dvouramenného schématu. Každý výstup z kolektoru bude stoupačkou pro jedno patro. Z kolektoru propojujeme takzvané stoupačky podlažími. Abychom pochopili, jak správně provádět vytápění v soukromém domě a vypočítat průměry potrubí, obracíme se na teorii.

Jak víme, pro příjemnou teplotu v domě v průměru potřebujeme zajistit tepelný výkon topného systému v 1 kW na 1 metr čtvereční plochy se standardní výškou stropu 2,5-2,7 m.

Průtok kapaliny v trubkách by měl být v rozmezí 0,4 – 0,6 m / s, pak bude tepelný výkon, který tyto trubky mohou přenášet, (pro síťovaný polyetylen / PPR mm):

16/20 mm (ext. 12) – 3,7-5,5 kW (2 – 4 radiátory);

20/25 mm (ext. 15) – 5,7-8,7 kW (4 – 6 radiátorů);

25/32 mm (ext. 20)-10,2-15,3 kW (6-10 radiátorů);

32/40 mm (ext.25) – 16-24 kW (10-16 radiátorů).

Výpočet je převzat z tabulky shody rychlosti s množstvím tepelného výkonu.

Pokud je tedy podlahová plocha až 100 metrů čtverečních. pak nám na podlahu stačí přinést stoupačku z potrubí o průřezu 25 mm pro zesítěný polyetylen a 32 mm pro PPR. Dále snížením výkonu zmenšíme průměr potrubí tímto způsobem:

Rozložení topných trubek v soukromém domě: schémata

Co je třeba vzít v úvahu při vlastní instalaci

Kromě kotle, potrubí a radiátorů je při provádění nezávislé distribuce ohřevu vody v soukromém domě nutné připravit související spotřební materiál: montážní držáky, adaptéry, gumová těsnění a další drobnosti, které jsou vždy potřebné během instalačních prací do topení. Navíc při práci vlastníma rukama musíte dodržovat následující pravidla:

  • je vhodné umístit topné baterie pod parapety;
  • mezera mezi povrchem podlahy a baterií by neměla být menší než 10 cm;
  • všechny radiátory ve všech místnostech musí být umístěny na stejné úrovni;
  • žebra baterií musí být vždy svislá;
  • v topném systému je v nejnižším bodě vždy nainstalován vypouštěcí ventil pro odstranění chladicí kapaliny.

Po dokončení všech instalačních prací se topný systém naplní vodou a provede se zkušební provoz. Když se radiátory zahřejí a v systému se objeví maximální tlak, zkontroluje se těsnost potrubních spojů s radiátory a dalšími prvky ohřevu vody. Pokud je zjištěna jakákoli závada, topení se vypne, voda se vypustí a porucha se opraví.

Po seznámení se všemi jemnostmi a funkcemi zařízení systému ohřevu vody bude každý schopen provést vlastní instalaci v soukromém domě s vlastními rukama. Hlavní věc je, že připojení všech komponent je provedeno v souladu se všemi bezpečnostními požadavky. Pokud je nainstalováno plynové zařízení, první spuštění kotle by měl provádět pouze odborník, protože plyn je výbušné palivo a jakékoli chyby mohou vést k vážným následkům..

Doporučení pro pokládku topných trubek

Instalace hlavních potrubí v prostorách se provádí otevřeným a skrytým způsobem. Otevřené pokládání zahrnuje připevnění potrubí ke stavebním konstrukcím, nejčastěji ke stěnám, a je nejlevnější. Pro zapuštěnou montáž existuje několik možností:

  • pokládka potrubí do podlahového potěru;
  • pokládka trubek v branách vyrobených z materiálu stěn;
  • upevnění kolektorů na stěnách nebo ve výklencích za sádrokartonem nebo jinými materiály;
  • pokládka dálnic za falešným stropem.

Poslední 2 možnosti jsou vyrobeny z trubek vyrobených z jakýchkoli materiálů, jediným doporučením je zajistit přístup k nim, aby v případě nehody nemusel být zničen veškerý dokončovací materiál. Pokud jde o monolitizace dálnic do potěru nebo stěny, jsou pro tento účel vhodné výrobky z kovoplastu a zesítěného polyetylenu. Při plánování pokládky trubek v podlaze je nutné pod nimi izolovat základnu, jinak část tepla půjde do suterénu nebo jen do země. Pokud to nelze provést, musí být potrubí pokryto tepelně izolační vrstvou o tloušťce nejméně 20 mm..

Při vkládání kovového plastu do potěru nebo do zdi byste neměli vkládat spoje na tvarovky, zejména skládací. To je plné netěsností, v důsledku čehož bude celá stěna vlhká. Skryté rozvody vytápění polypropylenovými trubkami jsou vyrobeny pouze pro sádrokartonové konstrukce, nedoporučuje se je pokládat do potěru kategoricky.

Hlavní součásti konstrukce se dvěma trubkami

Dvoutrubkové topné schéma pro dům lze provést pomocí nucené nebo přirozené cirkulace kapaliny. To je určeno především typem vedení potrubí. Zde se rozlišuje spodní kabeláž a horní..

Ve verzi s horním uspořádáním je potrubí ve výšce. To poskytuje dostatečný tlak, aby topné médium přirozeně cirkulovalo v systému. Horní metoda má estetický vzhled.

V druhém případě je přívodní potrubí umístěno pod prahem. Současně je instalace expanzní nádrže zjednodušena a lze ji instalovat na všechna místa, která jsou nad umístěním přímého potrubí..

Vyvstává však otázka zajištění normální cirkulace chladicí kapaliny, které není přirozeně dosahováno. Chcete -li to provést, nainstalujte oběhové čerpadlo.

Jednou z nejlepších možností návrhu je rozdělit potrubí na dvě samostatné části, z nichž každá má vlastní vratnou a rovnou trubku..

Aby teplota chladicí kapaliny nepoškodila oběhové čerpadlo, je obvyklé ji instalovat na vratné potrubí. Pokud jde o expanzní nádrž, její umístění v systému do značné míry závisí na typu. Pokud je vybrána membránová nádrž a je vybavena uzavřenou komorou, lze ji namontovat kdekoli, ale většinou se provádí v blízkosti kotle..

Pokud jste se rozhodli pro otevřený model, měl by být umístěn na vyšší úrovni než přímé potrubí. Zabráníte tak přetížení vzduchu..

Radiátory jsou připojeny několika způsoby:

  1. Postranní.
  2. Úhlopříčka.
  3. Dolní.

První dvě možnosti jsou nejúčinnější. Pokud mají radiátory nízkou výšku, pak se zde používá spodní připojení..

Schémata topného systému: fotografie, odborné rady

Možnosti připojení radiátoru

Rozvody topení pro vlastní potřebu v soukromém domě

Schémata topného systému: fotografie, odborné rady

Topný systém předpokládá, že tepelné ztráty jsou minimalizovány a tepelný výkon zůstává maximalizován. Při návrhu systému musíte také vzít v úvahu množství použitých materiálů, model kotle a typ baterií. Abyste mohli takový projekt provádět sami, není nutné mít odpovídající školení, stačí znát některá pravidla, podle kterých se můžete úspěšně připravit a provést instalaci vytápění v soukromém domě vlastními rukama.

Před nákupem materiálu a přípravou do práce se nejprve rozhodněte, jaký typ topného systému budete používat, vyberte příslušný kotel a radiátory. Poté je nutné vypracovat projekt a teprve poté přistoupit k získání materiálu a instalaci.

Volba zdroje tepla

Příklad instalace kotle

Kotel je hlavním prvkem pro výrobu tepelné energie. Hlavní kritérium pro výběr generátoru tepla závisí na druhu paliva jako zdroj jeho provozu. Výkon kotle se vypočítává podle několika faktorů:

  1. Objem vytápěných prostor.
  2. Klimatické vlastnosti regionu.
  3. Tloušťka vnější stěny.
  4. Přítomnost tepelné izolace hlavních konstrukčních prvků budovy.
  5. Přítomnost suterénu a podkroví.

Při výběru topného kotle je důležité věnovat pozornost přizpůsobení vybraného modelu domácím podmínkám a přítomnosti certifikátu kvality.

Schémata instalace topného systému v soukromém domě

Tento typ zapojení je levnější a jednodušší. Systém je postaven ve formě prstence – všechny baterie jsou navzájem propojeny v sérii a horká voda se pohybuje z jednoho radiátoru do druhého a poté znovu vstupuje do kotle.

Schémata topného systému: fotografie, odborné rady

Jak vidíte na obrázku, všechny baterie jsou zapojeny do série a chladicí kapalina prochází každou z nich..

Toto schéma vytápění je velmi ekonomické, jeho instalace a návrh je jednoduchý. Má to ale jednu významnou nevýhodu. Je tak závažný, že mnozí odmítají takové zapojení a dávají přednost dražšímu a složitějšímu dvoutrubkovému. Problém je v tom, že jak chladicí kapalina postupuje, postupně se ochladí. Do poslední baterie bude voda téct mírně teplá. Pokud se zvýší výkon kotle, první radiátor příliš zahřeje vzduch. Taková nerovnoměrná distribuce tepla nás nutí opustit jednoduchý a levný jednotrubkový systém..

Můžete se pokusit dostat se z obtížné situace zvýšením počtu sekcí posledního radiátoru, ale to není vždy efektivní. Závěr proto sám naznačuje, že jedno trubkové vedení lze použít v případě, kdy počet baterií zapojených do série není větší než tři.

Někteří se ze situace dostanou následovně: ke kotli připojí čerpadlo, čímž donutí vodu k násilnému pohybu. Kapalina nemá čas vychladnout a prochází všemi radiátory, téměř bez ztráty teploty. Ale i v tomto případě na vás čekají některé nepříjemnosti:

  • čerpadlo stojí peníze, což znamená, že náklady na instalaci systému se zvyšují;
  • spotřeba elektřiny se zvyšuje, protože čerpadlo je napájeno elektřinou;
  • pokud je elektřina vypnutá, v systému nebude žádný tlak, což znamená, že nebude ani teplo.

Dvoutrubkový systém

Schémata topného systému: fotografie, odborné rady

Horká voda je dodávána jedním potrubím a chlazená voda druhým. Tím je zajištěno rovnoměrné rozložení tepla mezi všechny baterie..

Taková distribuce vytápění v soukromém domě bude mnohem efektivnější a lepší než jedno-trubková. Přestože je jeho provedení nákladnější a instalace je náročnější, umožňuje vám rovnoměrnou distribuci tepla mezi všechny baterie, což pomůže vytvořit příjemné prostředí. Na rozdíl od jednotrubkové je v tomto zapojení pod každým radiátorem vedeno teplovodní potrubí a ochlazená kapalina jde zpětným potrubím do kotle. Vzhledem k tomu, že chladivo je dodáváno do všech baterií najednou, tyto se zahřívají stejně.

Tento systém není o nic složitější než ten první, budete si muset koupit více materiálů, protože ke každému radiátoru bude muset být dodáno potrubí.

Dvoutrubkový systém může fungovat dvěma způsoby:

Schémata topného systému: fotografie, odborné rady

Paprskové vedení je starší. V této verzi je napájecí potrubí instalováno v horním bodě domu, po kterém jsou pro každou baterii položeny potrubí. Díky tomuto návrhu byl obvod pojmenován – paprsek.

První schéma funguje následovně: v podkroví je nutné nainstalovat kolektor (speciální zařízení sestávající z mnoha trubek), které distribuuje chladicí kapalinu topnými trubkami. Na stejném místě musíte nainstalovat uzavírací ventily, které odpojí obvody. Tento design je docela pohodlný, usnadňuje opravu celé linky a dokonce i samostatného chladiče. Přestože je schéma spolehlivé, má jednu významnou nevýhodu – komplexní instalaci s velkým množstvím materiálů (uzavírací ventily, potrubí, senzory, řídicí zařízení). Uspořádání kolektorů topných trubek je podobné radiálnímu, ale složitější a účinnější.

Výběr zařízení pro vytápění soukromého domu

Schémata topného systému: fotografie, odborné rady

V místech, kde dochází k přerušení dodávky hlavního druhu paliva, se doporučuje instalovat univerzální topné kotle.

Na trhu je obrovský sortiment kotlů. Dokonce se objevily hybridní kotle schopné provozu například na plyn i dřevo. Volba tedy závisí čistě na vašich preferencích a potřebách. Dražší budou samozřejmě kotle s plnou sadou automatizace a hybridů. První z nich se více než vyplatí vysokou účinností a druhý svou univerzálností..

Poradit konkrétní model není možné, protože různá zařízení mají různé síly. Vyberte si ten, který je pro vaše podmínky nejvhodnější, nicméně zkuste vybrat kotel tak, aby jeho provoz nebyl nákladný. Pokud používáte dřevo, je lepší zvolit model na dřevo. Pokud je dodáván plyn, použijte plynový model.

Vypracujeme projekt vytápění

Chcete -li provádět vytápění v soukromém domě vlastními rukama, budete určitě potřebovat projekt. Musí být složen v následujícím pořadí:

  1. Nejprve nakreslete dům.
  2. Poté zónujte dům a určete stupeň pohodlí každé místnosti..
  3. Vypočítejte tepelné ztráty pro všechny místnosti samostatně.
  4. Navrhněte umístění baterií v každé místnosti.
  5. Určete požadovaný počet sekcí pro každý radiátor.
  6. Vyberte schéma vytápění.
  7. Vypočítejte výkon kotle, požadované množství materiálu (záběry potrubí, počet odpališť, ventilů, automatizace atd.).

Správná distribuce tepla vám nejen pomůže cítit se doma, ale může také ušetřit nějaké peníze. Jakou teplotu je tedy lepší odolat v různých místnostech:

Schémata topného systému: fotografie, odborné rady

Správně naplánujte tepelné zóny vašeho domova, abyste v něm mohli pohodlně pobývat.

  1. Celková komfortní teplota by se měla pohybovat mezi 20-24 stupni.
  2. Pro ložnici je lepší mírně zvýšit teplotu a nastavit ji v rozmezí 22-25 stupňů.
  3. V koupelně, umývárně, pokoji pro hosty a místnostech, kde jste většinu času, bude teplotní rozsah od 21 do 24 stupňů.
  4. Pro jídelnu, kuchyň, studii je lepší snížit teplotu na 18-22 stupňů.
  5. Pro chodbu, garáž a průchozí prostor můžete nastavit limit na 12 stupňů.

Výpočet lze zjednodušit tím, že se nezohlední vnitřní výměna tepla mezi místnostmi. Při výpočtu je důležité určit počet vnějších stěn a rohů, tam dochází k největším ztrátám. Ztrátu lze vypočítat tak, že vezmeme data z níže uvedené tabulky a vynásobíme je tloušťkou stěny..

Pomocí schématu připojení s jednou trubkou

Schéma ohřevu vody v soukromém domě pomocí jednoho potrubí pro dodávku horké a odebírání chlazené vody se nazývá jednorutové. Hlavní výhodou takového systému je minimalizace délky potrubí..

Hlavní výhody této možnosti:

  • nejnižší náklady na nákup prvků topného systému;
  • nejjednodušší a nejrychlejší instalace;
  • nejnižší riziko nehody.

Hlavní nevýhodou jednorúrkového vytápění je postupné snižování teploty vody, která postupně prochází všemi radiátory v okruhu.

Proto je nutné použít o něco větší povrch posledních radiátorů (více kolen), což často neguje nákladový přínos z minimalizace délky potrubí.

Kromě toho kvůli této nevýhodě existují omezení pro jeden okruh pro počet připojených radiátorů. Pokud je jich příliš mnoho, pak tyto prakticky nevydávají teplo ve směru pohybu chladicí kapaliny..

Při výpočtu přenosu tepla navíc vzniká problém. Zde je třeba mít na paměti, že odpojení prvních radiátorů od topného systému vede ke zvýšení teploty vstupní vody pro další zařízení..

Je zbytečné používat schémata s jednou trubkou se svislým spodním vedením, protože délka trubek bude stejná jako u verze se dvěma trubkami, což eliminuje všechny výhody, ale ponechává nevýhody.

Spodní vedení jedné trubky a dvou trubek

Pokud k návratu chladicí kapaliny dojde po stejné trase jako přívod, pak je celková délka potrubí pro obě možnosti prakticky stejná

Připojení ohřívače se zpravidla provádí obtokem, aby bylo možné vypnout kterýkoli z nich bez zastavení oběhu vody v okruhu.

Chcete -li ušetřit na kohoutcích, nemůžete obejít vodu přes větev, ale pak budete muset zastavit provoz této části systému a vypustit vodu, pokud potřebujete vyměnit nebo opravit chladič.

Nejekonomičtější možností je použít jednu ocelovou trubku o průměru 1,5-2 palce bez topných radiátorů. Díky absenci kohoutků a armatur je takový systém také nejpraktičtější díky minimalizaci rizika úniku vody nebo průlomů..

Připojení k systému distribučního potrubí

V poslední době oblíbeným způsobem organizace ohřevu vody je takzvané „paprskové schéma“ pomocí distribučního potrubí.

Tato metoda zapojení funguje spolehlivě pouze při dobrém tlaku vody v systému, proto se nepoužívá s přirozenou cirkulací..

Radiační schéma pro vytápění domu

Elektroinstalace paprsku zahrnuje připojení každého ohřívače (nebo jeho malé skupiny) přímo k rozvodnému potrubí, které distribuuje horké a sbírá chlazenou vodu

Chyby vzniklé během instalace

Nejčastější chyby autonomního topného zařízení soukromého domu:

  1. Nesprávný výpočet požadovaného výkonu generátoru tepla.
  2. Nesprávně provedené potrubí kotle.
  3. Špatně zvolený topný okruh.
  4. Nesprávné umístění radiátorů topení.
  5. Použití trubek špatného průměru.
  6. Plnění potrubí místo vody nemrznoucí směsí (typ nemrznoucí směsi)

Aby domácí topná síť poskytovala soukromému domu teplo v dostatečném množství, je třeba mít na paměti, že výpočty hlavních parametrů systému jsou správné..

Pokusy ušetřit na součástech a zjednodušit topnou konstrukci dávají negativní výsledky a poté místo kvalitního vytápění místnosti bude v zimě nutné zcela vyměnit topný systém. Proto je lepší, než začnete topit vlastníma rukama a dělat technické chyby, poradit se s odborníky nebo si objednat instalaci autonomního vytápění na klíč.

Připojení kotle na tuhá paliva, dvoutrubkového topného okruhu s antikondenzační jednotkou v rámovém domě:

Modelování optimální geometrie obrysu

Pro jeden soukromý dům může být navrženo několik uzavřených vodních okruhů, které budou vytápět různé místnosti. Mohou se od sebe výrazně lišit typem zapojení..

Při navrhování vycházejí především z provozuschopnosti systému a také z optimální geometrie z hlediska minimalizace nákladů, snadné instalace a schopnosti osadit topná tělesa do návrhu prostor..
