Installasjon av en kjele i et varmesystem: beskrivelse av konstruksjonen, spesifikasjonene for installasjon og drift

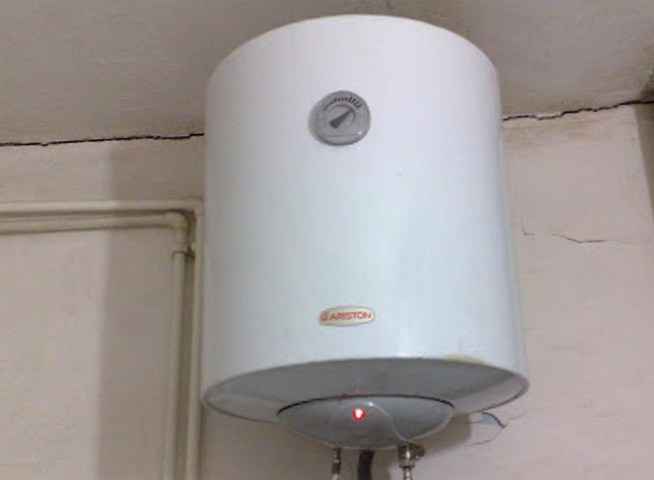

En varmtvannsbereder er installert i nesten alle hus eller leiligheter. Og før eller siden dukker det opp et rimelig spørsmål – kan det brukes til oppvarming? For å løse det må du kjenne detaljene i driften og driften av denne enheten. La oss analysere i hvilke tilfeller kjelen brukes i varmesystemet i et privat hus: ordninger, beregninger, tilkobling.

Kjel som kilde til vannoppvarming

En klassisk kjele er en forseglet beholder med et elektrisk varmeelement inni. For å koble til vannforsyningssystemet har strukturen 2 rør. Kan en lignende kjele brukes i varmesystemet til et privat hus?

Akk, den har ikke de riktige egenskapene som er nødvendige for organisering av autonom varmeforsyning. For normal drift må en kjele for oppvarming av et privat hus ha svært høy effekt. I gjennomsnitt vil 10 m² boareal kreve 1 kW termisk energi. De. for å levere varme til et hus på 100 m², kreves en kjelemodell med en minimumseffektverdi på 10 kW. Produsenter produserer ganske enkelt ikke slike modeller..

Hvis du bruker en kjele til å varme en sommerhus med et lite område, kan du støte på følgende problemer:

• Høy treghet. I gjennomsnitt er en tank 100 liter. med et varmeelementeffekt på 2 kW, vil det varme opp til en temperatur på + 75 ° C i 1,5-2 timer. I dette tilfellet vil sirkulasjon være umulig, siden det bare vil øke oppvarmingstiden;
• Stort tankvolum. I teorien gjør det det mulig å bruke kjelen til oppvarming og varmtvannsforsyning. Imidlertid vil det konstante inntaket av vann og påfyll av systemet utenfra føre til ujevn oppvarming av kjølevæsken;
• Høyt energiforbruk. Før du lager oppvarming fra en kjele, er det nødvendig å beregne effekten. Det må huskes at bruk av det i varmtvannsforsyning vil føre til permanent varmeelementer. Dette vil øke energikostnadene..

Så hvorfor er det flere og flere ordninger på nettverket der oppvarming utføres ved hjelp av en kjele? Tross alt er det mye mer rasjonelt å bruke en elektrisk kjele til dette. Det handler om feil terminologi. I vannoppvarming er det mulig å installere såkalte indirekte oppvarmingstanker, som strukturelt ligner kjeler. For å unngå ytterligere forvirring vil vi også kalle dem kjeler..

Hvis det er et ønske om å installere en klassisk kjele som hovedvarmeelement, kan det være problemer med produsentens garanti. Dette skyldes en feil på enheten..

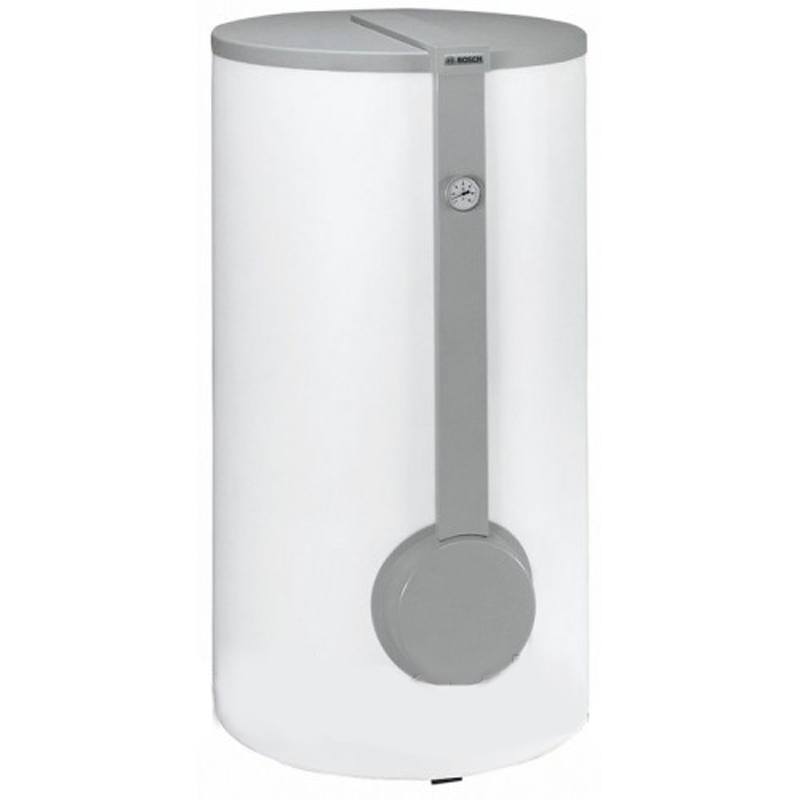

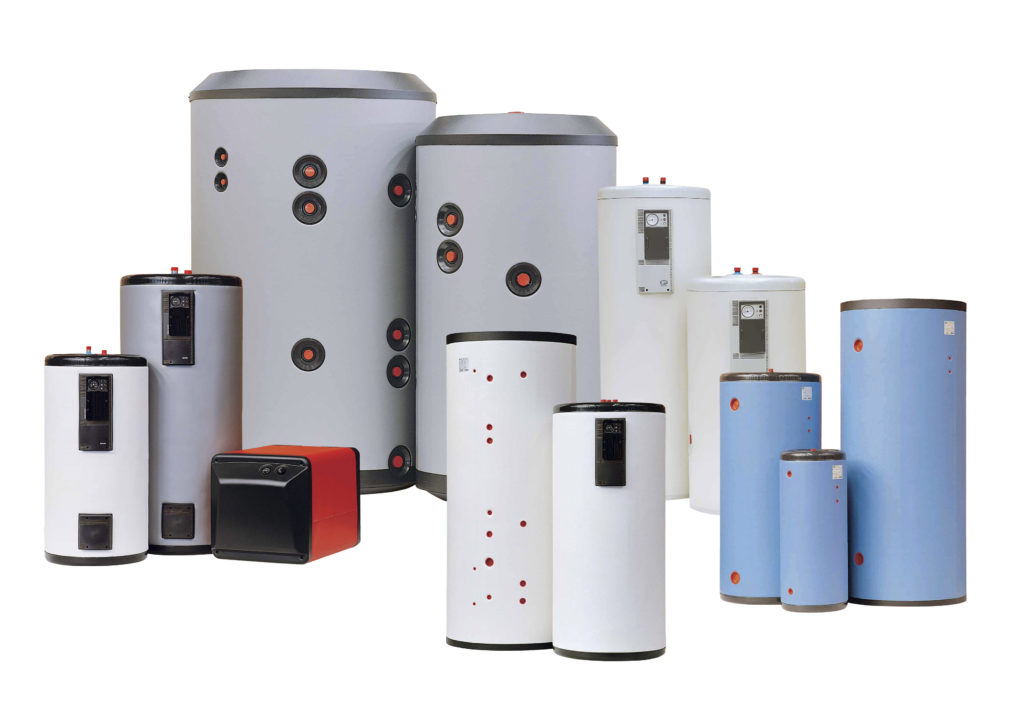

Lagertank som et alternativ til den tradisjonelle kjelen

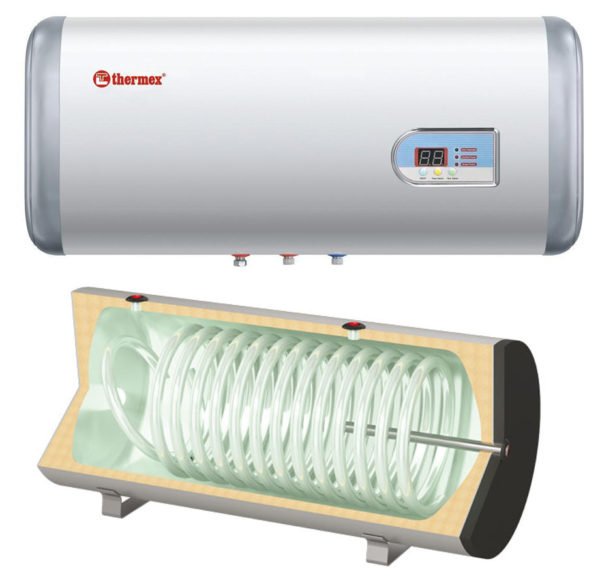

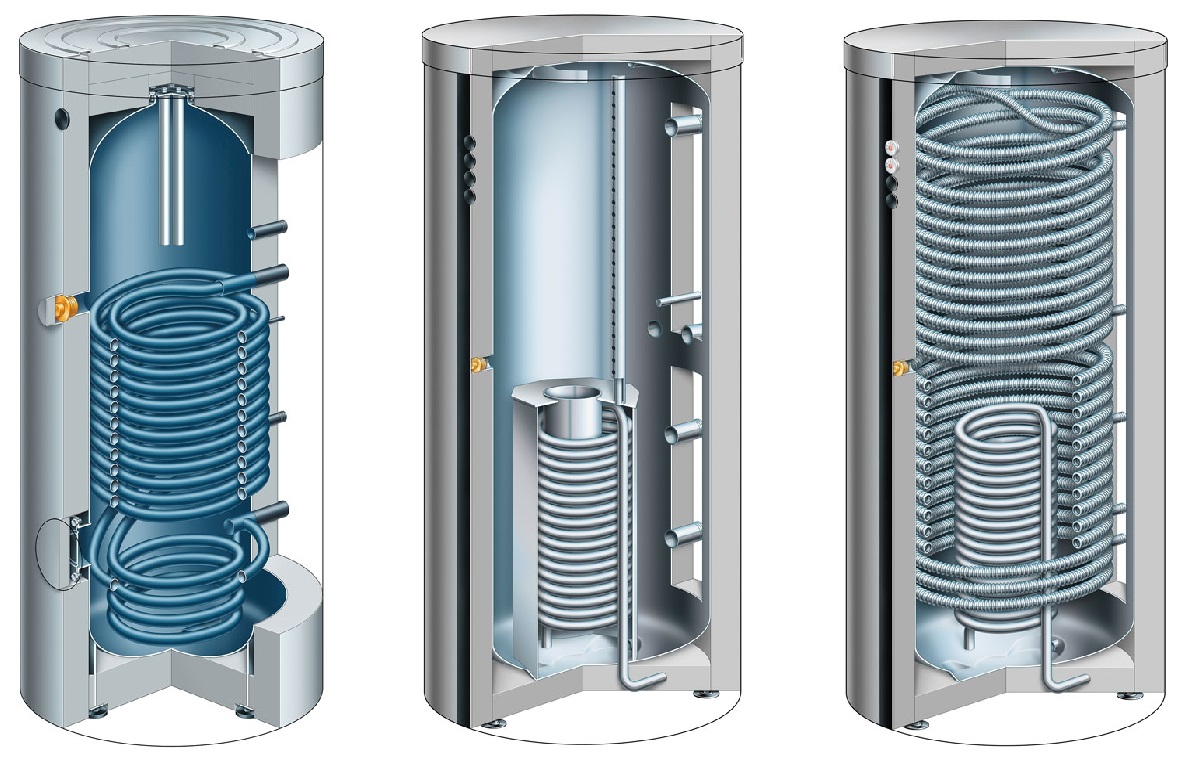

Indirekte oppvarmingstank design

Lagertanken ligner strukturelt nesten helt på en klassisk kjele. Forskjellen ligger i de interne rørene som kobles til varmesystemet. I dette tilfellet er det nødvendig å løse spørsmålet – hvorfor trenger du en kjele i varmesystemet??

Korrekt organisert oppvarming gjennom kjelen forutsetter at dette elementet vil utføre funksjonen til en varmeakkumulator. Vannet i tanken mottar varmeenergi gjennom en intern spole som er koblet til varmesystemet. Etter at kjelen er slått av, vil den omvendte prosessen finne sted – en økning i temperaturen på kjølevæsken fra vannet i kjelen.

I tillegg, etter at riktig tilkobling av kjelen til varmesystemet er utført, vil den kunne utføre følgende funksjoner:

• Organisering av varmtvannsforsyning. Siden væsken fra beholderen ikke kommer i kontakt med kjølevæsken, kan den brukes på gården. Men for dette er det nødvendig å gjøre den riktige beregningen av kjelens effekt for oppvarming av huset, slik at dette ikke påvirker parametrene til varmeforsyningen;
• Oppvarming av vann ved hjelp av et innebygd varmeelement. Dermed er det mulig å opprettholde varmenivået til kjølevæsken selv med en inaktiv kjele. Dette kan bare gjøres ved å kjøpe en elektrisk kjele for oppvarming..

Det er viktig å først bestemme formålet med lagertanken – den vil være designet for varmtvannsforsyning, fungere som varmeakkumulator eller kombinere disse funksjonene. Basert på avgjørelsen som er tatt, beregnes det optimale volumet og oppvarmingsopplegget fra kjelen velges.

Du kan lage lagertanken selv. For å redusere varmetap er det nødvendig å lage termisk isolasjon av saken.

Beregning av volumet på lagertanken og kraften til varmeelementet

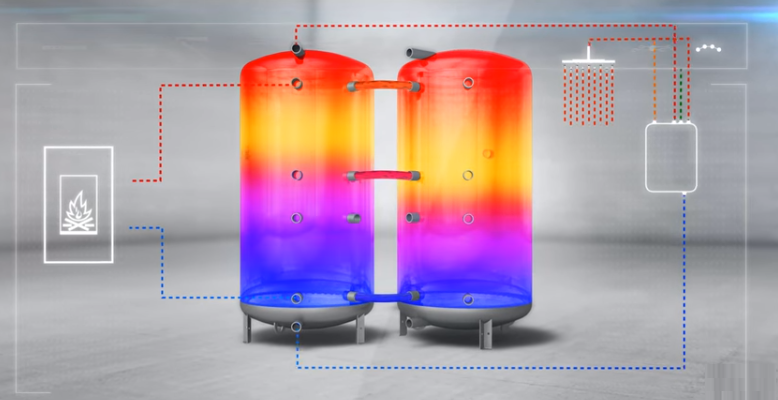

Bruksområder for varmeakkumulatoren

På det første trinnet er det nødvendig å beregne kraften til kjelen for oppvarming av huset. Det er flere måter å utføre denne oppgaven på. Den mest optimale av dem er å lese anbefalingene fra produsenten av en bestemt tankmodell..

Det må tas i betraktning at oppvarmingsopplegget fra kjelen direkte avhenger av kraften i hele systemet. Derfor er denne verdien tatt som den innledende parameteren. La oss anta at det er 1 kW / t. Etter at kjelen er installert i varmesystemet i et privat hus, må den opprettholde det optimale nivået på vannoppvarming i ytterligere 5 timer. I dette tilfellet er systemets termiske regime 75/50 (lav temperatur). I dette tilfellet beregnes det optimale volumet til kjelen for oppvarming og varmtvannsforsyning ved hjelp av følgende formel:

Det resulterende volumet kan reduseres ved å kjøpe en kjelemodell for oppvarming av en sommerhus med varmeelement. Når du beregner, må du ta hensyn til effekttettheten til denne enheten. I gjennomsnitt er det nødvendig å kjøpe en modell med et volum på ca..

For en fullstendig beregning av kraften til en kjele for oppvarming av et hus, er det nødvendig å ta hensyn til alle faktorer – varmetap i bygningen, plasseringen av tanken i systemet, etc..

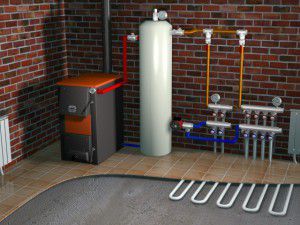

Installasjon og drift av varmekjele

Etter å ha utført alle nødvendige beregninger av kjeleeffekten og volumet, kan du begynne å integrere enheten i varmesystemet. Å bestemme installasjonsstedet er en viktig oppgave. Etter å ha bestemt deg for formålet med kjelen i varmesystemet, må du lese instruksjonene for installasjonen. Det beste alternativet ville være å installere det i umiddelbar nærhet av kjelen. I dette tilfellet er overføringen av varmeenergi fra kjølevæsken til vann den mest effektive.

Men samtidig kan du møte følgende vanskeligheter med å organisere oppvarming ved hjelp av en kjele:

• Varmtvannsforsyning. I et varmesystem med kjele med fast brensel er det mest praktisk å plassere kjelen direkte i fyrrommet. Men da, for å levere oppvarmet vann til lokalene, trenger du en separat pumpe og kontrollenheter for det;
• Stor kapasitet. hvis det er planlagt oppvarming via en kjele for store oppholdsrom. Det er et problem med plasseringen av varmeelementet;
• Strømforsyning for å sikre drift av varmeelementet. For normal drift av en kjele for oppvarming av et privat hus, anbefales det også å installere en autonom strømkilde.

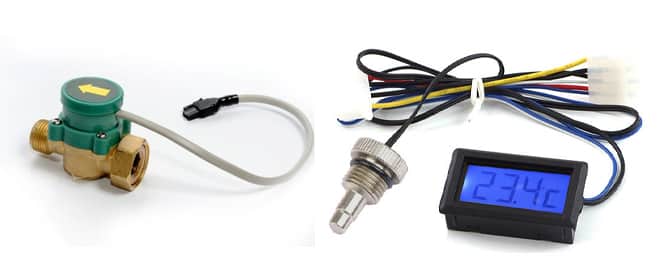

Temperaturen på oppvarmingsvannet gjennom kjelen overvåkes ved hjelp av et installert termometer. Den er ikke inkludert i standardpakken og må derfor kjøpes separat..

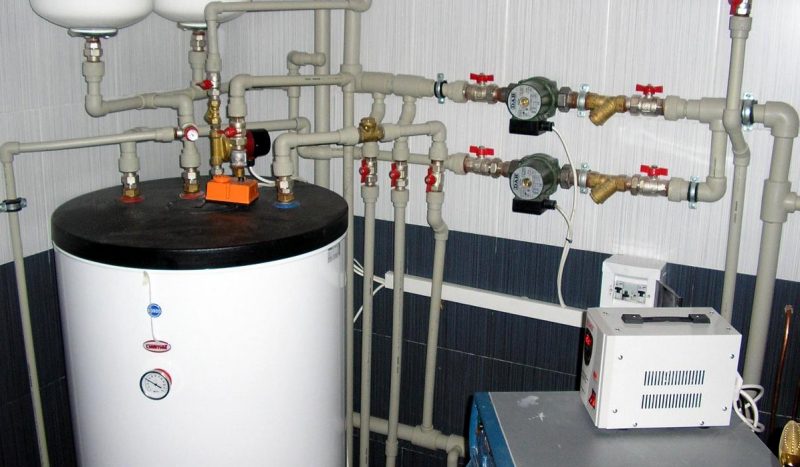

Montering av oppvarmingstank for oppvarming

For installasjon av varmeakkumulator er det nødvendig å forberede et flatt område på forhånd. Den bør ta hensyn til den store vekten – om nødvendig lages et eget fundament eller gulvene forsterkes.

Det beste monteringsalternativet er på en egen plattform. På denne måten kan man unngå kontakt mellom huset og betongoverflaten, noe som vil redusere varmetapet i den elektriske kjelen for oppvarming. Nesten alle produsenter lager containere på spesielle ben. Hvis de er fraværende, anbefales det å installere isolasjon på gulvet..

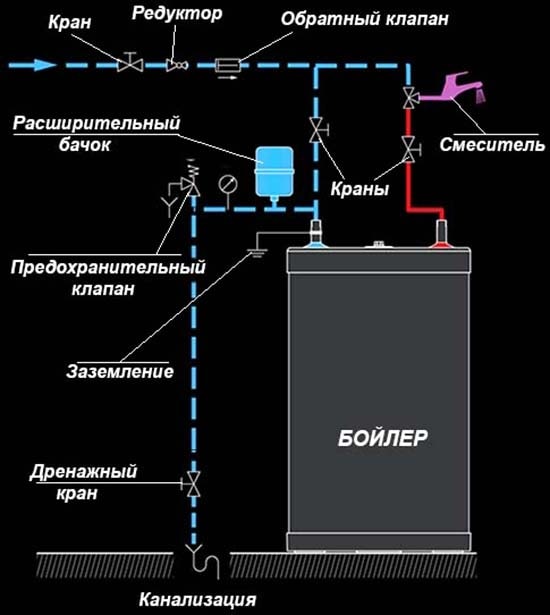

Prosedyren for å koble kjelen til varmesystemet er å utføre følgende handlinger:

1. Etter at du har installert beholderen, må du kontrollere posisjonen i forhold til horisonten. Ingen avvik tillatt.

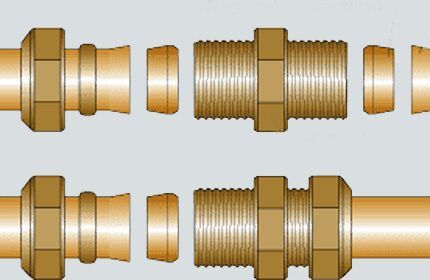

2. Koble til varme. Det er viktig at diameteren på dysene er lik. Ellers vil overdreven hydraulisk motstand vises etter at du har koblet kjelen til varmesystemet..
3. Hvis installasjonen utføres i et uoppvarmet rom, er kjelhuset isolert.
4. En tilkobling til varmtvannsforsyningen gjøres slik at kjelen fungerer ikke bare for oppvarming, men også for varmtvannsforsyning.

Etter at dette arbeidet er fullført, er det nødvendig å kontrollere tettheten til alle tilkoblinger og starte varmesystemet. Innen 2-3 uker anbefales det å måle temperaturen på vannet i tanken og kjølevæsken i rørene etter at kjelen er slått av. Så du kan bestemme den faktiske tiden for å opprettholde ønsket oppvarmingsnivå i varmekretsen fra kjelen..

For å få full oppvarming fra kjelen, anbefales det ikke å bruke frostvæske. Den er preget av en relativt lav varmekapasitet, som vil påvirke overføringen av varme til vann og tilbake til kjølevæsken..

Betingelser for riktig drift av kjelen

Vedlikehold av lagertanken er praktisk talt ikke annerledes enn å utføre de nødvendige prosedyrene for å opprettholde driften til en elektrisk kjele med varmeelementer. Og i dette tilfellet, for at kjelen skal fungere normalt i varmesystemet i et privat hus, er det nødvendig å følge produsentens anbefalinger.

Dette kan sikres allerede før varmeforsyningen fra kjelen er laget. Det er best å kjøpe modeller med det såkalte “tørre varmeelementet”. På den er dannelsen av skala mye tregere. Du bør også forhåndsfiltrere vannet før du mater det i lagertanken..

I tillegg til disse prosedyrene må du gjøre følgende:

• Kontroller integriteten til termisk isolasjon av strukturen en gang i måneden;
• Kontroller varigheten av å opprettholde temperaturen på kjølevæsken under driften av varmeforsyningen gjennom kjelen. Forskjellen mellom de beregnede og faktiske indikatorene bør ikke overstige 15%;
• Kontroller tettheten i tilkoblingene. Det anbefales å bytte pakninger før hver fyringssesong. På denne måten kan du oppnå mer pålitelig oppvarming av et privat hus ved hjelp av en kjele..

Kontrollenheten på noen modeller er følsom for spenningsstøt. For å unngå skade på denne dyre enheten, bør du koble til en stabilisator for kjelen i varmesystemet.

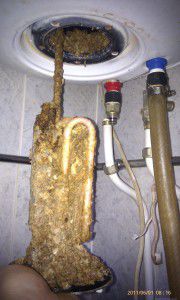

For å rengjøre varmeelementet fra skala, bør det demonteres. Men før det må du spørre selgeren om fabrikkgarantien blir bevart.

Valg av kjele til varmesystemet

Som vi nevnte ovenfor, produserer noen selskaper modeller av elektriske varmtvannsberedere med fokus på integrasjon med varmesystemet i et hus eller leilighet. Slike varmekjeler har flere forskjeller fra enheter for oppvarming av vann – og derfor må du velge den mest passende modellen når du designer oppvarming basert på en kjele..

Hva er disse forskjellene:

• Den første forskjellen er plassering av vanninnløp og utløp på varmtvannsberederens kropp. I vårt tilfelle bør innløpet for kaldt vann være plassert nederst, og utløpet på toppen av tanken..

  Med dette arrangementet av rør vil varmt vann strømme inn i utløpsrøret med maksimal effektivitet, noe som betyr at rommet vil varme opp mye raskere.

• Den andre forskjellen er diameteren på husholdningshullene. Innenlandske modeller leveres med utløpsrør med en diameter på en halv tomme eller ¾.

  For tilkobling til rør er dette tydeligvis ikke nok, fordi varmemodeller av elektriske kjeler produseres med innløp og utløp på minst 2 tommer i diameter. Hvis modellen du har valgt bare har slike dyser, kan du trygt stoppe valget på denne enheten.

• Når det gjelder volumet på tanken, er alt ganske enkelt her: jo større den er, jo bedre. En varmtvannsbereder med en liten tank for oppvarming av rommet er praktisk talt upassende, siden det ikke bare vil fungere konstant under en veldig høy belastning, men heller ikke vil sikre vedlikehold av riktig temperatur på kjølevæsken.
• Kraften til varmeelementet er også viktig, og igjen – jo mer det er, jo bedre. Som regel anbefaler eksperter å kjøpe en enhet hvis effekt er minst 1 kW per 10 m 2 i det oppvarmede rommet..

  Det er av disse grunnene at de fleste husholdningskjeler ganske enkelt ikke er egnet for oppvarming.!

Konklusjonen fra alt dette kan gjøres entydig: uansett hvor attraktiv prisen på husholdningsovner er, for oppvarming av et hus av høy kvalitet må du velge en kraftenhet som er spesielt designet for dette formålet..

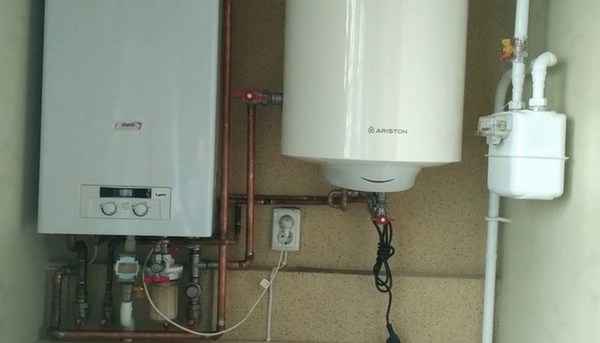

Kan jeg bruke en varmtvannsbereder i stedet for en kjele

Varmtvannsberederen kan brukes som lagertank, en slags buffer for utvinning av varme og den påfølgende retur til varmesystemet. Her er et klart pluss at selv om varmekjelen er slått av, vil det fortsatt strømme varme inn i radiatorer og konvektorer. Dets valg vil allerede skje ikke fra varmeveksleren, men fra varmtvannsberederen.

Det er teoretisk mulig å bytte kjelen helt ut med en varmtvannsbereder hvis et kraftigere varmeelement er installert. Hvis du bruker et standard varmeelement, er kraften tydeligvis ikke nok til å varme det nødvendige torget i huset..

Er det i lavsesongen, og når det er nødvendig at radiatorer og varmeledninger ikke fryser, finner denne måten å bruke en varmtvannsbereder sted.

Hvilken kjele er egnet for oppvarming

Det viktigste er å velge riktig varmtvannsbereder slik at du ikke kommer til å angre på avgjørelsen din senere. De beste og mest passende enhetene er de kjelene som er utstyrt for å utføre to funksjoner samtidig. Populære modeller som kombinerer funksjonen til en kjele og et varmesystem:

• GORENJE;
• ARISTON;
• ELECTROLUX.

Ved å velge disse enhetene trenger du ikke tenke på risikoen og konsekvensene av arbeidet. Slike kjeler er mer pålitelige av følgende grunner:

• de gir maksimal vannforsyning til rørene på grunn av strukturen;
• stor kropp hjelper til med å varme opp mer vann;
• diameteren på innløp og utløp overstiger ikke to tommer, noe som gjør vannoppvarming mer effektiv.

Du må også ta hensyn til kraften til varmtvannsberederen. Det bør være nok både for oppvarming av vanlig vann og for tilførsel til varmeledningene.

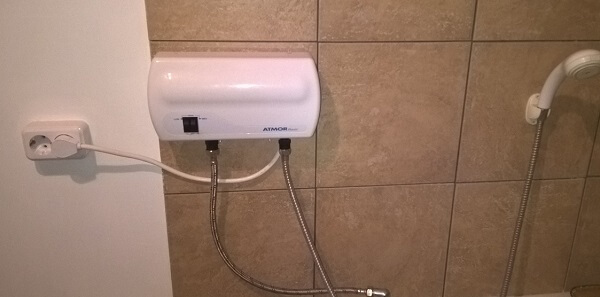

Øyeblikkelig varmtvannsbereder

Husholdnings umiddelbare elektriske vannvarmere for oppvarming av private hus er teknisk egnede, men på grunn av mangler (forbruk, ikke designet for langvarig belastning), blir de sjelden brukt, som regel blir de ikke vurdert.

Fordeler:

• det er ingen pause for primæroppvarming, kjølevæsken leveres umiddelbart;
• kompaktitet, som lar deg plassere den hvor som helst, forenkle installasjon, montering / demontering.

Ulemper:

• kontroversiell økonomi, høy kraft, betydelig strømforbruk. Resultatet vil kreve fra 8 – 10 kW;
• slås på fra den innstilte strømningshastigheten, vil justeringen gjøres ved å justere sirkulasjonspumpen, noe som er upraktisk;
• det er ingen temperaturvedlikeholdsmodus;
• på grunn av endringer i strømmen, vil enheten slå seg av, spesielt på grunn av dette er den ikke egnet for en ettrørs krets (Leningrad);
• trenger forsterkede ledninger.

Øyeblikkelige har ingen problemer med lufting, de er enda bedre egnet enn varmtvannsberedere.

Men bruken av en øyeblikkelig varmtvannsbereder i varmesystemet har ulemper som opphever fordelene. Husholdningsapparater er ikke designet for langvarig kontinuerlig drift, normen er 2 – 3 timer om dagen (dusj, vask, oppvask). Derfor er sammenbrudd mulig.

Eksempler på driftsordninger for tilkobling av en elektrisk kjele til oppvarming

Eksempler på vellykkede implementerte ordninger for bruk av varmtvannsberedere for oppvarming:

• areal 10 m², kjele 10 l med øvre tilkobling for vasken (problemet med luftutslipp er løst). Sammensetning: 5 l hydraulisk tank, trykkmåler, termometer, påfyllings -tee, luftventil, 60 W pumpe. Frostvæske brukes. Utstyrt med 2 atm. Det viktigste er tetthet – frostvæske har høy fluiditet;
• kjele 15 l, 2 kW, pumpe, rør (plast) 20 mm, aluminiumsbatterier 2 stk. Det er ikke nok strøm til 3 radiatorer. Varmer opp et godt isolert rom på 30 m²;
• en lagerkjele på 80 liter, en pumpe, en ekspansjonstank, 3 batterier i tre rom, en hydraulisk pil;
• kapasitet på 50 liter, areal 32 m², to ti seksjonerte aluminiumsbatterier. Pumpen og ekspansjonstanken leveres til returledningen. Frostvæske er kjølevæsken.

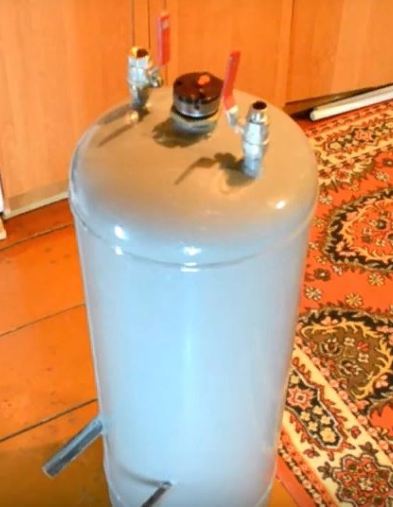

Video: En interessant versjon av en hjemmelaget indirekte varmekjele i henhold til ENKdom-prosjektet

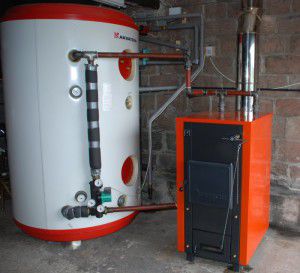

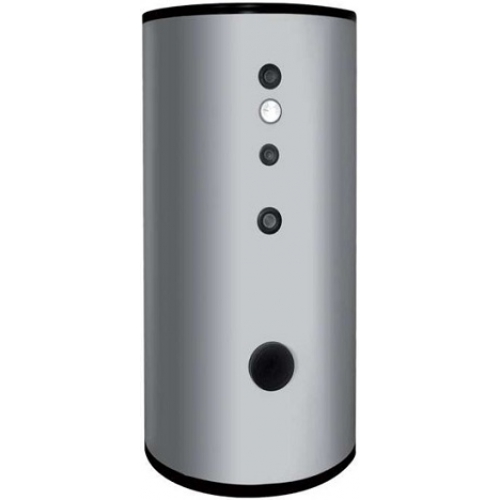

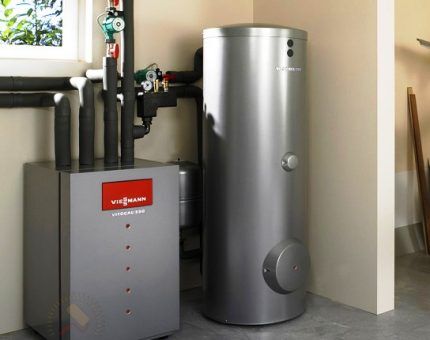

En ferdig kjele kan kjøpes i en butikk, og så gjenstår det bare å installere den på et ferdig forberedt sted. Imidlertid er kostnaden ganske høy, og hvis du har ferdigheter til å jobbe med verktøyene som er nødvendige for fremstillingen, kan du, etter å ha skaffet deg nødvendig materiale, gjøre alt selv, samtidig som du sparer en anstendig sum penger og øker selvfølelsen din !

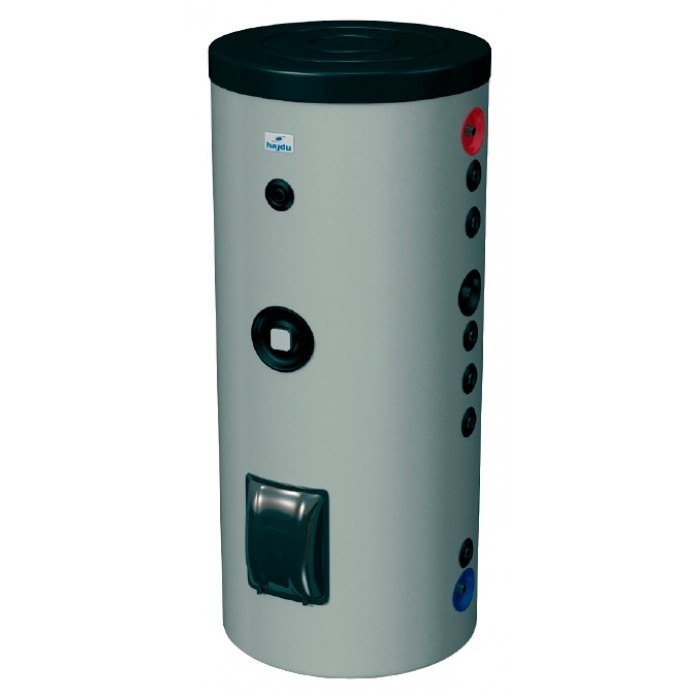

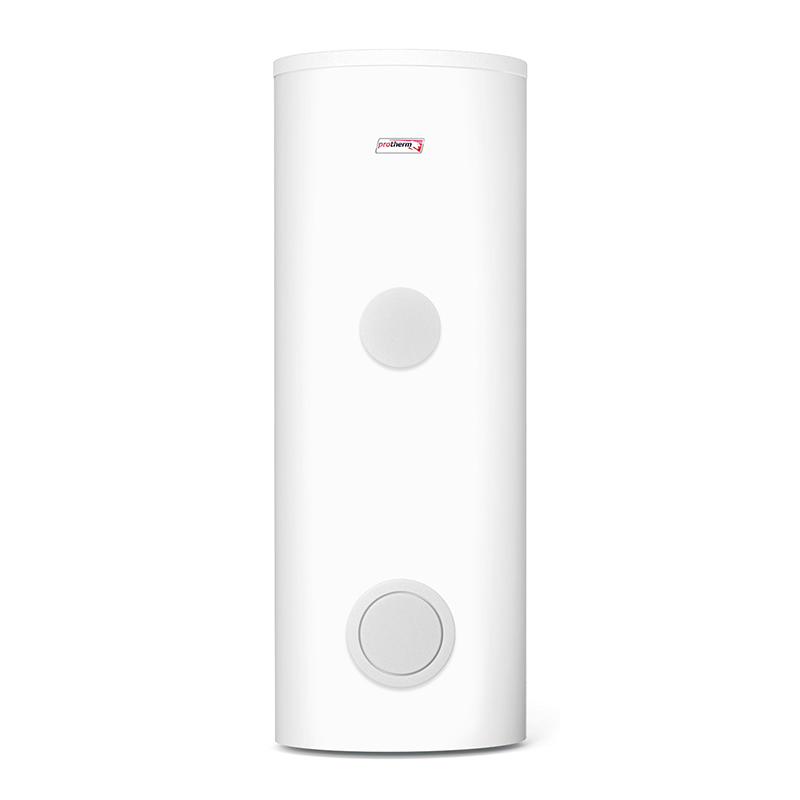

Hva er en indirekte varmekoker

En indirekte varmekjele er en vannvarmetank som fungerer sammen med sentralvarmeenheter. I motsetning til tradisjonelle varmtvannsberedere, krever en indirekte kjele ingen elektrisk tilkobling.

Indirekte varmekjeler kan ha forskjellige design, men de varmer alle opp vann ved hjelp av energien fra kjelens kjølevæske

Vannoppvarming skjer på grunn av varmeveksling mellom varmt vann som strømmer gjennom varmeveksleren og kaldt vann, som fylles i kjeletanken. Utvendig er kjelen en sylindrisk beholder med en kapasitet på titalls til flere tusen liter..

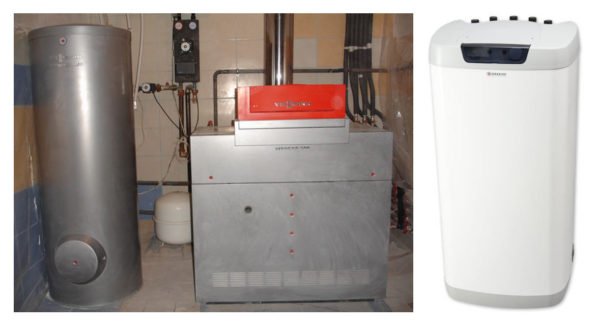

Indirekte varmtvannsberedere brukes både i private hus, hvis eiere ikke har mulighet til å koble til autonom sentralisert oppvarming, og i store næringer der det kreves en stor mengde varmt vann.

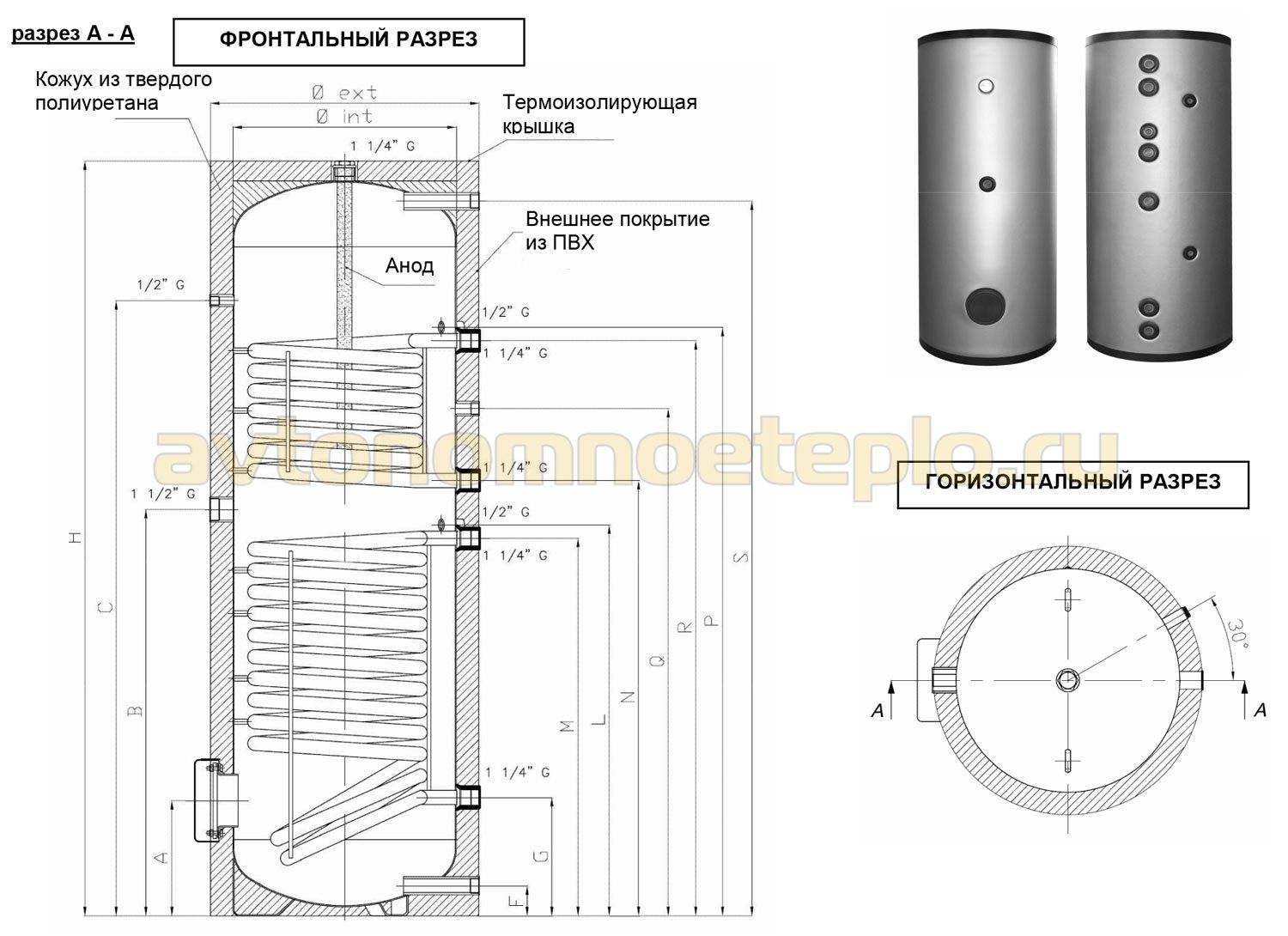

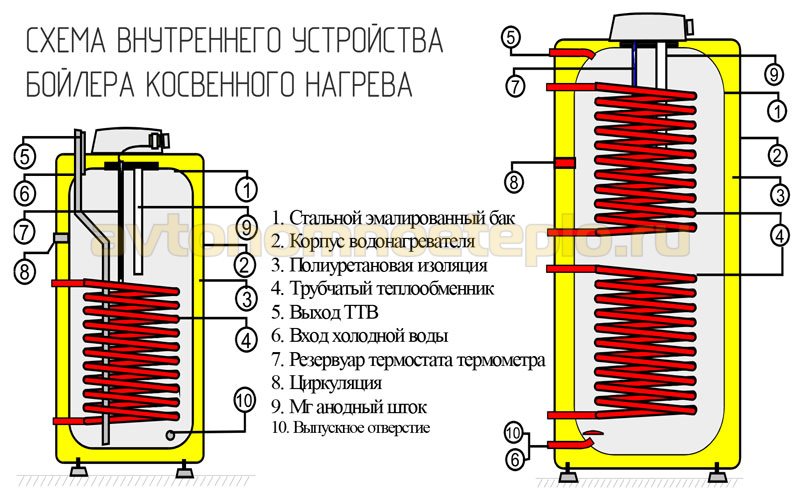

Indirekte varmekjelenhet

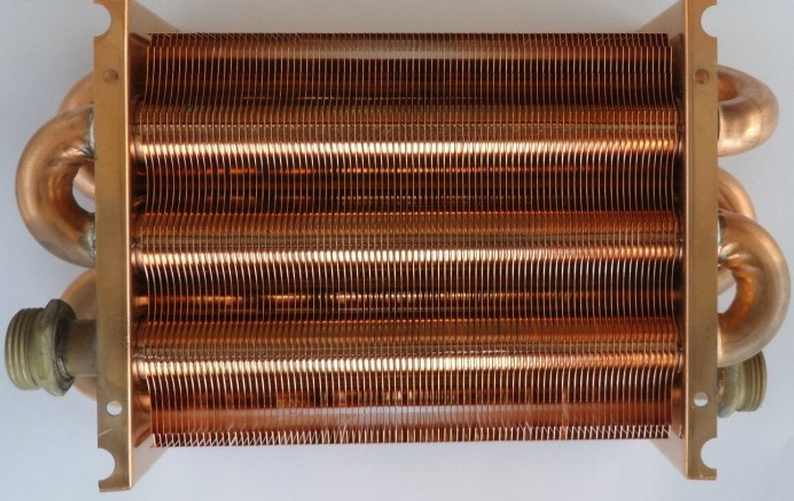

Faktisk er apparatet en konvensjonell varmeveksler..

Riktignok er varmevekslere tradisjonelt bygget etter prinsippet om “rør i rør”, og i dette tilfellet er varmevekslingselementene et fartøy og en rørformet spole. Lagerfartøyet spiller rollen som et eksternt “rør”, inne i hvilket et indre “rør” eller spole er plassert.

Varmebæreren til varmesystemet føres gjennom den rørformede spolen, og det indre området av beholderen fylles med kaldt vann. Kjølevæsken varmer veggene i den rørformede spolen, og de varmer igjen det kalde vannet i karet.

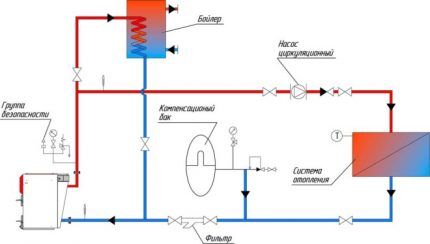

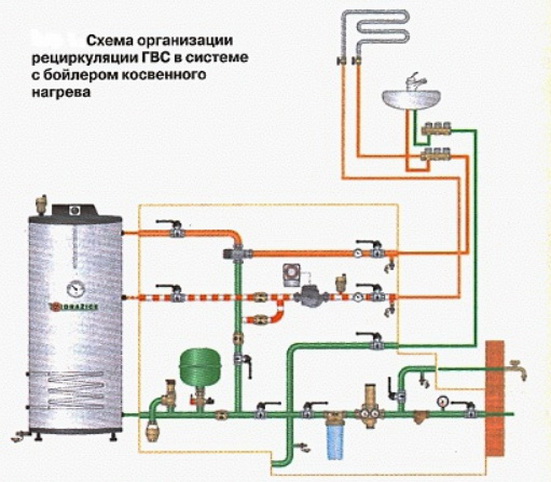

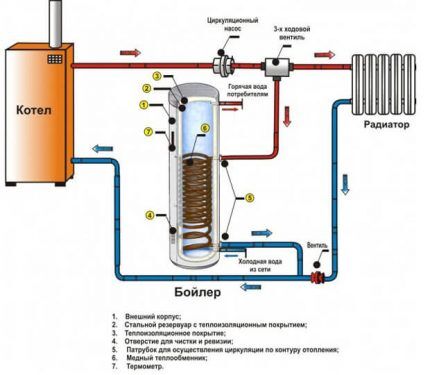

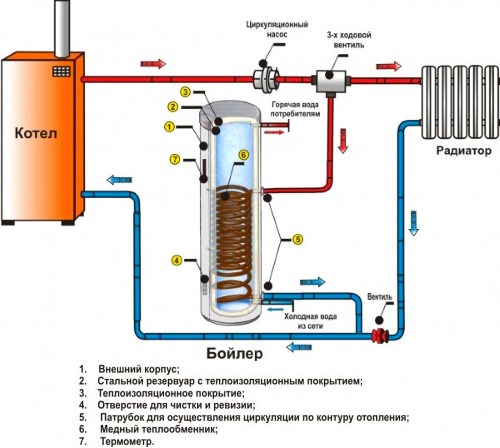

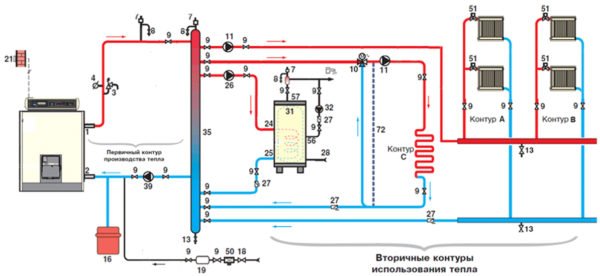

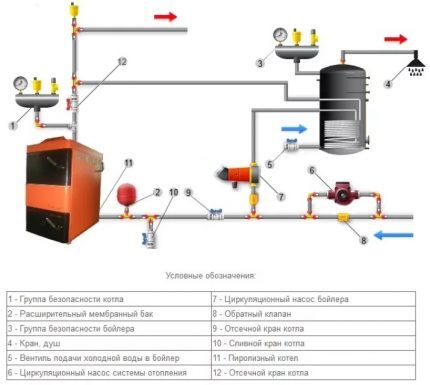

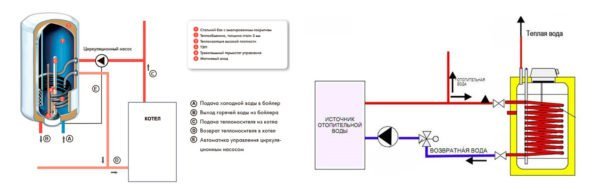

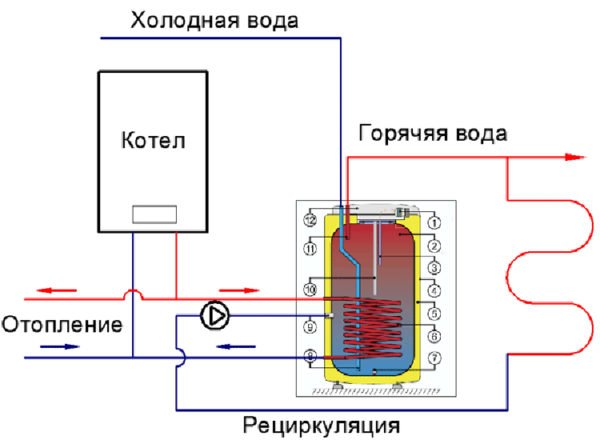

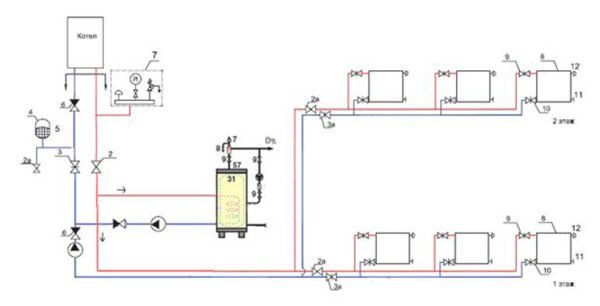

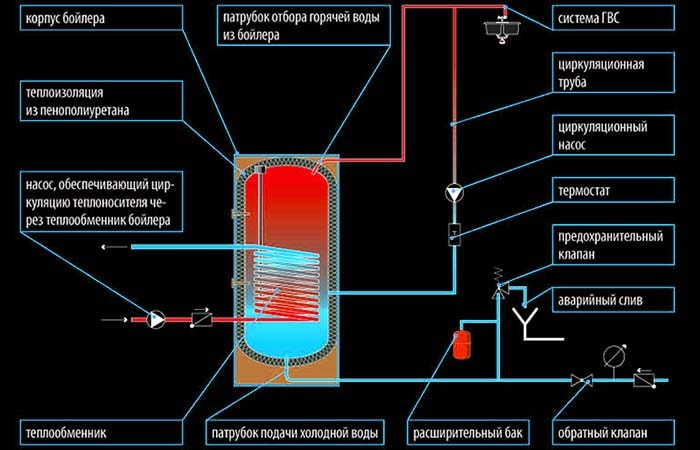

Dette er omtrent slik den tradisjonelle ordningen for tilkobling av en indirekte varmekjele ser ut. I dette tilfellet er enheten paret med en varmekjele.

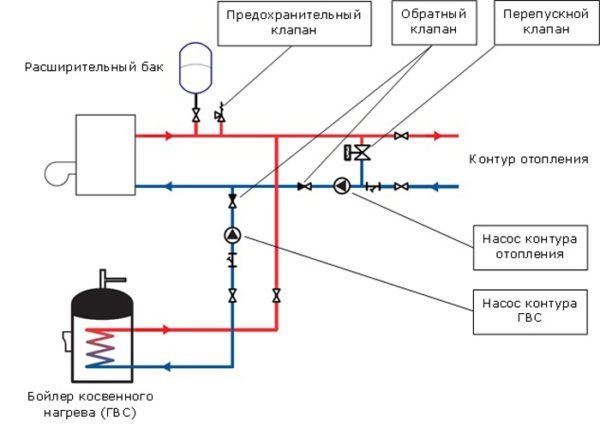

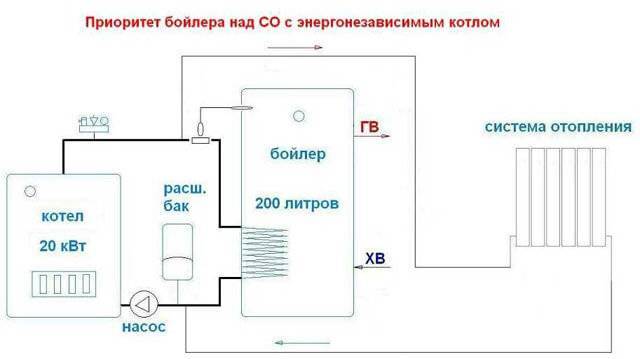

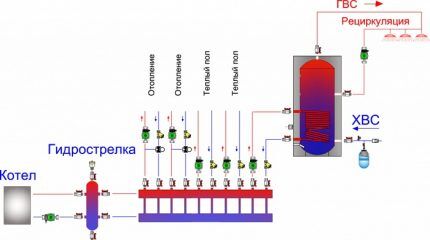

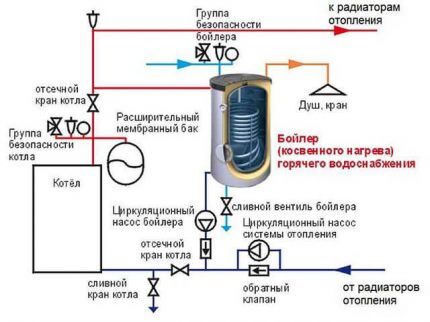

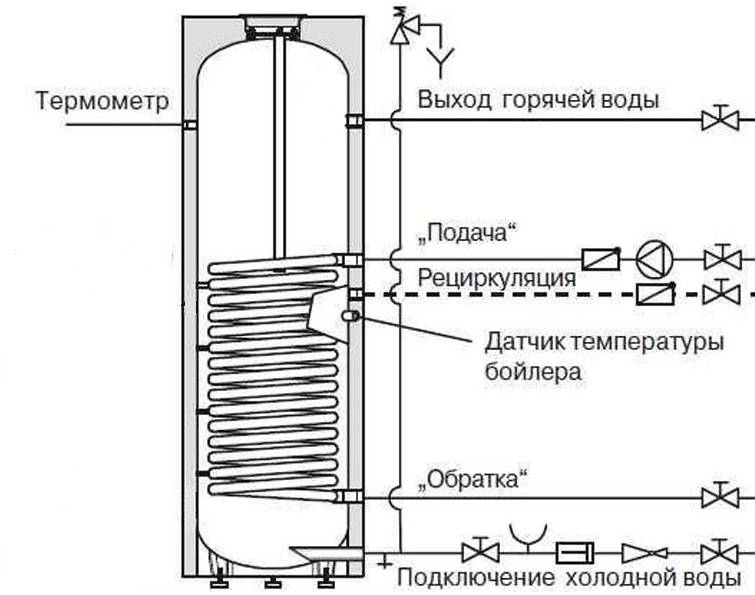

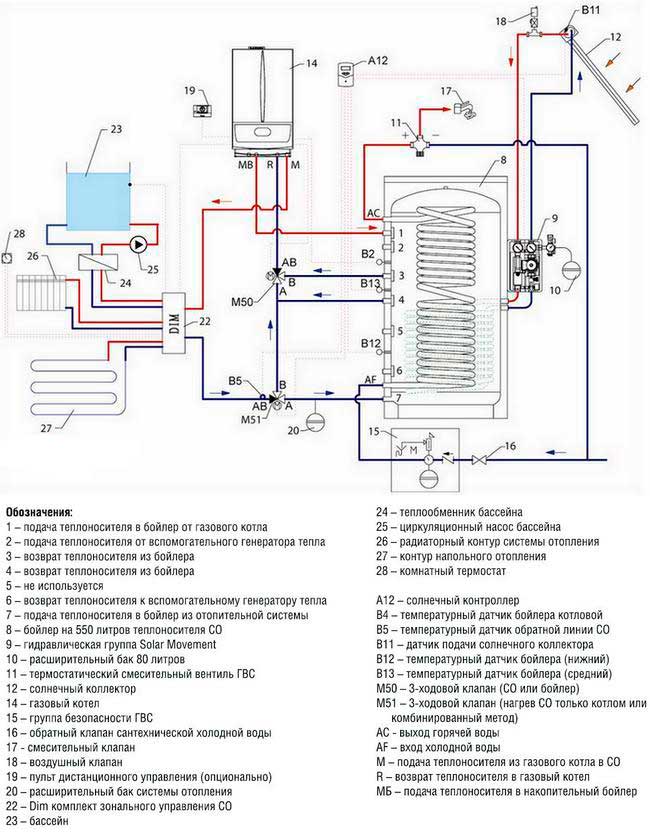

Kretsen til en indirekte varmekjele er vanligvis laget i henhold til teknologien for motstrømning av to medier, forskjellige i temperaturnivå. Med andre ord, hvis utløpet av oppvarmet vann er tilgjengelig i den nedre delen av tanken, og kaldtvannsrøret er høyere, blir kjølevæsken i dette tilfellet tilført spolen på det øvre nivået..

Omvendt konfigurasjon utføres hvis kaldtvannsinnløpet og utløpet reverseres. I praksis er kretser med det øvre utløpet av oppvarmet vann mer vanlige..

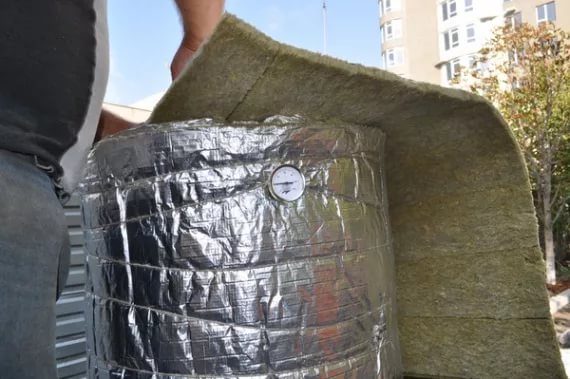

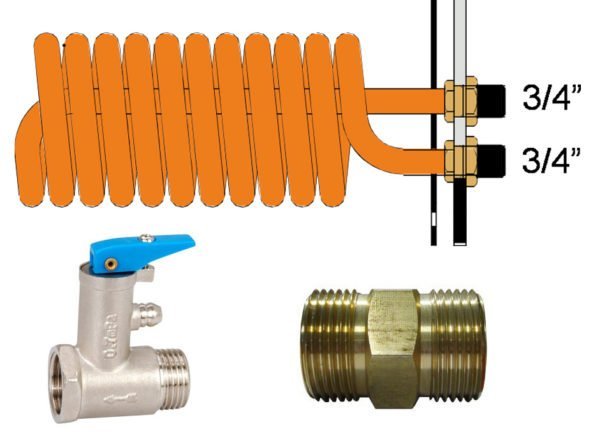

For å redusere varmetap må en selvlaget indirekte varmekjele isoleres. God varmeisolator – steinull

Med tanke på at den indirekte varmekjelen tilhører termisk sanitærutstyr, er apparatet og de tilstøtende rørene utsatt for varmeisolasjon.

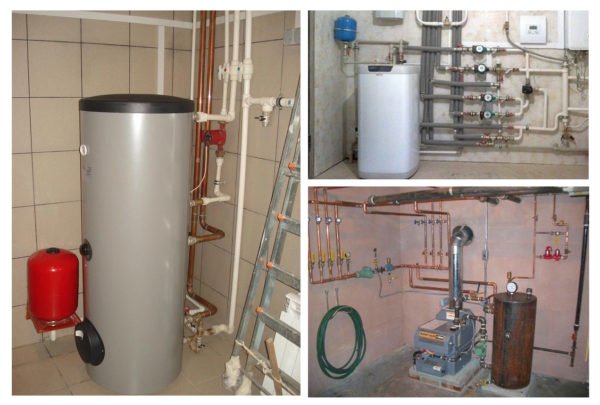

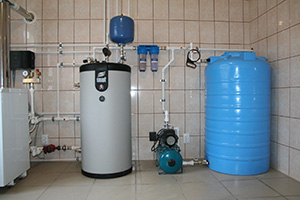

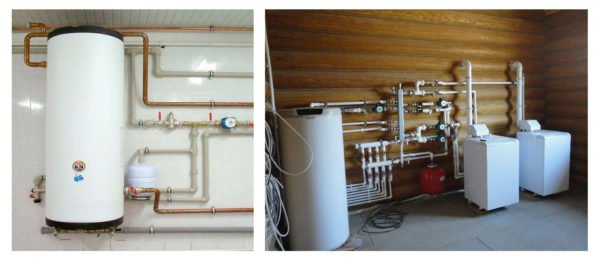

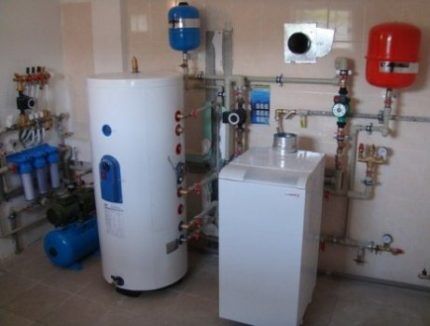

Det er rimelig å installere systemet i umiddelbar nærhet av varmesystemets kjele. Denne tilnærmingen vil gi færre installasjonskostnader, og varmetap på vei fra varmesystemet til den indirekte varmekjelen vil bli betydelig redusert..

Spesifikasjoner

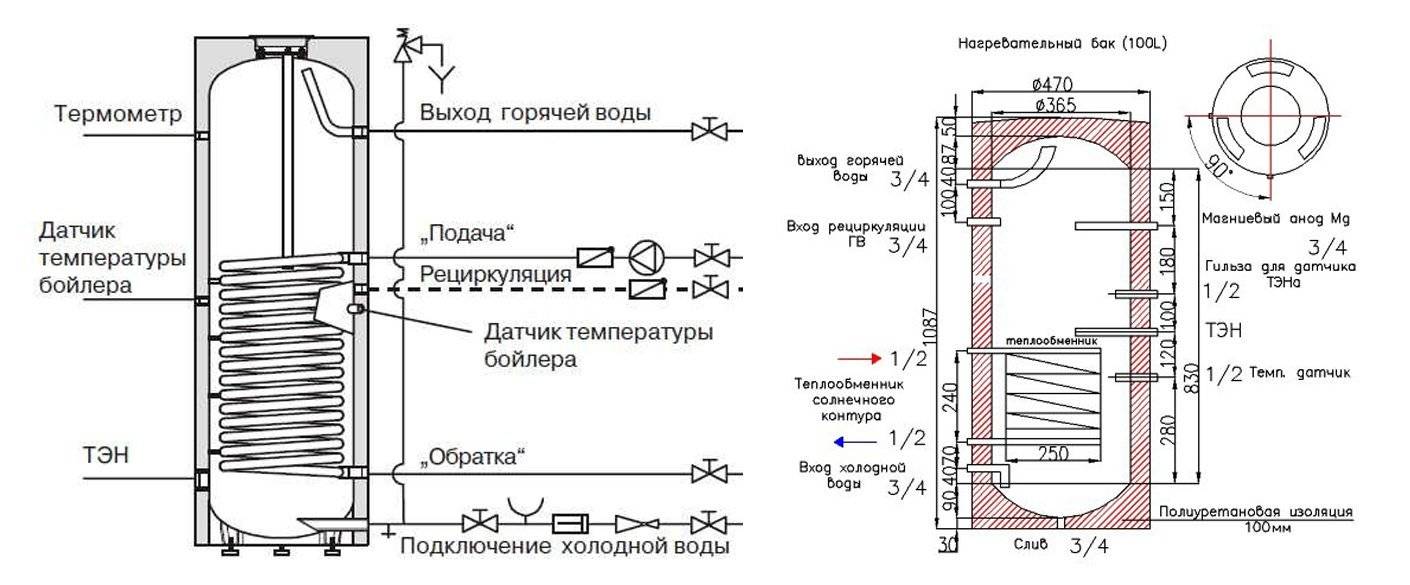

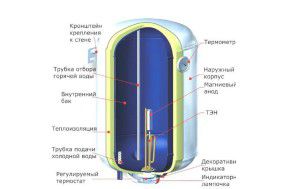

En typisk design av en husholdningskjel inneholder følgende hovedelementer:

1. Apparatets kropp. Det er et eksternt element som beskytter arbeidsfartøyet mot ytre påvirkninger.
2. Arbeidstank eller lagertank. Den er plassert inne i saken og atskilt fra den med et varmeisolerende lag. Avhengig av modell og formål varierer tankens volum fra 10 til 450 liter. Det beste alternativet for et privat varmesystem – 150-250 l.
3. Et varmeelement. For kjeler, avhengig av tankens volum, brukes forskjellige design av varmeelementer – stenger, spiraler, runde modeller, etc. Deres viktige kjennetegn er makt. I kjeler for vannoppvarming er varmeovner på 1-5 kW installert, og i spesialiserte varmekjeler-7-12 kW. Når du velger strøm, er det nødvendig å ta hensyn til området i det oppvarmede rommet, typen varmesystem og forgrening, høyden på rommet og dens varmeisolasjon, samt eksterne klimatiske forhold..
4. Tilkoblinger. De gir tilførsel av kaldt vann fra vannforsyningssystemet og utgang fra det oppvarmede kjølevæsken til varmesystemet. Varmeeffektiviteten bestemmes av varmeoverføringshastigheten, som i stor grad avhenger av utløpets diameter. I varmekjeler er det 1 / 2-2-3 / 4 “(10-20 mm), og i varmekjeler er det 1,5-2” (30-48 mm). Jo større hull, jo mer effektivt fungerer systemet, men forutsatt at kraften til varmeelementet er tilstrekkelig.

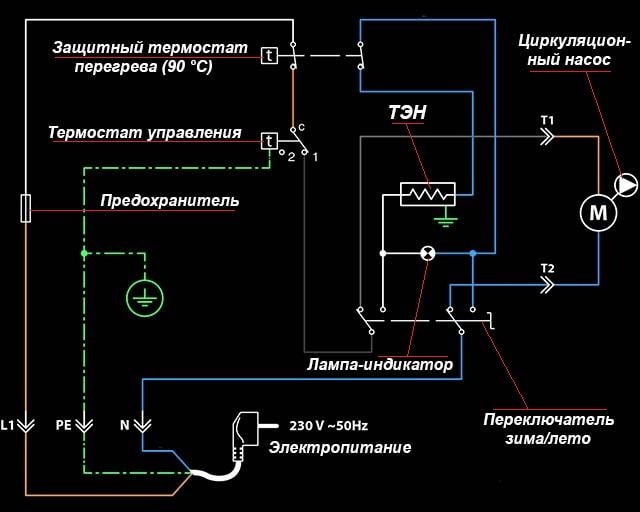

5. Kontrollenheter. Et uunnværlig element i moderne enheter er temperatursensoren for oppvarming av vann i lagertanken. Den er inkludert i varmeapparatets automatiske effektkontrollkrets. Når den nødvendige vanntemperaturen er nådd, slås varmeelementet av, og når det faller under det tillatte nivået, slås det på. Dette gjør det mulig å opprettholde den nødvendige varmereserven i tanken under periodisk drift av varmeovnene. I noen modeller av enheter er det mulig å regulere kraften til varmeelementer, noe som sikrer optimalt energiforbruk.

Den andre viktige enhetstypen er et nettverksbelastningsrelé. Langvarig overbelastning i strømforsyningsnettet forårsaker sterk oppvarming av ledningene, noe som skaper brannfare. Hvis det vises for høye belastninger, slår reléet av varmeren.

Når du bruker kjeler til oppvarming, tas også følgende egenskaper i betraktning:

1. Vanntemperaturen i lagertanken må holdes innenfor 65-75 grader.
2. Systemets treghet avhenger av typen kjele og kraften til varmeelementet. I tanker med volumer på 200-250 liter er det 1-2 timer. I gjennomstrømningsenheter varmes vannet opp på 0,5-2 minutter.
3. Husholdningsapparater må drives fra et 220 V nettverk, og belastningen må ikke overstige 25-40 A.

Prinsippet for drift og formål med BKN

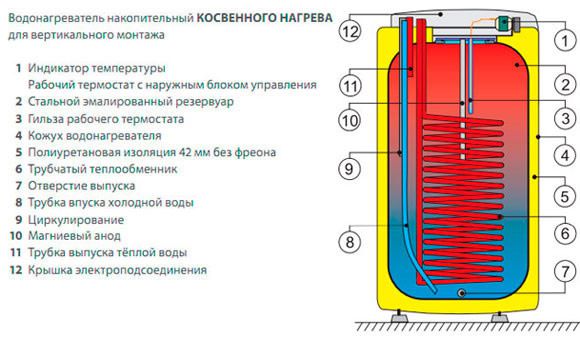

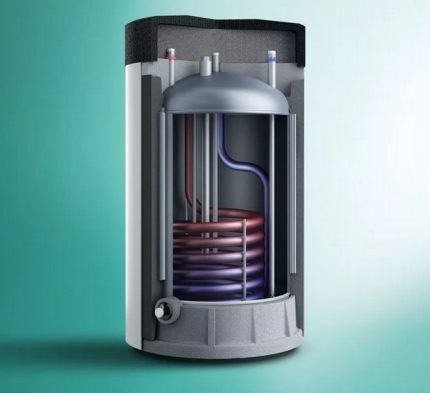

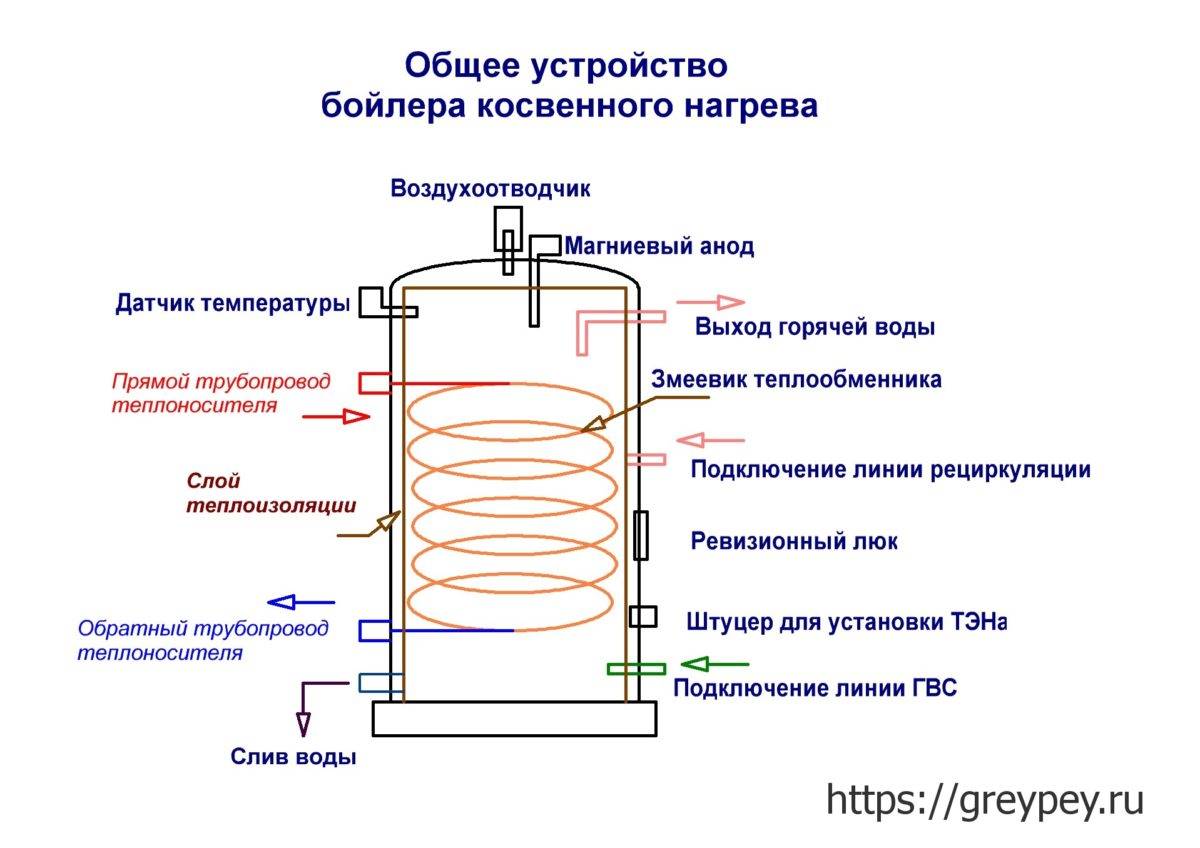

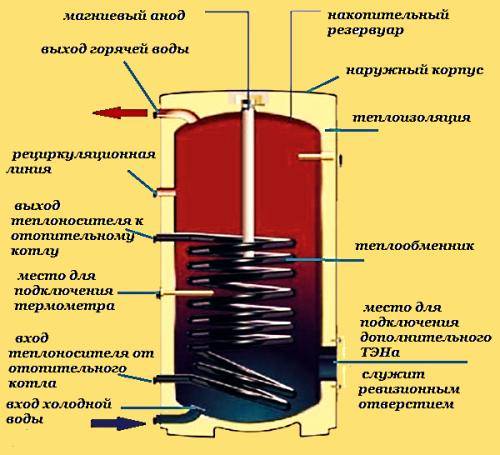

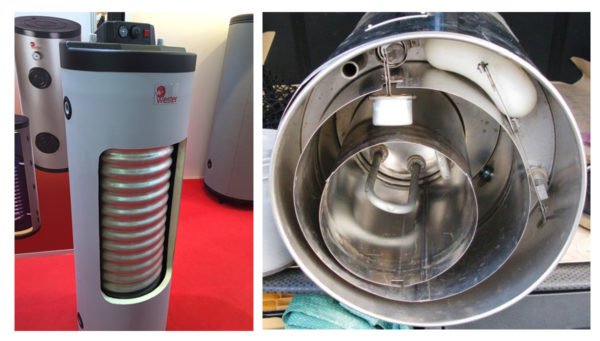

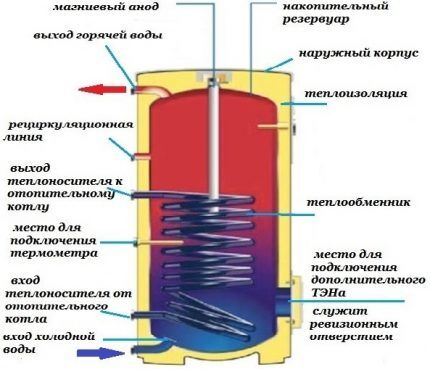

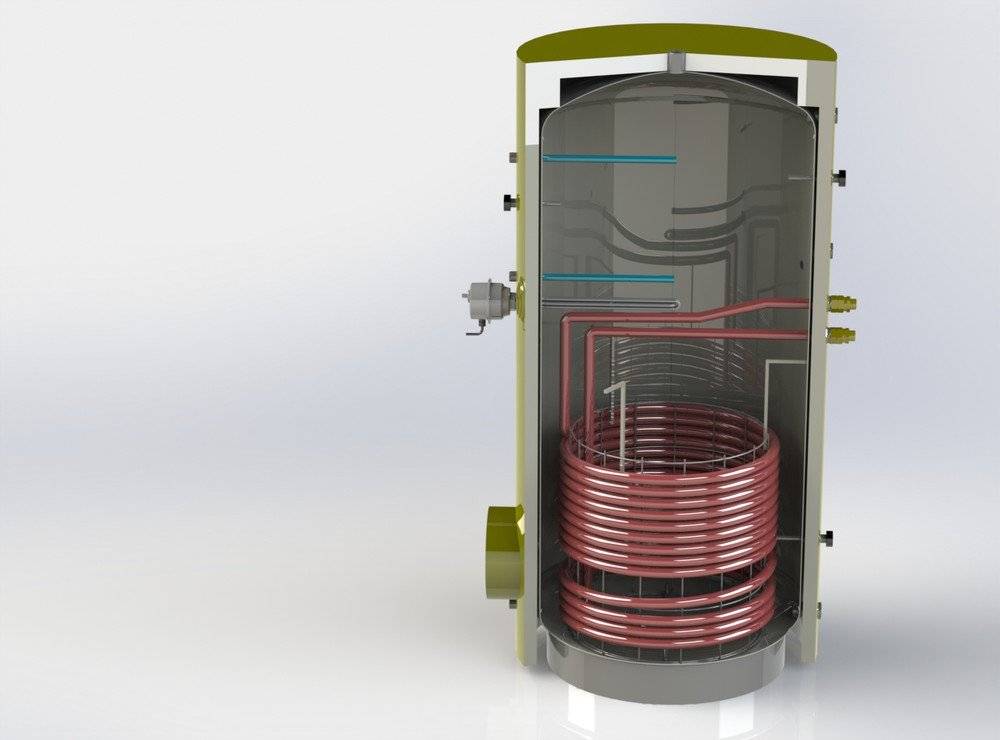

Varmtvannsbeholderen for indirekte oppvarming har en enkel intern struktur og er preget av et enkelt driftsprinsipp. BKN -designet består av følgende:

• Et varmeelement er en spole eller beholder (en tank i en tank i enheten) som kjølevæsken sirkulerer fra varmesystemet. I kombinerte modeller er det i tillegg installert et elektrisk varmeelement.
• Lagertank – kaldt vann inne i tanken kommer i kontakt med spolen og tar varmen bort. Den oppvarmede væsken sendes til varmtvannsforsyningssystemet.
• Varmeisolasjon – tjener til å redusere varmetap i frekvensomformeren. Fabrikkkjeler bruker polystyren med en tykkelse på minst 5 cm.

Varmtvannsforsyning varmes opp av varme fra varmesystemet. Kjelen er koblet til kjelen. Kjølevæsken overfører energi til varmeelementet: spole eller tank. Den oppvarmede overflaten av spolen kommer i kontakt med vannet fra varmtvannsforsyningen, varmeveksling finner sted. Utløpet produserer varmt vann for husholdningsbehov med en temperatur på 65-70 °.

Den enkleste varmeveksleren

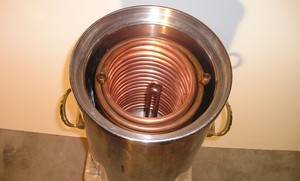

En hjemmelaget varmeapparat ser slik ut:

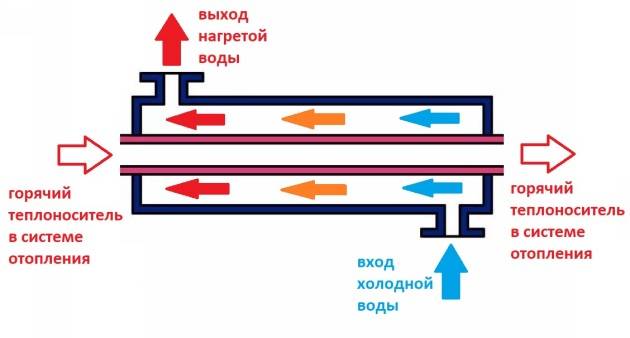

Et skall med større diameter er sveiset på sentralvarmerøret. Det viser seg at det er et forseglet kar, i hvilket et varmt kjølevæske strømmer. På motsatte sider av det ytre røret (faktisk er dette en kjele), er det arrangert flenser for tilførsel (drenering) av kaldt vann. Med et tilstrekkelig varmt kjølevæske varmes vannet i kjelen raskt opp. Etter det kan den øvre kranen åpnes og varmtvannsforsyningen kan brukes til varmt vann erstattes av kaldt vann..

Bortsett fra lovligheten av omutstyret til det kollektive varmeanlegget (det er knapt noe alvorlig ansvar for dette), fungerer systemet effektivt. Varmt vann er betinget gratis, minus en engangsinvestering i materialer og en flaske varm drikke til sveiseren.

Hvis du ordner en slik gjennomstrømningsvannvarmer med egne hender i en privat husholdning, vil det ikke være noen betingede problemer.

Den eneste begrensningen er volumet på den ytre beholderen. I sanntid vil ikke vannet bli oppvarmet, det er for lite tilførsel av varmeenergi i varmeledningen. Derfor fungerer systemet syklisk: oppvarming – bruk – oppvarming. Jo høyere forholdet mellom diametre (eller jo lengre rør), desto større er tilførselen av varmt vann. Følgelig, jo lengre tid det vil varme opp..

Avansert design

Hvordan forbedre varmeoverføringen? Det er riktig, du må øke kontaktområdet. Selvfølgelig er materialet i det indre røret også viktig, kobberrøret overfører varme mye mer effektivt. Men i denne designen er det vekt på besparelser, så vi lager en indirekte varmekjele laget av stål med egne hender.

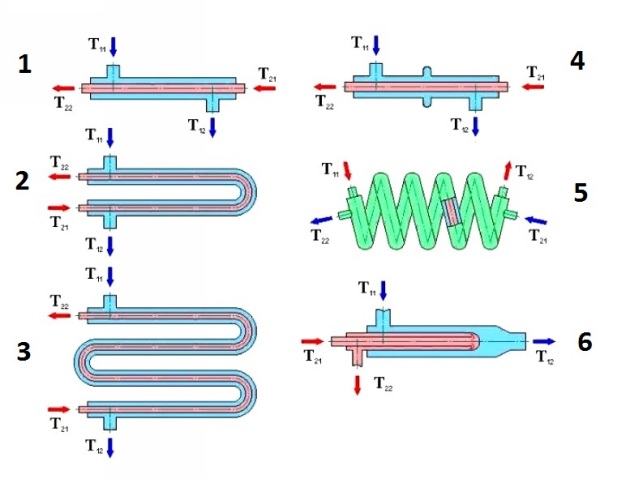

For å forbedre varmeoverføringskoeffisienten kan flere ordninger brukes:

1. Vi har allerede vurdert den klassiske versjonen.
2. “U” -form med samme totallengde dobler nesten ytelsen.
3. Dobbelt “U” garanterer dobbel effektivitet

Det er viktig på s. 2 og 3:

Termodynamikk er ikke en lineær vitenskap. Med en økning i utvekslingsområdet i slike ufullkomne strukturer som en rør-i-rør-kjele, endres effektiviteten forskjellig.

1. Opprettelse av ekstra volum på grunn av dannelsen av en slags “fold” i det ytre røret. Tillater å akkumulere mer sekundært oppvarmingsvann.

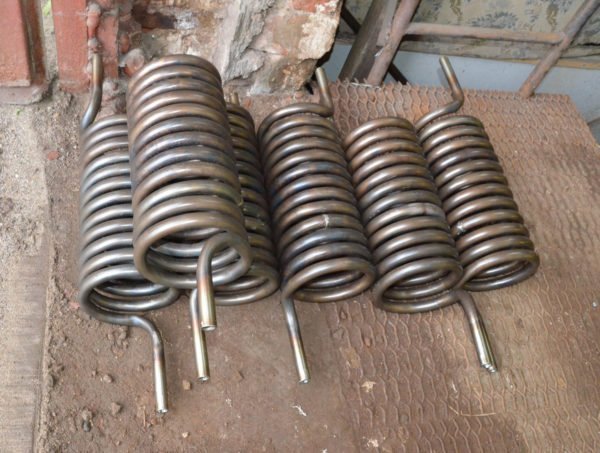

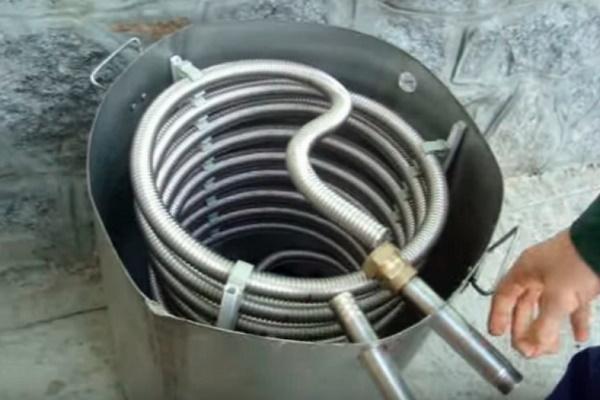

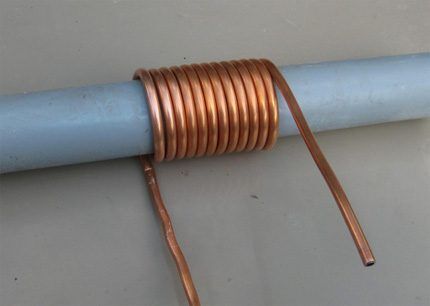

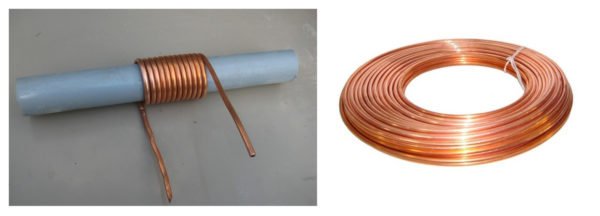

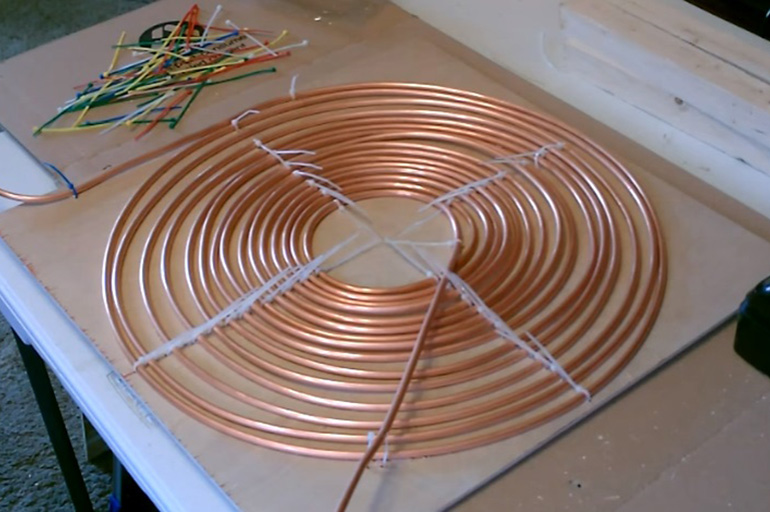

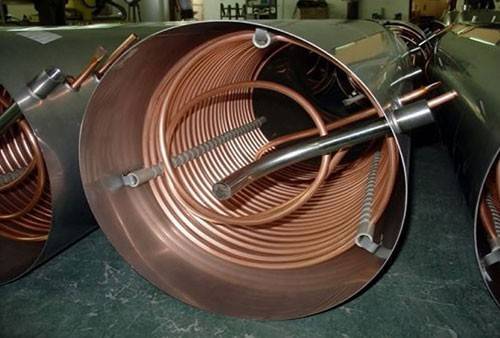

2. Spolen øker enhetens lengde betydelig, samtidig som de opprettholder de samme dimensjonene.
3. Den såkalte “turbo” -ordningen. Den komplekse utformingen av primærrøret (med varmemedium) øker tiden for varme til å passere gjennom det ytre skallet.

Lagringssystemer med høyt volum

Vi har funnet ut hva som er den største ulempen med vann-varmeelementet i rør-i-rør. Indirekte oppvarming tar for lang tid. Siden det er vanskelig å øke varmeoverføringen, kan en større beholder brukes til å varme vann. Deretter kan du “trylle” over varmeveksleren. Beste tilfelle illustrert: spole inne i bred kropp.

Designet er en tank med nødvendig kapasitet (50, 100, 200 liter), inne i hvilken det er en spole (jo lengre, mer effektiv oppvarming). Varmekilden er irrelevant: det er vanligvis varmekretsen i rommet. Vannet i sanitærtanken (innvendig) varmes opp raskt nok. Det eneste problemet er den ujevne varmefordelingen. Et “kaldt” område forblir i bunnen av beholderen. Til tross for riktig oppsett for valg av oppvarmet vann (innløp fra toppen), lar ikke det kalde området varme opp hele volumet.

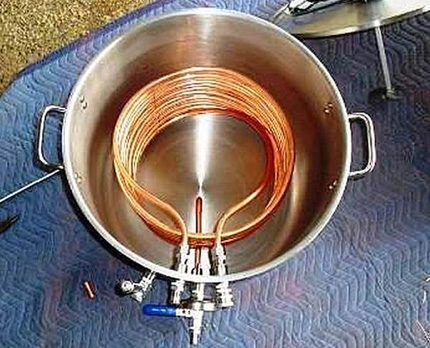

Ved egenproduksjon anbefales det å bruke en tank i rustfritt stål og en kobberspiral. Merkostnadene vil lønne seg med systemets høye effektivitet.

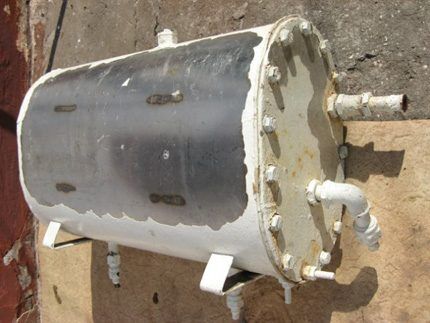

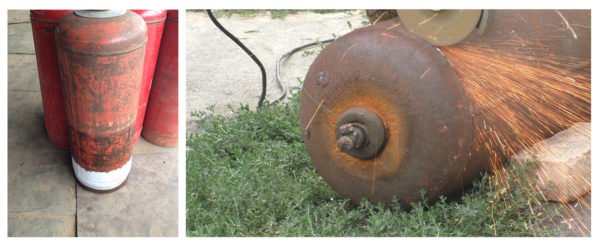

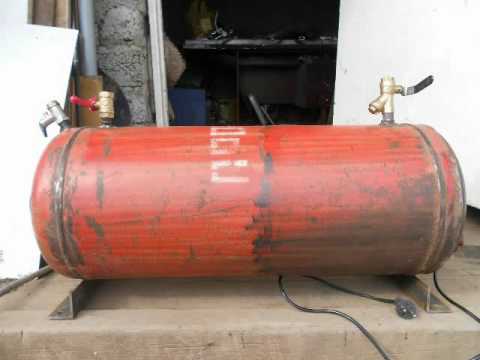

Dessuten er det ikke mangel på materialer. Tanken passer fra en gammel vaskemaskin av aktivatoren. Og kobberrøret selges i enhver rørleggerbutikk..

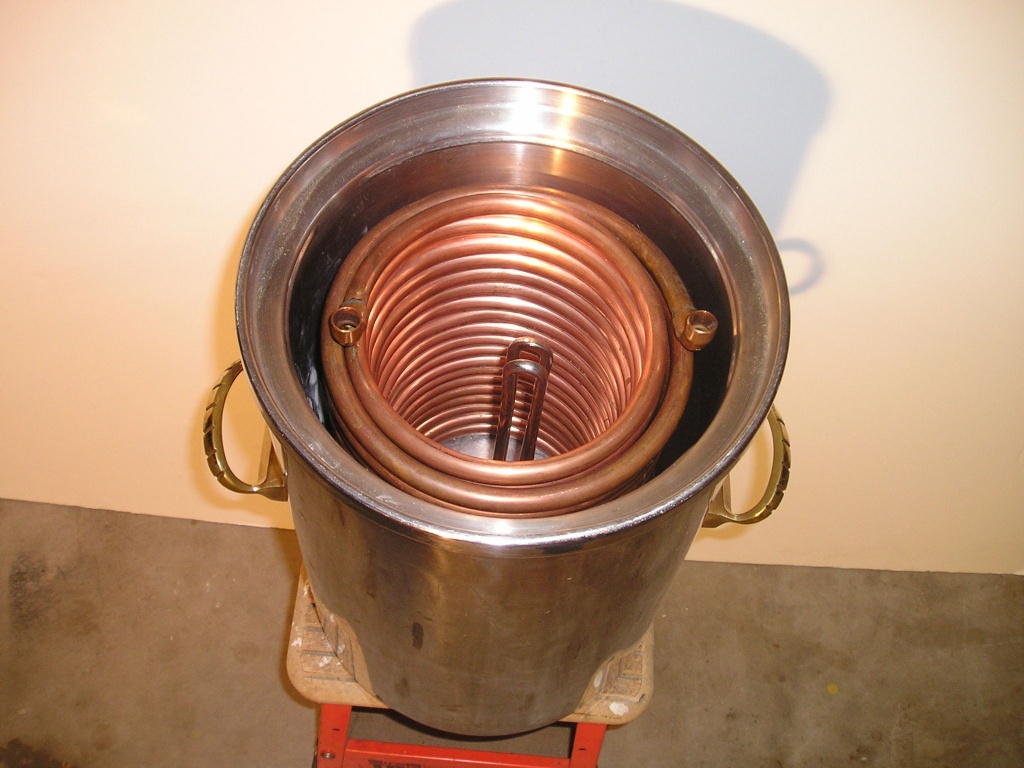

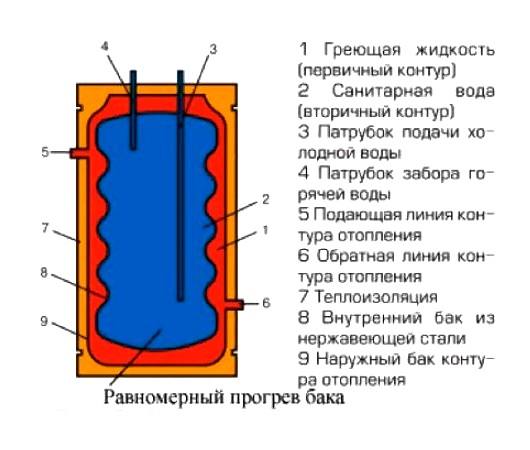

Et annet alternativ: “tank i tank”. Hvis du står overfor spørsmålet om hvordan du lager en kjele med egne hender, kan du se nærmere på denne ordningen.

Den indre beholderen (der indirekte oppvarming vil forekomme) velges med korrugerte vegger (fortrinnsvis). Så varmevekslingsområdet er større. Og vannet med primærvarme renner gjennom det ytre punktet. Hvis du avkjølte en gryte med varm kompott i en bolle med kaldt vann, er prinsippet om varmeapparatet klart..

Selvfølgelig er et slikt system vanskeligere å implementere, men effektiviteten vil være høyere..

Viktige forskjeller fra tradisjonelle modeller

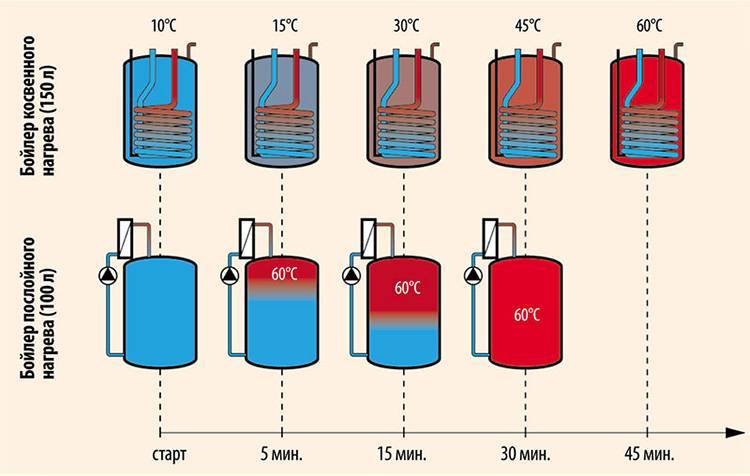

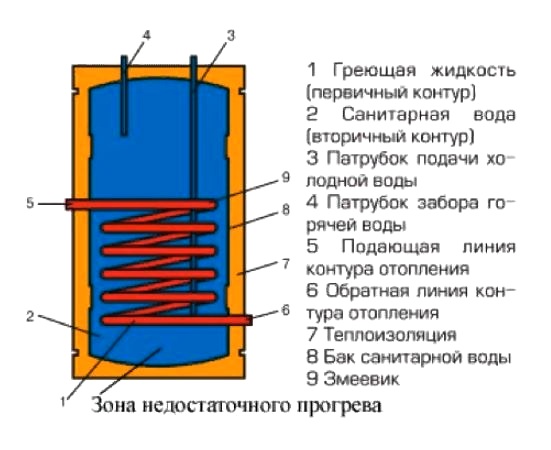

Enheter med spoler har en stor ulempe: den nedre delen har kalde soner som er dårlig oppvarmet av varmevekslere. På grunn av dette kan tiden for å bringe væsken til ønsket termometermerke være veldig lang med høy kapasitet på enheten. Og hygienen til utstyret synker. Dobbeltveggede indirekte enheter er blottet for disse ulempene..

Temperaturvekslere er plassert inne i arbeidstanken, slik at de kommer i kontakt med vann og kan bli skalert, noe som reduserer effektiviteten og levetiden. På modeller med doble vegger virker væsken bare på overflaten av tanken, som er pålitelig beskyttet mot saltavleiringer og oksidasjon.

Hvordan beregne volumet av produsert BKN

Ifølge omtrentlige beregninger tatt i betraktning ved utforming av et privat hus, bruker en gjennomsnittlig familie på 4 personer i gjennomsnitt 280 liter per dag. For normal vannforsyning til familien kreves en 200 liters kjele. Hvis du planlegger å bruke varmt vann bare til dusj og vask, vil 100-120 liter være nok. kapasitet.

Bruk følgende tabell for å beregne det omtrentlige varmtvannsbehovet:

Sted for vanninntak	Omtrentlig vannforbruk (l)	Normal temperatur	Kjelevannforbruk (l)
Kjøkkenvask	fra 10 til 20	50 ° C	fra 5 til 10
Bad	fra 110 til 180	40 ° C	fra 50 til 85
Dusj	fra 30 til 50	37 ° C	fra 16 til 27
Vask	fra 3 til 8	37 ° C	fra 1 til 3

Ved beregning av kjelens volum tas en faktor til. Hvis du planlegger å installere et montert BKN, er kapasiteten begrenset til 150-160 liter, noe som er forbundet med belastningen på veggen. Hvis det kreves et større volum, installer du en gulvstående kjele.

Er det mulig å lage en BKN fra en elektrisk varmtvannsbereder?

Dette er teoretisk mulig. Varmeelementet kan enkelt fjernes fra drivhuset. I stedet kan du sette en spole og, som et resultat av endring fra en konvensjonell elektrisk kjele, lage en indirekte varmekjele.

Fordelene med løsningen er at en godt isolert beholder allerede er tilgjengelig. Om nødvendig kan du demontere spolen og installere det rørformede varmeelementet på nytt.

Denne tekniske løsningen har flere ulemper:

• Utilstrekkelig ytelse – spolen vil ha et lite varmeområde, henholdsvis, kjelens hastighet vil avta.
• Redusere hastigheten på oppvarmingsvann.

I praksis blir det sjelden laget en kjele fra en varmtvannsbereder. Bedre å lage lagertanken igjen. Så du kan ta hensyn til alle nødvendige varmetekniske beregninger, velge materialet for tanken og varmeveksleren. Velg riktig varmeisolasjon.

Fordeler og ulemper ved indirekte varmeutstyr

Blant fordelene med en indirekte kjele er:

• lønnsomhet (ingen strømkostnader);
• høy ytelse på utstyret, begrenset bare av kraften til varmekjelen;
• mangel på direkte kontakt mellom rennende vann og kjølevæske;

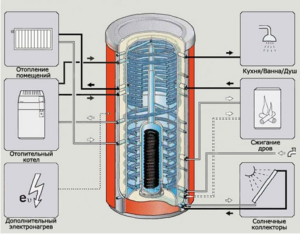

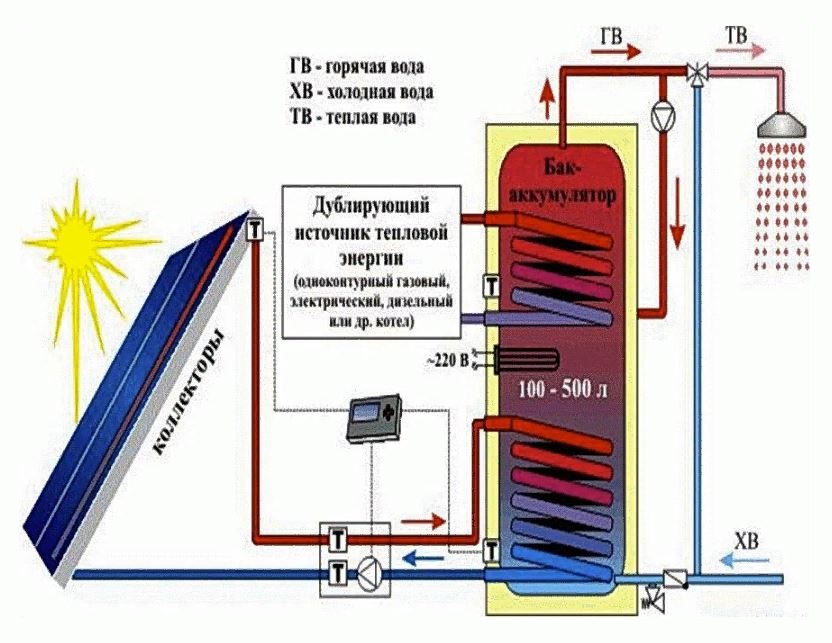

• muligheten til å forbruke varmeenergi fra flere kilder samtidig for å øke kjelens effekt og effektivitet.

De betydelige ulempene med utstyret inkluderer:

• høy kostnad. En indirekte varmekjele koster 1,5–2 ganger mer enn en varmtvannsbereder av direkte type;
• utilstrekkelig kraft. For å varme opp en stor mengde vann (mer enn 100 l) kan det ta ganske lang tid – fra 1 time. I sortimentet til noen produsenter er det kjeler med høyere oppvarmingshastighet (30–35 min.), Men kostnaden er urimelig høy;
• store dimensjoner. Størrelsen på utstyret avhenger direkte av tankens volum. Kjeler med en kapasitet på over 200 liter tar for mye plass, så de installeres i et eget vaskerom;
• umulig bruk året rundt. Effektivt arbeid bare i fyringssesongen (høst – vinter). Om sommeren, når varmekjelen er slått av, blir ikke vannet i kjelen oppvarmet..

  En indirekte varmekjele forbereder varmt vann lenger, men det krever ikke elektrisk tilkobling

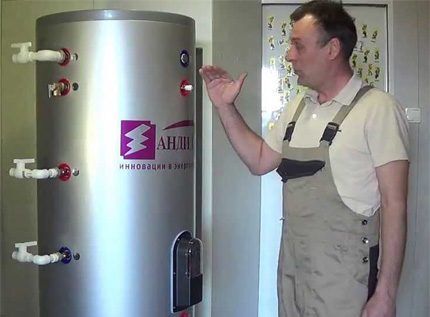

Video: erfaring med bruk av en indirekte kjele

Diagram over en hjemmelaget kjeleenhet

Standarddiagrammet for en vannoppvarmingsenhet i form av en kjele kan ha betydelige forskjeller avhengig av type og designfunksjoner. Indirekte varmeenheter er ikke i stand til uavhengig å produsere termisk energi, men kan utstyres med innebygde varmeelementer, ved hjelp av hvilke temperaturregimet til vann effektivt opprettholdes innenfor forhåndsbestemte grenser.

Diagrammet over enheten forutsetter tilstedeværelsen av hovedkomponentene i designet, presentert:

• oppbevaringstank;
• ytre foringsrør;
• varmeisolasjon;
• varmeveksler;
• et sted for tilkobling av et ekstra varmeelement;
• revisjon hull;
• kaldt vanninntak;
• inngang og utgang for den termiske bæreren;
• termometer tilkoblingspunkt;
• resirkulering linje;
• utløp for varmt vann;
• magnesiumanode.

Et varmeelement med en medfølgende varmebærer er bygget inne i den isolerte tanken. Kaldt vann kommer inn gjennom den nedre delen av tanken, og varmtvannsforsyningen tas fra den øvre delen.

Varmtvannsutstyr av denne typen er utstyrt med en beskyttende magnesiumanode. De mest moderne og dyre modellene er utstyrt med et par redundante spoler. Opprettholdelse av temperaturregimet er gitt av et varmeelement med en termostat innebygd i den øvre delen av tanken.

Kjeler med indirekte oppvarmingstype produseres også helt uten spole. Denne spesielle designen kalles “tank i tank”, som skyldes tilstedeværelsen av en andre tank inne i en tank. Oppvarming av vann i slike varmtvannsinnretninger skjer inne i tanken, og bevegelsen av varmebæreren utføres mellom veggene.

Fabrikkmodeller av kjeler med indirekte oppvarming og sirkulasjonsrør er utstyrt med de obligatoriske elementene representert av en magnesiumanode og en sikkerhetsgruppe, samt en temperatursensor.

Vurdering av indirekte varmtvannsberedere

I dagens verden er det veldig vanskelig å klare seg uten varmt vann, og derfor bruker de fleste kjeler. Du kan finne forskjellige typer vannvarmeapparater i butikkene..

De er av følgende typer:

• elektriske kjeler;
• kjeler indirekte vannvarmere;
• gasskjeler;
• de som varmes opp av solens varme.

I denne videoen lærer du hvordan du lager en kjele selv:

For å varme opp vann i en indirekte varmtvannsbereder trenger du ikke bruke gass, elektrisitet eller fast drivstoff. Grunnlaget for produksjon av en egenprodusert varmtvannsbereder er bruk av termisk energi, som produseres av tredjepartskilder. På grunn av varmeoverføringsvæskene i overgangen er transport av varme nødvendig. Frostvæske eller vann kan tas som slike stoffer. Ved å bruke en kjele kan du spare mange energiressurser..

Dessverre har varmtvannsberederen en betydelig ulempe: den kan ikke brukes på slutten av fyringssesongen. Bruk av kjelen i de varmeste periodene av året utelukkende for å skaffe varmt vann anses økonomisk ulønnsomt. I dette tilfellet er det rasjonelt å lage en kombinert varmtvannsbereder med egne hender, som i tillegg til en varmeveksler også vil være utstyrt med en kraftig varmekomponent.

Fordeler og ulemper med indirekte varmekoker

Fordelene ved å bruke en indirekte varmekjele i varmtvannsanlegget i et privat hus inkluderer:

• Komfort i bruk. Varmtvann som i en leilighet;
• Rask oppvarming av vann (på grunn av at alle 10-24 eller enda mer kW kjeleenergi brukes);
• Mangel på kalk i systemet. Fordi oppvarming utføres gjennom en varmeveksler, og temperaturen overskrider ikke vannets kokepunkt. Selvfølgelig er problemet ikke helt løst, men dannelsen er betydelig redusert. Lagringsvannvarmere kan også utstyres med anoder laget av forskjellige materialer (aluminium, magnesium, titan). Dette bidrar også til korrosjonsmotstanden i selve tanken og forhindrer dannelse av kalk.
• Mulighet for å organisere et resirkuleringssystem for vann. Heng oppvarmede håndklestativ. Det er ikke nødvendig å vente og tømme en stor mengde vann mens varmt vann renner. Du kan ikke gjøre det på en dobbeltkretsfyr.
• Evnen til å få et stort volum varmt vann, som er nok for alle behov samtidig.Med en dobbeltkretsfyr er strømmen av varmt vann begrenset av kjelens kapasitet – dens kraft. Du vil ikke kunne vaske oppvasken og bruke dusjen samtidig. Det vil også være åpenbare temperaturfall..

Som alltid er det ulemper:

• Naturligvis er kostnaden i forhold til en dobbeltkrets kjele høyere;
• Stedet tar anstendig;
• Ytterligere problemer for tilkobling og konfigurering av systemet;
• Med et resirkuleringssystem, ekstra kostnader (raskere avkjøling av systemet, pumpedrift, etc.), noe som vil medføre en økning i DC i betaling for energibærere (gass, elektrisitet);
• Systemet må vedlikeholdes regelmessig.

Fordeler og ulemper ved en indirekte varmekjele

De positive faktorene ved bruk av en slik kjele inkluderer:

• Indirekte vannoppvarming skaper ikke en ekstra belastning på de elektriske ledningene, spesielt i oppvarmingssesongen, siden den er koblet til sentralisert oppvarming og praktisk talt ikke har med elektrisitet å gjøre;
• med riktig tilkobling og konfigurasjon, er kjelen i stand til å vise et høyt ytelsesforhold med en akseptabel kostnadssammenligning;
• varmeapparatet som er plassert inne, så vel som kjølevæsken, kommer ikke i kontakt med vanntilførselen, og sikrer dermed driftstid og enhetens sikkerhet;
• det er alltid mulig å koble en indirekte varmekoker til andre varmekilder, samt å bruke flere enheter samtidig, og skape en kaskade.

Tanken og nødoppvarmingselementet er beskyttet mot korrosjon av magnesiumlegeringsanoden. For å unngå det maksimalt tillatte trykket, er en termostat og en sikkerhetsventil installert i kjelen. Tankhuset kan ha hvilken som helst design, for en rekke interiører.

Sammen med de ubestridelige fordelene med dette systemet, er det også ulemper:

• hvis du trenger å utstyre et eksisterende system på nytt, må du være forberedt på kostnadene;
• prisen på en indirekte varmekjele er veldig høy, de første kjøps- og installasjonskostnadene vil kreve betydelige økonomiske ressurser. Så prisen vil alltid være høyere enn kostnaden for øyeblikkelige elektriske eller gassvarmere;
• etter installasjon og den første oppstarten, vil oppvarmingen av de første 100 eller flere liter vann vare opptil to timer, noe som kan påvirke oppvarmingen av huset i løpet av denne perioden;
• for å kjøpe en kjele, er dette fortsatt halve kampen, en kapasitet på 100 – 200 liter har store dimensjoner, som må tas i betraktning, kjelerommet må gi ledig plass.

Fordelene med hjemmelagde ovner

Hvorfor foretrekker eierne fortsatt ofte å lage en kjele med egne hender? En hjemmelaget kjele har mange fordeler i forhold til fabrikken:

1. Kobles til varmesystemet.
2. Plassert ved siden av kjelen.
3. Koster mye billigere enn kjøpt
4. Lar deg spare energi.
5. Lar deg opprettholde en konstant vanntemperatur.

Hvis vi snakker om ulempene med en kjele med egne hender, så er de:

1. Du trenger et ganske romslig rom for å sette eller henge en varmeapparat.
2. Hvis enheten ikke er kraftig nok, varmes vannet opp i lang tid.
3. Vekt bygger seg opp raskt, så det er bedre å myke vannet

Viktig! Den hjemmelagde enheten er også bra fordi den i oppvarmingssesongen fungerer fra sentralvarmeforsyningen, og om sommeren – fra strømnettet..

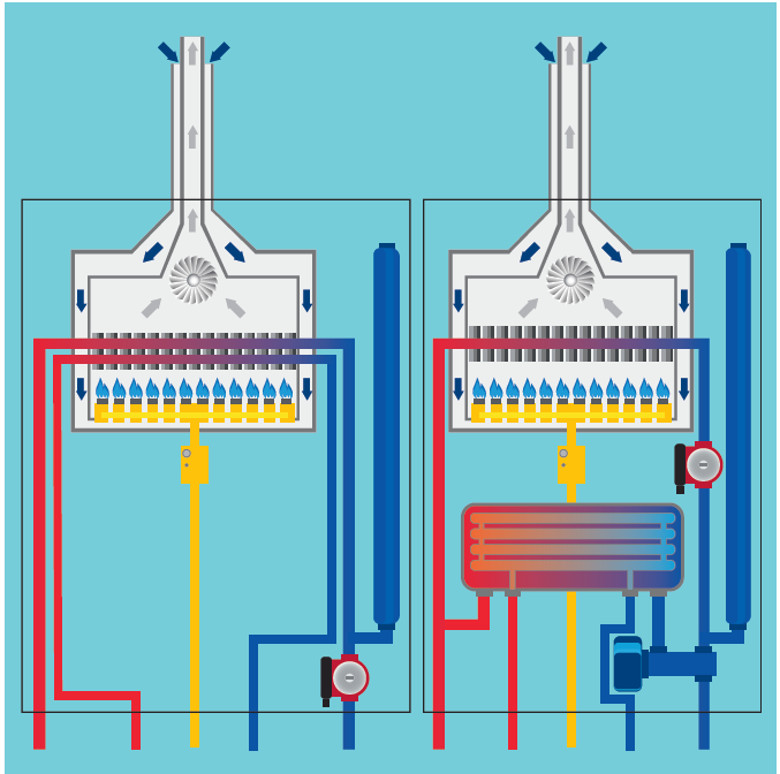

Hvilke kjeler som kan kobles til

Indirekte kjeler kan brukes med alle varmtvannskilder. Enhver varmtvannsbereder er egnet – fast brensel – på tre, kull, briketter, pellets. Kan kobles til alle typer gasskjeler, elektrisk eller oljefyrt.

Tilkobling til rør laget av forskjellige materialer

Kjelens innsats kan variere noe, avhengig av hvilket materiale vannrøret er laget av..

Polypropylenrør

Rør som ikke er sydd inn i veggen vil ikke skape tilkoblingsproblemer. Arbeidet vil bestå i å kutte vanntilførselsrøret på det nødvendige stedet og lodde inn i hullene på teene, hvor rørene skal gå til kjelen. Kranene er forbundet med vanlige koblinger. Hvis rørene er inngjerdet, vil handlingsalgoritmen endres litt:

• rør bør åpnes;
• det er en tie-in;
• grenrør blir omdirigert;
• rør sys inn i veggen.

Metall-plastrør

Siden det ikke er noen teknologi for å montere slike rør med en skjult metode, vil innfestingen ikke være et problem. Rørene kuttes, tees festes til dem og vannforsyningsrørene bringes til varmeren.

Stålrør

Å koble til stålrør er en vanskelig virksomhet. I dette tilfellet er det rasjonelt å bruke mikserdysene, som tanken skal kobles til. Tees settes på grenrørene, ved å koble dem sammen, blir vannoppvarmingen og mikseren koblet til ett rør.

Hyppige feil ved tilkobling av en indirekte varmekjele

En vanlig feil er feil plassering av kjelen. Den bør installeres så nært som mulig til en varmekjele eller et sentralvarmeuttak – dette vil spare på å legge flere rør og annen tilhørende infrastruktur.

Badet er nesten ideelt for dette, den eneste ulempen er den lille størrelsen:

En annen “populær” feil er feil tilkobling av kaldtvannsinntaket. Tilkobling i rekkefølge av input-output av substansen i termisk energi (varmebærer) må sikre at kjelen fungerer korrekt og effektivt.

Det optimale og effektive alternativet for oppvarming og varmeforsyning vil være kjølevæskens inntak i varmtvannsberederen fra henholdsvis toppen og utløpet fra bunnen.

Feil tilkobling av sirkulasjonspumpen kan føre til mange negative konsekvenser, nemlig:

• en annen motorakse enn en horisontal posisjon kan føre til rask slitasje på lagrene;
• en viktig faktor er å holde pumpen ren og fri for rusk. Silene må sjekkes regelmessig.

Kostnad for utstyr

Potensielle kjøpere, som står overfor valget av en indirekte varmekjele, løser problemet med å finne en akseptabel pris for utstyr med optimale funksjoner. Kostnaden for utstyret som presenteres i butikkene varierer sterkt avhengig av modellen. Her er bare noen av faktorene som påvirker prisingen:

• Produksjonsselskap. Europeiske kolleger vil på grunn av påvirkningen fra de høye kostnadene til EURO koste mer enn de samme koreanske. Likevel forblir kvalitetsnivået til de ledende merkene i eurosonen: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, alltid på topp, noe som gjør produktene etterspurt på hjemmemarkedet.
• Materialer som er tilstede i produksjonen og kvalitetsindikatoren for tankens ytelse.
• Komponentene er av høy kvalitet og ikke veldig gode. Dyrmodeller er utstyrt med tanker laget av messing eller rustfritt stål. Kroppsbekledning laget av dette materialet øker også prisen..
• Konstruktiv løsning. Tank-i-tank-modulen fører til en kostnadsøkning sammenlignet med den tradisjonelle utformingen av en indirekte varmekjele.
• Generelle parametere for enheten. Gjerne en større tank, tilbys til en økt kostnad.
• Funksjonalitet. Å utstyre en resirkuleringsinngang krever ekstra kostnader for produksjonsprosessen, som du kanskje gjetter, vil selgeren inkludere alt i den endelige prisen..

I begynnelsen av 2018 dannes prisen for bygging av en utenlandsk produsert indirekte varmekjele, med et volum på 100 liter eller mer, i området 50-90 tusen rubler. Kostnaden for en lignende kjele med et volum på 300 liter øker til 100 tusen rubler, og for et apparat med en kapasitet på 1000 liter må du betale 350-450 tusen rubler.

Hvordan velge en indirekte varmekoker

Hovedforskjellen mellom en kjele og en tradisjonell varmtvannsbereder er tankens kapasitet. For å gjøre det riktige valget og unngå for store kostnader når du kjøper en kjele, må du vite hvor mye vann som vil kreves for å dekke etterspørselen etter en familiecelle. Gjennomsnittlige indikatorer presenteres av slike beregninger: personlig hygiene, per dag – opptil 15 liter; vasking av kjøkkenutstyr – opptil 25 liter per dag; dusj – opptil 100 liter per dag; bad – opptil 200 liter.

Det er generelt akseptert at en person bruker omtrent hundre liter varmt vann, men dette er selvfølgelig en konvensjon, det reelle forbruket avhenger av personen selv og hans vaner. Noen besøker dusjen to ganger om dagen, den andre bruker en dag i uken på å bade. Sikkert kan vi si at et større volum av varmeapparatet vil ha en større kostnad..

Den andre viktige faktoren som påvirker kostnaden av kjelen er materialene den er laget av, spesielt dens indre deler. Det anbefales å velge en enhet med en messingspole, som gir mer effektiv oppvarming sammenlignet med stål. Messing er også praktisk fordi det er mye lettere å fjerne kalk fra det enn fra stål.

Nivået på beskyttelsen mot korrosjon bør også tas i betraktning. I rimelige modeller er overflaten på tankene dekket med et emaljelag eller glasskeramikk. I enheter av høyere kvalitet, i stedet for det indre belegget, brukes rustfritt stål i produksjonen av tanken.

En god kjele bør være utstyrt med et isolerende lag. Enten basaltull eller gassfylt plast – polyuretanskum brukes som dette materialet. Hvis varmeisolasjonen til kjelen er representert med skumgummi, er det bedre å omgå denne modellen..

Viktige egenskaper ved valg

Kanskje er hovedkarakteristikken volumet på tanken. Indirekte varmekjeler kan ha et volum på 100 liter, 200 liter, 300 liter. Basert på vannbehovet ditt. For eksempel, for å ta et bad trenger du fra 160 liter, for en dusj – opptil 85 liter. Hvis to tappepunkter fungerer samtidig, kreves det stor tilførsel av varmt vann. Men husk at en stor kjele vil ta mye plass og vannet i den vil ta lengre tid å varme opp. Hvis du skal kjøpe kjeler fra en nettbutikk, må du ta hensyn til følgende parametere: strømforbruk, driftstemperatur, systemtrykk, lagertankvolum. Kostnaden for kjelen avhenger ofte også betydelig av verdiene..

Opprettholdt arbeidstrykk

Denne parameteren kan sees i spesifikasjonen. Avhengig av modell varierer området fra 6 til 11 bar (vanligvis 6-7).

En veldig viktig indikator for de som installerer en kjele i en leilighet. Innenlandske vannforsyningssystemer er preget av trykkstøt, noen ganger dobbelt så høy som standard, og sikkerhetsventiler kan bli tette. Og for ikke å sverge på en uskyldig produsent, er det en grunn til å installere en reduksjonsventil ved innløpet og rolig nyte den perfekte driften av kjelen uten lekkasjer.

Tilstedeværelsen av varmeelementer

Uansett hvor god og økonomisk en indirekte varmtvannsbereder er, kan noen ganger oppvarming ganske enkelt være fraværende. Da er kombinerte modeller med tillegg av elektriske (gass) varmeelementer relevante. Enkelt sagt, en modell med varmeveksler og varmeelement, hvis tilførsel av kjølevæske fra utsiden ikke er tilgjengelig, er i stand til å fungere som en vanlig elektrisk elektrisk varmtvannsbereder.

Designfunksjoner og driftsprinsipp for BKN

En indirekte varmekjele kan bare fungere på ressursene til en ekstern kilde, men et varmeelement kan kobles til for service av systemet i den varme sesongen.

For å sikre uavbrutt tilførsel, er det en resirkulasjonssløyfe i systemet – vann vil kontinuerlig bevege seg gjennom rørene, og når kranen åpnes, vil en varm strøm strømme på punktene for vanninntak koblet til kretsen.

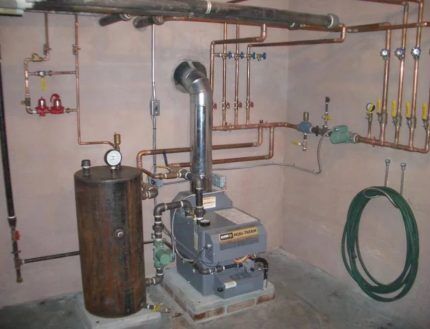

En indirekte varmekjele er vanligvis installert ved siden av en varmekjele, og denne “duetten” opptar et ganske stort område, spesielt hvis begge apparatene er av gulvtype

Dermed lar enheten deg spare mye på energiressursene, men samtidig få ikke mindre komfort enn når du bruker et sentralisert varmtvannsforsyningssystem..

Hvordan en indirekte varmekjele fungerer

En enhet som varmer opp vann etter et indirekte prinsipp. – dette er en isolert lagertank, i hvilken et varmeelement er installert, som opererer fra en ekstern varmebærer.

Selve tanken kan lages i form av et rektangel eller en sylinder, og det er dyser i veggene – for sirkulasjon av varmt vann fra varmesystemet og innløp / utløp av vannforsyningsrør.

Designet er basert på en metall- eller plastbeholder med en kapasitet på ti til flere tusen liter. Innsiden av tanken kan belegges med emalje, keramikk eller glassporselen for å opprettholde riktig vannkvalitet og unngå korrosjon.

Hylsteret er beskyttet mot varmetap av et isolerende lag av polyuretan, skumgummi eller mineralull.

Spiralen med kjølevæsken kan være jevnt fordelt i hele beholderen, eller passe tett i bunnen for raskt å varme opp det kalde vannet som kommer inn der (+)

For å forhindre kalk, er en magnesium- eller titananode installert i den øvre delen av beholderen, som myker opp vannet, beskytter metallet mot galvanisk korrosjon og øker enhetens levetid..

Enheten er også utstyrt med en termostat som styrer oppvarming til en viss temperatur, og sikkerhetsventiler inkludert i beskyttelsesgruppen.

Hva du skal se etter når du velger en BKN

En av hovedparametrene som bør bli et avgjørende argument når du kjøper en kjele, er dens kapasitet. For å finne ut den nødvendige tankkapasiteten, anbefaler vi deg å fokusere på antall personer i familien din..

Fortrengningsanbefalinger:

• 80-100 l – 2 forbrukere;
• 100-120 l – 3 personer;
• 120-150 L – 4 brukere;
• 150-200 l – 5 forbrukere.

Det er viktig å skille begrepene “total tankkapasitet” og “arbeidskapasitet”, fordi spiralrøret som befinner seg inne i kjelen, opptar et betydelig område. Sørg derfor for å sjekke når du kjøper hvor mye vann som faktisk passer inn i enheten. I de tekniske spesifikasjonene bør denne nyansen angis.

I tillegg til den “totale” omberegningen av potensielle forbrukere, er det nødvendig å ta hensyn til både frekvensen og volumet av vannbruk. For eksempel, hvis familien liker å ligge i et varmt bad og ikke tar en rask dusj, bør tankens arbeidskapasitet være passende – minst 120 liter.

Det er fordelaktig å bruke BKN i forbindelse med et fast brensel eller en-krets gasskjel, men hvis vannforbruket er mindre enn 1 l / min, vil en dobbeltkrets kjele koste mindre, noe som vil ta mye mindre plass enn en system med indirekte oppvarming

Andre viktige parametere:

1. Strøm – jo mer vannforbruk, jo høyere ressurs bør enheten ha. Men samtidig er det viktig at kraften til det “indirekte” ikke overstiger egenskapene til varmesystemet (eller annen ekstern energikilde). For eksempel, hvis volumet på lagertanken varierer innenfor 120-150 liter, må kjeleeffekten være minst 23 kW, og for 160-200 liter vil 31-39 kW allerede være nødvendig..
2. Oppvarmingstid – en parameter avhengig av tankens volum og antall svinger på spolen (store eller kombinerte tanker kan utstyres med flere spoler).
3. Tankmateriale – kjeler i rustfritt stål eller medisinsk stål er best egnet for langvarig bruk.
4. Varmeisolasjon – i billige modeller brukes skumgummi, som slites ut raskt og lar varmen passere, så det er bedre å kjøpe en dyrere enhet der polyuretan ble brukt.
5. Kontroll – enheten vil kunne arbeide i automatisk modus, om nødvendig, slå av og starte vannstrømmen, kontrollere oppvarming ved hjelp av en temperatursensor.

Når du velger tankens form og størrelse, er det også nødvendig å ta i betraktning at selv om kjelen teoretisk sett kan installeres i alle rom der det er tilgang til varmeanlegget, er den optimale plasseringen ved siden av kjelen. Slik er varmeoverføring mest effektiv..

Typer indirekte varmekjeler

Moderne indirekte kjeler har en rekke design og former. I tillegg til den avrundede tynnveggede tanken, er det kjeler som har en mer sofistikert design, som gjør at utstyret kan bli mer økonomisk og effektivt. Utstyrsklassifisering utføres i henhold til flere kriterier..

Varmeveksler typer

Indirekte vannvarmere kan ha en varmeveksler av forskjellige design:

• enkretsspole-et spiralformet tynnvegget metallrør plassert inne i lagertanken. På grunn av varmebærerens sirkulasjon gjennom røret, varmes spolen opp og overfører termisk energi til kaldt vann, som er i tanken. Dette er den enkleste og rimeligste designen på markedet;

  Indirekte varmekoker med en enkeltkretsspole – det enkleste og rimeligste alternativet

• dobbelkretsspole – et design som ligner på alternativet beskrevet ovenfor, med den eneste forskjellen at varmtvannsberederen gir samtidig tilførsel av oppvarmet vann og kjølevæske for sentralvarme. Slikt utstyr er noe dyrere enn en enklere analog, men mye mer effektiv når det er nødvendig å varme opp en stor mengde vann;
• tank-i-tank design-utstyret har en tank som består av større og mindre containere. Inne i den store tanken er det vann som må varmes opp, og inne i den mindre er det kjølevæske. Slike kjeler har ikke bare en høy vannoppvarmingshastighet opp til 75–90 ° C, men er også laget i større bygninger;

  kombinert kjele – utformingen av en varmtvannsbereder med to varmevekslere. Den første er en konvensjonell spole laget av aluminium eller kobberrør. Den andre er laget i form av en rørformet elektrisk varmeapparat. Kombinerte modeller har en ganske høy pris, men de kombinerer også funksjonene til forskjellige enheter.

Varmevekslermateriale

For fremstilling av en varmeveksler i form av en spole og en intern tank, brukes materialer som:

• messing – lav varmeledningsevne, 100-110 W / (m ∙ ° C);
• aluminium – gjennomsnittlig varmeledningsevne, 200–240 W / (m ∙ ° C);
• kobber – høy varmeledningsevne, 360-390 W / (m ∙ ° C).

Jo høyere varmeledningsevnen til varmevekslermaterialet er, desto dyrere blir kjelen.

Varmeelement for kombinert BKN

Rørformede varmeovner selges i et utvalg i husforbedringsbutikker. Følgende formel vil hjelpe til med å beregne ytelsen til varmeelementet:

{banner_downtext}

P = 0,0011 * m * (tk-tн) / T

Følgende verdier regnes som beregnet:

• P er kraften til varmeelementet;
• M er massen av oppvarmet vann;
• tk er ønsket vanntemperatur;
• tн – innledende vanntemperatur;
• T – oppvarmingstid for vann.

I en kombinert indirekte varmekjele er spolen plassert over hele vannvarmetanken fra bunn til topp – kretsen gir maksimal effektivitet og jevn oppvarming av vann. Varmeelementet er installert i bunnen av tanken.

Hvordan lage varmeisolasjon BKN

For å minimere varmetapet påføres flere lag med varmeisolerende materialer på overflaten av tanken. Følgende behandlingsordre anbefales:

• Kroppen er dekket med varmeisolerende maling – sammensetningen inneholder keramiske komponenter som holder på varmen. Samtidig beskytter lakkbeholderen tankens overflate mot korrosjon.
• Mineralull – et lag med varmeisolasjon på ca 5 cm. Bruken av basaltisolasjon er optimal. Materialet forhindrer varmetap, er motstandsdyktig mot fuktighet og tillater samtidig at damp passerer gjennom, og forhindrer væske fra å samle seg i lagene av materialet. Ovenfra er mineralullen dekket med ethvert materiale med foliebase. Du kan bruke Penofol og derivater.
• I stedet for trelags isolasjon er bruk av Polinor tillatt. Isolasjon ligner polyuretanskum. Enkel å påføre og forhindrer varmetap.

Produksjonen av en indirekte varmekjele sparer ca 10-15 tusen rubler. Effektivitet og produktivitet, forutsatt at monteringen utføres riktig, vil være i nærheten av fabrikkproduksjon.

Installasjonsmetode

Avhengig av installasjonsmetoden er enhetene delt inn i to typer:

1. Veggmontert – utstyret er montert på en hengende brakett festet til veggoverflaten. Kapasiteten til husmonterte veggkjeler overstiger vanligvis ikke 200 liter, men i serien til noen produsenter kan du finne design med en kapasitet på opptil 650 liter.

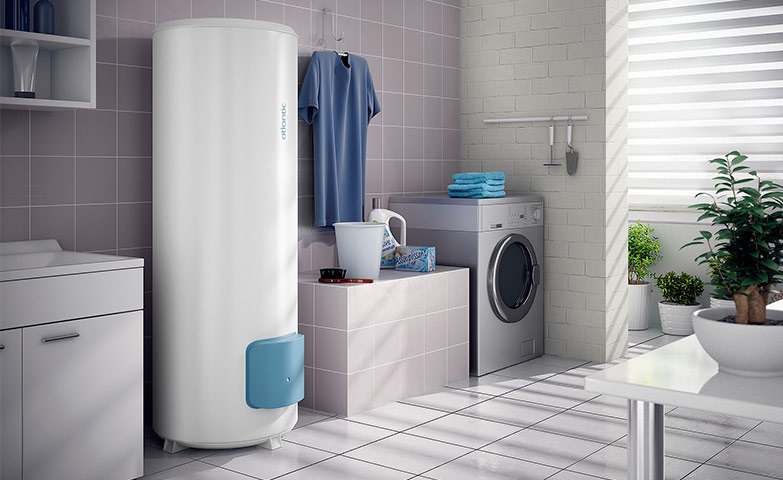

2. Gulvstående – tanken er installert på gulvoverflaten i umiddelbar nærhet av varmekjelen. Gjennomsnittlig kapasitet på gulvstående modeller for husholdninger varierer fra 200 til 500 liter. Industrielle versjoner har bare gulvstående installasjon.

   Kjeler er veggmonterte (venstre) og gulvstående (høyre) versjoner

Oppsettsmetode

I henhold til metoden for arrangement av strukturelle elementer er vannvarmere delt inn i to typer:

1. Vertikal er den vanligste layoutmetoden for å spare plass i rommet. Vertikale enheter har et begrenset volum og dimensjoner, så dette designet er ganske egnet for bruk i privat sektor.
2. Horisontal – har ingen klare begrensninger på volum og dimensjoner. Som regel har slike enheter på grunn av deres større størrelse mange tilleggsfunksjoner. For eksempel tykkere varmeisoleringslag, resirkulering og akkumulering.

   Horisontale kjeler kan ha et tykkere lag med varmeisolasjon og en rekke tilleggsfunksjoner

Velge en kjele for egenproduksjon

Den generelle enheten til en indirekte varmekoker er ganske enkel – hvis du kan jobbe med elektroverktøy og sveising, kan du lage en varmtvannsbereder selv.

For bruk i et privat hus hvor en familie på tre bor, er en vertikal kjele med en kobbervarmeveksler tilstrekkelig. Hvis familien er stor, er det bedre å velge et gulv. Dette vil gjøre det mulig å gjøre utstyret med den nødvendige kapasiteten, samt å utføre riktig varmeisolering av tanken..

Det er ikke tilrådelig å lage din egen kjele med en tank-i-tank varmeveksler. Først må du finne eller lage selve tanken, noe som vil kreve mye innsats og tid. For det andre, ved fremstilling av store volumvarmere, øker dimensjonene til strukturen flere ganger..

I tillegg har fabrikkmodeller produsert med denne teknologien et spesielt belegg (emalje, keramikk, sølvbelegg) på varmeveksleren. Det vil ikke være mulig å gjenta påføringen av et slikt belegg under “garasjeforhold”.

Designfunksjoner for en indirekte kjele

Den indirekte kjelen er en tank i rustfritt stål. Tankens indre vegger er dekket med et spesielt materiale som ikke bare beskytter overflaten på varmtvannsberederen mot korrosjonsprosesser, men også reduserer konsentrasjonen av skadelige bakterier og mikroorganismer.

Diagram over en indirekte kjeleenhet med en enkeltkretsspole

Resten av kjelen i den enkleste designen består av følgende komponenter:

• varmeveksler – spiralrør eller mindre tank. Avhengig av tankens volum, kan den være plassert i dens øvre og nedre deler;
• innløpsdyse – en montering i den nedre delen av enheten for å forsyne et rør med kaldt rennende vann;
• utløpsrør – tilkobling for tilkobling av varmtvannsuttaksrøret;
• magnesiumanode – ekstra beskyttelse av tankveggene mot korrosjonsprosesser;
• internt termometer – en enhet for å måle temperaturen på vannoppvarming;
• termostat – en enhet som forhindrer overoppheting av utstyr;
• kontrollenhet – dreieknapp med divisjoner for innstilling av oppvarmingstemperaturen;
• varmeisolasjon – et lag med isolerende materiale som hjelper til med å opprettholde en gitt temperatur på oppvarmet vann;
• utløp – ventil for drenering av stillestående vann;
• revisjon – et hull med stor diameter beregnet på vedlikehold, reparasjon og modernisering av kjelen.

Utformingen av nye tankmodeller kan variere noe og ha en rekke forbedringer fra produsenter, men generelt består en indirekte kjele av de listede elementene.

Kjelens arbeidsprinsipp

En indirekte kjele er en del av varmesystemet og er koblet direkte til en gass-, elektrisk eller fast drivstoffkjel, som varmer opp kjølevæsken ved hjelp av energien som frigjøres under forbrenning av drivstoff.

Varmemediet sirkulerer gjennom varmtvannssystemet og passerer gjennom varmeveksleren i den indirekte varmekjelen. På grunn av frigjøring av termisk energi fra det varme kjølevæsken, blir kaldt vann oppvarmet, som beholderen til enheten fylles med. Fra det transporteres det oppvarmede vannet gjennom et rør gjennom utløpet til badet, til kjøkkenet og til andre rom med rørleggerutstyr..

Den indirekte kjelen kan fungere med alle typer varmekjeler

Når varmekjelen er slått av eller når den går over i en økonomisk driftsmodus, avkjøles kjølevæsken raskt. På grunn av designet, som sørger for isolasjon av tankens vegger med uretanskum, avkjøles vannet i tanken veldig sakte. Dette lar deg bruke hele volumet av varmt vann i flere timer..

Beregning av hovedparametrene til kjelen

Før du fortsetter med søket etter materiale og direkte produksjon, vil det være nødvendig å beregne tankens minimumsvolum og varmevekslerens lengde..

Tankvolum og form

Vanntankens volum avhenger direkte av antall innbyggere som permanent bor på installasjonsstedet for utstyret. Det antas at en person bruker opptil 80 liter vann per dag. For den beregnede verdien anbefales det å ta 45-50 liter per person. Hvis normen overskrides, vil vannet i tanken stagnere, noe som absolutt vil påvirke kvaliteten.

Tankens form velges under hensyntagen til trykkraften i vannforsyningssystemet. Hvis trykket er lavt, er det tillatt å bruke hjemmelagde kjeler med en firkantet tank. For høyt systemtrykk kan bare utstyr med rund bunn og topp brukes..

Firkantede og rektangulære lagertankkjeler kan bare brukes i vannsystemer med lavt arbeidstrykk

Faktum er at det økte trykket bidrar til fremveksten av bøyekrefter på tankens vegger, så en firkantet eller rektangulær tank kan deformeres. Tank med rund bunn er mer motstandsdyktig mot deformasjon på grunn av bedre effektivisering.

Varmevekslerens effekt og lengde

I vertikale indirekte modeller brukes vanligvis en kobberspiral som varmeveksler mellom innløpet og utløpet..

For egenproduksjon er det best å bruke et kobberrør med en diameter på 10 mm. Et slikt produkt kan enkelt bøyes for hånd uten bruk av verktøy. Når du bruker et metall -plastrør, må du huske på at oppvarmingstemperaturen til kjølevæsken ikke skal være mer enn 90 ° C, ellers vil røret deformeres og leddene lekker – dette vil føre til blanding av vann i tanken.

Lengden på røret som kreves for fremstilling av spolen beregnes med formelen L = P / (3.14 ∙ d ∙ ∆Т), der:

• L – rørlengde (m);
• d – seksjon av røret (m);
• –Т – temperaturforskjell mellom oppvarmet og kaldt vann (оC);
• P – varmevekslerens effekt for hver 10 l vann (kW).

Ifølge eksperter bør det være minst 1,5 kW termisk energi for hver 10 liter vann. Når du tar hensyn til dette, kan du beregne lengden på røret for produksjon av spolen..

La oss for eksempel beregne materialet for spolen som skal installeres i en 200 liters kjele. Temperaturen på kaldt vann som leveres til tanken vil være 15 ° C, og etter oppvarming er det nødvendig å skaffe vann med en temperatur på 80 ° C: L = 1,5 ∙ 20 / (3,14 ∙ 0,01 ∙ 65) ≈ 15 m.

Tabell: lengden på kobbervarmeveksleren for kjeler med en kapasitet på 50-200 liter

Lagertankvolum, l	Utstyrseffekt, kW	Varmevekslerlengde, m	Kjeletankdiameter, m	Sløyfediameter, m	Antall svinger
200	tretti	15	0,5	0,4	12
150	22.5	elleve	0,5	0,4	ni
100	15	7.5	0,4	0,3	åtte
50	7.5	4	0,4	0,3	5

Antall omdreininger til spolen avhenger av bøyemetoden og avstanden mellom elementene. Vanligvis plasseres spolen slik at avstanden mellom spolene og tankveggene er minst 10–12 cm. Avstanden mellom spolene skal ikke være mindre enn 5 cm. De beregnede verdiene for lagertanker i forskjellige volumer kan være sett i tabellen ovenfor.

Hvis en indirekte kjele må være utstyrt med en rørformet elektrisk varmeapparat, beregnes effekten ut fra det faktum at et varmeelement med en kapasitet på minst 1,5 kW er nødvendig for å raskt varme opp 50 liter vann. I tillegg må enhver kombinasjonskjel være utstyrt med en termostat..

Produksjon av indirekte varmekoker

Prosessen med å montere en varmtvannsbereder kan variere avhengig av konstruksjonstype, men i de fleste tilfeller produseres utstyr for gass- og elektriske kjeler i følgende rekkefølge:

1. I en tidligere forberedt sylinder bores to hull ved hjelp av en elektrisk drill med en kronemunnstykke. Det ene hullet vil være plassert i bunnen og brukes til tilførsel av kaldt vann, det andre på toppen for å fjerne varmt.
2. De resulterende hullene rengjøres, beslag og kuleventiler er montert i dem. Deretter bores et annet hull i den nedre delen, i hvilken en kran er installert for å tømme stillestående vann..

   Det er laget hull i de nedre og øvre delene av sylinderen, i hvilke kraner settes inn for å koble til vanntilførselsrør

3. For å lage en spole kreves et kobberrør med en diameter på 10 mm. En spiralbøyning gjøres best med en rørbøyer. Hvis det ikke er et slikt verktøy, kan du ta et rundt arbeidsemne – et rør med stor diameter, en tømmerstokk, en tønne osv..

   Lag en spole til en varmtvannsbereder fra et rundt kobberrør med en diameter på 10 mm

4. Spolen produseres i henhold til beregningene som er utført tidligere. Endene på varmeveksleren er bøyd i en retning i en avstand på 20–30 cm. For å montere spolen bores to hull i bunnen av sylinderen. Gjengede fagforeninger er installert og sveiset inn i dem..

   En gjenget nippel brukes til å koble spolen til kjelen.

5. Før installasjon senkes spolen ned i en bøtte eller en stor beholder med vann og blåses ut. Hvis strukturen er forseglet, senkes spolen ned i sylinderen, settes i forhold til innløpet og utløpet og sveises.
6. Hvis ballongen er kuttet i midten, monteres en anode i den øvre delen. For dette bores et hull som en gjenget dyse er skrudd inn i, og en magnesiumanode er allerede montert i den. Hvis beholderen er satt sammen av tre separate deler – bunnen, lokket og den sentrale delen, kan anoden installeres på det siste trinnet..
7. Varmeisolerende materiale er montert på utsiden av kjelen. Det er best å bruke sprøytet polyuretan. Før påføring er alle rør beskyttet med tett polyetylen og en klut. Hvis midlene er begrensede, kan du bruke vanlig polyuretanskum, som etter herding er pakket inn i reflekterende isolasjon..

   For varmeisolasjon er den enkleste måten å bruke skum- og folieisolasjon

8. Vedlegg for fjæring på braketter er sveiset på baksiden av kjelen. For gulvstående kjeler er støtteben fra stålvinkel eller forsterkning sveiset til bunnen av utstyret.

I sluttfasen skrus beslagene på, tappes og toppdekselet monteres. Om mulig kan lokket ikke sveises, men klemmefester kan være laget av ståltråd med et tverrsnitt på 3 mm.

Ved fremstilling av en kjele for felles bruk med kjeler med fast brensel, i stedet for en kobberspiral, brukes et U-formet stålrør, som er montert på bunnen av enheten. Fra siden av ovnen eller kjelen er røret koblet til utløpsrøret. Røret fjernes fra kjelen og kobles direkte til pipen.

Nødvendige materialer og verktøy

Lagertanken til enheten er laget av varmebestandig plast, rustfritt stål, aluminium eller stål med et keramisk belegg. Som emner for tanken kan du ta plastfat til matvarer, aluminiumstanker eller unødvendig gassflaske..

For fremstilling av varmeveksleren, som angitt ovenfor, er det bedre å bruke et rundt eller firkantet kobberrør. Når du monterer en varmeveksler fra firkantede rør, vil 90 ° bøyninger være nødvendig.

Som et verktøy må du forberede:

• vinkelsliper;
• elektrisk drill med kjernebor for metall;
• sveiseapparater for argonbue;
• sett med skiftenøkler;
• plate for sliping og polering av metall;
• sandpapir.

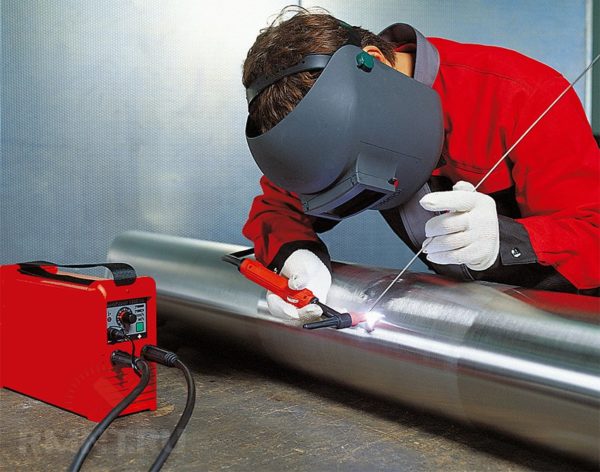

  For å montere en kjele må du kunne jobbe med en sveisemaskin

Beslag, avløpskran og andre koblingselementer velges ut fra dimensjonene til røret som skal tilkobles. I tillegg kjøpt FUM-tape, sikkerhetsventil, magnesiumanode og en dyse for installasjon.

Klargjør tanken for montering av varmtvannsberederen

For produksjon av en indirekte kjele kan du bruke en ny eller gammel gassflaske. Denne beholderen er laget av 3-4 mm tykt rustfritt stål og er ideell for arbeid med varmt vann..

Før du monterer varmestrukturen, må du nøye forberede sylinderen. For å gjøre dette, blir produktet kuttet i to med en kvern. Beholderens indre overflate rengjøres ved hjelp av en vinkelsliper med et passende feste.

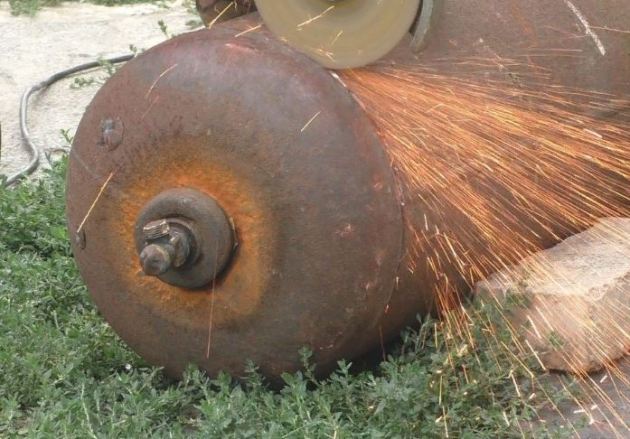

Før montering av kjelen må sylinderen åpnes og den indre overflaten rengjøres.

Etter det vaskes innsiden av beholderen, tørkes og dekkes med nitro-primermaling. Disse arbeidene bør utføres uten feil, ellers vil det oppvarmede vannet lukte gass etter at kjelen er satt i drift.

Når du bruker en tank fra andre metallbeholdere, utføres forberedelsen på en lignende måte..

Video: indirekte varmekoker fra en gassflaske

Stadier av arbeidet med å lage en kjele

En kjeltegning kan se slik ut.

Velge en tank for en kjele

Volumet på lagertanken til varmtvannsberederen bør beregnes ut fra det daglige forbruket av varmt vann i huset. I tilfelle flere mennesker bor i en leilighet eller et hus, vil en tank på 100 liter være nok. Og for en familie på 4-5 personer bør du allerede velge en beholder med et volum på 200-300 liter..

Tanken som brukes må være laget av en legering av aluminium, rustfritt stål eller annet metall som er motstandsdyktig mot korrosjon. Du kan bruke en stor gassflaske, hvis vegger er i tillegg rengjort og grunnet. Hvis du ikke fyller veggene i sylinderen, kan varmt vann ha en ubehagelig lukt av gass..

Det må bores fem hull i den valgte tanken. To i bunnen for innløpsrøret og nødavløp, to på siden for montering av spolen og ett utløp for vanninntak fra toppen. I tilfelle det er planlagt å bruke en slik kjele utenfor fyringssesongen, er det også nødvendig å lage hull for installasjon av et elektrisk varmeelement. For varmeelementet bores ett eller to hull fra bunnen. Kuleventiler eller avstengingselementer er installert i hullene, hvoretter lagertankens tetthet kontrolleres.

Å lage en varmeveksler

Når du velger diameteren på den fremtidige spolen, er det viktig at vannet i tanken er i kontakt med et slikt rør maksimalt. For dette er det ledig plass igjen mellom rørsvendingene.

For enkelhets skyld kan du bruke en tømmerstokk eller rør som varmevekslerrøret vil pakkes rundt. Den ene enden av dette røret er festet, og deretter opprettes svingene jevnt, og kontrollerer tettheten til den resulterende spiralen.

Blant fordelene med å bruke en selvlaget enhet er:

• Mulighet for å koble enheten til sentralvarmeanlegget.
• Mulighet for å plassere enheten så nær varmekjelen som mulig.
• Minimumskostnad for materialer som kreves for installasjon av kretsen.
• Bruken av en slik enhet vil redusere forbruket av energiressurser betydelig, og derfor redusere strømregningene betraktelig..
• Full levering av husholdningsbehov.

Ulempene med å installere en slik kjele inkluderer følgende funksjoner på enheten:

• For å imøtekomme enheten kreves et tilstrekkelig stort område eller fortrinnsvis et eget rom.
• Det tar tid å varme opp et tilstrekkelig volum væske, noe som påvirker intensiteten av oppvarming av rommet.
• Innskudd akkumuleres raskt på spolen, noe som hindrer riktig drift av enheten. Serpentinrøret må rengjøres regelmessig (minst to ganger i året).

Hvis du, etter å ha veid fordeler og ulemper ved å bruke en slik enhet, fortsatt vil lage den selv, bør du få så mye informasjon som mulig om kjelens design og arbeidssekvensen for å lage den..

Tegningen nedenfor viser de grunnleggende designkravene for en 100 liters enhet..

Den relative enkelheten til utformingen av denne enheten lar deg lage den selv.

Arbeidsrekkefølgen for å lage en kjeledesign

Produksjonen vil bli utført i etapper:

• Produksjon av containere. Enhver tank laget av korrosjonsbestandige legeringer kan brukes som beholder. Oftest er beholderen laget av en gassflaske (merk at før du skjærer sylinderen, må den fylles med vann for å unngå en eksplosjon). Når du velger en beholder, må du fokusere på behovet for vann til husholdningsbehov.
• Å lage hull for vann. Det lages fem hull: to for spolen, to for avløpskranen og innløpsrøret, ett for væskeuttaket.
• Varmeisolasjon. For å redusere varmetap og øke effektivitetsindeksen, må strukturen dekkes med et lag isolerende materiale (mineralull, polyuretanskum, etc.).
• Spole. For fremstilling av denne delen brukes et rør av kobber eller messing, som er skrudd på en aksel. Antall omdreininger avhenger av tankens parametere.
• Installasjon og tilkobling. Spolen er installert inne i beholderen og sveiset. Innløps- og utløpsrørene er tilkoblet. Om nødvendig er et varmeelement installert (flere hull er forberedt for det). Håndtakene er sveiset på. Beholderen er dekket med et lokk. Alle elementene i systemet er koblet i henhold til enhetens tilkoblingsdiagram til varmesystemets krets.

DIY -prosjekt og installasjon

Hovedoppgaven på gjør-det-selv-designfasen er valg av en lagertank, som med sitt volum dekker behovet for varmt vann..

Generelle regler for produksjon av indirekte varmekjeler

• Tilstedeværelsen av et varmeisolerende skall er nødvendig. Ellers vil det oppvarmede vannet raskt avkjøle seg gjennom ytterveggene. Det beste alternativet er å installere arbeidsbeholderen i et større fat, og blåse ut gapet mellom veggene med konstruksjonsskum.
• Du kan pakke inn beholderen med bygningsmaterialer for varmeisolering, selv om den ikke ser så estetisk tiltalende (men billig) ut. Hvis kjelen er plassert i fyrrommet, kan du spare.
• Det indre røret (hvis det brukes spolearrangement) må være korrosjonsbestandig. Etter montering av strukturen vil tilgangen til vedlikehold være vanskelig..
• Ved bruk av elektrokjemiske damper (f.eks. Aluminiumstank + kobberrør) må tilkoblingsflensene isoleres med nøytrale pakninger.
• Det anbefales å ordne et inspeksjonsvindu i veggen på den eksterne tanken som rengjøring eller vedlikehold utføres på.

Materialer for hånden

Vi har allerede snakket om tanker i rustfritt stål fra gamle vaskemaskiner. Imidlertid er det ikke lett å finne et slikt blankt. En utmerket donor kan være en avviklet 100 liters propansylinder. Det holder ikke trykk (det er derfor det ble avskrevet), men det vil fortsatt fungere som en vanntank. Selvfølgelig må en kjele fra en gassflaske rengjøres grundig (spesielt fra innsiden) og males med vanntett emalje av høy kvalitet..

Produksjon krever ikke industrielt utstyr. Nok “kvern” og en sveisemaskin. Den øvre delen kuttes av, deretter dannes en varmeanker i den.

Med gratis tilgang til andre materialer kan du lage varmeren selv fra et ark av rustfritt stål. Du kan se hvordan du lager en indirekte varmekoker med egne hender i videoen (se nedenfor).

Kanskje estetikken lider, men kvaliteten og holdbarheten til den produserte varmeren er ikke verre enn den fra fabrikken..

• Vi vet allerede at i den varme årstiden, når varmekjelen ikke fungerer, er indirekte varmeovner utelatt. I dette tilfellet vil et elektrisk varmeelement innebygd i tanken som reserveelement hjelpe..
• Et annet alternativ for å skaffe varmt vann om sommeren er installasjonen av en andre varmevekslingskrets som er koblet til solvarmeanlegg.
• Som et resultat er det mulig å montere et 3-i-1 varmesystem. Fra en varmekjele (uavhengig av drivstofftype), fra et elektrisk varmeelement og fra solenergien. Hvis to av tre energikilder forsvinner, kan du fortsatt gi hjemmet ditt varmt vann..

Elektrisk indirekte varmeapparat

Bruken av varmeelementer gjelder ikke for indirekte oppvarmingsmetoder, siden det er direkte kontakt med vann med den primære varmekilden. Et unntak er induksjonsvannvarmeren. Væsken mottar energi som praktisk talt, uten å berøre det indre termoelementet. Faktisk er det ikke i det hele tatt i designet..

En gjør-det-selv-øyeblikkelig varmtvannsbereder er laget i henhold til prinsippet om induksjonstopper. Bare i stedet for en gryte med vann, varmes et metallrør opp.

Hovedfordelen med systemet er at oppvarming ikke skjer på grunn av direkte termisk kontakt med en kilde til elektrisk energi, men ved hjelp av virvelstrømmer. Varmeoverføringskoeffisienttapene er minimale, effektiviteten har en tendens til 100%. I dette tilfellet varmer både metallrøret og selve væsken (hvis den er tilstrekkelig varmeledende). I tillegg er øyeblikkelige induksjonsovner betydelig sikrere enn kjeler med en tradisjonell elektrisk varmeapparat: det er ingen kontakt med vann med et element koblet til strømnettet.

Ulempen er åpenbar: en strømtilkobling er nødvendig for oppvarming. Det vil si at muligheten for indirekte oppvarming ved hjelp av en tre (gass) kjele ikke fungerer. Rommet må være elektrifisert.

Vi lager kroppen til den indirekte varmekjelen

Kroppen til den indirekte varmekjelen er laget av stål, og ev. Vanntemperaturen vil være opptil 70 grader, så veggene kan være tynne, uansett blir det ingen deformasjon. Det er ikke nødvendig å lage en tønne fra bunnen av, du kan ta en gammel gassflaske og på grunnlag av den lage en indirekte varmekoker med egne hender.

Hvis du vil at BKN skal være vridd for rengjøring eller utskifting av spolene, må en flens med stor diameter sveises på fra den ene enden. Men dette er ikke nødvendig, i utgangspunktet lager alle tanker som ikke kan skilles. I tilfelle må du kutte hull for:

• oppvarming og retur av varme;
• Varmtvannsforsyning;
• Varmtvannssirkulasjon;
• vann sminke;
• Varmeelement;
• magnesiumanode;
• temperatur sensor.

En magnesiumanode er nødvendig selv om du ikke planlegger å installere et varmeelement i BKN. Det beskytter tanken mot korrosjon, og derfor vil levetiden økes betydelig..

Varmeveksleren må plasseres enten over hele tankens høyde eller nedenfra. Varmtvannsforsyningen er på toppen, og under den er sirkulasjonsrøret. Sminke fra vannforsyningen skjærer inn helt nederst. Varmeelementet og magnesiumanoden må også plasseres så lavt som mulig, slik at varmeelementet alltid er i vannet, ellers brenner det ut. Temperatursensoren skal plasseres et sted midt i tanken.

Metallrør med en ½ eller ¾ tommers utvendig gjenge er sveiset til varmtvannsforsynings- og sirkulasjonshullene, sminke fra vannforsyningssystemet og temperatursensoren. I dette tilfellet bør diameteren på alle være den samme. Grenrøret for anoden skal være større; et spesiallaget lokk vil skrus på det. En vanlig bolt er sveiset til denne hetten, som anoden deretter skrus på. Dekketråden er pakket med slep.

Varmeveksleren kan fikses på to måter:

• en kobber- eller messingskraber settes inn i hullet og festes til kroppen på begge sider med muttere;
• stålskrapen er sveiset inn i kroppen – det må være en tråd på nalen på begge sider.

Det andre alternativet er enklere og mer pålitelig. I begge tilfeller er varmeveksleren skrudd fast på nalene fra innsiden av tanken. For varmeelementet må du sveise en mutter med nødvendig diameter til det forberedte hullet i kroppen utenfra. Varmeelementet kan skiftes uten problemer, så vel som anoden..

Det er ikke nødvendig å tømme. Hvis det blir nødvendig å tømme vannet, kan dette gjøres gjennom en tee installert på vannforsyningen fra vannforsyningen. Det er ingenting komplisert i en slik stropp..

For å skjule konturen kan du bruke et dekorativt overlegg på varmeledningen, som enkelt kan fjernes om nødvendig.

Det er mye nyttig informasjon om festing av stålvarmerør til veggen på denne siden..

DIY kobberrørspole

Varmeveksleren til en indirekte varmekjele med egne hender kan være laget av et kobber- eller messingrør. Diameter ikke mindre enn 8 mm og ikke mer enn 20 mm. Det er viktig å beregne støpingen på røret riktig slik at spiralens termiske kraft er tilstrekkelig for volumet til BKN du har valgt.

La oss si at vi har en 100 liters tank. For at vannet skal varme opp raskt, trengs en 15 kW varmeveksler. For å beregne lengden på røret trenger vi fortsatt:

• diameter i meter – ta 0,01 m;
• vanntemperatur i varmesystemet – 85 grader;
• kaldtvannsforsyningstemperatur – 15 grader.

Varmevekslerlengde = Varmevekslerens varmeeffekt / 3,14 x rørdiameter x forskjell i vanntemperatur i varme- og vannforsyningssystemet.

Så i vårt tilfelle trenger vi 6,82 meter kobberrør. Det er bedre å alltid ta med en margin. For å lage en spiral av et rør, må den skrus på en plate. Det er ønskelig at diameteren på spolen er nesten den samme som på fatene. I tillegg skal spiralene ikke være i kontakt med hverandre, så røret vaskes fra alle sider med henholdsvis vann, avgir mer varme.

Beslag er installert i endene av varmeveksleren, som den er skrudd fast på dysene med. Det er viktig, før du sveiser tankhuset, å sette et hjemmelaget indirekte varmekjele under trykk. Pass på at leddene ikke flyter.

Varmeisolering av en indirekte varmekjele

En hjemmelaget indirekte varmekoker er sjarmerende isolert. Vi anbefaler å bruke flere materialer. Til å begynne med kan kroppen belegges med varmeisolerende maling. Den inneholder hule keramiske mikrogranuler som beholder varmen. I tillegg beskytter isolasjonsmaling tanken mot korrosjon, noe som også er nyttig.

Maling alene vil ikke være nok; i tillegg må tanken isoleres med mineralull. For disse formålene er bare glassull egnet, siden det er elastisk. På toppen av den fibrøse isolasjonen må du vindfolie eller Penofol.

Du kan gjøre alt raskere og enklere ved å bruke Polinor – isolasjon, som ligner på polyuretanskum. Forresten, polyuretanskum vil også fungere. Når du bruker disse materialene, kan du klare deg uten varmeisolerende maling, selv om det ikke vil være overflødig..

Valg av lagringskapasitet

For de fleste tilfeller av systemdrift gjøres behovsberegningen for 3-4 personer (en gjennomsnittlig familie). I henhold til standardene bruker en person omtrent 70 l / dag. Det vil si at for en gjennomsnittlig familie er det ganske nok å installere en indirekte varmekjele med et volum på 200 liter. Med en slik kapasitet er behovet fullt ut tilfredsstilt.

Spesiell oppmerksomhet bør rettes mot valg av et fartøy for å konvertere det til en indirekte varmekjele. Det må være en sterk, holdbar beholder som ikke egner seg for korrosjon.

En tank for oppvarming av kaldt vann velges vanligvis for vertikal installasjon, men muligheten for installasjon i horisontal posisjon er heller ikke utelukket. Det er tillatt å bruke beholdere av slitesterke varmebestandige materialer som kjeletank..

Selvfølgelig bør beholdermaterialet velges under hensyntagen til dets høye korrosjonsbeskyttende egenskaper, tillatte termiske ekspansjon og andre ytelsesegenskaper..

Egnede materialer inkluderer:

• aluminium;
• rustfritt stål;
• spesielle polymerer.

Husk: alle typer kjeler er trykkbeholdere. I tillegg kan varmemediet til varmesystemet varmes opp til en høy temperatur (90 ° C og høyere). Basert på disse egenskapene til kjeleinstallasjoner, bør du designe og bygge et system med egne hender..

I praksis er det ofte virkelig absurde konstruksjoner, også laget for hånd, for eksempel på grunnlag av en vanlig melkekolbe eller en kasserolle. Slike beslutninger bør unngås.

Dette ser ut som en parodi på en indirekte varmekjele. Håndlaget med verdighet, men en helt annen tilnærming er nødvendig for å sammenligne med en virkelig pålitelig og effektiv enhet

Prosjektet med en indirekte varmekjele, utført av egne hender, inkluderer også beregning av en rørformet spole. Her er det nødvendig å beregne den nødvendige termiske effekten til denne enheten for å bestemme lengden på spiralrøret og dets diameter basert på resultatene av beregningen..

Beregning av spolelengde

Det tradisjonelle materialet for å lage kjelbatterier er kobber eller messing. Det anbefales å velge nøyaktig ett av disse materialene, siden begge materialene har en høy varmeoverføringskoeffisient..

Spolens effektivitet (oppvarmingstid og settet til nødvendig temperatur) avhenger i stor grad av riktig beregning. Det er også viktig å korrekt installere spiralen inne i fartøyet.

For å beregne de nødvendige verdiene for fremstilling av en kjelbatteri, er følgende formel egnet:

L = Q / D * (Tg – Tx) * 3.14

Brevbetegnelser her:

• L – rørlengde,
• Q – varmeeffekt av spolen,
• D – rørdiameter,
• Tg – varmtvannstemperatur,
• Tx – kaldt vanntemperatur.

La oss ta et eksempel på hvordan du beregner lengden på et kobberrør under en 20 kW spiral for en indirekte varmekjele.

Det er et kobberrør med en diameter på 10 mm, kjøpt fra markedet i en spole. Et fartøy med en kapasitet på 200 liter ble tatt under kjelen. Beregnede verdier for temperaturer på kaldt og varmt vann: henholdsvis 15 ° С og 80 ° С.

Det er nødvendig å bestemme størrelsen på lengden på kobberrøret, tilstrekkelig for produksjon av en varmevekslingsrørformet spiral med en effekt på 20 kW. I følge formelen utføres følgende beregning: 20 / 0,01 * (80-15) * 3,14. Beregningsresultat: nødvendig lengde på kobberrøret er 10 meter.

Produksjon og behandling av spoler

For fremstilling av en indirekte varmekjelspole med en kapasitet på 150-200 liter, tas som regel et kobber- eller messingrør med en diameter på 10 – 20 mm. Røret er vridd i en spiral, idet det tas hensyn til restgapet på 5-7 mm mellom svingene.

Gapet må gjøres uten feil (det er lov å flytte svingene fra hverandre etter vikling), siden kompensasjon for metallets ekspansjon er nødvendig. I tillegg oppnås med denne utformingen av spiralen full kontakt med vann med overflaten på kobberrøret (messing)..

Et eksempel på selvviklende spole for en indirekte varmekjele. Et tykkvegget polyetylenrør brukes som trommel. Etter viklingen beveger svingene seg fra hverandre med 1-2 mm

I prinsippet kan kobber- eller messingspiraler finnes klare til bruk. Ta for eksempel en spole fra noe teknologisk utstyr. Men da må du ta hensyn til dimensjonene til den tilgjengelige kapasiteten og korrespondansen til spiralen når det gjelder varmevekslingskraft.

Ofte er det ikke mulig å utføre et utvalg i nøyaktig samsvar med parameterne. Derfor, for ikke å kaste bort dyrebar tid i denne forstand, er det mer lønnsomt å lage en rørformet spiralvarmer selv.

Det er vanskelig å lage en spole med egne hender uten erfaring, men en slik oppgave er gjennomførbar. Det viktigste her er å utføre vikling av spiralen av høy kvalitet. Det anbefales å bruke en trommel laget av et passende materiale under viklingen av et kobberrør (messing)..

Trommelens diameter er omtrent 10-15% mindre enn kjeletankens indre diameter. Som et resultat, hvis tankens indre diameter er 500 mm, vil verdien av spolediameteren være: (500 – 500/10) = 450 mm.

Et av de mulige alternativene for å installere en gjenget beslag på enden av spiralrøret. Den frie gjengede enden av beslaget vil passe inn i hullet i karveggen

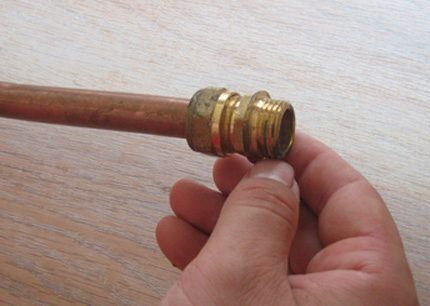

I enden av spiralrøret må du montere gjengede kontaktbeslag. For å løse dette problemet er det nødvendig:

1. Få et rett kutt i endene av røret ved å bearbeide dem med en rørkutter.
2. Skyv kompresjonsmuttere på endene av røret.
3. Behandle kantene på røret med en reamer.
4. Monter beslag og stram dem godt til røret med muttere.

Det er ikke nødvendig å bruke utelukkende gjengede doble beslag. Hvis du har ferdigheter til å lodde kobberrør og det riktige verktøyet, kan du bruke loddemetoden til å installere enveis gjengede beslag.

Avhengig av karosseriets materiale er ikke muligheten for lodding direkte til karets vegger utelukket. Når du lager en indirekte varmekoker selv, anbefales imidlertid ikke dette trinnet på grunn av en kompleks teknologisk operasjon..

Montert på beslag eller sveiset sammen, kan varmevekslingselementet (kjelebatteri) allerede betraktes som klart for installasjon og påfølgende drift. Det gjenstår å forberede et sted for installasjon direkte på kjeletanken og introdusere en varmtvannsbereder i fartøyet.

Forberedelse av kjelertank

Hvordan sette en ferdig kobber (messing) spiral inne i kjeletanken, hvis beholderen er i ett stykke? I dette tilfellet må du nøye kutte av den øvre delen og lage et lokk som skal boltes til karosseriet..

Setene på lokket og tanken er jevnet, polert, utstyrt med en gummipakning. I mellomtiden blir intern installasjon (og vedlikehold) sett på som mer praktisk hvis to lokk er laget på beholderen – over og under..

Et eksempel på et lokk på en beholder, som brukes til en indirekte varmekjele. Tetning oppnås ved pakning og bolting rundt omkretsen

Etter å ha installert lokket på kjeletanken, forsvinner problemet med å installere spolen inne i tanken av seg selv. Nå er det nok å bore to hull på karosseriet, med fokus på plasseringen av endedelene av spiralrøret. Diameteren på hullene skal tilsvare diameteren på den gjengede delen av beslagene med en margin på 1-2 mm.

De gjengede delene av beslagene føres inn i hullene etter å ha installert tetningspakningene. Skru deretter på motbeslagene på utsiden av tankveggen og stram tilkoblingen tett.

Med denne festingen er varmebatteriet ganske stabilt, men ytterligere støtter må lages. Strømmen av kjølevæsken under trykk inne i røret er ofte ledsaget av vibrasjoner. Ekstra støtter kompenserer for defekten.

En variant av overgangen fra rørene til kjelespolen til hovedlinjene med varmemediet i varmesystemet. Rett beslag fungerer som festemidler samtidig

På kroppen til den indirekte varmekjelen må du også lage hull for oppringing og tømming av vann, trykke korte rør inn i dem og montere avstengningsventiler på rørene. Om ønskelig kan enheten suppleres med et peketermometer.

Etter at installasjonen av alle komponentene er fullført, lukkes karosserikroppen utenfra med et isolerende materiale. Mineralull med toppfoliebelegg fungerer bra her..

Sluttmontering

Prosessen med selvmontering av et varmtvannsapparat består av følgende trinnvise aktiviteter:

• installasjon av spolen;
• lodding av grenrør på inn- og utløpsrør;
• sveising av støtteben eller fjæringsløkker;
• installasjon av et varmeelement for oppvarming;
• tett plass på lokket.

Det skal bemerkes at spesiell oppmerksomhet bør rettes mot varmeisolering av tanken med basaltmatter og fiksering av dem på overflaten av ytterveggene..

For å gjøre driften av varmtvannsberederen helt sikker, er det avgjørende å skru på det beskyttende stålhuset, dekket med pulvermaling eller galvanisert.

Instruksjoner for tilkobling og start av systemet

Først og fremst må en hjemmelaget indirekte varmekoker være koblet til varmeanlegget. Der det brukes et autonomt varmesystem, er kjelen inkludert i hjemmekjelenettet.

Den mekaniske forbindelsen utføres med lokket åpent på kjeletanken. Etter tilkobling må du åpne stengeventilen som er tilkoblet med returledningen til kjølevæsken, og sørge for at det ikke er lekkasjer både på utsiden av enheten og inni.

Før du starter den hjemmelagde indirekte varmekjelen helt i drift, anbefales det å utføre en lekkasjetest av systemet. På bildet – en fabrikkeksemplar

Hvis det ikke blir funnet lekkasjer, åpner du kjølevæsketilførselsledningen. Det er nødvendig å vente litt tid før spolen varmes opp til temperaturen i varmesystemet. I full varmemodus, kontroller spolen og alle tilkoblingspunkter nøye igjen for mulige lekkasjer..

Hvis kontrollen viste systemets integritet, må du lukke beholderlokket og koble til oppvarmede vanntilførsels- og analyselinjer. Testing av systemet i ekte varmeoverføringsmodus.

Instruksjoner for første oppstart av BKN-systemet

Etter at BKN er fullstendig koblet til kjølevæsken og varmtvannsforsyningsledningen og satt under trykk for lekkasjer, fortsetter de til sin første start:

1. Åpne kranene på tilførsel og retur av kjølevæske fra en ekstern varmekilde.
2. Åpne kranen med varmt vann på mikseren og slipp luften til det kommer et jevnt vanntrykk ut av kranen, hvoretter vannet på mikseren stenges.
3. Oppvarmingstemperaturen er innstilt i henhold til termostaten, og vannet forventes å varme opp til ønsket temperatur, eller det styres i henhold til indikasjonene på et termometer.

Under oppvarmingsprosessen må du nok en gang foreta en grundig ekstern inspeksjon av strukturen for tetthet og kontrollere varmeisolasjonskvaliteten til tanken.

Under den første oppstarten kontrollerer de oppvarmingstiden til kjelen ved maksimalparametere for kjølevæsken, samt driften av det automatiske kontroll- og sikkerhetssystemet.

Kjelerør for indirekte oppvarming

For å koble til en indirekte kjele brukes tre arbeidsordninger:

1. Rør med treveisventil.
2. Tilkobling til to sedimenter som sirkulerer.
3. Sele med bruk av en hydraulisk pil.

Rør med treveisventil

Et rørsystem som bruker en treveisventil brukes oftest, spesielt når det forbrukes mye varmt vann. For dette er to varmekretser installert i systemet. Den første er hovedkretsen som brukes til romoppvarming. Den andre er designet for å varme vann i kjelen.

Rørsystemet for en indirekte varmekjele med en treveisventil brukes oftest

For jevn fordeling og regulering av volumene av varmemediet som kommer inn i kjelen, brukes en treveisventil, som er koblet til en termostat.

Driftsprinsippet for systemet er ganske enkelt: hvis temperaturen i lagertanken faller under den innstilte verdien, omdirigerer ventilen en del av kjølevæsken for å varme vannet i kjelen. Etter oppvarming av vannet går kjølevæsken tilbake til varmekretsen.

Rør med to sirkulasjonspumper

En indirekte varmtvannsbereder er installert i et system med to kretser: kjele og oppvarming. En resirkulasjonspumpe brukes til å regulere hver enkelt krets. I dette tilfellet er pumpen på kjelekretsen montert foran pumpen til varmeutstyret.

I et rørsystem med sirkulasjonspumper reguleres tilførselen av kjølevæske til kjelen automatisk

Begge pumpene er koblet til kjelens termostat. Når vannet i kjelen avkjøles, slår termostaten på den tilsvarende pumpen, som omdirigerer en del av strømmen fra oppvarmingen og omvendt..

Sele med bruk av en hydraulisk pil

Rørledninger ved hjelp av en hydraulisk skillevegg brukes i sentralvarmeanlegg som består av to eller flere kretser. Hvis fordelingen av strømmer i kretsene nødvendigvis påvirker driften av noe utstyr i et system uten hydraulisk bryter, så når det installeres, skjer en jevn omfordeling av kalde og varme strømmer..

Kjelerøringssystemet med installasjon av en hydraulisk separator sikrer en jevn fordeling av kaldt og varmt vann

For eksempel må en hydraulisk separator installeres i private hus, der et gulvvarmesystem i tillegg til en indirekte varmekjele er koblet til sentralvarme. Ordningen med denne stroppen er ganske komplisert i utførelsen, spesielt med et stort antall utstyr. Derfor er det bedre å overlate installasjonsarbeidet til spesialister..

Resirkuleringssystem for oppvarmingsmedium

Dette rørsystemet brukes når det er nødvendig for å minimere vannoppvarmingshastigheten i kjelen, siden vannet i tanken med hyppig nedetid avkjøles raskt, og det tar fra 30 til 60 minutter å varme den opp igjen..

For å gjøre dette er en “retur” til varmtvannsberederen montert i rørledningen fra kjelen til vannkranen. En sirkulasjonspumpe koblet til en termostat er også installert i dette området..

Når vann stagnerer og avkjøles i rørledningen, slår termostaten på pumpen, som omdirigerer det avkjølte vannet til oppvarming. Når vanntilførselen gjenopptas, trenger ikke brukeren å vente på at den blir varm, siden den allerede vil være varm.

Funksjoner ved drift av en indirekte kjele

For å fungere korrekt må kjelen installeres på en flat, monolitisk overflate. Når du installerer den veggmonterte kjelen, brukes passende festemidler som er designet for vekten av enheten fylt med vann.

En tank med en kapasitet på opptil 100 liter er festet til en dybelspiker 100 mm lang, og for utstyr med en kapasitet på 150-200 liter må du bruke festemidler opptil 150 mm lange. Det anbefales å henge kjelen på betong- eller murvegger.

På ledningen som tilfører kaldt vann, må det være installert en tilbakeslagsventil foran kjelen, noe som forhindrer at varmt vann kommer inn i kaldkretsen.

Den indirekte varmekjelen er koblet til systemet via en tilbakeslagsventil

Hovedproblemet i driften av indirekte kjeler er dannelse av skala inne i lagertanken og varmeveksleren når vannet varmes opp til 80 ° C. Derfor, med et moderat forbruk av varmt vann (oppvask), er det tilrådelig å redusere temperaturen til komfortable 40-50 ° C. Dette vil forlenge utstyrets levetid betydelig..

Rengjøring og reparasjon av kjeler

Hvis kjelen brukes ofte, bør tanken rengjøres en gang i året. For å gjøre dette pumpes en konsentrert løsning av sitronsyre eller eddiksyre inn i reservoaret og varmes opp til en temperatur på 80–90 ° C. Etter 20-30 minutter tømmes væsken. Hvis varmesystemet bruker et kjølevæske i form av vanlig vann, rengjøres varmeveksleren i henhold til en lignende ordning for forebyggende formål..

Hvis det oppstår en lekkasje ved leddene i rørene, er det nødvendig å demontere problemområdet og utføre installasjonen igjen med en større mengde tetningsmasse. I stedet for VVS -lin bør du bruke mer moderne materialer, for eksempel FUM -tape eller rørtråd.

Hvordan fungerer en kjele sammen med en ikke-flyktig kjele

Hvis en ikke-flyktig kjele fungerer som varmekilde, slik at varmtvann prioriteres, må kjelen være plassert over radiatorene. Dette er enkelt å gjøre hvis modellen er veggmontert. Den beste posisjonen er når bunnen av varmtvannstanken er høyere enn kjelen og radiatorene..

I gulvmodellen vil vannet varme opp, men det vil ta mye lengre tid. I tillegg vil vannet i bunnen av tanken forbli uoppvarmet. Temperaturen vil ikke overstige oppvarmingsnivået for returen i varmesystemet. Med denne ordningen skjer strømningen av kjølevæsken ved tyngdekraften, tyngdekraften fungerer som drivkraften. Det er en installasjonsmetode der en sirkulasjonspumpe er koblet til kjelen med. Men dette er ikke et alternativ, for i fravær av elektrisitet vil vannet ikke varme opp. Spesialister har utviklet flere ordninger, tilpasset gravitasjonsvarmesystemer..

Trikset er at diameteren på røret beregnet på varmtvannsberederkretsen blir tatt ett skritt større enn diameteren på varmeledningen. Kjølevæsken, i henhold til fysikklovene, vil “velge” et rør med stor diameter, det vil si at kjelen vil være prioritert.

Installasjon av øyeblikkelig varmtvannsbereder

Oppvarming av vann i en øyeblikkelig varmtvannsbereder, til tross for det enkle driftsprinsippet i boliger, brukes sjeldnere enn lagringstypen. Dette skyldes det faktum at for å raskt varme opp kaldt vann, kreves kraftige varmeelementer fra 3 til 27 kW, og ikke alle elektriske ledninger i leiligheten vil kunne tåle en slik belastning..

Forberedelse – kontroll av strømforsyningen

Før du bestemmer deg for å installere en øyeblikkelig varmtvannsbereder, bør du sjekke funksjonene til det interne elektriske nettverket. De nødvendige parametrene er angitt i passet for varmtvannsberederen, og hvis de ikke samsvarer med de faktiske dataene, vil rekonstruksjon av den interne strømforsyningslinjen være nødvendig.

For å koble de fleste strømningsvarmere, kreves en stasjonær installasjonsmetode, et 220 V vekselstrømnett, en 3-kjerne kobberkabel, med et tverrsnitt på minst 3X2,5 mm og automatisk beskyttelse på minst 30 A. Strømmen -gjennomføring av varmtvannsbereder må også kobles til jordingssystemet.

Setevalg

Ikke-trykkstrømmende vannvarmere er generelt i stand til å garantere driften av bare ett vanninntak, som et resultat av dette er spørsmålet om valg av installasjonsområde ikke verdt det.

Den plasseres i stedet for en mikser på et bad eller kjøkken. Valget av kraftige trykkvarmeapparater som betjener flere kraner må gjøres nøye. Som regel er den plassert nær maksimal uttrekk eller stigning.

Til tross for at endringene IP 24 og IP 25 er strukturelt beskyttet mot direkte vanninntrengning, er det likevel mer pålitelig å lokalisere dem på steder der det ikke er fare for direkte vanninntrengning..

I tillegg må det tas i betraktning at enheter som har et mekanisk system for å justere trykket og temperaturen på varmtvannsforsyningen må være plassert på armlengdes avstand. Basert på det ovennevnte vil det være mest å foretrekke å installere en kjele på badet.

Veggmontering

Gjennomstrømningsovner har ikke mye vekt, de stiller ikke krav til installasjonen som ligner på kapasitive enheter. Montering på bygningsveggen består i å bore hull og fikse varmeapparatet ved hjelp av spesielle braketter som følger med i settet.

Hovedbetingelsene for en profesjonell installasjon:

• Styrken på veggdekket;
• perfekt horisontalt arrangement.

Hvis varmeapparatet plasseres med en skråning, vil det være fare for dannelse av luftrommet, noe som vil føre til overoppheting av varmeelementet og vannvarmeren..

Slik kobler du til vannforsyningen

Det er ganske enkelt å feste en trykkfri strømningsvarmer. Tilkoblingen gjøres med en fleksibel slange fjernet fra mikseren til enhetstilkoblingen. For å gjøre dette må du installere en spesiell pakning under mutteren og vikle den først for hånd, og deretter med et lite trykk med en skiftenøkkel.

Det er viktig å følge regelen om at det ikke er installert noen stengeventiler etter varmeren. Vannet skal bare stenges av oppvarmingsenheten eller mikseren det er koblet til

Med en annen utvikling av hendelser på grunn av mangel på vannbevegelse, vil varmeelementet overopphetes og mislykkes.

Tilkobling til strømnettet

Små, ikke-trykkmodifikasjoner av varmtvannsberedere implementeres hovedsakelig med den nødvendige pluggledningen. I denne forbindelse reduseres inkluderingen til det faktum at du må sette støpselet inn i en jordet stikkontakt.

Den elektriske varmeapparatet er et kraftig elektrisk apparat; det er forbudt å slå det på med forskjellige skjøteledninger. På grunn av den enorme elektriske strømmen kan kontaktene overopphetes og forårsake brann i ledningene..

Gjør-det-selv-installasjon av en sikkerhetsventil på en kjele

Når du monterer en kjele med egne hender, må du følge reglene.

Nærmere bestemt, ikke glem alt om:

• Overholdelse av arbeidssekvensen;
• Nøyaktighet;
• Kjøp av alle nødvendige deler, inkludert en sikkerhetsventil.

Den siste mini-detaljen i vannoppvarmingssystemet er spesielt viktig, siden når vannet varmes opp, ekspanderer det i tanken, noe som øker trykket. Når et kritisk punkt er nådd, begynner en sikkerhetsventil å fungere, på grunn av hvilken vann slippes ut til trykket synker til ønsket nivå

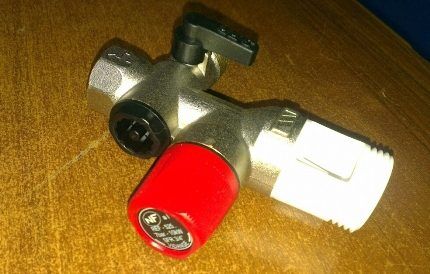

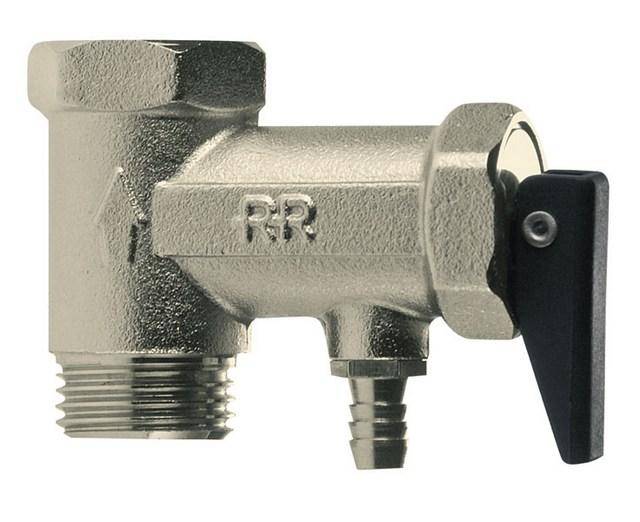

Sikkerhetsventilen må installeres på kjelen

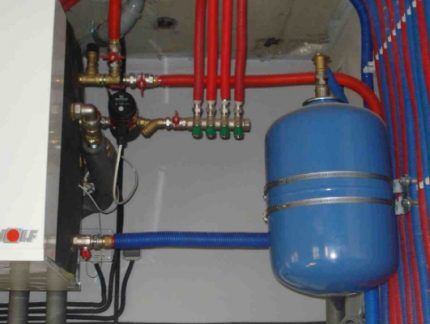

Hvis tanken er for stor, installeres i tillegg en membranekspansjonstank. Det er han som har evnen til å kompensere for store mengder ekspanderende væske. Når du kjøper en tank, velg den som er egnet for vannforsyningssystemet, og ikke oppvarmingen. Det kan kjennetegnes ved arbeidstrykket det har (7-8 bar varmt vann). I tillegg må du kjøpe ventiler, filtre og andre deler for å ordne tanken med egne hender.

Det er viktig at selv om du planlegger å montere tanken selv, trenger du ikke å spare på materialer for å unngå sammenbrudd og nødssituasjoner. En kompetent tilnærming til planlegging og konstruksjon av en kjele vil tillate deg å få et kvalitetsprodukt som fullt ut oppfyller forventningene

Hvordan fungerer en gassvannvarmer?

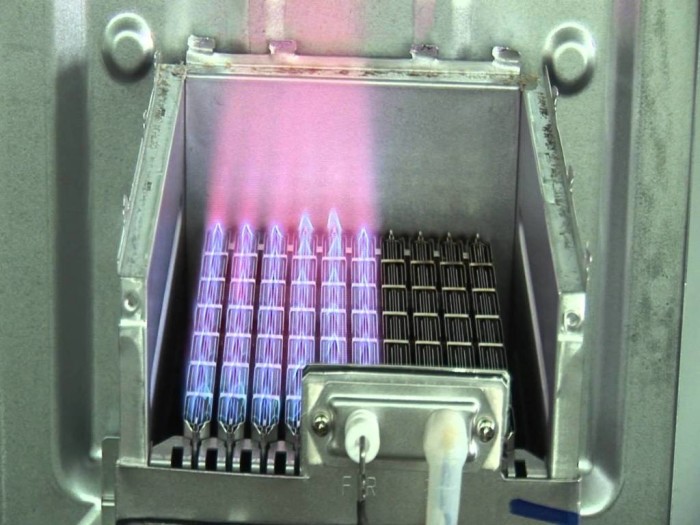

Grunnprinsippet for en gassvarmer er enkelt: kaldt vann renner gjennom en varmeveksler som varmes opp av en gassbrenner. Vannsirkulasjonen leveres av en innebygd pumpe. Moderne modeller er utstyrt med et fler-trinns sikkerhetssystem og kontrollelektronikk, tillater jevn regulering av vanntemperaturen og er i stand til å opprettholde strømningsstabilitet uavhengig av trykkfall. Utløpsvannstemperaturen er fra 35 til 60 ° C, dette er mer enn nok for vannprosedyrer, siden temperaturer opp til 40 ° С regnes som komfortable. For tilførsel til varmesystemet kan vann varmes opp til 80 ° C.

Enheten skrus på enten automatisk når du åpner en kran med vann, eller bare ved å trykke på en knapp.

Oftest i hus på landet bruker de dobbeltkrets gasskjeler, som kan løse to problemer samtidig: oppvarming av rommet og tilførsel av varmt vann. De utløses av en termisk sensor som reagerer på en nedgang i romtemperatur. Et grunnleggende trekk ved en dobbeltkrets-kjele er varmtvanns prioritet over oppvarming. Når varmt vann slås på på badet eller kjøkkenet, stopper eller bremser tilførselen av varme til varmesystemet. Med termisk isolasjon av huset av høy kvalitet, fører dette ikke til en merkbar nedgang i temperaturen i rommet: for at huset skal bli merkbart kaldt, må det ikke være oppvarming i minst 2-3 timer.

I den varme årstiden, når oppvarming ikke er nødvendig, kan kjelen byttes til enkretsmodus.

Oppvarmingsområdet for dobbeltkrets gasskjeler bestemmes med en hastighet på 1 kW per 10 kvadratmeter areal. Det vil si at en 20 kW -enhet som brukes i oppvarmingsmodus, varmer omtrent 200 kvadratmeter boareal..

Antall varmeelementer

Antall varmeelementer i kjelen avhenger av kraften og enhetens ønskede ytelse. Standardverdien for husholdningsovner er 2 kW. 3 slike elementer (totalt 6 kW) brukes til å varme vann med et volum på 300 liter til 100 ° på 3 timer. Basert på dette kan du beregne hvor mange varmeelementer som trengs for en hjemmelaget varmtvannsbereder. Jo flere det er, jo raskere takler enheten oppgaven..

Andre detaljer

Det bør tas hensyn til sikkerheten ved fremstilling av enheten og bruken av den. Hjelpsomme hint:

1. Hvis vannet i kjelen sirkulerer på en naturlig måte, må du installere en temperatursensor, som, hvis den blir overopphetet, vil slå av varmeelementet.
2. Det er tryggere å koble enheten ikke til et uttak, men til en egen linje med en overdimensjonert kabel.
3. Åpne ledninger må isoleres og jording av hele strukturen.
4. Minste avstand fra enheten til taket er 30 cm, og til gulvet 80 cm.
5. Hvis tilkoblingen er til et sentralt vannforsyningssystem, er det nødvendig å installere en sikkerhetsventil som reduserer trykket.

Ordninger og størrelser

Flow -enheter kan være lukkede eller åpne. En hjemmelaget varmtvannsbereder av den første typen kan levere flere vannpunkter, den andre – bare en. Driftsprinsippet er designet for å koble til oppvarming bare når vannet er slått på..

Gassenheter er delt inn i typer, avhengig av tenningstypen (hydraulisk turbin, piezoelektrisk element eller elektronisk enhet). Blandere er ikke nødvendig for dem..

Utformingen av enheten består av flere elementer.

1. Flow sensor. Denne komponenten overvåker trykket i rørledningen. Siden det tar mye energi å varme opp vann, må hodet være høyt. Ellers blir oppvarmingen ledet til elementene i varmeren..
2. Temperatur sensor. Dette er en termostat som styrer varmeintensiteten. Når temperaturen når et visst punkt, slås den hjemmelagde enheten automatisk av.
3. Vannnode. Det er et rør som vann passerer gjennom i oppvarmingsperioden.
4. Kontrollblokk. Elektronisk kort som kobler til og styrer oppvarmingsmodus.

Gassaggregater er også utstyrt med et lukket brennkammer som varmer opp varmeveksleren. En vifte kan brukes til å gi luftstrøm inn i den. Ved hjelp av pipa slippes det ut gasser. For å beskytte enheten er det i tillegg installert forskjellige sensorer: trykk, trekk, brennerdempning.

Viktig! Å lage en DIY -varmeapparat som bruker gass kan være vanskelig og utrygt. Selv fabrikkinnretninger installeres med deltakelse av en spesialist..

Varmtvannsberederen består av en tank og en varmekilde, samt rør, en ventil og en temperaturkontrollanordning. En hjemmelaget kjele kan enkelt produseres fra en hvilken som helst stor beholder. For en familie på fire er det optimale volumet 300 liter..

Nominell effekt

For å gjøre det riktige valget, beregne på forhånd den nødvendige mengden varmt vann avhengig av antall forbrukere. Kolonner kan deles inn i tre typer i henhold til strømforbruk:

• Lav effekt – fra 17 til 19 kW. Slike enheter er egnet for betjening av to forbrukere og to inntakspunkter (for eksempel en servant og en dusj). Tapper ca 8 liter per minutt.
• Middels – fra 22 til 24 kW. Installert i private hjem for 3-4 brukere.
• Høy – fra 28 til 30 kW. Kan brukes til baderomssett og andre formål samtidig. Gir godt hode og varme.

Vær oppmerksom på effektiviteten, som er angitt i dokumentet. Det kan være nyttig og forbrukt strøm – du trenger nyttig strøm. Ellers risikerer du å kjøpe utstyr som ikke vil imøtekomme dine forespørsler..

Tenningstype

Brukervennligheten og sikkerheten avhenger av dette kriteriet..

• Manuell tenning. En av de første og budsjettmodellene. For å starte oppvarmingen må du holde nede knappen og ta med en fyrstikk til tenneren. Denne metoden er upraktisk og utrygg..
• Piezo -tenning. Forskjellen med det første alternativet er at en gnist vises når du trykker på en knapp. Mekanisk aktivering er praktisk hvis enheten er i nærheten.
• Elektronisk type. Så snart du åpner mikseren, dukker det opp en gnist og starter prosessen. Den lyser når batteriene er oppbrukt.

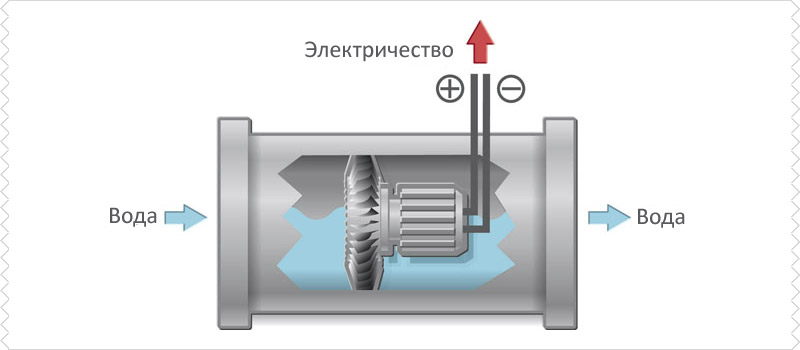

• Hydrogenerator. Den innebygde miniturbinen roterer med en vannstrøm og genererer strøm. Flammen vises når du åpner kranen. Jo høyere trykk i systemet, desto mer effektivt vil turbinen fungere og oppvarmingen vil bli utført..

Modulasjonssystem

Flammeintensiteten i brenneren kan justeres av brukeren eller av et elektrisk relé. Modulerende brennere regulerer effekten automatisk. Dette er nyttig hvis det er trykkfall i systemet. I dette tilfellet justerer enheten uavhengig av varmeeffekten – utløpsvannet har samme temperatur.

En slags radiator (varmeveksler)

Deres kvalitet og levetid avhenger av produksjonsmaterialet. Det er varmevekslere fra:

• Bli til. De kjennetegnes ved sin betydelige vekt og motstand mot korrosjon.
• Svært renset kobber. Høy varmeoverføring kan legges til de ovennevnte kvalitetene..
• Kobber. Radiatoren varmes opp ujevnt, så sprekker fra temperaturendringer vises ganske raskt i den. Noen produsenter dekker produktet med varmebestandig maling, men en slik varmeveksler varer fortsatt ikke lenge.

Elektrisk kjele – hva som er inne?

På samme tid har husholdningens elektriske kjeler i forskjellige størrelser og produsenter kommet godt inn i våre liv..

Vi er allerede vant til dem og tenker praktisk talt ikke på hva som er inni?

Og faktisk ikke noe spesielt. Termisk isolert tank og varmeelement med temperaturregulator. Vannforsynings- / tilbaketrekningsbeslag er sveiset inn i bunnen av tanken: kort – for tilførsel til tankens nedre del, lang – for ekstraksjon fra den øvre delen. Og kostnaden for denne enheten er omtrent $ 100, og et varmeelement med en termostat koster $ 5-10, resten er en tank med et merke. Tanken tåler maksimalt 5 års drift, hvoretter rust gjør den til blonder (jeg har sett nok av dette). Dessuten har jeg i mitt minne aldri måtte bytte varmeelement eller termostat. Først satte jeg brukte kjeler på dachaen – de serverte det en stund, så kom en annen idé.

Country shower

Av en eller annen grunn har en så stabil idé om utformingen av en landdusj utviklet seg:

Ris. 1. Ordningen er ikke den mest vellykkede

Vann samles opp i tanken på en eller annen måte, hele strukturen varmes opp i solen (noen håndverkere monterer et varmeelement i tanken) og deretter tas det oppvarmede vannet gjennom det nedre utløpet (hvordan ellers?). I dette tilfellet tømmes først det kaldeste vannet fra det nedre laget, og deretter blir det varmt.

Det er design på forskjellige typer flyter, som en vanninntaksslange er festet til.

I tillegg til det ovennevnte er det også ulemper:

– behovet for å fylle på vann når det forbrukes;

– behovet for å sikre at varmeelementet (hvis noe) er nedsenket i vann;

– vanntrykket bestemmes av høyden på tankinstallasjonen.

Fordelene inkluderer lave kostnader og enkel produksjon.

Ideen legemliggjort i en ballong

Vi tar en gammel propansylinder på 50 liter (jeg kjøpte den på et innsamlingspunkt for skrapmetall for omtrent $ 5 – naturligvis i nasjonal valuta til valutakurs). Vi vasker av restene av propan og lukt (uanstendig okkupasjon – “Fairy”, en stor mengde rennende vann, frisk luft og sunn fornuft som hjelper). I den nedre delen kutter vi ut et hull som vi sveiser i en gjenget bøsning under kjeleoppvarmingselementet ved gassveising (du kan finne det på markedet eller bestille en turner). Varmeelementet vil bli montert vertikalt, så vel som på den “merkede” kjelen. Sveis ½ “nal på siden av sylinderen i en høyde som er større enn høyden på varmeelementet som er installert i sylinderen..

Dette gjøres for ikke å installere en tilbakeslagsventil..

Termostaten er ikke vist på bildet – den er satt inn i varmeelementet. Vi installerer ikke ventilen fordi det kan være utilstrekkelig vanntrykk når du mater fra hagetanken for å “presse gjennom” denne ventilen. Vi vil levere kaldt vann til denne nalen, den vil gå ned til varmeelementet. Koble varmtvannsavtrekkslangen til den øvre ventilen med en klemme (i den øvre beslaget er det en gjenget til venstre).

Blå piler indikerer banen til det tilførte vannet, røde piler indikerer oppvarmet.

Hvis vann av en eller annen grunn forsvinner ut av systemet, vil varmeelementet alltid være nedsenket i vann, noe som vil beskytte det mot feil under elektrisk oppvarming. Overflødig vann som ekspanderer under oppvarming vil gå ut gjennom innløpsskrapen inn i systemet.

Vi maler ballongen i en matt svart farge uten jord og henger den (vi legger den, holder den, og høyden på installasjonen spiller ingen rolle) i solen på et passende sted med kranen oppover, varmeelementet nedover, vi monter den som en vanlig kjele. Vi får gratis varmt vann nesten hele sommeren! Av egen erfaring vil jeg si at strømmen i dusjflasken måtte slås på (dekker sylinderen med et teppe) et sted i midten av september og senere. Kjøkkensylinderen må holdes slått på (jeg har 2 – på kjøkkenet og i dusjen) – på kjøkkenet trengs det varmt vann oftere. Jeg har tenkt å koble den til gårdsbelysningsmaskinen (jeg har en ledig kontaktgruppe der), bare omvendt – kjelen slås av om kvelden og slås på ved daggry. Men likevel vil ballongen stå i solen – en freebie!

Automasjon

Den indirekte varmekjelen styres på grunnlag av en treveisventil med termisk hode og en fjernkontrollsensor, som er plassert på sirkulasjonsrøret til varmtvannsforsyningssystemet. Så snart temperaturen i den synker under, for eksempel 40 grader, utløses ventilen og omdirigerer en del av kjølevæsken fra oppvarmingen til kjelespolen.

Elektrisk kontroll fra en termostat er også mulig. Typisk varmtvannskrets med indirekte varmekoker.

Varmtvannssystemet kan ha en sirkulasjonspumpe som sirkulerer varmt vann gjennom kranene. Derfor er det ikke nødvendig å tømme det kalde vannet – jeg åpnet kranen – varmt vann gikk umiddelbart.

Hvis du ikke vil sette opp automatisering av oppvarming, kan du bruke manuell styring ved hjelp av en balanseringsventil. En del av varmestrømmen vil bli ledet til kjelen og varme den opp til temperaturen som er angitt av brukeren – den enkleste ordningen, men levedyktig.

Nyanser og diagrammer for tilkobling av kjelen

Som allerede nevnt bruker BKN energien fra en ekstern kilde til å varme opp vann. Derfor, før du kobler til et kjølevæske, er det viktig å velge et passende opplegg for å installere enheten. La oss vurdere de vanligste alternativene.

Generelle prinsipper for installasjon av enheter

Det er nødvendig å montere kjelen på en forberedt flat overflate i umiddelbar nærhet av kjelen. Hengende modeller er montert på en betong- eller murvegg, på samme nivå eller litt over varmekjelen.

For et gulvstående apparat – området som er avsatt for plassering av tanken, bør jevnes ut (hvis gulvet er kritisk ujevnt, kan du lage et stativ i form av et podium).

Selve BKN -rørledningen er designet for å koble enheten til to systemer – vannforsyning og oppvarming. For dette er det spesielle rør på kroppen..

Sikkerhetsgruppen til den indirekte varmekjelen inkluderer tilbakeslags- og avlastningsventiler, som beskytter systemet mot overtrykk og lekkasje av varmt vann

Tilkoblingsprinsipper:

1. Kaldt vann fra dreneringssystemet skal strømme inn i den nedre delen av tanken, og varmt vann skal komme ut av den øvre delen.
2. En tilbakeslagsventil bør installeres ved kaldtvannsinntaket, noe som forhindrer at varmstrømmen lekker fra kjelen i tilfelle trykkfall i systemet..
3. I midten av enheten kan det være et punkt for resirkuleringsinnløpet.
4. Når varmekretsen slås på, må kjølevæskens bevegelse være fra topp til bunn. Det vil si at et rør med varmt vann kommer inn i det øvre grenrøret, og et rør med en avkjølt kommer ut fra bunnen..
5. Alle tilkoblinger må være utstyrt med kraner med tappemuttere for å sikre at du kan slå av kjelen, for eksempel ved utskifting av enheten eller reparasjonsarbeid..

Takket være denne ordningen oppnås enhetens maksimale effektivitet, siden kjølevæsken som sirkulerer i spolen varmer vannet i den øvre delen av tanken, avgir resten av varmen til lavtemperaturlagene og kommer inn i kjelen for ny oppvarming..

Koblingsskjemaer for BKN til kilden

For å velge riktig opplegg for tilkobling av kjelen til varmesystemet, er det nødvendig å ta hensyn til mulighetene for eksisterende ledninger og stedet for installasjon av varmeenheten. Det finnes flere løsninger.

Alternativ 1. Den vanligste ordningen for konstant bruk av varmt vann er tilkobling gjennom en treveisventil. Det forutsetter tilstedeværelse av to varmekretser – den viktigste og en separat for BKN.

For å gjøre dette, blir en sirkulasjonspumpe kuttet i varmtvannsforsyningen, og etter det er en treveisventil installert, som styres av kjelens termostat..

Opplegget fungerer som følger: Når vanntemperaturen i kjelen synker under et forhåndsbestemt merke, ved signalet fra termostaten, bytter ventilen systemet til oppvarming av lagertanken, og etter å ha nådd ønsket indikator, sender den strømmen til å sirkulere langs felleshuskretsen.

For riktig drift av treveiskretsen er det viktig å justere termostatdata slik at temperaturen som er programmert for kjelen ikke settes lavere enn i kjelens termostat (+)

Alternativ 2. Installering av et topumpesystem – det er lurt å bruke ordningen hvis det ikke er behov for konstante og store mengder varmt vann. For eksempel er kjelen installert i et landsted og brukes bare i helgene..

I dette tilfellet er BKN og varmekjelen parallelt koblet, og kjølevæskestrømmene vil bevege seg langs to linjer. For tvungen bevegelse av vann er to pumper installert: på varmekretsen og tilførselsrøret for kjelen.

Oppvarming utføres ved hjelp av en termostat, som midlertidig slår av radiatoroppvarmingen, og leder hele systemressursen til kjelen.

I henhold til to-port-opplegget vil varmekretsen slås av under kjelen, men i de 30-60 minuttene som er nødvendige for å varme tanken “fra bunnen av”, vil radiatorene ikke ha tid til å kjøle seg ned kritisk (+)

Alternativ 3. For rom der det brukes et flerkretsvarmeanlegg, for eksempel at et gulvvarme er installert i tillegg til radiatorer, brukes en hydraulisk fordeler.

Hydrauliske piler fordeler trykket i visse deler av kretsen og sikrer uavbrutt strøm av kjølevæsken selv uten hjelp av sirkulasjonspumper.

Uten ingeniørerfaring er det usannsynlig at et så komplekst opplegg kan lages av deg selv – for å forutse mange nyanser og etablere en jevn drift av systemet, er det bedre å kontakte profesjonelle designere (+)

Uten en hydrokollektor i et flerkretssystem kan pumpeutstyr svikte, og til og med heteslag med skade på radiatorer kan oppstå..

Retursirkulasjonssystem

Hvis kjelen har en tredje inngang, kan et resirkuleringssystem kobles til det. For å gjøre dette settes en sløyfesløyfe inn i resirkulasjonspunktet på enhetshuset..

Vannstrømmen er i konstant bevegelse takket være driften av sirkulasjonspumpen, derfor gir den umiddelbart varmt vann til forbrukspunktet (+)

For å implementere ordningen må du montere en ekstra krets og installere følgende elementer:

1. Kontrollventil ved varmeapparatets inntak.
2. Automatisk luftventil som beskytter pumpen mot luftinntrengning før start.
3. Sikkerhetsventil som beskytter mot trykkfall.
4. Membranekspansjonstank, som overflødig vann vil gå inn i når trykket i systemet stiger. Vær oppmerksom på at kapasiteten til reservetanken må være minst 1/10 av volumet til selve BKN.

Hvis det ikke er noe grenrør for resirkuleringssløyfen i enheten til den indirekte varmekjelen, kan du koble returledningen inn i kaldtvannsrøret og installere pumpen. Deretter utføres tilkoblingen i henhold til skjemaet nedenfor..

Valget av rørsystem med eller uten resirkulering bør være basert på utformingen av BKN og varmesystemet, samt kraften til utstyret (+)

Returtilkoblingen sikrer uavbrutt tilførsel av varmt vann – det vil si at det ikke er nødvendig å vente på at kjølevæsken skal varme opp vannet i tanken.

Tilkobling til vannsiden

Hvis trekkpunktene er plassert i nærheten av oppvarmingstanken, gjøres tilkoblingen i henhold til den typiske ordningen som presenteres nedenfor. La oss forklare funksjonene til noen elementer:

• trykkreduksjonen anbefales å brukes med trykkstøt over 6 bar;
• en tilbakeslagsventil ved kaldtvannsforsyningen tillater ikke at tanken tømmes i vannledningen;
• ekspansjonstanken kompenserer for økningen i volumet av den oppvarmede væsken;
• en sikkerhetsventil, satt til 7 bar, tømmer vann ut i kloakken i tilfelle trykkøkning til et kritisk nivå;
• dreneringsventil tjener til å tappe vann i henhold til metoden for å kommunisere kar.

Det er viktig å la avløpsrøret være fylt – så når avløpsventilen åpnes, vil vann strømme ut i henhold til loven om kommuniserende fartøy

Merk følgende! Bruk i rørene en ekspansjonstank designet for vannforsyningssystemer og designet for et høyere trykk – 6 … 8 Bar. Tanken er ikke egnet for oppvarming – membranen vil raskt forringes.

Når forbrukerne er langt fra kjelen, er det verdt å sette en resirkulasjonsledning med en ekstra pumpe og en tilbakeslagsventil. Hvis varmermodellen din ikke er utstyrt med en separat tilkobling for denne ledningen, kutter du bare returledningen inn i ledningen ved kaldtvannsinntaket..

Før du starter systemet med en varmtvannsbereder av tank-inne-tank, må du først fylle den indre tanken med sanitærvann, deretter pumpe inn kjølevæsken og sette den under trykk. Detaljene vil bli fortalt av mesteren i videoen:

Koblingsskjema

Den kombinerte versjonen av tanken, utstyrt med et varmeelement, må være koblet til husholdningens strømnett, med tanke på overgangen til sommermodus, der hovedspolen ikke lenger vil motta varme fra kjelen. Vi foreslår at du bruker en universell krets, som inkluderer en pumpestyringsmodul ved hjelp av en termostat.

Fargene på ledningene vist i figuren tilsvarer den allment aksepterte klassifiseringen: blå – nøytral, brun – fase, gulgrønn – bakken, og så videre.

Kretsen bruker en andre sikkerhetstermostat, som utløses når sanitærvannet overopphetes. Lampe – indikatoren indikerer at varmeelementet er slått på.

Valgkriterier

Når du velger en indirekte varmekoker, vær oppmerksom på parametrene:

• Kraft – avhenger direkte av tankens forskyvning. For en varmeapparat med et volum på 80-100 liter må effekten være minst 16 kW, for 120-140 liter minst 23 kW.
• Volum. Varmerens kapasitet avhenger av antall vannforbrukere og forbrukspunkter. For eksempel, for en familie på 3-4 personer som bruker dusj og varmtvannskraner på kjøkkenet og badet, vil tallet være 140 liter.
• Installasjonstype. Den indirekte varmekjelen er gulvstående og veggmontert. Den første typen inkluderer strukturer med stor kapasitet som opererer på en varmekjele (elektrisk, gass, fast drivstoff). Installasjon krever et eget rom. Den veggmonterte varmtvannsberederen kan veggmonteres. Modellen har en mer kompakt størrelse, samt en begrenset forskyvning.

Hovedtrekkene i tank-i-tank-teknologien

Tank-i-tank-teknologien, som brukes i ACV indirekte varmekjel, sikrer høy ytelse på enheten og garanterer samtidig jevn oppvarming av vannet. Det er med denne funksjonen i tankene at installasjonen av varmtvannsberederen kan utføres i hvilken som helst posisjon, siden temperaturen på væsken er den samme gjennom hele tykkelsen. I tilfelle en slik kjele antar tilstedeværelse av et ekstra elektrisk varmeelement, er den alltid plassert i hovedkretsen, noe som garanterer beskyttelsen av varmeelementet mot kalkdannelse og vannets renhet. Faktisk er ” tank i en tank “design er en stor varmeveksler med to kretser: ⦁ den første er dannet av en stor tank og veggene i den indre og et kjølevæske sirkulerer gjennom den; den andre kretsen er en mindre tank, en lagertank for varmt vann. For å øke overflaten, og dermed produktiviteten, har veggene i denne beholderen en bølgelignende form.

Driftsprinsippet for en kjele av denne typen er ganske enkelt: kjølevæsken som varmes opp av kjelen kommer inn i hovedkretsen og varmer vannet i den andre tanken til den angitte temperaturen. Denne prosessen styres av en termostat som reagerer på endringer i vanntemperaturen og gir en kommando til den sirkulære pumpen for å pumpe kjølevæsken.

Modellutvalg av ACV -kjeler

Produktutvalget til den belgiske produsenten er ganske bredt og variert og representeres av flere serier av modeller som har grunnleggende forskjeller fra hverandre, så det er både enkelt og vanskelig å velge. Men hvis du forstår funksjonene til hver type, blir oppgaven mye enklere. Heat Line E-serien var den første der tank-i-tank-teknologien ble brukt. Kjeler er kompakte i størrelse, har et volum på opptil 240 liter og monteres utelukkende på en hengslet måte. De er i tillegg utstyrt med varmeelementer, hvis effekt er 2,2 kW. Den neste var Smart Line -serien, der det ble installert bedre varmeisolasjon, noe som gjorde det mulig å redusere varmetap og øke effektiviteten til utstyret. En stor fordel for forbrukeren er det faktum at modellene i denne serien kan installeres på hvilken som helst praktisk måte: veggmontert eller gulvstående, så vel som horisontalt eller vertikalt. Men det må huskes at den siste betingelsen bare gjelder kjeler med et volum på opptil 320 liter, mens maksimalstørrelsen til en representant for denne serien er 800 liter..

Den mest populære er ACV Comfort-kjelen, som har et innebygd kontrollpanel for enkel bruk. Modellene i denne serien, tilgjengelig i flere størrelser fra 100 til 240 liter, er utstyrt med polyuretanisolasjon, hvis tykkelse er 30 mm. Gulv- eller veggmontering kan brukes (standard braketter er inkludert for den andre installasjonstypen). Det skal også bemerkes at produsentene i modellene i denne serien tok hensyn til den estetiske komponenten: de kjennetegnes ved en original design og et dekorativt etui laget av polypropylen..

Hvor kan jeg kjøpe ACV -kjeler

Hvis en indirekte metode for oppvarming av vann velges for et autonomt varmtvannsforsyningssystem i et landsted, er det i dette tilfellet fornuftig å være oppmerksom på produktene til en belgisk produsent. For dette kan du for eksempel velge en kjel på 210 l ACV, tankens volum, som er ganske i stand til å gi en familie på opptil 5 personer varmt vann i den nødvendige mengden, mens kostnaden for oppvarming vil være minimal.

Hvis valg av utstyr for varmtvannssystemet forårsaker vanskeligheter og reiser uløselige spørsmål, er det mest riktige trinnet å ringe spesialistene til Alfatep -selskapet eller bruke tilbakemeldingstjenesten på nettstedet til vår nettbutikk, som tilbyr et bredt spekter av utstyr for systemet. Varmtvann og for oppvarming. Dermed vil det ikke være vanskelig å gjøre det beste valget og velge utstyr i henhold til dine behov..

Du kan legge inn en bestilling, samt levering av varer til nettstedet, direkte på nettsiden til nettbutikken. I tillegg tilbyr vi tjenestene til profesjonelle håndverkere som raskt og effektivt vil installere en varmekjele og kjele. Om nødvendig kan vi tilby service for utstyret som er kjøpt fra oss.

Vurdering av de beste indirekte varmekjelene

Kategori Stedsnavn Vurdering Pris

De beste indirekte varmekjeler med bare en varmeveksler	1	Baxi Premier Plus 150	9,8 / 10	41 400
2	Drazice OKC 160 NTR / BP	9,7 / 10	39458
3	Protherm FE 200/6 BM	9,6 / 10	38200
4	Vaillant uniSTOR VIH R 150/6 B (BR)	9,6 / 10	34520
5	De Dietrich BLC 200	9,5 / 10	33460
6	Gorenje GV 120	9,2 / 10	21 000
De beste kombinerte kjelene med varmeveksler og varmeelementer	1	OSO Super Coil SC 150	9,9 / 10	63 994
2	Gorenje GBK 150 ELLER RNB6 / LNB6	9,8 / 10	27160
3	Drazice OKC 160 / 1kvm	9,7 / 10	27990
4	ACV Comfort E 100	9,6 / 10	62 400
5	Thermex Combi Inox IRP 150 V	9.3 / 10	36490
De beste rimelige indirekte varmekjelene	1	BAXI UBT 80 (GR)	9,6 / 10	17 568
2	Drazice OKC 125 NTR	9,5 / 10	22 000
3	Kospel Termo Hit WW 80	9.3 / 10	11.200
4	Hajdu ID 20A	9,2 / 10	12 980

De beste indirekte varmekjeler med bare en varmeveksler

Baxi Premier Plus 150

En pålitelig og etterspurt modell fra en italiensk produsent, som er en av de anerkjente lederne på markedet for varme- og vannoppvarmingsutstyr. Prislappen kan ikke kalles rimelig, men kvaliteten på materialene som brukes og monteringen er hevet over tvil. Og derfor er det all grunn til å stole på et langt og effektivt arbeid..

Volumet på den interne tanken er 150 liter, materialet er DUPLEX rustfritt stål med økt korrosjonsbestandighet. Varmeisolasjon laget av polyuretanskum minimerer varmetap. En viktig designfunksjon er coil-in-coil rørformet varmeveksler, som gir rask og jevn oppvarming.

Varmtvannsberederen er holdbar og ikke spesielt tung, laget i sylindrisk design, egnet for både vegg- og gulvinstallasjon, utstyrt med en nøyaktig termostat. Baxi Premier plus-serien med indirekte varmekjeler laget av rustfritt stål inkluderer husmodeller for 100-300 liter og industrimodeller for 400-2500.

De viktigste plussene:

• Kompatibel med alle typer varmtvannskjeler, inkludert kondenseringskjeler;
• Rask oppvarming – 15 minutter med et delta på 45 ° C;
• Valgfri mulighet for ettermontering av varmeelement;
• Det er en tilkobling for resirkuleringskretsen.

Minuser:

• Høy pris;
• Temperatursensoren for kjelestyring er ikke egnet for alle modeller.

Modeller i serien:

• BAXI Premier Plus 100-100 l
• BAXI Premier Plus 200-200 l
• BAXI Premier Plus 300-300 l
• BAXI Premier Plus 400 – 400 l

Drazice OKC 160 NTR / BP

Denne varmtvannsberederen fra en tsjekkisk produsent er en representant for en litt mer seriøs linje enn den som tidligere ble vurdert i kategorien billige kjeler. Og det handler ikke bare om det nesten doble volumet – 148 liter. Selv om det er slik, og modeller med mindre kapasitet i denne serien ganske enkelt er fraværende (bare flere og enda “kulere”).

BP -betegnelse refererer til sideflensen. Det er alt du trenger for å tilby en varmtvanns -sirkulasjonsledning. En inspeksjonsluke i den nedre delen av huset tjener både for rengjøring av tanken og for å tillate installasjon av en proprietær ekstra elektrisk varmeapparat til den tilsvarende artikkelen.

Generelt er enheten stasjonær, installasjonsmetoden er gulvstående. Vanntank og spiralvarmeveksler – stålemaljet. Kvaliteten på belegget forårsaker ingen tvil. En magnesiumanode er gitt for ytterligere beskyttelse mot korrosjon. Maksimal temperatur på innkommende oppvarmingsvann – 110, teknisk – opptil 90 ° С.

De viktigste plussene:

• Høy ytelse – opptil 990 l / t;
• Spoleeffekt – 32 kW, oppvarmingstid – fra 16 minutter;
• Arbeidstrykk i hovedtanken – 0,6, i varmeveksleren – 1 MPa;
• Sikkerhetsventil;
• Produksjon – Tsjekkia.

Minuser:

• Enkel emaljert tank.

Modeller i serien:

• Drazice OKC 200 NTRR / BP – 200 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 200 NTR / BP – 208 l
• Drazice OKC 250 NTRR / BP – 242 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 250 NTR / BP – 242 l
• Drazice OKC 300 NTRR / BP – 285 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 300 NTR / BP – 296 l
• Drazice OKC 400 NTRR / BP – 363 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 400 NTR / BP – 373 l
• Drazice OKC 500 NTRR / BP – 433 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 500 NTR / BP – 447 l
• Drazice OKC 750 NTRR / BP – 710 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 750 NTR / BP – 725 l
• Drazice OKC 1000 NTRR / BP – 930 l, med to spoler for tilkobling til alternative varmekilder
• Drazice OKC 1000 NTR / BP – 945 l

Protherm FE 200/6 BM

oppvarming, relevant for brukere som har eller planlegger å kjøpe gass-, elektriske eller støpejernskjeler fra samme produsent med en kapasitet på opptil 100 kW. Sistnevnte er veldig populære enheter, og derfor er tilstedeværelsen av Protherm FE 200/6 BM -modellen i vurderingen av de beste indirekte varmekjelene helt berettiget..

Den tsjekkiske produsenten tilbyr en pålitelig kjele av høy kvalitet med et nominelt volum på 184 liter. Den indre overflaten av vanntanken har et emaljebelegg for å beskytte den mot korrosjon, og for å forsterke effekten og redusere dannelsen av skala, blir strukturen supplert med en titananode. En rørformet varmeveksler er plassert i bunnen av kjelen, som gir rask oppvarming og anstendig tilførsel av varmt vann.

Produktivitet – opptil 32,5 l / min, polyuretanisolasjon er ansvarlig for varmebesparelse. Maksimal støttet vanntemperatur er 80 ° C, når overskridelse utløses, beskyttes overopphetingen.

De viktigste plussene:

• Antibakterielt tankbelegg;
• Tilstedeværelsen av en avløpstilkobling for tømming;
• Europeisk forsamling – Slovakia;
• Fabrikkgaranti – 2 år.

Minuser:

• Anstendig vekt (97 kg) og dimensjoner;
• TEN tilkobling er ikke gitt.

Modeller i serien:

• Protherm FE 120/6 BM- 117 l
• Protherm FE 150/6 BM- 144 l

Vaillant uniSTOR VIH R 150/6 B (BR)

På tysk, en pen varmtvannsbereder med indirekte oppvarmingsmetode fra et velkjent selskap fra Tyskland selv. Laget i en klassisk sylindrisk design, er fargen på dekorasjonen også tradisjonell – hvit. Strukturelt optimalisert for interaksjon med gasskjeler, uavhengig av måten de plasseres på. Selv – gulv, det er ben for høydejustering.

Vår vurdering viste seg å være en 144 liters versjon, men det er alternativer for større og mindre kapasiteter. Materialet i den indre tanken, spiralvarmeveksleren er emaljert stål. Med tanke på kjelens merkeidentitet er påliteligheten god. Hvis det er problemer med tetthet, er de vanligvis forbundet med barbarisk transport eller installasjonsfeil.

Fysiske indikatorer: varmeeffekt – 27,4 kW, temperatur – opptil 85 ° С, varmtvannsforsyningskapasitet – 674 l / t, maksimalt trykk (oppvarming / oppvarmet vann) – 10/10 bar. Kvaliteten på varmeisoleringen er absolutt prisverdig, der det ikke er fluor-klor-karbonforbindelser. Garantiperioden fastsatt av produsenten er 24 måneder.

De viktigste plussene:

• Bygg av høy kvalitet, lakonisk design;
• Stor korrosjonsanode (magnesium);
• Et grenrør for å lage en sirkulasjonsledning;
• Tappeventil, tilbakeslagsventil, inspeksjonsflens for intern rengjøring;
• Termometer.

Minuser:

• Bare indirekte oppvarming.

Modeller i serien:

• Vaillant uniSTOR VIH R 120/6 B (BR) – 117 L
• Vaillant uniSTOR VIH R 200/6 B (BR) – 184 L

De Dietrich BLC 200

Et annet europeisk selskap, De Dietrich, bidrar trygt til utviklingen av kjeleutstyr. Det som er hyggelig er at de indirekte varmekjelene som er interessante for oss i dag på territoriet til vårt hjemlige Frankrike samler inn. Dette gir håp om anstendig generell kvalitet og holdbarhet..

Den vurderte varmtvannsberederen tilhører klassen høyytelses lagertanker. I BLC-serien er det varianter av forskjellige volumer, vi har en 200-liters versjon i vår anmeldelse. Formen er en hvit sylinder. Inne i en sveiset forseglet tank laget av emaljert stålplate, er materialet i spiralveksleren også emaljert stål.

Maksimal oppvarmingsgrad er 95 ° C, driftstrykkgrensen er 10 bar. Spoleeffekt – opptil 35,6 kW. Designet inkluderer: en hylse for installering av en varmtvannsføler, et termometer. Det er også et grenrør for resirkuleringsledningen. Det er sluk i bunnen. Garantiservice for denne produsenten varer også i 24 måneder.

De viktigste plussene:

• Plasseringsvennlig design;
• Miljøvennlige materialer;
• Innvendig emalje av høy kvalitet i drikkevann, glødet ved 850 ° C;
• Ekstra stor magnesiumanode for korrosjonsbeskyttelse;
• Effektiv 50 mm skumisolasjon (CFC-fri).

Minuser:

• Ikke den rimeligste prisen.

Modeller i serien:

• De Dietrich BLC 150-150 l
• De Dietrich BLC 300-300 l

Gorenje GV 120

Den indirekte varmekjelen fra Gorenje -selskapet er en representant for budsjettmodeller. Kvaliteten er generelt i tråd med prisen, så du bør ikke forvente mirakler. På den annen side er det vanskelig å finne en bedre indirekte varmekjele i denne priskategorien. Denne kjelemodellen er utstyrt med en 120 liters tank (med et gjennomsnittlig forbruk er det nok for 5-6 personer). Vannet varmes opp ganske raskt. Enheten veier 60 kg – litt for mye.

De viktigste plussene:

• lav pris – selv en ikke veldig velstående familie har råd til en slik varmeapparat;
• om nødvendig kan du plassere enheten både på gulvet og på veggen;
• høyytelses rørformet varmeveksler, er det mulig å koble til et stort utvalg av varmekilder, inkludert sentralvarmenettverk.

Minuser:

• en emaljert tank garanterer ikke beskyttelse av høy kvalitet mot korrosjon, derfor bør du nøye overvåke vannkvaliteten;
• den øvre tilkoblingen er gitt, noe som ikke alltid er praktisk – spesielt hvis kjelen er festet til veggen.

Modeller i serien:

• Gorenje GV 100- 98,6 l
• Gorenje GV 150 – 141,5 l
• Gorenje GV 200-200 l

BOSCH WSTB 160 (160 l.)

Hvis en gasskjele er installert i huset ditt, bør du tenke på å kjøpe en BOSCH WSTB 160 varmtvannsbereder. Selv om det ikke er mulighet for tilkobling av et varmeelement, er det et resirkuleringssystem. Modellen er tilpasset de tøffe bruksforholdene i SNG, dvs. egnet for hardt vann. For å beskytte stålet mot korrosjon, er materialet belagt med en spesiell glasskeramisk forbindelse. Det er en resirkuleringslinje, så du kan alltid stole på å få vann ved en konstant temperatur. For å minimere varmetap, leveres et 50 mm polyuretanskumbelegg, foringen er laget av myk PVC. Frontal tilkobling, det er mulig å koble til en temperatursensor. Hele volumet oppvarmes til ΔТ = 45 ° C på 37 minutter.

Hovedtrekk

Kjennetegn Verdi

Volum, l	160
effekt, kWt	20.8
Overnatting	vegg
Et varmeelement	spole (1 stk.)
Maksimalt vanntrykk, MPa	1
Mulighet for tilkobling av varmeelementer	–
Dimensjoner, mm	550 × 1193
Vekt (kg	42

De beste kombinerte kjelene med varmeveksler og varmeelementer

OSO Super Coil SC 150

En dyr men verdt pengene -kjelen laget i Norge. Allerede i dette nordlige landet vet de mye om “varmt vann”. Byggekvaliteten er på topp. Installasjonsmetode – gulv loddrett. Designet er praktisk og lakonisk. Ikke høyteknologisk, fordi kjeleutstyr “maler” ganske høy effektivitet. Og med dette er alt i orden.

Volumet i vårt tilfelle er 150 liter. Større versjoner vil være nødvendig – OSO har dem. Oppvarmingsprinsippet kombineres: indirekte fra kjelen ved hjelp av en intern rørformet varmeveksler eller elektrisk ved hjelp av et innebygd varmeelement. Som standard er et enfaset 3-kilowatt-element installert, eventuelt et kraftigere element tilgjengelig-4,5 kW, 380-400 V (3 faser).

Om materialer: tank og varmebatteri er laget av utmerket rustfritt stål, polyuretan termisk isolasjon (50 mm tykk), toppdeksel og bunn av ytterhuset er slitesterkt og trygt polypropylenplast, sylindrisk del er galvanisert stål med epoksybelegg.

De viktigste plussene:

• Varmevekslerens effekt – 26 kW;
• Trykkstøtte – opptil 10 bar, sikkerhetsventil;
• Justerbar blandeventil, elektrotermostat (60-90 ° C), temperaturbegrenser;
• Det er en 3-meters elektrisk kabel med støpsel (for 3 kW er en maskin i 16 A-panelet nok);
• Tankgaranti – 10 år.

Minuser:

• Men produsenten er ansvarlig for den elektriske delen bare i 12 måneder;
• Høy prislapp.

Modeller i serien:

• OSO Super Coil SC 200 – 200 l
• OSO Super Coil SC 300 – 300 l

Gorenje GBK 150 ELLER RNB6 / LNB6

En virkelig effektiv og teknologisk avansert kjele fra et slovensk merke. Gorenje GBK -serien varmtvannsberedere er lett i stand til å fjerne myten om inkompatibilitet av konsepter som den beryktede europeiske kvaliteten, utmerket funksjonalitet og rimelige priser..

Den aktuelle modellen er utstyrt med en 141,5 liters ståltank belagt med ultrarent emalje. Antikorrosjonsegenskapene forbedres ved bruk av en forstørret magnesiumanode. Varmeelementene er:

• Varmeveksler med et areal på 0,9 m², som gir en økning i vanntemperaturen fra 15 til 45 ° C (maks 75 ° C) på 14 minutter;
• 2 “tørre” varmeelementer, 1 kW hver.

Ledelse er elektronisk. Frysbeskyttelsesmoduser tilgjengelig, ECO. Det er en interessant funksjon “Antilegionella” – i fravær av oppvarming over 65 ° C i 2 uker, vil kjelen uavhengig bringe vannet til en temperatur der patogene bakterier nøytraliseres.

ELLER i modellnavnet – merking av den elektroniske kontrollenheten. Produsenten har en lignende modell Gorenje GBK 150 RNB6 / LNB6 med mekanisk kontroll, men vi anbefaler modellen med elektronisk kontroll – som en mer moderne.

De viktigste plussene:

• Utmerket varmeisolasjon;
• Digitalt termometer;
• Effektivt sikkerhetssystem;
• Garanti – 2 år pluss 7 per tank.

Minuser:

• Kun vertikal veggplassering;
• Arbeidstrykk – 6 bar.

Modeller i serien:

• Gorenje GBK 80 ELLER RNB6 / LNB6 – 72,6 l
• Gorenje GBK 100 ELLER RNB6 / LNB6- 92,5 l
• Gorenje GBK 120 ELLER RNB6 / LNB6 – 120 l
• Gorenje GBK 200 ELLER RNB6 / LNB6 – 188,9 l

Drazice OKC 160 / 1kvm

Romslig og relativt billig kombinert vannvarmer fra en kjent tsjekkisk produsent. Designet for veggmontering og kan levere uavbrutt tilførsel av varmt vann i hus eller gjenstander med et sentralisert varmesystem. Denne indirekte varmekjelen kan trygt betraktes som en av de beste når det gjelder kvalitet og prisforhold, og ikke veldig store dimensjoner og vekt (72 kg) med et godt tankvolum på 147 liter forsterker bare det positive inntrykket.

Det indre belegget er emaljert. Vannoppvarming utføres på to måter:

• Ved hjelp av en varmeveksler med en arbeidsflate på 1 m²;
• Keramisk “tørt” elektrisk element med en effekt på 2,2 kW, montert sammen med en korrosjonsbestandig magnesiumanode på flensen på inspeksjonsluken.

Støttet temperaturområde – fra 5 til 74 ° С, ytelsen avhenger av kraften til den eksterne varmekilden.

De viktigste plussene:

• Tilstrekkelig pris;
• Allsidighet;
• Beskyttelsesfunksjoner – fra overoppheting, sikkerhetsventil;
• Sirkulert innløp.

Minuser:

• Rustikk design;
• Oppvarming av vann til 60 ° C med varmeelement i nesten 4 timer.

Modeller i serien:

• Drazice OKC 100 / 1m2- 95 l
• Drazice OKC 125 / 1m2 – 120 l
• Drazice OKC 200 / 1m2 – 195 l

ACV Comfort E 100

Den belgiske produsenten presenterer en kombinert varmtvannsbereder basert på en tank-i-tank varmeveksler og et 2,2 kilowatt varmeelement ved mangel på oppvarming (for eksempel om sommeren). Installasjonsmetode – vertikal vegg. Det dekorative ytterhuset er laget av polypropylen. Et temperaturkontrollpanel følger med kjelen.

Den indre delen av varmtvannsberederen består av to beholdere med forskjellige volumer, satt inn i den andre. Materiale – rustfritt stål. Dette fører selvfølgelig til en økning i kostnadene for enheten, men påliteligheten, hygienen og holdbarheten er hevet over tvil. Overflaten på den mindre beholderen er bølgepapp. Denne konfigurasjonen gir effekten av “selvrensing” fra avleiringer av hardhetssalter (på en enkel måte – skala). Varmetap er designet for å redusere isolasjonslaget av 30 mm polyuretanskum.

For å være ærlig bør det bemerkes at Comfort -serien uten elektrisk varmeapparat ikke er mindre populær og kan tilstrekkelig konkurrere i sin klasse med de beste modellene av klassiske indirekte varmekjeler..

De viktigste plussene:

• Høy ytelse;
• Beskyttende funksjoner;
• Rask oppvarming;
• Monteringsbrakett følger med.

Minuser:

• Høy pris;
• Resirkulering støttes ikke.

Modeller i serien:

• ACV Comfort E 130-130 l
• ACV Comfort E 160 – 161 l
• ACV Comfort E 210 – 203 l
• ACV Comfort E 240 – 242 l

Thermex Combi Inox IRP 150 V

Thermex vannvarmere har blitt produsert i Russland i lang tid, i hvert fall for vårt marked, og merket oppfattes ofte som sitt eget innenlandske. Selv med varierende grad av positivt / negativt. Det er en etterspørsel, den opprettholdes stabilt på et ganske høyt nivå.

Kjeleserien Combi Inox fortjener oppmerksomhet av flere årsaker. En kombinert oppvarmingsmetode støttes strukturelt: fra en varmeveksler (indirekte – 24 kW), fra et varmeelement (maksimal elektrisk effekt – 6 kW). Den indre tanken er laget av rustfritt stål, spolen er laget av den.

Kjelen har den vanlige sylindriske formen, karosserifargen er hvit. Installasjonsmetode – gulv. Båndet er lateralt. Tillatt arbeidsvanntrykk – opptil 0,7 MPa. Ledelse – mekanisk (enkelt, men pålitelig). Modellen fra vår anmeldelse har et volum på 150 liter, men dette er ikke det eneste alternativet som er tilgjengelig..

De viktigste plussene:

• Effektiv 8-sving spiral;
• Justerbar effekt på den elektriske varmeren – 2, 4 og 6 kW;
• Resirkulering grenrør;
• Sikkerhetsventil, termostat;
• Alvorlig garantiperiode for den interne tanken – 84 måneder.

Minuser:

• Den generelle garantien er bare 1 år;
• Dyrt for russisk forsamling.

Modeller i serien:

• Thermex Combi Inox IRP 200 V- 200 l
• Thermex Combi Inox IRP 280 V- 280 l

Protherm FS B300S (295 l.) – fra 63 000 rubler.

Denne akkumulatoren er beregnet for bruk med kjeler Proterm Grizzly eller Bizon. Protherm FS B300S er en romslig tank med en rørformet varmeveksler. Tanken har to flenser: for installasjon av varmeelementet og service av kjelen. Emaljerte overflater i kontakt med vann, samt tilstedeværelsen av en titananode, beskytter utstyret mot korrosjon. Det bør bemerkes tilstedeværelsen av et antibakterielt belegg. Et lag med polyuretanisolasjon er ansvarlig for å redusere varmetap. Enheten har høy ytelse i strømningsmodus, det er mulig å koble til en resirkulasjonsledning. Egenskapene til denne varmeapparatet vil bli verdsatt av eiere av store private hus med mer enn tre bad..

Hovedtrekk

Kjennetegn Verdi

Volum, l	295
effekt, kWt	46
Maksimal produktivitet i flytende modus ved ΔT = 25 ° С, l / min	46.2
Overnatting	utendørs
Et varmeelement	spole (1 stk.)
Maksimalt vanntrykk, MPa	1
Mulighet for tilkobling av varmeelementer	+
Dimensjoner, mm	500 × 1775
Vekt (kg	125

Bosch SK 400-3 ZB (388 HK)

Det er ikke så mange indirekte vannvarmere med kapasitet som interesserer oss i Bosch -serien, men blant dem er det en spesiell modell – Bosch SK 400-3 ZB. Det er en emaljert tank med en spole i rustfritt stål. Korrosjonsbeskyttelse er representert av en magnesiumanode, som allerede har blitt et naturlig fenomen i slikt utstyr. Enheten er ganske enkel: innebygd termometer og flens for enkelt vedlikehold. Samtidig er det mulig å koble til en resirkuleringsledning for varmt vann, samt synkronisere med kjelen hvis denne har en kontakt for en NTC -sensor (temperatursensor). De. du kan finjustere driften av vannoppvarmingsutstyr. Hver for seg må det sies om varmeisolasjon. Her er det ikke polyuretanskum, men laget av stivt skum, som med samme tykkelse gir en lavere varmebeskyttende effekt..

Hovedtrekk

Kjennetegn Verdi

Volum, l	388
effekt, kWt	60
Maksimal produktivitet i flytende modus ved ΔT = 25 ° С, l / min	24.2
Overnatting	utendørs
Et varmeelement	spole (1 stk.)
Maksimalt vanntrykk, MPa	1
Mulighet for tilkobling av varmeelementer	–
Dimensjoner, mm	710 × 1681
Vekt (kg	150

BAXI UBVT 400 SC (395 l.)

Hvis den rådende delen av kjeler er designet for å fungere sammen med en kjele, er BAXI UBVT 400 SC -modellen et unntak fra regelen. Den er tilpasset for tilkobling til en solfanger, så kjøpet vil være tilrådelig i to tilfeller: på steder med solskinn hele året eller for sesongbruk. I tillegg er det mulig å installere elektriske ovner for oppvarming. Selve beholderen er laget av stål belagt med titanemalje – det oppnås et korrosjonsbestandig og holdbart belegg. Sistnevnte lettes også av tilstedeværelsen av en magnesiumanode. Settet inneholder et termometer for temperaturkontroll, det er stikkontakter for tilkobling av sensorer. Designet gir en flens for overvåking av tilstanden til spolen, samt et innebygd grenrør for resirkulering.

Hovedtrekk

Kjennetegn Verdi

Volum, l	395
effekt, kWt	54
Maksimal produktivitet i flytende modus ved ΔT = 35 ° С, l / min	22.9
Overnatting	utendørs
Et varmeelement	spole (1 stk.)
Maksimalt vanntrykk, MPa	1
Mulighet for tilkobling av varmeelementer	+
Dimensjoner, mm	710 × 1671,5
Vekt (kg	135

Hajdu STA 400 C (400 l.)

Hajdu STA 400 C-modellen fra den velkjente ungarske produsenten er interessant ved at hvis det er én varmeveksler, er finjustering av utstyret mulig. Så i den kalde årstiden kan en slik indirekte varmekjele konfigureres til å fungere sammen med kjelen, mens den om sommeren kan kobles til en solfanger. I sistnevnte tilfelle, om nødvendig, er varmeelementet i tillegg forbundet. Tanken og varmeveksleren er beskyttet mot korrosjon av et lag varm emalje og en installert magnesiumanode. For å minimere varmetap, er beholderen dekket fra utsiden med et lag av polyuretanskum, beskyttet av et plasthus. Et grenrør er tilveiebrakt for tilkobling av et varmtvanns resirkulasjonssystem.

Hovedtrekk

Kjennetegn Verdi

Volum, l	400
effekt, kWt	69
Maksimal produktivitet i flytende modus ved ΔT = 35 ° С, l / min	28.3
Overnatting	utendørs
Et varmeelement	spole (1 stk.)
Maksimalt vanntrykk, MPa	1
Mulighet for tilkobling av varmeelementer	+ (2 stk.)
Dimensjoner, mm	670 × 1832
Vekt (kg	145

I den neste videoen presenteres denne kjelen i et avsnitt..

De beste rimelige indirekte varmekjelene

BAXI UBT 80 (GR)

Det er ikke overraskende at det italienske selskapet Baxi, som er en av de ledende produsentene av varmekjeler, er like overbevisende i rollen som produsent av indirekte varmekjeler av høy kvalitet for dem. Spesielt gledelig er det faktum at det ikke bare er dyre varianter, men også versjoner med en helt demokratisk prislapp..

Indirekte varmtvannsberedere i UBT -serien er ikke akkurat budsjettmessige, men rimelige. Tanken er imidlertid ikke laget av rustfritt stål, men av karbonstål ST37 / 2, men veggene og varmevekslerspolen er dekket med titanemalje, som effektivt beskytter mot forskjellige aggressive påvirkninger, oppfyller de strengeste sanitære standarder.

Kapasiteten til en bestemt modell er 80 liter. Det er andre variasjoner på temaet, opptil store. Temperaturen på det tilberedte varmtvannet reguleres i området 5-65 ° С. Maksimalt støttet trykk er 8 bar. Produktivitet ved Δt = 35 ° С – 500 l / t.

De viktigste plussene:

• Spoleeffekt (maks.) – 15,8 kW;
• Antikorrosjon magnesiumanode;
• Flens for installasjon av varmeelementer og tillegg for rengjøring;
• Innebygd termometer;
• Tilstedeværelsen av et grenrør for resirkuleringsledningen.

Minuser:

• Grunnleggende utstyr (elektrisk varmeapparat, temperatursensor – valgfritt);
• Garantiperiode – standard 2 år.

Modeller i serien:

• BAXI UBT 100-100 l
• BAXI UBT 120-120 l
• BAXI UBT 160-160 l
• BAXI UBT 200-200 l
• BAXI UBT 300-300 l
• BAXI UBT 400- 400 l
• BAXI UBT 500-500 l
• BAXI UBT 800 – 800 l
• BAXI UBT 1000-1000 l

Drazice OKC 125 NTR

Denne kjelen er en typisk representant for tsjekkisk teknologi. Pålitelig og upretensiøs, den er perfekt for bruk på Russlands territorium med sine vanskelige fellesforhold. Varmtvannsberederen er koblet til varmekretsen til en fast drivstoff- eller gasskjele. Takket være et spesielt rørsystem som kjølevæsken sirkulerer gjennom, utføres vannoppvarming til 80 ° C på 17 minutter.

De viktigste plussene:

• ugjennomtrengelig for kvaliteten på kjølevæsken – det skjer ofte at med håndverksskylling blir sirkulasjonssystemet tilstoppet. Denne kjelen er truet i svært liten grad..

Minuser:

• den aktuelle kjelen er ikke designet for å fungere med et trykk på mer enn 6 atmosfærer, og i nettverkene til bygårder kan arbeidstrykket være mye høyere. Derfor er det bedre å ikke bruke sentralvarme som varmekilde;
• tanken er emaljert, dette er ikke det beste belegget når det gjelder korrosjonsbestandighet;
• Installasjon av et ekstra varmeelement er ikke gitt

Modeller i serien:

• Drazice OKC 100 NTR- 87 l
• Drazice OKC 160 NTR – 148 l
• Drazice OKC 200 NTR- 208

Kospel Termo Hit WW 80

En budsjettversjon av en kjele fra et polsk merke av polsk produksjon. Designet for horisontal plassering. Designet er enkelt, men faktisk er det vanskelig å betrakte vannvarmere av denne typen som et element i interiørdekorasjon. De er vanligvis “skjult” i en spesielt utpekt nisje eller rom ved siden av kjelen. Forresten, samspillet mellom Termo Hit WW -kjeler og varmesystemer for fast brensel anses som det mest optimale..

Vanntanken er laget av stål av høy kvalitet med et jevnt påført pulveremaljebelegg. Ingenting overnaturlig. Så tross alt betyr ikke prislappen bruk av direkte høyteknologiske legeringer, materialer. WW 80 -modifikasjonen har en kapasitet på 84 liter. Det er flere alternativer. En rørformet spole brukes som en intern varmeveksler. Det er mulighet for ettermontering med et elektrisk varmeelement. Produktivitet som støttes – 235 l / t.

De viktigste plussene:

• Strømindikator for vannoppvarming – 9,5 kW;
• Det maksimale temperaturregimet er 80 ° С;
• Magnesiumanode for å forbedre korrosjonshindrende egenskaper;
• Polyuretan termisk isolasjonslag;
• Intern spray for jevn vanntilførsel til reservoaret.

Minuser:

• Horisontal montering er ikke alltid praktisk;
• Energieffektivitetsklasse C.

Modeller i serien:

• Kospel Termo Hit WW 100-100 l
• Kospel Termo Hit WW 120-120 l
• Kospel Termo Hit WW 140-140 l

Hajdu ID 20A

Vår vurdering av indirekte varmekjeler videreføres av en verdig ungarsk produsert vannvarmer. Egentlig kommer selve merket fra det samme europeiske landet, så alt er naturlig. Og ingen “freaks” i moderne globalismes ånd. Garantitjenestens varighet er 2 år for hovedsettet, for tanken alle 5.

Volumet til modellen som vurderes er 80 liter. Litt, men om nødvendig kan du velge en mer romslig analog (det vil fortsatt være relativt billig). Korrosjonsbeskyttelse av tanken er gitt av et indre belegg av høytemperatur glassemalje, tilstedeværelsen av en magnesiumanode.

Hajdu ID 20A -kjelen, som sine større kolleger fra AQUASTIC ID A -serien, er designet for veggmontering. Den er tilpasset problemfri drift i forbindelse med varmekjeler av enhver type. Opprettholder en stabil ytelse for varmt vann – 450 l / t. Varmeeffekt i kW – 18,5.

De viktigste plussene:

• Tillatt vanntemperatur i kjelen – opptil 95 ° С, justerbar – opptil 65;
• Effektiv polyuretanskumisolasjon;
• Varmeveksler med strømningsseksjon G1;
• Avlastningsventil (kombinert) 6 bar;
• Valgfri installasjon av varmeelementer 2,4 kW.

Minuser:

• Lite nyttig volum;
• Dårlig kvalitet på metallinnløpsrør.

Modeller i serien:

• Hajdu ID 25A – 100 l
• Hajdu ID 40 A – 150 l
• Hajdu ID 50 A – 190 l

Nyttig råd fra fagfolk

Det er en rekke viktige nyanser, uten at kunnskapen og overholdelsen av at tilkoblingen av kjelen til vannforsyningen vil være feil. Du bør vite at varmtvannsforsyningssystemet ikke trenger å være utstyrt med noen ekstra elementer, bortsett fra avstengningsventilen. Den er installert på kjelemunnstykket.

Kaldtvannsgrenrøret installeres etter forhåndsinstallasjon av tee. Kranen for drenering av overflødig kaldt vann fra varmtvannsberederen kutter inn i sideutløpet på splitteren. Også en returventil og en avstengningsventil er koblet til tee. Sistnevnte kobles til vannforsyningen.

Når du kobler tanken til vannforsyningen, må du ikke gjøre følgende:

• åpne beskyttelsesvinduet når varmeren er på;
• test en tom kjele. Først må tanken fylles med vann, ellers kan varmeelementet brenne ut;
• tøm vannet uten å slå av varmeren først;
• utstyr varmtvannsberederen med deler fra andre kjeler. Unntaket er de samme modellene, samt tanker med kompatible reservedeler..
