Hvorfor trenger du en skorstein??

En skorstein er en spesiell kanal gjennom hvilken røyk, som består av brente brenselpartikler, ledes fra varmeren til gaten. Uten skorstein ville all røyk, karbonmonoksid og partikler, hvorav mange er ganske usunne, ganske enkelt forbli innendørs og utgjøre en reell trussel for livet. Samtidig er det skorsteinen som er ansvarlig for trekket, som direkte bidrar til forbrenning av drivstoff i peisen eller komfyrens brannkammer. Det er vanskelig å overvurdere skorsteinens funksjon, akkurat som det er vanskelig å overvurdere viktigheten av kvaliteten på utførelsen og tilkoblingen av skorsteinen. Hvor godt skorsteinen er laget i utgangspunktet og hvor profesjonelt den er koblet til varmeenheten, vil senere påvirke driften og sikkerheten til hele varmesystemet.

Det er viktig å forstå at varmeprodukter, på grunn av forskjeller i design og temperatur på røykrøyken, krever installasjon av forskjellige skorsteiner. Så hva er den beste skorsteinen for en peis eller komfyr i hjemmet? Dette spørsmålet vil bli besvart i denne artikkelen.

Hva er det og hva er det til

Skorstein – et system med rørkanaler designet for å fjerne røyk og gasser som dannes ved forbrenning av drivstoff til atmosfæren.

Grunnleggende krav til skorsteiner:

• motstand mot høye temperaturer (over 500⁰C);
• dannelsen av en tilstrekkelig trekkraft;
• fullstendig tetthet;
• motstand mot fuktighet generert inne i systemet som følge av kondens;
• motstand mot virkningene av karbonsyre og svovelsyre dannet inne i kretsen som et resultat av den kjemiske reaksjonen av vanndamp og avgasser (sot);
• sikre strukturell stabilitet;
• samsvar med brannsikkerhetsstandarder.

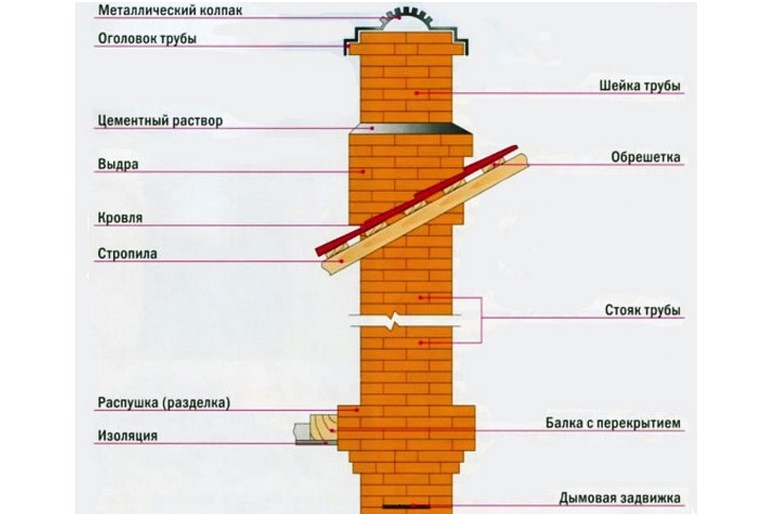

Hva er en skorstein

Enheten fungerer ved hjelp av lufttrekk, som oppstår på grunn av det vertikale arrangementet av røret. For at luften skal trekkes ut effektivt, må følgende betingelser være oppfylt:

• Termisk isolasjon av høy kvalitet;
• Uhindret luftsirkulasjon;
• Glatt overflate som beskytter mot sotforurensning;
• Motstandsdyktig mot høye temperaturer.

Når du installerer komfyrkonstruksjoner med egne hender, bør du først og fremst huske på sikkerhet. Det anbefales å bruke profesjonelle redigeringstjenester. Feil installasjon fører til følgende problemer:

• Drivstoff brenner ikke helt, noe som øker forbruket av ved, kull;
• Luften trekkes ikke utenfor, men inne i rommet;
• Penetrering av karbonmonoksid i rommet, noe som kan føre til brann.

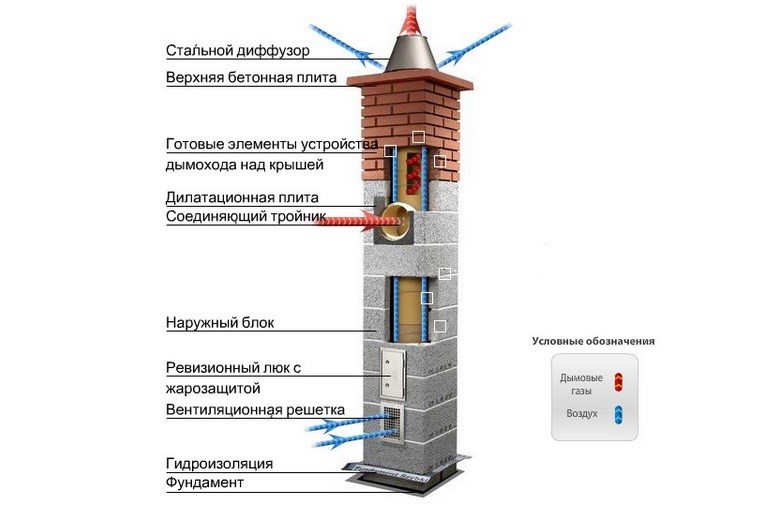

Slik fungerer skorsteinen

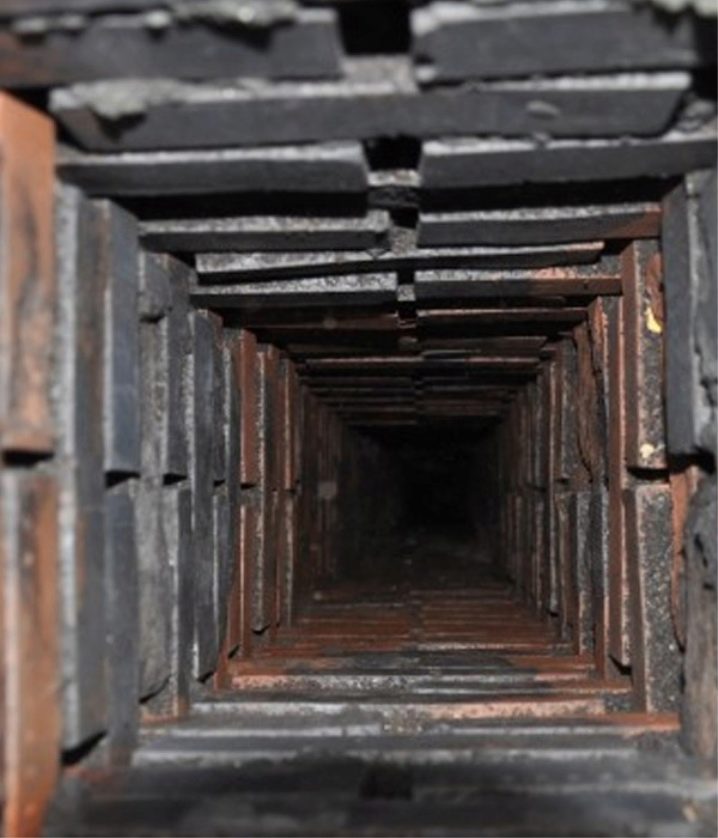

Til tross for at strukturen til røykkanaler laget av forskjellige materialer har sine egne egenskaper, representerer de generelt en vertikal, skrå eller horisontal forseglet aksel ved siden av brennkammeret til en varmegenererende enhet (peis, komfyr eller kjele).

Delen av rørledningen kan være rund, oval, rektangulær og til og med polygonal. Høyde – ikke mindre enn 5 meter.

Hvert koblingsskjema er individuelt og velges avhengig av detaljene i bygningen og modellen til peisen.

De viktigste egenskapene som en skorstein skal ha

Uansett hvilket materiale skorsteinen er laget av og hvilken struktur den har, må dette produktet overholde de grunnleggende parametrene for brann og driftssikkerhet. Så skorsteinen må:

1. Laget av ikke-brannfarlige materialer
2. Vær egnet for den spesifikke typen varmeutstyr som brukes
3. Tåler temperaturene utstyret gir – både drift og topp
4. Tåler ekstreme temperaturer og klimatiske påvirkninger
5. Kjennetegnes ved enkel installasjon
6. Ha en lang levetid
7. Vær helt forseglet
8. Ha isolasjon på steder for passasje gjennom vegger, tak, tak

Funksjoner i skorsteinen

Hensikten med skorsteinen, så vel som hovedfunksjonen til skorsteinene til ovner eller kjeler, er å fjerne produkter fra forbrenning av drivstoff utenfor, til atmosfæren. Gasser sammen med sot kommer fra brannkassen inn i pipen under trekkraft.

Den korrekte skorsteindannelsen består i valg og konstruksjon av en slik struktur der et minimum av sot forblir på rørets vegger, og trekket forhindrer at gasser kommer inn i rommet.

Skorsteiner laget av forskjellige materialer har sine egne egenskaper og kan variere i design. For eksempel består en tradisjonell mursteinstein av følgende deler.

Moderne skorsteiner laget av stål eller keramikk har ikke slike fragmenter som oter eller lo, men de er ganske enkelt nødvendige for normal fjerning av røyk i mursteinrør og beskyttelse av tak mot oppvarming.

Når du velger et materiale, er det nødvendig å ta hensyn til temperaturen på gassene: i ovnen er det høyere, ved utløpet er det lavere, men selv på det høyeste punktet kan det nå +100 ° С. Skapelsen av trykk er basert på temperaturforskjellen – varm luft erstattes av kald luft.

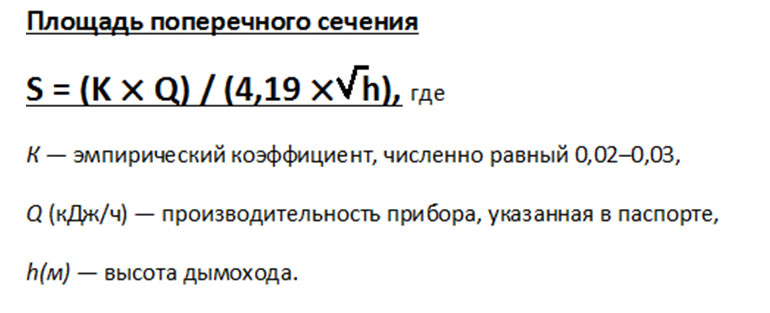

Viktige er også indikatorer som høyden og indre diameter på skorsteinen – de beregnes når du tegner et prosjekt.

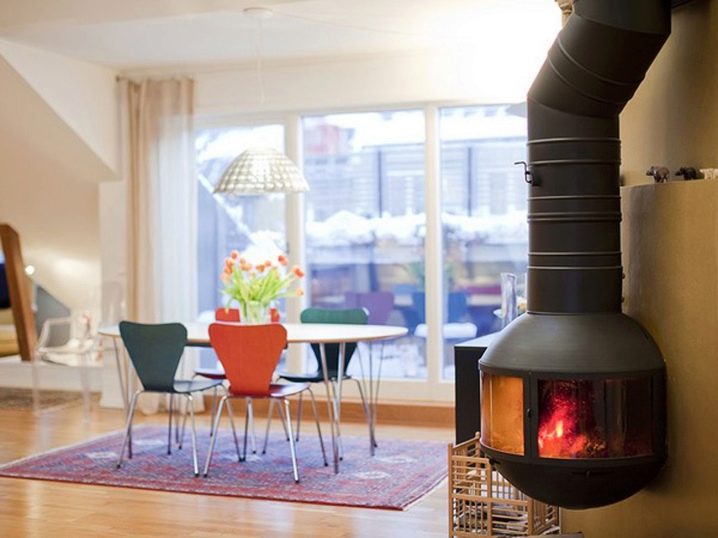

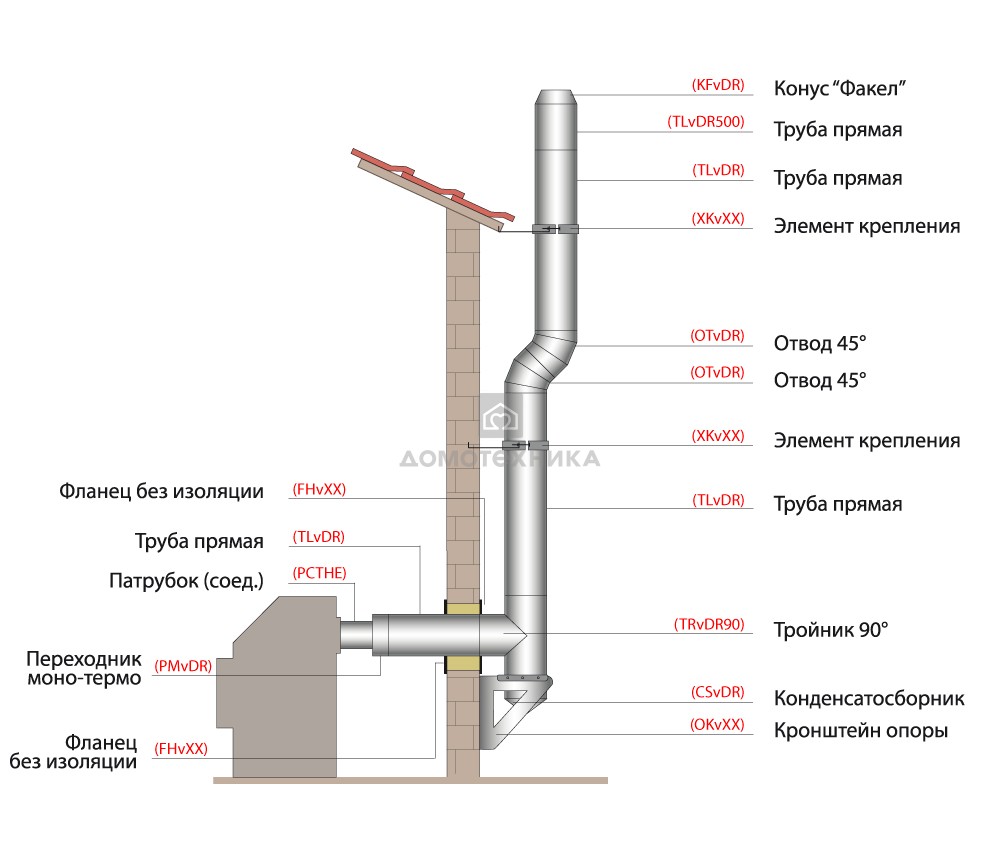

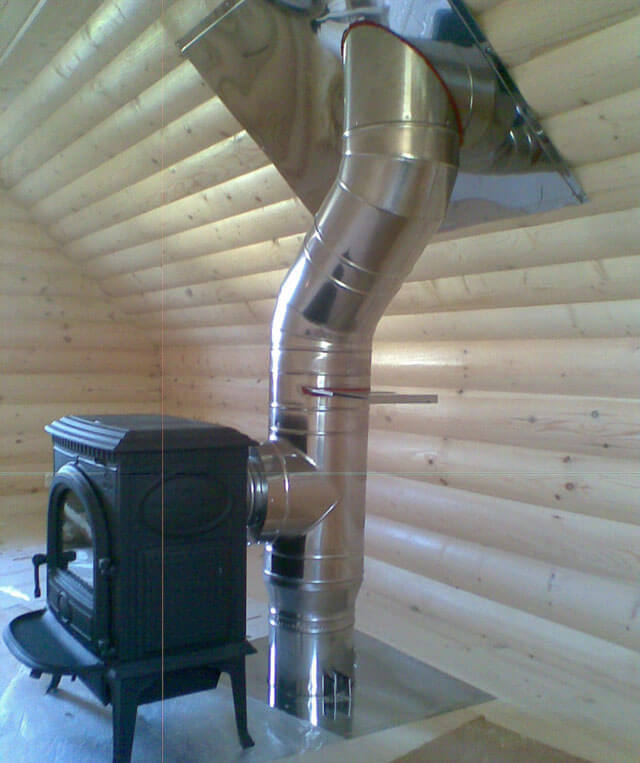

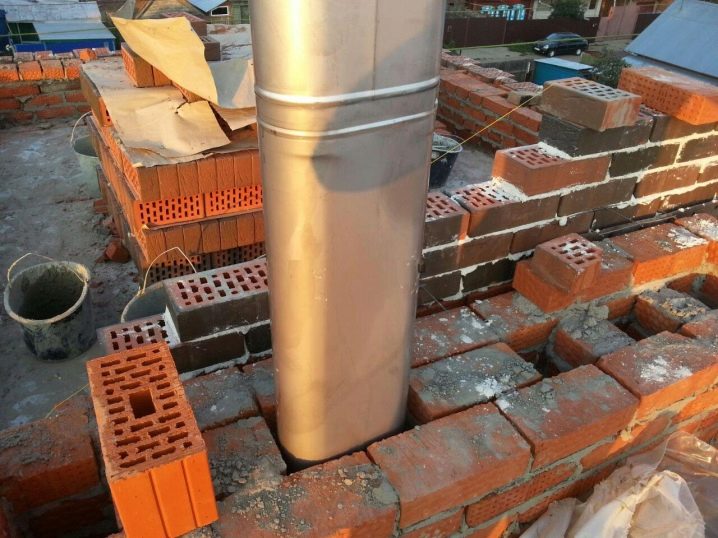

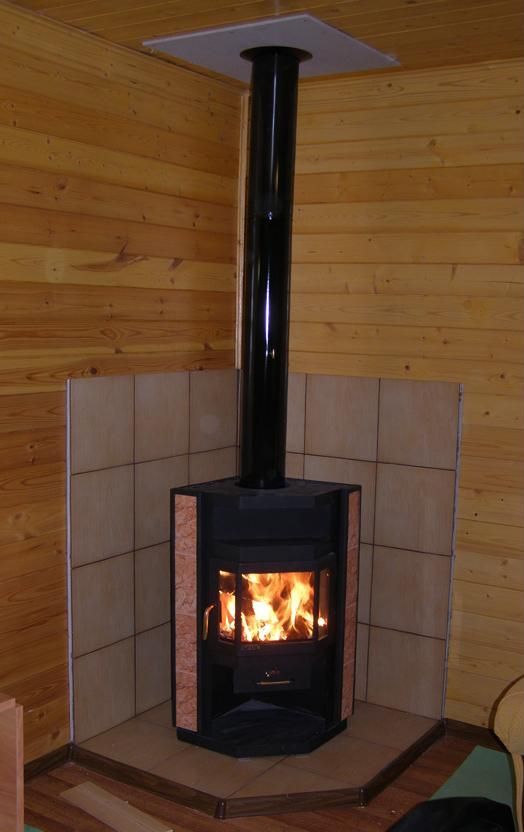

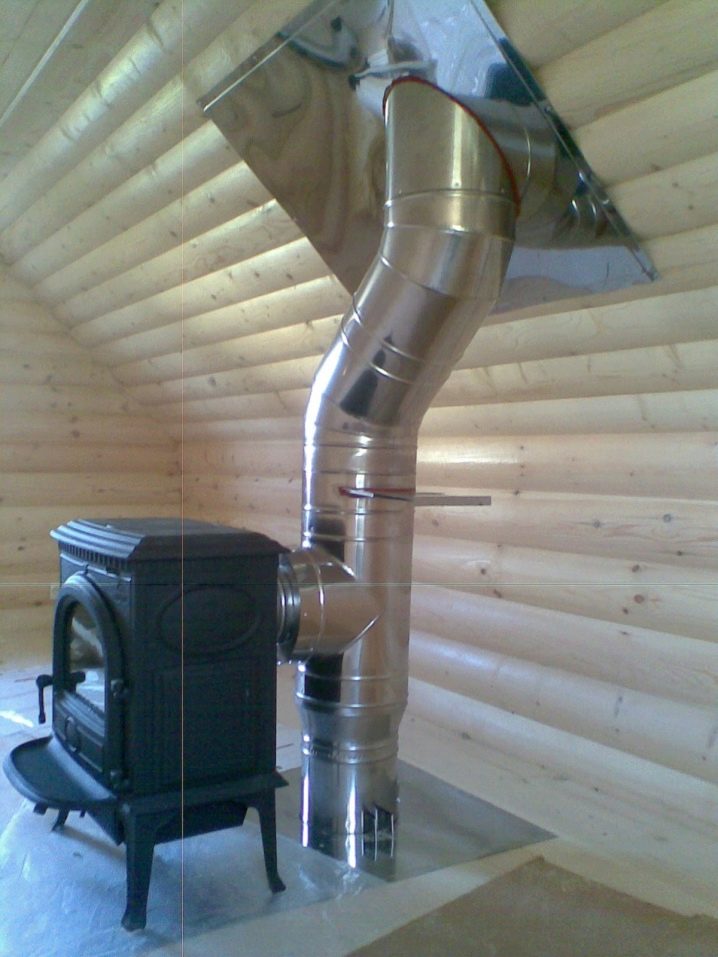

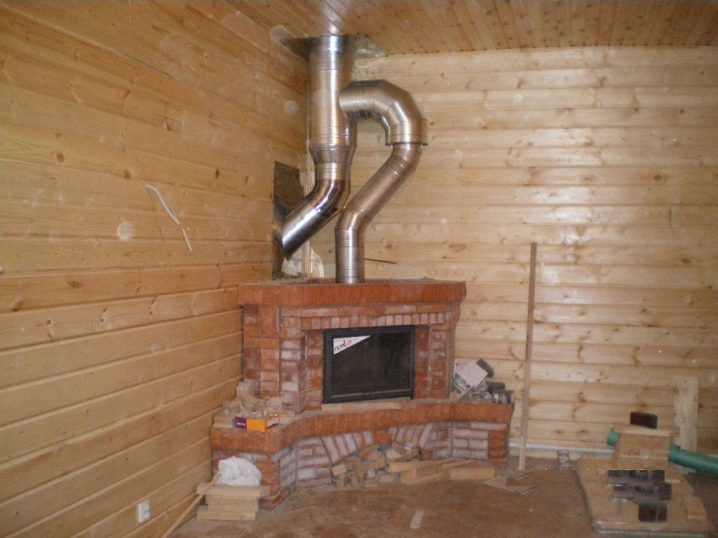

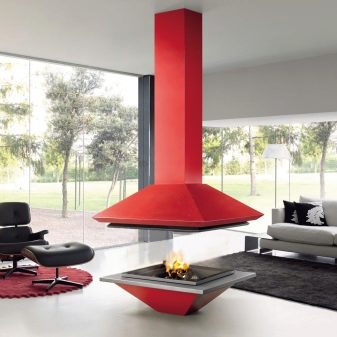

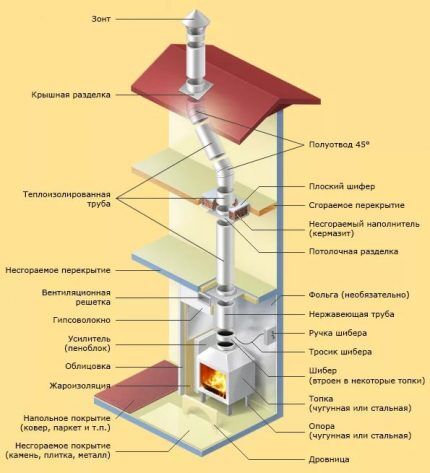

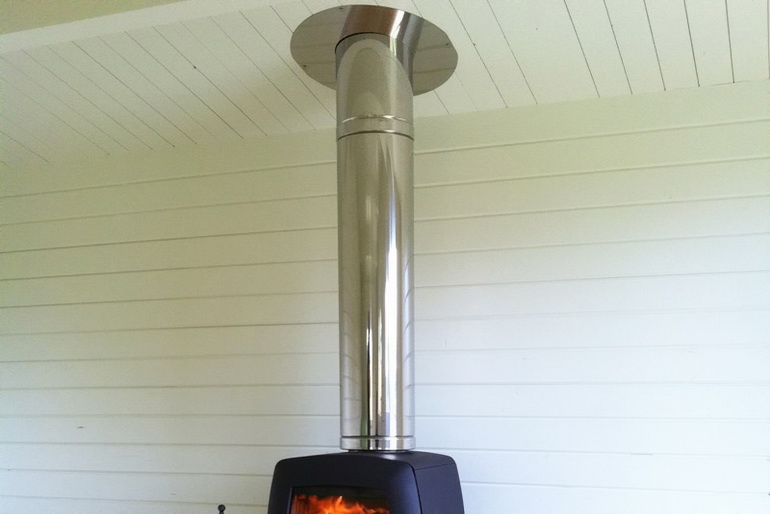

En variant av ordningen med en peis med en skorstein fra et stålrør. Funksjoner: gulv- og veggbekledning med ikke-brennbare materialer, gulvdekorasjon, evnen til å lage ikke-vertikale seksjoner ved hjelp av halvbøyninger

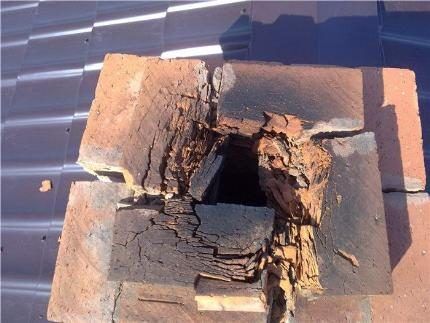

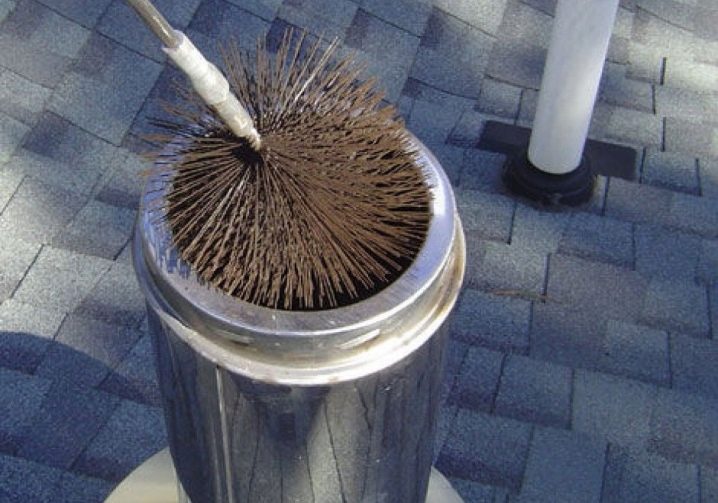

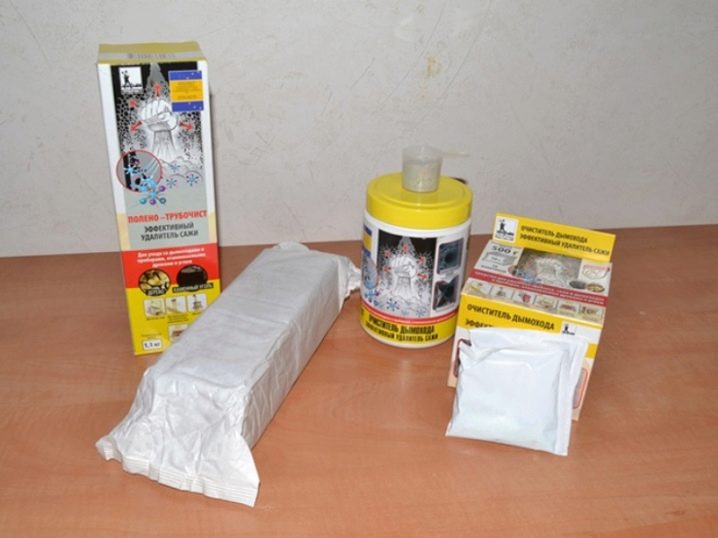

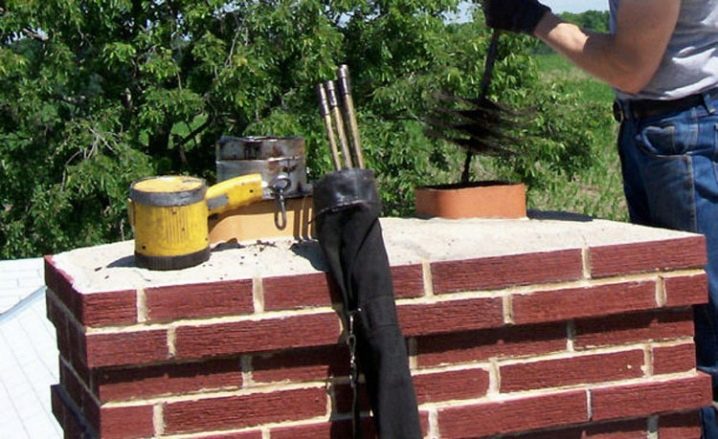

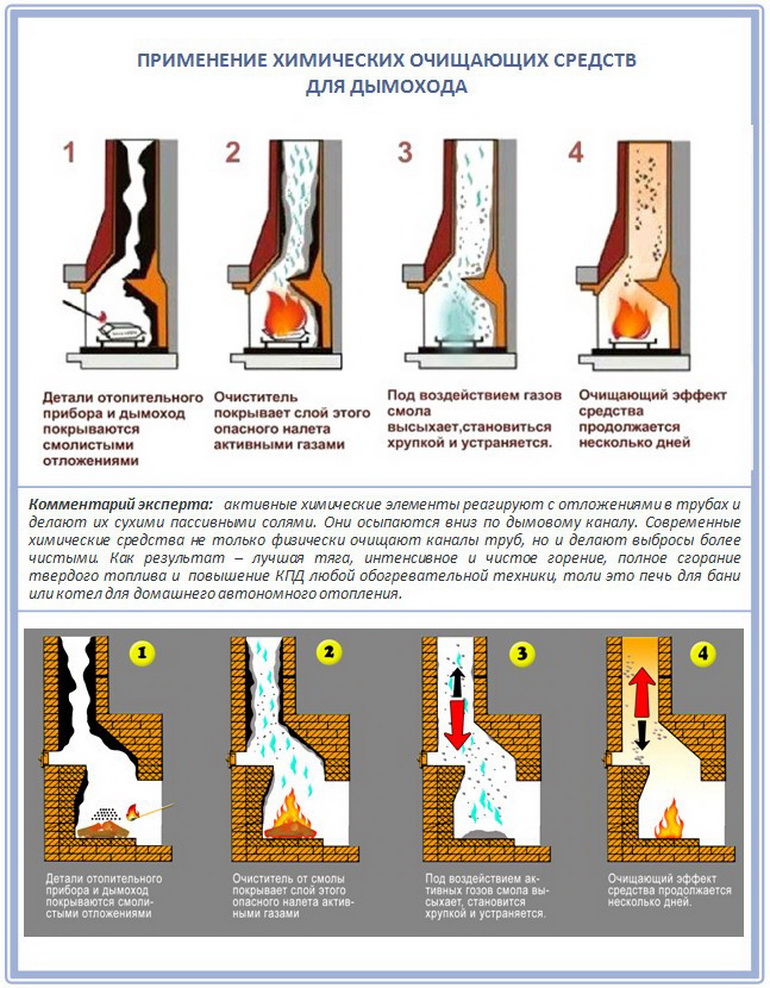

Med alt ønsket er det umulig å bygge en skorstein som ikke trenger rengjøring. Selv i en keramisk skorstein montert i henhold til alle reglene, akkumuleres sot over tid, noe som gjør det vanskelig for gasser å rømme. Derfor må pipen rengjøres regelmessig. Dette gjøres vanligvis i den perioden peisen er inaktiv..

I tillegg er det nødvendig å overvåke integriteten til leddene og den indre overflaten: sprekker, hull eller utstikk som kan oppstå over tid hindrer normal sirkulasjon av varm luft..

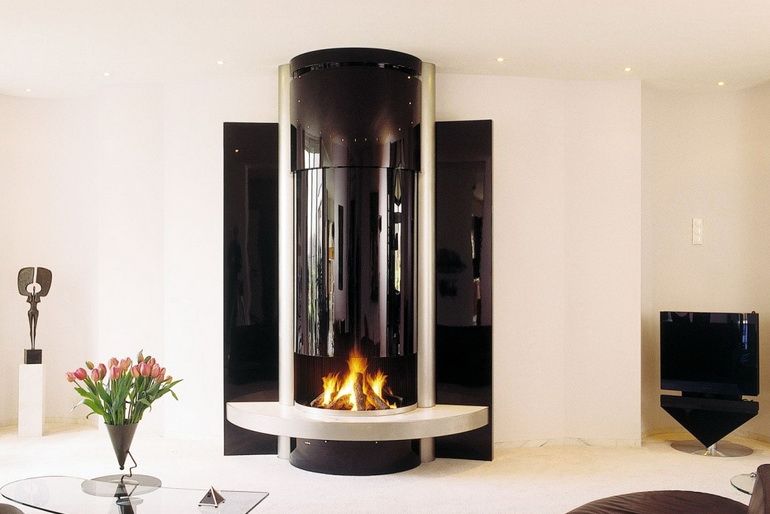

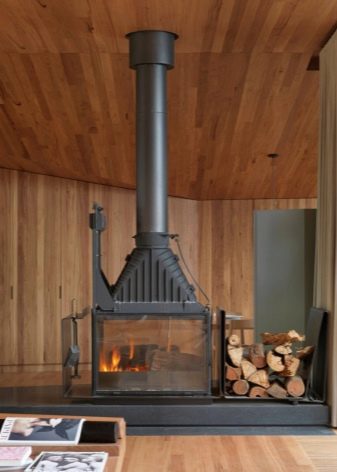

Skorsteins funksjoner for peiser og ovner

Uten å gå inn på detaljer kan vi si at peisovnen bare er designet for å fjerne etsende forbrenningsprodukter som dannes ved forbrenning av drivstoff til atmosfæren. Men faktisk er røykkanalen en fullverdig del av varmeapparatet. Uten skorstein er det umulig å arbeide verken med en ovn eller en kjele, eller gassutstyr.

Effektiviteten til en autonom varmeapparat avhenger av hvor mye oksygen som kommer inn i ovnen. Det er feil å si at jo mer oksygen som tilføres enheten, jo bedre vil den fungere: det må være en strengt definert mengde luft. Både en overflod og mangel på oksygen kan føre til tap av utstyrskraft, ustabil drift eller økt drivstofforbruk..

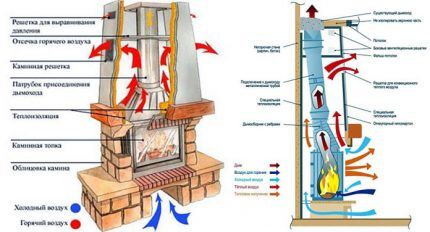

Prinsippet for skorsteinsdrift kan beskrives som følger:

• stort sett er hver skorstein en del av et sløyfesystem;
• Etter å ha passert skorsteinen, slippes de etsende avgassene ut i det fri. På grunn av dette oppstår et vakuum i den mottakende delen av ovnen eller kjelen, og ren luft fra atmosfæren sendes ut i skorsteinen;
• oksygenet som kommer inn i skorsteinen brenner ut, varmes opp og fjernes igjen fra systemet til utsiden. Dette skjer til drivstoffet i ovnen er oppbrukt..

Hvis du velger feil størrelse på skorsteinen til peisen eller bruker en skorstein som er helt uegnet for andre egenskaper ved denne typen varmer, blir sirkulasjonssyklusen forstyrret. Dette fører til uønskede øyeblikk som:

• overdreven forbruk av drivstoff;
• kasting av livsfare av karbonmonoksidgasser i boligkvarteret;
• stor sannsynlighet for brann fra gnister;
• uproduktiv drift av varmeenheten;
• ineffektiv forbrenning av drivstoff.

Skorsteinen gir trekkraft, som forbrenningsprosessen av drivstoff avhenger av

En god skorstein må sikre en slik tilstand i ovnssystemet der fast brensel brenner uten rester, og samtidig vil overskridelser ikke være tillatt. Andre viktige aspekter som påvirker valget vil være enkel installasjon og mulighet for videre vedlikehold..

Driftsprinsipp

• Drivstoffet som plasseres i peisen til peisen (komfyr, kjele) antennes, som et resultat starter prosessen med varmeproduksjon, og røyk (sot, aske og andre aggressive kjemiske forbindelser som er skadelige for menneskers helse).
• Temperaturen på forbrenningsproduktene er omtrent 500⁰C, noe som betyr at de blir lettere og skynder opp gruven. Tilstrømningen av kald luft starter den naturlige konveksjonsprosessen, øker trekkraften og forskyver dermed forbrenningsproduktene utenfor.
• Oksygenert luft støtter naturlig forbrenning av drivstoff.

Trekkraft

Skorsteinens funksjon er basert på effekten av trekkraft, på grunn av hvilken massene av gasser beveger seg i retningen fra innløpet til røret til utløpet på grunn av tilstrømning av frisk luft utenfra. Trekkraften er en variabel verdi, den påvirkes av værforholdene: vindretning og hastighet, lufttemperatur ute, samt ventilasjonstilstanden i rommet (frisk luftinnstrømning).

Tegn på trekkproblemer:

• vanskeligheter med å tenne en peis;
• svak brennende flamme;
• romrøyk.

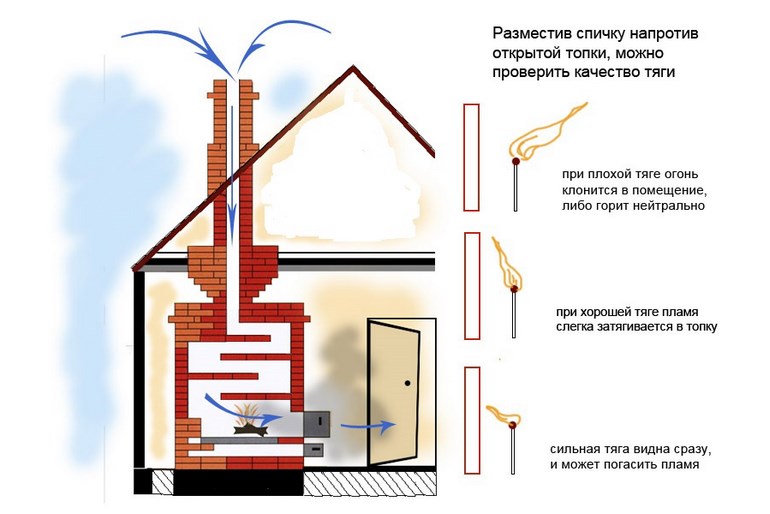

For å kontrollere røykakselen for tilstedeværelse av naturlig trekk, bringes et tent lys eller fyrstikk til ildkassen til en ildløs peis:

• flammens tilbøyelighet til røykavgassrøret indikerer riktig drift av kretsen;
• hvis flammen er jevn, er det ingen skyvekraft;
• flammens tilbøyelighet mot rommet advarer om effekten av omvendt trekk.

Det er umulig å betjene peisen i fravær eller motsatt trekk. For kraftig skyvekraft fører til redusert termisk effektivitet og meningsløst overdreven drivstofforbruk.

Årsaker til trekkproblemer:

• feil konfigurasjon av røykkanalen;
• utilstrekkelig høyde eller feil valgt seksjon;
• tilstopping av skorstein;
• mangel på frisk luft fra gaten.

Betingelser for normal funksjon av skorsteinen:

• maksimal vertikalitet på konturen;
• glatthet og tetthet i vegger;
• regelmessig vedlikehold og rengjøring av røykgassakselen;
• installasjon av en deflektor over røret;
• å sikre frisk luftstrøm (tilstedeværelsen av en separat justerbar luftkanal fra gaten eller installasjon av vindusarmaturer i ventilasjonsmodus under driften av peisen);
• installasjon av utstyr for å levere tvunget trekk.

Ovn dimensjoner

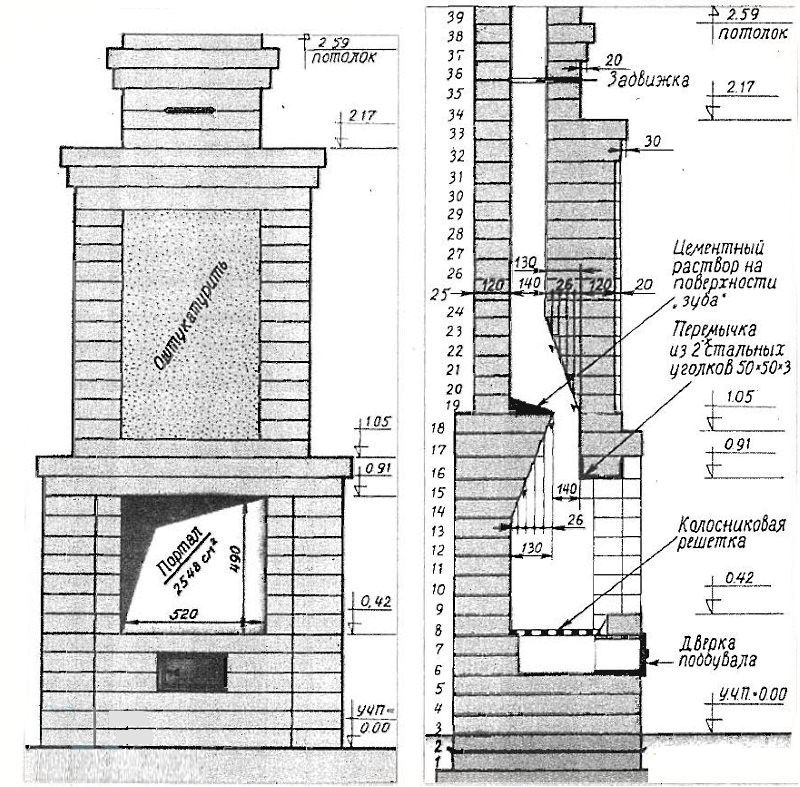

Peisen i husplanen og tegningen og diagrammet må være klar lenge før installasjonsarbeidet starter. Prosjektet må bygge på både rommet og de økonomiske egenskapene til eieren av huset. Hver 10 centimeter i en av dimensjonene gir en betydelig prisøkning, men dette betyr ikke i det hele tatt at jo flere, jo bedre. Alt skal korreleres og produseres i passende proporsjoner. Utsiden må matche innsiden

Samtidig er det viktig å forstå om peisen var planlagt ved utforming av huset eller ikke. Hvis en slik forberedelse er utført, vil det ikke oppstå vanskeligheter

Men hvis reparasjonen allerede er utført, og det er nødvendig å montere den klassiske mursteinversjonen, bør følgende vurderes:

1. Få råd fra fagfolk som vil påpeke alle slags fallgruver.
2. Vurder nivåene på gulvene for ekstra belastning
3. Velg riktig sted.
4. Sjekk muligheten for å fjerne skorsteinsrøret.
5. Ta hensyn til de eksterne dimensjonene (inkludert brannkassen).

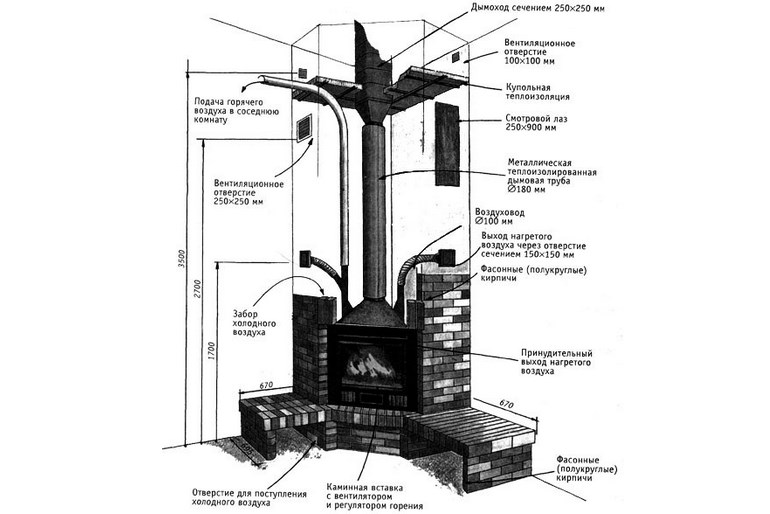

Vi anbefaler å se nærmere på designet basert på konveksjonsboksen. Dette alternativet til den klassiske metoden er for tiden det mest populære..

Fordeler:

• rask oppvarming;
• effektivt drivstofforbruk;
• tar mindre plass;
• har en demokratisk pris.

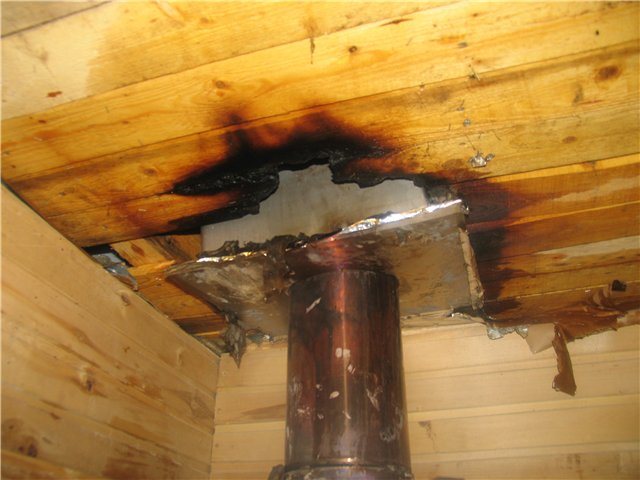

Krav til brannsikkerhet for skorsteiner

Ethvert arrangement av peiser og skorsteiner bør ikke utføres uten å overholde brannsikkerhetskravene:

• tre takelementer bør ikke feste seg til skorsteinens indre overflater nærmere enn 25 centimeter;
• elementer laget av tre må isoleres med filt, som er dyppet i leireløsning, eller med to lag asbestbrett.

Hva skal pipen være laget av, hvilke materialer er forbudt å bruke?

Hovedkravet til materialet for fremstilling av skorsteiner er varmebestandighet. Minste brannsikkerhetsterskel for skorsteinsmaterialet er definert på nivået 30 minutter og 1000 grader. Ved kontinuerlig drift må rørmaterialet tåle en temperatur på 500 grader uten skade, siden temperaturen på forbrenningsproduktene sjelden faller under 300 grader.

Lageret på 200 grader skyldes at sot som samler seg i rørene har en tendens til å antenne spontant..

Det stilles også strenge krav til varmeledningsevne. Temperaturen på det ytre laget av skorsteinsrør bør ikke overstige 90 grader, og i grensesnitt med brennbare strukturer – ikke høyere enn 65 grader.

Vi bemerker spesielt at forbrenningsmaterialene har en aggressiv kjemisk sammensetning og materialet som skorsteinsrørene er laget av, må effektivt tåle et ugunstig kjemisk miljø. I tillegg er delen av røret som strekker seg utenfor rommet utsatt for klimatiske forhold og bør ikke ødelegges på grunn av ekstreme temperaturer..

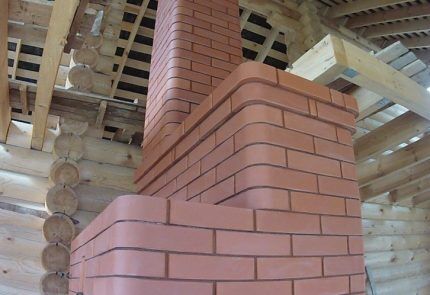

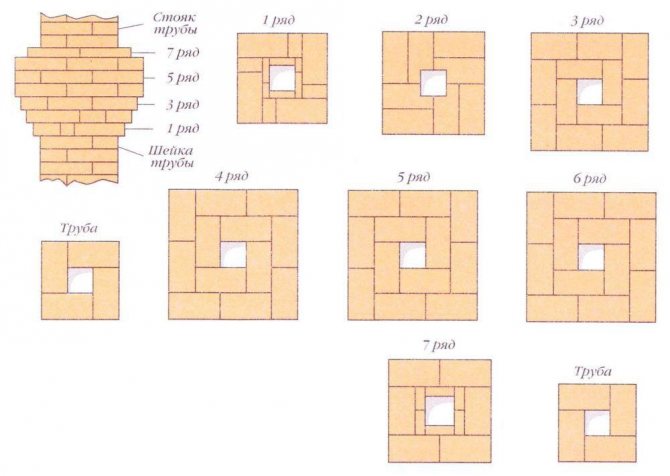

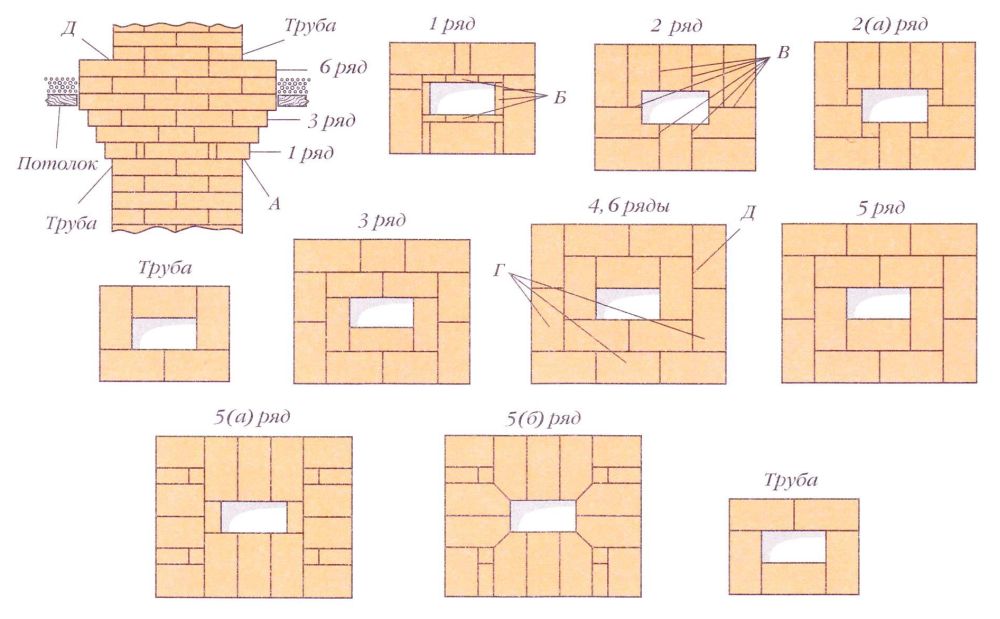

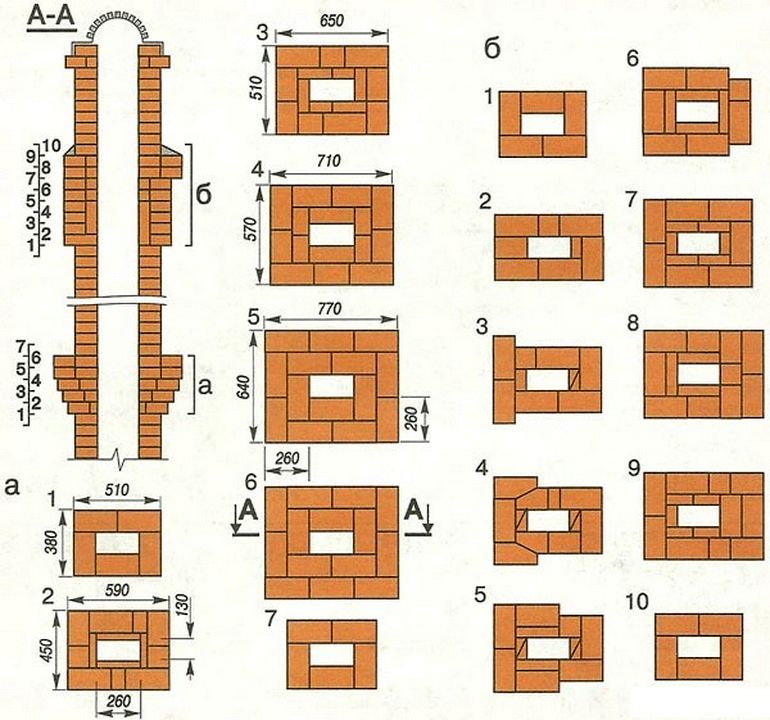

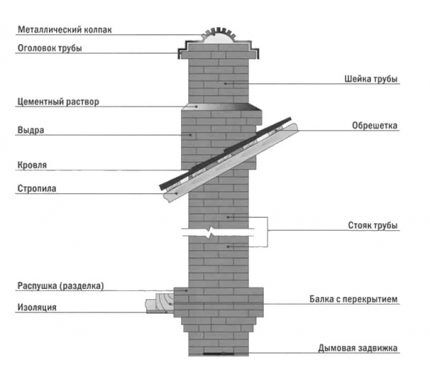

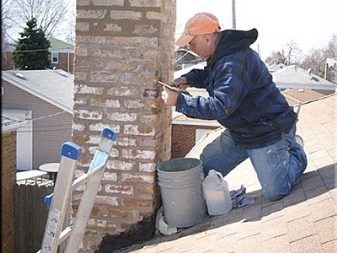

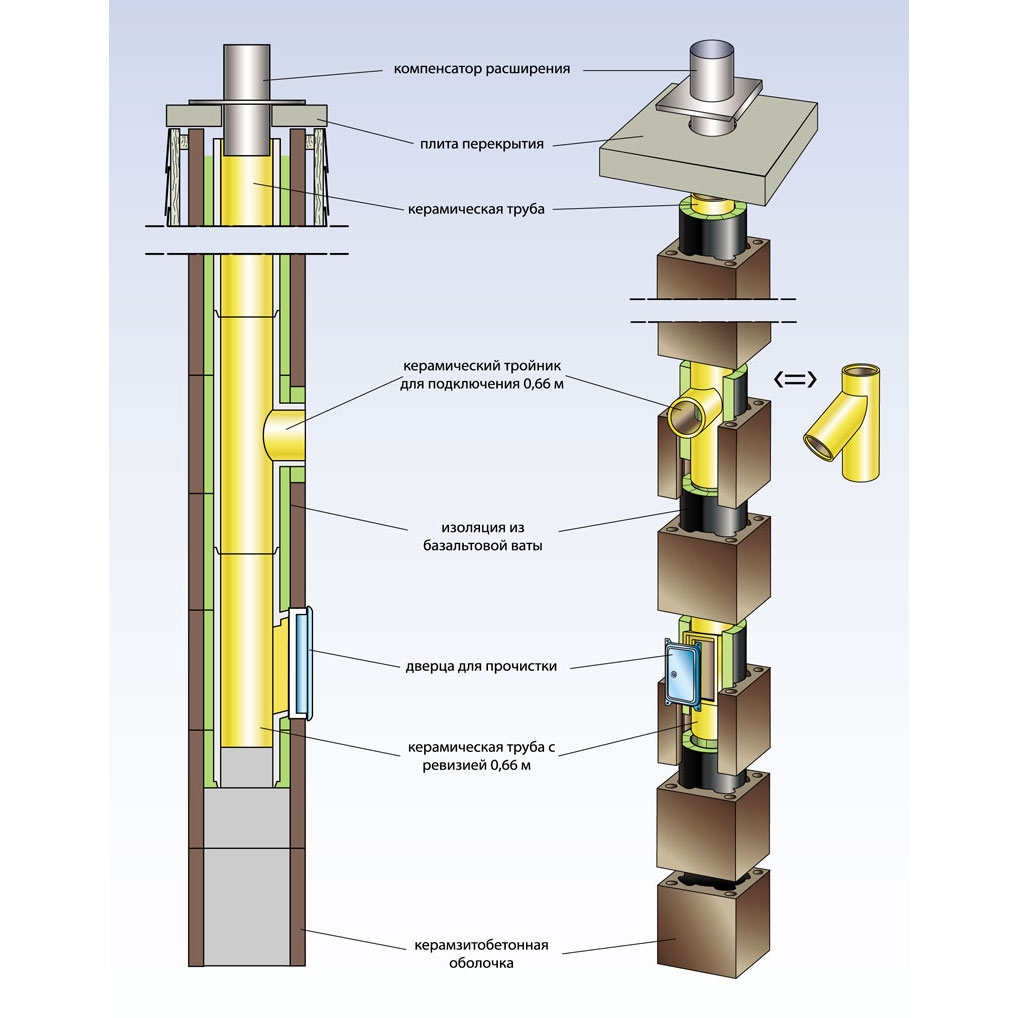

Det tradisjonelle materialet for fremstilling av skorsteiner er ildfaste murstein. Den oppfyller nesten ideelt alle kravene til skorsteinsmaterialer. Imidlertid krever bygging av mursteinsskorsteiner visse ferdigheter..

I tillegg må mursteinen velges individuelt for hver varmeenhet. Så i ovner holdes temperaturen på forbrenningsproduktene vanligvis på 250 grader, men i peiser, under direkte brannforhold, kan den nå 400 grader. Dermed anbefales veggene i en murstein skorstein for peis å være laget av brannsteinstein, med en veggtykkelse på mer enn 15 centimeter med sømmer på 5 mm. Dette øker kostnadene ved produksjon av skorsteinsrør for peiser betydelig, samt kravene til styrkeegenskapene til fundamenter under peisen..

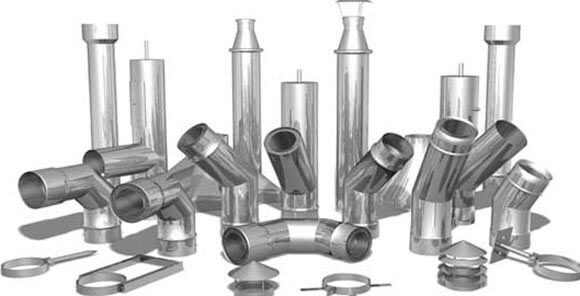

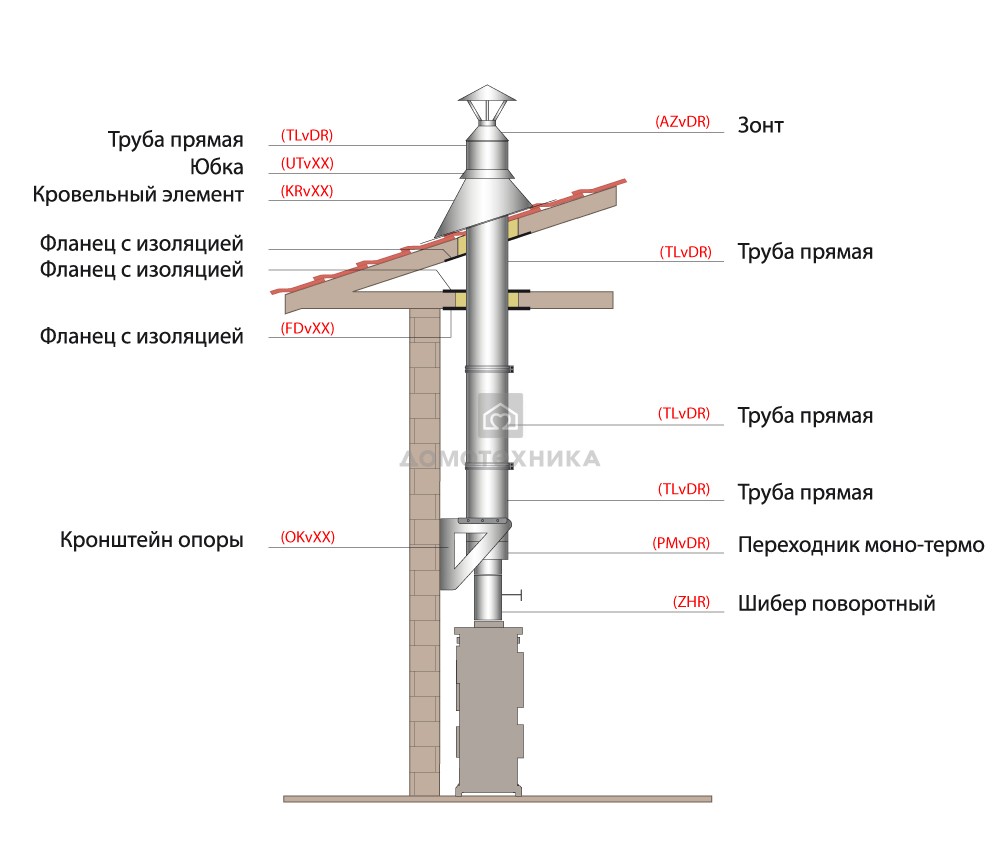

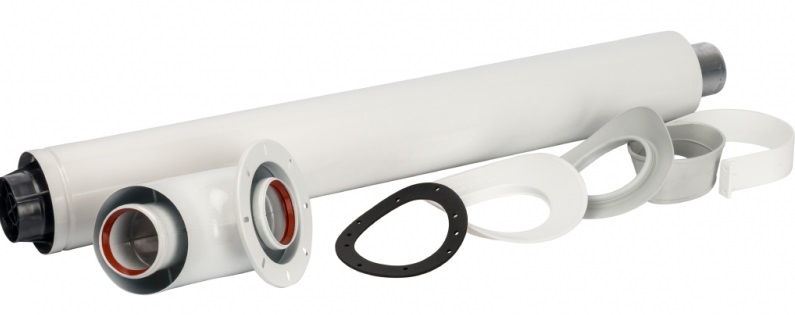

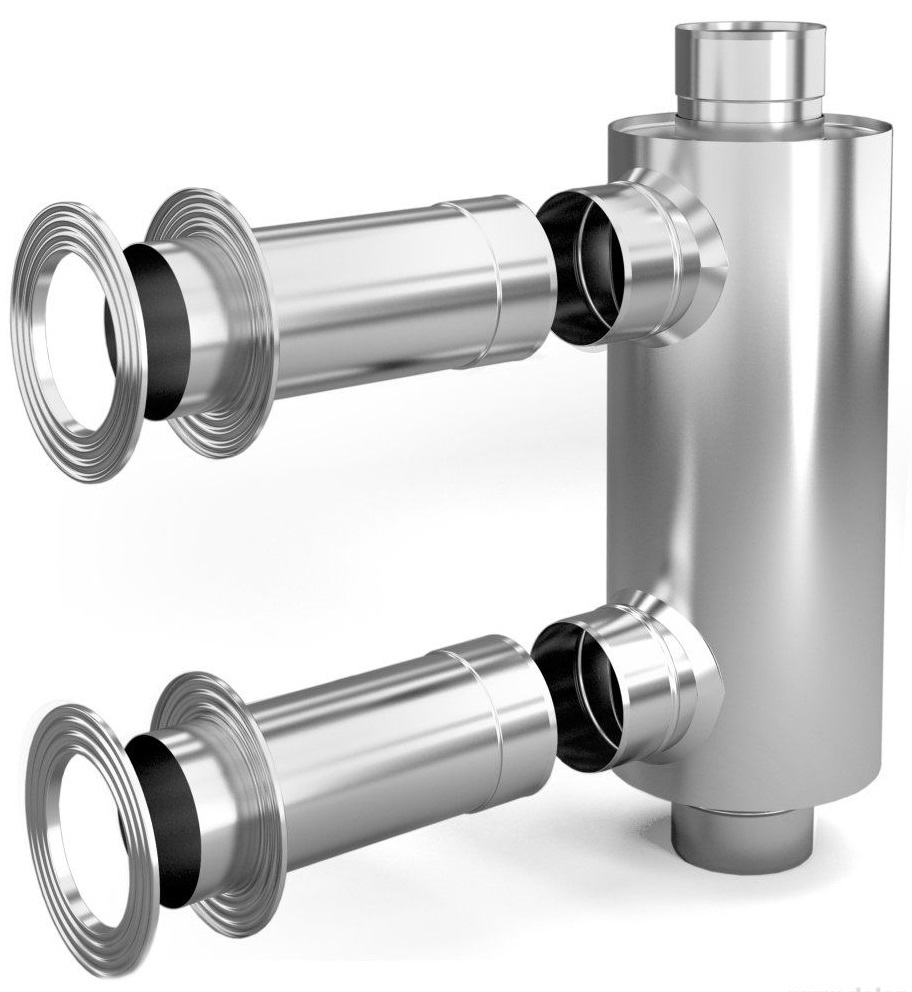

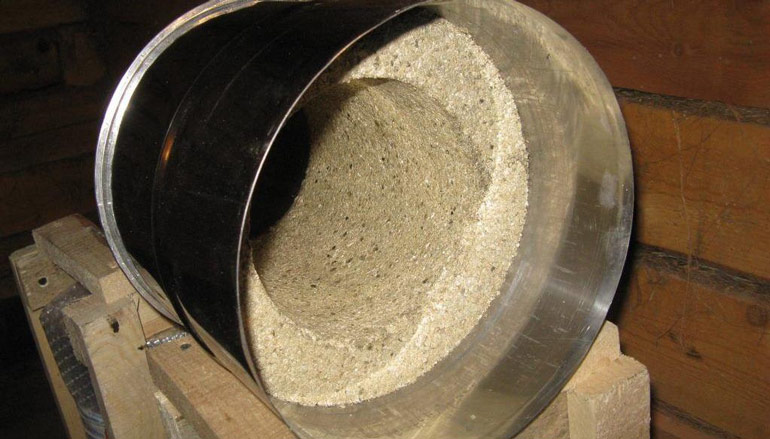

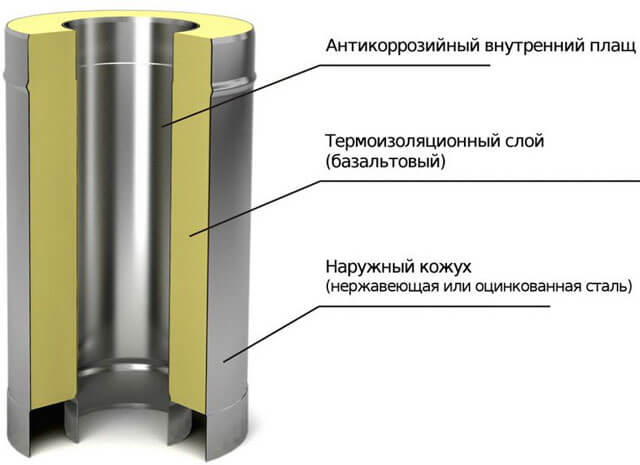

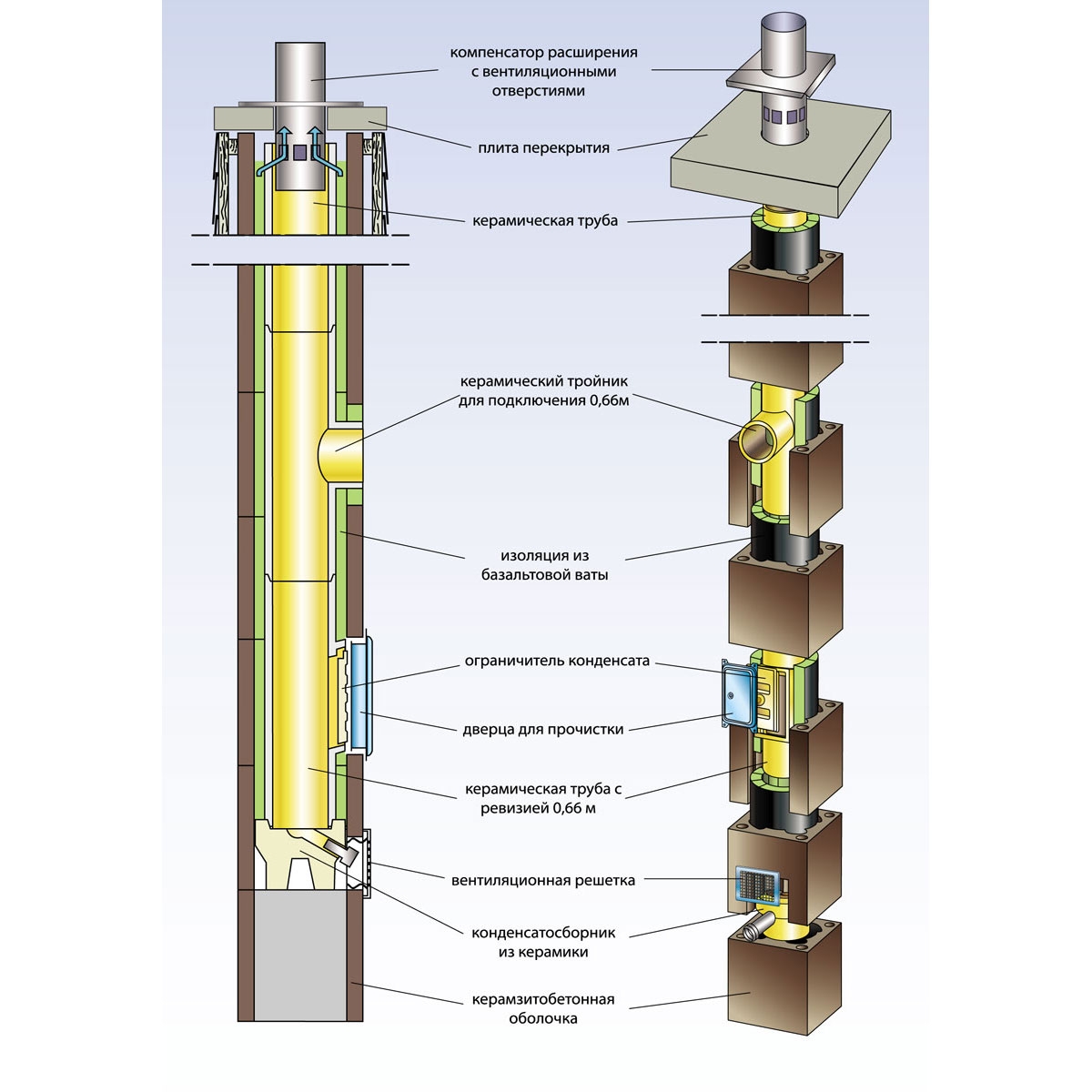

Rør og røykrør laget av flerlags komposittmaterialer

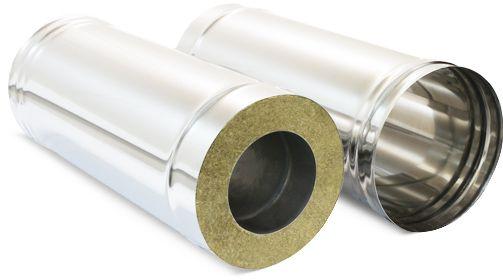

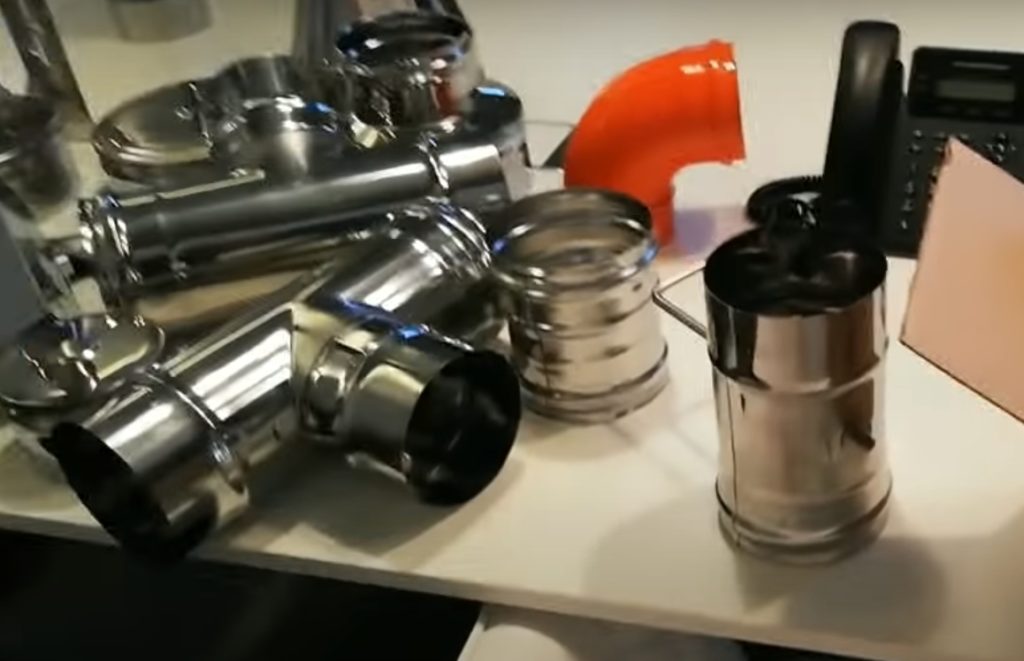

Nye modeller av rør, også kalt “sandwichrør” har dukket opp på markedet relativt nylig, men har allerede vist seg godt. Flerlagsrør produseres i et industrimiljø, vanligvis i form av målerseksjoner; under installasjonen må skorsteinene bare kobles til. Et slikt rør er pålitelig når det gjelder styrke, er svært motstandsdyktig mot høye temperaturer og mot aggressive kjemiske miljøer..

Vanligvis har et sandwichrør tre lag. Den indre overflaten er laget av rustfritt stål, den øverste er galvanisert. Isoleringsmateriale plasseres mellom dem.

Et slikt rør er lett og ganske krevende for installasjon. Det belaster ikke ovnen mye. Som en ulempe kan man merke de høye kostnadene ved slike konstruksjoner og den relativt lave levetiden. Tiden for feilfri drift av et sandwichrør avhenger imidlertid av den spesifikke produsenten. Under drift er et slikt rør utsatt for termiske deformasjoner, noe som kan krenke dets integritet..

Flerlagsrør kan ha en annen sammensetning. Så den indre delen kan være laget av ildfast leire, og basaltull kan plasseres mellom den og det øvre skallet av lettbetong. Et slikt komplett sett med flerlagsrør øker levetiden betydelig. I tillegg kan forskjellige dekorative belegg limes til den ytre delen av et slikt rør..

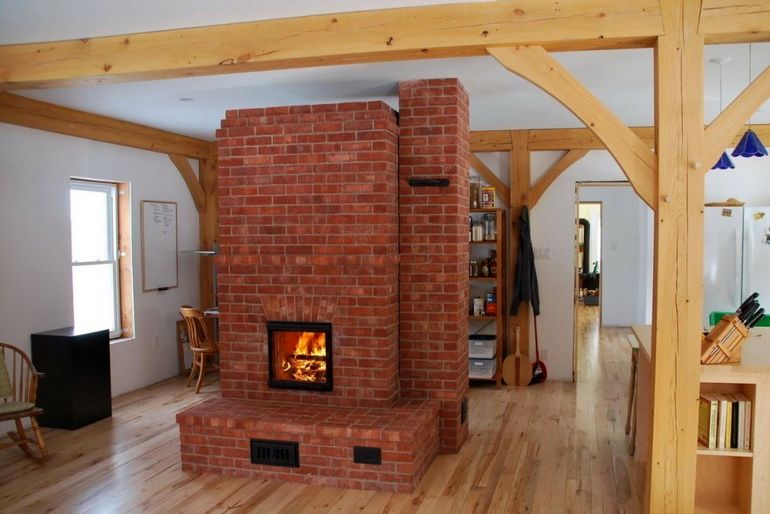

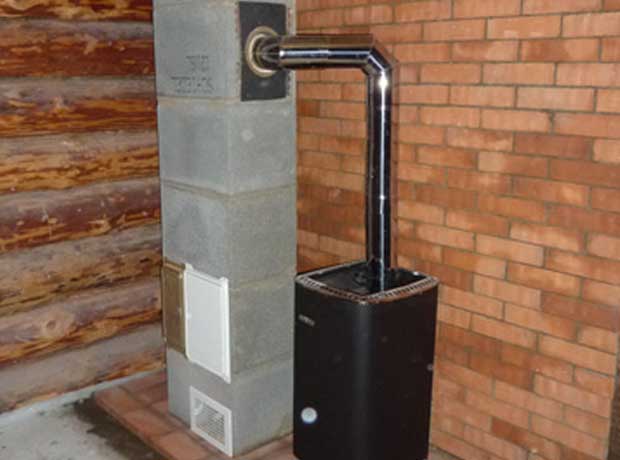

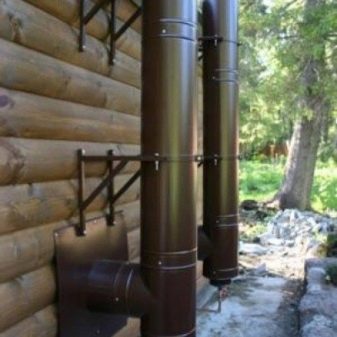

Skorstein plassert på den ene siden av ovnen

En slik skorstein kalles ofte urfolk. Hvis vi snakker om strukturen, blir dette alternativet reist nær ovnen, koblet til det eller festet til det. Et trekk ved denne sorten er at den kan brukes til ovner i støpejern, i motsetning til den forrige versjonen..

Det er også verdt å merke seg at den kan brukes til flere ovner samtidig: Hvis en slik skorstein går gjennom flere etasjer samtidig, kan det festes ovner på hver av disse etasjene..

Når du bruker denne typen røykpassasje, er det viktig å velge alle dimensjoner nøyaktig, ellers vil den ganske enkelt ikke tåle belastningen og vil ikke fungere effektivt. Ikke glem å rengjøre peisovnen..

Teknologiske forskrifter og regler for installasjon av skorstein

Alle standarder for kompetent bestemmelse av gasskanalens høyde i forhold til mønet er fastsatt av SNiP 2-04-05 / 91.

I henhold til kravene i standarden:

1. Skorsteinens totale lengde må være mer enn 5,0 m.I bygninger der det ikke er loft, tas høyden på skorsteinen mindre enn 5,0 m.
2. I dette tilfellet vil betingelsen for å lage et arbeidsutkast være oppfylt..

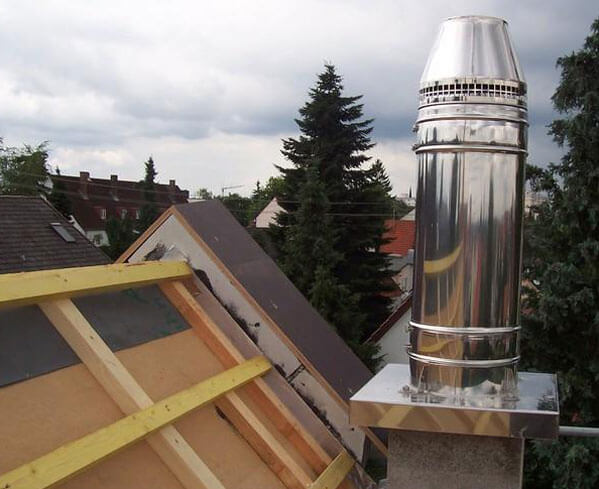

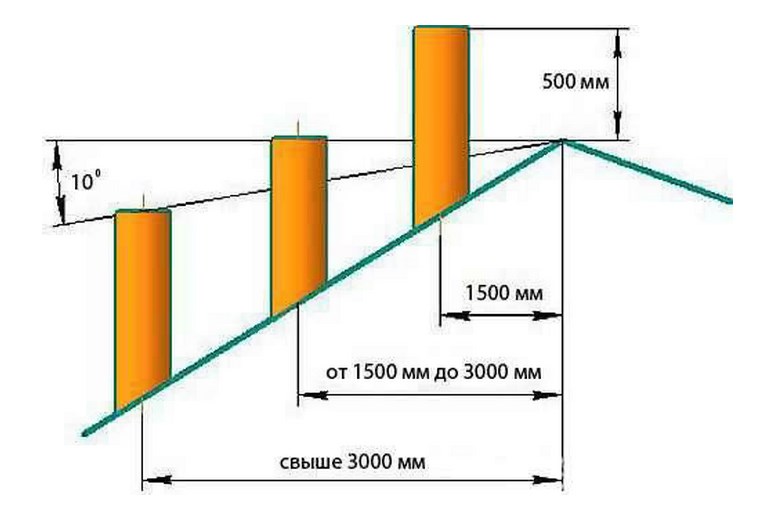

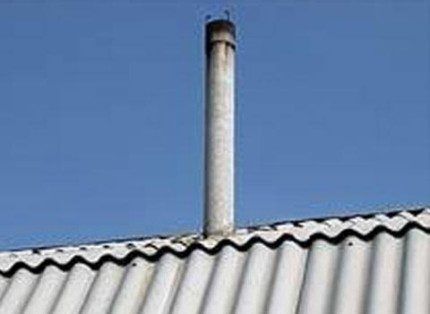

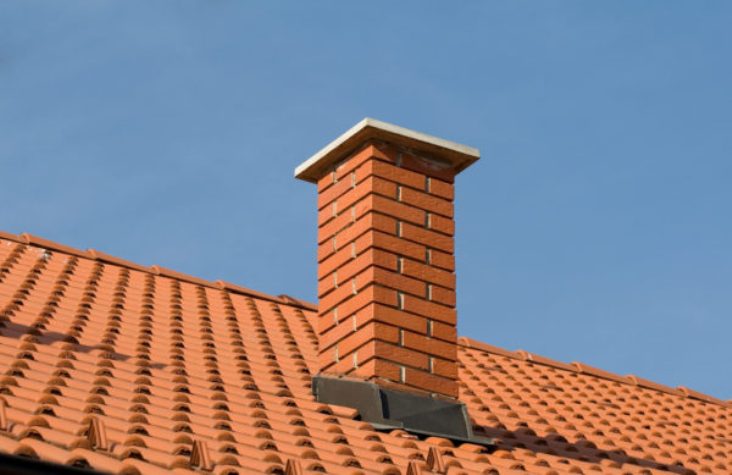

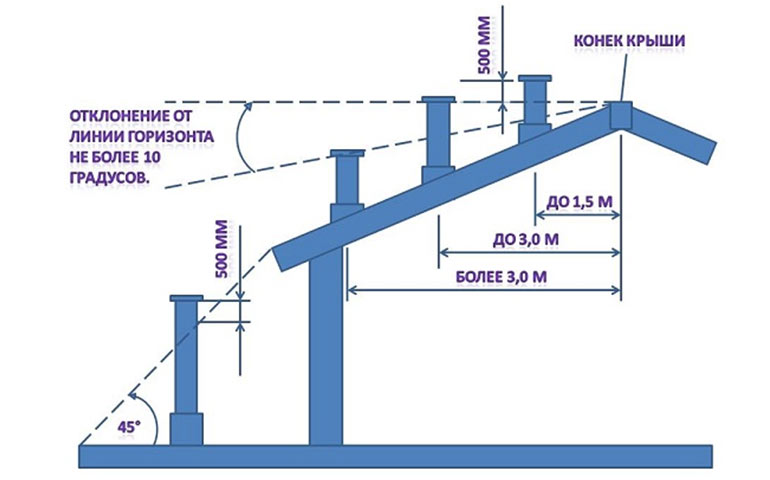

3. Høyden på delen av kanalen, som rager utover takets kant, må være mer enn 500 mm.
4. Over ryggen skal den stikke ut 500 mm eller mer, i tilfeller der gapet mellom den og ryggen ikke overstiger 1500 mm.
5. Lengden på røret antas å være lik høyden på ryggen eller litt mer hvis en del av den horisontale overflaten fra den til åskonturen er satt i området fra 1500 til 3000 mm.
6. Rørets maksimale nivå må være over linjen trukket fra mønet til takfoten i en skråning på 10 grader.
7. Hvis avstanden til skorsteinen fra mønet er 1500 mm, settes høyden med tanke på konstruksjonens konfigurasjon.

Installasjon av skorstein

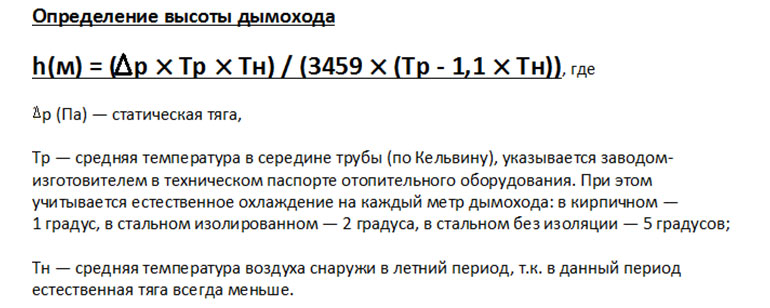

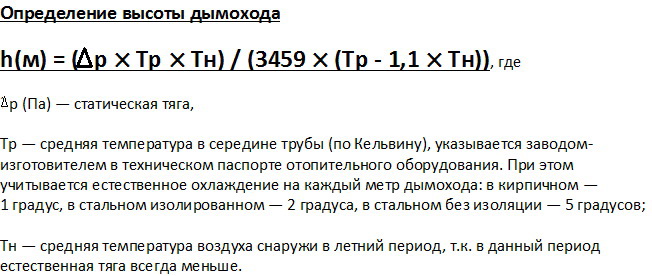

Før du fastslår hvor høy skorsteinen skal være, må du utføre beregningen:

1. På diagrammet er det tegnet en parallell linje i forhold til jordnivået. Fra denne linjen, på det punktet hvor taket krysser røykkanalen, er et snitt på 500 mm merket på toppen på en lignende skala.
2. På det nyopprettede punktet påføres en ny linje – dette vil være den minste høyden som munningen på røret vil ligge i.
3. I henhold til denne metoden er maksimal størrelse på rørhøyden angitt hvis avstanden mellom mønet og røret er mer enn 1500 mm, men mindre enn 3000 mm. En horisontal linje legges fra toppen på takkonstruksjonen, noe som indikerer et lavere nivå av rørseksjonen.
4. Det må huskes at det er forbudt å øke rørets høyde over taket i strid med standardene. Et stort vindtrykk kan lett få ned en slik skorstein.

Retningslinjer for peis

Vurder utdrag fra SNiP 2.01.01-82, som kan være nyttige når du uavhengig installerer en skorstein for en peis.

Skorsteinen og ventilasjonskanalen har forskjellige formål, så de kan ikke kombineres eller brukes den ene i stedet for den andre. Bare en åpen varmeapparat kan kobles til en skorstein (dette gjelder også ovnen).

Hvis to peiser er plassert i samme etasje, kan de kobles til en røykavtrekksrør, men den må være utstyrt med et snitt i form av en tverrgående vegg i en høyde på 75 cm eller mer.

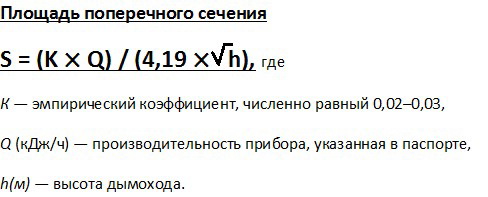

For skorsteiner i betong og murstein er minimumsmålene til kanalseksjonen angitt. For eksempel, hvis effekten ikke overstiger 3,5 kW, er den minste delen 14 cm x 14 cm (for en rund seksjon – en diameter på 16 cm), hvis effekten er høyere enn 5,2 kW – fra 14 cm x 27 cm ( for en rund seksjon – en diameter fra 22 cm).

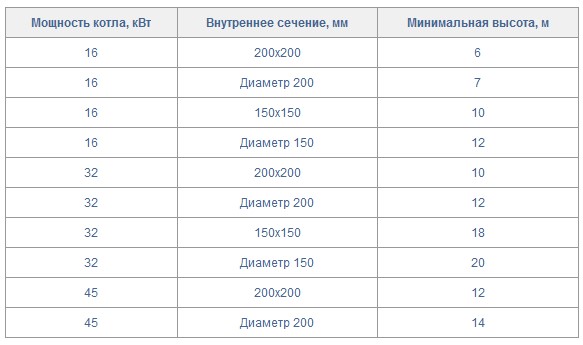

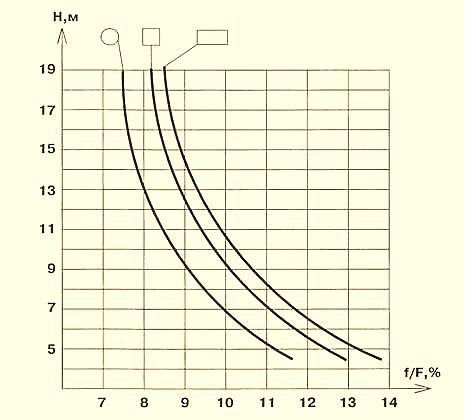

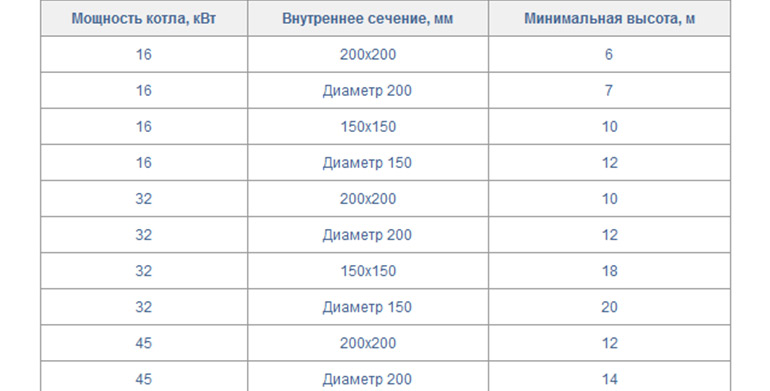

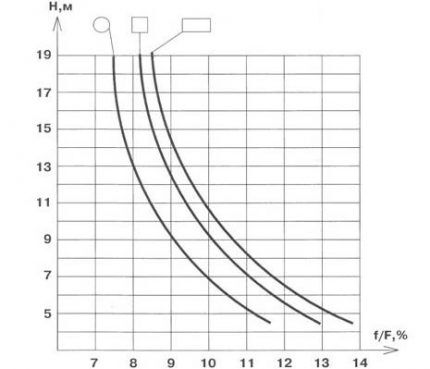

Trekkegenskapene avhenger av høyden på skorsteinen. Minste tillatte størrelse er 5 m fra risten til ytterpunktet av den ytre rørseksjonen. Med utilstrekkelig høyde og feil valg av kanaltverrsnitt kan du støte på problemet med ryggstøt..

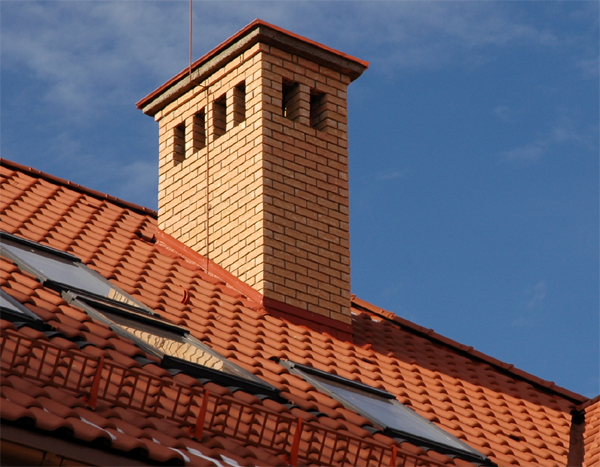

Høyden over taket avhenger av typen: flat – en halv meter, skråstilt – mer enn en halv meter fra mønet (hvis avstanden til åsen er halvannen meter), på samme nivå som mønet (hvis avstanden er 1,5-3 m) eller på en betinget linje mot røret fra en ås i en vinkel på 10 grader (hvis avstanden er 3 m eller mer)

Tykkelsen på veggene i mursteinkonstruksjoner er ikke mindre enn 12 cm, tykkelsen på røykutsugningskanalene fra betong er fra 6 cm. Skorsteinens baser må være utstyrt med vinduer med dører for rengjøring. For å lette rengjøringen, bør det ikke være noen innrømmelser eller spor ved oppføring av et sot ved innsetting av innsiden.

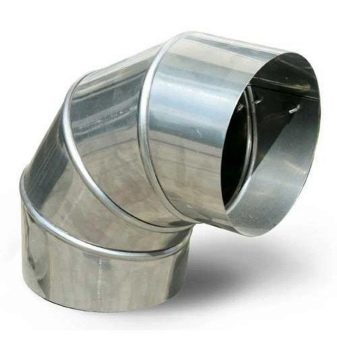

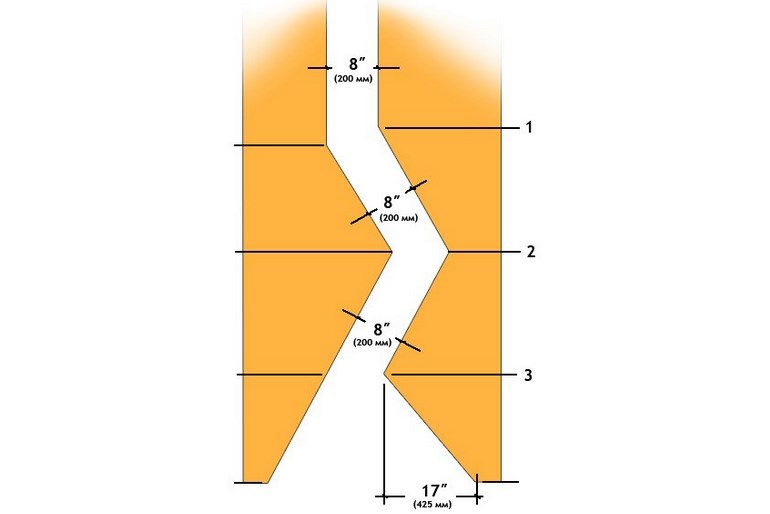

Hvis det er nødvendig å fjerne røret (for eksempel omgå strålen), er skråstilte (opptil 30 grader) og horisontale (opptil 1 m lange) seksjoner med samme diameter som hovedkanalen mulig.

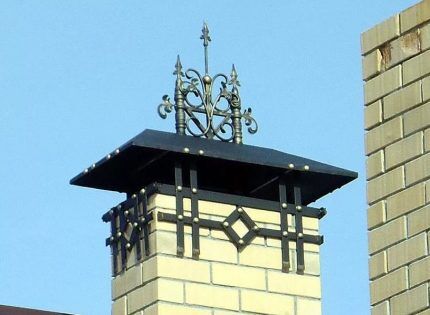

Den øvre delen av skorsteinene skal beskyttes med en paraplytype for å forhindre at nedbør kommer inn i pipa. Hvis takmaterialet ikke har tilstrekkelig brannmotstand, er det også nødvendig å installere en gnistfanger (maks. Maskestørrelse på gitteret er 5 mm x 5 mm)

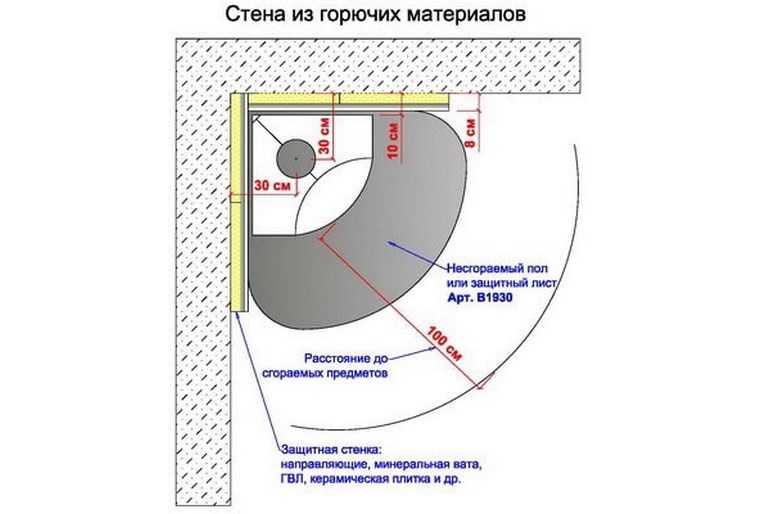

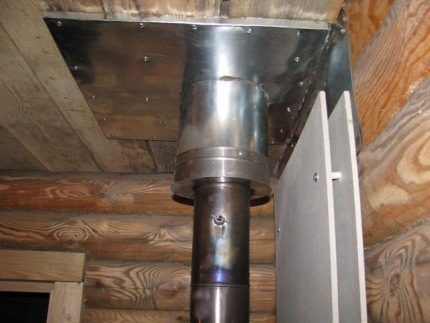

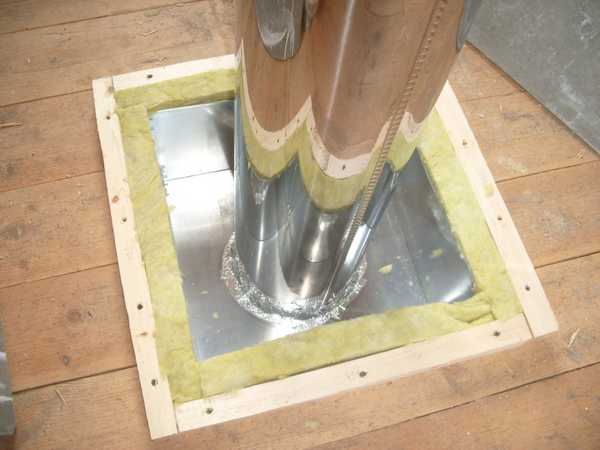

Gulv, vegger og tak på stedene der peisen grenser, må beskyttes med brannsikre materialer – metallplater, asbestpapp, gips.

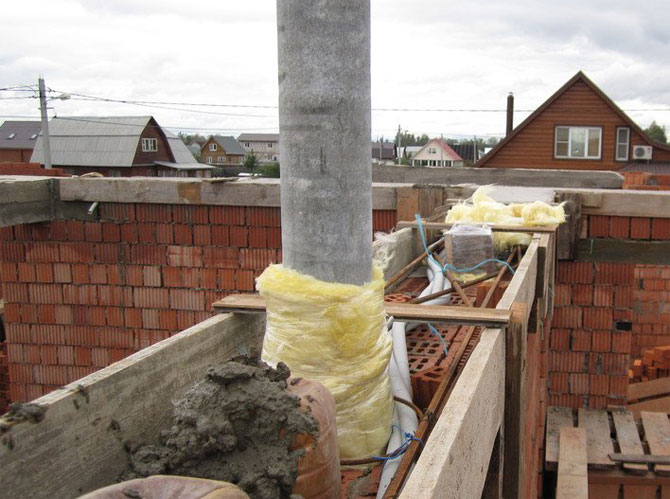

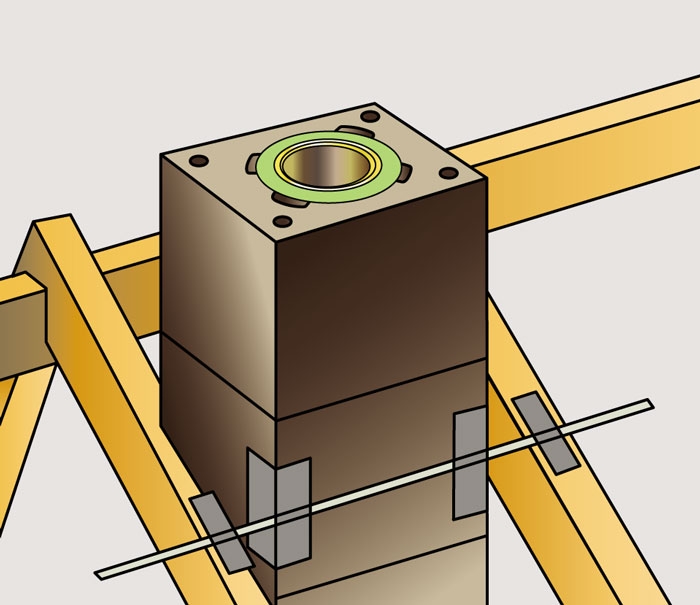

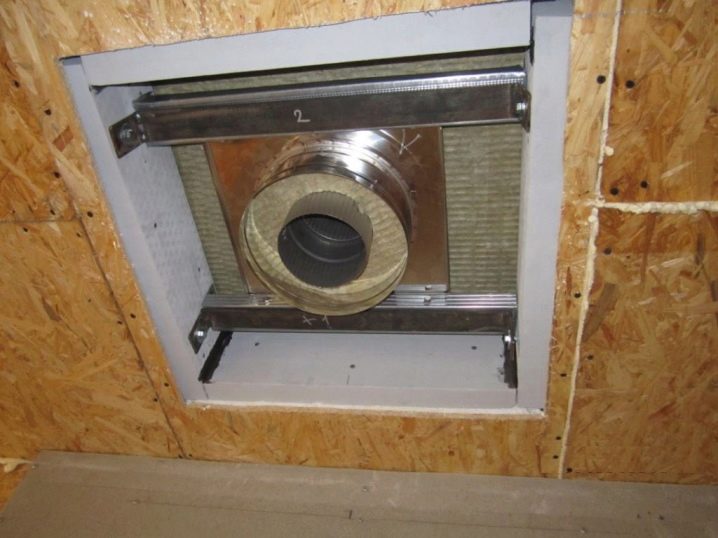

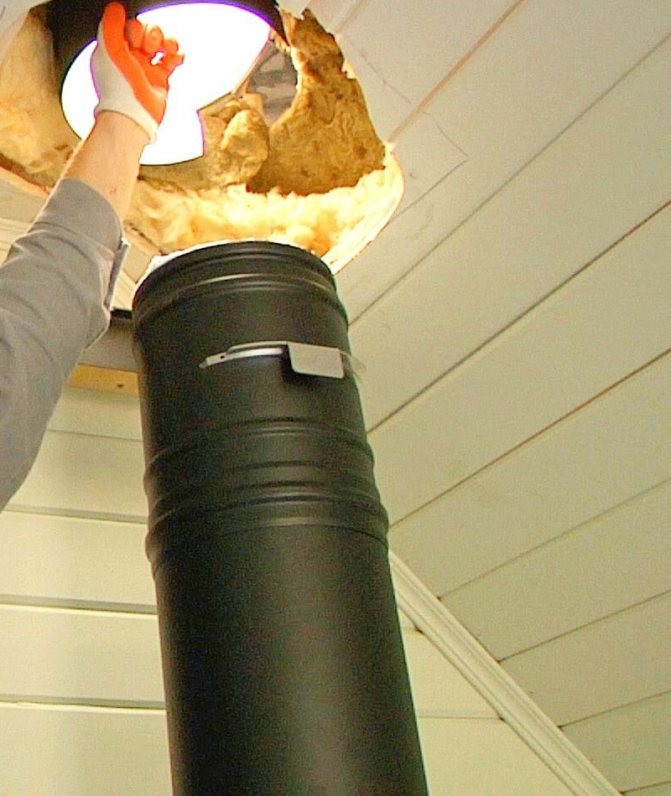

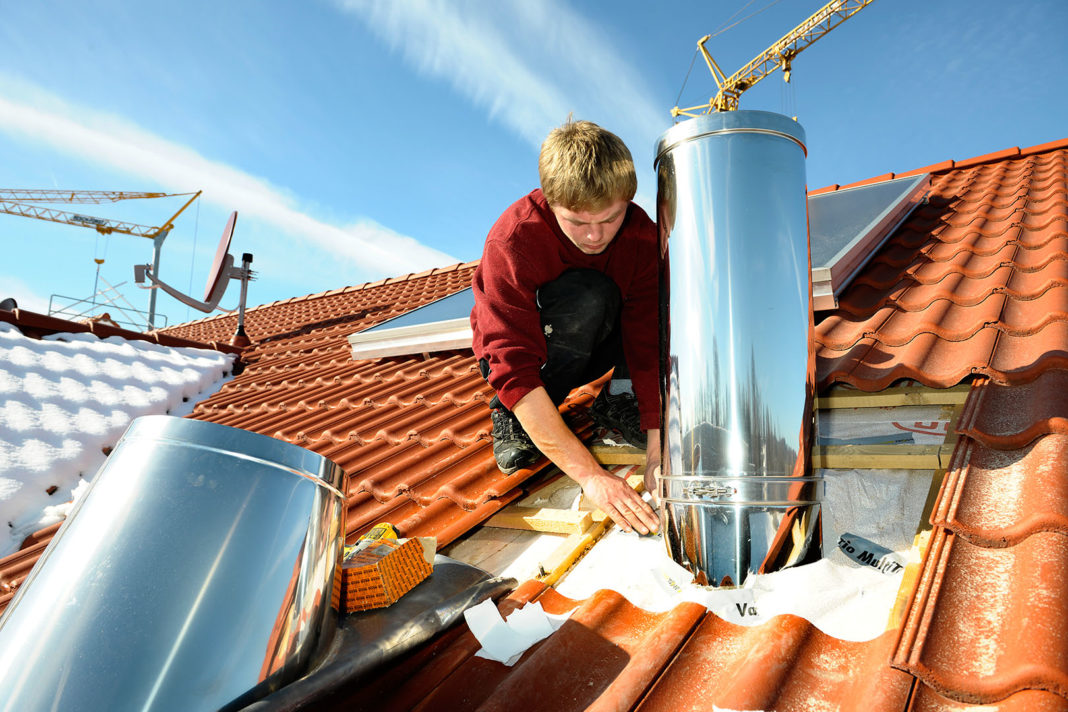

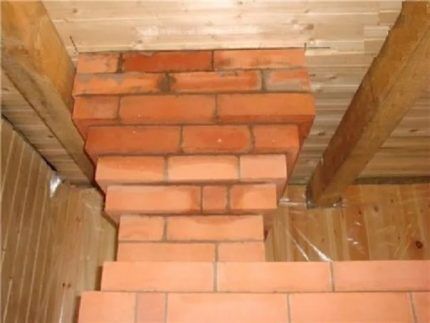

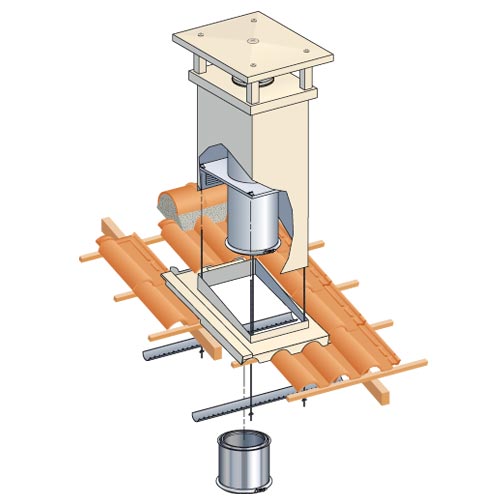

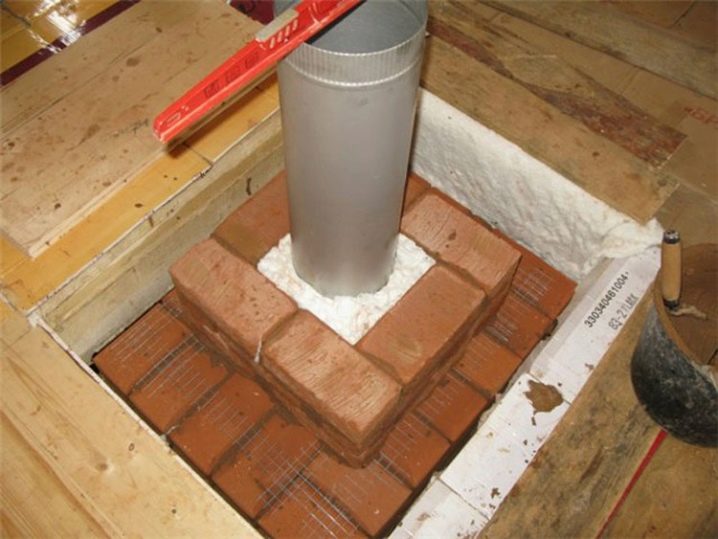

Når en murstein eller betong skorstein passerer gjennom taket, bør gapet være minst 13 cm (dette gjelder også varmeisolerte rør), for keramiske strukturer øker hastigheten til 25 cm.

Fagfolk insisterer på å installere en skorstein ikke i husets yttervegg, men i den indre bæreren, og forklarer dette med de harde russiske vintrene. Ved å montere den i en yttervegg (i ekstreme tilfeller), bør du forsiktig beskytte strukturen mot frysing ved å tykne murverket eller installere varmeisolasjon av ikke-brennbare materialer.

Bygningsreglement

Reglene for installasjon og drift av skorsteiner er regulert av en rekke byggekoder:

• SNiP II 35 / 2.04.05-91 / 2.01.01-82;
• DBN V.2.5-20-2001 og NPB 252-98;
• GOST 9817-95, etc..

Sentrale aspekter:

• kombinasjonen av ventilasjon og skorstein anbefales ikke;
• det er ikke tillatt å koble skorsteinskretsen til annen kommunikasjon: elektriske ledninger, gassledninger osv.;
• for hvert gassutstyr må det være utstyrt en egen røykutblåsningskanal;
• når to peiser (ikke gass) er plassert i samme etasje, er det tillatt å koble dem til en røykavtrekksaksel med sin obligatoriske inndeling av en tverrvegg i en høyde på 75 cm;
• gruven er hovedsakelig installert vertikalt (med hensyn til gassutstyr er vertikalitet obligatorisk). Maksimal tillatt avvikskoeffisient er 30⁰, mens skråningens diameter skal være lik seksjonen av den vertikale hovedkonturen. Antall rørbøyninger kan ikke være mer enn tre, og lengden på de horisontale områdene bør være innenfor 1 meter, med totalt ikke mer enn 2 meter;
• minste rørhøyde er 5 meter fra risten til det mest ekstreme punktet;
• optimal luftstrømshastighet – 15-20 m / s.



• for å fjerne sotavsetninger ved foten av konturen, er det nødvendig å utstyre spesielle “lommer” med en dybde på minst 25 cm;
• sagging av rørledningskretsen er ikke tillatt, for dette må alle dens deler forsegles til hverandre, og selve rørledningen er festet til støtteelementene i strukturen;
• for å forhindre at nedbør kommer inn, lukkes røret ovenfra med en “paraply”.

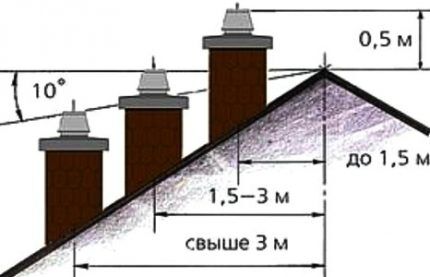

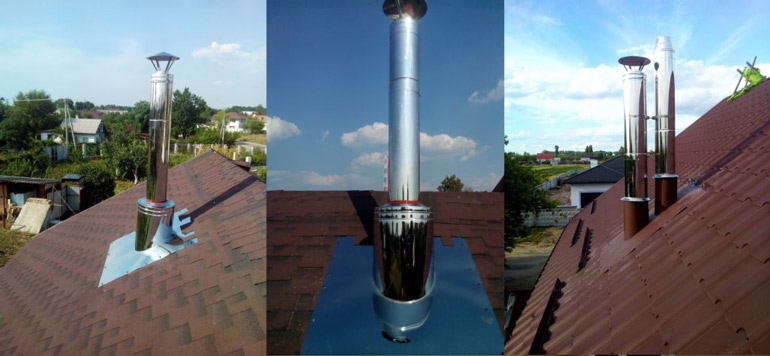

Krav til skorsteinhøyde:

• For et gaveltak: i en avstand fra mønet (brystning) opptil 1,5 m – fra 50 cm; i en avstand på 1,5-3 m – ikke lavere enn høyden på mønet; i en avstand på mer enn 3 m – ikke under kanten av en linje trukket i en vinkel på 10⁰ fra takbrystningen til horisontpunktet.
• For flate tak – mer enn 1,2 m.

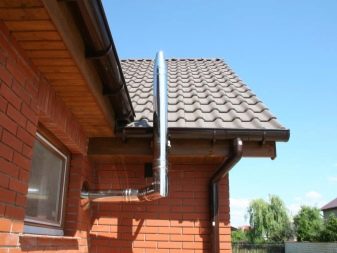

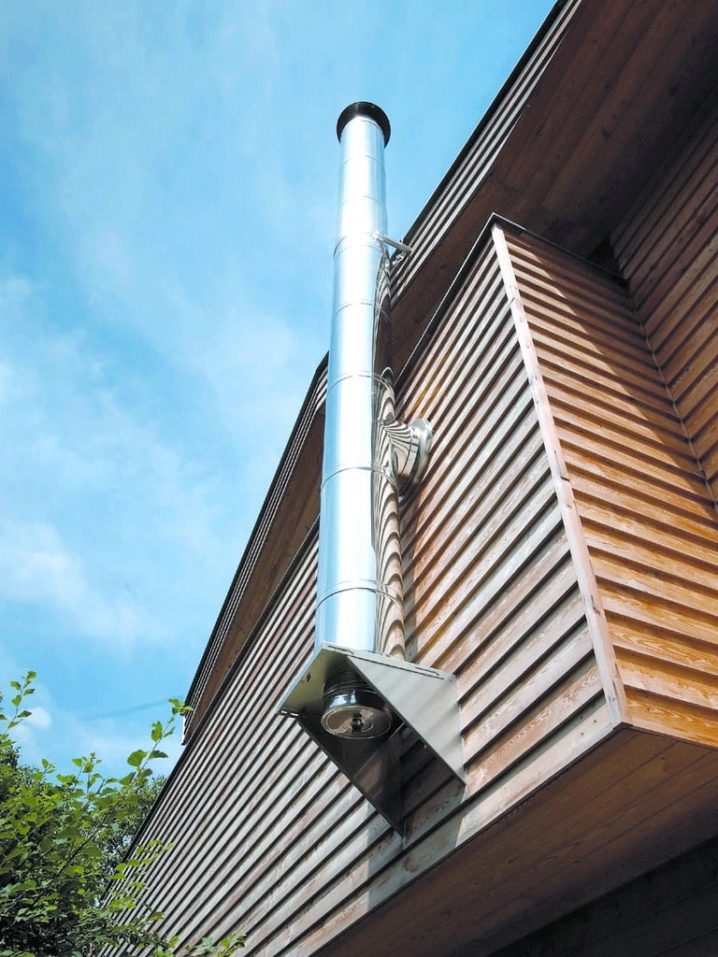

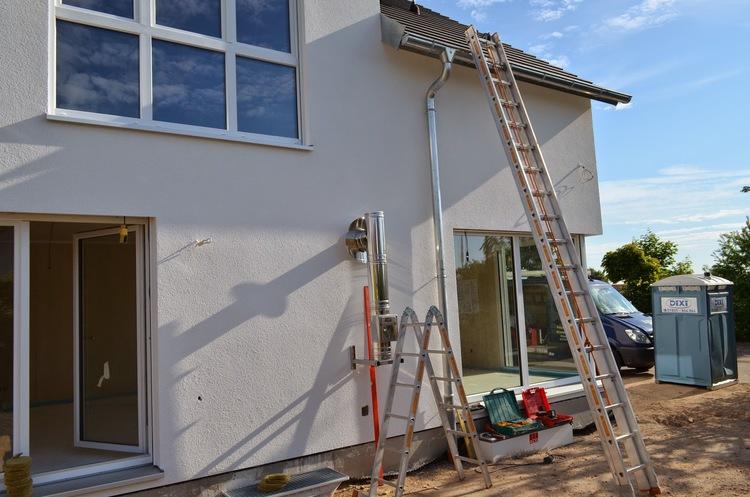

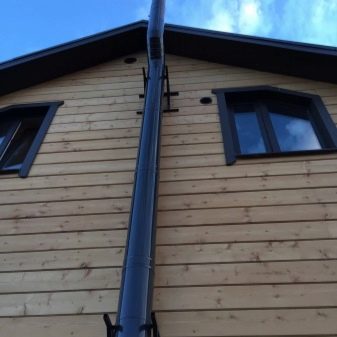

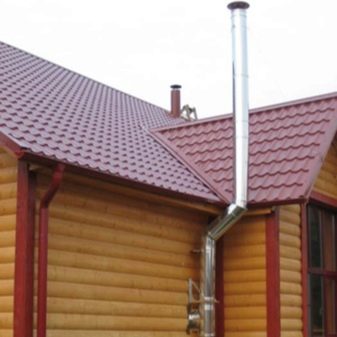

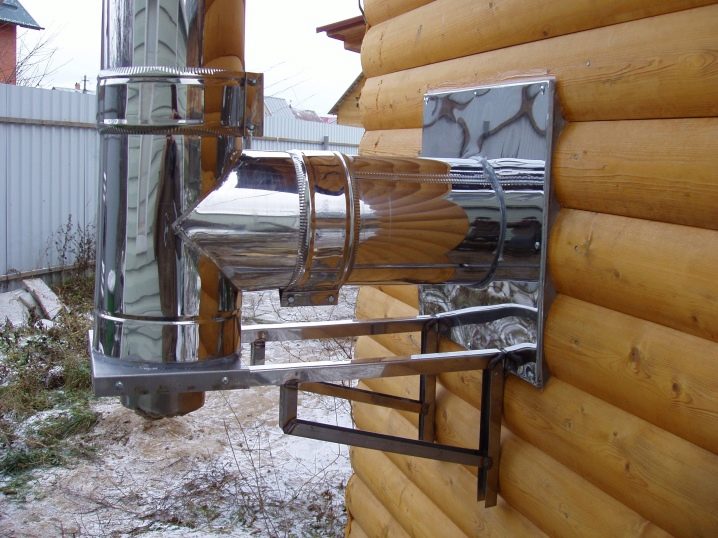

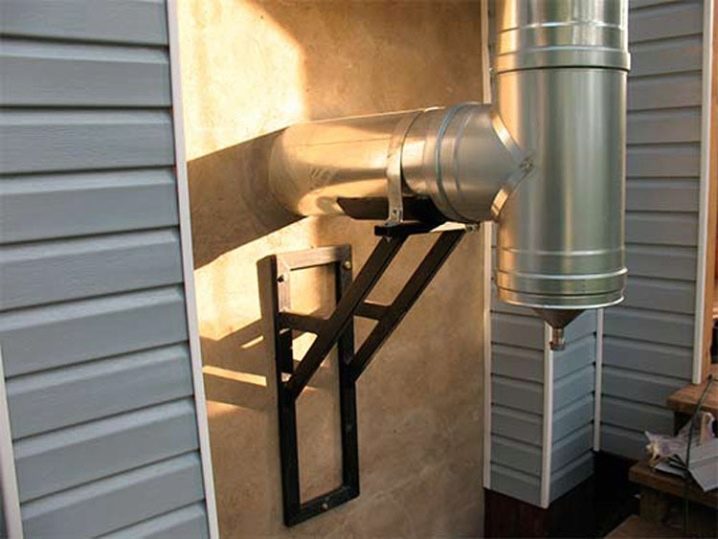

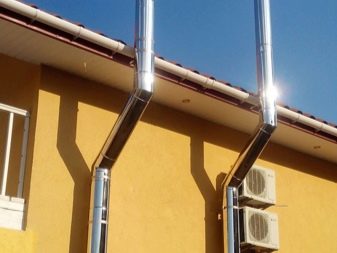

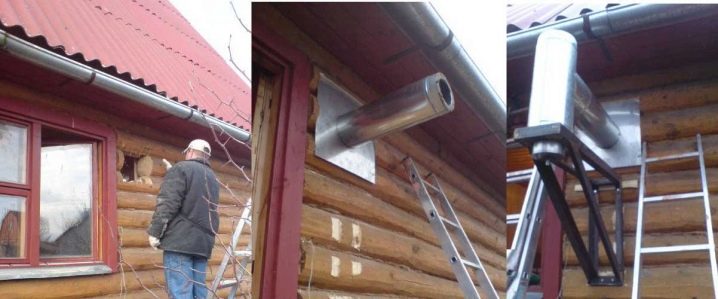

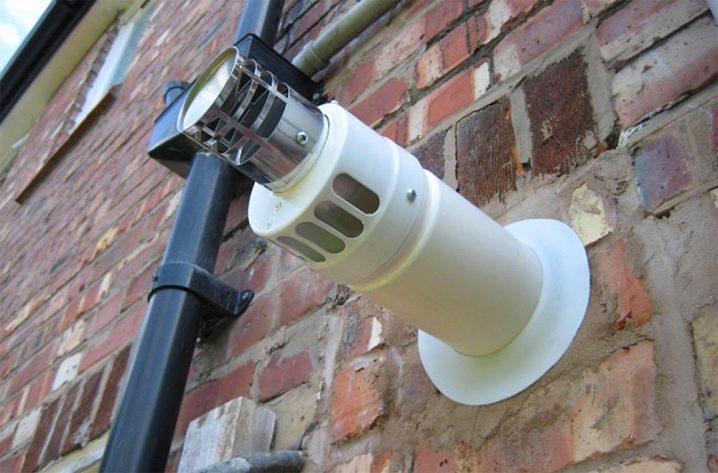

• Når du fjerner røret gjennom veggen – fra 1-1,5 m fra bakken.



Krav til rommet der installasjonen av peisen er planlagt (SNiP 31-01-2003 / 31-106-2002 / 41-01-2003 / 42-01-2002 / 42-101-2003):

• Takhøyde – ikke mindre enn 2 m.
• Volum – ikke mindre enn 7,5 m³.
• Tilgjengelighet av et ventilasjonssystem av høy kvalitet.

Krav til brannsikkerhet for skorsteiner

Peisen og pipen til den er kilder til økt fare. Derfor er overholdelse av brannsikkerhetstiltak hovedbetingelsen for deres installasjon og drift..

• Områder med gulv, vegger og tak i kontakt med pipen er isolert med ildfaste materialer (metall, asbestsement, gips, basaltull, etc.).



• Isolasjonstykkelse – minst 13 cm for sandwichskorstein og 25 cm for enkelvegg.
• Et konveksjonskammer med termisk skjerm og ventilasjonsåpninger er installert i området mellom kledningen og taket..

Ved bruk av peiser og skorsteiner er det forbudt:

• Å tenne med brannfarlige væsker og andre brannfarlige materialer og stoffer.
• Brukes til tenning av ved som overstiger størrelsen på brennkammeret.
• Betjen skorsteinen for tørking av klær eller sko Q = C A 2 g H T i – T e T i

Generelle forskrifter for bygging av røykavtrekkssystem

Generelt er de grunnleggende reglene som følger:

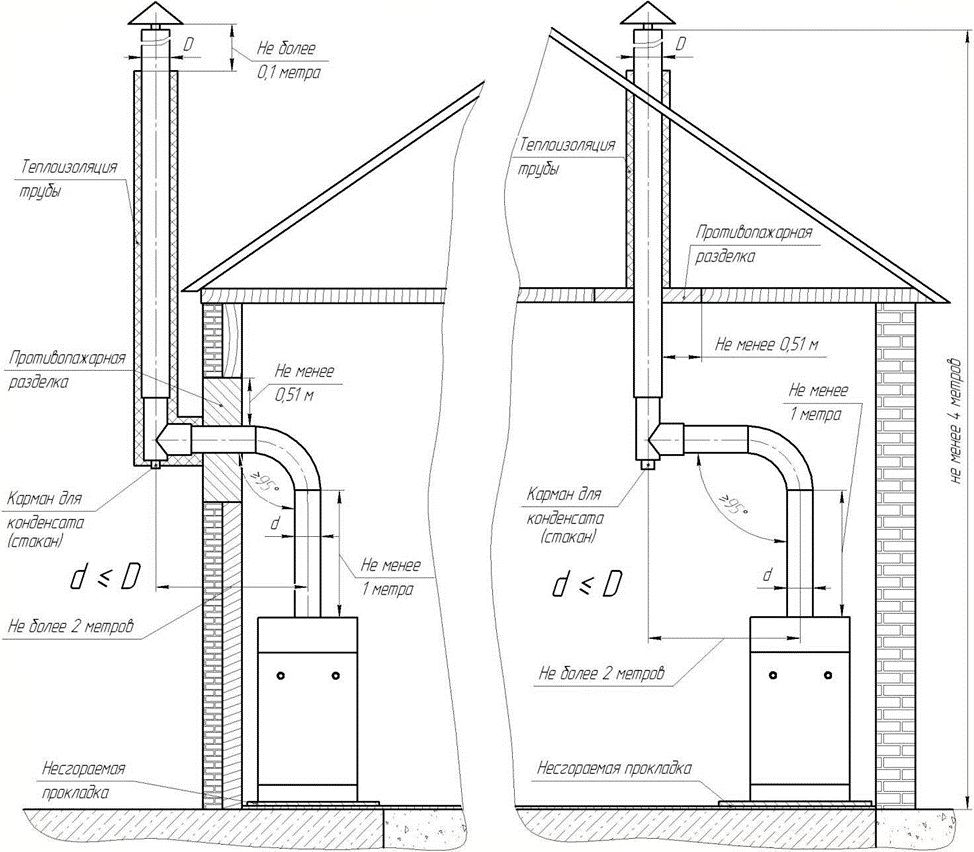

1. Som skorstein er det tillatt å bruke rør som er motstandsdyktige mot ekstremt høye temperaturer, fuktighet, sure omgivelser som dannes når forbrenningsprodukter kommer i kontakt med kondensat.
2. Hver varmegenerator leveres med en egen røykskakt.
3. Det er ikke tillatt å kombinere ventilasjon og skorsteinskretser..
4. Det er forbudt å installere skorsteiner i nærheten av gassrør, elektriske ledninger og andre ingeniørnettverk.
5. Røykgasskretsens posisjon må være så vertikal som mulig. Den gjennomsnittlige hellingsvinkelen til røret bør ikke overstige 30 °.
6. Det er ikke forbudt å plassere en del av konturene horisontalt, men det må huskes på at ethvert avvik fra vertikalen reduserer trekkraften. Derfor bør antallet horisontale svinger ikke være mer enn 3, hver med en lengde på ikke mer enn 1 m, og den totale lengden på skorsteinen opptil 2 m.
7. Hastigheten på luftstrømmen i røykakselen med naturlig skyvekraft bør være i området 0,15-0,60 m / s.
8. Delene av skorsteinledningen må tettes, selve rørledningen må festes stivt til veggen. Eventuell sagging bør unngås.

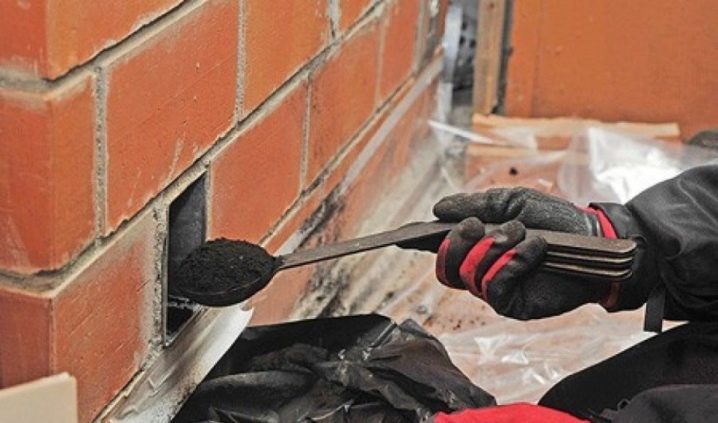

9. For periodisk rengjøring må pipen være utstyrt med inspeksjonsluke.
10. Den delen av røykskaftet som går ut må beskyttes mot atmosfærisk nedbør, og må også være utstyrt med en gnistavleder.
11. Alle konstruksjonselementer i bygningen i kontakt med skorsteinen må være laget av ildfaste materialer.

Hvordan installere maskinvaren riktig

Hvis du installerer rør hjemme, må du bare bruke materialer som er egnet for dette formålet, du kan ikke bruke aluminium, asbest. Et annet tips, ikke endre diameteren på bøyen uten et sterkt behov, fordi Dette kan redusere effektiviteten til varmesystemet betydelig.

Designet kan betjene flere kjeler samtidig, men det er viktig å utarbeide prosjektdokumentasjon på forhånd, bekreftet av en spesialisert spesialist. La oss deretter markere uønskede feil som kan gjøres under konstruksjonen:

• liten varmeisolasjon av systemet fører til forkulling av de tilstøtende elementene, og til slutt til deres brann;
• bruk av ventilasjonsstigerør for røykfjerning;
• reparasjon og modifikasjon av utstyr uten tilstedeværelse av passende kompetanse, foreløpige beregninger.

Følg alle nødvendige sikkerhetsregler når du installerer eller bytter konstruksjonselementer, helsen din er avhengig av det.

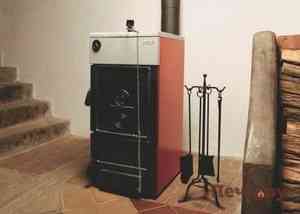

Forskjellen mellom faste drivstoff- og gasskjelersystemer

Utstyr som opererer på kull eller tre må rengjøres for aske og sot. Det er mindre effektivt enn naturgass. Skorsteinen for ovner som opererer på blått drivstoff må være helt tett for å forhindre CO2 -lekkasje, motstand mot kondens.

Det er viktig å ikke redusere trekket til gasskjelens utløp. Den optimale konfigurasjonen av utstyret er rund. Den indre overflaten av røret må være glatt, tverrsnittet av skorsteinen må ikke være mindre enn diameteren på gassutløpskonstruksjonen, og det endelige utløpet må ikke ha lokk og visir. Valget av hvilken modell som er bedre å kjøpe er ditt..

Nyansene i oppsettet og faktorer som påvirker skorsteinens parametere

For å designe et feilfritt alternativ, er det utenkelig å bare gjøre med beregninger og diagrammer. Røyken krysser viktige strukturelle deler av huset, noe som betyr at det absolutt påvirker planen. I tilfelle eieren ønsker å utføre installasjonen nærmere ryggen, kan han få mange vanskeligheter. Derfor er det bedre å plassere skorsteinen på stor avstand..

Høyden bør velges under hensyntagen til designfunksjonene:

• Leilighet design;
• skorsteinsgeometri;
• antall boliger;
• enkel installasjon av skorsteinskanaler;
• potensiell tilgjengelighet for vedlikeholdsarbeid på kjelenheten og røykventilasjonssystemet;
• typen byggemateriale som brukes under konstruksjonen av skillevegger og sperresystemer;
• antall varmekilder tilkoblet en enkelt skorstein.

Det skal bemerkes at i samsvar med normene for utforming av varmeforsyningssystemer i individuelle boliger, kan bare en kjele kobles til en gasskanal. I spesielle versjoner er det tillatt å utføre utgang av kjelegasser gjennom en skorstein fra 2 enheter. For at oppvarmingsutstyret skal fungere riktig, bør et kutt plasseres midt i en slik struktur.

Det overveldende flertallet av designere foretrekker bruk av kanaler som er montert på tidspunktet for montering av vegger i bygninger – de kan spare mye penger på byggematerialer.

Skorsteinen, som ikke kan installeres i hovedveggen, installerer røykventilasjonskanalene så nært som mulig mot møtestrengen.

Byggingen av en veggpipe utføres ved hjelp av en bøyemal, kantet med murverk på alle sider. Den er laget i form av en trekasse, med en seksjon lik diameteren på skorsteinen. Etter å ha nådd toppen av malen, flyttes den høyere og deretter dekket igjen. Prosessen fortsetter til konstruksjonen av lagerveggen er fullført..

Ofte er mursteinsrør plassert fra innsiden av hovedveggene, i dette tilfellet kan den mest effektive oppvarmingen av hytta organiseres, med lave spesifikke oppvarmingskostnader. Noen ganger er røykkanalene plassert i ytterveggene, men denne metoden vil være den mest kostbare og vil forårsake betydelig innsats ved service av røykventilasjonskanalene. I varianten med å legge røykventilasjonssystemet i ytterveggen viser bredden på rørveggen seg å være større.

Den upåklagelige beregningen av skorsteinen øker effektiviteten til husets varmekilde og garanterer sikker drift av varmekilder. I motsatt tilfelle kan giftige gasser komme inn i boligen og skade helsen til beboerne..

Typer og design

På utplasseringsstedet er skorsteinene delt inn i eksterne og interne.

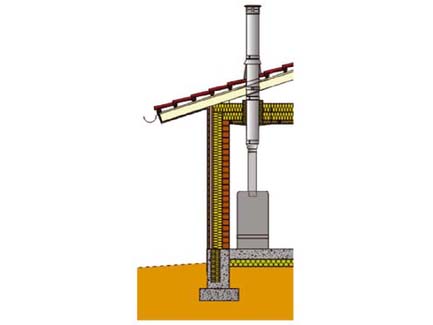

• Plassering av skorsteinen inne i det oppvarmede rommet og utløpet gjennom taket.

Denne metoden lar deg naturlig øke trekket, beskytte pipen mot frysing og redusere varmetapskoeffisienten. I tillegg gjør fraværet av festing til ytterveggen det mulig å installere en peis i hvilken som helst del av bygningen, ved å opprettholde maksimal vertikalitet, og gradvis avkjøling av luftmassen forhindrer dannelse av kondens inne i kretsen. Imidlertid tar plassering av skorsteinen inne i huset for det første et nyttig område. For det andre ser det ikke alltid ut estetisk tiltalende (unntatt når det er laget av murstein). For det tredje øker sannsynligheten for brann ved feil i arrangementet av røykavgassrøret eller feil stell av det..

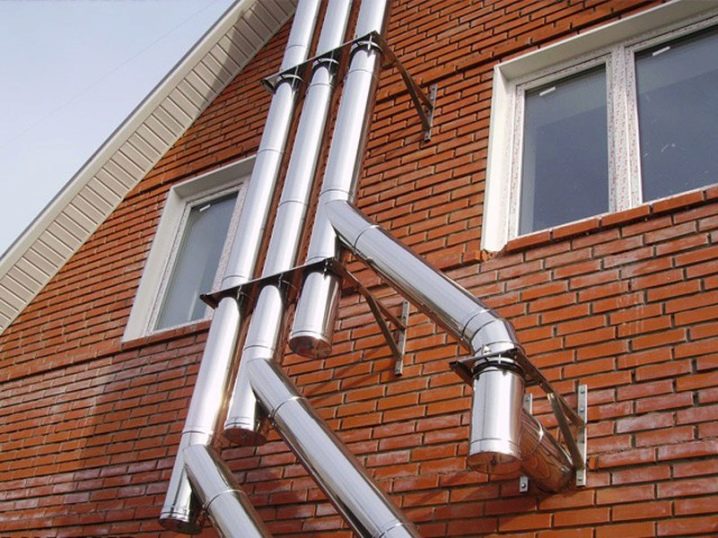

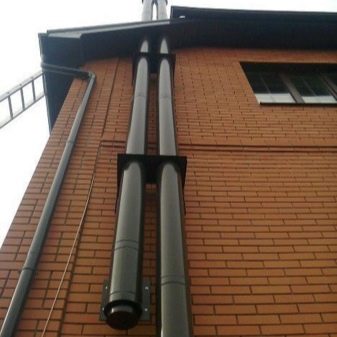

• Utvendig plassering av skorsteinsrøret.

Varmeren plasseres nær en av frontveggene, og selve røret føres ut gjennom denne veggen. Dette konseptet lar deg øke det brukbare boligområdet, noe som er spesielt viktig når størrelsen på huset. Rørledningskretsen krever imidlertid nøye isolasjon, som fremdeles ikke løser problemet med kondensdannelse i den, hvis årsak er en betydelig forskjell mellom de interne og ytre temperaturene. Et negativt punkt er uunngåeligheten av å legge en del av rørledningen i en horisontal posisjon, noe som reduserer trekkraft og gjør det vanskelig å rengjøre hovedbanen. Plasseringen av skorsteinkanalen utenfor reduserer brannfaren betydelig, og anses derfor som tryggere. I tillegg er det lettere å utstyre og reparere..

Etter konstruksjonstype er skorsteinkretser delt inn i:

• urfolk, der skorsteinskanalen er plassert på et eget fundament og festet til peisen i en vertikal posisjon på siden.

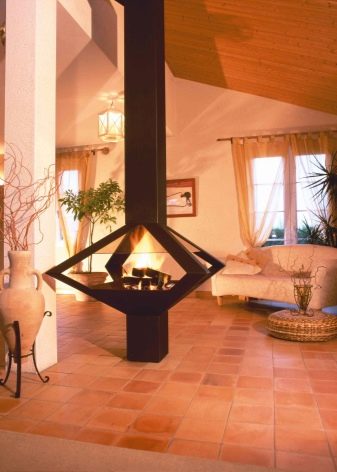

• montert, installert over peisen og er dens naturlige fortsettelse.



• vegg, når pipen plasseres direkte i den indre eller frontveggen i et privat hus eller går ut gjennom den.



For arrangement av skorsteinsaksler brukes en rekke materialer som oppfyller følgende krav:

• høy koeffisient for varmebestandighet og brannmotstand;
• lav varmeledningsevne;
• inertitet mot aggressive kjemiske forbindelser dannet fra forbrenningsprodukter;
• motstand mot vann og etsende prosesser.

Følgende materialtyper samsvarer med betingelsene ovenfor:

• Murstein.

Materialet er tilgjengelig og tradisjonelt brukt til bygging av ovner, peiser og skorsteiner til dem. Imidlertid brukes ikke alle typer murstein til dette formålet, men bare massiv leire, som har passert det innledende avfyringsstadiet, på grunn av hvilken den er i stand til å tåle effekten av høye temperaturer stabilt. Med forbehold om alle konstruksjonsteknologier og riktig pleie, tjener en murstein skorstein i mer enn 100 år.

Spesielle krav stilles til sementmørtelen, ved hjelp av hvilken murstein legges. Det bør være en blanding av sand, sement og kalk i et forhold på 5: 2: 1. Det er en slik løsning som er i stand til å gi en tett, forseglet forbindelse som er motstandsdyktig mot varme. Fordi glattheten til rørets indre overflate er et av de viktigste kravene for arrangement av skorsteinskanalen, mørtelen som skal legges skal ikke stikke ut av skjøtene innover. Imidlertid har overflaten på selve mursteinen en viss grovhet, noe som får aske og sot til å legge seg på veggene, noe som over tid fører til overbelastning..

Den betydelige vekten av strukturen krever at det helles et eget dypt fundament, noe som betyr at byggingen av en murstein må planlegges selv på stadiet for å forberede et byggeprosjekt.

• Keramikk.

Ideell for tre og andre faste brenselpeiser. Den tåler høye temperaturer (opptil 1000⁰C) og aggressive effekter av kjemiske elementer. Keramikk varmes opp raskt og avkjøles sakte, noe som kan spare mye energi ved oppvarming av et hus. Den helt glatte overflaten på de indre veggene forhindrer forbrenningsavfall fra å samle seg inni. Levetid – 30-50 år.

En rekke formede elementer lar deg implementere nesten hvilken som helst designløsning. I tillegg er rør alene ikke nok, du trenger et spesielt monteringslim, ved hjelp av hvilke elementene er montert og forseglet, samt konstruksjon av en varmeisolerende krets fra varmebestandige materialer. Produsenter foreslår at du bruker spesialdesignede lettbetongblokker, ofte i tillegg utstyrt med et termisk isolasjonslag, som en isolasjonskrets..

Blant manglene bør det bemerkes den store vekten av strukturen, som krever installasjon av en egen fundamentbase under skorsteinen, og de høye kostnadene ved strukturen. Ved bruk av lette betongblokker forsvinner behovet for et tradisjonelt fundament, det kan enkelt erstattes med et monolitisk fundament laget av et betongrør.

• Metall og stål.

Skorsteiner laget av varmebestandig korrosjonsstål brukes kun ved forbrenningstemperaturer som ikke overstiger 400⁰C. De er mye billigere og lettere enn sine teglstein og keramiske motstykker, noe som eliminerer behovet for å utstyre et fundament for dem. Levetiden deres varierer fra 15-20 år..

Metallrør produseres på fabrikker i separate seksjoner, hvorfra kretsen i ønsket konfigurasjon deretter settes sammen. Avhengig av metallets type og stivhet, kan de være selvbærende eller kreve ytterligere fiksering til andre bærende konstruksjoner (vegger, takverk, etc.), laget av en metalltype eller flere (rustfritt stål innvendig, aluminium utvendig). Den største fordelen med stålrørkanaler er enkel installasjon og tilkobling. I tillegg kan de installeres både uavhengig og i kombinasjon med murverk, og utfører det såkalte foringsrøret.

Stålskorsteiner er klassifisert i 2 grupper: enkle uten varmeisolasjon og sandwichrør, hvis design sørger for tilstedeværelse av et varmeisolerende lag. Koaksial konstruksjon (rør-i-rør + varmeisolasjon) er den mest populære.

• Glass.

Slitesterkt herdet glass er ikke den mest praktiske løsningen for en skorstein, og brukes oftest utelukkende til dekorative formål. Som fordeler er det verdt å merke seg den absolutte inertiteten til de kjemiske effektene av forbrenningsprodukter og den ideelle jevnheten til veggene, noe som forhindrer dannelse av sotoppbygging inne i konturen. Likevel er det nødvendig å vaske de synlige områdene ganske ofte, siden det fortsatt dannes små avleiringer av sot, noe som opphever den estetiske appellen til en slik skorstein..

Kompleksiteten til enheten når det gjelder å sikre tetthet i leddene er en av de største ulempene med denne typen design. I tillegg er glasset utsatt for kondensopphopning og krever arbeid med varmeisolasjonen til kretsen. Alt dette, kombinert med de høye kostnadene, gjør glass ikke til det mest populære materialet for å arrangere skorsteinslinjer, og tildeler det rollen som et dekorativt element bare i en liten del av konturen.

I en rekke tekniske dokumenter for arrangement av skorsteiner er bruk av asbest-sementrør tillatt. Eksperter anbefaler imidlertid ikke å bruke dem til dette formålet, fordi de er preget av utilstrekkelig motstand mot høye temperaturer (ikke mer enn 300⁰C).

Monolitisk betong brukes i industriell skala, men for private husholdninger anses denne metoden som for tidkrevende..

Forbudt å bruke:

• tre;
• silikat og hul murstein;
• leire;
• galvanisert plate.

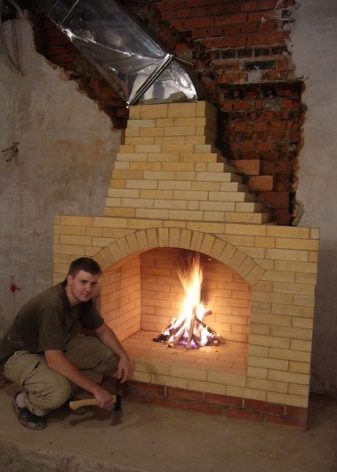

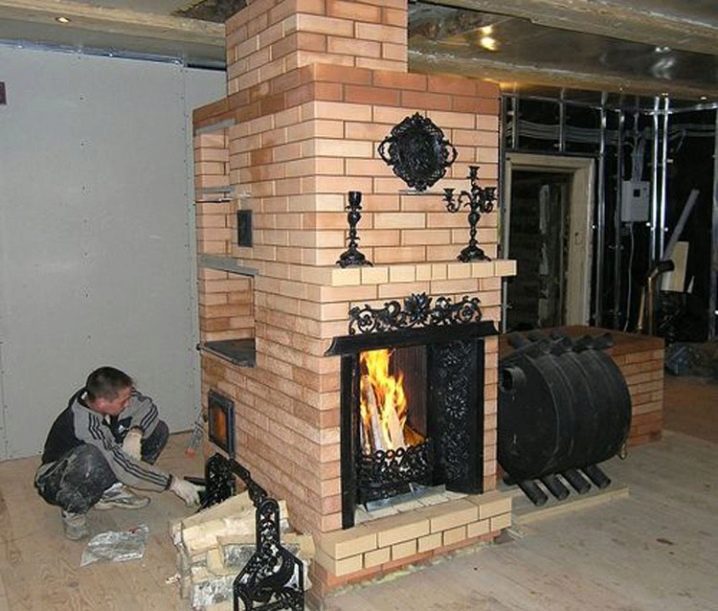

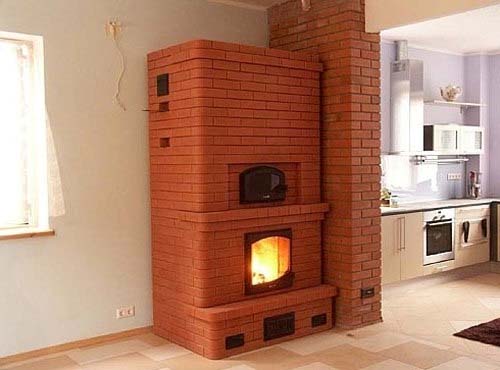

Murstein

Den mest “eldgamle” løsningen på røykevakueringssystemet er skorsteiner i murstein, som har blitt brukt av menneskeheten i mange århundrer på rad. I dag er denne løsningen for fjerning av forbrenningsprodukter også vanlig, men den regnes som utdatert. Murstein er et ildfast materiale, men slike egenskaper er ikke tilstrekkelige for fjerning av forbrenningsprodukter fra varmeenheter av høy kvalitet. Murens ru overflate bidrar til rask opphopning av sot og karbonforekomster, og derfor krever slike rør hyppig vedlikehold og service. De betydelige ulempene med mursteinrør inkluderer deres høye vekt og lange installasjon. For å installere en skorstein av en så stor vekt, kreves et spesielt fundament, og pipen må reises bokstavelig talt “murstein for murstein”. For øvrig er selve mursteinen ganske dyr, så en murstein er også en ekstra belastning på budsjettet..

Hvis skorsteinen er feil installert, kan det være brannfarlig, og det vil oppstå kondens inne i den. Samtidig kan det etter en tid oppstå sprekker på overflaten av murverket, noe som reduserer tettheten i skorsteinen. Mursteinsskorsteiner har også fordeler. For eksempel er de estetiske egenskapene til slike skorsteiner høyt verdsatt. Det oransje murverket i mursteinsposten gir komfort til huset. De avgir også et økt nivå av varmeoverføring fra murstein sammen med god brannmotstand. Skorsteinen i murstein er designet for å tåle røykgastemperaturer på opptil 600-700 grader Celsius.

Når vi oppsummerer det ovenfor, fremhever vi de viktigste fordelene og ulempene med en murstein skorstein for fjerning av forbrenningsprodukter fra peiser og ovner.

Fordeler:

• fint utseende av murverk i interiøret
• gode ildfaste egenskaper
• akkumulering og frigjøring av varme

Minuser:

• behovet for å installere et fundament
• arbeidskrevende og tidkrevende installasjon
• muligheten for brannfarlige situasjoner
• muligheten for sprekker
• rask kondensdannelse, karbonavleiringer og sot på skorsteinens indre vegger på grunn av den ru overflaten
• høy mursteinskostnad

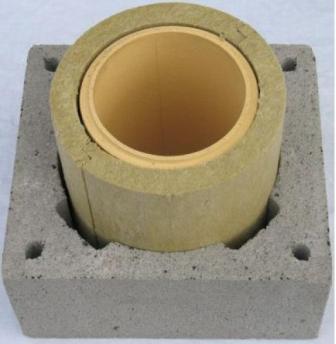

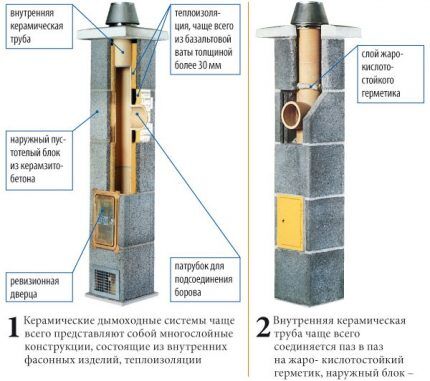

Keramiske skorsteiner

Den neste skorsteinen er keramiske rør, som er utbredt i dag. Slike skorsteiner er laget av holdbar keramikk, som ofte i tillegg er innkapslet i murstein, ekspandert leirebetong eller andre ildfaste materialer. Keramiske rør settes sammen som en murstein fra separate blokker, som er sammenkoblet til en enkelt struktur. Blant de viktigste fordelene med keramiske rør er deres allsidighet – de kan brukes til å koble til alle hjemmevarmeapparater, de er også kompatible med forskjellige drivstoff.

Siden keramiske skorsteiner er satt sammen fra separate blokker, er det under installasjonen mulig å lage forskjellige svinger av skorsteinslinjen. Den keramiske skorsteinen har et høyt nivå av brannsikkerhet og holdbarhet. Blant ulempene med keramiske skorsteiner, kjennetegnes de ved sine svært høye kostnader og store vekt, noe som tilsier behovet for å installere et fundament. Samtidig er installasjonen av slike rør vanskelig – keramiske blokker må settes sammen i en streng rekkefølge, og spesielle løsninger og materialer må brukes for å koble til og forsegle dem. Keramiske rør er designet for å tåle ganske høye temperaturer på eksosgasser – opptil 1200 grader Celsius.

Vi oppsummerer de ovennevnte fordeler og ulemper med keramiske skorsteiner for fjerning av forbrenningsprodukter fra peiser og ovner:

Fordeler:

• lang levetid
• allsidighet
• kompatibilitet med ethvert oppvarmingsutstyr for hjemmet
• høyt nivå av brannsikkerhet
• evnen til å lage røykevakueringsveier med høy kompleksitet

Minuser

• høy pris
• tung vekt
• behovet for å bygge et fundament
• kompleks installasjon
• behovet for å bruke tilleggsmaterialer under murverk

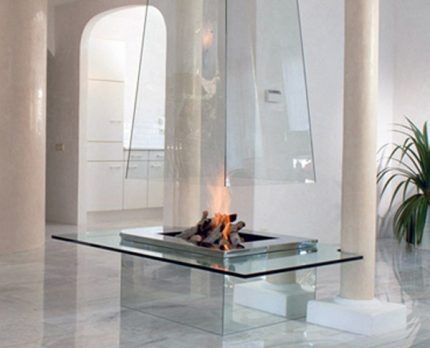

Glass

En vakker glasspipe er attraktiv ikke bare utvendig. Den er laget av slitesterkt herdet glass som er inert mot det kjemiske angrepet som er karakteristisk for forbrenningsprodukter..

I tillegg forhindrer perfekt glatte vegger store mengder sot fra å legge seg. Som et resultat må skorsteinen rengjøres mye sjeldnere..

En glasspipe kan neppe kalles et praktisk produkt. En liten sotoppbygging reduserer estetikken til null, så du må vaske de synlige delene ofte nok

Ulempene med glass er tilleggskrav til isolasjon og isolasjon, spesiell monteringsteknologi (vanskeligheter med å lage forseglede ledd), mulighet for kondens.

Hvis vi sammenligner dyre glass og keramiske skorsteiner, vil sistnevnte ha fordeler både når det gjelder tekniske egenskaper og ytelse generelt..

Etter å ha sett på en oversikt over rør laget av forskjellige materialer, kunne du ikke bestemme hva som er best for deg? Deretter anbefaler vi deg å se på den andre artikkelen vår, der vi ga viktige kriterier for valg av skorstein, som bør veiledes under spesifikke forhold..

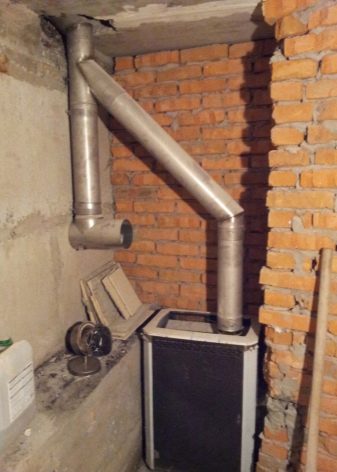

Rustfritt stål

Kostnaden for en skorstein i rustfritt stål vil være høyere, men levetiden vil også være lang. I tillegg tåler et slikt design en mye høyere temperatur (opptil 1200C).

Hvis disse er husholdningens varmekilder, brukes ståltykkelsen i området 0,5-0,8 mm, noen ganger 1 mm. Samtidig er enkel installasjon av hele strukturen, dens lave vekt og motstand mot syrer av stor betydning..

De mest syreresistente stålrørene er stål 304, 316 og 321.430, det samme er det, men det er det rimeligste når det gjelder pris, og det svakeste i motstand mot syre.

Den høyeste kjemiske utslippsaggressiviteten oppnås når flytende drivstoff brennes. Det er verdt å nevne her modulære skorsteiner for metallpeiser, som er enkle og doble, isolerte. De kan legges åpent, uten frykt for at strukturen kan ta fyr eller, enda verre, brenne.

Jeg må si at visuelt ser slike rør ganske estetisk tiltalende ut, krever ikke murverk, krever ikke et fundament. Isolert dobbel skorstein egnet for innendørs og utendørs installasjon.

Kombinert

En variant av kombinerte isolerte skorsteiner av metall er også mulig når den indre delen er syrefast rustfritt stål fra 0,8 til 1 mm, og den ytre delen er tynnere og emaljert..

Smørbrød

Sandwichrør i rustfritt stål krever spesiell oppmerksomhet..

Dette er fremfor alt holdbarhet, utmerket trekkraft på grunn av glattheten på den indre overflaten og minimal sotavsetning..

Ved første øyekast er det dyrt, men det er usannsynlig at en mursteinstruktur, og til og med hensyntatt fundamentet, mørtel for mur og betaling for alt arbeid, vil være billigere.

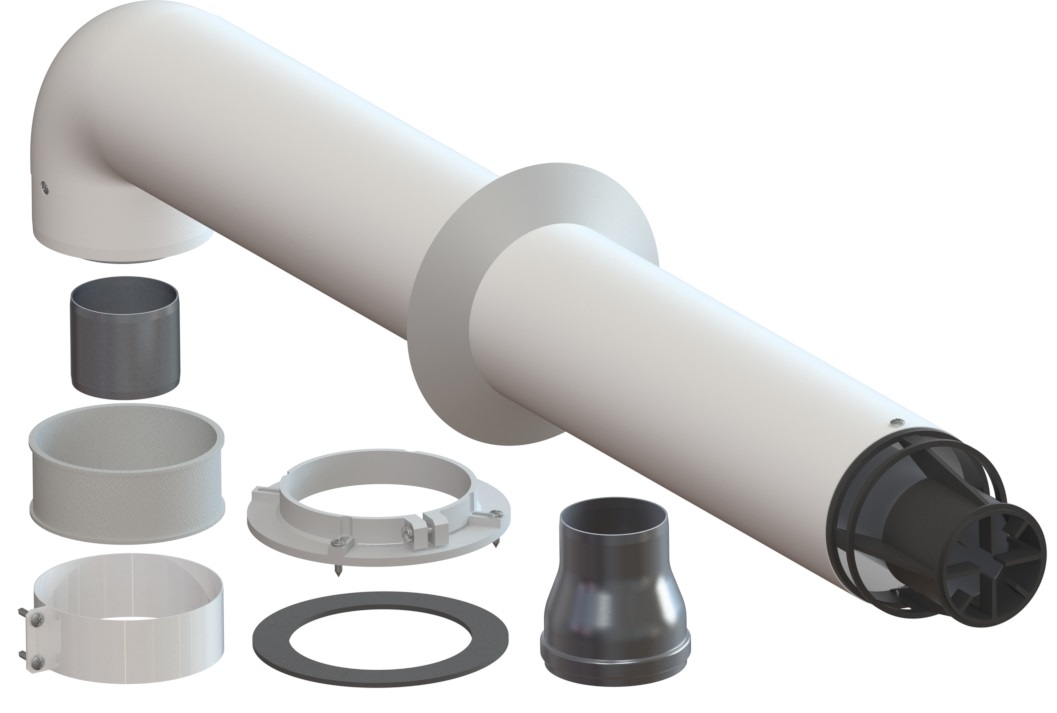

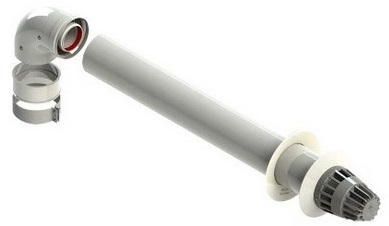

Koaksial

Dette er en tokrets skorstein med rør med forskjellige diametre, og den smalere er inne i den bredere. For å forhindre at rørene berører, tilbys det hoppere.

Spesielle skorsteiner

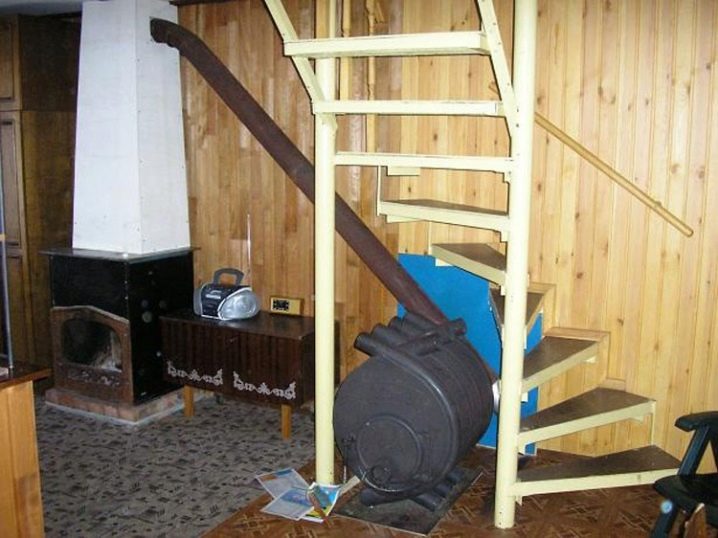

Det er en annen type skorstein – gjør det selv fra det du må.

Vanligvis brukes enkle stål- eller asbestrør. Vi vil ikke engang vurdere slike skorsteiner.

Fordi, bortsett fra den tvilsomme fordelen med en lav pris, kan ingenting annet kjøpes av betydelig verdi..

Men når det gjelder problemer, kan de fange eierne av slike skorsteiner hver gang..

• Det vil ikke være mulig å oppnå en effektiv og økonomisk drift av varmeenheten med 100%, dette er utvetydig.
• En annen plage kan være en skorsteinseksplosjon og som et resultat brann..

Bunnlinjen: å spare 100% ved installasjon av en slik skorstein vil koste ekstra kostnader i driftsperioden, noe som vil føre til enda større kostnader.

Polymer

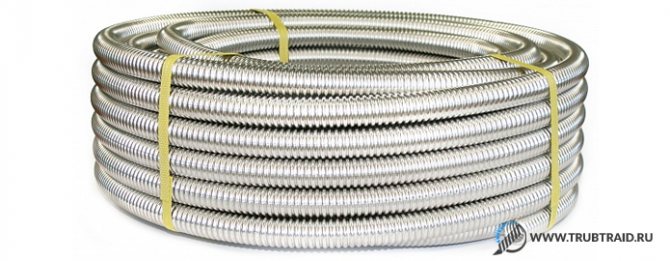

Fleksible skorsteiner laget av polymere materialer brukes til foring av murstein eller betongrøykanaler. Polymeren er ikke veldig varmebestandig, så denne løsningen brukes bare for fjerning av ikke veldig varme røykgasser. Disse kravene oppfylles av gassvarmere og kjeler med høy effektivitet. De kan ikke brukes som skorstein for komfyr..

Fordeler med polymer skorsteiner:

• enkel installasjon;
• lett vekt og fleksibilitet;
• lav pris .;
• lang levetid.

Ulemper med polymerskorsteiner:

• dårlig motstand mot høy temperatureksponering;
• mangel på varmeisolasjon;
• lav styrke.

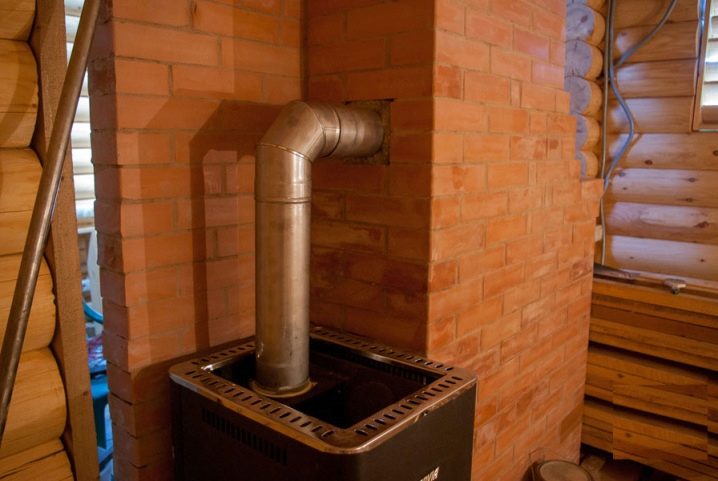

Veggskorsteiner

Ovn skorsteiner kan også være av denne typen, når selve pipen er direkte installert i tykkelsen på veggen, både utvendig og innvendig. Det er faktisk mange konfigurasjoner, så du kan finne et passende alternativ spesielt for hjemmet ditt. I tillegg er særegenheten ved slike strukturer at en varmekilde kan tilføres dem, som også er “innelukket” i veggen. Det er ganske effektivt når det er nødvendig å “kutte” det indre rommet og skjule strukturen, uten å endre interiøret eller utformingen av husbygningen.

Rotpipe

Rotkanalen er en slags klassiske mursteinsteiner. Den eneste forskjellen er muligheten for å bruke flere ovner, kjeler for denne kanalen samtidig, både i samme etasje og på forskjellige nivåer. De er spesielt praktiske når du plasserer to ovner på motsatt side av veggen. Det vil si at den ene brukes som varmeapparat, den andre til matlaging. En rotkanal er montert mellom dem, forresten, til og med tre og fire ovner kan kobles til den. Men samtidig er det nødvendig å ta hensyn til formasjonens særegenheter, både diameter og høyde, slik at den nødvendige kraften når hver kilde.

Veggmonterte skorsteiner

For en ovn hjemme er denne typen design etterspurt på grunn av det lille totale arealet. De opptar ikke store rom rundt ovner eller kjeler, men spiller en rolle, som en forlengelse av et rør. For konstruksjonen er det nødvendig umiddelbart etter den siste overlappende teglrekken, å legge ut røret, helt gjennom taket og overlappe til taket.

Side skorstein

Den sikreste løsningen kan være en peisapparat med påsatt skorstein. I dette tilfellet vil det ikke være forbrenningsprodukter i stua, selv om murverket blir utett. Og et slikt røykfjerningssystem er ikke nødvendigvis installert samtidig med byggingen av selve huset, men når som helst.

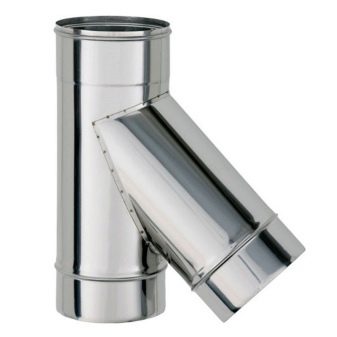

Om tilkobling bak

I dette tilfellet er en enhet i form av en tee med en inspeksjonskanal og en kondensatfelle koblet til skorsteinen..

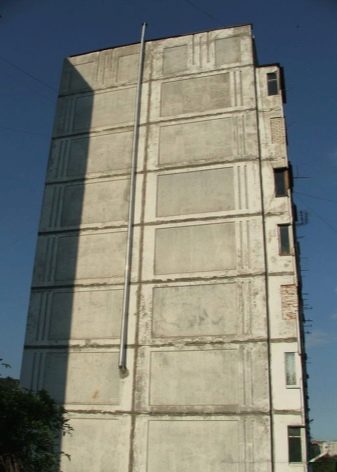

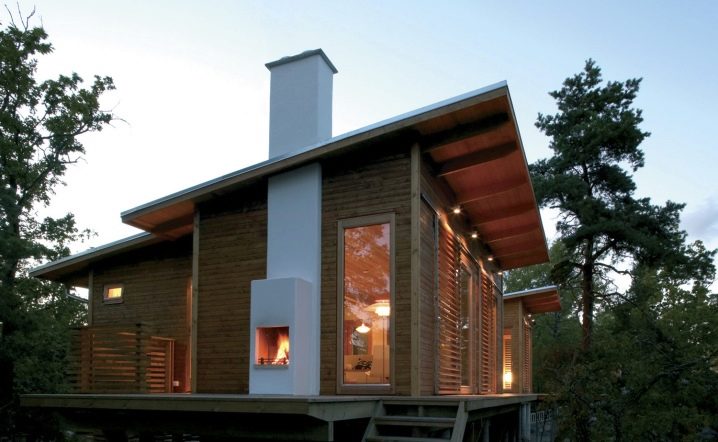

Ekstern plassering

Et eksternt plassert rør øker arealet til et lite rom. Skorsteinen til peisen ledes her ut gjennom veggen nær varmeapparatet rett ut i gaten.

Oval skorstein

Trekkraften i den vil også avhenge av formen på skorsteinsdelen. De mest aerodynamiske rørene er sirkulære. Firkantede rør er bedre enn rektangulære, og en oval skorstein er helt sjelden, den brukes bare når en rektangulær kanal er laget av murstein.

Emalje skorstein til peis

Den emaljerte skorsteinen er laget av karbonstål og flere lag beskyttende emalje. Emalje beskytter metall mot korrosjon og skade. Belegget beholder tungmetaller og giftige damper godt, og forhindrer dem i å trenge ut gjennom skorsteinen.

Som varmebestandig emalje brukes to typer belegg – slipt og lokk. Herdingen av belegget skjer under varmebehandling. Røret avfyres ved en temperatur som ikke er lavere enn 900 grader. Som et resultat danner metall og emalje en tett forbindelse mellom seg selv..

Emaljerte peisrør tåler temperaturer opptil 500 grader. Ulempene med materialet inkluderer rørets skjørhet. Det er nødvendig å installere en slik skorstein med stor forsiktighet, siden enhver mekanisk påvirkning kan skade materialet.

Vermikulitt og perlitt skorsteiner

Vermikulitt- og perlitrør for fjerning av avgass er de samme sandwich -pipene av stål. Klassisk isolasjon av mineralull erstattes av ekspandert vermikulitt eller perlit – et ildfast mineral.

Dette moderne materialet for skorsteinrør har en rekke positive egenskaper:

• Lett vekt.
• Fuktmotstand.
• Motstand mot korrosjon, syrer.
• Ekstremt høy temperaturbestandig.

Noen modeller av vermikulitt og perlitt skorsteiner har en to-lags struktur, det vil si at de ikke har et innvendig metalllag som er vanlig for smørbrød. Den pressede blokken er vanligvis 5 cm tykk og impregnert med en spesiell fuktresistent forbindelse. Avlastningen av blokken som er avdekket med en metallplate blir imidlertid årsaken til den raske gjengroingen av sot..

Sammenlignet med klassiske sandwich -skorsteiner er vermikulitt og perlitrør 10% billigere, og ifølge produsentene kan kretsene vare minst 25 år..

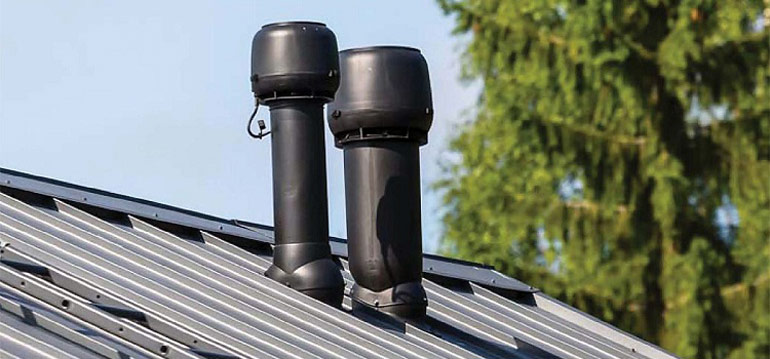

Skorsteiner i plast

Varmebestandig plast er en ganske populær løsning for avgass-kretsene til kokere med lav effekt og kondens-, gass- og pyrolysekjeler. Noen ganger brukes plastrør til å feste murstein, men bare i de områdene hvor røykgastemperaturen synker til den tillatte 120-200 ° C.

Motstand mot korrosjon, glatthet i vegger, enkel installasjon og lav pris på rør – fordelene med plastrør.

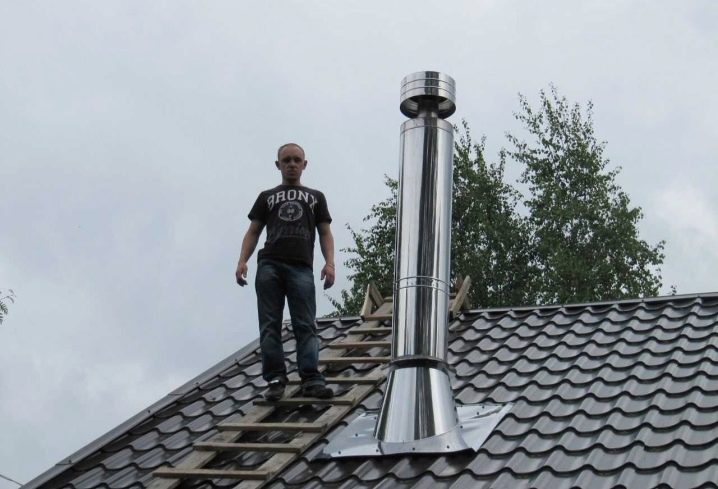

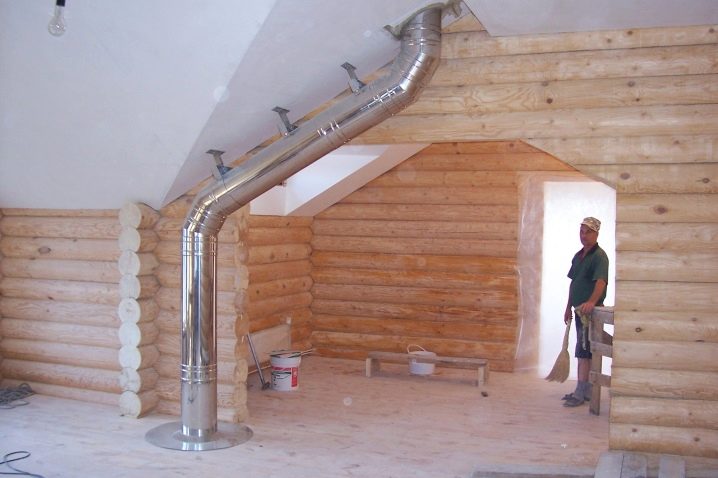

Modulære skorsteiner i rustfritt stål

I dag er det mest moderne, trygge og rimelige alternativet for et røykavgasssystem fra varmeutstyr modulære skorsteiner i rustfritt stål. Disse rørene kalles også “sandwich” skorsteiner på grunn av deres karakteristiske design. Så består sandwich-skorsteiner av en ekstern og innvendig kontur av stål, mellom hvilket basalt varmebestandig isolerende ull legges. Slike skorsteiner kalles også dobbeltkrets, men det finnes også enkrets skorsteiner, bestående av ett stållag uten isolasjonsull..

Avgasskonstruksjoner i rustfritt stål

Skorsteiner for ildsteder av denne typen er typesettende strukturer. Lengden og diameteren på et peisrør av rustfritt stål kan være veldig forskjellig. Slike produkter blir ofte produsert i et sett med keramikk og plassert inne i stål.

Skorsteiner laget av galvanisert rustfritt stål har følgende fordeler:

• de kan monteres uten fundament, siden de er lette;
• samlingen og installasjonen av strukturen tillates utført etter at konstruksjonen er fullført;
• de er billigere enn blokk- og keramiske systemer;
• om nødvendig vil det være enkelt å erstatte individuelle elementer.

Ulempen med stålskorsteiner er behovet for en designløsning når det gjelder interiør, hvis en slik struktur er installert innendørs. Les også: "Hvilke skorsteinsrør i rustfritt stål er bedre å bruke – typer og fordeler".

Skorsteiner laget av jernholdig metall

Ferrometaller inkluderer stål legert av jern med karbon, for eksempel galvanisert og støpejern:

1. Galvaniserte rør brukes ikke i dag som skorstein, da de avgir skadelige damper ved oppvarming. På grunn av den lave oppvarmingstemperaturen er gasskjeler den eneste typen varmeutstyr som kan utstyres med galvaniserte skorsteiner. I tillegg er galvanisert stål mindre motstandsdyktig mot kondensat og sure omgivelser, og krever derfor nøye isolasjon..
2. Støpejernsrør er mer motstandsdyktige mot høy temperatureksponering, fuktighet, men ganske imponerende vekt og skjørhet kompliserer noe installasjon og vedlikehold av skorsteinstrukturen. Fordelen med støpejern for rør er en lav varmeledningskoeffisient, så bruk av en støpejernspipe er sikrere.



   Det ubetingede pluss med svartvalsede produkter er den lave prisen. De operasjonelle egenskapene til disse metallproduktene for skorsteiner er betydelig dårligere enn moderne materialer..

Fremstillingsmateriale og omfang av modulrør

For produksjon av modulære skorsteiner brukes austenittisk stål med god ytelse, noe som følgelig gjenspeiles i kvaliteten på skorsteinene. Austenittisk stål er preget av slitestyrke, syrebestandighet og korrosjonsbestandighet. Slike egenskaper tillater bruk av stålskorsteiner under forskjellige, ganske aggressive drifts- og klimatiske forhold..

Skorsteiner laget av rustfritt stål er universelle rør og er egnet for tilkobling av alle kjente husholdningsapparater:

• Peiser
• Brannkasse
• Ovner

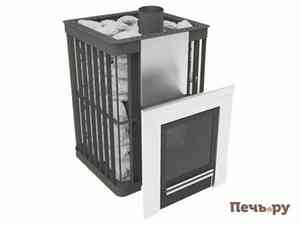

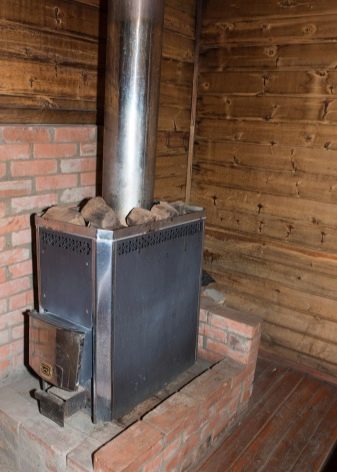

• Badstueovner
• Kjeler
• Varme- og kokeovner
• Stekeovner osv..

Modulrør i stål er designet for sikker og høykvalitets fjerning av forbrenningsprodukter fra drivstoff: gass, kull, diesel og selvfølgelig ved..

De viktigste fordelene med skorsteiner i rustfritt stål

De viktigste fordelene med skorsteiner i rustfritt stål ligger i de opprinnelige egenskapene. Så, rustfrie skorsteiner:

• egnet for bruk i alle klimasoner, inkludert i aggressive værforhold;
• motstandsdyktig mot store belastninger, frost, vind, nedbør, trykk;
• motstandsdyktig mot høye temperaturer opptil 1000 grader Celsius;
• motstandsdyktig mot korrosjon, rust, oksidasjon, kondens, ødeleggelse;
• på grunn av deres modulære design og lave vekt, er de veldig enkle å installere og vedlikeholde;
• egnet for konstruksjon av skorsteinsruter av hvilken som helst design, lengde og diameter;
• kan brukes både i begynnelsen av byggingen av et hus, og legges i ferdige lokaler;
• ha pålitelig brannsikker isolasjon laget av basaltull;
• noen produsenter av stålskorsteiner har fabrikkgaranti på produkter på 50 år!
• denne skorsteinen er produsert ved hjelp av den nyeste generasjon teknologier og utstyr;
• rimelig pris
• lett vekt: du trenger ikke å bygge et spesielt fundament
• har et høyt brannsikkerhetsnivå
• fint utseende

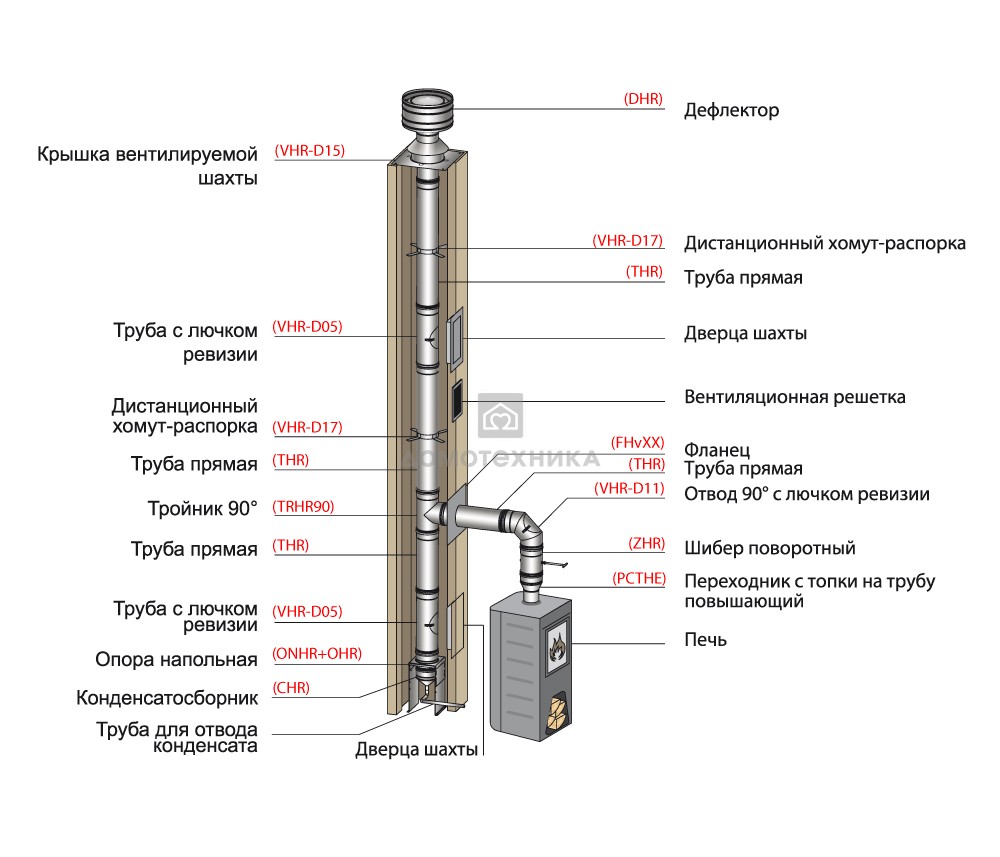

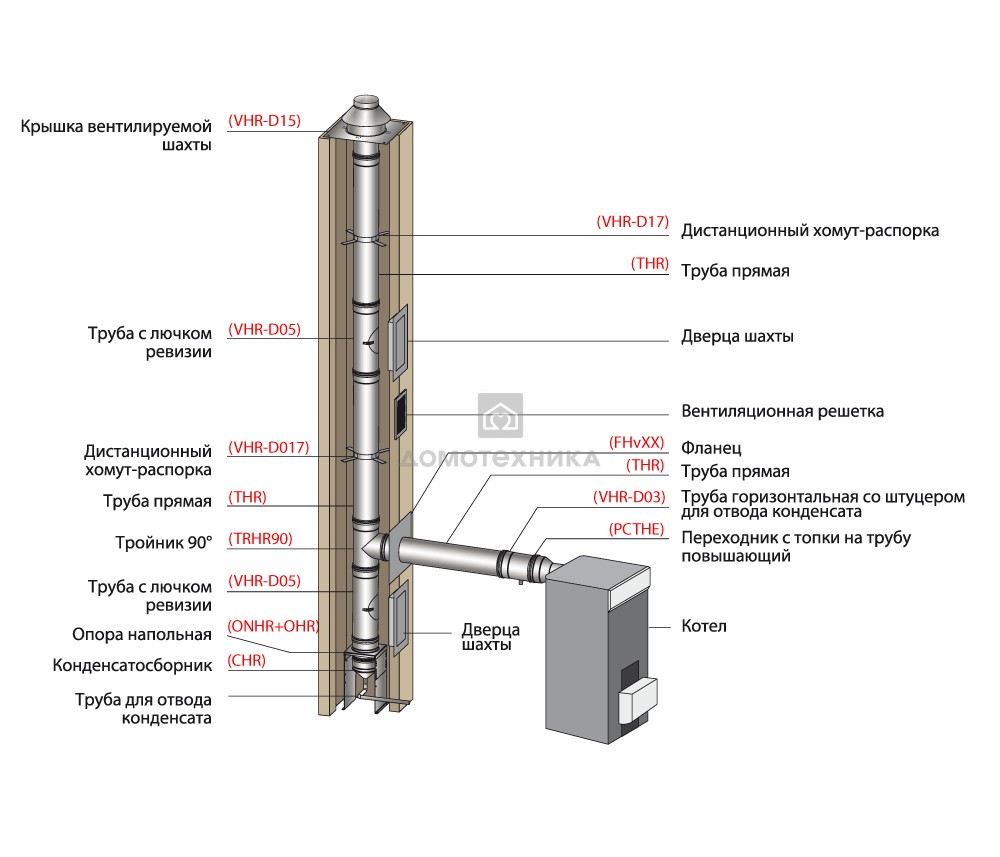

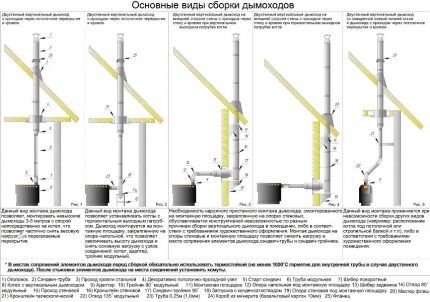

Elementer av modulære skorsteiner – komplett sett

Ved hjelp av modulære skorsteiner kan du lage røykutslippsruter av hvilken som helst design, lengde, med forskjellige forskyvninger, svinger og omkjøringsveier. For opprettelse av slike strukturer, så vel som for tilkobling av rørmoduler, deres feste og andre handlinger, er det et bredt spekter av komponentdeler. La oss liste dem:

1. Deflektor. Den er montert på skorsteinshodet for å beskytte pipen mot vind og nedbør. Det hjelper også med å optimalisere skorsteintrekk og øke effektiviteten til skorsteinen med omtrent 20%..
2. Klemme for tøyning. Den brukes til å fikse skorsteinen på en sikker måte, hvis høyde over taket på bygningen overstiger 1,2 meter. Gjør det mulig å designe skorsteiner i alle høyder. Den brukes også til å fikse eksterne skorsteiner, uavhengig av rørets høyde.
3. Skjørt. Den brukes til å tette delen av rørets utgang fra taket, beskytte tilkoblingen til taket og skorsteinen mot nedbør, så vel som til dekorative formål.
4. Takelement. Også kalt en walk-through på taket. Den brukes til å passere skorsteinen gjennom taket.
5. Klemmen er tilkoblet. Den brukes til pålitelig sammenføyning av modulære deler av skorsteinen med hverandre.
6. Flens. Den brukes til å beskytte og isolere brennbare materialer på stedene der skorsteinen grenser til dem.
7. Veggfeste. Brukes til å feste skorsteinrøret på vegger og overflater

Arbeidsforhold og drift av modulære skorsteiner

Modulære skorsteiner i rustfritt stål til peiser og ovner er designet for å fungere med alle typer drivstoff – flytende eller fast stoff. Slike rør kan brukes til å fjerne røykgasser med temperaturer opp til 500 ° C – 650 ° C. Den maksimalt tillatte temperaturen på kort sikt kan være 750 ° C – 1000 ° C. Hovedkretsen til det modulære røykrørsystemet er motstandsdyktig mot aggressive sure miljøer. Trykket inne i systemet er tillatt opptil 5000 Pa. Skorsteiner til peiser og ovner er konstruert for installasjon både inne og ute i bygninger, samt for rehabilitering av fungerende skorsteinskanaler og nyoppførte skorsteinsaksler. Egnet for bruk i alle værforhold og klimasoner i Russland fra Kaliningrad til Vladivostok, inkludert regionene i det fjerne nord.

Tekniske egenskaper ved stålskorsteiner

Diameterene på enkelveggede og dobbeltveggede skorsteiner varierer som regel fra 104 mm til 300 mm. I dobbeltveggede skorsteiner brukes ildfast basaltull av høy kvalitet, et lag som ligger mellom de ytre og indre konturene. Tykkelsen på varmeisoleringen er vanligvis 50 mm og 100 mm. For peiser og ovner i hjemmet anbefales det å bruke 50 mm isolasjon. Tykkelsen på stålveggene i skorsteinen er vanligvis 0,5 mm – 0,1 mm. For produksjon av skorsteiner til peiser og ovner brukes austenittiske stållegeringer av høylegering AISI 321 for den indre kretsen og AISI 304 for utsiden. I stålskorsteiner av høy kvalitet brukes et internt termisk kompensasjonssystem, som utelukker deformasjon av lineære elementer under naturlig temperaturutvidelse av metallet.

Det er verdt å merke seg at standardlagerprogrammet til de fleste produsenter av stålskorsteiner inkluderer en rekke rør med grunnleggende diametre og tykkelse på stål, isolasjon. Samtidig er det i dag ikke vanskelig å finne en produsent som lager skreddersydde skorsteiner av hvilken som helst diameter, tykkelse på isolasjon og stål. Ved bruk av en varmeapparat med ikke-standardiserte tekniske tilkoblingsparametere er det således mulig å bestille et rør med spesifikke egenskaper på individuell basis..

Maling av skorsteiner i rustfritt stål

Siden en peis eller komfyr ikke bare er en kilde til varme, men også fullverdige deltakere i hjemmet, tilbyr noen produsenter av stålskorsteiner designløsninger for design av skorsteiner. Skorsteinens ytre kontur for ovnen og peisen kan males i hvilken som helst farge i henhold til RAL- eller RR -paletten. Denne tjenesten åpner for store muligheter for forbrukere til å lage vakre interiørløsninger som involverer ikke bare en varmeenhet, men også en skorstein..

Hvordan velge

Det er vanskelig å entydig svare på spørsmålet om hvilken skorstein som skal velges. Det er en hovedregel her: valget av skorstein bør ikke i noe tilfelle være basert på kostnaden. I dette tilfellet er ikke dette det viktigste. Du må bygge på følgende ting:

• fra den valgte oppvarmingstypen;
• på hvilken type enhet du har valgt;
• om hvordan pipa skal installeres. Hvis du inviterer en spesialist til dette, er dette en ting, men hvis du stoler på din egen styrke, er det en helt annen, så bør arbeidet ligge på skulderen din;
• mye vil avhenge av intensiteten som varmesystemet ditt skal drives med.

Beregn alt og gi en riktig vurdering av din kunnskap og erfaring i skorsteinsarrangementet, og ta deretter ditt valg.

Hvilken peis er bedre

Valg av materiale for røykgassrøret bør være basert på de tekniske egenskapene til peisen og drivstoffet som den skal operere på:

• for peis med fast brensel er rør laget av murstein eller keramikk best;
• for gassmodeller kan koaksiale stålrør prioriteres.

Flere anbefalinger for valg av konstruksjonstype:

• Det er best å installere skorsteinen inne i huset, der driftsbelastningen på den minimeres. I tillegg vil denne løsningen tillate å generere varme fra skorsteinsakselen til nyttig energi for oppvarming av boligen. Imidlertid bør det forstås at dette er den mest tidkrevende prosessen og noen ganger ikke mulig under forholdene til en allerede konstruert bygning..
• Installasjon av en peis med en røykkrets som fører til gaten er mulig på ethvert byggetrinn og til og med etter at den er ferdig..
• Når skorsteinsakselen er plassert innvendig, er det best å tildele plass til den i midten av rommet eller på en av de indre veggene. Så mer varme vil bli lagret inne i rommet, og sannsynligheten for kondensdannelse inne i kretsen vil avta..
• Ved å velge en av frontveggene, bør du ta vare på grundig isolering av strukturen fra gatesiden. For dette blir enten murverket tykkere, eller det brukes spesielle ikke-brennbare materialer..
• Sylinderen er den mest optimale formen på skorsteinskanalen, og gir maksimalt trekk på grunn av strømningens spiralbevegelse. En lignende effekt er typisk for ovale, firkantede og rektangulære former, men med lavere hastighet. I tillegg vil sot uunngåelig samle seg i hjørnene, noe som ytterligere svekker trekkraften..

Det er flere måter å fjerne røret fra varmeren:

1. inne i bygningen
2. utenfor bygningen

For å analysere installasjonsmetodene, samt sammenligne fordeler og ulemper med begge installasjonsmetodene, tas en moderne modulær skorstein i rustfritt stål.

Forskjeller i utformingen av den eksterne og interne røykavgassrøret

Forskjellene mellom de to installasjonsmetodene ligger i plasseringen av røykavgassrøret. Så pipen, kjørt inne i bygningen, ligger inne i huset og går direkte fra varmeapparatet oppover – langs veggene i rommet og over: gjennom takplatene til andre eller tredje etasje og deretter gjennom loftsgulvene og taket på bygningen. Dermed stammer pipen fra punkt A – på grenrøret til oppvarmingsutstyret, og ender ved punkt B – på taket av huset. Den interne skorsteinen har som regel en strengt vertikal struktur. Men på grunn av særegenhetene ved utformingen og den tekniske planen for konstruksjonen, kan røykavgassruten ha forskjellige forskyvninger, svinger, svinger, omgåelser av bærende konstruksjoner.

Den eksterne skorsteinen stammer også fra varmeren, men hoveddelen er lagt langs husets ytre fasade. En liten del av begynnelsen av røret fra komfyren eller peisen ledes til en åpning i veggen, som fører direkte til gaten. Videre går røret strengt vertikalt langs bygningens fasadevegg og ender i den nødvendige høyden over taket. Ved installasjon av en ekstern skorstein er det også mulig med forskjellige forskyvninger, svinger og omkjøringer, hvis det kreves av særegenhetene ved konfigurasjonen og arrangementet av fasaden til bygningen, taket og bygningen som helhet..

Begge varianter av enheten for fjerningskanal for forbrenningsprodukter – i og utenfor bygningen – praktiseres aktivt i forstadskonstruksjoner, har sine egne fordeler, funksjoner og ulemper. Det skal legges til at disse to alternativene for ledning av skorstein brukes både til private boligbygg og til bygninger av bad og badstuer..

Designfunksjon ved den langbrennende ovnen

Av alle metallovnene er installasjoner med langvarig forbrenningsfunksjon (konveksjonsovner) stor etterspørsel og popularitet. Slike ovner er enkle å betjene og svært økonomiske. De er like godt egnet for små hus på landet, private etasjer, arbeidsbutikker, lagre, etc..

Hovedtrekkene til slike ovner inkluderer:

• Økt volum av brannboksen som kan romme en stor mengde ved.
• Deler brannboksen i to kamre som utfører forskjellige funksjoner. Gass brennes i den ene, veden ulmer i den andre.
• Tilstedeværelsen av en spesiell baffle inne i brannkassen, som forhindrer overløp av en åpen flamme inn i skorsteinen.

Selve forbrenningsprosessen er vesentlig forskjellig fra driften av en vanlig metallovn. Ved blir antent i den øvre delen av brannboksen, og det tilføres luft her. Strømningshastigheten reguleres av en klaff. Brannen sprer seg ned, og flammens intensitet kan ikke kalles sterk, prosessen ligner mer på ulming.

Når treet smelter, frigjøres også pyrolysegass, som beveger seg inn i et eget ovnskammer, blandes med luft og også brenner, noe som ytterligere øker effektiviteten til installasjonen.

Under driften av den lange brennende ovnen genereres mindre varme, slik at romtemperaturen kan holdes på samme nivå. Det forbrukes mye mindre ved, og forbrenningsproduktene som kommer inn i skorsteinen har en lav konsentrasjon av skadelige stoffer.

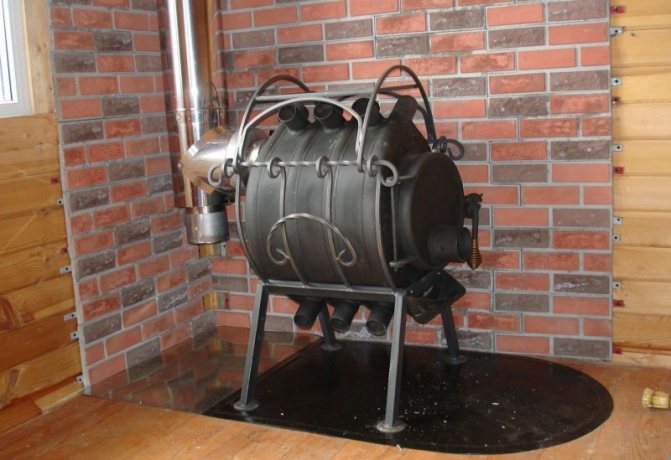

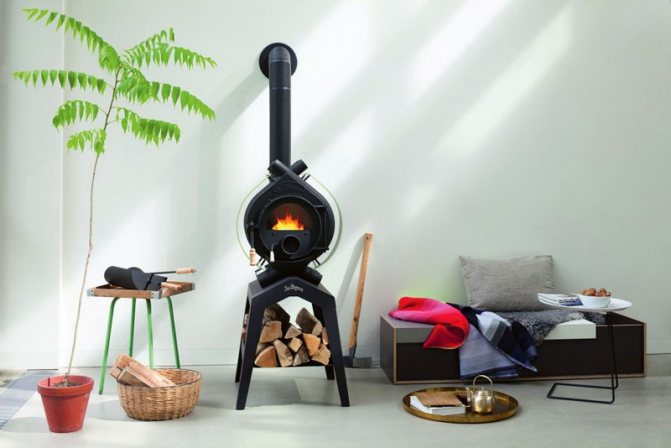

Buleryan komfyr: fordeler og ulemper

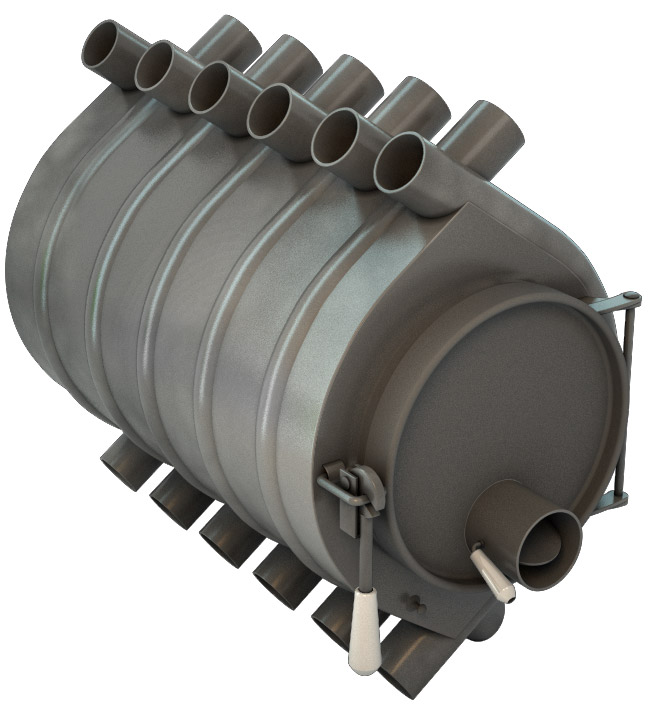

Buleryan (Bullerjan) – en av varianter av langbrennende ovner, som opererer på prinsippet om konveksjon.

Designet ble utviklet av den kanadiske oppfinneren Eric Darnell i 1975, hvoretter patentrettighetene ble kjøpt av tyske forretningsmenn som lanserte serieproduksjon av ovner under dette merket..

Ovnen kombinerer funksjonaliteten til en standard vedfyrt peis, luftvarmer og gassgenerator. Buleryan er i stand til å jobbe i to moduser:

• Tenning. Mer luft tilføres det brennende veden, noe som bidrar til rask forbrenning og raskere oppvarming av rommet.
• Forgassing. Oksygentilførselen er minimert. Veden ulmer gradvis, og rommet varmes opp saktere. I denne driftsmodusen vil ett bokmerke med ved være nok til 10-12 timers kontinuerlig arbeid..

Kraften til en slik ovn avhenger først og fremst av dens dimensjoner. Det kan være nok ikke bare for oppvarming av et privat hus, men også for store industribygninger, lagre.

Av manglene til Buleryan bemerker vi:

• Evne til å arbeide utelukkende på tre.
• Høyt innhold av sot i avgasser.
• Sot danner også kondens i skorsteinen fra en blanding av tjære, vann og sot. Etter en lang periode med inaktivitet vil en ubehagelig lukt være tilstede under forbrenning..
• Det vil ta litt erfaring å bruke ovnen på riktig måte..

Kriterier for valg av rør for røykgassutslipp

Når du bestemmer deg for hvilket rør som skal være i nærheten av peisen, må du først ta hensyn til delen. Valget av denne parameteren avhenger av typen enhet eller peis. Skorsteinen er utstyrt, med tanke på parametrene 140×140, 140×270, 270×270, som er multipler av dimensjonene til murverket.

Skorsteinens diameter må ikke være mindre enn denne parameteren ved kjelens utløp. Og han er i sin tur avhengig av enhetens type og kraft.

Åpningen til ventilasjonsstigerøret er plassert i nærheten av skorsteinstrukturen. I henhold til normene foreskrevet i SNiP, er en avtrekkshette installert for fyrrom, som er i stand til å gi tre ganger luftutskiftning i timen. For stuer med peis er ventilasjon tilstrekkelig, noe som skaper en dobbel verdi av denne parameteren. Den beste løsningen ville være å plassere skorsteinen omgitt av ventilasjonskanaler..

Blant andre kriterier, ved beregning av skorstein for peis, blir det tatt hensyn til typen drivstoff som brukes. Hvis den er flytende eller gassformet, bør veggtykkelsen være minst 0,6 millimeter. Når det er planlagt bruk av fast brensel, er den nødvendige veggtykkelsen på konstruksjonen 1 millimeter..

Når du plasserer en skorstein inne i en murstein, brukes enveggskomponenter. Hvis røykavgassstrukturen vil være plassert i huset eller utenfor bygningen separat, er det nødvendig å bruke isolerende materialer som sikrer brannsikkerhet. Når en peis i et trehus er planlagt oppvarmet med kull, velges skorsteiner med en isolasjonstykkelse på 50 til 100 millimeter..

Når du kjøper elementer for å arrangere avgassystemer av keramikk eller stål, må du ta hensyn til grensene for det tillatte temperaturregimet. Hvis du planlegger å bruke ved eller kull til peisen, kan du ikke bruke rør som er designet for en forbrenningstemperatur på opptil 250 ° C – de er utelukkende beregnet på gass- eller oljeenheter.

Når du velger skorstein, må du ta hensyn til følgende punkter: er det mulig å bruke den i ovner som opererer på fast brensel, og motstand mot mulig antennelse av aske ved en temperatur nær 1000 ° C.

Skorsteinen til kjelen skal se ut som en vertikalt arrangert homogen struktur. Høyden på peisen kan ikke være mindre enn 4-7 meter med et optimalt trekk på 10-20 Pa (mer detaljert: "Hva er høyden på skorsteinen over taket – regler og forskrifter").

I henhold til driftskravene må rengjøring av skorsteiner og kontroll over tilstanden utføres av skorstensfeierne minst 4 ganger i løpet av året..

Hvilket materiale er bedre og omtrentlig pris

Bare egenskapene til varmeutstyret og typen drivstoff bestemmer listen over materialer som er egnet for parametrene til varmekretsen. Personlig preferanse i denne saken er en litt utslett beslutning, med mindre vi snakker om å sammenligne tilsvarende, fra et teknisk synspunkt, materialer for rør. Men selv da er det bedre å foretrekke de som gir minst 10% sikkerhetsmargin for skorsteinen..

Beregning av nødvendig seksjon og høyde på røret

Hovedparametrene for effektiviteten til skorsteinskretsen – diameter og høyde.

For å bestemme tverrsnittet brukes følgende formel:

For beregninger, beregne den optimale skorsteinshøyden:

Den resulterende konturverdien må korrigeres hvis den ikke oppfyller de etablerte standardene:

1. Minste høyde – 5 meter.
2. Høyden på gruven over et flatt tak – ikke mindre enn 1,2 m.
3. Høyden på gruven over gaveltaket bestemmes av avstanden fra mønet:

• Hvis avstanden mellom rørutløpet og mønet ikke overstiger 1,5 m, stiger pipen til en høyde på minst 0,5 m.
• Hvis avstanden mellom to objekter er i området 1,5-3 m, må røykakselen ikke være lavere enn nivået på mønet.
• I en avstand på mer enn 3 m bestemmes minimumshøyden på skorsteinkanten av en linje målt i en vinkel på 10 ° fra mønet til horisontpunktet.



Basert på kraften til varmegeneratoren kan de nødvendige verdiene for kretsens høyde og diameter bestemmes ved hjelp av spesielle tabeller:

Valg av skorstein

En skorstein av feil størrelse for peis eller komfyr fører til brudd på luftsirkulasjonen og forårsaker uønskede konsekvenser: overdreven drivstofforbruk, røyk med karbonmonoksidgasser, høy sannsynlighet for brann, lav effektivitet på varmeenheten. For å eliminere dette må røret velges riktig..

Utformingen av moderne peisovner gir et hull for peisen og produksjonen av forbrenningsprodukter.

Avtrekkshullet er utstyrt med et rør. Hver komfyr har en annen skorsteindiameter. Under installasjonen er det viktig at rørstørrelsen er den samme som det eksisterende hullet på peisovnen..

Hvis ovnen har ikke-standardmål, velges diameteren på rørseksjonen til å være større enn delen av utløpsrøret. Designet vil sikre normal fjerning av forbrenningsprodukter.

For ikke å ta feil av valget, anbefales det å bli guidet av reglene for valg av røykutblåsningssystem:

1. Diameteren skal ikke være mindre enn utløpsrøret. Ellers vil forbrenningsproduktene ikke slippes ut utenfor..
2. Sørg for å lese produsentens instruksjoner.
3. Det er ikke verdt å øke rørdiameteren unødvendig. Et slikt behov oppstår bare når du installerer en ovn med en ikke-standard ovnstørrelse.

Når du velger en skorstein for en peisovn, må det tas hensyn til materialet den vil bli laget av. En murstein skorstein er et klassisk alternativ som har blitt installert siden antikken. Etter å ha besluttet å bygge av dette materialet, må det huskes at ikke alle typer murstein er beregnet på denne konstruksjonstypen: de fleste silikatmaterialer tåler ikke høye temperaturer og faller raskt sammen. Det er bedre å foretrekke modulære design. De er produsert ved hjelp av rør-i-rør-teknologien. Disse modellene er laget av rustfritt stål som tåler høye temperaturer..

Hvis temperaturen i varmesystemet ikke stiger over 300 C, er det tillatt å montere en skorstein fra et asbestrør. Imidlertid kan ikke produsenten garantere ideelle driftsforhold for ovnen..

Alternativ nr. 1 – tradisjonell murstein

Skorsteiner av fyret murstein har blitt laget i århundrer. Dette er tradisjonelle og godt studerte konstruksjoner for fjerning av røykgasser av profesjonelle komfyrprodusenter. Men de må gjøres samtidig med byggingen av boligen; for tungt murverk er det nødvendig å fylle ut et eget fundament.

Teglsteinen til skorsteinen til gassutstyr bør tas eksepsjonelt korpulent og godt brent, den porøse analogen er i stand til å føre gass som er farlig for mennesker

Blant fordelene med et murrør er høy brannsikkerhet, attraktivt utseende, studie av designet og ekstra varmeoverføring fra murverket. Og blant ulempene er de høye arbeidskostnadene, den store vekten og behovet for et fundament, samt den sterke grovheten i veggene.

Generelt er murverk et pålitelig og effektivt alternativ for å organisere en skorstein. Og de eksisterende ulempene kan lett omgås ved den banale installasjonen av rør i rustfritt stål inne i akselen. Stålforingen forhindrer tilstopping av sot og tar på seg noe av varmebelastningen, og beskytter dermed mursteinen og forlenger levetiden.

Skorsteinskanaler i murstein er hovedsakelig konstruert ved bruk av fast brensel. De er ordnet med vedlegg, dvs. installert på taket på ovnen, urfolk i form av et separat bygget vertikalt uttak, og vegg – plassert inne i den bærende veggen.

Når du bruker en metallinnsats med et rundt tverrsnitt innsatt inne i en murstein, kan den tjene som skorstein for gassoppvarming og matlagingsenheter.

Alternativ nr. 2 – Galvanisert og rustfritt stål

Galvanisert og rustfritt stål er motstandsdyktig mot korrosjon og aggressivt miljø som dannes når kondensat og ovngasser kombineres. De er lette og trenger ikke et ekstra fundament; pålitelige festemidler til veggen vil være nok for installasjon.

Stålskorsteiner til salgs finner du:

1. Envegget – uten varmeisoleringsmateriale.
2. Dobbeltskinnet – smørbrød med isolasjon mellom stålvegger.

Når du installerer en skorstein utenfor fasaden, må den isoleres, ellers vil varmetap og rikelig kondens negere alle fordelene med dette alternativet. Varmeisolasjon brukes i deler av skorsteinen som strekker seg utover taket og passerer gjennom et uoppvarmet loft.

På bekostning av komponenter vil en skorstein av rustfritt eller galvanisert stål være billigere enn murstein og keramiske motstykker.

Stålskorstein er en konstruktør laget av et sett med elementer som kan settes sammen på forskjellige måter og i forskjellige konfigurasjoner.

Røykgassrøret er satt sammen av:

• regn cap;
• tees;
• knær;
• innsatser med inspeksjonsluker;
• rette rør;
• kondensatoppsamlere.

Alt dette må enkelt monteres sammen ved å sette inn en seksjon i en annen og forsegle skjøtene med et varmebestandig tetningsmiddel. Disse skorsteinene er egnet for nesten alle typer ovner og drivstoff. Galvanisert og rustfritt stål tåler høye temperaturer og sot i flere tiår uten problemer.

Den glatte overflaten på stålveggene optimaliserer fjerning av forbrenningsprodukter, eliminerer opphopning av sot. Skorsteiner laget av stålrør er egnet for ovner med gass, flytende og fast brensel. Metallmoduler brukes til konstruksjon av en skorstein helt eller delvis med tilkobling til en mursteinskanal eller installasjon i form av et innsats

Alternativ nr. 3 – billig asbestsement

Rør laget av naturlig asbest med sement som bindemiddel begynte å bli mye brukt i vårt land under sovjettiden. De var billige, holdbare og produsert i store mengder. De ble hovedsakelig brukt i landbruket for landgjenvinning..

I utgangspunktet var asbest-sementrør ikke beregnet for installasjon av skorsteiner. De er for skjøre for dette og tåler ikke høye temperaturer. Spørsmålet om pris spiller imidlertid i mange tilfeller en viktig rolle. Hvis du har billig materiale tilgjengelig, må du definitivt bruke det og utjevne problemområder på en eller annen måte.

Asbestsement ved temperaturer over 300C kan ta fyr, derfor kan rør fra den bare installeres i den siste delen av skorsteinen og ikke i noen tilfelle rett ved ovnen

Asbestrør har et annet problem – ruheten i veggene fra innsiden. Etter hvert akkumuleres sot på dem, noe som kan ta fyr og ganske enkelt eksplodere. I tillegg, med konstant dannelse av kondensat inne fra en blanding av damp og forbrenningsoksider, begynner asbestsement å kollapse.

Dette materialet er billig, men bruken av det for å arrangere skorsteiner er forbundet med store farer. Disse rørene bør rengjøres oftere. Det er imidlertid umulig å lage et revisjonshull i dem, det må gis i området fra ovnen til asbestsement.

Røykanaler laget av asbest-sementrør er hovedsakelig laget i en pakket versjon. Prioriteten er den enkleste utformingen av enheten og det vertikale arrangementet av alle elementene. Hvis det er nødvendig å utføre en skråning, brukes rør laget av ikke-brennbare materialer.

Alternativ nr. 4 – eksotisk keramikk og betong

Keramiske skorsteiner kjennetegnes ved sin uovertrufne holdbarhet og høye pris. De er ikke redde for overoppheting, aggressivitet av sot og korrosjon. Disse rørene har veldig glatte vegger, slik at soten ikke engang henger med..

Under installasjonen monteres keramiske skorsteiner på samme måte som stål. Bare rundt dem dannes det fremdeles en eske med ekspandert leirebetong. Slike rør varmes praktisk talt ikke opp. Selv den lille delen av varmen som avgis av inert keramikk absorberes av de ekspanderte leirebetongveggene. En brann i et hus på grunn av brenning ut av en slik skorstein er tull..

Modulære skorsteiner laget av keramiske rør er pålitelige og holdbare, men de er praktisk talt ikke produsert på Russlands territorium, derfor har de en ganske høy pris.

Skorsteinens struktur av keramikk og ekspandert leirebetong veier mye mindre enn murverk av lignende formål. Men selv i dette tilfellet må du lage et eget lite fundament for henne..

En enda mer massiv monolitisk base må lages for en betongstein. Denne versjonen av røykfjerning brukes sjelden nettopp på grunn av kompleksiteten og arbeidskraften i å produsere strukturen. Det vil være nødvendig å installere forskalingen, og deretter vente på at betongløsningen herdes.

Andre parametere for valg av skorstein

I tilfelle den ligger separat både i huset og utenfor, er det viktig å bruke isolasjonsmaterialer som er i stand til å sikre brannsikkerhet på riktig nivå..

Når du velger tykkelsen på isolasjonen, bør to kriterier tas i betraktning:

1. Drivstoff egenskaper.
2. Kjennetegn ved materialet (brennbarhet eller brennbarhet), som ligger i nærheten av skorsteinen.

Hvis kull brukes til skorsteinen i et hus av tre, bør rørisolasjonen være fra 50 til 100 millimeter..

Når du monterer en skorstein, må du ikke glemme at den skal være en vertikal og homogen struktur (les: “Gjør-det-selv-skorstein for peis”). Du må rengjøre skorsteinen og kontrollere driften minst fire ganger i året (les: “Slik rengjør du skorsteinen – nyttige tips”).

Skorsteinsdiameter

Når du arrangerer en skorstein for peiser, er det nødvendig å velge riktig diameter. I instruksjonene for ovnen angir produsenten den nødvendige rørdiameteren. Vanligvis tilsvarer det fullt ut dimensjonene til utløpsrøret. I noen tilfeller er det ingen instruksjon, da må beregningene gjøres uavhengig.

For peisovner med åpen peis, er diameteren valgt med 1 til 10 (i forhold til størrelsen på brannkassen). I henhold til denne regelen utføres beregningen av den sylindriske konstruksjonstypen. Med kvadratalternativet utføres beregningen i et forhold på 1 til 1,5. Hvis varmeoverføringen til ovnen er lav, er minimumsseksjonparameteren 140X140 mm. Peisovner fra forskjellige produsenter suppleres med 20 cm skorsteiner, med en rektangulær kanalversjon – 270X140 mm.

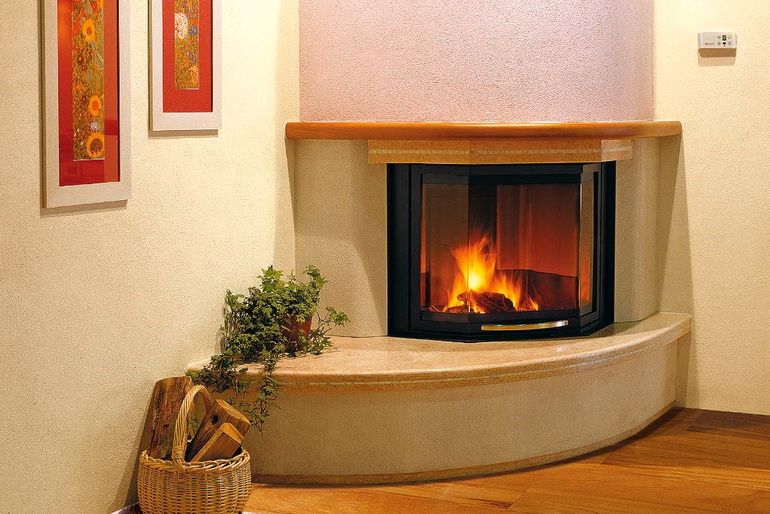

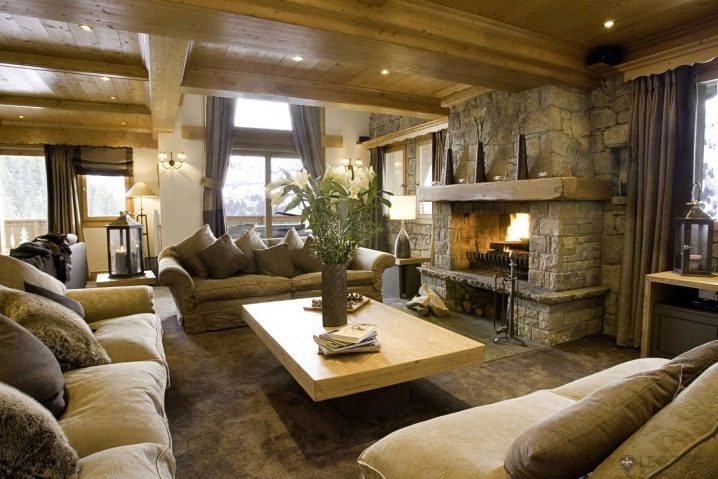

Vedfyrt peis

Denne varmeapparatet er en av de heteste. Med en gjennomsnittlig driftsmodus for en peis vil det dannes røyk ved utgangen med en temperatur på omtrent 300-500 ° C. Og hvis en åpen flamme kommer inn i skorsteinen, kan temperaturen på gassene i den nå 800 ° C.

I dette tilfellet må pipen tåle regelmessig og langvarig eksponering for temperaturer på 500 ° C og kortvarig eksponering for temperaturer i størrelsesorden 800-900 ° C. Det er også nødvendig å beskytte brennbare materialer hjemme mot brann..

I tillegg må pipen være i harmoni med peisen og det omkringliggende interiøret der den befinner seg. Keramiske skorsteiner med rustfritt eller betongmantel er best egnet for disse kravene..

Som et annet alternativ kan du vurdere en sandwichpipe laget av rustfritt stål. Her bør det tas særlig hensyn til materialet og tykkelsen på det indre røret. Materialet kan være austenittisk stål med en tykkelse på 0,5. 0,6 mm eller ferritstål med en tykkelse på minst 1 mm. Det er viktig at isolasjonen mellom de indre og ytre rørene er av høy kvalitet og tåler høye temperaturer, ikke sintrer over tid.

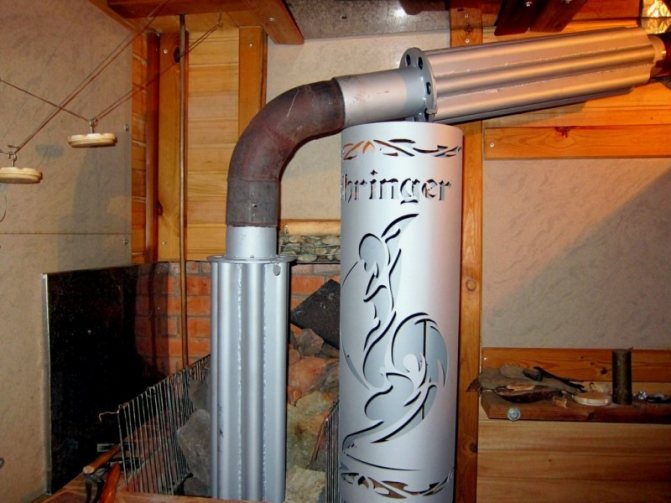

Vedfyrt badstueovn

I dette tilfellet tilsvarer skorsteinens spesifisitet skorsteinen for en vedfyrt peis. Men det er fortsatt en forskjell. I badekaret spiller ikke utformingen av røret noen rolle, men det kompakte arrangementet i damprommet er ekstremt viktig. Det vanligste etterbehandlingsmaterialet i badekaret er tre, så skorsteinen i badekaret må gi høy sikkerhet..

Den mest passende skorsteinen for en vedfyrt badstueovn er et keramisk rør foret med betong. Skorsteinen kan flislegges med salt eller natursteinfliser for å gi den ikke bare et vakkert utseende, men også medisinske egenskaper.

Hvis en keramisk skorstein ikke passer deg, bør du velge rustfritt stål. Og igjen, det er viktig å velge en skorstein med varmeisolasjon av høy kvalitet mellom de indre og ytre rørene..

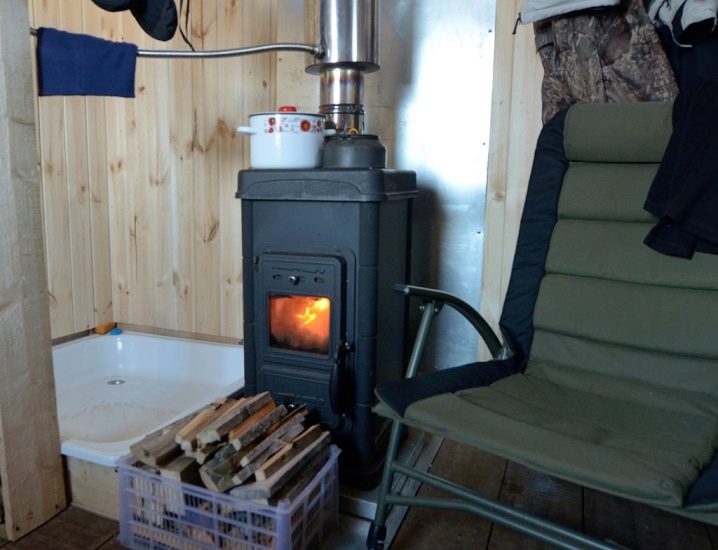

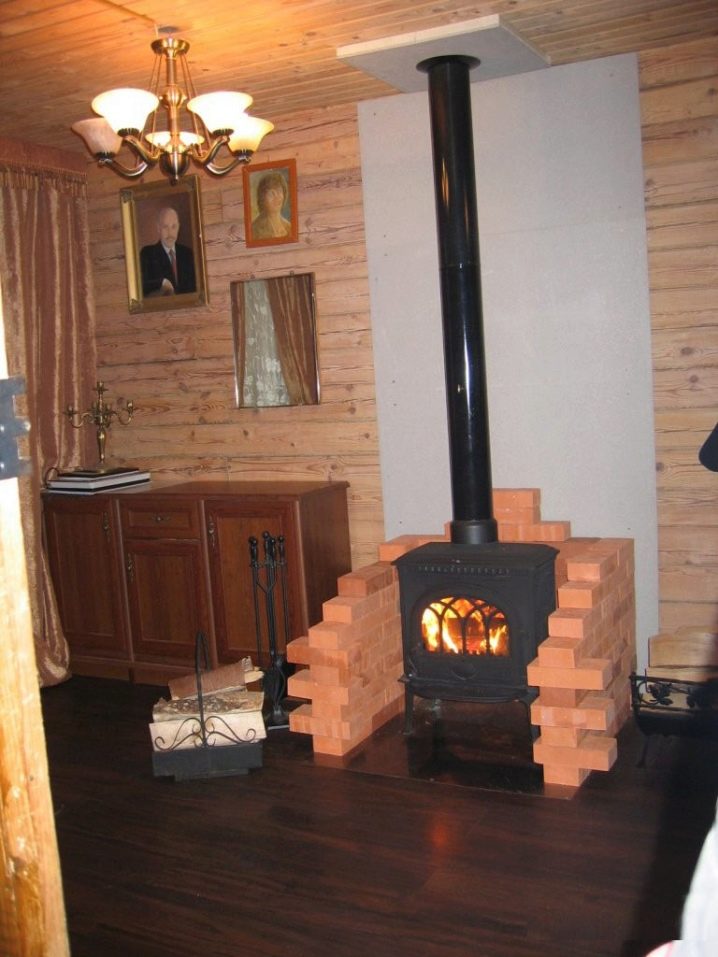

Vedovn

Det beste alternativet ville være et rør i rustfritt stål med en isolasjonstykkelse på 30-50 mm. Hvis ovnen har en “lang brennende” (ulmende) modus, er det bedre å velge en skorstein laget av austenittisk (syrefast) stål.

Fast brensel, pellet eller gasskjele

Alle moderne kjeler har en meget høy virkningsgrad: over 90%. På grunn av dette er temperaturen på utløpsgassene ekstremt lav. Derfor er det ingen krav til skorsteins varmebestandighet. En annen faktor er viktig her: fravær av kondens langs hele skorsteinen (eller minimumsmengden).

Jo varmere luft, desto mer fuktighet kan den holde i seg selv. Og når temperaturen synker, blir overflødig fuktighet fortrengt i form av kondens. Dette er nøyaktig prosessen som finner sted i skorsteinen: Når den varme gassen beveger seg gjennom den, reduseres temperaturen. Hvis det er -20 ° C ute og skorsteinen legges fra utsiden av huset, skjer temperaturfallet veldig intensivt. Som et resultat frigjøres rikelig fuktighet på skorsteinens vegger. Under forbrenning av diesel eller gass reagerer nitrogen, karbon og svovel i dem med vann og danner konsentrerte syrer: salpetersyre, karbon og svovelsyre. Hvis skorsteinen er laget av materialer som kan absorbere fuktighet – for eksempel murstein eller chamotte, vil den under påvirkning av aggressive syrer raskt falle sammen og til slutt mislykkes..

Derfor er det nødvendig for kjeler å bruke skorsteiner som er svært motstandsdyktige mot aggressive syrer og fuktighet. Det kan være keramisk eller austenittisk (syrefast) rustfritt stål.

Typiske feil for nybegynnere og selvlærte

I første omgang blant tilsynene – feil høyde på skorsteinen. Et for høyt alternativ skaper overdreven trekk, noe som øker sannsynligheten for å velte og trekke røyk tilbake til brennkammeret og rommet med komfyren. 5-6 meter regnes som optimalt, men mye avhenger her av størrelsen på brennkammeret og konfigurasjonen av skorsteinen.

En konstant luftstrøm inn i brannkassen er en obligatorisk garanti for godt trekk i pipen, og derfor er det så viktig å utstyre ventilasjon av høy kvalitet i et rom med peis eller komfyr.

Overkjøling av skorsteinen og overdreven oppvarming som følge av intensiv forbrenning av drivstoff i ovnen må ikke tillates. Alt skal være i moderate mengder, ellers kan røret sprekke. For å gjøre det lettere for deg selv å identifisere disse sprekkene, bør skorsteinsdelen på loftet kalkes. Alle sotstreker vil være synlige på en hvit bakgrunn.

Ofte, når du installerer en skorstein, glemmer nybegynnere å sørge for kondensdrenering. For å gjøre dette må du lage en spesiell samling og sette inn luker for inspeksjon i røret. Feil gjøres i valg av stålkvalitet.

Ved vanlig brenning av tre, gass eller kull i en peis eller varmekjele, varmes pipen opp til 500-600 ° C. Imidlertid kan temperaturen på røykene, om enn i kort tid, stige til 1000 ° C. På samme tid, etter noen få meter fra brannkassen, avkjøles de til 200-300 grader og utgjør ikke en trussel mot pipen.

Men den første meterseksjonen fra kjelen har tid til å varme opp veldig. Stålet må være varmebestandig og tåle disse belastningene. Og isolasjonen av stålrøret bør gjøres bare et par meter fra brannkassen for å forhindre overoppheting av dette segmentet av skorsteinen.

For å øke brannsikkerheten gjøres passasjer gjennom tak og vegger gjennom spesielle ikke-brennbare innsatser, direkte kontakt med varme rør og brannfarlige byggematerialer er uakseptabelt

Når du legger murstein av en uerfaren mester, er vertikal forskyvning av radene i forhold til hverandre ofte tillatt. Når man bygger vegger, er dette tillatt, men for skorstein er det helt uakseptabelt. Dette reduserer effektiviteten til røykrøret, ettersom strømningsturbulens og sotavsetninger på veggene begynner å danne seg i det, noe som vil kreve rengjøring over tid. Og hvordan du gjør det riktig, kan du lese i dette materialet..

Fundamentet under skorsteinen i mur må være ekstremt pålitelig, ellers kan røret føre til siden med påfølgende delvis eller fullstendig ødeleggelse. Og hvis røykuttak er gjort for en gasskjele, er det bedre å utelukke en murstein. Det nedbrytes raskt av det alkaliske miljøet som dannes under forbrenning av naturgass..

Gjør det selv eller bestill

Ved første øyekast er det ikke noe komplisert i å installere en skorstein med egne hender, men dette er ikke helt sant. Først og fremst må det huskes at strukturen må være helt trygg, noe som betyr at den må være sterk, forseglet og med god trekkraft. Og dette vil kreve fra “komfyrmakeren” minst passende kunnskap og grundighet, maksimalt – viss erfaring og ferdigheter.

På den annen side er det ikke den mest rimelige beslutningen å overlate en slik ansvarlig jobb til en byggherre, hvis profesjonalitet og samvittighetsfullhet du tviler på. Tross alt kan dårlig utført arbeid i fremtiden bli til brann eller karbonmonoksidforgiftning..

Derfor bør preferanse bare gis til pålitelige byggefirmaer eller å påta seg jobben selv.

Men for uavhengig implementering av prosjektet må du gjøre alt du kan:

• studere en rekke byggekoder og teknisk informasjon om varmeren;
• gjøre de nødvendige beregningene;
• utføre konstruksjon og installasjon på en systematisk måte, ofte over lang tid og med stor omhu.

Slik plasserer du røykrøret riktig

Skorsteiner etter beliggenhetstype er delt inn i:

• montert – installert over varmeenheten og faktisk er den vertikale fortsettelsen;
• frittstående (urfolk) – røykrøret er plassert vertikalt til siden av enheten, et eget fundament er bygget under det;
• veggkanaler – pipen er designet i husets vegg.

Skorsteinen kan ledes ut gjennom veggen, dette kan gjøres selv i en allerede konstruert bygning

I forhold til bygningen kan skorsteins plassering være som følger:

1. Utenfor. Dens fordeler: enkel installasjon både i et nytt hus og i et tidligere bygget; tjenestetilgjengelighet.

Ulemper med utendørs beliggenhet: skorsteinen trenger obligatorisk isolasjon, organisering av tetthet i passasjen gjennom veggen. Det er ganske vanskelig å gi skorsteinen et estetisk utseende når den er plassert utenfor; det vil uunngåelig stige over vindnivået tilbake.

1. Innvendig. Fordeler: det interne arrangementet gir godt trekk, skorsteinen kan være så vertikal som mulig.

Ulemper med den interne plasseringen: tilleggsarbeid under passasjen av røykkanalen gjennom mellomgulvet og takhimlinger, meget nøye overholdelse av brannsikkerhetstiltak i disse områdene. En slik skorstein vil også oppta det brukbare området i rommet..

Hvordan er skorsteinen for peisen

Montering og installasjon av skorsteinen utføres individuelt i hvert tilfelle. Nyansene for å bygge en skorstein vil være forskjellige for alle materialer:

1. Avgasskonstruksjoner for murstein skal være plassert på fundamentet, det er viktig å observere riktig utforming av radene med murverk. Sammensetningen av løsningen er viktig. For slike strukturer trenger du en mopp, et hode, noen ganger en skorstein.
2. Keramiske skorsteiner krever også et fundament. Riktig installasjon er bare mulig når alle modulelementene er sikret så sikkert som mulig. For skorsteiner laget av keramikk kreves et formet element – revisjon med en tee.
3. Sandwichskorsteiner i rustfritt stål monteres ved hjelp av braketter. For å sikre kanalens vertikale skråning, brukes bøyninger. Når du organiserer passasjer gjennom taket eller gulvene, er det også nødvendig med et hode og en skorstein..

Mellom skorstein og brennbare konstruksjoner må det være et ikke-brennbart snitt fylt med basaltull. Avstanden mellom overflaten på røykrøret og takene er minst 13 cm for rør-i-rør-konstruksjoner og minst 25 cm for enkeltslanger. Murstein, i stedet for ikke-brennbar kutting, kan ha en fortykning på opptil 38 cm (ca. en og en halv murstein).

Montering av skorsteinen må utføres i samsvar med aksepterte regler og standarder.

Overholdelse av vertikale toleranser er også et viktig tema. Den beste trekkraften er et vertikalt rør, og et stort antall skrå eller horisontale seksjoner forverrer trekkraften. Hvis skorsteinen ikke kan gjøres rett, gjøres den vertikale forskyvningen ved hjelp av skrå deler. Å koble en peis til en skorstein krever en horisontal seksjon, men lengden er strengt begrenset til 1 meter. Summen av alle seksjoner med en forskyvning fra den vertikale aksen langs hele lengden bør ikke være mer enn 2 m.

Å bygge en BBQ skorstein

I et landsted kan det oppstå et spørsmål med konstruksjonen, valg av materialer og størrelse for pipen, ikke bare for peisen, men også for grillen. Konstruksjonen av en skorstein må nødvendigvis være gjennomtenkt, det første trinnet vil alltid være en tegning av planen på papir.

Viktig! Du kan bare begynne å bygge en skorstein for en grill når mørtelen på hoveddelen av strukturen er helt herdet..

Den enkleste løsningen for å bygge en grillpipe er å bruke sementmørtel og forsterkende metallstenger. Skorsteinrammen er bøyd og deretter sveiset av metallstenger. Metallrammen er sementert, viklet inn i et nett. Løsningen påføres stengene fra innsiden og utsiden. Etter at sementmørtelen er herdet, trekkes skorsteinen fra innsiden med ildfast leire. Buen dannes etter at løsningen har herdet i skorsteinen; det kreves en mal av kryssfiner for den.

Tørketiden til sementmørtelen som brukes ved bygging av en grill og en skorstein for den er 3-4 dager. Fram til denne tiden er det umulig å tenne en brann i ovnen, ellers vil veggene i strukturen sprekke og grillen være uegnet for videre bruk..

Spørsmålet om hvordan du lager en skorstein for en peis, avgjøres under hensyntagen til alle kravene til teknologi og sikkerhet. Hvis de blir krenket, er ikke bare peisens effektivitet truet, men også den vitale aktiviteten til alle mennesker i det oppvarmede rommet. Derfor er det beste alternativet for de som ikke har riktig erfaring med bygging av slike strukturer å kontakte spesialistene som har blitt bevist i denne saken..

Skorsteindesign i de første stadiene av konstruksjon eller installasjon i et allerede ferdig hus?

Viktig! For å unngå ekstra kostnader for penger og tid, samt for å oppnå den høyeste kvaliteten på røykruten, anbefales det å legge ildstedet og røykkanalen i den konstruksjonen av huset i de første byggetrinnene..

Ordningen med røykkanalen, utviklet før byggingen av hovedrammen og husets strukturer, lar deg overholde alle nødvendige brann- og driftssikkerhetsstandarder, velge det mest passende stedet for komfyren eller peisen, og også umiddelbart beregne alle kostnader og handlinger for ledningen til røykavgassruten. Dessverre er oftest peisen, komfyren, kjelen og skorsteinen installert etter at huset eller badekaret er bygget. Dette medfører betydelige risikoer og helt unødvendige kostnader..

La oss liste de viktigste ulempene med denne tilnærmingen:

• behovet for å ombygge mange strukturer i huset
• behovet for å demontere nybygde sperrer og gulv
• behovet for å kutte membraner, dampsperre hjemme
• behovet for å lage de nødvendige hullene i veggene, i gulv og tak, på taket
• ofte: behovet for å utvikle utformingen av en røykledning basert på en allerede eksisterende layout, noe som medfører hyppige svinger av skorsteinen, noe som øker kostnadene og reduserer effektiviteten
• behovet for å demontere noen strukturer
• behovet for nytt reparasjonsarbeid på steder for analysering av strukturer og brudd på integriteten til vegger, gulv
• ofte: manglende evne til å fullt ut implementere samsvar med alle brannsikkerhetsstandarder på grunn av særegenhetene til den allerede ferdige utformingen og støttestrukturer, noe som medfører risiko for brann i fremtiden

Ved å lage en plan for passering av røret fra varmeren til takryggen i de innledende byggetrinnene, kan du installere en røykeevakueringsrute under byggingen av de støttende og tilhørende konstruksjonene i bygningen. Denne tilnærmingen reduserer kostnadene betydelig, og lar deg også installere varmeutstyr og skorstein i samsvar med alle brannsikkerhetsstandarder og krav..

Ekstern og intern skorstein: gjør det selv eller ved hjelp av fagfolk?

På nettverket kan du finne mange ordninger for tilkobling av eksterne og interne rør, deres strukturer og metoder for festing. Men å montere en skorstein med egne hender er alltid en stor risiko. Siden saken gjelder brannsikkerhet, eiendomssikkerhet, liv og helse for beboerne i huset, anbefales det å bruke tjenestene til pålitelige spesialister..

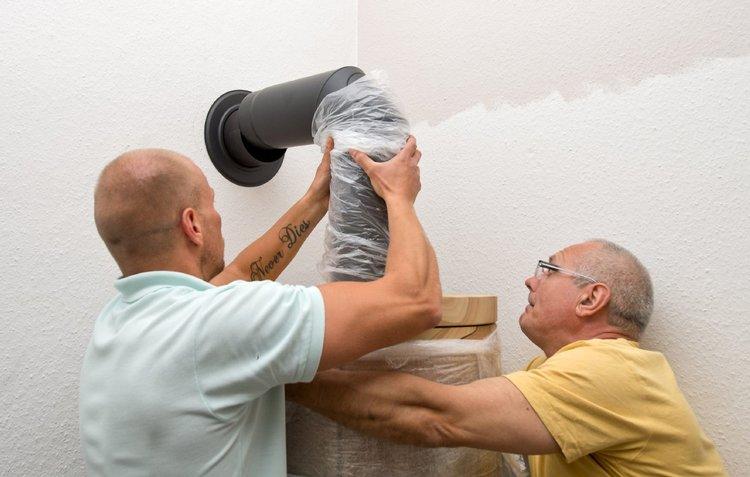

Installasjonsarbeid av fagfolk har følgende fordeler:

• utarbeidelse av en arbeidsplan som tar hensyn til alle de tekniske egenskapene til strukturen
• garanti for det utførte arbeidet
• garanti for montering og installasjon av høy kvalitet
• garanti for overholdelse av alle nødvendige standarder, inkludert de som er fastsatt ved lov
• tar hensyn til alle nyanser og funksjoner i røykavgasssystemet
• høy effektivitet i arbeidet
• brannsikkerhetsgaranti

Lage og installere en skorstein med egne hender

Etter å ha bestemt deg for å lage en skorstein med egne hender, bør du først og fremst:

• bestemme materialet som strukturen skal lages av;
• fullfør en tegning og et diagram over den fremtidige strukturen;
• beregne dimensjonene.

Det er ingen universell konstruksjonsordning for en røykavgassstruktur; den vil være individuell for hver skorstein, fordi avhenger av en rekke faktorer:

• funksjonene i rommet der peisen er planlagt installert, og strukturen som helhet;
• type varmeapparat;
• typen drivstoff som brukes;
• valgt byggemateriale (termisk ekspansjonskoeffisient).

Uavhengig av de ovennevnte aspektene, må arbeidet utføres i henhold til byggekoder, brannsikkerhetskrav og anbefalinger fra produsenter av varmeutstyr.

Installasjonsfunksjoner

• Installasjonen utføres fra bunn til topp.
• Monteringen av en modulær rørledning utføres ved å sette ett rør inn i et annet, skjøtene behandles i tillegg med et ildfast tetningsmiddel og festes med klemmer.
• Rørledningen er festet til støttestrukturen med spesielle braketter hver 2. meter, for å unngå nedbøyninger og innsnevringer.
• I områdene overlapping og “takpai” må forbindelsessømmer ikke plasseres. I tillegg utføres det såkalte “brannskåret” på 150 eller 300 mm her for henholdsvis rør med og uten isolasjon..
• Hvis taket er klassifisert som brennbart, monteres en gnistavleder av metallnett med 5 × 5 mm hull på røret..
• Vegger rundt skorsteinsakselen må være foret med brannsikkert materiale (klinker, fliser eller jernplater).
• Med et horisontalt utløp av konturen gjennom veggen, er revisjons- og rengjøringsmoduler installert i dem.
• For å forhindre at nedbør og rusk kommer inn, installeres værbiler og avbøyere på toppen av røret.

Hvilke materialer er bedre å lage

I utgangspunktet er valg av materiale basert på typen peis som brukes og først da på eierens estetikk og personlige preferanser.

• Skorstein av murstein anbefales kun for bruk med fast drivstoffutstyr.
• Symbiosen til en murstein og en gasspeis er ikke den beste løsningen, fordi temperaturen på de bearbeidede forbrenningsproduktene i gassapparater er ganske lav. Dette fører til dannelse av en stor mengde kondensat, som, ved å inngå en kjemisk binding med forbrenningsproduktene, ødelegger mursteinsstrukturen. Det samme gjelder flytende drivstoff, pyrolyse (gassgenerator) eller pellet (automatisert fast brensel) peis..

Hvis murverk er en forutsetning for deg, bør du lage en hylse (foring) av skorsteinen, dvs. installer et ett-lags rustfritt stålrør inni, som er motstandsdyktig mot sure omgivelser. Fordelen med metallforingen er at den kan settes inn i skorsteinen selv etter at byggearbeidet er fullført eller under gjenoppbyggingen av en gammel gruve. I dette tilfellet må det være en avstand mellom veggen og stålforingen.

På en lapp! Fôr er en utmerket løsning selv i tilfeller der kanalen ikke er rett eller har ikke-standardmål.

• Når du stopper valget på en jernskorstein, bør du ta hensyn til brannmotstandskoeffisienten når du arbeider med forskjellige typer drivstoff. Så for kullpeiser er det bedre å bruke stålkvalitet AISI 310/309 med en driftstemperatur på opptil 1000⁰C, for vedfyring – AISI 430/439 (opptil 900⁰C), for gasspeiser – AISI 321 (opptil 700⁰C).

plassering

Skorsteinsdesign er montert (installert på toppen av peisen og forlenger den vertikalt), radikal, det vil si at den står separat, når den vertikale skorsteinskanalen med et forskjøvet sted fra peisen er på en separat base, og vegg, med en skorsteinskanal som passerer inne i bygningen.

Tilfeller der skorsteinen kan være dyrere enn selve peisen:

• hvis brannkassen er enkel, og skorsteinssystemet er av det mest moderne og pålitelige. For eksempel keramisk skorstein og peisinnsats "økonomi" klasse;

• hvis peisen er en komfyr eller peis, og pipen er laget av rustfritt stål, og til og med isolasjon er mer enn 10 meter høy;

• hvis den gamle skorsteinskanalen blir omgjort til et moderne varmesystem (foring eller til og med en ny skorstein);

• hvis de prøver å ordne en peis i et hus der skorsteinen ikke var planlagt i det hele tatt;

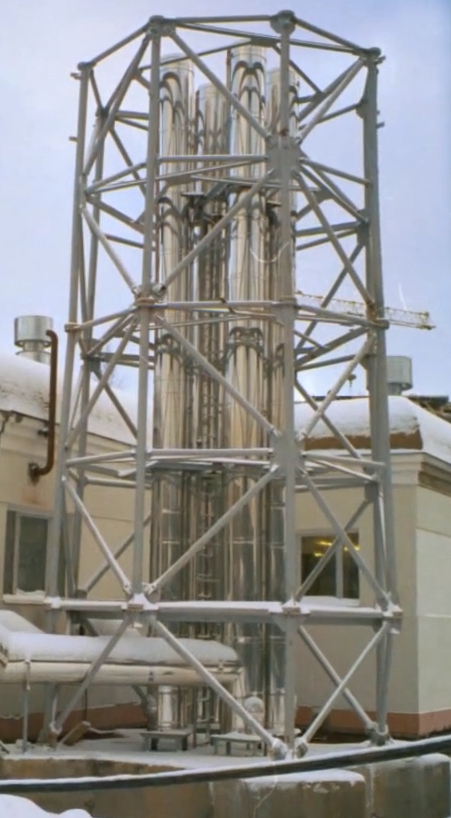

• hvis det blir besluttet å bygge en frittstående moderne skorstein fra utsiden av huset;

• hvis det er besluttet å bygge en peis i en toppleilighet eller i toppetasjen i et høyhus.

Tegning og diagrammer

Diagram over en metall sandwich sandwich skorstein enhet:

Tegning av et tradisjonelt skorsteinsaksel i murstein:

Diagram over en murstein med skorstein i stål / keramikk:

Design og dimensjoner

Takket være utformingen er skorsteinen en installasjon i veggen i en vertikal kanal, hvis høyde fra risten til munnen er minst 5 meter. I dette tilfellet er en liten vertikal avvik tillatt. Hvis pipen er for høy, blir trekket for høyt og drivstoffet brenner for raskt, og dette vil påvirke peisens termiske effektivitet negativt..

I tilfelle et kne er utstyrt med skorsteinsdesign, er det også installert en tee, ellers må den demonteres helt for å rengjøre skorsteinen.

Hver gang beregningen av utformingen av hele enheten vil avhenge av en bestemt peis og en bestemt bygning, og har derfor individuelle parametere:

• rørdiameter og lengde;
• høyder og deler av esken;
• peiskraft og produsentens instruksjoner;
• antall og tilgjengelighet av komponenter;
• monteringsmetoder for hele enheten;
• termisk beskyttelse og brannslukking;
• bruk av gangveier knyttet til tak og tak;
• høyder over taket og plassering av hodet i forhold til takryggen;
• formen på munnen i kanalen og plasseringen av kanalene for røyk og ventilasjon i fellesakselen;
• trekkraft i kanalen og noen problematiske elementer i hele strukturen, samt betingelsene for driften.

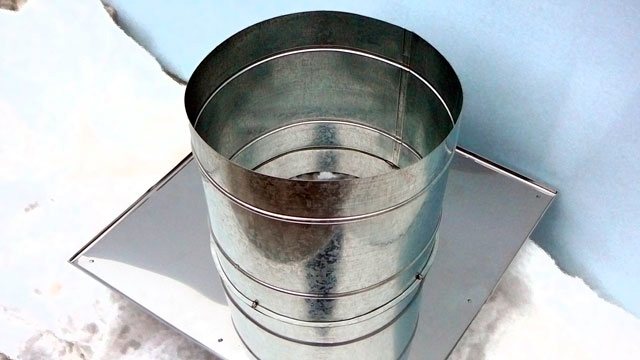

Peis gjennom loftet og taket

For å passere en selvbygd skorstein for peis gjennom taket så trygt som mulig, må du legge ut lo. Tykkelsen på veggene må være lik minst en murstein plassert i lengde. I dette tilfellet utføres utvidelsen i etapper, og skiftes med hver rad med ¼.

Noen ganger, i stedet for det klassiske karet i den fortykkede delen, brukes en betongboks, fylt med småstein med sand eller ekspandert leire og installert rundt pipen. Dette alternativet er enklere å utføre:

• Utstyr først treforskalingen på en slik måte at den stiger 7-10 cm over taket, den må sikres sikrere og sørge for at det ikke er hull
• Innvendig er platene dekket med en løsning av sand og leire, slik at forskalingen lett kan demonteres etter at betongblandingen har herdet
• Deretter utføres forsterkning, og kobler stengene og murverket stivt til hverandre
• Det tilberedes en løsning bestående av høy kvalitet sement, sand og et valgt fyllstoff, grundig blandet og hellet, helt skjulende armeringsstenger
• Etter tørking demonteres forskalingen
• Overflatene skal vise seg å være glatte, slik at det er mulig å legge lo med mur uten problemer.

For maksimalt å beskytte strukturen i taket, som ikke skal berøre skorsteinene for ovner og peiser, er det nødvendig å lage en stålkant rundt hullets omkrets og legge glassull fuktet i leireløsning i gapet som dannes. Det anbefales også å legge isolasjonen til sidene og fjerne opptil 20-30 cm.

En lav temperatur settes på loftet i fyringssesongen. For å eliminere den store forskjellen i og utenfor skorsteinen, anbefales det å pakke stigerøret med ikke-brennbar isolasjon.

Det vanskeligste stadiet av instruksjonene om hvordan du bygger en skorstein for en peis er fullført. Etter å ha nådd taket, må du gå videre til neste trinn – arrangementet av oteren. Røret utvides som når du legger lo, men bare litt. I dette tilfellet, langs omkretsen, er det nødvendig å installere et galvanisert metallhus med en liten hylle på taket, som er dekket med myk vanntetting og et tak.

Hvilke parametere må beregnes?

For beregningen må du bestemme følgende parametere:

1. Lengde. Først av alt må du være sikker på å bestemme maksimal høyde på bygningen, hvor mange meter til takryggen på stedet der det fremtidige røret skal gå ut. Fordi noen av de viktigste egenskapene til det fremtidige systemet vil avhenge av lengden. Tenk på at for høye kanaler ganske enkelt vil “spise opp” trekket, som et resultat vil det komme til varmekilden med en lavere hastighet, noe som betyr at ovnen din vil brenne mye verre. I tillegg er skorsteiner som er for lave i forhold til taket “skumle”, flere detaljer vil bli gitt nedenfor..
2. Skorsteinens diameter (snitt). Når det gjelder denne parameteren, her er det nødvendig å ikke ta hensyn til dimensjonene i seg selv, men selve rørets opprinnelige form. Ikke glem en viktig betingelse, hvis du vil få et skorsteinssystem av høy kvalitet som fungerer i henhold til alle reglene, må røret være sylindrisk. Det vil si at du skal gjøre veggene runde slik at sot og sot blir mindre beholdt i kanalen. Dermed frastøter du øyeblikket for rengjøring av kanalene. Når det gjelder størrelsen (diameteren), må den velges basert på delen av hovedutløpsrøret til ovnen eller kjelen. Det anbefales ikke å bruke rør med en diameter større eller mindre enn grenrøret. Stor sannsynlighet for trykkavlastning.

Hvordan beregne parametrene til skorsteinen?

Som allerede beskrevet ovenfor, må du vite visse parametere. Hvis de to hovedparametrene er høyde og seksjon, er det en indikator til som må tas i betraktning uten feil. Dette er egenskapene til selve varmeutstyret.

Det er flere beregningsformer, delt inn i:

• Nøyaktig.
• Tilnærmet.
• Automatisk.

Ved den første er det nødvendig å forstå at det er nødvendig å ta hensyn til mange faktorer, blant annet gasstemperaturindikatorene, separasjonshastigheten, høyden og hastigheten som forbrenningen vil skje, av dette eller det drivstoffet. Disse verdiene må byttes inn i en spesiell formel, en detaljert beregning vil bli gitt på slutten av artikkelen.

Når det gjelder den omtrentlige beregningen, blir indikatorene for størrelsen på brennkammeret tatt i betraktning her. For eksempel vil vi gi den klassiske størrelsen på et konvensjonelt kammer i en ovn eller kjele – dette er dimensjoner innenfor området 500 x 400 mm. Substitusjonssystemet brukes, det vil si 1:10. For runde kanaler vil diameteren være 180 – 190 mm.

Den tredje beregningstypen er bruk av spesielle kalkulatorer. Som regel gir de mer nøyaktige data, men du må kjenne flere innledende parametere. Grovt sett – dette er den samme første tellemetoden, men den utføres allerede ved hjelp av en datamaskin..

Bestemmelse av skorsteinshøyde

Vi vet allerede at systemets ytelse avhenger av en slik parameter. Husk derfor at gjennomsnittlig høyde ifølge SNiP bør være 5 meter, men ikke mer enn 7 meter. Med en kortere lengde vil naturlig trekkraft ikke dannes i tilstrekkelige mengder. Følg de beskrevne reglene når du beregner:

• Fra basen til det høyeste punktet mer enn 5 meter.
• Utgangen til det flate taket er markert med høyden på rørhodet med 500 mm.
• Ved oppføring på et skråtak, tre meter til mønet, bør pipen, når du tegner en visuell linje, plasseres i en 10 graders vinkel. Jo mindre avstanden til mønet er, desto større er graden.

Diagrammet viser riktige skorsteinshøyder i forhold til forskjellige taktyper.

Bestemmelse av delen av røykkanalen

For ikke å bruke kompleks geometrisk beregning, anbefaler vi at du tar hensyn til anbefalinger fra spesialister. Så pipens diameter må oppfylle følgende kriterier:

• Hvis effekten ikke overstiger 3,5 kW, er en diameter på 0,14 cm tilstrekkelig.
• Effekt opp til 5 kW tilsvarer en diameter på 0,20 cm.
• Kraft opptil 7 kW, lik en rørdel på 0,27 – 0,30 cm.

Hvis du har et ønske om å beregne tverrsnittet mer nøyaktig, kan du bruke parametere som drivstofftype, forbrenningshastighet, trykkhastighet, høyde, passasjehastighet gjennom røret..

Vi beregner den optimale skyvekraften

Denne operasjonen utføres for å kontrollere beregningene av optimal høyde og seksjon av skorsteinen. Denne beregningen kan utføres ved hjelp av 2 formler. Vi vil gi den grunnleggende, men komplekse, i dette kapitlet, og vi vil gi den grunnleggende, enkle formelen når vi utfører en prøveberegning av dataene:

hvor:

• C er en konstant koeffisient lik 0,034 for vedovner;
• bokstaven “a” – verdien av atmosfæretrykk. Verdien av det naturlige trykket i skorsteinen er 4 Pa;
• skorsteinshøyde er angitt med bokstaven “h”.
• T0 er gjennomsnittlig nivå av atmosfæriske temperaturer;
• Ti – mengden oppvarming av avgasser når de kommer ut av røret.

Selvberegningsmetodikk

Hvordan uavhengig beregne høyden på røykkanalen, for dette må du utføre en beregning ved hjelp av formelen:

, hvor:

• “A” – klimatiske og værforhold i regionen. For nord er denne koeffisienten 160. Verdien i andre områder finnes på Internett;
• “Mi” – massen av gasser som passerer gjennom skorsteinen i en viss tid. Denne verdien finnes i dokumentasjonen for varmeapparatet ditt.
• “F” er bosettingstid for aske og annet avfall på veggene i skorsteinen. For vedovner er koeffisienten 25, for elektriske enheter – 1;
• “Spdki”, “Sphi” – nivået av konsentrasjon av stoffer i eksosgassen;
• “V” – nivået på volumet av eksosgasser;
• “T” er temperaturforskjellen mellom luften som kommer fra atmosfæren og eksosgassene.

Viktig! Selvberegning vil kreve å finne et stort antall mengder og utføre komplekse beregninger. Derfor anbefaler vi å kontakte fagfolk.

Størrelsesberegning

Ved konstruksjonsberegninger bestemmes nødvendig seksjon og høyde på rørene. Dette tar hensyn til:

• peis makt;
• drivstoff type;
• dens plassering;
• klimatiske trekk i regionen.



Når det oppnådde resultatet er under husets høyde, justeres det oppover, med hensyn til forskriftsmessige standarder for høyden (minst 5 meter) og det nødvendige høyden over taket.

I tillegg bør du følge følgende anbefalinger:

• diameteren på røykrøret må være lik diameteren på peisutløpet;
• diameteren på skorsteinsakselen med samtidig tilkobling av to enheter til den beregnes for hver separat og oppsummeres;
• ved avrunding til en sving bør radiusen til denne rundingen ikke overstige seksjonen av hovedkonturen.

For å bestemme de nødvendige parameterne, ved å kjenne kraften til varmeenheten, kan du bruke tabellen:

For å opprettholde optimal varmeoverføring og kretssikkerhet, er veggtykkelsen på rørledningen av liten betydning. Avhengig av materialtype settes følgende minimumsverdier:

• for en mursteinstruktur – 12 cm;
• for betong – 6 cm;
• for stålrør – fra 1 mm.

Snittstørrelse

I forbindelse med de ovennevnte faktorene er det nødvendig å nøye beregne skorsteins interne størrelse, samtidig som det tas hensyn til lengden, ettersom jo større denne parameteren er, jo høyere trekk i røret..

Av stor betydning for opprettelsen av normalt trekk og høy kvalitet på oppvarmingsanordningen er korrespondansen mellom parametrene for skorsteinspassasjen og kjelens kraft, samt størrelsen og antallet kanaler som designet gir og passerer gjennom ovnen..

Hvis parametrene for de indre dimensjonene til skorsteinen i tverrsnittet overstiger den beregnede verdien, vil dette føre til rask avkjøling av oppvarmet luft i den og utseende av kondens, noe som betyr redusert trekk. I dette tilfellet vil den nødvendige balansen bli forstyrret, og strømningene som avkjøles i den øvre delen av røret kan returnere nedover og skape røyk i rommet..

Skorsteinens størrelse beregnes som følger:

• Størrelsen på skorsteinen til en peis med åpen ildsted tilsvarer omtrent proporsjonene 1:10 (skorsteins tverrsnitt (f) / areal av brannkammervinduet (F)). Denne formelen er generelt gyldig for både firkantet eller rektangulær og sylindrisk rørtype, men ikke direkte, men med tanke på formen på kanalseksjonen og den høyde på skorsteinen..
• Størrelsen på skorsteinen til en ovn med et lukket brennkammer har et forhold på 1: 1,5. I tilfelle når varmeoverføringen til varmestrukturen er mindre enn 300 kcal / time, har seksjonen vanligvis en størrelse på 130 × 130 mm eller en halv murstein (ikke mindre). Når du utfører beregninger, må du huske på at størrelsen på skorsteinsdelen ikke skal være mindre enn vifteinnløpet.

Ved beregning av skorsteinen kan du bruke følgende tabell.

Rørhøyde H, m 567891011

	F / F -forhold i%
Rørseksjon	Rund	11.2	10.5	ti	9.5	9.1	8.7	8.9
Torget	12.4	11.6	elleve	10.5	10.1	9.7	9.4
Rektangulær	13.2	12.3	11.7	11.2	10.6	10.2	9.8

Vær oppmerksom på skorsteinens tverrsnitts direkte avhengighet, ikke bare på parametrene til ovnen, men også på skorsteinens høyde. Sannsynligvis vil det noen ganger i beregninger være mer hensiktsmessig å starte fra denne parameteren. For eksempel vil et rør 11 meter høyt på et en-etasjers landsted se helt latterlig ut..

Den samme avhengigheten, men mer presist representert i form av en graf.

Graf over forholdet mellom rørets høyde, delen av kanalen og størrelsen på ovnen

La oss si at det er nødvendig å beregne tverrsnittet av skorsteinen for en peis med en brannboks, dimensjonene til vinduet er 500 × 700 mm, det vil si at det totale arealet er 0,35 m². Det antas at et rør med en total høyde på 7 meter er tillatt på bygningen..

• Vi ser på det grafiske diagrammet:

– for en sirkulær seksjon av skorsteinen, er det optimale forholdet f / F = 9,9%;

– for kvadrat – 11,1%;

– for rektangulær – 11,7%.

• Det er ikke vanskelig å beregne det optimale tverrsnittsarealet av skorsteinskanalen:

– sirkel: 0,35 × 0,099 = 0,0346 m²;

– kvadrat: 0,35 × 0,11 = 0,0385 m²;

– rektangel: 0,35 × 0,177 = 0,041 m².

• Ved å bruke de enkleste geometriske formlene er det enkelt å bringe områdene til lineære dimensjoner:

– diameter på et rundt rør: d = 2 × √S / π = 2 × √0,0346 / 3,14 ≈ 0,209 m = 210 mm.

– firkantet rørside: a = √S = √0.0385 ≈ 0.196 m = 196 mm.

– rektangelet kan ha forskjellige alternativer – for eksempel 0,130 × 0,315 m eller 130 × 315 mm.

Beregningen viser seg å være mye enklere hvis du bruker kalkulatoren nedenfor, som allerede inneholder alle de nevnte avhengighetene.

Skorsteinhøyde

Rørets høyde er allerede nevnt ovenfor, men det var en beregning basert på den allerede kjente verdien. Og hva skal være den optimale høyden?

For å beregne høyden på skorsteinen må det også tas flere faktorer i betraktning. Varm luft som passerer gjennom de indre kanalene i ovnen og skorsteinen og forlater den, avkjøles umiddelbart, noe som betyr at jo lenger den holder seg inne i kanalene, jo lenger vil varmen bli beholdt i ovnen.

Riktig valgt rørhøyde bidrar til normalisering av trekkraft og samtidig – lengre oppbevaring av varme inne i strukturen. Så hvis røret blir hevet litt høyere enn det som kreves ved beregninger, kan skyvekraften øke i en slik grad at varmen ikke blir i ovnen på lang tid, noe som betyr at den ikke rekker å varme opp og avgi varme til lokalene. I denne forbindelse vil det være nødvendig å tilsette drivstoff hele tiden, noe som vil gjøre driften av ovnen ekstremt uøkonomisk. Vel, for lavt rør kan føre til at det opprettes et omvendt skyvsystem inne i systemet, som vil provosere karbonmonoksidgasser inn i stuer. Det samme fenomenet kan oppstå hvis tverrsnittet av skorsteinens indre kanal ikke samsvarer med høyden.

I henhold til eksisterende regler kan høyden på røret (eller rettere sagt, den vertikale avstanden fra risten til skorsteinsmunnen) ikke være mindre enn 5 meter.

Høyden på skorsteinen over taket beregnes vanligvis separat, med tanke på slike strukturelle parametere i huskonstruksjonen som takhellingen, takets tykkelse og avstanden mellom skorsteinen og takryggen. Alle beregninger utføres uten å ta høyden på beskyttelsesparaplyen (hetten) som dekker røret ovenfra.

Hvis pipen er installert feil på taket, vil virvler av varm luft dukke opp ved utgangen fra den, noe som vil redusere trekket betydelig. Derfor må pipen heves over takplanet, med tanke på visse regler som gjelder utløpsnivået i forhold til møllelinjen:

Skjema for riktig plassering av røret i forhold til takryggen

• Hvis røret går ut gjennom taket i en avstand på opptil 1500 mm fra mønet, må høyden over det være minst 500 mm.
• Hvis røret kommer ut over taket i en avstand på 1500 ÷ 3000 mm fra mønet, må det heves til nivået.
• I tilfelle skorsteinsrøret passerer gjennom taket i en avstand på mer enn 3000 mm fra mønet, bør dets øvre kant være på en betinget linje trukket i en vinkel på 10˚ fra horisontalen fra det øvre punktet av mønet.

Likevel, i hvilken avstand skorsteinen som er plassert fra mønet, må den stige minst 500 mm over taket. Dette gjelder også flate tak..

Det skal bemerkes at skorsteinen er en seriøs ingeniørstruktur, og det er ganske vanskelig å forutse alle nyansene i konstruksjonen uavhengig av hverandre. Derfor, for at ovnen skal fungere skikkelig, anbefales det å bruke en spesialist, dataprogrammer eller ferdige kretser. Vanligvis legger håndverkere ut sine design, bestillinger, der de optimale dimensjonene til skorsteinskanalene allerede er angitt. Og det bør ikke være noen amatørprestasjoner i slike saker.

Nøyaktig metode

For oppvarming installeres ofte ferdige oppvarmings- eller oppvarmings- og matlagingsenheter for industriell produksjon med en viss skorstein. Med badstueovner eller oljeovner for en garasje monteres vanligvis også ferdige sandwichskorsteiner med liten diameter (100 mm).

For mer nøyaktige beregninger er det nødvendig å kjenne egenskapene til drivstoffet og varmekjelen, stigningshastigheten for røykgasser, mengden brensel som brennes, skorsteinens form (tverrsnittsform, antall bøyninger). Beregningene er ganske kompliserte og krever bruk av noen spesielle data, derfor vil vi vurdere beregningen for en varmeenhet (peis) på tre – de er ofte laget originale, og stoler bare på komfyrprodusentens erfaring, derfor, beregningen av tverrsnittet er nødvendig.

La skorsteinen ha et sirkulært tverrsnitt, uten svinger. Beregningsdata:

• gjennomsnittlig bevegelseshastighet for røykgasser langs grisen v er lik 2 m / s;

• massen av ved som brenner i løpet av en time i ovnen – B = 5 kg / t (fuktighet 25%);

• utgående gasstemperatur – t = 160 ° С.

Formel for å bestemme volumet av utgående gasser:

der V er luftmengden som kreves for fullstendig forbrenning av 1 kg drivstoff. For ved med et fuktighetsinnhold på 25%, for forbrenning på 1 kg, kreves 10 m3 luft.

Den beregnede verdien avrundes opp til nærmeste runde rørstørrelse (for eksempel 125 mm). En firkantet eller rektangulær mursteinstein er ikke laget mindre enn 140 × 140 mm. Seksjonen av røret for en tradisjonell komfyr skal være halvannen ganger større enn størrelsen på viften.

Mengden forbrenningsprodukter under normale forhold og temperaturen på utgående røyk er normative data. Se tabell:

Type drivstoff	Volumet av forbrenningsprodukter ved et trykk på 760 mm Hg. kolonne og 0 ° С	Utgående gasstemperatur, ° С
Ved (fuktighet 25%)	ti	160
Klumpete torv	ti	150
Torvbriketter	elleve	160
Brunkull	12	140
Hardkull; antrasitt	17	120

Tverrsnittsareal av røret

I praksis gjør de vanligvis uten spesielle beregninger, basert på følgende delverdier, avhengig av enhetens effekt:

• mindre enn 3500 W – 14 × 14 cm;
• 3500-5200 W – 14 × 20 cm;
• 5200-7200 B – 14 x 27 cm.

Tverrsnittsarealet til den sylindriske kanalen antas å være det samme.

Hvis tverrsnittet er betydelig større enn den beregnede verdien, vil skyvekraften forverres, og som et resultat vil systemet være ustabilt. Et mindre tverrsnitt fører til dårlig fjerning av forbrenningsprodukter inntil denne prosessen er fullstendig avsluttet.

Svensk beregningsmetode

Det finnes en såkalt svensk beregningsmetode basert på valg av skorsteinshøyde, avhengig av forholdet mellom ovnens ildsted og rørets tverrsnitt. Vanligvis brukes metoden for peisovner. Beregn forholdet:

deretter blir forholdet omgjort til prosent og i henhold til timeplanen, avhengig av den resulterende størrelsen og formen på grisen, blir høyden på skorsteinen valgt.

Ved bruk av den svenske beregningsmetoden er det mulig å beregne tverrsnittsarealet til borekanalen basert på arealet til ovnens ildsted og rørets høyde, bestemt i henhold til SP 7.13130.2013 , avhengig av takryggenes høyde og skorsteinens plassering i forhold til mønet (se nedenfor).

SNiP -krav

I henhold til SP 7.13130.2013 må skorsteins minimumshøyde fra hodet til risten på varmeenheten være minst 5 m.Når røret kommer ut på et flatt tak, må høyden være minst 0,5 m. Maksimal lengde på den horisontale delen må ikke overstige 1 m.

For å skape det nødvendige vakuumet når skorsteinen forlater taket, er høyden på rørhodet over taket også spesifisert (se tabellen nedenfor).

Det er også begrepet vind tilbake. Hvis skorsteinen ligger i nærheten av en høy bygning, et tre eller en lav frittstående skorstein er i nærheten av et hus, kan disse objektene blokkere skorsteinen for vinden og redusere trekk. For å avgjøre om røret ikke faller inn i sonen til vindstøtte, er det nødvendig å tegne en skrå linje i en vinkel på 45 ° til horisontalen gjennom toppunktet i huset eller treet. Rørhodet må være over denne linjen..

Den største av de to høyder er valgt. Hvis det er nødvendig å bygge en svært høy skorstein (mye høyere enn 5 m) for å oppfylle forskriftskravene, må du installere en røykutblåser som gir tilstrekkelig trekkraft for lengden på skorsteinen..

Skorsteinhøydebord over mønet

Skorsteinens høyde over mønet må være i samsvar med SP 7.13130.2013. Informasjon er gitt i tabellen:

Avstand til møne eller brystning av bygningen, m	Rørhøyde i forhold til mønehøyde, m
Opptil 1,5	0,5 m høyere
Opptil 3 m	flush med skøyten
Mer enn 3 m	vinkelen mellom linjen som forbinder mønet med hodet og horisontalen skal ikke være mer enn 10 °

Avstanden fra mønet til røret måles strengt horisontalt.

Innvendig del av skorsteinen: som er bedre?

I en firkantet eller rektangulær skorstein vil det være røykvirvler i hjørnene, noe som hemmer strømmen av gasser og bidrar til sedimentering av kondensat og sot. Av samme grunn deltar rørets hjørner praktisk talt ikke i strømmen av gasser. I tillegg har firkantede og rektangulære griser større veggflate enn runde griser – dette øker friksjonen av stigende gasser mot veggene og bremser dem mer..

Derfor er det tilrådelig å velge en rundformet skorstein, og moderne rør laget av sandwich eller keramikk gir nøyaktig sirkulært tverrsnitt, som rør laget av rustfritt stål og asbestsement. Den firkantede eller rektangulære formen finnes i gamle mursteinsskorsteiner. Men for moderne kjeler, ovner og peiser, må det settes inn en rund innsats i rustfritt stål i boksen med murstein.

Hva skal jeg gjøre hvis pipetverrsnittet er firkantet?

Men det er også mulig å bruke en firkantet skorstein – en firkantet eller rektangulær form påvirker ikke trekket vesentlig, og en komplett endring av røret er vanskelig og kostbar. Mursteinspiper av tradisjonelle ovner fra gammelt av hadde en firkantet eller rektangulær form, om nødvendig kan du bruke det gamle røret selv nå.

Det må tas i betraktning at med en moderne varmeenhet vil et mursteinsrør uten innsats ikke fungere på lenge – det vil bli ødelagt av kjemisk aggressivt kondensat.

Murrøret skal ha et tverrsnitt på omtrent halvannen ganger det som en rund skorstein med glatte stålvegger. Derfor påvirker ikke installasjonen av foringen røykekstraksjonskapasiteten til det firkantede mursteinsrøret..

Hvordan diameteren på skorsteinen påvirker høyden

Når du installerer en skorstein, er det et uforanderlig forhold: jo smalere delen av grisen, jo høyere skal røret være. Den høyere skorsteinen øker trekket og stigningshastigheten til røykgassene. Men en for høy begynner å bremse trekkraften – varme gasser blir avkjølt, de bremses også av friksjon mot veggene i grisen, spesielt av en grov murstein.

Beregning av den optimale skyveindikatoren

Utkast – redusere trykket i pipa. Utkastberegningen er nødvendig for å kontrollere om høyden og delen av skorsteinsvinet er riktig bestemt.

hvor ∆P er trykkforskjellen ved rørets inn- og utløp, Pa;

k – 0,0342;

a – atmosfærisk trykk, Pa;

h – rørhøyde, m;

Ti er gjennomsnittlig innetemperatur, K;

Til – utetemperatur, K.

For en lekmann gir utkastindikatoren ikke tilstrekkelig informasjon, derfor beregnes vanligvis mengden eksosrøyk som tilveiebringes av tilstedeværelse av trekk i pipa. Det er mengden av avgasser som viser hvordan røret sikrer fullstendig fjerning av avgasser med giftige stoffer og beboernes sikkerhet.

Formelen er nøyaktig bare for luft, for røyk er formelen omtrentlig. Men selv med en omtrentlig verdi kan det anslås om skorsteinen sikrer menneskers sikkerhet. Den beregnede mengden eksosgasser må være større enn eller lik den beregnede mengden eksosgasser (se ovenfor).

hvor Vcalc er strømmen av fjernede gasser, m / s3;

S er tverrsnittsarealet til grisen, m2;

С – koeffisient som tar hensyn til friksjonstap; vanligvis tatt lik 0,65-0,7;

g – tyngdekraftens akselerasjon, 9,807 m / s2;

h – rørhøyde, m;

Ti er gjennomsnittlig innetemperatur, K (temperaturen i Kelvin er 273 enheter høyere enn temperaturen i ° C);

Til – utetemperatur, K.

På grunn av hvilket naturlig trekk dannes i ovnen

Det naturlige trekket i skorsteinen oppstår på grunn av stigende varm og mindre tett røyk oppover. Tett kald luft suges inn i brannkassen nedenfra, oksygen reagerer med drivstoff, luft med røyk varmes opp i brannkassen, stiger, og så videre.

Beregningseksempel

Som et eksempel vil jeg vise beregningen av volumet for avtrekksluft for et rør med en innvendig diameter på 0,125 m, et areal på 0,012266 m2 og en høyde, for eksempel 6 m, en indre temperatur på 20 ° C og en minimum utetemperatur på -20 ° C..

Konklusjon: et slikt rør sikrer fullstendig fjerning av røykgasser fra ovnen. Vcalc overstiger merkbart Vinit, derfor er det verdt å beregne Vcalculated for å redusere kostnaden for skorsteinen for et kortere eller smalere rør og vurdere muligheten for å installere dem.

Når du velger en skorstein med en mindre seksjon og høyde, er det viktig å beregne trekket ved 10 ° C – det vil være mindre enn ved lave temperaturer, men Vout skal være lik eller større enn Vcalc og ved positive temperaturer, ellers er hele evakueringen av karbonmonoksid og karbondioksid fra rommet vil ikke bli sikret i varmt vær.

I dette tilfellet er Vcalc mye større enn Vin, siden vi i beregningene tok en struktur 6 m lang (og ikke den optimale 5 m) og avrundet den beregnede diameteren på 0,118 m oppover.

Kontrollerer det planlagte røret for mengden naturlig trekk

Faktisk har vi allerede bestemt hovedparametrene til skorsteinen – en tilstrekkelig del av kanalen og høyden. Men for enheter med naturlig skyvekraft, vil det aldri være overflødig å sjekke styrken til selve kraften. Slik at det ikke skjer at den bygde skorsteinen plutselig nekter å oppfylle hovedfunksjonene.

Utkast er faktisk trykkforskjellen mellom de varme gassene i røret og uteluften. Det er denne forskjellen som stimulerer bevegelsen av gassstrømmen gjennom skorsteinkanalen..

Det antas at for normal drift av en naturlig trekk skorstein, bør denne forskjellen være minst 4 pascal for hver meter rørhøyde (0,408 mm vannsøyle eller 0,03 mm Hg). Det vil si at for et fem meter langt rør (vårt minimum) må skyvekraften være minst 20 Pa. Dette sikrer både normal evakuering av gasser og nødvendig tilførsel av luft for kontinuerlig forbrenning av drivstoffet..

Hvordan beregne denne kraften. Naturligvis avhenger det i stor grad av tettheten av gasser, som igjen er nært knyttet til temperaturen. Dette kan sees ved å se på formelen som vi vil jobbe med:

ΔP = Htr × g × Patm × (1 / TV – 1 / Tds) / 287.1

ΔP – naturlig trekk i røret, Pa.

Htr – skorsteinshøyde, m.

g – tyngdekraftens akselerasjon (9,8 m / s²);

Patm – atmosfærisk trykk. En verdi på 750 mm Hg regnes som normal. Området som beregningen utføres for, kan imidlertid ha sine egne spesifikasjoner. Det må forstås riktig at havnivået regnes som normen. Og med en økning i høyden begynner denne hastigheten å synke. Og – ganske betydelig. Så når du beregner, må du bli guidet av normen for ditt bostedsområde..

Atmosfærisk trykk måles vanligvis i millimeter kvikksølv. For beregningen i SI -systemet er det imidlertid nødvendig å oversette det til pascal. Dette er ikke vanskelig hvis du vet at 1 mm Hg. Kunst. = 133,3 Pa.

TV – utetemperatur. Videre redusert til Kelvin -skalaen, det vil si C ° + 273.

Tds er gjennomsnittstemperaturen på gasser i skorsteinen. Det er definert som det aritmetiske gjennomsnittet av input- og output -indikatorer, med påfølgende reduksjon til Kelvin -skalaen.

287.1 – luftkonstant. Det ville være mer riktig å velge denne verdien for den spesifikke kjemiske sammensetningen av eksosgassene. Men i vårt tilfelle vil det ikke bli en feil som er betydelig, og som sterkt påvirker det endelige resultatet.

Du bør alltid strebe etter de optimale verdiene. Statistikk viser at de fleste branner oppstår med badstueovner, der det praktisk talt ikke er varmefjerning, varme bygger seg opp i damprommet på kort tid, og skorsteinen vanligvis varmes opp til farlige temperaturer. Derfor må du kunne kontrollere temperaturene i røret ved hjelp av tilgjengelige midler – porter, ventiler, enheter for ekstra varmegjenvinning (for eksempel vannvarmetanker).

I husholdnings- og oppvarmingsovner er dette lettere, men kontroll er fortsatt nødvendig. I kjeler, der selve essensen av arbeidet ligger i den konstante frigjøringen av varme til det sirkulerende kjølevæsken, er disse spørsmålene ikke så akutte.

900 ÷ 600 ℃ -modus (inn- og utstigning), som finnes i noen av badstuovnene, er ekstremt farlig på alle måter, og bør ikke engang tas i betraktning! En rimelig ramme (og selv da – deres øvre grense) er 600 ÷ 400 grader for husholdningssteinstein og metallovner. Vanligvis prøver de å tåle i området 400 ÷ 200 ℃. For gassutstyr kan den nedre grensen falle under 100 grader.

Hvis alle startverdiene for substitusjon i formelen er kjent, kan du gå videre til beregningen. For å gjøre dette, foreslår vi igjen å bruke funksjonene til en spesiell online kalkulator..

Når to i ett er dårlig

Kanskje du bestemmer deg for å kombinere to peiser til en skorstein. I teorien kan dette gjøres, men i praksis vil en slik løsning kreve overholdelse av mange tilleggsbetingelser:

• du må kappe skorsteinen;
• velg den optimale skorsteinen når det gjelder design og høyde;
• øke seksjonen i røykkanalen;
• installer plugger for å blokkere røykkanalen helt;
• Følg sekvensen når du tenner peiser
• juster utkastet i den ene og den andre peisen, noe som ikke blir så lett å gjøre.

En samtidig brannkasse med flere ildsteder og en skorstein er alltid et problem:

• med skorsteinsdesign;
• med takførere;
• med tilkoblingsmuligheter;
• med luftutveksling i rommet;
• med økonomizer;
• med trekkkompensator og forbrenningsstøtte;
• med tvungen ventilasjon;
• med sideutløp, som kan svekke trekk og øke kondens.

Det vil være så mange spørsmål at det vil bli klart at den beste løsningen for to peiser vil være denne: en skorstein for en peis, og to peiser og skorsteiner trenger to.

Om mount

Riktig skorsteinsmontering er svært viktig. For å fikse røret må den ytre konturen presses med en spesiell klemme og festes med nagler. Etter det må klemmen festes til taket med et spesielt hjørne og festebolter. I dette tilfellet vil hoveddelen av skorsteinens vekt ikke falle på peisinnsatsen, men på klemmer og hjørner festet til takene.

Selv når pipen til peisen er ordnet i samsvar med alle reglene, kan en viss mengde vann fortsatt komme inn i pipen. Alt vil avhenge av seksjonen av skorsteinen og størrelsen på “skjørtet” som har en paraply eller deflektor installert over skorsteinen.

Skorsteinisolasjon

Jo varmere luft, jo bedre trekk og jo mindre sannsynlighet for kondens, er det isolasjonen av røykledningen som forbedrer kretsens drift.

Ikke-brennbare materialer brukes som isolasjon:

• For stålskorsteiner – mineralbasalt eller glassull.
• For skorstein av betong, murstein og keramikk-skumbetong, trebetong eller benbetongblokker, lagt mellom skorsteinskanalen og det motstående materialet i konturen.

Røret er pakket med mineralullsmatter, tett festet med varmebestandige klemmer eller strikketråd. På toppen av mineralullisolasjonen er det installert et metallplater på røret, som dekorerer skorsteinskretsen, forhindrer mikroskopisk stein eller glassfiber som er skadelig for mennesker i å komme inn i miljøet. Alle endeelementene i skorsteinen må lukkes tett med en plugg.

Seksjonen av stålrøret ved siden av varmegeneratoren kan ikke isoleres. Oppvarmingen av dette elementet er så høy at overoppheting vil føre til utbrenthet av metallkretsen.

Installasjonsvideo

Vi tilbyr deg å se en video der ovnens mester vil fortelle deg om de viktigste nyansene ved bygging av skorsteiner.

Skorstein murbestilling

• Fase ett – oppføring av skorstein fra ovnen til taket.

Illustrasjon Kort beskrivelse av operasjonen som skal utføres

	De to første radene i skorsteinshalsen, som hver består av fem murstein, må utføres pent og perfekt jevnt, ettersom de angir retningen og jevnheten til resten av radene i strukturen.
	På samme måte er alle radene i skorsteinshalsen lagt ut.. Antall rader i hvert tilfelle kan være forskjellige, men denne delen av røret må fylles ut to rader før det passerer gjennom loftsgulvet.
	Deretter er det pipen i skorsteinen. Den kan også bestå av et annet antall rader – fra to til fire. Hver av rader med lo er plassert med et fremspring utover med 30 ÷ 35 mm, på grunn av hvilken det oppnås en trinnvis struktur som ekspanderer mot taket. Til tross for at denne delen av røret ekspanderer til utsiden, forblir den indre skorsteinskanalen i sine opprinnelige dimensjoner..
	På bildet som presenteres, kan du se ovenfra seksjonen av rørhalsen før du fluffer.
	Her vises den første raden med lo, som ikke når loftsgulvet med en rad.. Den består allerede av 6 massive murstein, to halvdeler (mursteinen er delt på tvers), 2 halvdeler (mursteinen er delt langs) og 2 kvartaler.
	Den neste raden, også inkludert i loen, bringer skorsteinen til nivået i den siste etasjen på loftet, og en pakning av ikke-brennbart materiale lages mellom murstein og gulvmaterialer (vanligvis brukes asbestplater til dette, kutt i strimler). Denne raden består av samme antall murstein som den forrige..
	Den neste raden med lo er den bredeste i tverrsnittet, og dens ekstreme murstein kommer ut til overflaten på det ferdige loftsgulvet, med omtrent 30 ÷ 35 mm. Denne raden består av 12 hele murstein og 3 halvdeler.
	1 rad med stigerøret passer på toppen av lo. Lengden og bredden går tilbake til den opprinnelige størrelsen på røret, og det er lagt ut med 5 murstein.
	Videre, i taket, måles og kuttes det ut et hull som pipen vil gå ut i gaten. For nøyaktig markering av hullet for rørets passasje, bruk en lodd. Hullet kuttes med det mest praktiske verktøyet, for eksempel et stikksag.
	Når åpningen for passasjen er klar, legges skorsteinen helt ut, hver av radene består av fem murstein. Det er tvingende nødvendig at streng kontroll over murens vertikalitet utføres..

• Trinn to – passasje gjennom taket og rørhodet.

Illustrasjon Kort beskrivelse av operasjonen som skal utføres

	Den siste raden i stigerøret er lagt ut halv murstein over bunnen av takhellingen i det kuttede hullet. Mellom murverket og takmaterialet, samt kassen, lages en pakning av asbeststrimler.
	Det neste trinnet er den første raden i skorsteinsdelen, kalt “oter”, som har en utvidet størrelse sammenlignet med stigerøret. Front of Row – Murstein skyves fremover og blokkerer undersiden av gangen. Denne raden krever 5 hele murstein, 1 halvdel, 1 del ¾ murstein, 1 del ¼ del murstein, det vil si at en av mursteinene kan deles i ¾ og ¼ deler.
	Den andre raden med “oter”. Størrelsen på den ytre delen av røret blir større på grunn av økningen i den fremre delen. De to fremste mursteinene beveger seg fremover og til sidene 30 ÷ 40 mm over forrige rad. For denne fasen brukes 5 hele murstein, 3 halvdeler og en murstein deles i ¼ og ¾ deler.
	De to neste radene legges ut i henhold til konfigurasjonen til den forrige, men med binding av murstein.
	Den fjerde raden med “oter” er plassert med en hylle på baksiden av seksjonen – den henger over taket og overlapper skjøten mellom murstein og takmateriale. For denne raden brukes 8 massive murstein, 2 deler – ¾ murstein og ¾ murstein delt i to deler langs.
	Deretter legges den første raden av skorsteinshalsen ut. Raden består av fem murstein, som beveger seg inne i murverket med 80 ÷ 90 mm, det vil si at alt igjen går tilbake til den opprinnelige omkretsen av den ytre delen. Videre, i samme rekkefølge, med bandasjen av radene, stiger skorsteinshalsen til ønsket høyde, med tanke på at hodet også vil bli lagt ut, bestående av to rader.
	Den neste fasen er den første raden av hodet.. Det er lagt ut med et fremspring utover med 30 ÷ 40 mm, og vil dermed være et av beskyttelseselementene i rørhalsen mot nedbør. Raden består av 5 massive murstein, 1 del ¾ murstein, 2 deler ¼ murstein, 6 halvdeler av murstein skåret langs.
	Den siste raden av hodet, bestående av 5 klosser, legges ut med en forskyvning innover med de samme 30 ÷ 40 mm. Fremspringet fra forrige rad er lukket med betongmørtel med en skråning til utsiden. På denne avsatsen og på den siste raden vil et lokk som beskytter mot nedbør og rusk fra å komme inn i skorsteinkanalen bli fikset.
	Fra siden vil strukturen til skorsteinen som går gjennom loftsgulvet, taksystemet og takmaterialet til slutt se slik ut.

Gjør peisen ferdig

Etter å ha fullført konstruksjonen av oteren, må du begynne å ordne den siste delen – skorsteinshalsen for peisen med egne hender.

Det gjøres på samme måte som stigerøret og stiger til den valgte høyden, som avhenger av avstanden fra mønet:

• Opptil 1,5 m – 0,5 m over det høyeste punktet
• Opptil 3 m – på nivået med toppunktet
• Mer enn 3 m – en rett linje trukket mellom det øvre punktet og røret som skal reises bør ikke avvike mer enn 10 grader fra horisontalen

Det gjenstår å fullføre hodet for den fremtidige skorsteinen. Konstruksjonen utføres på samme måte som fnug. Etter at arbeidet er fullført, anbefales det å installere hette og værvinge.

Hvorfor vurderes enheter med fast brensel??

Det er enkelt – det er alltid flere problemer med dem i disse sakene sammenlignet med gass. La oss forklare hvorfor:

• For det første er gassoppvarmingsenheter nesten alltid fabrikkproduserte produkter. Det vil si at de må ha et grenrør av en bestemt seksjon for tilkobling til skorsteinen. Kanaltverrsnittsområdet er også omtalt i den tekniske dokumentasjonen til modellen. Det vil si at alt er ganske enkelt – det er ikke tillatt å begrense kanalen i noen av seksjonene i den oppadgående skorsteinen..

Fabrikkmonterte kjeler eller ovner har alltid skorsteinstilkobling. Det vil si at problemet med tverrsnittet av skorsteinen ikke lenger er verdt det – det skal ikke være mindre enn det som er spesifisert i den tekniske dokumentasjonen.

• Temperaturen på gassforbrenningsproduktene som forlater skorsteinen er uforlignelig lavere enn veden eller annet fast brensel som genereres under forbrenning.
• Det er også vanskelig å sammenligne volumene av gassblandinger som dannes under forbrenningen av “blått” og fast brensel. Forskjellen her er veldig betydelig.!

Men varmeovner, ovner eller kjeler for fast brensel opprettes ofte uavhengig av hverandre. Eller de er “arvet” fra de tidligere eierne av huset. Og her vil det aldri være overflødig å sjekke parametrene til skorsteinen som er koblet til en slik enhet..

Men det som angår rørets høyde og sjekk av trekket – sannsynligvis kan det fullt ut tilskrives gassoppvarmingsutstyr. Tverrsnittet er kjent, men det vil ikke skade å sjekke resten..

Hyppige feil og problemer under installasjonen

• Defekt i skorsteinens struktur.

Overdreven helling, et stort antall bøyninger og feil radius, tilstedeværelsen av horisontale områder og overskridelse av deres tillatte lengde svekker trekkraften i kretsen og bidrar til dannelsen av sotoppbygging i den.

Når det gjelder en skorstein med kompleks kontur, er det ganske vanskelig å rette opp situasjonen, noen ganger løses problemet med hylsen eller installasjon av tvangsrøykutblåsingsutstyr (røykutblås). Hvis dette ikke er mulig, må strukturen demonteres og gjøres om..

Den åpne modulære stålkonstruksjonen er lett å demontere, noe som betyr at det ikke er vanskelig å bygge om.

• Lav akselhøyde.

Når rørhøyden er mindre enn 5 meter, reduseres trekkraften betydelig. Hvis ventilasjon og skorstein er plassert i en modul og sistnevnte ikke er høy nok, øker risikoen for at gass suger tilbake til ventilasjonen..

Feilen blir rettet ved å bygge opp skorsteinen til ønsket nivå.

• For liten eller stor seksjon.

Ikke bare reduserer trekkraft, men kan også kompromittere tettheten i kretsen som helhet.

Trekket blir korrigert ved å installere en værvinge eller en turboprop på skorsteinshodet, som beskytter kretsen mot å blåse ut og effekten av omvendt trekk i vind. I rolig vær vil de imidlertid være ubrukelige..

• Uegnede material- og konstruksjonsfeil.

Materialet må overholde de tekniske driftsparametrene, og installasjonen utføres i strengt samsvar med forskriftene.

Forsømmelse av disse problemene truer med smelting av belegget eller at det brenner ut og som et resultat brann.

De vanligste feilene

For å øke skorsteinens levetid er det nødvendig å ta hensyn til mulige uregelmessigheter under installasjonsprosessen og årsakene til sammenbrudd..

• Før du installerer røret direkte, er det nødvendig å tegne en tegning av den fremtidige strukturen. Det er mulig å organisere byggearbeid først etter at planen er sertifisert. Ellers kan det hende at sirkulasjonen ikke finner sted, og røyk kommer inn i rommet..
• Vær nøye med funksjonaliteten til rørene i skrånende områder. Et rør i en vinkel på 45 grader eller mer gir ikke nødvendig luftutstrømning. Slike øyeblikk bør unngås..
• Det er også verdt å være veldig oppmerksom på leddene når du forbinder strukturen. Hvis røret ikke er forseglet, vil den oppvarmede luften føre til ødeleggelse av hele strukturen. Sømmene må i tillegg forsterkes med brannslokkemastikk. Hvis sprekken røyker, må strukturen demonteres og settes sammen igjen..

• Ofte ødelegges murmørtel i mursteinkonstruksjoner. Dette kan skyldes feil sammensetning, fuktighet eller høye temperaturer. Murverket bør styrkes.
• Det er også viktig å overvåke tilstanden til isolasjonen over hodebåndet. Vann har en negativ effekt på funksjonen til hele strukturen, derfor må lekkasjer overvåkes og elimineres i begynnelsen..
• Området under taket rundt røret er ofte skadet av kondens og fuktighet. Hvis sopp og mugg blir funnet, bør de skadede lagene fjernes forsiktig og erstattes med et nytt belegg..
• Hodet er behandlet med betong for å øke styrken. Forældede sømmer kuttes til en dybde på 3 centimeter og oppdateres også. Dette bør gjøres nøye. Et dypere snitt kan skade rørets indre struktur og kompromittere dens tetthet..

Bygging av en keramisk røykrør

Det mest pålitelige og trygge alternativet for en skorstein i et trehus er en konstruksjon av keramiske blokker. Den ytre siden blir praktisk talt ikke varm, noe som betyr at det ikke vil være noen problemer med passasjen gjennom gulvene.

La oss gjøre en reservasjon med en gang at en rot er bygget av keramiske moduler, dvs. frittstående rør, som det er anordnet et eget fundament for.

Alle teknologiske hull blir kuttet ut i løpet av byggingen på stedet. Skjæring utføres med en konvensjonell kvern med en diamantskive.

Monteringen av den keramiske skorsteinen utføres på en standard måte: modulene bygges opp etter hverandre. Det er imidlertid verdt å ta hensyn til detaljene i passasjene gjennom loftsgulvet og gjennom taket..

Blokk keramiske skorsteiner

Så installasjonen av peiser og skorsteiner utføres noen ganger ved hjelp av spesielle keramiske blokkerør. Tekniske egenskaper ved blokkkeramiske skorsteiner. Ventilasjonskanalene til disse skorsteinene er representert av blokker laget av lettbetong. I dag er det et bredt utvalg av prøver, og alle vil kunne velge den de trenger i høyde og størrelse..

Disse blokkene er forbundet med vertikal forsterkning, og et keramisk rør og varmeisolasjon, representert med ikke-brennbare materialer, er plassert inne. Det kan være flere alternativer for fremstilling av et keramisk rør, alt avhenger av produsenten som anbefaler å bruke en eller annen teknologi på en bestemt prøve. Derfor er det ikke et enkelt enhetssystem.

Fordeler og ulemper med keramiske peisrør

Fordelene med et keramisk rør inkluderer følgende egenskaper:

• materialet er veldig raskt i installasjon og montering;
• er en garanti for høy effektivitet;
• lang levetid;
• utvalget av blokker er stort, noe som gjør det mulig å montere en skorsteinåpning med hvilken som helst konfigurasjon;
• tilstedeværelsen av et spesielt hull som gjør det mulig å rengjøre skorsteinen;
• den resulterende kondens tappes bort ved åpningen i bunnen av skorsteinen.

Blant ulempene med blokkeramiske rørsystemer er det vanlig å skille mellom følgende:

• relativt høy pris;
• På grunn av at de fleste av disse skorsteinene er produsert i utlandet, er leveringstiden noen ganger veldig lang.

Bygging av murstein

Uavhengig av materialet som brukes, må konstruksjonen av skorsteinen overholde regler og forskrifter. Hvis du feil beregner diameteren eller høyden på røret, plukker du opp en murstein som ikke oppfyller standardene, glem varmeisolasjon i den kalde sonen, resultatet kan være skuffende..

Anbefalinger for utarbeidelse av et prosjekt

Det er to alternativer for å bygge en murstein skorstein:

• med en rektangulær seksjon – kun med murstein;
• med et sirkulært tverrsnitt-med en utvendig foring av skorsteinstein og et innvendig keramisk (asbest-sement, stål) rør.

Det første alternativet er vanlig, men ikke ønskelig. Designet med indre hjørner er dårligere enn den sylindriske formen når det gjelder røykfjerningskvalitet. Sot akkumuleres raskere i en rektangulær skorstein, og det er vanskeligere å rengjøre den, derfor er det bedre å velge et kombinert design hvis det er mulig

Moderne asbestsement er ikke mer skadelig enn skifer eller asfalt, så du bør ikke være redd for å bruke rør. Imidlertid er det en nyanse som manifesterer seg med utilstrekkelig isolasjon – dette er den raske absorpsjonen av kondensat. Det er klart at et rør med en skadet struktur ikke vil vare lenge, og derfor blir keramikk mer og mer populært..

Teglrør er konstruert med en firkantet eller rektangulær seksjon. Hvis det er installert en rund metallhylse inne i mursteinskanalen, installeres den i full høyde direkte fra brannkassen. Det er ikke tillatt å begrense røykkanalen langs banen for fjerning av forbrenningsprodukter.

For å nøyaktig beregne den indre diameteren av en murstein eller keramisk skorstein for en peis, er det bedre å rådføre seg med spesialister: rørets høyde, dens retning, antall svinger, produksjonsmateriale, volum og temperatur på eksosgassene, drivstofftypen, forbrenningshastigheten osv. tas i betraktning..

Det er imidlertid noen få generelle regler som ikke bør overses. Anta at for skorsteiner med sylindrisk seksjon, er standardandelen i forhold til brannkassen 1:10.

Spesielt for peiser brukes den såkalte “svenske metoden”: å bestemme skorsteinsområdet (f) fra området til brannkassen (F). Grafen viser verdiene for peisanlegg med runde, firkantede og rektangulære seksjoner.

Det antas også at tverrsnittet av skorsteinen må overstige blåsers diameter. Ved beregning av høyden er det nødvendig å fokusere på bygningens høyde (inkludert taket), taktypen, plasseringen av tilstøtende bygninger.

Hvis det er planlagt en horisontal seksjon i konstruksjonen, bør lengden ikke overstige 1 m. Dette kravet forklares med den naturlige bevegelsen av oppvarmede gasser langs vertikalen, noe som betyr at det meste av sot vil avsettes nøyaktig på veggene i vannrett snitt – det vanskeligste å rengjøre.

Strukturelle nyanser av konstruksjonen

Et av kjennetegnene på murverk er lagdeling. På samme tid velges sammensetningen av limet for skjøtene i det keramiske røret og mørtelen for å lage en forseglet struktur av murstein.

Det er viktig at sømmene under oppvarmingsprosessen ikke deformeres eller endrer formen på røret. Den indre overflaten skal være så glatt som mulig, uten fremspring og hakk.

For å koble til rørdeler med forskjellige diametre, er det reduksjonsstål eller keramiske adaptere. Festepunktene på røret må tettes slik at det ikke oppstår gasslekkasje

I tillegg til å redusere adaptere, brukes også andre formede deler – revisjonshull med dører, tees, hjørneelementer.

For å klargjøre de gamle, ubrukte skorsteinene for arbeid, er ikke rengjøring nok. For effektivt arbeid kreves en hylse – en innsats av et metallrør med et sirkulært tverrsnitt. Skorsteinens og stålets murvegger bør ikke være i kontakt, det må være et mellomrom mellom dem.

Et obligatorisk trinn er varmeisolasjon. Det tillater på den ene siden å øke oppvarmingshastigheten til røret, og på den annen side å redusere eller eliminere kondensatdannelse. Isolasjonsmateriale for skorsteiner er også en barriere mot oppvarming av brennbare materialer i nærheten av røret (selv om dette i henhold til reglene ikke burde være det).

Spesielt bemerkelsesverdig er anordningen for passering gjennom taket og taket, i konstruksjonen som tre er involvert.

Materialer for veggdekorasjon rundt skorsteinen kan være hvilken som helst, men ikke nødvendigvis brennbar. Ofte blir tre (tømmer, tømmer) vegger igjen som de er – dette er et brudd. Passer til keramiske overflater (klinker, fliser) eller metallplater

Det er også nødvendig å fullføre den ytre delen av røret som går over taket. For å beskytte mot rusk og nedbør, er “hus”, stilisert værfløye, deflektorer installert.

Forberedelse av gulv

Skorsteinen til ovnen er oftest installert på en slik måte at den passerer gjennom taket, derfor er det nødvendig å lage et hull i taket før du installerer og fikser rørledningskonstruksjonen: ved hjelp av et stikksag eller annet skjæreverktøy med en diameter som er egnet for gjennomføring av et glass for innvendige skorsteinsalbuer.

Et gjennomgående glass er installert i hullet før skorsteinen til komfyrovnen monteres. Diameteren på glasset bør velges i henhold til diameteren på det indre røret, selv om det noen ganger er laget før ledningen går gjennom taket. Det skal forstås at det er viktig å fikse glasset godt – det fungerer som en lås. Men i tillegg til ham må rørledningen festes til veggoverflaten..

Hvis den er feil installert, kan det ha slike konsekvenser.

Hvis det er lett brennbare materialer, isolasjon eller tredeler i taket, må de fjernes slik at de ikke kommer i kontakt med passasjeglasset.

Etter at røret er satt inn, må alt dette forsegles med et ildfast materiale, for eksempel et varmebestandig tetningsmiddel eller spesiell ildfast ull.

Forsegling

Leder røret til taket

Å lage mørtel for mur

Det er veldig viktig å velge ikke bare riktig murstein for konstruksjonen av skorsteinen, men også mørtelen for murverket, siden sømmene i denne strukturen må være absolutt lufttette og motstandsdyktige mot ytre påvirkninger.

Forskjeller i løsninger avhengig av murstedet

Dette diagrammet viser sonene i ovnstrukturen, der det er mulig å bestemme hvilken løsning som brukes i hver av dem..

Siden bare skorsteinsmuren vurderes, er det nødvendig å bestemme løsningen som brukes i soner nummerert fra 7 til 11. Hvis ovnutformingen gir et rør av rottypen, må sone nr. 3 også vurderes..

• Så, sone nummer 3 er de to første radene av roten skorstein, som er lagt på et betongfundament og ligger under det siste gulvet. Siden disse radene er grunnlaget for å legge hele skorsteinens struktur, må de ha tilstrekkelig styrke og motstand mot høye belastninger. Derfor brukes en sand-sementmørtel for legging som eltes i proporsjoner 3: 1 eller 4: 1. Noen komfyrprodusenter foretrekker å tilsette ½ del kalk, noe som vil gjøre blandingen mer plastisk..
• Sone nr. 7 er de to første radene i pakningsrøret, som er plassert umiddelbart på toppen av ovnen. Dette området kalles kilden til skorsteinen, temperaturen i den når 355 ÷ 400 grader. Kilden legges på en leire-sandblanding.
• Sone nummer 8 – pipeluft er plassert i stua under selve taket, foran passasjen til strukturen gjennom loftsgulvet. Noen ganger kan dette strukturelle elementet dekke selve passasjen, og ender på loftet. Temperaturen i dette området kan også nå 355 ÷ 400 grader, så murverk er også laget på leire-sand mørtel.
• Sone nr. 9. For dette området kan du bruke sand eller ekspandert leire, samt leire-sand mørtel. Dette området av røret kalles et kutt og tjener til å beskytte de brennbare materialene i gulvet mot overoppheting. For å lage sporet, konstrueres en metallboks rundt røret og fylles deretter med et av de valgte materialene. Et annet alternativ for skjæring er fortykkelse av rørveggene på dette stedet..
• Sone 10 – rørets hals ligger på loftet og går utenfor, derfor opplever den store belastninger fra ekstreme temperaturer og påvirkning av eksterne faktorer. For denne delen av røret brukes oftest sandleiremørtel med tilsetning av sement..
• Sone nummer 11 – skorsteinshodet legges ut fra samme mørtel som rørhalsen, eller bare ved hjelp av en sement -sandblanding.

Sammensetning av murede ovnsmørtler

Materialer for løsninger bør rengjøres godt fra forskjellige urenheter. Leire er tatt med middels fettinnhold, vasket og siktet sand, kalk – nødvendigvis slakt. Rengjøring av tørr leire og sand utføres ved å sile gjennom en sil laget av et maske med 1 × 1 mm maske. Leiren kan rengjøres etter bløtlegging ved å gni den gjennom den samme silen. Denne rengjøringsmetoden er raskere og mer effektiv..

Typer mørtler Leiremørtel Kalkmørtel Sementmørtel

Materialer som brukes	Forbruk av materialer i deler
Sand	4	2.5	3-4
Fireclay	1	–	–
Vanlig leire	1	–	–
Kalk	–	1	–
Sement М400	–	0,5	1

Siden leir-sandmørtel er den viktigste for å legge skorsteinen, er forberedelsen verdt å vurdere mer detaljert.

Strukturens holdbarhet og driftssikkerheten avhenger av løsningens kvalitet.

Før blandingen av løsningen må klargjort leire tilberedes. Den er gjennomvåt og blandet godt til den er jevn, den skal tilføres og svelle etter å ha absorbert vann. Denne prosessen vil ta 12-14 timer. Den gjennomvåt blanding omrøres med jevne mellomrom og tilsett eventuelt vann. I de siste stadiene av bløtlegging og blanding tilsettes sand til leiren, i henhold til proporsjoner. Blanding av vanlig leiremørtel utføres i proporsjoner 1: 2, 1: 3 eller 1: 4 – denne parameteren avhenger av fettinnholdet i leiren, jo fetere den er, jo flere deler sand blir tilsatt den.

Det anbefales å teste forskjellige proporsjoner av løsningen – lage prototyper – kuler eller tråder, og se hvilken som vil være den mest stabile etter tørking. Basert på resultatene av et slikt “eksperiment”, vil det være mulig å velge det optimale forholdet mellom ingredienser.

Mørtelen skal ha en jevn konsistens, uten klumper og inneslutninger, være av plast og lett gli av en ren metallspatel..

Murblandingen påføres mursteinen i et lag 8 ÷ 9 mm tykt, og når den presses med toppsteinen, skal det dannes en søm på 6 ÷ 7 mm.

Trinn-for-trinn instruksjoner for å legge en skorstein

Det forberedte prosjektet er en veiledning for handling: det inneholder et murskjema, et estimat og en liste over byggeaktiviteter. Å legge en murstein er den siste delen av å bygge en peis.

Trinn 1 – forberedelse av materialer og verktøy. For å forberede løsningen, sand, sement, kalk (eller spesiell leire), er en beholder nyttig; for konstruksjon av murverk – skjøt, sparkel, hammer, nivå.

Trinn 2 – klargjøring av løsningen. Håndverkere vet vanligvis spesielle hemmeligheter om hvordan man gjør mørtelen mer elastisk og ikke sprekker. Tilsett for eksempel litt lime. Massens konsistens skal ligne rømme, være tykk, men lett skille.

Trinn 3 – legging. Den ferdige bestillingen letter arbeidet – hver rad må legges i henhold til diagrammene. Hvis et keramikk- eller stålrør vil passere inne i et murhus, må dette også tas i betraktning når du velger diagram og snittstørrelse.

Trinn 4 – lo. Dette elementet – rørets ekspansjon – arrangeres når det passerer gjennom overlappingen. Samtidig forskyves mursteinen med ¼ mot ytterkanten..

Som et resultat av forskyvningen, bør tykkelsen nå 0,5 m.A metallhylse og biter av basalt termisk isolasjon settes inn i gapet mellom mur og tak

Trinn 5 – å legge linjen på loftet. Termisk isolasjon er nødvendig for et rom som ikke er oppvarmet. Passasjen gjennom taket er utstyrt ved hjelp av en annen forlengelse – oteren. Hun beskytter loftet mot nedbør.

Trinn 6 – dekorere det ytre røret og hodet. Om nødvendig installerer du en gnistavleder, en avbøyer (for å justere utkastet), over den – en mønehimmel eller en hette (paraply). På bygningsmarkedet kan du kjøpe ferdige pannebånd.

Koble skorsteinen til ovnen

Skorsteinen som kommer ut av gryteovnen, kalt den indre, er koblet til gaten, den eksterne rørledningen, på loftet eller i delen av taket under taket. Begynnelsen på den interne skorsteinen er en seksjon som kommer ut av komfyrrøret, som er forbundet med et kne til taket.

Når du installerer en innvendig skorstein, er det viktig å koble røret riktig til komfyrdysen – siden hvis dette gjøres feil, kan røyk slippe ut i romluften, noe som vil gjøre det umulig for varmesystemet å fungere skikkelig.

Skorsteinen er koblet til ovnen med en varmebestandig tetningsmasse og en spesiell klemme. Det er viktig å lage en helt forseglet struktur, siden ethvert gassgjennombrudd kan føre til forgiftning av de som er inne i rommet..

Isolasjon for rør: grunnleggende egenskaper

Mellom de to rørene i skorsteinstrukturen (eksternt og innvendig) er det et materiale for varmeisolasjon. I utgangspunktet er det mineralull (basalt eller keramikk).

Noen ganger fungerer naturmaterialet vermikulitt som en varmeapparat. For å bruke det til det tiltenkte formålet, knuses det på forhånd i granulær tilstand og deretter brent i en spesiell ovn..

Slike prosedyrer er nødvendige for å oppnå de høyeste kvalitetskarakteristikkene:

• motstand mot høye temperaturer og dråper;
• lav vekt;
• styrke osv..

Vermikulitt er mye dyrere enn mineralull, men det kjennetegnes ved evnen til å opprettholde kvalitetskarakteristikkene ved skorsteinsdriftstemperaturen + 1150̊C.

Basaltull, som er ekstrahert fra smeltet basalt, er anerkjent som det mest populære alternativet for et mineralmateriale for varmeisolasjon. Denne isolasjonen kan brukes i en skorsteinkonstruksjon som opererer ved temperaturer opp til + 600̊ C. Et rør med et så varmt lag kan kjøpes til en rimelig pris.

Men keramisk ull er mer varmebestandig og tåler en driftstemperatur på + 1260̊C, dvs. mer enn det dobbelte av det forrige materialet. Følgelig vil prisen på smørbrød med et slikt fyllstoff være høyere enn rør med basaltull eller vermikulitt..

Bølgepapp

Et bølgepapprør er en slags “fjær” laget av jerntråd innpakket i folie. Videre er det siste elementet festet til hovedstrukturen ved hjelp av en spesiell teknologi. Korrugeringsveggen er tynn nok.

Dette gir rørledningene fra det følgende funksjoner:

• billig;
• fleksibilitet;
• lav installasjonskostnad;
• muligheten for installasjon utenfor konstruksjoner;
• evnen til å strekke og komprimere;
• muligheten for å ordne gamle mursteinskanaler.

Denne typen stålrør har også sine ulemper. På grunn av den for tynne veggtykkelsen (opptil 0,1 mm), er korrugeringen preget av kort levetid. I gjennomsnitt kan denne typen produkter brukes i ti år. Derfor er det tillatt å montere dem inne i konstruksjonene bare i et brannsikkert skall. Det er viktig å sikre muligheten for å bytte slike rør..

Den fleksible kanalen i rustfritt stål har høy aerodynamisk motstand. Derfor er skyvekraften i slike skorsteiner lavere enn hos glatte vegger. Det er mulig å lage en gasskanal av dette materialet bare for å arrangere gamle mursteinskanaler. Det skal huskes at installasjonen av denne strukturen vil redusere strømningsarealet til en rektangulær rørledning med omtrent tjuefem prosent..

Det er fornuftig å bare bruke korrugerte rør for å arrangere små deler av skorsteiner. For eksempel for å koble en kjele til en røykgassaksel. I dette tilfellet bør bruken av korrugeringer for arbeid med faste drivstoffenheter slippes. Siden veggtykkelsen på slike produkter er liten.

Enkelt veggrør

Dette produktalternativet er tradisjonelt. For prisen vil enveggs rør i rustfritt stål koste mer enn korrugeringer. De er imidlertid preget av en lengre levetid. I tillegg er det ovale gasskanaler og beslag for dem. De letter installasjonen av kanaler i vanskelige områder og forbedrer skorsteins aerodynamiske egenskaper..

Det er bevist at rørets ovale form er mye mer effektiv enn den runde. Det tar mindre plass med en mer signifikant tverrsnittsindeks. Dette forenkler ikke bare installasjonen, men forbedrer også utseendet på strukturen. Men hvis du kobler en enkeltvegget struktur til en kjele med en effektivitet på mer enn 90%, kan den raskt forverres. Vi snakker om pellet-, gass- og dieselenheter. Du må velge produkter med god varmeisolasjon for dem..

Faktum er at avgassens temperaturindikator for de vurderte enhetene er lav. Dette fører til dannelse av kondens. På grunn av det vises svarte striper på den ytre delen av kanalene. For å plassere skorsteiner i bad, er disse strukturene ideelle fordi effektiviteten til kjelene som brukes i dem ikke overstiger seksti prosent.

Enveggede rør i rustfritt stål kan også brukes når du arrangerer enheter med fast brensel. Men i dette tilfellet er det viktig å bruke varmeisolasjon. Ellers kan ikke kondens oppstå.

Asbestrør

Den minst effektive (om enn den billigste) metoden for røykfjerning. En asbest skorstein vil ha en tendens til å samle en stor mengde kondensat, og ved høye temperaturer er materialet utsatt for sprekkdannelse. I tillegg frigjør asbest skadelige kjemiske forbindelser under drift. I noen land er det offisielt forbudt å bruke i boligområder..

Slike rør brukes ofte til installasjon av kombinerte strukturer, der det indre røret vil være laget av rustfritt stål, og det ytre vil være laget av asbest..

Levetid på sandwichrør

Garantert levetid for forskjellige produkter i systemet varierer fra 10 til 15 år. En slik indikator er bare reell hvis alle kravene for installasjon av skorsteinen overholdes strengt: riktig materialvalg, tykkelse på tetningen, etc. Ofte er ikke alle disse betingelsene oppfylt, derfor reduseres levetiden, noe som til slutt fører til en komplett utskiftning av pipa etter omtrent fem år. Og det skjer det før.

Hva er de vanlige årsakene til tidlig strukturell svikt? Det er mange av dem, men ofte kan en fabrikkfeil deaktivere en struktur allerede i begynnelsen av driften. Derfor anbefaler eksperter med spesiell forsiktighet å velge rør til skorsteinen og kontrollere dem for feil..

Aktualiteten til forebyggende rengjøringer i systemet er av liten betydning. Selv med den minste påvisning av avvik fra normen i designet, bør operasjonen stoppes, og reparasjonsarbeid bør utføres eller fullstendig erstatning av skorsteinen.

Hvis du følger alle reglene når du kjøper og driver en sandwichinstallasjon, vil den tjene deg veldig lenge. Ellers kan det oppstå en ulykke med de påfølgende negative konsekvensene. Hvis du tviler på dine evner angående riktig kjøp av komponenter og deres installasjon, er det i dette tilfellet bedre å stole på spesialistene.

Alternativ til rustfritt stål: asbestsement

Asbestrør er et alternativ til stålkonstruksjoner. Men de kan ikke brukes til alle typer gasskanaler. Produkter laget av de aktuelle materialene kan brukes under driftsforhold opptil tre hundre grader.

Den viktigste fordelen med asbest-sementrørledninger er lave kostnader. Kostnaden for disse produktene er betydelig billigere enn rør i rustfritt stål. Når det gjelder ytelsen, er den imidlertid dårligere enn produktene som er omtalt i denne artikkelen. Hvis du vil lage en virkelig pålitelig rørledning, bruker du rør av rustfritt stål.

Hva du skal fokusere på når du skal velge skorsteinprodusent

Hvordan velge mellom alle modellene som presenteres? Først er det nødvendig å beregne høyden på røret på forhånd og seksjonens størrelse på forhånd. Materialet bør velges ut fra prisen. Og selvfølgelig må du ta hensyn til plasseringen av ovnen – i et boligbygg, i et badehus eller i et landsted..

Når du velger, kan du fokusere på anbefalinger fra kjøpere, studere anmeldelser eller bli kjent med vurderingen av kvalitetsprodusenter av komfyrrør.

Vurdering av kvalitets skorsteinprodusenter i 2021

Vår anmeldelse inneholder en beskrivelse av de beste selskapene som produserer systemer for fjerning av forbrenningsprodukter. Den ble samlet ut fra ekte anmeldelser, tar hensyn til meningene til kjøpere som brukte tjenestene til disse organisasjonene.

Håndverk

På 10. plass er det nylig pregede russiske selskapet som driver produksjon av skorsteiner – “Craft”. Hennes hjemland er Voronezh Ferrum -anlegget, hvor en ny automatisert linje ble satt i drift. Produkter under merkevaren Craft har fått stor popularitet på det russiske markedet.

Organisasjonen fokuserer på høy kvalitet, nøye valg av materialer som brukes, bruker tidstestet teknologi. Utstyret er laget av korrosjonsbeskyttende stål, som behandles ved hjelp av avanserte maskinverktøy. De ansatte i bedriften har mestret metodene for kaldtegning, laserskjæring, støping, alle disse og mange andre unike operasjoner er vellykket implementert av designere..

Fordeler:

• utvalgte råvarer;
• teknologier som gjør det mulig å produsere konstruksjoner av høy kvalitet;
• avansert utstyr;
• pålitelighet.

Ulemper:

• ikke funnet.

Baltvent

Maskinene som eies av “Baltvent” kan slutte seg til separate deler av strukturen uten å overlappe hverandre. Produktene produsert av selskapet konkurrerer vellykket i mellomprissegmentet i det russiske og utenlandske markedene; inntil nylig var salget deres ineffektivt på grunn av den ubeleilige plasseringen av anlegget. Denne vanskeligheten kan løses ved å åpne en butikk i Moskva. I dag fortjener Baltvent -produktene en god vurdering fra eksperter, brukere.

Fordeler:

• utenlandsk utstyr;
• Hi-tech;
• pris kvalitet;
• Slitestyrke.

Ulemper:

• ikke et rikt utvalg.

Jeremias

Produkter under merkevaren Jeremias produseres på fabrikker i forskjellige land i verden. De viktigste fordelene med produktene, ifølge kundeanmeldelser, inkluderer: attraktiv design; rene sveisesømmer; bruk av moderne teknologi.

Installatører understreker det enkle å feste utstyret, brukerne legger igjen merke til brukervennligheten og vedlikeholdet. “Jeremias” tar en verdig plass på listen vår, litt overpris forhindrer den i å klatre høyere. Ved å kjøpe “Jeremias” finner du stilig utseende, kul byggekvalitet, holdbarhet.

Fordeler:

• Tysk byggekvalitet;
• moderne produksjonsteknologi;
• attraktiv design;
• Slitestyrke.

Ulemper:

• overbelastning.

Inzhkomtsentr VVD

Den russiske utvikleren “Inzhkomtsentr VVD”, som produserer kjeler og skorsteiner, ligger på sjetteplass på listen vår. Selskapet er en oldtimer, etablert i begynnelsen av det andre årtusenet. Produksjonsstedene er engasjert ikke bare i utgivelsen av sluttprodukter, men også i utviklingen av nye modeller. Konstruksjoner er laget av rustfritt stål, de er egnet for enheten til forskjellige typer drivstoffsystemer.

Den siste modellen “VVD-TONA”, hvis kontur består av miniatyrkeramikkrør, tiltrekker seg særlig oppmerksomhet fra brukerne. Dette produktet tåler høye temperaturer og har ubegrenset levetid. Brukerne godkjenner styrken, rimelige kostnader, enkel installasjon av utstyr.

Fordeler:

• attraktiv pris;
• montering av høy kvalitet;
• enkel installasjon;
• varighet.

Ulemper:

• skinnende designdetaljer blekner.

Ferrum

Det bredeste utvalget av komponenter for fjerning av forbrenningsprodukter, pålitelighet, holdbarhet – disse parameterne er typiske for Ferrum -selskapet. En organisasjon fra Voronezh produserer rør, adaptere, plugger, paraplyer, adaptere, roterende deler av strukturen som et sett for skorsteinen.

Modeller er laget av rustfritt stål, etter bearbeiding på utstyr av høy kvalitet blir stålet omgjort til attraktive, holdbare produkter. Kvaliteten på utstyret er bevist med mange sertifikater. “Ferrum” tar femteplassen i vår vurdering, takket være påliteligheten, det brede utvalget av reservedeler, praktisk festesystem.

Fordeler:

• kvalitet råvarer;
• et bredt spekter av komponenter;
• enkel installasjon;
• attraktivt utseende.

Ulemper:

• høy pris.

Hamart

Selskapet produserer skorsteiner, plastrør, varmeisolasjon. Sandwichovnsrør er laget av galvanisert stål. Internt og eksternt produkt er festet til hverandre uten unødvendige festemidler.

Utstyret som produserer dobbeltkrets skorsteiner er av utenlandsk opprinnelse. Kjøperen kan velge et produkt fra katalogen, standardkonfigurasjon og størrelser. Eller han kan gjøre en individuell bestilling med et ikke-standardprodukt.

Fordeler:

• Vanlig pris;
• Eksponeringstemperatur opptil 600 grader.

Ulemper:

• Ifølge kundeanmeldelser ble det ikke funnet noen ulemper.

Termofor

Selskapet er engasjert i produksjon av komfyrrør, peiser, bad, på markedet siden 2003. Alle produserte produkter er underlagt obligatorisk sertifisering. Utstyret i produksjonen er moderne, og tar hensyn til alle nyansene ved drift av strukturer.

Smørbrød er laget av rustfritt stål. Det indre produktet har høy ledningsevne, varmebestandige og syrebestandige egenskaper. Strukturen er utformet på en slik måte at driften kan nå 50 år. Settet inneholder, i tillegg til rør, standardelementer som systemet er satt sammen med. Installasjonen av strukturen er veldig enkel og krever ikke spesiell kunnskap..

Kostnad – fra 4.039 til 7.574 rubler.

Fordeler:

• Enkel installasjon;
• Motstandsdyktige materialer;
• Lang levetid;
• En rekke konfigurasjoner.

Ulemper:

• Ikke funnet.

Vulkan

Bruk av tidstestet utstyr og råvarer av høy kvalitet gjør at vi kan produsere konkurransedyktige produkter. Den overholder alle brannsikkerhetsforskrifter, har sertifikater og nødvendige lisenser. Samarbeid med verdensmerker Toyota og Nissan taler til fordel for selskapet..

Fordeler:

• effektiv produksjonslinje;
• 50 års garanti;
• kvalitet råvarer;
• eget laboratorium.

Ulemper:

• høy pris.

Elits

Bronse ble vunnet av lederen for det russiske markedet, Elits -organisasjonen. Hun spesialiserer seg på produksjon av rimelig gass og skorsteiner. Bruken av rustfritt stål gjorde det mulig å øke slitestyrken til individuelle deler av systemet. Produkter er populære blant forskjellige grupper av forbrukere, fra husholdningsovner eller kokekoker til industrikjeler.

Etter å ha studert anmeldelser kom vi til den konklusjon at de viktigste fordelene med Elits skorsteiner er: enkel installasjon, glatte sveiser, kvalitet av rustfritt stål. Ulempene inkluderer tynne vegger i den indre konturen, feil valgt isolasjon

Fordeler:

• pris;
• enkel installasjon;
• sveising av høy kvalitet;
• bredt bruksområde.

Ulemper:

• konstruktive tilsyn.

Føniks

Vinneren av vår liste er Phoenix. Moskva -regionen produserer pålitelige, holdbare skorsteiner. Produsenten skal anerkjennes for å prøve å tiltrekke seg kjøpere med den utmerkede kvaliteten på produktet. For å nå dette målet, kjøper “Phoenix” importert utstyr, introduserer moderne teknologi.

Maskinene kan utføre 3D -modellering, plasmaskjæring og “TIG” -sveising, takket være det avanserte utstyret kan produktene ta hvilken som helst form. Garantiperioden for systemene er 15 år, “Phoenix” har alle nødvendige samsvarsbevis for sine produkter, dokumenter som bekrefter utmerket kvalitet.

Fordeler:

• moderne monteringsteknologi;
• utenlandske maskiner;
• 15 års garanti;
• ukomplisert installasjon.

Ulemper:

• lav korrosjonsbestandighet;

Du ble kjent med funksjonene i funksjon, utvalgskriterier, tekniske egenskaper til skorsteiner. Før du kjøper et bestemt sett med produkter, bør du rådføre deg med en spesialist. Følg instruksjonene for installasjon av røykgassrøret, og varmesystemet ditt vil fungere med utmerket effektivitet..

Protherm

Protherm er en av de beste produsentene av varmesystemer og apparater. Selskapets fabrikk ligger i Slovakia, så produksjonen er organisert med tanke på verdensstandarder.

Koaksiale strukturer er laget av teknisk aluminium, og er rør i rør. De brukes til kjeler, egnet for daglig bruk. Den indre diameteren på et stort produkt er i gjennomsnitt 100 mm, og den for en liten er 60 mm. Det komplette settet med produktet inkluderer, i tillegg til rør, en albue med en flens, en mansjett, en tetning, en beskyttelsesgrill, en dekorativ rosett og andre elementer som er nødvendige for montering..

Pris – fra 2200 til 7200 rubler.

Fordeler:

• En rekke konfigurasjoner og funksjonalitet;
• Ingen kjøp av ekstra deler nødvendig;
• Enkel installasjon;
• Gjennomsnittspris.

Ulemper:

• Produktet har ingen ulemper.

TRAUST

Under merkevaren Stout produseres produkter i henhold til standardene for europeisk produksjon. Koaksial ovndesign faller i to kategorier. Den første er for bruk av tradisjonelle kjeler – ikke -kondenserende. De er laget av aluminium. Den andre er for kondensering av kjeler, de er laget av temperaturbestandig polypropylen.

Den koaksiale strukturen består av to rør. Den ytre er malt hvit og består av galvanisert stål. Utsiden er også malt hvit, men laget av polypropylen. Den har avstandsstykker i stål som den er festet til det ytre røret. Når det gjelder diameter, korrelerer de som 60 og 100 mm..

Røykavtrekkssystem fra Stout tåler temperaturer opp til 120 grader Celsius.

Kostnad – fra 2559 til 3982 rubler.

Fordeler:

• Lav pris;
• Kvalitetsmaterialer;
• Alle nødvendige komponenter er på lager.

Ulemper:

• Tåler bare lave temperaturer.

UTDC

UTDC -organisasjonen driver med produksjon av skorsteiner og røykfjerningssystemer for kjeler og ovner. Koaksiale skorsteiner er egnet for tradisjonelle kjeler. De er laget av galvanisert stål og har de nødvendige kvalitetssertifikatene. Begge produktene er i gjennomsnitt 0,75 meter lange. Diameter – lite produkt 60 mm, stort 100 mm.

Pakken inneholder en koaksial albue, bøsning, tetning, flens, klemme, adaptere og selve rørene.

Kostnad – fra 1000 til 2300 rubler.

Fordeler:

• Lav kostnad;
• Lang levetid;
• Et stort utvalg av forskjellige modeller og tilbehør.

Ulemper:

Ifølge forbrukeranmeldelser er det ingen mangler.

Vedlikehold og rengjøring

Forebyggende vedlikehold og rengjøring av røykrøret utføres minst 2 ganger i året, før og etter fyringssesongen. Inspeksjonen bør utføres av representanter for regulatoriske organisasjoner, de gir også en konklusjon om skorsteinskretsens egnethet eller uegnethet for drift. Med passende kunnskap og ferdigheter kan eieren av huset også utføre periodiske inspeksjoner. I dette tilfellet sjekkes kanalen for:

• tilstedeværelsen av trekkraft;
• partisjonenes integritet;
• kretsens tetthet;
• tilstedeværelse av blokkeringer.

Hvis tykkelsen på askeforekomster er mer enn 2 mm, utføres rengjøring. For å gjøre dette, bruk en spesiell kulevekt, en børste og en stiv børste med et langstrakt spredehåndtak eller på en stålkabel. Begynner å rengjøre ovenfra og gradvis brette ut håndtaket, beveger de seg inn i gruvedybden. Tidligere er peisinnsatsen lukket for å forhindre at sot kommer inn i rommet, møbler er dekket, vinduer og dører er lukket.

Rengjøring kan også gjøres ved hjelp av kjemi. Den såkalte “mirakelloggen” avgir ved brenning kjemiske forbindelser som er ufarlige for mennesker, under påvirkning av hvilke karbonforekomster henger bak veggene.

Slik fjerner du sot

Det vil være trygt og behagelig med en peis i huset bare hvis det er godt trekk i skorsteinen. Og dette avhenger i stor grad av tilstanden hans..

Det er flere rengjøringsmetoder for skorsteiner: det er folk som folk har brukt i århundrer, og moderne – ifølge vitenskapelig utvikling. Disse metodene inkluderer:

Folks

I gamle dager ble skorsteiner rengjort med ospved, som kan generere varme i ovnen opp til 1200C. Under denne påvirkningen blir soten løs og brenner, og alt som er igjen av den flyr ut sammen med røyken inn i pipen..

Før du rengjør med denne metoden, må du være sikker på at så høye temperaturer ikke vil skade skorsteinen din, siden det vil være vanskelig å unngå ødeleggelse eller brann hvis skorsteinen for eksempel sprekker..

Selv i gamle dager brukte de en annen metode for rengjøring av skorsteinen: de brente tørket potetskall, under forbrenningen av hvilke stoffer som kunne løsne sot ble frigitt, og deretter ble det enkelt fjernet fra rengjøringshullene. Men folkemetoder vil ikke alltid kunne hjelpe, og i tilfelle alvorlig blokkering er det bedre å gå til kjemi..

Kjemisk

I dag kan du i ovnbutikken finne forskjellige rengjøringsmidler for rengjøring av skorsteiner. Det kan være pulver, tabletter, flytende eller spesielle pellets, tømmerstokker og briketter, som ganske enkelt plasseres i brannkassen (selv med eller uten ved) og brennes. For mer informasjon om bruken av hvert av kjemikaliene, er alt beskrevet i instruksjonene som er vedlagt dem..

Den mest praktiske av alle kjemikaliene som rengjør skorsteinen er rengjøringsbrikettene. De varmer peisen i omtrent to timer, på grunn av at stoffene som holder sot i skorsteinen ødelegges, og de resterende bøtene blir ført ut, som røyk, inn i skorsteinen..

Hvis det var en stor blokkering i røret, vil det falle ned, og derfor er det nødvendig med en revisjon av hele skorsteinsrommet etter service av skorsteinen, som det er spesielle dører i..

Mekanisk

Denne metoden er den mest effektive og vil takle den mest alvorlige blokkeringen som har skjedd på grunn av en sterk innsnevring av lumen eller på grunn av at det kom noen slags rusk inn i røret..

Kjemi her kan ikke endre noe..

Og å betjene en slik peis er farlig ikke bare for helsen, men også for livet – alle avleiringer som dannes inne i skorsteinen kan antennes, ikke bare røyk kan slippe ut av skorsteinen, men også gnister og til og med brann.

Hvis været er tørt, er det stor sannsynlighet for brann, så hvis det ikke er trekk, og rommet begynner å fylles med røyk, vil mekanisk rengjøring av skorsteinen være nødvendig med spesialverktøy og enheter..

Enheter designet for mekanisk rengjøring av skorstein for peis fra sot og sot inkluderer spesialskrapere, børster, børster av forskjellig størrelse og konfigurasjon, vekter i form av kjerner for å bryte gjennom en tett blokkering.

Alt dette er til salgs, men mye kan gjøres selv.

Det er kanskje ikke nødvendig å rengjøre skorsteinen ofte, men hvis sotoppbyggingen inne i skorsteinen overstiger 2 mm, er det på tide å jobbe som skorsteinsfeier..

Ekspertråd

Noen tips fra erfarne komfyrprodusenter:

• Du bør ikke plassere skorsteiner i hjørner og kryss mellom vegger, for ikke å svekke styrken.
• Før du legger en røykkanal i murstein, bør det utarbeides et sekvensielt (lag-for-lag) skjema for legging.



• Muringen av oter og lo, som er en integrert del av mursteinsstrukturen, kan forsterkes med metallstenger eller plater.
• Den indre grovheten til et mursteinsrør kan ikke glattes ut med leire. Dette provoserer utseende av kondens og fuktighet i mursteinen..
